UASB反应器设计参考
升流式厌氧污泥床反应器(UASB)设计计算书
UASB反应器 有效容积及 长、宽、高 尺寸的确定
反应器尺寸（矩形池）
反应器的长 取整反应器的长 上升流速 反应器直径
L
反应器尺寸（圆形池）
取整反应器直径 上升流速 长
D
L B H ø H S V
矩形池
宽 高 直径 高 矩形池 圆形池 矩形池 圆形池 矩形池 圆形池 矩形池 圆形池
反应器的外 圆形池 形尺寸 重新核算后的面积 重新核算后的容积
反应器最大单体体积应小于3000m3 考虑检修不停产，一般选取2座。 反应器有效水深应在5～8m之间
矩形设备的长宽比小于4
上升流速宜小于0.8m/h 圆形设备的高径比在1~3之间 上升流速宜小于0.8m/h
沉淀区表面负荷宜小于0.8m3/（m2· h） 一般取值大于1.0m
一般可取45～60°
相邻两个下三角形集气罩之间的水平距离
m2 m2 m/h m/h m m2 m2 m2 m2 m/h m/h m m m m m m m/h m/h cm g/(cm· s) g/(cm· s) cm/s m/h
17.66 19.87 0.21 0.19 0.64 16.38 18.43 6.40 5.65 0.11 0.20 0.52 0.91 0.40 1.31 1.80 3.11 0.28 0.25 0.01 0.01 0.02 0.27 9.59 2.28 34.31 38.59
。 m³ /d 118.80
m3 m2 m m kgSS/d
23.76 0.01 0.13 1.20 24.75
计算书
计算人：
计算公式/取值依据/说明 常温20～25℃，中温35～40℃，高温50～55℃ pH值宜为6.0～8.0 进水CODcr浓度宜大于1500mg/L 进水中悬浮物含量宜小于1500mg/L 一般在300～700mg/L 一般在25～83mg/L 一般在5～17mg/L 颗粒污泥一般可以达到5.0～6.0，絮状污泥一般取值2.0～3.0 对于有机废水去除率可以达到80%～90% 一般去除率为70%左右。 一般沼气产率为0.3～0.5m3/(去除kgCOD) 一般产率按照0.05～0.1kgVSS/(去除kgCOD)计算 一般在0.6～0.85之间
UASB厌氧反应器的设计
UASB厌氧反应器的设计一、UASB厌氧反应器的设计厌氧处理已经成功地于各种高、中浓度的废水处理中。
虽然中、高浓度的废水在相当程度上得到了解决，但是当污水中含有降低性物质时，如含有硫酸盐的味精废水在处理上仍有一定的难度。
在厌氧处理领域应用较为广泛的是UASB反应器，其与其它的厌氧处理工艺有一定的共同点。
包含厌氧处理单元的水处理过程一般包括预处理、厌氧处理（包括沼气的收集、处理和利用）、好氧后处理和污泥处理等部分，二、UASB系统设计1、预处理设施一般预处理系统包括粗格栅、细格栅或水力筛、沉砂池、调节（酸化）池、营养盐和pH调控系统。
格栅和沉砂池的目的是去除粗大固体物和无机的可沉固体，这对对于保护各种类型厌氧反应器的布水管免于堵塞是应有的。
当污水中含有砂砾时，例如以薯干为原料的酿酒废水，怎么强调去除砂砾的重要性也不过分。
不可生物降解的固体，在厌氧反应器内积累会占据大量的池容，反应器池容的不断减少终将导致系统完全失效。
由于厌氧反应对水质、水量和冲击负荷较为敏感，所以对于工业废水适当尺寸的调节池，对水质、水量的调节是厌氧反应稳定运行的保证。
调节池的作用是均质和均量，一般还可考虑兼有沉淀、混合、加药、中和和预酸化等功能。
在调节池中设有沉淀池时，容积需扣除沉淀区的体积；根据颗粒化和pH调节的要求，当废水碱度和营养盐不够需要补充碱度和营养盐（N、P）等；可采用计量泵自动投加酸、碱和药剂，通过调节池水力或机械搅拌达中和作用。
同时，酸化池或两相系统是去除和改变，对厌氧过程有降低作用的物质、改善生物反应条件和可生化性也是厌氧预处理的主要手段，也是厌氧预处理的目的之一。
仅考虑溶解性废水时，一般不需考虑酸化作用。
对于复杂废水，可在调节池中取得一定程度的酸化，但是完全的酸化是没有必要的，甚至是有害处的。
因为达到完全酸化后，污水pH会下降，需采用投药调整pH值。
另外有证据表明完全酸化对UASB反应器的颗粒过程有不利的。
对以下情况考虑酸化或相分离可能是有利的：（1）当采用预酸化可去除或改变对甲烷菌有毒或降低性化合物的结构时；（2）当废水存在有较高的Ca2+时，部分酸化可避免颗粒污泥表面产生CaCO3结垢；（3）在调节池中取得部分酸化效果可以通过调节池的合理设计取得。
UASB反应器设计
目录一、设计任务 (2)1．1设计目的 (2)1．2设计题目 (2)1．3工艺流程图 (2)1．4 UASB工作原理及工艺过程 (3)1．4．1工作原理： (3)1．4．2工艺过程： (3)二、设计内容 (4)2．1设计参数： (4)2．2调节池的设计 (4)2．2．1设计说明 (4)2．2．2设计计算 (4)2．3 UASB的设计 (5)2．3．1设计说明 (5)2．3．2UASB反应器工艺结构设计计算 (5)2．4 UASB进水配水系统设计 (7)2．4．1 设计原则 (7)2．4．2设计计算 (7)2．5三相分离器的设计 (9)2．5．1 设计说明 (9)2．5．2 设计计算 (9)2．5．3三相分离器设计图 (12)2．6气液分离设计 (12)2．7出水系统的设计 (13)2．8水封罐的设计计算 (13)三、高程布置图 (14)四、平面布置图 (15)五、工程量估算 (15)六、总结 (16)参考文献 (16)一、设计任务1．1设计目的通过课程设计使我们了解水污染控制技术课程设计的规范、内容和要求，以及环境工程设计规范与标准；理解和掌握水污染控制的基础知识、基本理论、基本工艺和工艺设计方法；掌握典型水污染控制单元系统（机器设备与构筑物）的工艺流程、结构、工作原理、特点、用途、工艺设计参数及工艺设计与计算；掌握AutCOD的应用及工艺设计图纸的绘制；了解设计说明书等资料的内容、格式与编写，以及工程量的计算。
彭阳查询与搜集资料，正确应用环境工程设计规范的能力；进行典型水污染控制单元系统（机器设备与构筑物）的工艺设计与计算的能力；正确、清晰的表到设计内容，编写设计说明书等资料的能力；熟练运用Auto-CAD和工程制图规范与标准绘制规范性工艺设计图纸的能力；计算工程量的能力；将所学知识综合应用于工程实践、独立分析和解决工程技术问题的能力。
培养理论联系实际、科学、严谨、求实的工作作风，踏实苦干、勇于创新的敬业精神。
UASB反应器
UASB反应器根据国内生产运行的经验，在常温条件下,UASB反应器的进水容积负荷选用6.0k g·COD/(cm3·d),COD,BOD的去除率分别为80%和85%，污泥产生率0.10k g·SS/kg·COD,沼气产生率0.41m3/kg·COD.⑴反应区设计计算UASB反应器的有效容积负荷6.0k g·COD/(cm3·d)（配水系统上缘至三相分离器之间的空间）为V=24QS0/N0=115×2000/(6.0×1000)=38(m3) 利用一座UASB反应器，则每座反应器有效容积为38m3，有效水深为4m,则每座反应器面积A=10m2.每座反应器平面尺寸L×K=2m×5m校核水力停留时间t.t=V/Q=38/5=8h(Q=115/24=5m3/h)⑵三相分离器设计计算三相分离沉淀区的表面积同反应区的水平面积，即沉淀区的表面负荷率为q=Q/A=115/(5×1×24)=0.94[m3/(m2·h)]<1.0[m3/(m2·h)] 设上、下三角形集气罩斜面水平倾角分别为55°和60°下三角形集气罩进水缝隙上升，速度Va取1.25m/h,则缝隙面积A1为A1=Q/Va=115/(1×24×1.25)=4(m2)取3条缝隙（即上集气罩有3个），则每条缝隙宽k2为k 2=A1/(L×3)=4/(2×3)=0.67(m)取干舷高度h1=0.5m,h2=0.5m则h3=k1×tg60°=0.5×1.73=0.86(m)沉淀室进水缝隙废水速度V2取1.50m/h,则进水缝隙总面积A2为A 2=Q/ V2=115/(1×24×1.50)=3(m2)每条缝隙宽cdcd= A2/(L×10)=3/(2×6)=0.25(m)>2.0mbd=cd/sin30°=0.25/0.5=0.5(m)取ab=0.4m,上三角形集气罩的位置即可以确定，其高度h4为h 4=（ab×cos60°+k2/2）tg55°=(0.4×0.5+0.67/2)×1.428=0.76(m)(>0.6m,符合要求)h5=ab×sin60°=0.4×0.866=0.35(m)已知上三角形集气罩顶的水深为0.5m,则下三角形集气罩反应器内的位置已确定。
UASB的设计计算

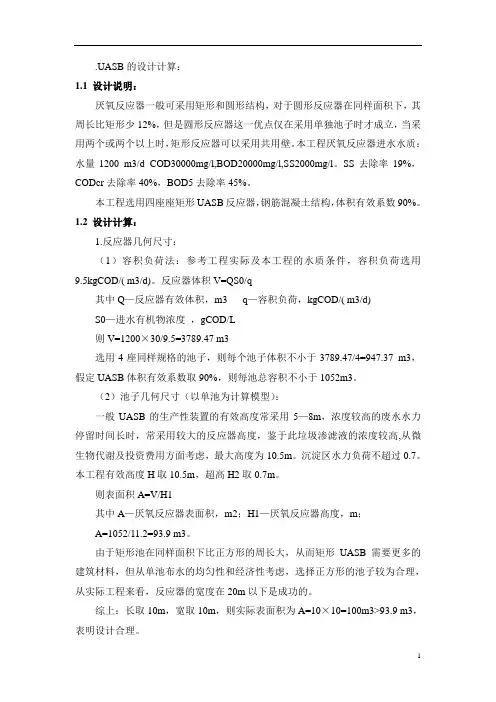

.UASB的设计计算：1.1 设计说明：厌氧反应器一般可采用矩形和圆形结构，对于圆形反应器在同样面积下，其周长比矩形少12%，但是圆形反应器这一优点仅在采用单独池子时才成立，当采用两个或两个以上时，矩形反应器可以采用共用壁。
本工程厌氧反应器进水水质：水量1200 m3/d COD30000mg/l,BOD20000mg/l,SS2000mg/l。
SS去除率19%，CODcr去除率40%，BOD5去除率45%。
本工程选用四座座矩形UASB反应器，钢筋混凝土结构，体积有效系数90%。
1.2 设计计算：1.反应器几何尺寸：（1）容积负荷法：参考工程实际及本工程的水质条件，容积负荷选用9.5kgCOD/( m3/d)。
反应器体积V=QS0/q其中Q—反应器有效体积，m3 q—容积负荷，kgCOD/( m3/d)S0—进水有机物浓度，gCOD/L则V=1200×30/9.5=3789.47 m3选用4座同样规格的池子，则每个池子体积不小于3789.47/4=947.37 m3，假定UASB体积有效系数取90%，则每池总容积不小于1052m3。
（2）池子几何尺寸（以单池为计算模型）：一般UASB的生产性装置的有效高度常采用5—8m，浓度较高的废水水力停留时间长时，常采用较大的反应器高度，鉴于此垃圾渗滤液的浓度较高,从微生物代谢及投资费用方面考虑，最大高度为10.5m。
沉淀区水力负荷不超过0.7。
本工程有效高度H取10.5m，超高H2取0.7m。
则表面积A=V/H1其中A—厌氧反应器表面积，m2；H1—厌氧反应器高度，m；A=1052/11.2=93.9 m3。
由于矩形池在同样面积下比正方形的周长大，从而矩形UASB需要更多的建筑材料，但从单池布水的均匀性和经济性考虑，选择正方形的池子较为合理，从实际工程来看，反应器的宽度在20m以下是成功的。
综上：长取10m，宽取10m，则实际表面积为A=10×10=100m3>93.9 m3，表明设计合理。
uasb设计计算
uasb设计计算UASB设计计算UASB（Upflow Anaerobic Sludge Blanket）是一种高效的生物处理系统，广泛应用于废水处理领域。
UASB设计计算是指对UASB 反应器进行设计和计算，以确保其能够达到预期的处理效果和稳定运行。
一、UASB设计参数UASB设计计算需要考虑的主要参数包括：进水流量、进水COD浓度、反应器有效容积、污泥停留时间（HRT）、温度、pH值等。
这些参数将直接影响到UASB反应器的设计和运行。
进水流量是指单位时间内进入UASB反应器的废水流量，通常以立方米/小时（m³/h）表示。
进水COD浓度是指废水中COD（化学需氧量）的浓度，常以毫克/升（mg/L）表示。
反应器有效容积是指UASB反应器的容积，通常以立方米（m³）表示。
污泥停留时间（HRT）是指废水在UASB反应器中停留的时间，通常以小时（h）表示。
温度和pH值对于UASB反应器内的微生物活动和反应速率有重要影响。
二、UASB设计计算方法1. 确定进水负荷：进水负荷是指单位时间内进入UASB反应器的COD负荷，通常以千克COD/立方米/天（kgCOD/m³/d）表示。
根据进水流量和进水COD浓度，可以计算出进水负荷。
2. 确定反应器有效容积：根据进水负荷和污泥停留时间，可以计算出反应器的有效容积。
通常，污泥停留时间在4-12小时之间，具体取决于废水的特性和要求。
3. 确定污泥量：污泥量是指UASB反应器中所需的污泥量，通常以千克污泥/立方米/天（kgSS/m³/d）表示。
根据进水COD浓度和污泥负荷系数，可以计算出污泥量。
4. 确定气体产生量：UASB反应器在处理废水的过程中，会产生大量的沼气。
根据废水的COD负荷和沼气产量系数，可以计算出气体产生量。
5. 确定反应器尺寸：根据反应器有效容积和反应器高度与直径的比值，可以确定反应器的尺寸。
一般来说，反应器的高度与直径的比值在4-6之间。
UASB厌氧反应器的设计
UASB厌氧反应器得设计概述厌氧处理已经成功地于各种高、中浓度得废水处理中、虽然中、高浓度得废水在相当程度上得到了解决,但就是当污水中含有抑制性物质时,如含有硫酸盐得味精废水在处理上仍有一定得难度。
在厌氧处理领域应用最为广泛得就是UASB反应器,所以本文重点讨论ＵAＳB反应器得设计方法。
但就是,其与其它得厌氧处理工艺有一定得共同点,例如,流化床与UAＳB都有三相分离器、而UASB与厌氧滤床对于布水得要求就是一致得,所以结果也可以作为其她反应器设计。
包含厌氧处理单元得水处理过程一般包括预处理、厌氧处理(包括沼气得收集、处理与利用)、好氧后处理与污泥处理等部分,可以用图1所示得流程表示。
二、UASB系统设计1、预处理设施一般预处理系统包括粗格栅、细格栅或水力筛、沉砂池、调节(酸化)池、营养盐与pH调控系统。
格栅与沉砂池得目得就是去除粗大固体物与无机得可沉固体,这对对于保护各种类型厌氧反应器得布水管免于堵塞就是必需得、当污水中含有砂砾时,例如以薯干为原料得酿酒废水,怎么强调去除砂砾得重要性也不过分。
不可生物降解得固体,在厌氧反应器内积累会占据大量得池容,反应器池容得不断减少最终将导致系统完全失效、ﻫ由于厌氧反应对水质、水量与冲击负荷较为敏感,所以对于工业废水适当尺寸得调节池,对水质、水量得调节就是厌氧反应稳定运行得保证。
调节池得作用就是均质与均量,一般还可考虑兼有沉淀、混合、加药、中与与预酸化等功能。
在调节池中设有沉淀池时,容积需扣除沉淀区得体积;根据颗粒化与pＨ调节得要求,当废水碱度与营养盐不够需要补充碱度与营养盐(Ｎ、Ｐ)等;可采用计量泵自动投加酸、碱与药剂,通过调节池水力或机械搅拌达中与作用、同时,酸化池或两相系统就是去除与改变,对厌氧过程有抑制作用得物质、改善生物反应条件与可生化性也就是厌氧预处理得主要手段,也就是厌氧预处理得目得之一。
仅考虑溶解性废水时,一般不需考虑酸化作用。
对于复杂废水,可在调节池中取得一定程度得酸化,但就是完全得酸化就是没有必要得,甚至就是有害处得。
UASB反应器设计说明
UASB反应器设计说明1）设计作用UASB反应器是进行废水处理的主要构筑物之一，对高浓度的废水进行厌氧发酵，去除大部分的有机污染物。
（2）设计参数选用设计资料参数如下：①参数选取：容积负荷（Nv）为：6kgCOD/（m3-d）；污泥产率为：0.1kgMLSS/kgCOD ；产气率为：0.5m3/kgCOD。
②设计水质：UASB反应器进出水水质指标如表3-4：表2-1UASB反应器进出水水质指标水质指标进水水质（mg/l）去除率（%）出水水质（mg/l）COD 2572 85 385.8BOD 1109 85 166.35SS 150 60 60③设计水量：Q = 1200m3/d = 50m3/h = 0.0139m3/s（3）工作原理UASB，即上流式厌氧污泥床反应器，集生物反应与沉淀于一体，是一种结构紧凑、效率高的厌氧反应器，由污泥反应区、气液固三相分离器（包括沉淀区）和气室三部分组成。
在底部反应区内存留大量厌氧污泥，具有良好的沉淀性能和凝聚性能的污泥在下部形成污泥层。
要处理的污水从厌氧污泥床底部流入与污泥层中污泥进行混合接触，污泥中的微生物分解污水中的有机物，把它转化为沼气。
沼气以微小气泡形式不断放出，微小气泡在上升过程中，不断合并，逐渐形成较大的气泡，在污泥床上部由于沼气的搅动形成一个污泥浓度较稀薄的污泥和水一起上升进入三相分离器，沼气碰到分离器下部的反射板时，折向反射板的四周，然后穿过水层进入气室，集中在气室沼气，用导管导出，固液混合液经过反射进入三相分离器的沉淀区，污水中的污泥发生絮凝，颗粒逐渐增大，并在重力作用下沉降。
沉淀至斜壁上的污泥沿着斜壁滑回厌氧反应区内，使反应区内积累大量的污泥，与污泥分离后的处理出水从沉淀区溢流堰上部溢出，然后排出污泥床。
它的污泥床内生物量多，容积负荷率高，废水在反应器内的水力停留时间较短，因此所需池容大大缩小。
设备简单，运行方便，勿需设沉淀池和污泥回流装置，不需充填填料，也不需在反应区内设机械搅拌装置，造价相对较低，便于管理，且不存在堵塞问题［7］。
UASB反应器三相分离器的设计方法
Байду номын сангаас 四、结论
本次演示详细介绍了三相分离器的结构和工作原理。通过了解其结构和工作 原理，我们可以更好地理解其在石油、化工、能源等领域的应用和性能。对于设 计、制造和使用三相分离器的人员来说，掌握其结构和工作原理也是非常重要的。
5、在实际运行过程中，应对三相分离器进行定期维护和保养，以保证其长 期稳定运行并延长使用寿命。
六、结论
本次演示主要探讨了UASB反应器三相分离器的设计方法。通过介绍UASB反应 器的基本原理和三相分离器的重要性以及详细阐述三相分离器的设计要点和步骤 等方面的内容可以得出结论：一个合理的设计方法和参数选择对于UASB反应器的 性能至关重要；同时在实际应用过程中应注意对其进行定期维护和保养以保证其 长期稳定运行并延长使用寿命。因此本次演示的研究结果可以为相关领域的研究 和实践提供参考和借鉴意义。
四、三相分离器的设计要点
1、结构设计
三相分离器的结构设计应考虑到气、液、固三相的分离效果和操作简便性。 常见的分离器结构有伞形、钟罩形等。在设计过程中，应充分考虑反应器的尺寸、 处理量以及污泥的性质等因素。
2、材料选择
三相分离器的材料应具有耐腐蚀、耐磨损、耐高温等特点。常用的材料有不 锈钢、玻璃钢等。在选择材料时，应考虑到材料的成本、使用寿命以及与污水接 触的兼容性等因素。
感谢观看
UASB反应器三相分离器的设计 方法
目录
01 一、引言
03
三、三相分离器的重 要性
02 二、UASB反应器原理
04
四、三相分离器的设 计要点
目录
05 五、设计过程中的注 意事项和建议
第5讲 UASB反应器的设计
