塑料维卡软化温度的测定(精)
塑料软化点(维卡)的测定
1．试样与预处理 （1）试样厚度为6mm，宽和长各为20mm。 （2）试样的支撑面和侧面应平行，表面平整光滑、
无气泡、无锯齿痕迹、凹痕或飞边等缺陷。 （3）每组试样为2个。 （4）试样的预处理可按产品标准规定进行，产品
标准若无规定时，可直接进行测定。
2．实验设备
本实验采用RHV－300微机控制式热变形维卡软化 点温度测定仪来测量塑料软化点温度。此试验仪 由机械部分和电气部分组成：机械部分主要完成 承载液压油，装夹试样，对试样施加固定载荷以 及对液压油的搅拌等。电气部分完成对液压油的 加热和控温，试验数据的采集和对整个试验过程 的控制。
塑料软化点（维卡）的测定
一、实验目的 测定热塑性材料的软化点（维卡）的温度，并掌握
其试验方法。
二、实验简述（实验原理）
本实验是在特定的液体传热介质中、一定的升温 速度下，施加特定的负载后，横截面积为1mm2 的平头针刺入塑料试样中1mm时的温度。
各种塑料的高温作用下，所发生的作用是不同的， 温度对塑料的各方面的性质影响较大，为了测定 塑料温度随温度上升而发生变形来确定塑料使用 的范围，规定了许多的测试方法，最常用的是 “马丁耐热试验方法”、“维卡软化点测试方 法”。这些方法测试的温度，仅仅是在该方法规 定的载荷大小、施力方式、升温速度下到达规定 的变形量时的温度，而不是这种材料的使用温度 上限。
四、实验过程
（1）将被测试样放在支架上，其中心位置应在顶针 头下面，载荷杆与试样垂直，经机械加工的试样， 加工面应紧贴支架底座。
（2）将装好试样的支架小心浸入浴槽内，试样位于 液面35mm以下，起始温度应至少低于该材料软 化点（维卡）50℃。
（3）试样装好后，加上负载，打开搅拌器搅拌 5min后调节变形测量装置，使之为零。
热塑性塑料维卡软化温度(VST)的测定
热塑性塑料维卡软化温度(VST)的测定(GB/T1633)1．试样准备*1试样要求厚度在3～6mm，长、宽（或直径）分别为10 mm以上；过厚的材料应单面加工成3～4 mm厚，安装时将加工面朝下；过薄的材料可用2～3块试样迭合进行试验；每组至少二个试样。
2．试验标准2．1升温速率选择：根据试验标准或规定选择：A 速度：5±0.5℃/6minB 速度:12±1.0℃/6min2．2静负荷的选择：施加的静负荷是砝码、负载杆（包括压头）和位移传感器的弹力的总和,根据试验要求,组成静负荷的质量分别为:1000 +039g （对应重力负荷 10N±0.2N）；5000+0199g （对应重力负荷 50N±1N）。
2. 3维卡软化点温度记录的标准在指定速率的升温过程中，当负载杆下移（即针头针入试样体内）1mm时的温度，即确认为维卡软化点温度。
以同组二个试样的软化点温度的算术平均值表示试验结果，二个试验结果相差大于2℃时，应重做。
3．样品的放置3．1取出测试单元，搁置在浴槽面板上；3．2提起负载杆，把试样放在测试板中心位置（见图一），放下负载杆，压针头应位于试样中心；3．3将测试单元浸入浴槽，加上选定的砝码；3．4将温度传感器和水银温度计各顺斜孔插入（水银温度计仅供校对使用，可以不用）；3．5调节位移传感器的上下位置，使传感器检测检测行程位于总行程的中间位置。
4．位移传感器的调整位移传感器的调整比较简单，一般，位移传感器选用的量程为３～5mm，只要调节位移传感器的上下位置，使行程大约处于量程的中间即可。
不过不要忘了，调整传感器前，最好要先将安置好试样的测试架放入面板上的长方孔内，浸入油中，并根据需要加上所需砝码稳妥就位。
5．参数设置从电脑界面的测试仪菜单选项中，点击参数设定，出现以下界面：参数设定 ×仪器设定单元1 单元2 单元3升温速率[摄氏度/小时]: 〇 50 〇120上限温度[摄氏度]: ×××.×参与算术平均值计算：□单元1 □单元2 □单元3确定取消选择测试单元。

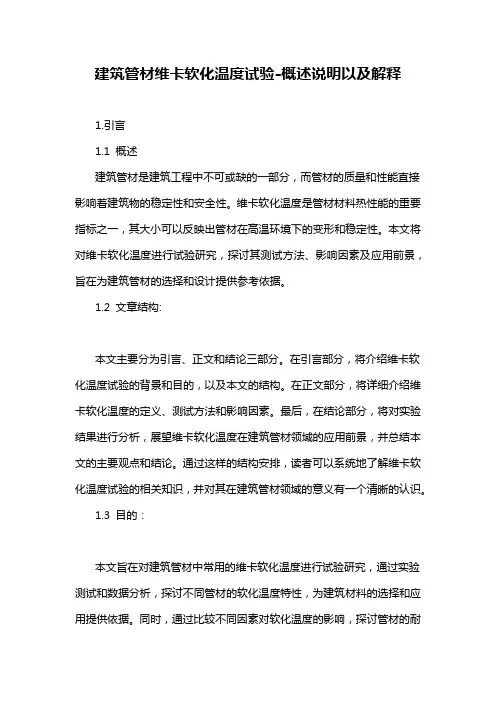

建筑管材维卡软化温度试验-概述说明以及解释
建筑管材维卡软化温度试验-概述说明以及解释1.引言1.1 概述建筑管材是建筑工程中不可或缺的一部分，而管材的质量和性能直接影响着建筑物的稳定性和安全性。
维卡软化温度是管材材料热性能的重要指标之一，其大小可以反映出管材在高温环境下的变形和稳定性。
本文将对维卡软化温度进行试验研究，探讨其测试方法、影响因素及应用前景，旨在为建筑管材的选择和设计提供参考依据。
1.2 文章结构:本文主要分为引言、正文和结论三部分。
在引言部分，将介绍维卡软化温度试验的背景和目的，以及本文的结构。
在正文部分，将详细介绍维卡软化温度的定义、测试方法和影响因素。
最后，在结论部分，将对实验结果进行分析，展望维卡软化温度在建筑管材领域的应用前景，并总结本文的主要观点和结论。
通过这样的结构安排，读者可以系统地了解维卡软化温度试验的相关知识，并对其在建筑管材领域的意义有一个清晰的认识。
1.3 目的：本文旨在对建筑管材中常用的维卡软化温度进行试验研究，通过实验测试和数据分析，探讨不同管材的软化温度特性，为建筑材料的选择和应用提供依据。
同时，通过比较不同因素对软化温度的影响，探讨管材的耐热性能，为提高建筑管材的使用寿命和安全性提供技术支持。
通过本研究，可以为建筑工程领域提供参考和借鉴，促进管材行业的发展与进步。
2.正文2.1 维卡软化温度的定义维卡软化温度是指在一定加载条件下，聚合物材料变得软化且开始流动的温度。
它是一种重要的热性能指标，用于评估建筑管材在高温环境下的耐热性能以及抗变形能力。
维卡软化温度通常用来描述聚合物材料在加热过程中的行为，即当材料受热至一定温度时，材料的黏度会降低并开始软化，最终导致材料的流动性增加。
在建筑管材行业中，维卡软化温度的测试非常重要，因为管道材料经常会在高温环境下运行，例如在暖气管道、地暖管道等应用中。
通过测定维卡软化温度，可以评估管道材料在高温环境下的性能表现，从而确保管道系统的安全可靠运行。
维卡软化温度的测定方法通常采用热变形仪或DSC等热分析仪器进行，在一定的加热速率下进行测试，通过监测材料的变形行为和热性能变化来确定软化温度。
维卡检验标准
塑料维卡软化温度的测定（GB/T 8802-2001）塑料维卡软化温度的测定（GB/T 8802-2001）适用于当材料开始迅速软化时，能测定出温度的热塑性塑料材料，不适用于结晶或半结晶的聚合材料。
塑料维卡软化温度的测定（GB/T 8802-2001）适用于当材料开始迅速软化时，能测定出温度的热塑性塑料材料，不适用于结晶或半结晶的聚合材料。
1、基本原理把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在50±1N力的作用下，压入从管材或管件上切取的试样内1mm时的温度，该温度即为试样的维卡软化温度（VST）。
2、试验设备可采用液浴槽或烘箱加热装置，宜采用加热温度及压入深度可自动记录的设备。
选用合适的液体（液体石蜡、变压器油、甘油和硅油等），应保证在测试温度下是稳定的，并且在测试中对试样不产生影响，如软化、膨胀、破裂。
3、试验步骤管材试样应是从管材上沿轴向截下的弧形管段，长度约为50mm，宽度10mm～20mm；管件试样应是从管件的承口、插口或柱面上截下的弧形片断，对于直径小于或等于90mm的管件，试样长度和承口长度相等，直径大于90mm的管件，试样长度为50mm，试样的长度均为10mm～20mm，而且试样应从没有合模线或注射点的部位切取。
如果管材或管件壁厚大于6mm，则应采用合适的方法加工管材或管件外表面，使壁厚减至4mm，如果管件承口带有螺纹，则应车掉螺纹部分，使其表面光滑。
壁厚在2.4mm～6mm（包括6mm）范围内的试样，可直接截下测试。
如果管材或管件壁厚小于2.4mm，则可将两个弧形管段叠加在一起，使其总厚度不小于2.4mm，作为垫层的下层管段试样应首先压平，为此可将该试样加热到140℃并保持15min，再置于两块光滑平板之间压平，上层管段应保持其原样不变。
每次试验用两个试样，但在裁制试样时，应多提供几个试样，以备试验结果相差太大时作补充试验用。
将试样在低于预期维卡软化温度（VST）50℃的温度下预处理至少5min；对于ABS和ASA试样，应在烘箱中90±2℃的温度下干燥2h，取出后在23±2℃的温度和50±5％的相对湿度下，冷却15±1min，然后将试样在低于预期维卡软化温度50℃的温度下预处理至少5min。
PP维卡软化点的测试知识讲解
实验步骤
(1）按照“工控机”→ “电脑”→“主机”的开机顺 序打开设备的电源开关，搅拌同时开始，让系统启动 并预热10min。 （2）将试样放入支架上，其中心位置在压针头之下， 加工面应该紧贴支座底座，插入水银温度计。 (3) 将支架小心浸入油浴槽中，使试样位于液面35mm 以下。浴槽的起始温度应低于材料的维卡软化点50℃。 （4）按测试需要选择砝码，使试样承受负载1kg(10N) 或5kg(50N)。本实验选择50N砝码，小心将砝码凹槽向 上平放在托盘上.
（5）检查下仪器显示，打开加热开关。
（6）观察视频显示记录实验数据。
（7）当达到预设的变形量或温度，实验自动停止后，打 开冷却水源进行冷却。然后向上移动位移传感器托架， 将砝码移开，升起试样支架，将试样取出。
（8）实验完毕后，依次关闭主机、工控机、打印机、电 脑电源。
操作注意事项
设备使用前，必须检查设备接地良好 设备工作在高温状态，注意烫伤。
维卡软化点测定的实验原理
聚合物的耐热性能，通常是指它在温 度升高时保持其物理机械性质的能力。 聚合物材料的耐热温度是指在一定负荷 下，其到达某一规定形变值时的温度。 发生形变时的温度通常称为塑料的软化 点Ts 。
热塑性塑料维卡软化温度（VST）实验方法
依据现行的标准：GB/T1633-2000
PP维卡软化点的测试
PP的拉伸强度一般21-39兆帕；弯曲强度4256兆帕，压缩强度39-56兆帕，断裂伸长率200 ％一400％，缺口冲击强度2．2-5kJ／m2，低 温缺口冲击强度1-2kJ／m2。洛氏硬度r 95一 105。
应用领域 用于制作注塑制品、薄膜、管材、 板材、纤维、涂料等。广泛用于家用电器、汽 本、化工、建筑、轻工等领域。
维卡软化点测试
(5）检查下仪器显示，打开加热开关。 （6）观察视频显示记录实验数据。 （7）当达到预设的变形量或温度，实验自动停止后，打开
冷却水源进行冷却。然后向上移动位移传感器托架，将砝 码移开，升起试样支架，将试样取出。 （8）实验完毕后，依次关闭主机、工控机、打印机、电脑 电源。
7化点 英 文 名 称 ：Vicat softening temperature(VST) 维卡软化温度：当匀速升温时，某一负荷条件下，截面1 m ㎡的标准压针刺入热塑性塑料1mm深时的温度。该温度反映 了当一种材料在升温装置中使用时期望的软化点。 测 试 标 准 ：ASTM D1525, ISO 306, GB/T 1633 试 验 数 据 ：维卡软化点试验测定了针头压入试样1mm时的 温度
3
实验仪器及试样
微机控制热变形维卡 软化点温度试验机
4
VST实验示意图
负载杆针头长3—5mm,横截面积为 （1.000+0.015）平方毫米，压针 头平端与负载杆成直角，不允许带 毛刺等缺陷。
加热浴槽选择对试样无影响的传热 介质，如硅油，变压器油、液体石 蜡等，室温粘度较低。
加热器等速升温速率为： (5±0.5)℃/6min 或(12±0.5)℃/6min。
1
维卡软化点测定的实验原理
聚合物的耐热性能，通常是指它在温度 升高时保持其物理机械性质的能力。聚合 物材料的耐热温度是指在一定负荷下，其 到达某一规定形变值时的温度。发生形变 时的温度通常称为塑料的软化点Ts 。
2
热塑性塑料维卡软化温度（VST）实验方法
依据现行的标准：GB/T1633-2000
试样承受的静负载G=W+R，其中 W—法码重量（克） R—压针及负 载杆的重量（克）
cDIN_EN_ISO_306.041001
2004年10月塑料 热塑性塑料－维卡软化温度（ＶＳＴ）的测定（ＩＳＯ ３０６：２００４），德文本ＥＮ ＩＳＯ ３０６：２００４ DINEN ISO 306 标准中心 ５５ １１ ０ 共14页第1页翻译日期校对日期打字日期ICS 83.080.20 参考资料替代DIN EN ISO 306:1997-01 本欧洲标准EN ISO 306:2004具有德国标准的合法地位德文本前言德国标准化研究所（DIN）与欧洲标准化委员会（CEN）/ 技术委员会（TC）249室“塑料”的合作成果是有目共睹的，其影响早已超出了塑料专业标准化委员会（FNK）的范围。
从DIN 方面参加该欧洲标准制定工作的是下面工作小组。
FNK工作小组102.1室“机械性能和试样制备”2条中引用的国际标准与相应的德国标准对比如下ISO 291 见DIN EN ISO 291ISO 293 见DIN EN ISO 293ISO 294-1 见DIN EN ISO 294-1ISO 294-2 见DIN EN ISO 294-2ISO 294-3 见DIN EN ISO 294-3ISO 2818 见DIN EN ISO 2818ISO 3167 见DIN EN ISO 3167修订与DIN EN ISO 306：1997-01标准比较,作了如下修改:a) 标准的参考文献有所更新b) 钢制品（指4.2条中的平头压杆）的长度限制在1.5 mm ～ 3 mm以内c) 新采用了图2：“测定VST用的带有直接触点加热元件的试验仪器示意图”d) 用直接触点加热元件替代了加热箱（4.5.2条）e) 附录A（供参考）“用加热池和直接触点加热元件分别协助测定VST时，两种测定结果之比较”是新补充的内容f) 表A.1：“以加热速率50℃/h进行试验的结果对比表”是新添加的内容以前版本DIN 53460：1965-10；1969-09；1976-12DIN ISO 306：1990-09DIN EN ISO 306：1997-01共14页第2页德文本附录 NA (供参考)文献指南DIN EN ISO 291塑料-试样制备与试验所需的标准大气压（ISO 291：1997），德文本EN ISO 291：1997DIN EN ISO 293塑料-热塑性塑料的压模试样（ISO 293：1986）德文本EN ISO 293：2003DIN EN ISO 294-1塑料-热塑性塑料的注塑试样-第1部分：多用途试样和试棒的一般原理和制备（ISO 294-1：1996）德文本EN ISO 294-1：1998DIN EN ISO 294-2塑料-热塑性塑料的注塑试样-第2部分：小型拉伸试棒（ISO 294-2：1996）德文本EN ISO 294-2：1998DIN EN ISO 294-3塑料-热塑性塑料的注塑试样-第3部分：小型板片状试样（ISO 294-3：2002）德文本EN ISO 294-3：2003DIN EN ISO 2818塑料-机加工试样的制备（ISO 2818：1994）德文本EN ISO 2818：1996DIN EN ISO 3167塑料-多用途试样（ISO 3167：2002）德文本EN ISO 3167：2003共14页第4页目录前言1 适用范围2 标准参考资料3 试验方法原理4 试验仪器5 试样6 试样预处理7 试验实施8 试验精确度9 试验报告附录A （供参考）采用加热池或触点加热元件所测得的VST值之比较附录B （供参考）再现精确性前言该标准（EN ISO 306：2004）是由国际标准化组织（ISO）技术委员会（TC）/TC 61“塑料”和欧洲标准化委员会（CEN）技术委员会（TC）/ 249室“塑料”共同起草的。
聚合物维卡软化点温度的测定注意事项
聚合物维卡软化点温度的测定注意事项
1.样品的制备：样品必须均匀且具有代表性。
通常用片状或粉
末状的样品进行测定。
样品的含水量、杂质和颗粒大小将影响测试结果，因此必须控制好这些因素。
2.加热速率：加热速率对维卡软化点的测定结果有很大影响。
要控制好加热速率以保证测定结果的准确性。
不同类型的聚合物需要不同的加热速率，通常建议使用0.5℃/min的加热速率。
3.温度控制：要使用高精度和稳定性温度控制设备，以保证测
定结果的准确性。
在温度升高过程中要保持稳定的加热速率和适当的温度控制，避免出现过程中的温度波动。
4.测试环境：要在恒温恒湿的环境下进行测定，避免温度和湿
度波动对测试结果的影响。
5.测试仪器：应使用经过校准和标准化的维卡软化点测试仪器
进行测定。
6.重复测定：为了提高测试结果的可靠性，建议进行多次重复
测定，并求平均值。
7.样品厚度：样品厚度不能过厚或过薄，通常建议使用0.5mm
左右的样品厚度。
8.样品重量：为了保证测试结果的准确性，建议使用约10mg
的样品重量。
维卡软化点测定
负荷热变形温度的测定负荷热变形温度是衡量塑料耐热性的主要指标之一。
方法原理把一个具有一定尺寸要求的矩形试样，放在跨度为100mm的支座上，并在两支座的中点处，施加规定的负荷，形成三点式简支梁式静弯曲，负荷力的大小，必须使试样形成1.81N/mm2或0.45N/mm2的表面弯曲应力，把受荷后的试样浸在导热的液体介质中，以120℃/h的升温速度升温，当试样中点的变形量达到与试样高度相对应的规定值时，读取其温度，这就是负荷热变形温度。
方法要点1)仪器加热浴箱中的液体热介质，应选取在试验过程中对试样不造成溶胀、软化、开裂等影响的液体，对于大部分塑料，选用硅油较合适。
2）试样试样为一矩形样条，其长度为120mm，高为9.8～15mm之间，其厚度对于模塑材料为3.0～4.2mm ，对于板材可用板材原始厚度3～13mm 的范围，如板材的厚度大于13mm ，则应在其一面机械加工至符合要求的厚度。
3）测定首先要精确测量试样的尺寸，再根据试样实际的尺寸计算出负荷力的大小，计算公式如下：Lbd F 322σ=式中：F ——负荷力，N ； b ——试样宽度，mm d ——试样高度，mm L ——支座间距离，100mmσ——试样公称表面应力（1.81N/mm 2或0.45N/mm 2）。
根据计算出来的力，调节试样的负荷，试验设备中的负荷杆及变形测量装置的附加力都应计入总负荷之中。
其后按规定进行升温，当试样中点的变形量达到规定值时，读取其温度即为负荷热变形温度。
还需指出，试样高度的变化不但要改变负荷力的大小，而且对试验终了时的中点变形量也要作出相应的改变。
试样高度与标准变形量对应关系见下表表试样高度同标准变形量关系试验方法标准中，规定了可选用两种表面应力，但对于0.45N、mm2的应力，由于试样所受的力较小，而试样尺寸的测量，仪器附加力的计算及传力杆摩擦等因素所产生的误差基本上是一个定数，因此其相对误差较大。
测试结果也表明，采用小负荷时其数据分散性较大，因此一般不采用小负荷。
塑料维卡软化点的测定
维卡软化点
Vicat softening temperature（简称VST）—— 工程塑料、通用塑料等聚合物的试样于液体传 热介质中，在一定的载荷、一定的等速升温条 件下，被1m㎡的压针压入1mm深度时的温度。
实验原理
聚合物的耐热性能，通常是指它在温度升高时 保持其物理机械性质的能力。聚合物材料的耐 热温度是指在一定负荷下，其到达某一规定形 变值时的温度。发生形变时的温度通常称为塑 料的软化点Ts
（7）下降5min后，上下移动位移传感器托架，使传感器触点与砝码上的小钢磁针直接垂直接触，观察电 脑上各通道的变形量，使其达到－1～+1mm，然后调节微调旋钮，令电脑显示屏上各通道的显示值在－ 0.01～+0.01mm之间。
（8）点击各通道的“清零”键，对主界面窗口中各通道形变清零。
（9）在“试验曲线”界面中点击“运行”键进行实验。装置按照设定速度等速升温。电脑显示屏显示各 通道的形变情况。当压针头压入试样1mm时，实验自行结束，此时的温度即为该试样的维卡软化点。实验 结果以“年－月－日－时－分试样编号”作为文件名，自动保存在“DATA”子目录中。材料的维卡软化点 以两个试样的算术平均值表示，同组试样测定结果之差应小于2℃。
选择硅油、变压器油、液体石 蜡等对试样无影响、常温粘度 较低的液体传热介质。
试样:10 × 10 ×3-6mm，模塑试样厚度为34mm，板材试样取原厚度，原厚度超过6mm 可单面加工至3-4加mm,原厚度不足3mm由2-3 块叠合至规定厚度。每组试样2个，表面应平 整光滑，元气泡、凹痕、飞边等缺陷，上下表 面应平行。
热塑性-维卡软化温度(VST)的测定
烘箱
循环速率60次/min，容积≥10L，箱内空气或氮气以1.5～2m/s垂直于试样表 面流动。
测温仪器 精度在0.5℃以内。
四 试样要求
样件数量： 2
体积： 厚度3～6.5mm，边长10mm的正方形或直径10mm的圆形。
应按照受试材料的有关规定模塑成厚度为3～6.5 mm的试样。
模塑材料 (粉料或粒料)：
没有规定则按照GB/T
9352，GB/T
17037.1或GB/T
11997模
塑试样。
试样厚度应等于原板材厚度。
a) 如果优试质样厚度超过6.5mm，应根据ISO 2专81业8通过单面机械加工使试
板材： 样厚度减小到3～6.5mm，另一表面保留原样。试验表面应是原始表面。 b) 如果板材厚度小于3mm，将至多三片试样直接叠合在一起，使其总
七 操作
维卡软化点
热变形
Thank you for
Watching
加热速率 50℃/h 50℃/h 120℃/h 120℃/h
标准规定的四种方法仅适用于热塑性塑料，所测得的是 热塑性塑料开始迅速软化的温度。
二 引用标准
标准
内容
GB/T 2918-1998
塑料试样状态调节和试验的标准环境 (idt ISO 291:1997)
GB/T 9352-1988
热塑性塑料压塑试样的制备(neq ISO 293:1986)
35cm
组成部件
负载杆
装有负荷板，固定在刚性金属架上，能在垂直方向上自由移动；负载杆和金
属架构件应具有相同的膨胀创系新数，避免部件长度的变化不一致。
HDT和维卡软化点
• 维卡软化试验是1894年维卡尔提出，1910最先由德国正式建 立原则措施。
• 我国1970年采用这一试验措施用于测试热塑性塑料旳热性能， 1979年建立国标。
• （一）测试原理
• 伴随温度旳提升，材料抵抗外力旳能力下降，在恒定外力作用 下压针头刺入试样旳深度因之逐渐加深。
• 当要求针入量为一定值(1mm)时，多种热塑性塑料到达该针入 量时旳温度就各自为一定值。
•测试措施： •测试原则：GB/T1633—2023
•维卡软化点试验装置与热变形温度测试旳基本一样。 由支架、保温浴槽、液体传热介质、砝码、测温装置、 变形测量装置和冷却装置等构成。
•压针头平端与负载杆成直角，截面积为1mm2。 •测试图：
• 采用小负荷时，其数据分散性较大，相对误差较大。
• 蠕变较大旳塑料如聚乙烯、尼龙等材料，采用小负荷。
• 4）将试样对称地放在试样支座上，高度为15mm旳一面垂 直放置，插入温度计，温度计水银球在试样两支座旳中点附 近，与试样相距在3mm以内，不要触及试样。
• 把装好试样旳支架小心放入保温浴槽内，试样应位于液面 35mm下列，加上砝码，开动搅拌器，5min后调整变形测 量装置，使之为零。
•测试条件： •等速升温：A：5±0.5℃/6min；B：12±1.0℃/6min。 •砝码大小：9.81N（1000gf）；49.05N（5000gf） •试验时旳起始温度可取室温。 •以压针头刺入试样旳量1mm为试验终点。 •试样要求： •试样厚度应在3～6mm范围，宽和长至少为10×10mm，或直径 不小于10mm旳圆片。 •模塑试样厚度应在3～4mm范围。 •板材试样取原厚，超出6mm时，单面加工成3～4mm •不足3mm时，由2～3块迭合成厚度不小于3mm使用。 •试样旳支撑面和受测面应平行，表面平整光滑，无气泡，无锯 切痕迹，凹痕或飞边等缺陷， •按产品原则要求进行预处理。 •每组试样为２个。
维卡软化温度 标准
维卡软化温度标准
维卡软化温度标准。
维卡软化温度是指在一定载荷下，聚合物在加热过程中软化变形的温度。
它是
评价聚合物耐热性能的重要指标之一，对于塑料、橡胶等材料的工程应用具有重要意义。
本文将从维卡软化温度的定义、测试方法、影响因素以及应用领域等方面进行介绍。
首先，维卡软化温度的定义是指在一定载荷下，聚合物试样加热到软化变形的
温度。
它是评价聚合物耐热性能的重要指标之一，通常用来表征聚合物的热稳定性和耐热性能。
维卡软化温度的测试方法一般采用维卡软化温度仪进行测试，根据标准程序对试样进行测试，得到软化温度的数据。
其次，影响维卡软化温度的因素有很多，主要包括聚合物的化学结构、分子量、分子量分布、结晶度、加工工艺等。
其中，聚合物的化学结构对维卡软化温度影响较大，通常来说，分子量越高、结晶度越大的聚合物，其软化温度也会相对较高。
此外，加工工艺也会对维卡软化温度产生影响，过高或过低的加工温度都会导致软化温度的变化。
维卡软化温度在工程领域有着广泛的应用，特别是在塑料和橡胶制品的生产和
加工过程中。
通过对材料进行维卡软化温度的测试，可以评价材料的耐热性能，指导工程实践中的材料选择和加工工艺设计。
在汽车、航空航天、电子电器、建筑等领域，维卡软化温度的测试都具有重要的意义，可以有效保证产品的使用寿命和安全性。
总之，维卡软化温度作为评价聚合物耐热性能的重要指标，对于工程应用具有
重要意义。
通过对维卡软化温度的了解，可以更好地指导材料的选择和加工工艺设计，提高产品的质量和性能。
希望本文的介绍能够帮助大家更加深入地了解维卡软化温度的相关知识，为工程实践提供参考。
热塑性-维卡软化温度(VST)的测定 - 解疑
——解疑
拟制：Enzo 日期：2018.6.1
1 维卡软化温度测试的原理与本质
材料的软化实质上是玻璃化转变。
低于玻璃化转变点时，材料为刚性状态；高于玻璃化转变点时，材料为软 化状态。 而软化的程度不同可由横截面积为 1mm² 的标准压针刺入热塑性塑料 1mm 深来指定相同的软化程度，这样就方便不同的材料按照相同的测试 条件来进行比较。
50℃/h
热分解温度 >250℃
热变形温度 93~118℃
135°C
Thank you for
Watching
有争议时仲裁方法为50N，50℃/h。
4 维卡软化温度测试大概需要多长时间
测试所需时长大致可以根据材料的种类以及选用的条件计算一下，如ABS 材料在50℃/h，50N的条件下测试结果约为110℃左右，除以50℃/h的升 温速率为2h多一点，在120℃/h，50N的条件下测试结果在120℃左右时， 用120℃/h的升温速率就只需1h左右。
试验方式 A50 B50 A120 B120
重力 10N 50N 10N 50N
加热速率 50℃/h 50℃/h 120℃/h 120℃/h
ABS、PC、ABS+PC、PPMA材料特性
材料 ABS PC
ABS+PC PMMA
密度 1.05~1.18 g/cm³ 1.18~1.22 g/cm³
熔融温度 217~237℃
玻璃化转变温度
玻璃化转变是非晶态高分子材料固有的性质，是高分子运动形式转变的宏观
体现。 根据高分子的运动力形式不同，绝大多数聚合物材料通常可处于以下四种物理
状态(或称力学状态)：玻璃态、粘弹态、高弹态（橡胶态）和粘流态。而玻
塑料维卡软化温度检测
塑料维卡软化温度（VST）检测一，原理：当匀速升温时，测定标准负荷条件下标准压针刺入热塑性塑料试样表面1mm深时的温度。
依据标准：GB/T1633-2000二，方法：A50法：使用10N的力，加热速度为50℃/h.B50法：使用50N的力，加热速度为50℃/h.A120法：使用10N的力，加热速度为120℃/hB120法：使用50N的力，加热速度为120℃/h三，设备要求1，负载杆和金属架构件应具有相同的膨胀系数，部件长度的不同变化，会引起试样表观变形读数的误差。
应用低膨胀系数的钢性材料（如瓦镍铁合金或硅硼玻璃）制备的试样，对每台仪器包括其使用的温度范围做空白试验进行校正，并对每个温度确定一个校正项。
如果校正项为0.02mm或更大，应注意其代数符号，并通过代数方法将其加到表观针入度上，将此校正项应用于每项试验中。
建议使用低膨胀合金制造的仪器。
2，压针头，最好是硬质钢制成的长为3mm,横截面积为1.000mm2±0.01mm针入度，并能将千分表的推力记为试样所受推力的一部分。
3，负荷板，装在负载杆上，中央加有适合的砝码，使加到试样上的总推力，对于A50和A120达到10N±0.2N.对于B50和B120达到50N±1N。
负载杆，压针头，负荷板千分表弹簧组合的推力应不超过1N。
4，加热浴，盛有试样浸入的液体，并装有高效搅拌器，试样浸入深度至少为35mm;确定选择的液体在使用温度下是稳定的，对受试材料没有影响，例如膨胀或开裂等现象。
使用时，将测得靠近试样液体的温度为维卡软化温度。
可用的液体有液体石腊，变压器油，甘油和硅油等。
5，加热设备，盛有液体的加热浴或带有强制鼓风式氮气循环烘箱。
加热设备应装有控制器，能按要求以50℃/h±5℃/h或120℃/h±10℃/h匀速升温。
在试验期间，每隔6mim 温度变化分别为5℃±0.5℃或12℃±1℃。
维卡软化温度检测作业指导书
热塑性塑料管材维卡软化温度检测作业指导书一、目的热塑性塑料管材维卡软化温度检测，指导检测人员按规程正确操作，确保检测结果科学、准确。
二、检测参数及执行标准检测参数：维卡软化温度执行标准：GB/T8802-2001《热塑性塑料管材管件维卡软化温度的测定》三、适用范围本标准适用于当材料开始迅速软化时，能测定出温度的热塑性塑料材料，不适用于结晶或半结晶的聚合材料四、样本大小及抽样方法试样应是从管材上沿轴向裁下的弧形管段，其尺寸如下：长度：约50mm，宽度：10mm~20mm五、仪器设备维卡软化温度检测设备：型号：WRY－300B型智能维卡软化点热变形温度测定仪、游标卡尺（0.01mm），千分表六、环境条件按照GB/T2918规定，试样在温度为（23±2）℃湿度为（50±5）%下至少放置2h。
一、试验步骤1.将加热浴槽温度调至约低于试样软化温度50℃并保持恒温。
2.将试样凹面向上，水平放置在无负载金属杆的压针下面，试样和仪器底座的接触应是平的。
对于壁厚小于2.4mm的试样，压针端部应置于未压平试样的凹面上，下面放置压平的试样。
压针端部距试样边缘不小于3mm3.将实验装置放在加热浴槽中。
温度计的水银球或测温装置的传感器与试样在同一平面，并尽可能靠近试样4.压针定位5min后，在载荷盘上加所要求的质量，以使试样所承受的总轴向压力为（50±1）N，记录下千分表（或其他测量仪器）的读数或将其调至零点。
5.以每小时（50±5）℃的速度等速升温，提高浴槽温度。
在整个实验过程中应开动搅拌器。
6.当压针压入式样内（1±0.01）mm时，迅速记录下此时的温度，此温度即为该试样的维卡软化温度（VST）八、检验结果的判定两个试样的维卡软化温度的算术平均值，即为所测试管材或管件的维卡软化温度（VST），单位以℃表示。
若两个试样结果相差大于2℃时，应重新取不少于两个的试样进行试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料维卡软化温度的测定（GB/T 8802-2001，GB1633-2000）
塑料维卡软化温度的测定适用于当材料开始迅速软化时，能测定出温度的热塑性塑料材料，不适用于结晶或半结晶的聚合材料。
1、基本原理
塑料维卡软化温度的测定把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在50±1N力的作用下，压入从管材或管件上切取的试样内1mm时的温度，该温度即为试样的维卡软化温度（VST）。
2、试验设备
塑料维卡软化温度的测定可采用液浴槽或烘箱加热装置，宜采用加热温度及压入深度可自动记录的设备。
选用合适的液体（液体石蜡、变压器油、甘油和硅油等），应保证在测试温度下是稳定的，并且在测试中对试样不产生影响，如软化、膨胀、破裂。
3、试验步骤
塑料维卡软化温度的测定管材试样应是从管材上沿轴向截下的弧形管段，长度约为50mm，宽度10mm～20mm；管件试样应是从管件的承口、插口或柱面上截下的弧形片断，对于直径小于或等于90mm的管件，试样长度和承口长度相等，直径大于90mm的管件，试样长度为50mm，试样的长度均为10mm～20mm，而且试样应从没有合模线或注射点的部位切取。
如果管材或管件壁厚大于6mm，塑料维卡软化温度的测定则应采用合适的方法加工管材或管件外表面，使壁厚减至4mm，如果管件承口带有螺纹，则应车掉螺纹部分，使其表面光滑。
壁厚在2.4mm～6mm（包括6mm）范围内的试样，可直接截下测试。
如果管材或管件壁厚小于2.4mm，则可将两个弧形管段叠加在一起，使其总厚度不小于2.4mm，作为垫层的下层管段试样应首先压平，为此可将该试样加热到140℃并保持15min，再置于两块光滑平板之间压平，上层管段应保持其原样不变。
每次试验用两个试样，但在裁制试样时，应多提供几个试样，以备试验结果相差太大时作补充试验用。
将试样在低于预期维卡软化温度（VST）50℃的温度下预处理至少5min；对于ABS和ASA 试样，应在烘箱中90±2℃的温度下干燥2h，取出后在23±2℃的温度和50±5％的相对湿度下，冷却15±1min，然后将试样在低于预期维卡软化温度50℃的温度下预处理至少5min。
将加热浴槽温度调节至约低于试样软化温度50℃并保持恒温。
将试样凹面向上，水平放置在无负载金属杆的压针下面，试样和仪器底座的接触面应是平的，对于壁厚小于2.4mm的试样，压针端部应置于未压平试样的凹面上，下面放置压平的试样，压针端部距试样边缘不小于3mm。
压针定位5min后，在载荷盘上加上所要求的重量，以使试样所承受的总轴向压力为（50±1）N，并将初始位置调至零点。
以每小时（50±5）℃的速度等速升温，提高浴槽温度，在整个过程中应开动搅拌器。
当压针压入试样内（1±0.01）mm时，记录此时的温度，此温度即为该试样的维卡软化温度。
4、数据处理
塑料维卡软化温度的测定两个试样的维卡软化温度的算术平均值，即为所测试管材或管件的维卡软化温度。
若两个试样结果相差大于2℃时，应重新取不少于两个的试样继续试验。
1、注意事项
1）应严格按照规定进行制备试样，以免因尺寸达不到要求而损坏设备或造成偏差；
2）若从管件上截取试样，应从其承口、插口或柱面上截取，而且试样应从没有合模线或注射点的部位切取；
3）试验前，将加热浴槽温度调节至约低于试样软化温度50℃并保持恒温；
4）压针定位5min后，再加上砝码，不要将试样放在压针下面就开始试验。
