贴片电阻_贴片电阻阻值表_贴片电阻规格表

贴片电阻Fixed Chip Resistors,ChipR简述 (2)贴片电阻基本结构 (2)贴片电阻分类 (4)贴片电阻规格、封装、尺寸 (4)贴片电阻额定功率及工作电压 (5)贴片电阻标识 (6)常规3位数标注法：XXY (7)常规4位数标注法：XXY (7)3位数乘数代码(Multiplier Code)标注法：XXY (7)贴片电阻生产厂家、规格书 (11)贴片电阻命名方法 (11)贴片电阻的参考价格 (12)简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

常用贴片电阻

E－24系列：常用于精度为5%的贴片电阻（单位：Ω）相关资料：优先数及优先数系由于各种产品的特征互不相同，不可能都按一个公比形成系列，客观上需要这样一种数列，即项数较少的数列包含在项数较多的数列中，并且按照十进的规律能向两端无限延伸，这就是优先数列。

优先数和优先数系是一种科学的数值制度，它是一种无量纲的分级数系，适用于各种量值的分级。

它又是十进几何级数，它对于标准化对象的简化和协调起着重要作用。

因此，又是国际上一项统一的重要基础标准。

一、什么是优先数系和优先数优先数是由公比分别为5√10、10√10、20√10、40√10和80√10，且项值中含有10的整数幂的理论等比数列导出的一组近似等比的数列。

各数列分别用符号R5，R10，R20，R40和R80表示。

称为R5数系、R10数系、R20数系、R40数系和R80数系。

即：R5数系：以5√10≈1.60为公比形成的数系；R10数系：以10√10≈1.25为公比形成的数系；R20数系：以20√10≈1.12为公比形成的数系；R40数系：以40√10≈1.06为公比形成的数系；以上称为基本系列。

R80数系：以80√10≈1.03为公比形成的数系；它称为补充系列。

仅在参数分级很细，基本系列不能适应实际情况时，才可靠考虑采用。

优先数系中有任一个项值均称为优先数。

根据GB321的规定，优先数和优先数系适用于各种量值的分级，特别是在确定产品的参数或参数系列时，必须按该标准的规定最大限度地采用，这就是“优先”的含义。

二、优先数系标准的由来十九世纪末，法国的雷诺（C·Renard)为了对气球上使用的绳索规格进行简化，做出这样的规定，简化后形成的尺寸规格系列，每进5项值增大10倍（十进几何级数）。

设a为起始项q为公比，由上述规定可得关系式：a*q5 = 10a，即可求得公比q=5√10由此得出下系数a*(5√10)0、a*(5√10)1、a*(5√10)2、a*(5√10)3、a*(5√10)4、10a加以圆整，用以对绳索尺寸系列进行分级，结果把425中规格简化成17种。

常用贴片电阻阻值总结

常用贴片电阻阻值总结常用的贴片电阻阻值主要有以下几种：1.E6系列阻值：E6系列是指以10的6次幂为底的对数单位间隔阻值。

它涵盖了一系列的阻值，包括10欧姆、15欧姆、22欧姆、33欧姆、47欧姆、68欧姆、100欧姆等。

这些阻值通常用于一般电路中的基本应用。

2.E12系列阻值：E12系列是指以10的12次幂为底的对数单位间隔阻值。

它包括了从10欧姆到100欧姆的阻值，以及更高的阻值，如120欧姆、150欧姆、220欧姆、330欧姆、470欧姆等。

这些阻值通常用于电子设备中的较高阻值元件。

3.E24系列阻值：E24系列是指以10的24次幂为底的对数单位间隔阻值。

它涵盖了从10欧姆到1000欧姆的阻值，以及更高的阻值，如1.2千欧姆、1.5千欧姆、2.2千欧姆、3.3千欧姆、4.7千欧姆等。

这些阻值通常用于需要较高精度的电子设备中。

4.E48系列阻值：E48系列是指以10的48次幂为底的对数单位间隔阻值。

它包括了从10欧姆到100欧姆之间的阻值，以及更高的阻值，如12欧姆、15欧姆、22欧姆、33欧姆等。

这些阻值通常用于需要更高精度的电子设备中。

5.E96系列阻值：E96系列是指以10的96次幂为底的对数单位间隔阻值。

它涵盖了从10欧姆到100欧姆之间的阻值，以及更高的阻值，如12欧姆、15欧姆、22欧姆、33欧姆等。

这些阻值通常用于需要更高精度的电子设备中。

上述系列的阻值在电子设备制造中得到广泛应用，为了满足不同应用需求，常用的贴片电阻还有其他额外的阻值系列，如E3、E192等。

在选择贴片电阻时，通常会根据电路的要求和性能指标来选择合适的阻值。

例如，较低的阻值通常用于电流感应电路中，而较高的阻值通常用于信号放大器和滤波器中。

此外，贴片电阻的阻值还会受到器件的尺寸和材质等因素的影响。

贴片电阻的阻值一般是以欧姆（Ω）为单位来表示的。

除了常用的阻值系列外，还有一些非标准的阻值，如1.2345千欧姆或100.5千欧姆等。

0603贴片电阻阻值表.pdf

常用贴片电阻阻值速查表说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

——小c电子下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1ΩR22=0.22ΩR33=0,33ΩR47=0.47ΩR68=0.68ΩR82=0.82Ω1R0=1Ω1R2=1.2Ω6R8=6.8ΩΩ8R2=8.2Ω100=10Ω120=12Ω150=15Ω180=18Ω220=22Ω270=27Ω330=33Ω390=39Ω470=47Ω560=56Ω680=68Ω820=82Ω101=100Ω121=120Ω151=150Ω181=180Ω221=220Ω271=270Ω331=330Ω391=390Ω471=470Ω561=560Ω681=680Ω821=820Ω102=1KΩ122=1.2KΩ152=1.5KΩ182=1.8KΩ222=2.2KΩ272=2.7KΩ332=3.3KΩ392=3.9KΩ472=4.7KΩ562=5.6KΩ682=6.8KΩ822=8.2KΩ103=10KΩ123=12KΩ153=15KΩ183=18KΩ223=22KΩ273=27KΩ333=33KΩ393=39KΩ473=47KΩ563=56KΩ683=68KΩ823=82KΩ104=100KΩ124=120KΩ154=150KΩ184=180KΩ224=220KΩ274=270KΩ334=330KΩ394=390KΩ474=470KΩ564=560KΩ684=680KΩ824=820KΩ105=1MΩ125=1.2MΩ155=1.5MΩ185=1.8MΩ225=2.2MΩ275=2.7MΩ335=3.3MΩ395-3.9MΩ475=4.7MΩ565=5.6MΩ685=6.8MΩ825=8.2MΩ106=10MΩ代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0R68=0.68Ω0R82=0.82Ω1R00=1Ω1R20=1.2Ω2R20=2.2Ω3R30=3.3Ω6R80=6.8Ω8R20=8.2Ω10R0=10Ω11R0=11Ω12R0=12Ω13R0=13Ω15R0=15Ω16R0=16Ω18R0=18Ω20R0=20Ω24R0=24Ω27R0=27Ω30R0=30Ω33R0=33Ω36R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68R0=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=160Ω1800=180Ω2000=200Ω2200=220Ω2400=240Ω2700=270Ω3000=300Ω3300=330Ω3600=360Ω3900=390Ω4300=430Ω4700=470Ω5100=510Ω5600=560Ω6200=620Ω6800=680Ω7500=750Ω8200=820Ω9100=910Ω1001=1KΩ1101=1.1KΩ1201=1.2KΩ1301=1.3KΩ1501=1.5KΩ5601=5.6KΩ6201=6.2KΩ6801=6.8KΩ7501=7.5KΩ8201=8.2KΩ9101=9.1KΩ1002=10KΩ1102=11KΩ1202=12KΩ1302=13KΩ1502=15KΩ1602=16KΩ1802=18KΩ2002=20KΩ2202=22KΩ2402=24KΩ3002=30KΩ3303=33KΩ3602=36KΩ3902=39KΩ4302=43KΩ4702=47KΩ5102=51KΩ5602=56KΩ6202=62KΩ6802=68KΩ7502=75KΩ8202=82KΩ9102=91KΩ1003=100KΩ1103=110KΩ1203=120KΩ1303=130KΩ1503=150KΩ1603=160KΩ1803=180KΩ2003=200KΩ2203=220KΩ2403=240KΩ2703=270KΩ3003=300KΩ3303=330KΩ3603=360KΩ3903=390KΩ4303=430KΩ4703=470KΩ5103=510KΩ5603=560KΩ6303=630KΩ6803=680KΩ7503=750KΩ8203=820KΩ9103=910KΩ1004=1MΩ1104=1.1MΩ1204=1.2MΩ1304=1.3MΩ1504=1.5MΩ1604=1.6MΩ1804=1.8MΩ2004=2MΩ2204=2.2MΩ2404=2.4MΩ2704=2.7MΩ3004=3MΩ3304=3.3MΩ3604=3.6MΩ3904=3.9MΩ4304=4.3MΩ4704=4.7MΩ5104=5.1MΩ5604=5.6MΩ6204=6.2MΩ6804=6.8MΩ7504=7.5MΩ8204=8.2MΩ9104=9.1MΩ1005=10MΩ。

贴片电阻_贴片电阻阻值表_贴片电阻规格表

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

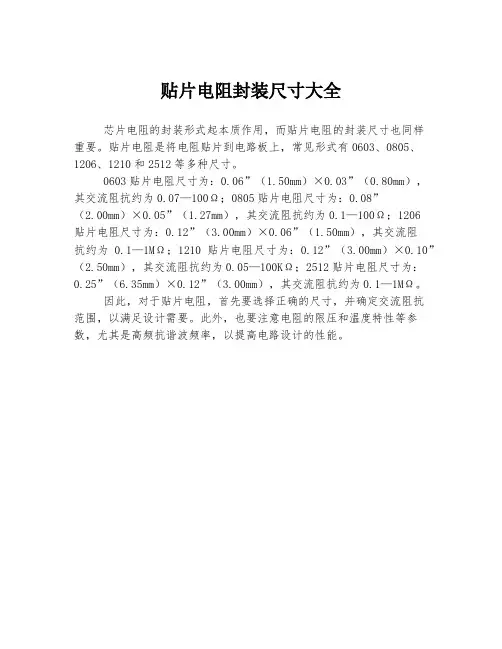

贴片电阻封装尺寸大全

贴片电阻封装尺寸大全
芯片电阻的封装形式起本质作用，而贴片电阻的封装尺寸也同样
重要。

贴片电阻是将电阻贴片到电路板上，常见形式有0603、0805、1206、1210和2512等多种尺寸。

0603贴片电阻尺寸为：0.06”（1.50mm）×0.03”（0.80mm），其交流阻抗约为0.07—100Ω；0805贴片电阻尺寸为：0.08”
（2.00mm）×0.05”（1.27mm），其交流阻抗约为0.1—100Ω；1206
贴片电阻尺寸为：0.12”（3.00mm）×0.06”（1.50mm），其交流阻
抗约为0.1—1MΩ；1210贴片电阻尺寸为：0.12”（3.00mm）×0.10”（2.50mm），其交流阻抗约为0.05—100KΩ；2512贴片电阻尺寸为：0.25”（6.35mm）×0.12”（3.00mm），其交流阻抗约为0.1—1MΩ。

因此，对于贴片电阻，首先要选择正确的尺寸，并确定交流阻抗
范围，以满足设计需要。

此外，也要注意电阻的限压和温度特性等参数，尤其是高频抗谐波频率，以提高电路设计的性能。

贴片电阻数值对照表

1R1=0.1Ω R68=0.68Ω 2R2=2.2Ω 6R8=6.8Ω 150=15Ω 330=33Ω 680=68Ω 151=150Ω 331=330Ω 681=680 152=1.5KΩ 332=3.3K 682=6.8K 153=15K 333=33K 683=68K 154=150K 334=330K 684=680K 155=1.5M 335=3.3M 685=6.8M 0000=00Ω 0R68=0.68Ω 2R20=2.2Ω 10R0=10Ω 15R0=15Ω 24R0=24Ω 36R0=36Ω 51R0=51Ω
82R0=82Ω 1200=120Ω 1800=180 2700=270 3900=390 5600=560 8200=820 1201=1.2K 6201=6.2K 9101=9.1K 1302=13K 2001=20K 3302=33K 4702=47K 6802=68K 1003=100K 1503=150K 2203=220K 3303=330K 4703=470K 6803=680K 1004=1M 1504=1.5M 2204-2.2M 3304=3.3M 4704=4.7M 6804=6.8M 1005=10M
75R0=75Ω 1100=110Ω 1600=160 2400=240 3600=360 5100=510 7500=750 1101=1.1K 5601=5.6K 8201=8.2K 1202=12K 1802=18K 3002=30K 4302=43K 6202=62K 9102=91K 1303=130K 2003=200K 3003=300K 4303=430K 6303=630K 9103=910K 1304=1.3M 2004=4M 3004=3M 4304=4.3M 6204=6.2M 9104=9.1M

贴片热敏电阻参数大全

贴⽚热敏电阻参数⼤全Chip Temp. Sensing NTC Thermistor – SDNT SeriesOperating Temp. : -55℃~+125℃FEATURESAPPLICATIONSPRODUCT IDENTIFICATIONSHAPE AND DIMENSIONSUnit: mm [inch]● SMD type suitable for high density mounting ● Series of B constant for various applications●Excellent solderability● T elecommunication equipments such as cellular phone, automobile phone, cordless phone, etc. ● Office automation such as printer, facsimile, word processor, etc.●Consumer electronics such as VCR,DVD,CD players,etc.② External Dimensions (L×W) (mm) 0603 [0201]0.6×0.3 1005 [0402] 1.0×0.51608 [0603] 1.6×0.8 2012 [0805] 2.0×1.25 ①Type SDNT Chip NTC Thermistor③ Internal Code X④Zero-power Resistance Example NominalValue 101 0.1k ? 103 10k ? ⑧ Packing T Tape & Reel ⑨ Hazardous Substance Free Products F⑥ B Constant (25-50℃) Example Nominal Value 3380 3380K 4250 4250K ⑤ Tolerance of Resistance F ±1% H ±3%TaSDNT0603 [0201] 0.6±0.05 [.024±.002] 0.3±0.05 [.012±.002] 0.3±0.05 [.012±.002] 0.15±0.05 [.006±.002] SDNT1005 [0402] 1.0±0.15 [.039±.006] 0.5±0.15 [.020±.006] 0.5±0.15 [.020±.006] 0.25±0.1 [.010±.004] SDNT1608 [0603] 1.6±0.15 [.063±.006] 0.8±0.15 [.031±.006] 0.8±0.15 [.031±.006] 0.3±0.2 [.012±.008] SDNT2012 [0805]2.0±0.2 [.079±.008]1.25±0.2 [.049±.008]0.85±0.2 [.033±.008]0.5±0.3 [.020±.012]SDNT ① 1005 ② X ③ 103④ F ⑦ F ⑤ 3380⑥ T ⑧ F ⑨Part Numberat 25℃ (25-50℃)OperatingCurrent (25℃)Constant Factor PowerUnits k?K mA sec mW/℃mWSymbol R25 B25/50 Imax t C PSDNT0603X103□3380◎TF10 3380 0.31SDNT0603X683□4150◎TF68 4150 0.11SDNT0603X683□4250◎TF68 4250 0.11SDNT0603X104□4150◎TF100 4150 0.10SDNT0603X104□4250◎TF100 4250 0.10<3sec 1.0 100 SDNT1005 TYPEPart Number Resistanceat 25℃B Constant(25-50℃)Max. PermissiveOperatingCurrent (25℃)Thermal TimeConstantDissipationFactorUnits k?K mA sec mW/℃mWSymbol R25 B25/50 Imax t C PSDNT1005X220□3380◎TF0.022 3380 6.7 SDNT1005X400□3380◎TF0.040 3380 5.0 SDNT1005X101□3380◎TF0.10 3380 3.1 SDNT1005X151□3380◎TF0.15 3380 2.5 SDNT1005X221□3450◎TF0.22 3450 2.1 SDNT1005X331□3450◎TF0.33 3450 1.7 SDNT1005X471□3450◎TF0.47 3450 1.4 SDNT1005X681□3450◎TF0.68 3450 1.2 SDNT1005X102□3450◎TF 1.0 3450 1.0 SDNT1005X152□3950◎TF 1.5 3950 0.81 SDNT1005X222□3950◎TF 2.2 3950 0.67 SDNT1005X332□3950◎TF 3.3 3950 0.55 SDNT1005X472□3500◎TF 4.7 3500 0.44 SDNT1005X472□3950◎TF 4.7 3950 0.46 SDNT1005X682□3950◎TF 6.8 3950 0.38 SDNT1005X103□3380◎TF10 3380 0.31 SDNT1005X103□3950◎TF10 3950 0.33 SDNT1005X103□4050◎TF10 4050 0.33 SDNT1005X153□3450◎TF15 3450 0.25 SDNT1005X223□3950◎TF22 3950 0.23 SDNT1005X333□3500◎TF33 3500 0.14 SDNT1005X473□4050◎TF47 4050 0.12 SDNT1005X473□4100◎TF47 4100 0.12 SDNT1005X503□4100◎TF50 4100 0.12 SDNT1005X683□4150◎TF68 4150 0.11 SDNT1005X683□4250◎TF68 4250 0.11 SDNT1005X104□4150◎TF100 4150 0.10 SDNT1005X104□4250◎TF100 4250 0.10 SDNT1005X154□4150◎TF150 4150 0.08 SDNT1005X224□4250◎TF220 4250 0.06 SDNT1005X334□4300◎TF330 4300 0.05<3sec 1.0 100Part Numberat 25℃ (25-50℃)OperatingCurrent (25℃)Constant Factor PowerUnits k?K mA sec mW/℃mWSymbol R25 B25/50 Imax t C PSDNT1608X101□3380◎TF0.10 3380 3.1 SDNT1608X151□3380◎TF0.15 3380 2.5 SDNT1608X221□3450◎TF0.22 3450 2.1 SDNT1608X331□3450◎TF0.33 3450 1.7 SDNT1608X471□3450◎TF0.47 3450 1.4 SDNT1608X681□3450◎TF0.68 3450 1.2 SDNT1608X102□3450◎TF 1.0 3450 1.0 SDNT1608X152□3450◎TF 1.5 3450 0.81 SDNT1608X222□3950◎TF 2.2 3950 0.67 SDNT1608X302□3950◎TF 3.0 3950 0.55 SDNT1608X332□3950◎TF 3.3 3950 0.55 SDNT1608X472□3500◎TF 4.7 3500 0.44 SDNT1608X472□3950◎TF 4.7 3950 0.46 SDNT1608X502□3950◎TF 5.0 3950 0.44 SDNT1608X682□3950◎TF 6.8 3950 0.38 SDNT1608X103□3380◎TF10 3380 0.31 SDNT1608X103□3450◎TF10 3450 0.31 SDNT1608X103□3950◎TF10 3950 0.33 SDNT1608X153□3950◎TF15 3950 0.25 SDNT1608X223□3950◎TF22 3950 0.21 SDNT1608X223□4050◎TF22 4050 0.21 SDNT1608X333□4050◎TF33 4050 0.17 SDNT1608X473□4050◎TF47 4050 0.14 SDNT1608X473□4150◎TF47 4150 0.14 SDNT1608X503□4150◎TF50 4150 0.13SDNT1608X154□4300◎TF150 4300 0.08 SDNT1608X224□4350◎TF220 4350 0.06 SDNT1608X334□4400◎TF330 4400 0.05 SDNT1608X474□4500◎TF470 4500 0.04 SDNT1608X684□4500◎TF680 4500 0.03 SDNT1608X135□4700◎TF1300 4700 0.02 <5sec 1.0 100 SDNT2012 TYPEPart Number Resistanceat 25℃B Constant(25-50℃)Max. PermissiveOperatingCurrent (25℃)Thermal TimeConstantDissipationFactorRated ElectricPowerUnits k?K mA sec mW/℃mWSymbol R25 B25/50 Imax t C PSDNT2012X101□3380◎TF0.10 3380 4.0 SDNT2012X151□3380◎TF0.15 3380 3.5 SDNT2012X221□3450◎TF0.22 3450 3.0 SDNT2012X331□3450◎TF0.33 3450 2.5 SDNT2012X471□3450◎TF0.47 3450 2.0 <5sec 2.0 200Part Numberat 25℃ (25-50℃)OperatingCurrent (25℃)Constant Factor PowerB25/50Imax tCPSDNT2012X681□3450◎TF 0.68 3450 1.7 SDNT2012X102□3450◎TF 1.0 3450 1.4 SDNT2012X152□3950◎TF 1.5 3950 1.2 SDNT2012X202□3950◎TF 2.0 3950 1.0 SDNT2012X222□3950◎TF 2.2 3950 0.90 SDNT2012X332□3950◎TF 3.3 3950 0.72SDNT2012X472□3500◎TF 4.7 3500 0.63 SDNT2012X472□3950◎TF 4.7 3950 0.65 SDNT2012X502□3950◎TF 5.0 3950 0.60 SDNT2012X682□3950◎TF 6.8 3950 0.50 SDNT2012X103□3450◎TF 10 3450 0.40SDNT2012X103□3950◎TF 10 3950 0.44 SDNT2012X153□3500◎TF 15 3500 0.32 SDNT2012X223□4050◎TF 22 4050 0.31 SDNT2012X333□4050◎TF 33 4050 0.24 SDNT2012X473□4050◎TF 47 4050 0.20 SDNT2012X473□4150◎TF 47 4150 0.20 SDNT2012X503□4150◎TF 50 4150 0.18 SDNT2012X683□4150◎TF 68 4150 0.16SDNT2012X104□4250◎TF 100 4250 0.14 SDNT2012X154□4300◎TF 150 4300 0.11 SDNT2012X224□4350◎TF 220 4350 0.08 SDNT2012X334□4400◎TF 330 4400 0.06 SDNT2012X474□4500◎TF 470 4500 0.05SDNT2012X684□4500◎TF680 4500 0.04 SDNT2012X135□4700◎TF1300 47000.03<5sec 2.0 200※□: Please specify the resistance tolerance code (F=±1%, H=±3%, J=±5%, K=±10%). ※◎: Please specify the B value tolerance code (F=±1%, H=±3%).And products with other electrical characteristics can be provided upon customer’s request. Please contact your local sales. TYPICAL ELECTRICAL CHARACTERISTICSTYPICAL ELECTRICAL CHARACTERISTICS。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

简述:
我们常说的贴片电阻(SMD Resistor)学名叫：片式固定电阻器，是从Chip Fixed Resistor直接翻译过来的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从
0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：
∙体积小，重量轻
∙适合波峰焊和回流焊
∙机械强度高，高频特性优越
∙常用规格价格比传统的引线电阻还便宜
∙生产成本低，配合自动贴片机，适合现代电子产品规模化生产
使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。

目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记
录仪、税控机则多采用1206、1210等尺寸偏大的电阻。

市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。

主要的生产厂商几乎都在中国建立生产基地。

台湾国巨（Yageo）公司为世界上第一大生产商。

日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。

台湾及国内工厂则多生产些常规系列。

零售市场多见为一些台湾厂和国产的品牌，如国巨(Yag
eo)、风华(FH)、三星机电、厚生、丽智、美隆。

贴片电阻基本结构(ChipR Construction)
贴片电阻分类(ChipR Classification)
贴片电阻规格、封装、尺寸(ChipR Dimensions 、Footprint)贴片电阻的封装与尺寸如下表：
贴片电阻功率(ChipR Rated Power )
贴片电阻的封装与功率关系如下表：
贴片电阻阻值，标准阻值(ChipR Standard Values )
如：5.1
5.1x0.1=0.51欧5.1x1=5.1欧5.1x10=51欧5.1x100=510欧5.1x1k=5.1k欧5.1x10k=51k欧5.1x100k=510k欧5.1x1M=5.1M欧标准阻值是根据下图所示的公式而得出的。

贴片电阻标识(ChipR Marking )
R代表小数点位置
∙3位数的标注：前两位代表有效数，后一位代表10的几次幂
4位数的标注：前三位代表有效数，后一位代表10的几次幂
∙一些奇怪的标注（如：43C）需要查生产厂商的内部编码规则
∙0201,0402由于面积太小，上面都不印字；0603上面只印有3位数的；0805及以上印有3位数的或者4位数的举例如下
贴片电阻生产厂家、规格书(ChipR Manufacturer and Datasheet )
）pdf
贴片电阻命名方法(ChipR Ordering Code )∙国巨常规贴片电阻命名方法
∙风华常规贴片电阻命名方法。
