复杂电路简化练习题0001
高二物理电路的简化试题
高二物理电路的简化试题1. 如图所示的电路中，当滑动变阻器的滑动触点向b 端移动时A ．伏特表V 的读数增大，安培表A 的读数减小.B ．伏特表V 和安培表A 的读数都增大.C ．伏特表V 和安培表A 的读数都减小.D ．伏特表V 的读数减小，安培表A 的读数增大.【答案】A【解析】滑动变阻器的滑动触点向b 端移动时，变阻器接入电路的电阻增大，外电路总电阻增大，由欧姆定律分析总电流和路端电压的变化，再分析流过变阻器电流的变化，来判断电表读数的变化．当滑动变阻器的滑动触点向b 端移动时，变阻器接入电路的电阻增大，外电路总电阻R 增大，由欧姆定律分析总电流I 减小，路端电压U=E-Ir 增大，电阻R2的电压U 2=E-I （r+R 1）增大，流过电阻R 2的电流I 2增大，则流过电流表的电流I 3=I-I 2减小．所以伏特表V 的读数增大，安培表A 的读数减小． 故选A【考点】简单的电路动态变化分析问题2. 有一只电熨斗，内部电路如图甲所示，其中M 为旋钮内部的接线端子，旋钮有“高”“中”“低”“关”4个挡，这4个挡的内部接线有如图乙所示的4种方式，则下列判断正确的是( )A ．a 方式为“高”档B ．b 方式为“低”档C ．c 方式为“关”档D ．d 方式为“中”档【答案】B【解析】由图可知，a 图时电路没有接通为“关”档，A 错；b 图为两电阻串联后接入电路两电阻的功率较小为“低”档，B 对；c 图为一个电阻接入电路为“中”档，C 错；d 图为两电阻并联后接入电路两电阻的功率最大为“高”档，D 错。
【考点】电路的连接方式，串并联电路的功率关系点评：学生可把abcd 四种情况分别标在图甲中，在具体分析电路的连接方式。
3. 如图所示的电路中，闭合电键，灯L 1、L 2正常发光，由于电路出现故障，突然发现灯L 1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是A．R1断路B．R2断路C．R3短路D．R4短路【答案】A【解析】简化电路如图所示：若R1断路，则电路中总电阻增大，则总电流减小；电流表A及L2均应变暗；由右侧部分总电阻没有变，则右侧分压将减小，则L1两端的电压将增大，则灯泡L1将变亮；故符合条件，A正确；若R2断路，则电路中电阻增大；则电路中的电流减小，则可知L1应变暗，故不符合题意，故B 错误；若R3短路，则R2被短路，则电路中总电阻将减小，则电路中电流增大，则L1变亮，两端的电压增大；则L2两端电压减小，则L2变暗；同时R4路中电阻减小，则电流表示数也将增大；故不符合题意，故C错误；若R4短路，则电路中总电阻减小，电路中电流增大；L1变亮；L2两端的电压减小，故L2变暗；而电流表所在支路，电阻减小，则电流增大；故A的示数增大；故D错误；故选A．4. (供选用3-1的考生做)在如图所示的电路中，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是A．外电路的总电阻逐渐变大，电灯两端的电压逐渐变小B．外电路的总电阻逐渐变大，电灯两端的电压逐渐变大C．外电路的总电阻逐渐变小，电灯两端的电压逐渐变大D．外电路的总电阻逐渐变小，电灯两端的电压逐渐变小【答案】D【解析】电灯的数目增多时，电阻变小，电流变大，内电压变大，路端电压变小，D对5.如图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R.当电阻R′受到光照射时小灯泡L将()A．发光B．不发光C．a点电势为高电平D．a点电势为低电平【答案】AC【解析】【考点】简单的逻辑电路．分析：根据门电路的符号判断该门电路为非门；当输出端为高电势时，灯泡会发光，为低电势时，灯泡不发光，所以判断灯泡发光还是不发光，看输入端是高电势还是低电势．解答：解：该逻辑电路为非门电路．非门的特点输入状态和输出状态相反，当电阻R′受到光照时，其阻值将变得远小于R．则R两端的电势差大，R′两端间的电势差小，则输入端为低电势，那么输出端为高电势，a点电势为高电平，小灯泡L发光．故AC正确故答案为：AC点评：解决本题的关键知道门电路的各种符号，以及非门的特点，即输入状态与输出状态相反．6.如图所示，电阻、、的电功率相等，则他们的阻值之比等于（）A．B．C．D．【答案】C【解析】据知、的电相等。
第三章-复杂直流电路-练习题答案(1)(最新整理)
C.2、5
D. 2、6
9、电路如图 3-23 所示，二端网络等效电路参数为( )。
A.8V、7.33Ω B. 12V、10Ω C.10V、2Ω D. 6V、7Ω
10、如图 3-24 所示电路中，开关 S 闭合后，电流源提供的功率
( )。
A.不变
B.变小 C.变大
D.为 0
三、填充题
1、由一个或几个元件首尾相接构成的无分支电路称为___支路__；三条或三条以上支路会聚的 点称为___节点___；任一闭合路径称为___回路___。
关系为( )。
A.U=E-RI B.E=-U-RI C.E=U-RI D.U=-E+RI
7、在图 3-22 中，I=( )A。
A.4
B.2 C.0 D.-2
8、某电路有 3 个节点和 7 条支路，采用支路电流法求解各
支路电流时应列出电流方程和电压方程的个数分别为( )。
A.3、4
B. 3、7
四、计算题
1、图 3-28 所示电路中，已知 E1=40V，E2=5V，E3=25V，R1=5Ω，R2=R3=10Ω，试用支路电流法求 各支路的电流。
解:根据节点电流法和回路电压
定律列方程组得
I1 I2 I3 I1R1 E1 I 2 R2 E2
0
E3 I3 R3 E2 I 2 R2 0
E R总
32 16
Uab=IRab=2*8=16V
R =(7+1)//8 = 4Ω
（b） I总
E R总
32 8
4A
Uab=IRab=7*4= 28V
R =(7//1)+8 = 8 7 Ω 8
(c)
I总
E R总
专题-电学-电路-电路的简化与识别练习题
串联、并联电路的简化及实物图的连接简化电路是初中学生应掌握的一种基本技能，也是物理学习的一个难点。
在很多情况下，将复杂电路简化是解题的关键。
只有掌握这一技能，才能利用串、并联的基本特点对电路进行准确的分析和计算。
在电路的简化中要把握以下原则：(1) 开关闭合时将其连成一条线，开关断开时可去掉。
(2) 被短路的用电器可去掉。
(3) 开路的用电器可去掉。
(4) 电阻不计的导线可以伸长、缩短或者弯曲，电路中同一条导线的两端可以看成是一点。
(5) 电流表可视为导线；（但需要明白它测的是哪段电路的电流值） (6) 电压表可视为断路；（但需要明白它测的是哪段电路的电压值）简化电路的方法：标节点法：不论导线有多长，只要其间没有电源、用电器等，导线两端均可看成同一个点。
按照电流的流向将电路中的各节点依次标上A 、B 、C 、D 等，然后将各用元件连在相对应的节点位置即可。
例1、在图3所示电路中，开关S S 12、都闭合灯L L L 123、、连接方式如何？111S 2例2、如下图，画出简化电路图。
例3、下图所示电路中，画出简化电路图。
二、连接实物电路按照电路图连接实物，是电学中一项重要的实验技能。
连接的方法有很多种, 这里介绍最适用的连接方法。
先通后补法：从电源正极出发，沿电流的方向先连通一条电流的路径，然后再把剩余的原件介入相对应的位置即可。
例题1、根据图所示的电路图，用铅笔画线代替导线，将图中的实物连成电路。
2、3、4、练习题：1、下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。
2、根据图（a）所示的电路图，把图（b）中的器材连成实物电路。
3、请根据图中所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。
4、如下图所示电路，画出相应的电路图。
5、在下边的虚线方框内画出如图（a）所示的实物电路的电路图。
第6题第8题6、（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
初中复杂电路图练习题及答案
初中复杂电路图练习题及答案一、单选题1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是A．只有L1发光 B．只有L2发光C．L1 、L2都发光D．L1 、L2都不发光2、如图四个电路图中，与下面实物图对应的是3、如图所示的电路，下列分析正确的是A．若S1、S2、S3都闭合时，则L1 、L2并联B．若S1、S2、S3都闭合时，则L1 、L2串联 C．S3断开、S1、S2闭合，L1 、L2并联 D．S1闭合、S2、S3断开，L1 、L2串联4、如图所示的四个电路中，开关能使L1 、L2两盏灯同时发光和熄灭的是A BC D5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 A．安全用电的原则是不接触低压带电体，不靠近高压带电体 B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大 D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用、关于物体的导电性能，下列说法中正确的是A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后A．L1发光，L2不发光 B．L1不发光，L2发光 C． L1 和 L2都发光D．L1 和 L2都不发光8、在下图中，两灯泡组成并联的电路的电路图是A B CD9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 A、家用电器不能工作 B、家用电器的寿命会缩短 C、人接触家用电器时可能发生触电事故 D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
复杂电路的简化电路
综合法简化电路一、简化电路的具体方法1 .支路电流法：电流是分析电路的核心。
从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。
例1:试判断图1中三灯的连接方式。
【解析】由图1可以看出，从电源正极流出的电流在A点分成三部分。
一部分流过灯Li, 一部分流过灯L2, 一部分流过灯L3,然后在B点汇合流入电源的负极，从并联电路的特点可知此三灯并联。
【题后小结】支路电流法，关键是看电路中哪些点有电流分叉。
此法在解决复杂电路时显得有些力不从心。
2.等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）。
然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。
例2 :判断图2各电阻的连接方式。
图2【解析】（1）将节点标号，四个节点分别标上1、2。
（2）将各个节点沿电流的流向依次排在一条直线上。
（3）将各个电路元件对号入座，画出规范的等效电路图，如图3所示。
（4）从等效电路图可判断，四个电阻是并联关系。
【题后小结】等电势法，关键是找各等势点。
在解复杂电路问题时，需综合以上两法的优点。
二、综合法：支路电流法与等电势法的综合。
注意点：（1）给相同的节点编号。
（2）电流的流向：由高电势点流向低电势点（等势点间无电流），每个节点流入电流之和等于流出电流之和。
例3:由5个1Q电阻连成的如图4所示的电路，导线的电阻不计，则A、B间的等效电阻为Q。
【策略】采用综合法，设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。

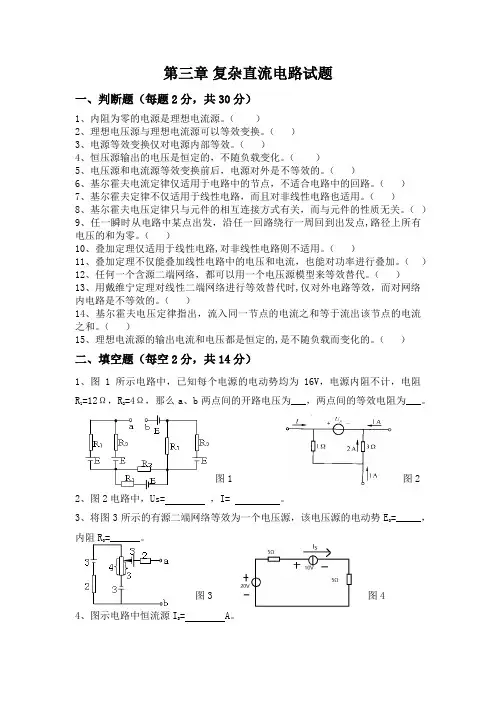

复杂直流电路单元测试题
第三章复杂直流电路试题一、判断题（每题2分，共30分）1、内阻为零的电源是理想电流源。
（）2、理想电压源与理想电流源可以等效变换。
（）3、电源等效变换仅对电源内部等效。
（）4、恒压源输出的电压是恒定的，不随负载变化。
（）5、电压源和电流源等效变换前后，电源对外是不等效的。
（）6、基尔霍夫电流定律仅适用于电路中的节点，不适合电路中的回路。
（）7、基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。
（）8、基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。
（）9、任一瞬时从电路中某点出发，沿任一回路绕行一周回到出发点,路径上所有电压的和为零。
（）10、叠加定理仅适用于线性电路,对非线性电路则不适用。
（）11、叠加定理不仅能叠加线性电路中的电压和电流，也能对功率进行叠加。
（）12、任何一个含源二端网络，都可以用一个电压源模型来等效替代。
（）13、用戴维宁定理对线性二端网络进行等效替代时,仅对外电路等效，而对网络内电路是不等效的。
（）14、基尔霍夫电压定律指出，流入同一节点的电流之和等于流出该节点的电流之和。
（）15、理想电流源的输出电流和电压都是恒定的,是不随负载而变化的。
（）二、填空题（每空2分，共14分）1、图1所示电路中，已知每个电源的电动势均为16V，电源内阻不计，电阻R 1=12Ω，R2=4Ω，那么a、b两点间的开路电压为___，两点间的等效电阻为___。
图1 图22、图2电路中，Us= ，I= 。
3、将图3所示的有源二端网络等效为一个电压源，该电压源的电动势E=_____，内阻R=______。
图3 图44、图示电路中恒流源IS= A。
二、选择题（每题3分，共18分）1．图5所示电路中其中一个节点，I4是（）A、0AB、5AC、10AD、20A图52、图6所示电路，已知每个电源的电动势均为E，电源内阻不计，每个电阻均为R，那么电压表的读数为（）A、0B、EC、2ED、4E 图63、恒压源的输出特点是( )。
高考物理中复杂电路的简化方法——百度文库
R1 b R2
R3 d R4
R5 b R6
R7 d
第 2 步——梳理节点。将 A、a、b、c、d、B 节点依次标在一条直线上，如图所示。
A
a
b
c
d
B
第 3 步——嵌入元件。分别将 R1~R7 共 7 个元件嵌入第 1 步标示的 2 个节点之间。
A
a
R1
b
R2
c
R3
d
B
R5
R6
R7
R4
第 4 步——整理计算。把电阻和导线整理成直角拆线样式，根据串并联关系计算。
A1
R2
R3
R1 A2
S
解析：第 1 步——标节点序号。原电路中的节点如图所示，A、B 为电路中电源外电路 的两个端口。
A1
b1 R2
R3 b2
a1 R1
a2
A2
S
AB
第 2 步——梳理节点。将 A、a1、a2、b1、b2、B 节点依次标在一条直线上，如图所示。
A
a1
a2
b1 b2
B
第 3 步——嵌入元件。分别将 R1~R3、A1 表、A2 表共 5 个元件嵌入第 1 步标示的 2 个 节点之间。
并联关系，利用电阻的串并联公式计算电阻。
【实例 1】（电路简化——节点法）如图所示，电路中的各个电阻值均为 10Ω，则两个
端口 A、B 间的电阻 RAB=________。
A
B
R1
R2
R3
R4
R5
R6
R7
解析：第 1 步——标节点序号。原电路中的节点如图所示，A、B 为电路的两个端口。
Aa
c
a
c
复杂等效电路图练习(修订)
A 1A 3A 2R 1R 2 R 3电学题5．画出等效电路图 6．画出等效电路图|【8．当闭合开关S 0、S 1，断开开关S 2时 9．当S 1、、S 2 均闭合且滑片P 滑到a 端时 当闭合开关S 2，断开开关S 0、S 1时 当S 1、S 2 均断开且滑片P 在a 端时'14．当闭合开关S 1，断开开关S 2和S 3， 15．当S 1、S 2闭合，滑动变阻器的滑片P 在a 端时 ；当闭合开关S 1、S 2，断开S 3时 当S 1、S 2都断开，滑片P 在b 端时 当闭合开关S 3，断开S 1 、S 2时【:16．只闭合开关3S ，滑动变阻器的滑片P 在最左端时 只断开开关1S ，滑片P 移至最右端时·V 1AR 1R 2|S图12、 VAL 1 L 2）S 1S 2R 3R 4`a ~A 1A 2 S 1 S 2 — R 1LbS，滑片P在最右端时只闭合开关1》1．将滑动变阻器的滑片P置于中点M，且只闭合开关S1时；将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时!。
:2．当滑动变阻器的滑片P在B端，只闭合S2时滑片P在B端，开关都断开时当滑片在A端，只闭合S1时—!·1．如图所示，电源电压不变，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P在中点c和端点b时，电路中电流之比；（2）R0与R ab的比值。
|2．如图所示，电源电压不变，电灯L的电阻不变。
开关S闭合时，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：4。
求：（1）滑动变阻器的滑片P在中点c和端点b时，电路中电流之比（2）.电灯L的电阻与滑动变阻器ab间的总电阻的比值等于多少￥…2．如图17所示电路，电源电压保持不变。
当开关S闭合与断开时电压表V1的示数之比为3：2，电压表V2的示数之比为9：10。
(全国通用)中考物理专项练习：电路的简化专项练习word版(2019~2020学年度)
电路的简化一、单选题(本大题共12小题，共24.0分)1. 如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向左滑动的过程中（）A. 电流表A1的示数变小B. 电流表A2的示数变大C. 电压表V的示数变小D. 电灯的亮度变暗2. 如图所示电路，电源电压不变．开关S闭合前，电压表示数为6V；开关S闭合后，电流表A1的示数为0.6A，A2的示数为0.5A，A3的示数为0.9A．下列判断正确的是（）A. 干路电流为 1.1AB. 通过R1的电流为0.1A C. 电阻R2的电阻值为12Ω D. R2和R3交换位置后，电流表A1和A3的示数不变3. 如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A. A的示数是120mAB. A的示数是70mAC. A′的示数是50mAD. A′的示数是30mA4. 如图所示电路，电阻R1标有“6Ω1A”，R2标有“3Ω 1.2A”，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A. 9V 1AB. 3.6V 1.8AC. 9.6V 1AD. 3.6V 0.6A5. 如图所示，电源电压为3V，开关S闭合后，下列说法正确的是（）A. 若用一根导线并联在L1两端，则L1被短路，电压表的示数为3VB. 若L1的灯丝断了，电压表的示数为3VC. 若用一根导线并联在L2两端，则L2被短路，电压表的示数为3VD. 若L2的灯丝断了，电压表的示数为零6. 如图所示的电路中，电源电压保持不变，当S1、S2、S3都闭合，滑动变阻器的滑片移到a端时，R1的功率为P1，电流表A1和A2的示数之比为3：4；若再断开S2，则电流表A1和A2的示数之比为1：2，当S1和S3断开，S2闭合，滑动变阻器的滑片移到b端时，电压表的示数为3V，R1的功率为P1′，已知R1=6Ω，P1：P1′=16：1，下列判断错误的是（）A. 电源电压为9VB. R2的阻值为3ΩC. R2和R3的阻值相等D. R4的最大阻值为12Ω7. 如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A. A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变8. 如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1：R2为（）A. 1： 2B. 2： 1C. 1：3 D. 3：19. 分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表进行简化处理，以下处理方式中正确的是（）A. 把电流表看成是开路的B. 把电流表看成是一条导线C. 把电压表看成是一条导线D. 把电流表看成是一个大电阻10. 如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（）A. U2=U1+U3I1=I2B. U2=U l=U3I1=I2C. U3=U l+U2I1＜I2D. U3=U l+U2I l＞I211. 如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A. A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变12. 某同学连接的电路如图所示，当他将开关断开时，下面的说法中正确的是（）A. 电压表和电流表的读数都变小B. 电压表和电流表的读数都大C. 电压表和电流表的读数都不变D. 电压表读数变为零，电流表的读数不变二、多选题(本大题共4小题，共12.0分)13. 如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的最大阻值为R2，且R1=2R2，灯泡L上标有“6V3W”字样，所用电流表的量程均为0～0.6A和0～3A．当三个开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针的位置相同．当三个开关的状态及滑动变阻器的阻值变化时，电路消耗的总功率也随之变化．下列判断正确的是（不计温度对灯丝电阻的影响）（）A. 电源电压为6VB. R1的阻值为24ΩC. 电路消耗总功率的最小值为0.5WD. 电路消耗总功率的最大值为3.75W14. 如图所示电路中，电源电压不变，标有“6V3W”字样的小灯泡灯丝电阻R2不变，当开关S闭合、滑动变阻器的滑片P滑到A端时，电流表的示数为0.6A，小灯泡正常发光，此时电路的总功率为P1；当开关S断开，滑动变滑器的滑片P滑到B端时，电压表的示数为4.8V，此时电路的总功率为P2．则下列说法正确的是（）A. 电源电压为6VB. R1：R2=5：4C. P1：P2=5：1D. 滑动变阻器R2的最大阻值为48Ω15. 在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是（）A. 两个灯泡中的电流相同，都等于0.27安B. 无论断开S1或S2，电流表的读数都是0.54安C. 无论断开S1或S2，电流表的读数都是0.27安D. 电流表的读数是干路电流，大小等于L1、L2电流之和16. 在如图所示电路中，电源两端的电压保持不变，当闭合开关S1、S3，断开开关S2时，电流表的示数为1.2A；当闭合开关S1、S2，断开开关S3时，电流表的示数为0.3A；当闭合开关S2，断开开关S1、S3时，电流表的示数为0.15A．关于此电路工作情况的分析，下列说法中正确的是（）A. 只闭合开关S1时，电流表的示数为0.3AB. 只闭合开关S2时，电阻R2消耗的电功率是电阻R3消耗的电功率的2倍C. 开关S1、S2、S3都闭合时，电流表的示数为3AD. 只断开开关S2与只闭合开关S2两种情况下电压表的示数之比为2：1三、填空题(本大题共4小题，共8.0分)17. 如图是某家用电热器内部电路结构图，它有高温、中温、低温三个档位，其中R1、R2为加热电阻丝（R1=R2）．其中高温档位是 ______ ，低温档是 ______ ，中温档位是 ______ ．（均选填图中对应的序号）18. 如图所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为多少？当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为多少？若将S1、S2和S3同时闭合会发生什么现象？19. 在如图所示的电路中，合上开关S后，电压表V1的示数为2V，电压表V的示数为6V，电流表A的示数为0.3A．则通过灯L1的电流为 ______ ，电压表V2示数为 ______ ．20. 如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表示数3V，当S1断开，S2闭合时，电压表示数4.5V，则灯泡L1和L2两端的电压分别是 ______ V和 ______ V．四、作图题(本大题共2小题，共10.0分)21. 等效电路图如图所示电路，请你画出下列各情况的等效电路图：①当开关S1、S2都断开时；②当开关S1、S2都闭合时．22. 如图请画出（1）当只闭合S2和S3时，（2）当只闭合S2时，的等效电路图．五、计算题(本大题共23小题，共184.0分)23. 在如图所示的电路中，电流表的量程为0～0.6A，电压表的最程为0～3V，R3=4Ω．求（画出相应的等效电路图）：（1）只闭合开关S1时，电路消耗的功率为4W，则电源电压U=？（2）只闭合开关S2时，灯泡R1正常发光，R3消耗的功率为0.64W，则灯泡的电阻R1=？（写出该小题的解题思路后再求解）（3）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，则变阻器R2的取值范围是多少？24. 在如图14所示的电路中，电源电压为8V，滑动变阻器R2的最大阻值为60Ω，电流表的量程为0～0.6A，电压表的量程为0～15V．求（注：求解时画出相应的等效电路图）：（1）只闭合开关S1时，电流表示数为0.2A．则R1为多少？（2）只闭合开关S2时，电压表示数为3.8V，此时小灯泡L正常发光．则小灯泡L的额定功率P L额为多少？（3）开关S1、S2、S3都闭合时，为保证各电路元件安全使用，则滑动变阻器R2的可调范围和电流表相应的变化范围分别是多少？25. 如图所示电路，电源两端电压不变，灯丝电阻不变．滑动变阻器的最大阻值为R2．开关S1、S2都断开，变阻器的滑片P移至最右端时，灯L恰能正常发光，滑片P移至最左端时，灯L消耗的电功率与它的额定功率之比为9：25，R2消耗的电功率为P2．当两个开关都闭合，变阻器滑片P移至最左端时，电流表示数为1.5A，R1消耗的电功率为9W．此时电路总功率P总：P2=75：4．求：（1）两个开关都闭合，变阻器的滑片P移至最左端时，电路消耗的总功率P总；（2）灯L的额定电功率P L0．26. 如图所示，电源两端电压U保持不变．当开关S1闭合、S2断开，滑动变阻器的滑片P置于B端时，滑动变阻器接入电路的电阻为R3时，电压表V1的示数为U1，电压表V2的示数为U2；当开关S1闭合、S2断开，滑动变阻器的滑片P置于A端时，电阻R1消耗的电功率为P1，电流表A的示数为0.5A．已知：P1=2.5W，U1：U2=1：2，R2=8Ω．求：（1）电源两端的电压U；（2）当开关S1、S2闭合，滑动变阻器的滑片P置于B端时，电路消耗的电功率P．27. 如图所示，当S闭合后V1的示数为7V，电压表V2的示数为9V，若电源电压是12V，求灯L1、L2、L3两端的电压．28. 在如图所示的电路中，电源电压不变，闭合开关S，电压表V1和V2的示数之比为3：5，电流表的示数为1A；若将电压表V1换成电流表A1，则电流表A1的示数为2A；那么R1：R3=？29. 小红同学自制了一个卡通福娃，她想用亮度可调节的红、绿灯做它的眼睛．她选用规格“6V3W”的红灯和“6V6W”的绿灯及“18Ω 1.5A”的滑动变阻器等元件设计了如下电路．当闭合开关S、S1、S2、滑动变阻器的滑片P移至b端时，两灯都正常发光（电源电压不变）．问：（1）电源电压为多少伏？（2）两灯都正常发光时电流表的示数为多少？（3）S、S2闭合、S1断开，电流表示数为0.25A时．滑动变阻器连入电路的电阻为多少？（4）该电路中最大电功率和最小电功率分别为多少？30. 如图所示电路中，电源电压为12V，R2=20Ω．当S1，S2合上时，电流表示数为0.8A，当S1，S2断开时，电流表示数为0.2A．求R1和R3的值．31. 一电学兴趣小组的同学制作了一个多档位电热器模型．为了分析接入电路的电阻对电热器电功率的影响，他们将电表接入电路中，其电路图如图所示．当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P3′，测得此时电阻R2消耗的电功率为1.6W．已知2U1=U2，P3=4P3′，电源两端电压保持不变，则：（1）求出电阻R1与R2的比值．（2）兴趣小组的同学通过测量与分析发现，当开关S1、S2、S3都闭合时，电路消耗的电功率最大，这个最大电功率是多少？32. 如图所示的电路中，电源两端电压U保持不变．当只闭合开关S1时，电压表的示数为U1，电流表的示数I1为1A，电阻R1消耗的电功率P1为4W，电阻R2消耗的电功率为P2．当开关S1、S2都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′．已知P2：P2′=1：4，U1：U2=2：1．求：（1）电流表的示数I2为多少安？（2）电源两端的电压U为多少伏？（3）当开关S1、S2都闭合时，通电5min，电阻R2产生的热量为多少焦？33. 如图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响．求：（1）滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电压表和电流表的读数是多少？（2）若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率？34. 在图所示的电路中，电源电压为220V；R1、R2、R3为定值电阻，但是它们的具体电阻数值都没有标注，知道它们电阻的可能值是44Ω、88Ω、176Ω或220Ω．闭合开关S，在断开S1、S2与闭合S1、S2两种状态下，电流表的示数之比为1：10．电路消耗电功率有四种可能的情况，其中消耗电功率的最大值是1100W．求：（1）R2的电阻值；（2）在开关S闭合，S1、S2断开的状态下，电压表示数可能各是多少？35. 如图所示，R1=20Ω，R2=10Ω，电源电压保持不变．（1）当S2闭合，S1、S3断开时，R1两端的电压为4V，求电流表的示数和电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数．36. 如图所示，电源电压保持不变，滑动变阻器最大值为R1=40Ω，小灯泡的电阻为10Ω且保持不变．当S1、S2均闭合且滑片P 滑到b 端时，电流表A1、A2的示数之比为3：2；当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W．求：（1）电阻R2的阻值；（2）当S1、S2均闭合且滑片P在b端时，电压的示数；（3）整个电路消耗的最小电功率．37. 如图所示，小灯泡L标有“6V 1.5W”字样，R2为阻值未知的定值电阻器，电源电压为12V保持不变．（1）若开关S1闭合，S2断开，滑动变阻器R1的滑片在它的中点时，小灯泡恰能正常发光．求：滑动变阻器R1的最大阻值．（2）若开关S1闭合，S2断开，滑动变阻器R1的滑片P移到最左端时，求：小灯泡这时的实际功率．（小灯泡灯丝的电阻视为不变）（3）若保持滑动变阻器R1的滑片P在左端不动，将开关S1、S2均闭合，此时电流表的示数为1.25A，求：R2的阻值．38. 如图所示，电源电压为6V，并保持不变，当S l、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为 ______ Ω；当S1、S3断开，S2闭合时，电压表示数为4V．则R2的电阻值为 ______ Ω；如果电路中只闭合S3，电压表示数是 ______ V．39. 如图所示，电源两端电压保持不变，当开关S1闭合、S2断开，滑动变阻器的滑片P移到B端时，变阻器连入电路电阻为R B，此时电流表的示数为I1，电阻R2的电功率为P2，电阻R B的电功率为P B；当开关S1断开、S2闭合时，电流表的示数为I2，电阻R2的电功率为P2’．已知P2：P2′=49：144．求：（1）I1：I2；（2）当开关S1、S2都断开，滑动变阻器的滑片P在C点时，变阻器接入电路的电阻为Rc，电压表V1的示数为U1，电压表V2的示数为U2，电流表的示数为I3，此时电阻R C的电功率为P C．已知U1：U2=3：8，I2：I3=9：7．试计算第一种状态和第三种状态中连入电路中的变阻器消耗的电功率之比P B：P C．（请画出相关电路状态的等效电路图）40. 如图所示电路，电源电压不变，R1=18Ω，小灯泡L标有“6V3W”（电阻不变），滑动变阻器的最大阻值为50Ω，电流表的量程是0～0.6A，电压表的量程是0～3V．当闭合开关S1、断开S2、S3时，电流表示数为0.2A．求：（1）小灯泡L的电阻R L；（2）电源电压U；（请画出等效电路图）（3）只闭合S2时，在所有元件都安全的情况下，小灯泡功率的变化范围．（请画出等效电路图）41. 如图所示，电源电压保持不变，滑动变阻器最大阻值R1=40Ω，小灯泡电阻为10Ω且保持不变，两电流表的量程为0-3A．当S1断开、S2、S3闭合且滑片P位于b端时，电流表A1、A2的示数之比为3：2；当S1、S2、S3均断开且滑片P置于ab中点时，小灯泡L功率为10W．（1）电阻R2的阻值；（2）当S1、S2、S3均闭合，在不烧坏电流表的情况下，求滑动变阻器消耗的最大功率和最小电功率．42. 如图所示的电路中，电源电压为24伏且保持不变．开关S闭合，滑动变阻器的滑片P至A端时，电流表示数为1安；当S断开，滑片P滑到变阻器中点O时，电压表示数为12伏．求：①滑动变阻器的最大阻值和灯泡的电阻；②若电压表量程为0～15伏，断开关开S，在电压表不超过量程的情况下，灯泡的最小功率．43. 如图1所示的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电压变化关系如图2所示，求：（1）R1的阻值大小；（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压；（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率．44. 科技小组的同学们设计了一个多档位的电热器模型，电路实物连接示意图如图所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R3．将滑动变阻器的滑片P置于中点M，且只闭合开关S1时，电压表V1的示数为U，电流表的示数I1为0.8A；将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时，电压表V1的示数为U，电流表的示数为I2，R2消耗的电功率P2为2.7W．（1）求电流表的示数I2；（2）将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时，电压表V2的示数为3U，求此时R1消耗的电功率P1．45. 在如图所示的电路中，电流表的量程为0～0.6A，电压表的最程为0～3V，R3=4Ω．求（画出相应的等效电路图）：（1）只闭合开关S1时，电路消耗的功率为4W，则电源电压U=？（2）只闭合开关S2时，灯泡R1正常发光，R3消耗的功率为0.64W，则灯泡的电阻R1=？（写出该小题的解题思路后再求解）（3）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，则变阻器R2的取值范围是多少？六、综合题(本大题共5小题，共50.0分)46. 如图所示，是某种“电子测重仪”的原理图．其中电源两端电压U恒为3V，A为托盘，P为金属滑片且固定在托盘下的弹簧上，并能随弹簧上下滑动．开关S闭合，当托盘中不放物体时，P位于R的最上端，R0的电功率为P1；当称量物体质量达到最大值时，滑片P位于R的最下端，R0的电功率为P2，且P1：P2=1：9．求：电子测重仪正常工作过程中，电压表示数的范围．（请画出相关电路的等效电路图）47. 如图1所示电路中均为实验室常用电表，已知R1＞R2，电压表V1、V2、V3的示数分别为U1、U2、U3，且有两块电压表指针偏转均如图2所示；电流表A1、A2的示数分别为I1、I2．（1）I1、I2的大小关系式为 ______（2）求U1、U2、U3的值及电源电压U分别为 ______48. 如图所示电路，当开关S闭合后，思考下列问题：（1）若S1断开，画出此时实际工作的电路图（等效电路）；（2）若S1闭合，电表A的示数为3.5A，且在6s内通过L2的电量为12C，则A1的示数为多少？49. 如图所示，电源电压不变，但开关S闭合后，V1和V2表的示数分别为4V、6V，当将灯L1、L2的位置互换后，两电压表的示数均不变．求灯L1、L2、L3两端及电源电压各是多少？50. 如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，（1）通过L1和L2的电流分别是多大？（2）电流表A3的读数是多少？2018届中考物理专项练习--电路的简化（含答案、全国通用）【答案】1. A2. D3. A4. B5. A6. A7. D8. A9. B 10. A11. D 12. C 13. ACD 14. ABD 15. ACD16. ABD17. 丁；乙；甲丙18. 解：（1）当S1闭合、S2和S3都断开时，两灯泡串联，电流表A1、A2测电路中的电流，电流表A3被短路，则电流表A3的示数为0A，因串联电路中各处的电流相等，所以，电流表A1、A2的示数相等，均为1A；（2）当S2和S3闭合、S1断开时，两灯泡并联，电流表A1测通过L1的电流，电流表A2测通过L2的电流，电流表A3测干路电流，因并联电路中干路电流等于各支路电流之和，所以：I A1=I A-I A2=4.5A-1.5A=3A；（3）将S1、S2和S3同时闭合后，会造成电源短路，烧坏电流表和电源．答：当S1闭合、S2和S3都断开时，电流表A2和A3的示数依次为1A、0A；当S2和S3闭合、S1断开时，电流表A1的示数为3A；若将S1、S2和S3同时闭合会发生短路现象．19. 0.3A；4V20. 3；1.521. 解：①根据电流的流向，当S1、S2都断开时，电流从电源正极流出，电流依次通过L1、L3和电流表回到电源负极，由此画出等效电路如图所示：；②根据电流的流向，S1、S2都闭合时电流从电源正极流出分成两支，一支通过L2、S2，一支通过L1，汇合后经开关S2、电流表回到电源负极，由此画出等效电路如图所示：．22. 解：（1）当只闭合S2和S3时，R2短路，电路中只有R1，如下图左所示；（2）当只闭合S2时，R1与R2串联，等效电路图如下右图所示；23. 解：（1）只闭合开关S l时，等效电路如下图：电源的电压为U===4V；（2）只闭合开关S2时，等效电路如下图：思路一：R1=R-R3→R=→I=I3=，思路二：R1=电路中电流为I1=I3===0.4A，此时R3两端的电压为U3===1.6V，电阻R1两端的电压为U1=U-U3=4V-1.6V=2.4V；电阻R1的阻值为R1===6Ω；（3）只闭合开关S3时，等效电路如下图：①灯泡正常发光时的电流为0.4A，电流表的量程为0～0.6A，则电路中的最大电流为I=0.4A，此时电路中的总电阻为R===10Ω，滑动变阻器接入电路的最小值为R2=R-R1=10Ω-6Ω=4Ω；②当滑片右移时，在不损坏电压表的情况下有：电压表的示数U2=3V，R1两端的电压为U1′=U-U2=4V-3V=1V，此时通过滑动变阻器的电流为I2=I1′===A，滑动变阻器接入电路的最大阻值为R2===18Ω；∴变阻器R2的阻值范围是4～18Ω．答：（1）电源电压为4V；（2）灯泡的电阻为6Ω；（3）变阻器R2的取值范围为4～18Ω．24. 解：（1）只闭合开关S1时，等效电路图如图1，R1===40Ω；（2）只闭合开关S2时，等效电路图如图2，I L===0.105A，小灯泡L的额定功率为：P L额=U L I L=3.8V×0.105A=0.399W；（3）开关S1、S2、S3都闭合时，等效电路图如图3，干路电流最大，只能到达0.6A，此时通过R2的电流最大：I2大=0.6A-0.2A=0.4A，R2的最小值为：R2小===20Ω，所以滑动变阻器R2的可调范围是20Ω～60Ω．当滑动变阻器R2接入电阻最大为60Ω时，I2小===0.13A，这时干路电流最小为I小=0.2A+0.13A=0.33A，所以电流表相应的变化范围是0.60A～0.33A．答：（1）R1的阻值为40Ω；（2）小灯泡L的额定功率为0.399W；（3）开关都闭合时为保证各电路元件安全使用滑动变阻器范围为20Ω～60Ω，电流表相应的变化范围为0.60A～0.33A．25. 解：（1）设灯泡额定功率为P L0，根据已知条件得，∵一定，∴=，∴=，∴．当闭合S1、S2，变阻器滑片P移至最左端时，可以列出以下等式：∵⇒由①，②，③式得∴把代入④整理得=4.5W设开关闭合时变阻器的功率为P′2，即=4.5W又∵P总=P1+P′2，∴P总=9 W+4.5 W=13.5 W．（2）∵P总=UI3，∴=9V．∴=18Ω∴×18Ω=27Ω=3W当S1、S2都断开，滑片P在最右端时，电路如图甲所示；当S1、S2都断开，滑片P在最左端时，电路如图乙所示；当S1、S2都闭合，滑片P在最左端时，电路如图丙所示．答：（1）闭合S1、S2，变阻器的滑片P移至最左端时，电路消耗的总功率13.5 W，（2）灯L的额定功率3W．26. 解：（1）当开关S1闭合、S2断开，滑动变阻器的滑片P置于B端时，等效电路如图甲所示．当开关S1闭合、S2断开，滑动变阻器的滑片P置于A端时，等效电路如图乙所示．当开关S1、S2都闭合，滑动变阻器的滑片P置于B端时，等效电路如图丙所示．乙图中R1和R2串联：有P=UI得：U R1===5V，由欧姆定律得：U R2=I2R2=0.5A×8Ω=4V；∵串联电路的总电压等于串联的各部分电路两端的电压之和，∴电源两端的电压：U=U R1+U R2=5V+4V=9V；（2）乙图中由欧姆定律得：R1===10Ω，甲图中R1、R2和R3串联：∵U=IR，∴=，∴R3=R1=×10Ω=20Ω，丙图中R3单独接入：P===4.05W．答：（1）电源两端的电压为9V；（2）当开关S1、S2闭合，滑动变阻器的滑片P置于B端时，电路消耗的电功率P为4.05W．27. 解：V1并联在L1和L2两端，测的是L1与l2电压之和：则U1+U2=7V ①V2并联在L2和L3两端，测的是L2与L3电压之和：则U2+U3=9V ②电源电压是12V：则U1+U2+U3=12V ③③-①得：U3=5V③-②得：U1=3V ④将④代入①可得：U2=4V答：灯L1、L2、L3两端的电压分别为3V、4V、5V．28. 解：去掉电压表后可知三个电阻串联，电压表V1和V2的示数之比为3：5，由串联电路中电压跟电阻成正比的特点可得：（R1+R2）：（R2+R3）=3：5----①U=I（R1+R2+R3）即：U=1A×（R1+R2+R3）----②若将电压表V1换成电流表A1，电路中只有R3接在电源两端，可得：U=I′R3即：U=2A×R3③根据②③可得R1+R2=R3，代入①可得R1：R3=1：3．答：R1：R3=1：3．29. 解；（1）S、S1、S2都闭合、滑片P在b端时，两灯并联，R1=0，因为两灯都正常发光，所以电源电压U=6V．（2）两灯都正常发光时，两灯两端的电压等于其额定电压，两灯的电功率等于其额定功率，红灯通过的电流为： ==0.5A；绿灯通过的电流为， =，电流表A的示数为干路中的电路流：I=I红+I绿=0.5A+1A=1.5A；（3）当S、S2闭合，S1断开时，变阻器R1与L绿串联．R绿===6Ω，串联电路的总电阻，R===24Ω，滑动变阻器连入电路的电阻R1=R-R绿=24Ω-6Ω=18Ω；（4）当S、S1、S2都闭合，滑片P在b端时，滑动变阻器的电阻为0，两灯并联并且两灯都正常发光，此时总电阻最小，电路中的电功率最大，P大=6W+3W=9W；当S、S1闭合、S2断开，滑片P在a端时，滑动变阻器与红灯串联，此时总电阻最大，电路中的电功率最小，此时R1=18Ω，R红===12Ω，最小功率，P小===1.2W．答：（1）电源电压为6V．（2）两灯都正常发光时电流表的示数为1.5A．（3）S、S2闭合、S1断开，电流表示数为0.25A时．滑动变阻器连入电路的电阻为18Ω．（4）该电路中最大电功率和最小电功率分别为9W、1.2W．30. 解：（1）当S1，S2合上时，R3被短路，电路R1和R2并联；∴，∴通过R1的电流为：I1=I-I2=0.8A-0.6A=0.2A，∴（2）当S1，S2断开时，电路R2和R3串联，∴，∴R3=R总-R2=60Ω-20Ω=40Ω．答：R1=60Ω、R3=40Ω．31. 解：（1）当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3，有当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P3′，有又2U1=U2，P3=4P3′③由①②③得R1：R2=1：4（2）∵I1：I2=2：1，∴，∴R3=R2-2R1，又R2=4R1∴R3=2R1设电源电压为Up2=1.6w，即，即，最大功率为（电阻全部换成R1）答：（1）求出电阻R1与R2的比值是1：4．（2）最大电功率是18w．32. 解：当只闭合开关S1时，等效电路如图甲所示：当开关全闭合时，等效电路如图乙所示：（1）只闭合开关S1时，由功率公式可得：R1=；由图甲、乙得： ===，即=；故I2=2I1=2A；（2）由欧姆定律得：U=IR则：=；则解得：R3=3R2；因电源两端的电压不变，由甲乙可得：I1（R1+R2+R3）=I2（R1+R2）则可解得：R2=2Ω；电源电压U=I（R1+R2）=2A×（4Ω+2Ω）=12V．（3）由图乙可得：电阻R2产生的热量：Q=I22R2t=（2A）2×2Ω×5×60s=2400J．答：（1）电流表示数I2为2A；（2）电源电压为12V：（3）电阻R2产生的热量为2400J．33. 解：（1）由题意知L1、L2的阻值R1、R2分别为：R1===20Ω，R2===30Ω当P放在最左端时，滑动变阻器连入电路的阻值为0，电压表被短路，示数为0；L1、L2并联，电流表测量干路电流．∴I=I1+I2=+=+=0.5A．（2）只有一盏灯接入电路时，应是L1或L2与滑动变阻器串联，电路的总功率决定于电源电压和电流（电流表的示数）．电路中的总电阻R=R1（或R2）+Rp，∴电路中的电流等于I==≤=0.3A＜0.6A＜1.5A，∴电流表、滑动变阻器始终安全．加在滑动变阻器两端的电压U P=U-U灯，若电压表安全，有U P=U-U灯≤3V，若1：当让灯1工作时，则总电路的中电压表最大电压为3V，这总电阻最大为40欧姆则：p min===0.9W2：当是灯2工作的时候，电路最大总电阻为60欧姆，则：p min===0.6W答：（1）电压表和电流表的读数分别是0V、0.5A；（2）整个电路至少消耗的电功率是0.9W或0.6W．34. 解：（1）当开关S、S1、S2都闭合时，R1、R2、R3并联，此时电路消耗的电功率最大则I并==5A，R并==44Ω当开关S闭合，S1，S2断开时，R1、R2、R3串联此时的电流I=I并=0.5A此时的总电阻R串==440Ω根据以上计算，可以确定三个电阻应选：88Ω、176Ω、176Ω．电路消耗电功率有四种状态．由P=可知：在电源电压一定时，电功P的大小只取决于电阻R的大小，①当开关S、S l、S2都闭合时，电路如图甲；②当开关S闭合，S1、S2断开时，电路如图乙；③当开关S、S2闭合，S1断开时，电路如图丙；④当开关S、S l闭合，S2断开时，电路如图丁．由图丙、丁看出，若R1=R3，电路只有三种工作状态，因此R1≠R3不能同时是176Ω，所以R2只能是176Ω．答：R2的电阻值为176Ω．（2）电阻连接的顺序只有两种情况：R1=88Ω，R2=176Ω，R3=176Ω或R1=176Ω，R2=176Ω，R3=88Ω当开关s闭合，S1、S2断开时，R1、R2、R3串联，电压表测量的是R1的电压：当R1=88Ω时：U1=44V当R1=176Ω时：U1′=88V因此，电压表示数的可能值是：44V和88V．答：在开关S闭合，S1、S2断开的状态下，电压表示数可能是44V和88V．35. 解：（1）当S2闭合，S1、S3断开时，R1与R2串联，对R1由欧姆定律得：I===0.2A，电源的电压为U=I（R1+R2）=0.2A×（20Ω+10Ω）=6V．（2）当S2断开，S1、S3闭合时，R1与R2并联，总电阻为：R==则电流为I1===0.9A答：（1）当S2闭合，S1、S3断开时，电流表示数为0.2A，电源电压为6V．（2）当S2断开，S1、S3闭合时电流表的示数为0.9A．36. 解：（1）当S1、S2均闭合且滑片P滑到b端时，小灯泡L短路，R1、R2并联，A1测总电流I，A2测R2电流I2因为I：I2=3：2，根据并联电路电流规律：I=I1+I2，得I1=I-I2所以：由于R1与R2并联，电压相等，所以电流与电阻成反比，即所以：；（2）当S1、S2均断开且滑片P置于变阻器中点时，小灯泡L和R1串联根据：P=I2R L可得I===1A滑片在中点时，R1=20Ω根据串联电路电阻规律：R=R1+R L=20Ω+10Ω=30Ω电源电压：U=IR=1A×30Ω=30V当S1、S2均闭合且滑片P在b端时，电压表测电源电压，所以电压表示数U示=30V；（3）当S1、S2均断开且滑片P滑到端b时，电路总电阻最大，电路消耗电功率最小电路总电阻：R′=R1′+R L=40Ω+10Ω=50Ω电路总功率：P===18W；答：（1）电阻R2的阻值是20Ω．（2）当S1、S2均闭合且滑片P在b端时，电压表的示数是30V．（3）整个电路消耗的最小电功率是18W．37. 解：（1）当S1闭合、S2断开，P在R1中点时，等效电路如图所示，灯L与R1′串联接在电源上，∵灯正常工作，∴I===0.25A，R L===24Ω，R串===48Ω，∵R1′=R1=R串-R L=48Ω-24Ω=24Ω，∴R1=24Ω×2=48Ω．（2）S1闭合、S2断开，P在R1最左端时（等效电路如图所示），R1与L串联接在电源上，。
初中物理复杂电路的识别与简化
' '基础强化第十一讲 复杂电路的识别与简化【例 1】 图中仅画出了某电路的一部分．已知流过灯泡的电流为 2 安，流过 R 1 的电流为 1 安，方向如图中箭头所示，则流过变阻器 R 2 的电流是（ ） A ．3安，方向 a →b B ．3安，方向 b →aC ．1安，方向 b →aD ．只有画出整个电路，才能作出正确判断【解析】 几个电流汇合的点叫做结点．汇合在结点的电流代数和应为零（规定流入 结点为正，流出结点为负） ．或者说，流入结点的电流应与流出结点的电流大小相等，则 流过变阻器 R 2 的电流为（2 安－1 安=1 安），方向为 b → a ．答案：C【例 2】 在图所示电路中，电表①应是 表；电表②应是 表；电表③应是 表；电表④应是 表．【答案】 电流、电压、电流、电压 【例 3】 如图所示，电流表 A 1、A 2、A 3 的示数分别为30mA 、50mA 、70mA ，则电流表（）A ．A 的示数是 120mAB ．A 的示数是 70mAC ． 答案：A 、C能力提高A 的示数是 80mAD ． A 的示数是 30mA【例 4】 如图所示电路，开关闭合时，电压表 读数是 0.2A ．如果把电压表的V 1 读数是 4V ，电压表 V 2 的读数是 6V ，电流表 A 的 V 1 换成电流表 A 1 ，电压表 V 2 成电流表 A 2 ，电流表 A 换成电压表 V ，则电压表的读数是（ ） A ．2V B ．4V C ．6V D ．10V【答案】 D【例 5】 [06 山西 ] 如图所示电路，电源电压为 6V ，且恒定不变． 现有两只 4 的电阻， 一块电压表和一块电流表，从中任选 3 个元件填入图中的圆圈内组成正确的电路，当闭合开关 S 后， 下列电表示数不可．能．．出现的是（ ）【答案】A 【例 6】 如图所示的电路中，电源电压保持不变，电流表标有“ 0—0.6A —3A ”， a 、 b 为两个接线柱．现将两只阻值相同的电阻按串联或并联的方式连接后接在 a 、 b 两点间．当第一次电 阻以某种连接方式接人时，电流表选“ 0—0.6A ”量程即可，当第二次电阻以另一种连接 方式接入电路时，电流表必须换为“ 0—3A ”的量程．则关于电阻的连接方式以及两次电 流表的示数关系，下列判断正确的是（ ）A ．第 1 次两只电阻以串联方式接入，两次电流表示数之比为B ．第 1 次两只电阻以串联方式接入，两次电流表示数之比为C ．第 1 次两只电阻以并联方式接入，两次电流表示数之比为D ．第 1 次两只电阻以并联方式接入，两次电流表示数之比为【答案】 AI 1 : I 2 I 1: I 2I 1 : I 2 I 1 : I 2 1: 41: 21: 4 1: 2| 初二·物理·竞赛班·教师版| 第 11 讲- 1 -A ．电流表的示数为2AB ．电压表示数为 6VC ．电流表的示数为 3AD ．电压表示数为 3V121 22【例 7】 如图甲所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。
复杂直流电路测试题及答案
复杂直流电路测试题及答案1.选择题(每题3分，共12分)(1) 电路如图2 -1所示，已知每个电源的电动势均为E，电源内阻不计，每个电阻都为R,则电压表的读数为______。
① 0② E③ 2E④ 4E(2) 电路如图2-2所示，正确的关系式是______。
①②③④(3) 电路如图2 - 3所示,正确的关系是______。
(4) 下面的叙述正确的是______。
①电压源和电流源不能等效变换②电压源和电流源变换前后内部不等效③电压源和电流源变换前后对外不等效④以上三种说法都不正确2.填空题(每空2分，共34分)（1）基尔霍夫电流定律指出：流过电路任一节点为零，其数学表达式为；基尔霍夫电压定律指出：从定律的任意点出发饶任意回路一周回到该点，为零，其数学表达式为。
（2）如图2-4所示的电路中，有个节点，条支路，个回路。
（3）如图2-5所示的电路中，已知电源电动势E = 12 V ,电源内阻不计，电阻R1、R2两端的电压为2V和6V ，极性如图中所示。
那么电阻R3、R4和R5两端的电压大小分别为、和，并在图上标出电阻两端的极性。
（4）图2-6所示的电桥电路中，已知电阻R1、R2和R3中的电流分别是25mA、15mA 和10mA，方向如图中所示。
那么流过电阻R4、R5和R6种的电流大小分别是、和，并在图上标出电流方向。
(5) 将图2-7所示的有源二端网络等效为一个电源，该电压源的电动势E0= ，内阻r0= 。
(6) 将图2-8所示的有源二端网络A, 如将电压表接在a、b两端点上，其读数为100 V; 如将电流表姐在a、b两端点上，其读数为2A。
那么a、b两点间的开路电压为，两点间的等效电阻为。
3.计算题（每题10分，共40分）（1）电路如图2 - 11所示，已知电源电动势E1= 6 V、E2= 1 V , 电源内阻不计，电阻R1= 1Ω,R2 = 2Ω, R3= 3Ω。
使用支路电流法求各支路上的电流。
（2）电路如图2-12所示，已知电源电动势E1= 8 V、E2= 12 V , 电源内阻不计，电阻R1= 4Ω,R2 = 1Ω,R3= 3Ω。
初中物理竞赛及名校自主招生备考专项训练-复杂电路的简化与等效
初中物理竞赛及名校自主招生备考专项训练-复杂电路的简化与等效一般混联电路比较复杂，在题目中出现时，有时故意将电路图抽象化、隐蔽化，使我们不容易很快看出电阻的串并联关系，画“等效电路”就是对比较复杂的电路运用串并联电路的知识进行分析，画出简明的等效电路，这种科学方法即“等效替代”的方法。
将比较复杂的电路画成简明的等效电路是电路计算中十分重要的一步。
本节将介绍几种常见的简化电路的方法，为了下文的表述方便以及让读者能够更清晰地理解这些方法，需要先介绍一个重要的概念——电势。
一、电路中导线节点的电势众所周知，在地球表面附近，物体都有自己的髙度，物体受到的重力的方向都是竖直向下的(即沿着重力的方向)。
电势就相当于是电路中的“髙度”，在电源外部，电流从电源正极流出，经过用电器后流回到电源负极，电源正极处的电势最髙，电源负极处的电势最低，当电流经过用电器时，沿着电流方向电势逐渐降低。
电势的减少量实际上等于用电器两端的电压，即当电流I 流经阻值为R 的电阻时，电势降低了U IR =。
电压实际上是电势之差。
电势和电压的单位都是伏特。
在图8.128(3)所示的电路图中，已知电源电压为12 V U =，15 4 R R ==Ω，2=18 R Ω，3 6 R =Ω，412 R =Ω。
从电源正极开始，依次用字母A ，B ，C ，D 标记电路中导线的连接处(即节点)，由于导线没有电阻，电流经过导线时电势不降低，同一导线两端的电势相等，可以用同一个字母标记。
设电源负极D 点处电势为0，由于电源电压为12 V U =，则A 点的电势为12 V 。
根据串并联电路的规律，容易求出通过各个电阻的电流分别为1=1.2 A I ，2=0.4 A I ，30.8 A I =，40.2 A I =，50.6 A I =。
则从A 到B ，电势降低了111 4.8 V U I R ==，所以B 点的电势为7.2 V ；从B 点到C 点，电势降低了333 4.8 V U I R ==，所以C 点的电势为2.4 V ；从C 点到D 点，电势降低了444 2.4 V U I R ==(或555 2.4 V U I R ==)，因此D 点电势为零，这和我们假设的D 点电势为零相符。
电路的简化(答案)
电路的简化1．在图所示电路中A、当K1、K2都闭合时，L1、L2都亮；B、当K1断开，K2闭合时，L1不亮，L2亮；C、当K1闭合，K2断开时，L1、L2都不亮；D、当K2断开，K1闭合时，L1亮，L2不亮。
电阻100欧，L2电阻4002．图中电源电压10伏保持不变，L欧，当L1灯丝烧断后，各表读数A、电流表读数0.025安，V读数0，V2读数10伏B、电流表读数0，V2读数0，V读数0C、电流表读数0.02安，V2读数8伏，V读数0D、电流读数0，V2读数0，V读数10伏3．在图所示的电路中，已知R1=R2=R3=R4=3欧，当电键K闭合时，电压表的示数为12伏，那么电流表的示数为( )A、1安B、2安C、4安D、16安4．如图所示，滑动变阻器R的总电阻为60欧，定值电阻R0=60欧，电源电压18伏。
断开电键K，移动滑动片P使电压表的示数为9伏，然后闭合电键K，则通过R0的电流为( )A、0.12安。
B、0.15安。
C、0.24安。
D、0.45安5．如图所示电路中，电流表A1、A2、A3的示数比为5:3:1，则电阻R1、R2、R3之比为( )A、1:3:5B、3:5:15C、1:1:2D、2:2:16．图所示的电路中，电源电压保持不变，电阻R1为10欧，R2为20欧，R3的阻值不等于零。
当断开电键K时，电压表的示数为6伏，当闭合电键K时，电压表的示数可能是( )A、11伏B、10伏C、9伏D、8伏7．已知R1=2欧姆，R3=5欧姆，R2=R4，电压表读数U1=2.4伏=4伏特，则电阻R2为特，UA、4欧姆；B、6欧姆；C、8欧姆；D、10欧姆。
8．在图所示的电路中，电阻R1=10欧姆，R2=4欧姆，R3=6欧姆，R4=3欧姆，电压U=12伏特，且保持不变。
如在a、b间接一电阻，使流过R3的电流为零，则R的阻值为___1.2____；如在a、b间接一电压表，其读数为___9_____伏特：如在a、b间接一电流表，其读数为___10/3_____安培。
初中复杂电路图练习题
初中复杂电路图练习题电压的测量要测量谁的电压，则电压表就与谁并联；并联时，电压表的两个接线柱是直接接在那个用电器的两端。
电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视为断路，从电路两节点间去掉。
电流的测量要测量谁的电流，则电流表就与谁串联。
电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
串联和并联串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路。
并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。
知识点一：电路简化步骤1. 将闭合的开关变成导线，将断开的开关去掉。
开关闭合时等效于一根导线。
开关断开时等效于断路，可从电路两节点间去掉，如果和用电器串联，用电器也可以去掉。
. 将电压表去掉。
因为电压表的理想内阻无穷大，通过它的电流为零，可将其从电路中“拆除”，即使电压表两端断开，来判断电流路径。
3. 将电流表变成导线。
由于电流表的存在，对于弄清电流路径，简化电路存在障碍。
因电流表的理想内阻为零，故可采用“去掉法”排除其障碍，即将电流表从电路中“去掉”，并将连接电流表的两个接线头连接起来。
. 合并导线上的节点，分析各用电器是串联还是并联。
. 画出等效电路图。
6. 判断电压表和电流表各测量哪个用电器的电压和电流，画入电路图。
步骤4的方法：电流法：即从电源正极出发，顺着电流的流向看电流的路径是否有分支，如果有，则分支之间是并联关系。
如果电流的路径只有一条，则各元件之间为串联。
滑移法：所谓“滑移法”就是把电压表正、负接线柱的两根引线顺着导线滑动至某用电器的两端，从而确定测量对象的方法，但是滑动引线时不可绕过用电器和电源。
拆除短路法被短路是用电器两端被导线直接连通而造成的。
图1为常见的短路模型。
当有电流流到A时，电流会直接经过导线流到B，而不会通过电阻R流到B。
由于R被短路，没有电流流过，故可将电阻从电路中“拆除”，拆除后的等效电路如图2所示。
复杂电路简化练习题
复杂电路简化练习题一、单选题(共10道，每道10分)1.如图所示电路，开关S闭合后，电压表V1的示数为3.8V，V2的示数为6V。
则灯L1两端电压和电源电压分别是( )A.2.2V、6VB.3.8V、6VC.2.2V、3.8VD.6V、2.2V2.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则灯泡L1和L2两端的电压分别为( )A.1.7V、6.8VB.6.8V、1.7VC.1.7V、8.5VD.8.5V、1.7V3.如图所示，当开关S闭合后，电压表V1和V2的示数分别为6V和3V，则( )A.电源电压为9VB.灯L2两端的电压为3VC.灯L1、L2两端的电压均为3VD.以上都不正确4.如图所示，开关闭合后，电压表V1和V2的示数分别为10V和4V，则灯L2两端的电压为( )A.4VB.6VC.10VD.14V5.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是( )A.4.5VB.5.5VC.3VD.2V6.如图所示的电路中，闭合开关，电流表A1的示数是1.2A，电流表A2的示数为0.9A，电流表A3的示数为1.5A，则通过L2的电流是( )A.0.3AB.0.6AC.0.9AD.1.2A7.如图所示，当开关S闭合后，下列说法不正确的是( )A.灯L1与灯L2是串联，且灯L1被短路B.电压表可测出灯L1两端的电压C.电流表A1测的是灯L1和L2的总电流D.电流表A2测的是灯L2的电流8.如图所示，当开关S闭合后，电流表A1的示数为0.12A，A2的示数为0.04A，电压表V 的示数为3V。
则下列说法错误的是( )A.通过灯L1的电流的电流为0.12AB.通过灯L2的电流为0.04AC.灯L1的电压为3VD.电源电压为3V9.如图所示的电路图，下列关于电路的说法中正确的是( )A.灯L1和L2并联，电流表测量干路电流B.灯L1和L2串联，V1测量L2的电压，V2测量L1的电压C.电压表V1和V2都测量电源电压D.闭合开关后将发生断路，灯泡都不亮10.如图所示电路，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数也为0.6A，电压表V的示数为3V，下列说法错误的是( )A.通过两个电流表的电流相等，两灯泡串联B.两灯泡并联，干路电流为1.2AC.电源电压为3VD.通过灯泡L1和L2的电流均为0.6A。
电工复杂电路习题
复杂电路习题
1、如图所示，电源内阻不计，已知电源电动势E2=40V,R1=4欧，R2=10欧，R3=40欧。
（1）若使电流I1=0（R1上的电流），求E1；
（2）当E1=20V时，求R3中的电流。
2、试用戴维南定理求如图所示流过R4电阻的电流I4.(画出等效电路图)
3、上题请用电源等效变化计算R4中的电流。
4、如图，已知E1=E2=E3=220V,R1=40欧，R2=R3=30欧，R0=3欧，用戴维南定理计算通
过R0的电流。
5、如图所示，I=22毫安，I2=14毫安，R1=1千欧，R2=2千欧，R3=10千欧，求安培表A4,A5
的读书。
6、如图所示，E1=17V,E2=17V,R1=2欧，R2=1欧，R3=5欧，求流过R1,R2,R3的电流大小
和实际方向并计算两电源各自输出的功率。
7、如图所示，每个电阻消耗的功率和每个电源所产生的功率各为多少？列式并计算。
8、如图所示，求负载RL上获得的最大功率。
9、如图所示，求电压Uab和电阻R5上所吸收的功率。
中考物理一轮复习知识点突破——电路的简化和计算练习题
中考物理一轮复习知识点突破——电路的简化与计算练习题（选择、计算、填空、简答，共21题，有答案）一、单选题1．对如图的电路图分析正确的是A ．L 1与L 2并联，A 测量L 2的电流B ．L 1与L 2并联，V 1与V 2的示数应该相等C ．L 1与L 2串联，V 1测量电源电压D ．L 1与L 2串联，V 1与V 2的示数之和等于电源电压2．分析复杂的电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简单化处理，正确的处理方式是A ．把电压表看成是断路B ．把电流表看成是一个大电阻C ．把电流表看成是断路D ．把电压表看成是一段导线二、计算题3．如图，电源两端电压U 保持不变．当开关S 、1S 闭合，2S 断开时，电流表的示数1I 为0.9A ；当开关S 闭合，1S 、2S 断开时，电流表的示数2I 为0.6A ；当开关S 、1S 、2S 都闭合时，电流表的示数3I 为1.2A ．已知310R =Ω．（要求画出三次的等效电路图）（1）当开关S 、1S 闭合，2S 断开时，等效电路图．（2）当开关S 闭合，1S 、2S 断开时，等效电路图．（3）当开关S 、1S 、2S 都闭合时，等效电路图．求：（4）电源两端电压U ．（5）电阻1R 的阻值．4．如图所示，电源电压恒定，R 1=30Ω，R 2=60Ω，当开关S 3闭合，S 1、S 2都断开时，电流表的示数为0.1A ．（1）求电源电压；（2）当开关S 3断开，S 1、S 2都闭合时，求电流表的示数．（3）现将R 2更换为最大阻值为60Ω的滑动变阻器R 3，同时开关S 3闭合，S 1、S 2都断开，求R 3消耗的最大功率为多少？5．如图所示，电源电压恒定，130ΩR =，260ΩR =。
当开关3S 闭合，1S 、2S 都断开时，电流表的示数为0.1 A 。
求：（1）电源电压。
（2）当开关3S断开，1S、2S都闭合时，电流表的示数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复杂电路简化练习题
一、单选题洪10道，每道10分）
1•如图所示电路，开关S闭合后，电压表V1的示数为3.8V , V2的示数为6V。
则灯L1两端电压和电源电压分别是（）
A.2.2V、6V
B.3.8V、6V
C.2.2V、3.8V
D.6V、2.2V
2•如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则灯泡
L1和L2两端的电压分别为（）
(a) <b)
A.1.7V、6.8V
B.6.8V、1.7V
C.1.7V、8.5V
D.8.5V、1.7V
3•如图所示，当开关S闭合后，电压表V1和V2的示数分别为6V和3V，则（）
A.电源电压为9V
B.灯L2两端的电压为3V
C.灯L1、L2两端的电压均为3V
D.
以上都不正确
4•如图所示，开关闭合后，电压表V1和V2的示数分别为10V和4V，则灯L2两端的电压
为（）
A.4V
B.6V
C.10V
D.14V
5•如图所示的电路中，闭合开关，电压表 V1的示数是 ）
A.4.5V
B.5.5V
C.3V
D.2V
6•如图所示的电路中，闭合开关，电流表 A1的示数是1.2A ，电流表A2的示数为0.9A ，电 流表A3的示数为1.5A ，则通过L2的电流是（）
A.0.3A
B.0.6A
C.0.9A
D.1.2A
7•如图所示，当开关 S 闭合后，下列说法不正确的是
（）
7.5V ，电压表V2的示数为9V ，若电
A.灯L1与灯L2是串联，且灯L1被短路
B.电压表可测出灯L1两端的电压
C.电流表A1测的是灯L1和L2的总电流
D.电流表A2测的是灯L2的电流
8•如图所示，当开关S闭合后，电流表A1的示数为0.12A，A2的示数为0.04A，电压表V 的示数为3V。
则下列说法错误的是（）
A.通过灯L1的电流的电流为0.12A
B.通过灯L2的电流为0.04A
C.灯L1的电压为3V
D. 电源电压为3V
9•如图所示的电路图，下列关于电路的说法中正确的是（）
A. 灯L1和L2并联，电流表测量干路电流
B. 灯L1和L2串联，V1测量L2的电压，V2测量L1的电压
C.电压表V1和V2都测量电源电压
D.闭合开关后将发生断路，灯泡都不亮
10•如图所示电路，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数也为0.6A，
电压表V的示数为3V，下列说法错误的是（）
A.通过两个电流表的电流相等，两灯泡串联
B.两灯泡并联，干路电流为1.2A
C.电源电压为3V
D.通过灯泡L1和L2的电流均为0.6A
