mapgis新手教程1

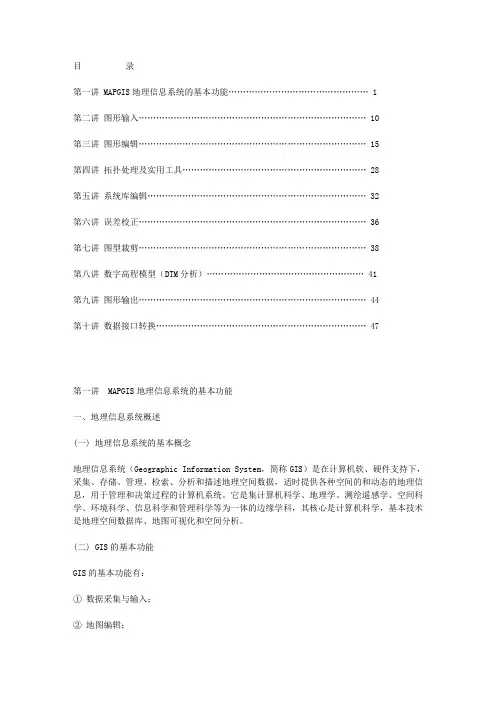

mapGIS入门教程
目录第一讲 MAPGIS地理信息系统的基本功能 (1)第二讲图形输入 (10)第三讲图形编辑 (15)第四讲拓扑处理及实用工具 (28)第五讲系统库编辑 (32)第六讲误差校正 (36)第七讲图型裁剪 (38)第八讲数字高程模型（DTM分析） (41)第九讲图形输出 (44)第十讲数据接口转换 (47)第一讲 MAPGIS地理信息系统的基本功能一、地理信息系统概述(一) 地理信息系统的基本概念地理信息系统（Geographic Information System，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。
它是集计算机科学、地理学、测绘遥感学、空间科学、环境科学、信息科学和管理科学等为一体的边缘学科，其核心是计算机科学，基本技术是地理空间数据库、地图可视化和空间分析。
(二) GIS的基本功能GIS的基本功能有：①数据采集与输入；②地图编辑；③空间数据管理；④空间分析；⑤地形分析；⑥数据显示与输出。
GIS所管理的数据主要是二维或三维的空间型地理数据，包括地理实体的空间位置、拓扑关系和属性三个内容。
GIS对这些数据的管理是按图层的方式进行的，既可将地理内容按其特征数据组成单独的图层，也可将不同类型的几种特征数据合并起来组成一个图层，这种管理方式对数据的修改和提取十分方便。
(三) GIS与通用数据库的区别虽然数据库系统和图形CAD的一些基本技术都是地理信息系统的核心技术，但地理信息系统和这两者都不同，它是在这两者结合的基础上加上空间管理和空间分析功能构成的。
GIS与通用的数据库技术之间的主要区别有：①侧重点不同数据库技术侧重于对非图形数据（非空间数据）的管理，即使存储图形数据，也不能描述空间实体间的拓扑关系；而GIS的工作过程主要处理的是空间实体的位置及相互间的空间关系，管理的主要是空间数据。
MAPGIS使用教程
MAPGIS使用教程一、软件安装和启动2.双击安装包，按照提示完成软件安装；3.双击桌面上的MAPGIS图标，启动软件。
二、数据导入和显示1.打开软件后，点击“文件”菜单，选择“打开”；2.在弹出的文件选择窗口中，找到需要导入的数据文件，点击“打开”；3.在地图窗口中，可以看到导入的地图数据。
三、地图操作和显示1.使用鼠标滚轮可以放大或缩小地图；2.按住鼠标左键，在地图上拖动，可以移动地图的显示区域；3.点击“放大”、“缩小”按钮，可以放大或缩小地图；4.点击“全图”按钮，可以恢复到地图的全图显示；5.双击地图上的其中一点，可以放大该点所在的区域。
2.在弹出的对话框中，选择需要创建的地图类型，如点状地图、线状地图、面状地图等；五、地图分析和查询1.点击“分析”菜单，选择“空间查询”；2.在弹出的对话框中，选择需要查询的地图图层和查询方式；3.点击“查询”按钮，可以得到符合查询条件的地图要素；4.点击“统计”按钮，可以查看查询结果的统计信息。
六、地图输出和导出1.点击“文件”菜单，选择“另存为图片”；2.在弹出的文件保存窗口中，选择保存的文件格式和路径，点击“保存”按钮；3.在指定的路径下，可以找到保存的地图图片文件。
七、数据导出和导入1.点击“文件”菜单，选择“导出数据”；2.在弹出的数据导出对话框中，选择需要导出的数据类型和导出路径，点击“导出”按钮；3.在指定的路径下，可以找到导出的数据文件；4.想要导入数据，点击“文件”菜单，选择“导入数据”，在弹出的数据导入对话框中选择数据文件进行导入。
八、地图符号和样式设置1.点击“符号”菜单，选择“点符号”、“线符号”或“面符号”，进行符号样式的选择和设置；2.在符号样式设置界面中，可以选择符号的颜色、大小、填充方式等参数；3.点击“应用”按钮，可以在地图上看到符号样式的变化；4.点击“保存”按钮，可以保存符号样式设置。
九、地图打印和布局设计1.点击“文件”菜单，选择“打印预览”；2.在打印预览窗口中，可以调整打印页面的大小和方向；3.点击“打印”按钮，可以将地图打印出来。
MapGis K9基础操作-1(详细)
非标准分幅影像校正
• 第四步：校正预览；
23
非标准分幅影像校正
• 最后一步： 几何校正；
24
非标准分幅影像校正
• 校正后的影像：
25
打开底图
• 打开地图编辑器，装入校正后的影像；
26
打开底图
• 添加影像后：
27
读图、创建要素图层
• 读图，根据底图信息，创建要素图层；
28
读图、创建要素图层
标准分幅影像校正
准备工作： 第一步：打开栅格目录管理器，添加栅格影像，以校正图
幅号为H-50-61-（44）影像为例；
标准分幅影像校正
• 将影像添加至地图文档中，并且处于当前编辑状态：
7
标准分幅影像校正
第二步：切换到栅格校正视图，单击“开始栅格校正”；
8
标准分幅影像校正
注意：1、待校正的栅格影像层设为当前编辑状态； 2、切换视图到“栅格校正视图”； 3、单击“栅格几何校正”-“开始栅格校正”。
图
幅
质
质
量
量
评
文
估
件
文
件
16
非标准分幅影像校正
• 利用参照文件进行校正，或直接手动加控制点方 式；
• 参照文件：矢量文件、含有坐标信息的影像; • 这里以比例尺是1：2000的标准图框作为参照文
件，对非标准分幅影像进行栅格校正。
17
非标准分幅影像校正
准备工作：同标准分幅影像校正；
18
非标准分幅影像校正
9
标准分幅影像校正
• 开始栅格校正： • 第一步：读图，需要获取以下信息：图幅号，公里格网
间距，椭球参数，几度分带以及带号等；
Mapgis操作流程
Mapgis制图流程第一讲Cass或CAD中现状图的矢量化1、图片校正首先在CAD中插入需要校正的图片，选中，输入“align”命令，回车。
在图片上找两个点，输入正确坐标值。
再双击滚轮或输入“z空格e”,出现校正后图片，如下2、建立好所有地类的图层，全部保持封闭矢量化时建立好所有地类的图层，全部保持封闭，对于线状地物（单线的，在其特性的“厚度和标高”栏里，分别输入“地类”和“宽度”；双线的，保持封闭就行了）。
3、村名和地类代码矢量化完之后，输入各村名和地类代码，对于“村名”和“地类代码”，都可单独建立图层，也可对应放到村界和地类代码图层中。
4、错误检查检查是否闭合，用“检查悬挂点”程序进行：在命令栏里输入“appload”，点进悬挂点程序，输入jcxg，再回车。
若有悬挂存在时，选中对象，可看出土层中多一层（dan），点击对象的特性栏，圆点个数为悬挂点，可逐一进行修改。
修改完之后，应删除图层中的dan层。
5、保存格式把矢量化好的图保存为dxf文件。
6、文件转换打开图形编辑中的文件转换界面，如下：点击“I输入”中的“装入DXF”，选择要打开的文件提示“选择不转出的层”，把不需要转出的层选中，安OK即可再在“F文件”中换名存点和线。
保存到你建的新文件夹中。
当然这里涉及到需要校正的问题。
有2种方法：CAD中校正（不做介绍）和Mapgis中校正。
下面将会提到。
7、工艺流程第二讲Mapgis误差校正1、CAD和Mapgis坐标值位数关系一般情况下CAD中X坐标为8位，Y坐标为7位，而对应的Mapgis中X为6位，Y为5位数。
2、功能用途更进一步减小图形文件的变形，提高精度。
3、功能操作步骤如果第一讲没在CAD中校正，则打开“实用服务”中的“误差校正”界面，如下：打开你所要校正的线文件，在选中移动窗口移动到你觉得合适的位置。
然后点击“控制点”中的“控制点参数设置”，如图按“确定”。
再在“控制点”中点击“E选择采集文件“，界面如下按“确定“即可。
新手学习mapgis教程
新手学习mapgis教程一、几个术语图层：按照一定的需要或标准把某些相关物体组合在一起。
可以把图层理解为一张透明薄膜,每一层的图元在同一薄膜上，如水系力图层、铁路图层、地质界限图层、断层图层等。
图层的分层有利于地图图元的管理，提高成图速度。
栅格图：即扫描的图像。
矢量图：即进行了数字化的图像,图中的每一个点都有相对的X 和Y 座标。
图元：图面上表示空间信息特征的基本单位，分为点、线（孤段）、多边形等三种类型。
点元:点图元的简称，有时称点。
指其位置只有一组X 和Y 座标来控制.它包括字符串(注释)、子图（专用符号）等。
所有点保存在点文件中（*。
wt）结点：指某线或孤段的端点或数条线或孤段的交点。
结点平差：使几条线或孤段成为共用一个结点的过程线图元:地图中线状物的总称.如划线、省界、国界、地质界线、断层、水系、公路等.所有线图元都保存在线文件中（＊.wl)区图元（面图元)：由线或孤段组的封闭区域，可以以颜色和花纹图案填充。
如湖泊、地层、岩体分布区等。
所有区图元都保存在区文件中（*。
wp）。
工程:对一系列的点、线、面文件进行管理的描述性文件。
二、MAPGIS 几种主要文件类型及后缀.wp 区（面）文件。
pnt 控制点文件.wl 线文件。
wt 点文件。
tif 栅格文件。
rbm 光栅求反后文件.mpj 工程文件。
cln 图例板文件点文件（。
wt)：包括文字注记、符号等。
即在输入时，文字和符号都存在点文件中。
在机助制图时，文字注记称为注释(如各种标注等），符号称为子图（矿点符号，泉符号等）。
线文件（。
wl)：是由境界线、河流、航空线、海岸线等线状地物组成的图元。
面文件（。
wp)：将各个行政区进行普染色后，就得到了区文件。
在理论上，区是封闭的线组成的区域，因此区是基于线生成的。
工程（.mpj）：对一系列的点、线、面文件进行管理的描述性文件.其主要记录了各个文件的信息,如存放地、可编辑性等。
（如何建立工程，见以后）图形处理—输入编辑一、输入编辑步聚主要步骤为：1、将图件进件进行扫描，成灰度、或彩色、或二值.2、建立相应的工作目录，即建立自已的工作文件夹。
Mapgis操作详述步骤1-精选文档17页
影像配准校正
第四步：单击“镶嵌融合”菜单下“校正预览”命令；
影像配准校正
第五步：单击“镶嵌融合”菜单下“影像校正”命令，并保 存校正结果；
更多精品资源请访问
docin/sanshengshiyuan do幅的影像校正
单击“文件”菜单下的“打开影像”命令，打开待校正 的标准分幅的栅格影像：
影像配准校正
第一步： 单击“镶嵌融 合 DRG生产”菜单下 的“图幅生成控制点”命 令，系统弹出“图幅生成 控制点”对话框；
影像配准校正
①、单击“输入图幅信息”按 钮，弹出如图所示的对话框， 输入图幅号，单击“确定”； ②、依次确定四个内图廓 点：单击“左上角”单选按钮， 然后单击标准图幅中相应的 内图廓交叉点，余者依次类推； ③、单击“生成GCP”按钮；
单击“文件”菜单下的“打开影像”命令，打开待校
正的非标准影像，如下所示：
影像配准校正
第一步：单击“镶嵌融合”菜单下“打开参照文件/参
照线文件”命令，如下图：
影像配准校正
第二步：单击“镶嵌融合”菜单下“删除所有控制点”
命令，如下图所示：
影像配准校正
第三步：单击“镶嵌 融合”菜单下“添加控制点” 命令，依次添 加至少四 个控制点； 添加方法：分别单击左边 影像内一点和右边线文件 中相应的点，并分别按“空 格键”确认，系统会弹出提示对话框，单击“是”按钮，系统会
影像配准校正
如下图所示:
影像配准校正
第一步：选择“数据 转换类型”，这里选 择“TIFF文件”，如右图:
第二步：单击“添加文件”， 在弹出的对话框中选择要转 换的文件，单击“打开”按 钮，装入代转换的栅格文件, 如左图所示:
[整理]MAPGIS操作基础.
![[整理]MAPGIS操作基础.](https://img.taocdn.com/s3/m/da3c92cf284ac850ac02426c.png)
实验一MAPGIS操作基础一、系统库目录设置要打开顺利打开MAPGIS图件，先要激活虚拟狗，然后设置好系统库目录。
文件默认存储位置二、文件管理与编辑（1）MAPGIS文件类型（2）文件编辑新建——处于编辑状态——编辑（点、线、区编辑）（3）MAPGIS 功能键（快捷键） F5：放大； F6：移动； F7：缩小； F8 ：手工加工； F9：退点（撤销） F11：改变跟踪方向； F12：捕捉线头（寻找线的中间）Ctrl+鼠标右键：自线相接（闭合），按右键结束作；Shift+鼠标右键：异线相接（闭合）。
当从一条线上找结点时，可先用输入线，再按F12键寻找最近点来生成新的结点。
（4）区参数修改因为我们所用的实验数据是1：1万的乡镇现状图（二调图），如果不修改区属性里面的图案高度和图案宽度，每次使用数据的速度就很慢，所以首先要调整修改区属性里面的图案高度和图案宽度。
步骤为：（1）打开数据工程——让乡镇.wp 处于编辑状态；（2）区编辑——统改参数——统改参数区参数；（3）在替换结果里面，图案高度和图案宽度分别填写1000，确定，OK 。
三、工程裁减（如裁减分乡镇图）第一步：新建一完整的“工程裁减框”区文件（注意这里的裁减框不是线或者仅弧段围成的框，而是一个完整的区，具体方法参照“矢量化的基本流程”中的“输入区”部分）；第二步：选中裁减框区文件，右键“保存项目”并“删除项目”；第三步：单击“其它”菜单下的“工程裁减”命令，系统弹出一对话框，如右图，“选择裁减文件的存放目录”后，单击“确定”按钮；注意点：1）裁减后的结果文件不要和原文件存在同一个文件夹下，否则结果文件会将原文件覆盖掉；2）系统弹出“工程裁减”对话框，如图：3）依次单击“添加全部”、“选择全部”、“生成被裁工程”按钮，裁减类型为“内裁”，若空间拓扑关系正确，裁减方式为“拓扑裁减”，不正确裁减方式为“制图裁减”；4）裁减后的工程重新命名为“tp.MPJ”，并单击“参数应用”按钮；单击“装入裁减框”按钮，将第一步做的“cjk.wp”装入，单击“开始裁减”按钮即可，裁减后的文件会在右边窗口中显示；注意：用MAPGIS做工程裁减（乡镇裁减）时，有时效果不太好，因为MAPGIS 的区文件中，有大量的弧段，会影响结果（容易掉区）。
MAPGIS简单操作
矢量化的基本流程
第四步：矢量化，结果如图所示：
矢量化的基本流程
第五步： 保存文件：依次选 中每个“处于当前 编辑”状态的文件， 单击右键，在弹出 的快捷菜单中，选 择“保存项目” ， 如左图； 保存工程：在左边 “工程管理”窗口 中，单击右键，在 弹出的对话框中， 选择“保存工程”， 如右图； 合并所选项、保存 所选项、删除所选 项。
设置当前编辑项功能：使文件从任何状态转换为 当前编辑状态。 排序功能：文件名字符串的升序/降序； 状态“关－开－可编辑－当前编辑”/“地区编辑－ 可编辑－开－关”； 文件类型“图形－区－网－线－点” 文件存储路径字符串的升序/降序 控制项目显示功能：对工程中的每个文件可设置 “最小显示比例”和“最大显示比例”。 查看/修改项目属性功能：对工程中的文件项目的 状态和“最小/最大显示比例”值进行修改，查看 单个文件的绝对路径和相对于工程文件的相对路 径。
文件管理(点文件、线文件、面文件) 新建文件 装入文件 添加文件 保存文件 换名保存文件 清除工作区 清除全部工作区 退出系统
文件、工程和图例管理
工程管理
一幅地图或工程项目输入到计算机后可能被分成多个文件（要素层）来进行 编辑、处理和分析，当文件太多时，不易查找和记忆，因此我们要建立一个 工程文件，来描述这些信息，管理这些内容，而且在编辑处理同一工程时， 不必装入每一个文件，只需装入工程文件即可
输入 区
修改区参数
弧的操作类比线的操作
区的其他操作
影 响 显 示 的 设 置
矢量化的基本流程
第一步：新建工程后，单击“矢量化”菜单下的“装 入光栅文件”命令，装入待矢量化的光栅文件；或是 “工程管理窗”口单击“添加项目”在“文件类型” 选择“”图像文件(*.msi、*.msd)”如图：
MAPGIS操作手册上
第一章 MAPGIS基础知识1．1、MAPGIS基本概念。
用户坐标系：是用户处理自己的图形所采用的坐标系。
设备坐标系：是图形设备的坐标系。
数字化仪的原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。
地图：是按一定的数学法则和特有的符号系统及制图综合原则将地球表面的各种自然和社会经济现象缩小表示在平面上的图形，它反映制图现象的空间分布、组合、联系及在时空方面的变化和发展。
窗口：是用户坐标系中的一个矩形区域。
用户可以改变这个矩形的大小、或移动位置来选择所要观察的图形。
窗口就象照相机的取景框，当我们瞄准不同的地方，就选取了不同的景物。
离景物越远框内包括的景物越多而成像就小；当我们靠近它，所包括的景物越少，成像越大。
利用窗口技术，我们可以有选择的考察图形的某一部分，观察图形的细致部分或全局。
视区：是设备坐标系中的矩形区域，它是图形在设备上的显示区。
可视区是在一定高程和一个或多个视点内，通过计算所得到的一个或多个视点的可见区域。
图层：是用户按照一定的需要或标准把某些相关的物体组合在一起，我们称之为图层。
如地理图中水系构成一个图层，铁路构成一个图层等。
我们可以把一个图层理解为一张透明薄膜，每一层上的物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成的，图形分层有利于提高检索和显示速度。
靶区：是屏幕上用来捕获被编辑物体(图形)的矩形区域,它由用户在屏幕上形成。
控制点：控制点是指已知平面位置和地表高程的点，它在图形处理中能够控制图形形状，反映图形位置。
点元：点元是点图元的简称，有时也简称点，所谓点元是指由一个控制点决定其位置的有确定形状的图形单元。
它包括字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中的点概念不同。
弧段：弧段是一系列有规则的，顺序的点的集合,用它们可以构成区域的轮廓线。
它与曲线是两个不同的概念，前者属于面元，后者属于线元。
区/区域：区/区域是由同一方向或首尾相连的弧段组成的封闭图形。
《MAPGIS图文教程》课件
五、空间数据可视化
空间数据间数 据可视化的概念和方法，以及工具和技巧，将帮助你更好地展示和传达地理 信息。
六、案例分析
通过实际案例来介绍MAPGIS在各个领域中的应用。分析案例中MAPGIS的作用 和优势，帮助大家更好地理解和应用该软件。
七、总结与展望
《MAPGIS图文教程》PPT 课件
# MAPGIS图文教程PPT课件
本PPT课件旨在介绍MAPGIS软件的基本知识、空间数据处理、地图制图、空 间数据可视化等内容，帮助大家更好地理解和应用MAPGIS。
一、介绍
MAPGIS是一款功能强大的地理信息系统软件，具有高效的数据处理能力和丰 富的数据可视化功能。本节将介绍MAPGIS的定义、特点和应用领域。
总结MAPGIS的发展趋势和前景，展望其在未来的应用前景。同时，回顾本课件的内容，巩固所学知识。
二、基础知识
学习MAPGIS前，首先需要了解软件的安装与配置、界面介绍以及基本操作技 巧。本节将详细介绍这些基础知识。
三、空间数据处理
空间数据处理是地理信息系统的核心内容之一。了解空间数据的概念和分类、 采集与处理、存储和管理、分析和应用将有助于提升MAPGIS的应用能力。
四、地图制图
地图制图是地理信息系统的重要应用领域之一。通过学习地图制图的基本概 念、方法和流程，以及设计与美化和输出与传播，可以创建出具有吸引力和 实用性的地图。
MAPGIS操作手册上
第一章 MAPGIS基础知识1．1、MAPGIS基本概念。
顾客坐标系：是顾客处理自己旳图形所采用旳坐标系。
设备坐标系：是图形设备旳坐标系。
数字化仪旳原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。
地图：是按一定旳数学法则和特有旳符号系统及制图综合原则将地球表面旳多种自然和社会经济现象缩小表达在平面上旳图形，它反应制图现象旳空间分布、组合、联络及在时空方面旳变化和发展。
窗口：是顾客坐标系中旳一种矩形区域。
顾客能够变化这个矩形旳大小、或移动位置来选择所要观察旳图形。
窗口就象摄影机旳取景框，当我们瞄准不同旳地方，就选用了不同旳景物。
离景物越远框内涉及旳景物越多而成像就小；当我们接近它，所涉及旳景物越少，成像越大。
利用窗口技术，我们能够有选择旳考察图形旳某一部分，观察图形旳细致部分或全局。
视区：是设备坐标系中旳矩形区域，它是图形在设备上旳显示区。
可视区是在一定高程和一种或多种视点内，经过计算所得到旳一种或多种视点旳可见区域。
图层：是顾客按照一定旳需要或原则把某些有关旳物体组合在一起，我们称之为图层。
如地理图中水系构成一种图层，铁路构成一种图层等。
我们能够把一种图层了解为一张透明薄膜，每一层上旳物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成旳，图形分层有利于提升检索和显示速度。
靶区：是屏幕上用来捕获被编辑物体(图形)旳矩形区域,它由顾客在屏幕上形成。
控制点：控制点是指已知平面位置和地表高程旳点，它在图形处理中能够控制图形形状，反应图形位置。
点元：点元是点图元旳简称，有时也简称点，所谓点元是指由一种控制点决定其位置旳有拟定形状旳图形单元。
它涉及字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中旳点概念不同。
弧段：弧段是一系列有规则旳，顺序旳点旳集合,用它们能够构成区域旳轮廓线。
它与曲线是两个不同旳概念，前者属于面元，后者属于线元。
区/区域：区/区域是由同一方向或首尾相连旳弧段构成旳封闭图形。
MAPGIS软件操作流程
五、关于后期数据库怎样处理1、等作业人员把前期数据完全检查好后，就直接交给技术部处理2、在后期数据库怎样处理：先新建数据字典――再建工程文件（1）新建数据字典启动MAPGIS土地利用数据库管理系统—文件――新建（把名称输好）①――点下一步（按照②界面输好后就可以了）②――点“完成”在点“是”就新建好了数据字典①②（2）怎样编辑数据字典数据字典――数据字典编辑①――点确定②（点权属代码－先点一下四川省－然后把增加选中－在然后把当前代码、当前名称输好，点应用就增加好了）①②（2）怎样建工程文件启动MAPGIS土地利用数据库管理系统—文件――新建工程①（填写工程名称）－下一步②（填写数据字典、接合图表、辖区文件、模板路径，切记一定要把图形带号填写正确，）――下一步――完成①②2、需要处理行政辖区里面的哪些属性：计算面积――平差面积――控制面积（1）怎样处理计算面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内属性赋值①（把平方米换成亩就成控制面积）――赋值②――确定①②（1）怎样处理平差面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①（整县是把整个县所有的辖区合并成成一个面，根据甲方要控制的面积输在整县辖区里面；然后通过整县控制面积、XZXQ计算面积平差到每个XZXQ平差面积里面，这样就得成了平差面积）――开始平差②――点是就OK了①②（4）控制面积怎样得来的控制面积只有整县才有，它是根据甲方的需求才能这样处理，整县是用来辅助的，把面积平差完后，不用它4、需要处理图斑里面哪些属性：生图斑号－田坎系数－权属代码、名称――计算机面积――毛面积――净面积（1）怎样生图斑号建库工具――重复字段处理①（按照界面输好）――整理――是――确定①（2）怎样处理田坎系数启动编辑子系统――区编辑――根据参数赋属性①――查找条件②――确定③（把田坎系数选中、输好）①②③（3）怎样处理权属代码、名称启动MAPGIS土地利用数据库管理系统――建库工具――根据文件输属性①（把里面每一步填写好后，点输入――是就可以了，名称也一样）①（4）怎样处理计算机面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内赋属性①（图斑层里面的计算机面积这个字段要人工在编辑子系统下加,它的字段类型必须是“双精度”，行政辖区也如此）――点赋值（5）怎样处理毛面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①――开始平差②①②③(行政辖区互相传值界面设置)（6）怎样处理净面积启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）5、怎样把线状地物宽度输成点文件启动MAPGIS土地利用数据库管理系统--6、把前期处理好后，就可以数据预处理启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）――预处理完后，就可以看统计薄了7、数据预处理好后，如果有四级地类或者有可调整地类，在输出表格前我们先去设置一下表格格式（1）启动MAPGIS土地利用数据库管理系统――设置――功能设置①（先选择打印机，在选择表格输出，然后选择模板级别，选表格模板支持四级地类就可以了②）――在单击OK就行了，再出预览表格就能够看到四级地类和可调整地类的面积了①②8、怎样建接图表结构启动MAPGIS土地利用数据库管理系统――建库工具――建立属性结构①(选中文件，在把文件类型选成接图表，)――单击打开②――点是③――确定如果点建其它点、线、面，只需要选择你要创建的文件类型就可以了，其它文件步骤都一样①②③9、用等高线赋坡度出现问题怎样处理（先把等高线（*.WL格式）转成（*.GRD格式）――怎样用*.GRD格式赋坡度）(1)怎样把等高线（*.WL格式转成*.GRD格式）空间分析――DTM分析――文件――打开数据文件――线数据文件①――打开――处理点线――高程点/线栅格化参数设置②――确定③（对话框中出现“正常处理结束”，就可关闭）――GRD格式就转好了①②③(1)怎样用*.GRD格式赋坡度启动MAPGIS土地利用数据库管理系统――编辑――耕地坡度分析①(这一步选择很关健，一定要选择“直接使用GRD数据”；如果直等高线赋坡度没有问题，就选择“从等值线图提取坡度信息”)――下一步②（对应到②选择）――下一步③（图斑结果属性项选择“坡度”，由于南溪县等高线间距是5米，所以X、都输入5）――下一步④(选择“记录坡度级别”)――点完成就行了①②③④10怎样裁剪乡图(1)启动MAPGIS土地利用数据库管理系统:设置――图面整饰参数①――按照①对话框中设置好，只不过填充图案就要设置成你想要设置的颜色—确定添加晕线（填充图案颜色为714，）；添加双晕线（填充图案图案颜色为24）①(2)输出――辖区输出①（选择你想裁剪的乡、镇名）――点OK②(这个对话框中只需要去设置网线类型为绘制十字坐标线和十字线长为10MM，图框文件名也可以设置了)――点确定弹出③――出现③对话就裁剪好了①②③11怎样裁剪标准分幅(1)启动MAPGIS土地利用数据库管理系统:设置――功能设置①――把像打印机那个对话框打上钩，然后就可见图形编辑，把裁剪图形加入边框打上钩就可以了（另外辖区输出增加四至打上钩是为了裁剪乡图用的）――点OK①(2)输出――图幅输出――双击要裁剪的图幅①――图幅输出②――椭球参数③（选择北京54）――确定――下一步④（如果想裁剪出来为大地坐标，就要把将图框转为大地坐标打钩，建议不用这个，否则裁剪出来的图符号全部变小）――下一步⑤--下一步――完成就完了①②③④⑤三、关于飞地怎样输代码比如甲和乙两块地，乙飞到甲里面去，输权属代码时和权属名称时就输成乙的代码和名称，飞地代码就输甲的代码第11 页共11 页六、怎样用MAPGIS函数1、如果我要把除耕外的坡度全部更新成“0”，地类码!="111"&&地类码!="112"&&地类码!="114"2、怎样把一个权属里面的“111”地类坡度更新成“2”权属代码=="511522107202"&&地类码=="111"&&坡度=="1"3、怎样把一个权属里面的“111”地类坡度大于“3”全部更新成“3”权属代码=="511522107202"&&地类码=="111"&&坡度>"3"。
MAPGIS操作手册资料
第一章 MAPGIS基础知识1．1、MAPGIS基本概念。
用户坐标系：是用户处理自己的图形所采用的坐标系。
设备坐标系：是图形设备的坐标系。
数字化仪的原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。
地图：是按一定的数学法则和特有的符号系统及制图综合原则将地球表面的各种自然和社会经济现象缩小表示在平面上的图形，它反映制图现象的空间分布、组合、联系及在时空方面的变化和发展。
窗口：是用户坐标系中的一个矩形区域。
用户可以改变这个矩形的大小、或移动位置来选择所要观察的图形。
窗口就象照相机的取景框，当我们瞄准不同的地方，就选取了不同的景物。
离景物越远框内包括的景物越多而成像就小；当我们靠近它，所包括的景物越少，成像越大。
利用窗口技术，我们可以有选择的考察图形的某一部分，观察图形的细致部分或全局。
视区：是设备坐标系中的矩形区域，它是图形在设备上的显示区。
可视区是在一定高程和一个或多个视点内，通过计算所得到的一个或多个视点的可见区域。
图层：是用户按照一定的需要或标准把某些相关的物体组合在一起，我们称之为图层。
如地理图中水系构成一个图层，铁路构成一个图层等。
我们可以把一个图层理解为一张透明薄膜，每一层上的物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成的，图形分层有利于提高检索和显示速度。
靶区：是屏幕上用来捕获被编辑物体(图形)的矩形区域,它由用户在屏幕上形成。
控制点：控制点是指已知平面位置和地表高程的点，它在图形处理中能够控制图形形状，反映图形位置。
点元：点元是点图元的简称，有时也简称点，所谓点元是指由一个控制点决定其位置的有确定形状的图形单元。
它包括字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中的点概念不同。
弧段：弧段是一系列有规则的，顺序的点的集合,用它们可以构成区域的轮廓线。
它与曲线是两个不同的概念，前者属于面元，后者属于线元。
区/区域：区/区域是由同一方向或首尾相连的弧段组成的封闭图形。
MAPGIS软件操作流程1
1、先系统设置，把工作目录选成影像路径。
一、用实用服务\启动投影变换（定内图框）2、标准图框\根据图幅号生成图框（这一步输入正确的老图幅号）（1）把图框文件名输成正确的老图号，点击椭球参数如下（2）（3）选择北京54，单击确实即可（4）（5）这几步点完后直接存盘3、图框生成后，先把wl,wt两个文件存盘，然后关闭，在打开这两个文件，投影转换――工作区直接投影转换（把软件生成的图框进行大地坐标转换）（1）先：选择文件（把正确路径先好）－当前投影，看（投影中心点经度和投影区内任意点的纬度）这两个工作区的坐标把它记下来（2）在把目的投影点开，按照下面的界面配置即可（3）把这些配置好后，点击开始转换，然后在点确定，复位窗口（可看是否已经转换为大地坐标（六位、七位））存盘。
二、图形处理\输入编辑1、新建工程\单击从文件导入，选择任意一个文件即可3、（把工程界面打开后，每个文件都要单独打开，单独存储（最好更换颜色以便下一步镶嵌时能查看误差大小），这一步完后，才能进行下一步，切记）右键\添加项目，打开两个文件，把它们存工程文件，格式为*.mpj4、三、启动图像处理\图像分析（图框与影像融合）1、先把JPG或者TIF转成MSI格式,把文件选好后，点转换即可2、打开MSI格式――镶嵌融合――打开参照文件――参照线文件――删除所有控制点（如果以前没有定影像就不用删）；添加控制点，先点影像里面的坐标，后点图框，点一个影像点就对应框里面的点；四个点点好后，校正预览看一下，然后在镶嵌融合――输出文件――RBM文件四、把以上的准备工作做完后，启动编辑子系统（在步画线了）1、打开工程文件，在左边窗口里面右键――新建线――然后修改线结构（修改结构必须要在线文件前面打“∨”）(1)修改线结构：L线编辑――X参数编辑――编辑线属性结构Z（修改点结构也一样）字段名称字段类型字段长度小数位数界码字符串 5线地类码字符串 5宽度浮点型8 1 权属性质字符串10悬挂字符串 52、把生成的图框添加到刚才新建的线文件里面去，先把软件生成好的那个线文件关闭，然后在工作区――添加文件――添加线文件－打开软件生成好的那个线文件（H-48-127-(19)）.WL,打开后，只留内图框，其余删除，顺便把内图框属性赋了(界码为990)3、然后把影响添加到工作区：矢量化――装入光栅文件――打开rbm或msi格式影像即可4、输入线必须是折线且即时输入属性，一幅图输入完毕后，（将未打断的线状地物提取出来存成单文件，生成地物宽度。
新手学习magis教程
新手学习mapgis教程一、几个术语图层：按照一定的需要或标准把某些相关物体组合在一起。
可以把图层理解为一张透明薄膜，每一层的图元在同一薄膜上，如水系力图层、铁路图层、地质界限图层、断层图层等。
图层的分层有利于地图图元的管理，提高成图速度。
栅格图：即扫描的图像。
矢量图：即进行了数字化的图像，图中的每一个点都有相对的X 和Y 座标。
图元：图面上表示空间信息特征的基本单位，分为点、线（孤段）、多边形等三种类型。
点元：点图元的简称，有时称点。
指其位置只有一组X 和Y 座标来控制。
它包括字符串（注释）、子图（专用符号）等。
所有点保存在点文件中（*.wt）结点：指某线或孤段的端点或数条线或孤段的交点。
结点平差：使几条线或孤段成为共用一个结点的过程线图元：地图中线状物的总称。
如划线、省界、国界、地质界线、断层、水系、公路等。
所有线图元都保存在线文件中(*.wl)区图元（面图元）：由线或孤段组的封闭区域，可以以颜色和花纹图案填充。
如湖泊、地层、岩体分布区等。
所有区图元都保存在区文件中（*.wp）。
工程：对一系列的点、线、面文件进行管理的描述性文件。
二、MAPGIS 几种主要文件类型及后缀.wp 区（面）文件.pnt 控制点文件.wl 线文件.wt 点文件.tif 栅格文件.rbm 光栅求反后文件.mpj 工程文件.cln 图例板文件点文件（.wt）：包括文字注记、符号等。
即在输入时，文字和符号都存在点文件中。
在机助制图时，文字注记称为注释（如各种标注等），符号称为子图（矿点符号，泉符号等）。
线文件(.wl)：是由境界线、河流、航空线、海岸线等线状地物组成的图元。
面文件(.wp)：将各个行政区进行普染色后，就得到了区文件。
在理论上，区是封闭的线组成的区域，因此区是基于线生成的。
工程(.mpj)：对一系列的点、线、面文件进行管理的描述性文件。
其主要记录了各个文件的信息，如存放地、可编辑性等。
（如何建立工程，见以后）图形处理—输入编辑一、输入编辑步聚主要步骤为：1、将图件进件进行扫描，成灰度、或彩色、或二值。
mapgis操作步骤
三坪农场11队mapgis操作步骤一、1、建立存放目录打开“我的电脑”，进入D盘，在D盘建立新文件夹“土地利用规划”。
2、进行系统库设置(1)工作路径设置双击“mapgis主菜单”，进入“系统设置”，点击“工作目录”，选择“D:\土地利用在规划”。
其它的不设置，用默认的二矢量化1．添加项目，三坪农场11队的地图线2．新建线（在左边白色区域按右键---新建线）道路，林带，耕地，牧草地，水渠，居住区，生产性用地，殡葬用地，果园，未利用土地3.新建图例板（1）在空白区域按右键——新建工程图例——依次输入要建的线（2）打开图例板2.矢量化（1）．（以画道路为例）点击图例板的线文件编辑线文件需打钩----点击工具栏上的输入线如有线相交——按快捷键F12——出现上图——一般选择靠近线（母线加点）. （2）其他线层均按照以上方法进行操作。
（3）把所有的线拷贝到一个造区线里新建线——造区线——确定按其它——选择——拷贝——粘贴到——造区线要打勾（线文件全部打开，处于编辑状态，其它的关闭。
如图）（4）只打开造区线，其它的关闭，进行检查错误。
检查——线拓扑区检查——其它——自动剪断线——自动结点平差——检查——线拓扑区检查——修改错误线——选择（5）修改错误注：做完以上两步后，大部分错误已解决，剩余的线属于悬挂线，可直接删除三、拓扑重建，造区填充（1）新建区——造区——确定（2）区编辑——线工作区提取弧（所有线变黄色，一次性选中）（3）根据规划需要的内容进行图斑填充4.制作图例1、在左边空白处点右键——创建分类图例——2、边框风格选择“单线”---标题选择“居中”3、点击标题中的“点型”—将“注释高度”和“注释间隔”“汉字字体”输入数字“2”----确定4、点击预览选择自定义范围—在图中合适的范围（一般为图面左下角）画出图例板---参数应用----关闭---创建----更新窗口如图所示，这是新建的图例板点、线、面文件四、整饰出图12选择下拉菜单中的页面设置，显示下列窗口在“页面设置-版面定义”的下拉菜单中选择“系统自动检测幅面”----确定3选择下拉菜单中的“生成JPEG图像”4、出图，如下图所示。
MAPGIS教程
目录第一讲 MAPGIS地理信息系统的基本功能 (1)第二讲图形输入..............................................................................10第三讲图形编辑..............................................................................15第四讲拓扑处理及实用工具...............................................................28第五讲系统库编辑...........................................................................32第六讲误差校正..............................................................................36第七讲图型裁剪..............................................................................38第八讲数字高程模型（DTM分析） (41)第九讲图形输出……………………………………………………………………44第十讲数据接口转换………………………………………………………………47第一讲MAPGIS地理信息系统的基本功能(四)MAPGIS的主要功能l．数据输入在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS 的关键之一。
MAPGIS提供的数据输入有数字化仪输入、扫描矢量化输入、GPS输入和其它数据源的直接转换。
(1) 数字化输入数字化输入也就是实现数字化过程，即实现空间信息从模拟式到数字式的转换，一般数字化输入常用的仪器为数字化仪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MAPGIS教程 山西地信数码科技有限公司前 言山西地信数码科技有限公司的前身是山西中地公司，是武汉中地总公司在山西MAPGIS的唯一指定代理商，专门从事MAPGIS软件的销售、二次开发和服务。
我公司自主开发的“柱状图成图系统”，为地质、煤炭等行业广为使用。
我公司利用多元化的无线通信技术为各类互联网或无线网络设备（包括含有GPS功能移动手机和PDA）的移动用户提供一系列的移动资源管理系统服务。
本教程主要是针对MAPGIS软件初学者编写的，内容包括了客户在软件应用时遇到的热点难点问题解答，也包括一些心得体会文章和快速入门法，如果想更深入的了解MAPGIS知识，请参阅MAPGIS相关书籍。
目 录利用经纬度值生成图框（sxmapgis）功能:利用经纬度值生图框1、记下图幅左下角、右上角的经纬度值（即最小、最大经纬度值）2、打开“MAPGIS主界面”→“实用服务”→“投影变换”（如下图）3、“投影转换”在下拉菜单中选择“绘制投影经纬网”。
4、在弹出的下列对话框中对应输入“最小起始经、纬度，最大结束经、纬度”“经纬度间隔”：这里输入的值，根据图纸的比例尺来确定。
若图纸的比例尺为1：10000，则在此输入“1”若图纸的比例尺为1：1000，则在此输入“0.1”5、单击“角度单位”在弹出的下列对话框中，按照下图设置即可：6、单击“投影参数”按照下列对话框中的参数设置即可：7、上述参数设置好后，单击“确定”进入下列对话框。
设置“比例尺样式”及“图名”，然后“确定”。
8、在弹出的下列对话框中的任意位置，单击右键。
在下拉菜单中选择“复位窗口”。
9、将要显示的文件选为“蓝色”，然后“确定”。
10、下图即为所生成的图框文件，将其保存即可。
本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@），我们会及时改正，谢谢！这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS 知识，请看MAPGIS相关书籍。
非标准图框生成（sxmapgis）功能:生成非标准图框1.打开投影变换2.点击系列标准图框中的键盘生成矩形图框3.选择任意公里矩形分幅4.输入图框的左下、右上坐标公里值•起始公里为图框左下角坐标公里值•结束公里值为图框右上角坐标公里值4.输入图框的左下、右上坐标公里值•所填坐标公里值为实际公里值（与比例尺无关）。
山西图件一般X为3位、Y为4位。
5.输入图廓内网线参数（起始公里值整数位6.输入网间隔(一般由比例尺确定，1：10000为1，1：1000比例尺为0.1)7.选择网线类型及标注单位8.点击图框文件名9.选择保存位置及为图框命名10.点击确定即可看到生成的图框本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@ ），我们速的入门法，如果想更深入的了解MAPGIS 知识，请看MAPGIS 相会及时改正，谢谢！这里只是讲一些快关书籍。
标准图框的生成与校对(作者：sxmapgis)功能:利用经纬度生成图框,并用图框校正影像第一步：对于需要生成标准图框并进行校对的地图，我们首先要做到的是寻找并记下该图的经、纬度。
1、打开MAPGIS→图形处理→输入编辑。
2、点击“文件”→新建工程。
3、在随后弹出的两个对话框中单击“确定”按钮即可。
4、在新建好工程编辑区中的空白处单击鼠标左键一下。
然后装入光栅文件。
找到需要生成图框的光栅文件，点击“打开”按钮。
5、在已打开的光栅文件中单击鼠标右键，在弹出的菜单中选择“放大窗口”，再放大光栅文件左下角的一块区域（本图的经纬度在那里）。
第二步：收集到了所需资料，开始生成标准图框。
1、打开MAPGIS→实用服务→投影变换。
2、点击菜单栏上的“系列标准图框”→生成1：1万图框。
3、在弹出的“1：1万图框”对话框中依次键入“起点纬度”（1所示）数值、“起点经度”（2所示）数值（二者均在第一步中所得），再点击图框文件名（3所示），准备输入图框名称。
4、在随即弹出的“换名存文件”对话框中可以选择你保存标准图框文件名的地方，比如可以选择在“桌面”，文件名可以任意取，在这里我们文件名暂定为111，最后点击“保存”按钮。
5、继上一步后再一次回到“1：1万图框”对话框，点击“椭球参数”按钮。
6、在弹出的“椭球参数设置对话框”中，选中“1北京54/克拉索夫斯基[1940年]椭球”，点击“确定”。
7、以上几步做完后，我们再一次回到了“1：1万图框”对话框中，点击“确定”按钮。
8、在随即弹出的“图框参数输入”对话框中，我们依次选取了“标记实际坐标值”、“输入并绘制接图表”、“绘制图幅比例尺”、“绘制图框处图廓线”四项后，点击“确定”按钮。
9、在弹出的“输入接图表内容”对话框中，我们只需点击“确定”按钮即可。
10、1：1万标准图框成功生成。
11、接着单击工具栏中的保存按钮，在弹出的“选择要保存的文件名”对话框中，点击“确定”按钮。
保存图框工作基本完成。
第三步：将所生成的标准图框与底图进行校对。
1、在“输入编辑”新建工程后，在左边的区域空白外单击鼠标右键，在弹出的菜单中选取“添加项目”并单击左键。
2、在弹出的“MAPGIS打开文件”对话框中找到你保存下来的标准图框文件“111.WL”和“111.WT”两个文件，全部选择并单击“打开”按钮。
3、系统会弹出一个转换确认对话框，我们单击“确定”按钮即可。
的“1：1”按钮，在右窗口中我们可以看到添加进来的标准图框。
5、点击“其它”→整图变换→键盘输入参数。
6、在弹出的“图形变换”对话框中，我们依次点击选择“点变换”、“参数变化”、“线变换”、“参数变化”、“比例参数”中“X比例：”输入“10”，“Y比例：”中输入“10”，再选中“参数比例变化直接作用于图形参数”，最后点击“确定”按钮。
7、随即弹出一个“操作信息”对话框，我们直接点击“是（Y）”按钮即可。
8、我们看到，底图同所生成标准图框已重叠在一块儿以供校对。
本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@），我们会及时改正，谢谢！这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。
属性转excel（SXMAPGIS）功能:将MAPGIS中的属性以excel输出首先在硬盘上新建一excel工作表(如:E:\cz.xls)打开”属性库管理”点命令”文件”—“导出”弹出如下窗口点”+”弹出如下窗口点”添加”添加数据源如下窗口选择excel驱动点击完成点击”选择工作薄”选择新建的cz..xls并去掉”只读”点”确定”---”确定”返回到前面窗口任意起一数据源名称”ddd”确定从”数据源”下拉选项中选择”ddd”数据源打开要转换的文件,输入导出后的文件名”输出”点击导出即可.注意：mapgis文件中的字段名不能有空格，否则导不出。
打开cz.xls文件可检查转换结果。
本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@），我们会及时改正，谢谢！这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。
MSI影像图像校正DRG操作流程(方法一)(作者：sxmapgis)功能:将“*.MSI”文件进行校正第一步：打开MAPGIS→图像处理→图像分析。
第二步：单击“文件” →打开影像。
装入MSI影像文件。
第三步：单击“镶嵌融合” →DRG生产→图幅生成控制点。
第四步：点击“输入图幅信息”。
(点击”输入图幅信息”后,系统自动弹出如下对话框)第五步：将所打开的影像文件图幅号输入“图幅号”栏中，然后点击“确定”。
第六步：在随后的“图幅生成控制点”对话框中按“左上角、右下角、左下角、右上角”的次序在影像文件中用鼠标左键单击相应位置。
最后点击“生成GCP”。
第七步：在弹出的“是否删除原有控制点”对话框中单击“确定”按钮。
第八步：单击“镶嵌融合” →DRG生产→顺序修改控制点。
第九步：放大影像文件,在图框的十字坐标处单击鼠标左键.在弹出的放大图框中鼠标左键依次校正位置(使鼠标点击出现的红十字与影像图的十字坐标完全重合)，并按”空格键”确定，进入下一位置。
若本影像文件图像内无公里网的交叉点，对于相应位置则按“ESC”键略过。
第十步：顺序修改控制点结束后，单击“镶嵌融合” →DRG生产→逐格网校正。
第十一步：在弹出的“另存为”对话框中键入文件名，并单击“保存”按钮。
在弹出的对话框中点击“确定”按钮。
本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis @），我们会及时改正，谢谢！这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。
MAPGIS自定义线型(作者：SXMAPGis)功能:自制需要的线形在制图中遇到过陡坎吧，如果是用鼠标一根一根的画也太麻烦了，自己定义一个线型，很简单，一步一步跟我学吧。
首先，在菜单栏中找到“系统库”下拉菜单，再找到“编辑线型库”选项。
弹出一个“线型编辑库”面板。
按“清除”按钮，清空当前的线型。
清除后的面板可以新建一个线文件里画出陡坎线（就一个就可以了），如果你觉得自己画得还不错的话，那么就在绿色的区域内画出一个陡坎线（注意在绿十字以上画，两边要顶到绿线的边缘）。
在菜单“线编辑”下拉菜单中在“选择线型”里选择线的线型（陡坎是直线，选择1就可以）、颜色等。
怎么样，一个陡坎就出来了。
然后在按“保存线型”按钮，如果你是早以画好的线型，那么就按“提取线型”按钮。
按“确定”按钮。
再按“退出”按钮完成。
好了，这就OK啦，最后在线形库里找你的成果吧。
同理可以自定义符号（点）和图案（区）。
最主要的是多动手就能熟能生巧。
本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@），我们会及时改正，谢谢！这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。
影像文件（TIF）与标准图框的套合输出（作者：sxmapgis）功能:转影像文件、生标准图框、并将两者套合打印输出一、先将影像文件“*.TIF”转换为MAPGIS中的“*.MSI”文件。
具体步骤如下：第一步：打开MAPGIS→图像处理→图像分析。
第二步：单击“文件” →数据输入。
第三步：在弹出的“数据转换”对话框中单击“转换数据类型”右边的下拉箭头，在出现的文件类型中选择“TIF文件（）*.tif”，最后点击“添加文件”按钮。
第四步：在出现的“打开”对话框中选择自己需要转换成MSI影像文件的文件。
然后单击“打开”按钮。
我们可以看到，一个TIF文件已加入到“转换文件列表”中。
如果整个目录中的所有TIFF文件都需要转换成MSI文件，可以选择“添加目录”按钮，在弹出的对话框中选择目录，然后单击“确定”按钮。
