图注要求及示例

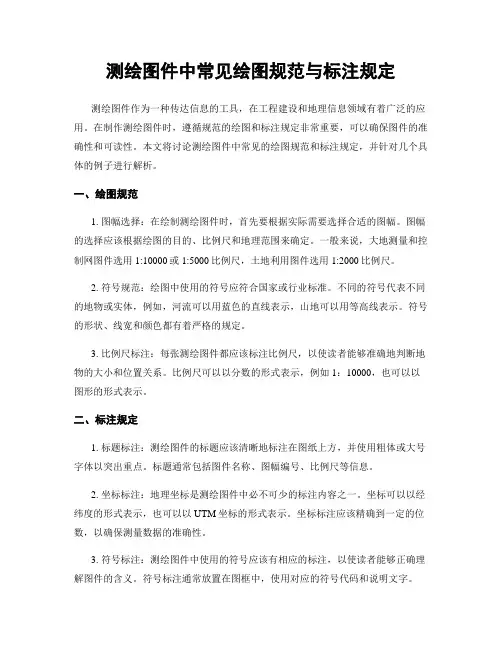

测绘图件中常见绘图规范与标注规定
测绘图件中常见绘图规范与标注规定测绘图件作为一种传达信息的工具，在工程建设和地理信息领域有着广泛的应用。
在制作测绘图件时，遵循规范的绘图和标注规定非常重要，可以确保图件的准确性和可读性。
本文将讨论测绘图件中常见的绘图规范和标注规定，并针对几个具体的例子进行解析。
一、绘图规范1. 图幅选择：在绘制测绘图件时，首先要根据实际需要选择合适的图幅。
图幅的选择应该根据绘图的目的、比例尺和地理范围来确定。
一般来说，大地测量和控制网图件选用1:10000或1:5000比例尺，土地利用图件选用1:2000比例尺。
2. 符号规范：绘图中使用的符号应符合国家或行业标准。
不同的符号代表不同的地物或实体，例如，河流可以用蓝色的直线表示，山地可以用等高线表示。
符号的形状、线宽和颜色都有着严格的规定。
3. 比例尺标注：每张测绘图件都应该标注比例尺，以使读者能够准确地判断地物的大小和位置关系。
比例尺可以以分数的形式表示，例如1：10000，也可以以图形的形式表示。
二、标注规定1. 标题标注：测绘图件的标题应该清晰地标注在图纸上方，并使用粗体或大号字体以突出重点。
标题通常包括图件名称、图幅编号、比例尺等信息。
2. 坐标标注：地理坐标是测绘图件中必不可少的标注内容之一。
坐标可以以经纬度的形式表示，也可以以UTM坐标的形式表示。
坐标标注应该精确到一定的位数，以确保测量数据的准确性。
3. 符号标注：测绘图件中使用的符号应该有相应的标注，以使读者能够正确理解图件的含义。
符号标注通常放置在图框中，使用对应的符号代码和说明文字。
三、例子解析1. 道路图件例子：在绘制道路图件时，可以使用不同的线型和颜色标注不同类型的道路。
例如，高速公路可以用双实线表示，次干道可以用虚线表示。
此外，道路图件中应该标注道路的名称、道路宽度以及交叉口等关键信息。
2. 建筑物图件例子：在绘制建筑物图件时，可以使用不同的填充图案和颜色来标识不同类型的建筑物。
例如，住宅可以使用水平线填充，商业建筑可以使用垂直线填充。
作品图注要求及示例
一、单照
作品名： XXX
作者：XXXX 单位：XXX
图注：XX地区XX学校三年级学生在认真的听课
二、组照
作品名：XXX
作者：XXX
单位：XXX
图注：XX地区XX学校学生在简陋的教室中学习
附件2：福建省支教风采摄影作品信息登记
作者姓名
性别
民族身份证号ຫໍສະໝຸດ 工作单位职务职称通讯地址
邮编
联系电话
手 机
电子邮箱
作品电子文件名
作品名称
创作时间
拍摄地点
作品类别
□工作纪实摄影□ 精神风貌图片□ 支教成就图片
作品简介
（100字
以内）
是否参加过相关类别评选
□ 是 □ 否
如参加过是否获奖
□ 是 □ 否
《图纸标注规范》课件
图纸标注规范课件将帮助您了解标注规范的重要性，并为您提供实用的标注 方法示例和解决常见问题的建议。
图纸标注规范
1 简介
什么是图纸标注规范
2 为什么需要图纸标注 3 相关标准和规范
规范
了解适用的标注标准和规
标注规范的价值和作用
范
图纸标注基本要求
1 使用什么字体
选择适合的字体类型
常见问题解析
标注错误
如何纠正常见的标注错误
标注矛盾
解决标注之间的矛盾信息
标注不清晰
改善标注的清晰度和可读性
奇怪的标注
避免使用不常见或混淆的标注
总结
1 图纸标注规范的重要
性
为什么准确和清晰的标注 对工程图纸至关重要
2 如何遵循标注规范
实施标注规范的实用方法 和建议
Hale Waihona Puke 3 疑问和反馈提供咨询和反馈渠道
4 标注内容
确定需要标注的信息
2 字体大小
确保字体大小合适且易读
3 字体风格
遵循字体风格的一致性
5 标注位置
选择合适的标注位置
标注方法示例
尺寸标注
使用适当的标注线和箭头来表 示尺寸
文字标注
使用清晰的文本框进行标注
指示标注
使用符号和箭头标记重要要素
图形标注
使用图形形状进行标注
箭头标注
使用箭头指示关联关系
《图纸标注规范》课件
半径和直径尺寸标注
01
半径和直径尺寸标注是用来表示圆弧或圆形的半径和直径长度。
02
在标注半径或直径尺寸时，应选择圆弧或圆形的中心点作为起点，沿 着半径或直径方向进行标注。
03
半径和直径尺寸标注应包括尺寸数字、尺寸线和尺寸界线，其中尺寸 数字应位于尺寸线的中间位置，并保持与尺寸线对齐。
04
半径和直径尺寸标注的精度应根据实际需要确定，通常为小数点后两 位。
指引线和基准线标注
指引线和基准线应清晰可见，易于识 别。
指引线和基准线应标注在需要指引或 定位的部位，不得遗漏或错误标注。
指引线和基准线的长度应适当，不得 过长或过短。
05
文字标注规范
字体和字号
总结词
字体和字号的选择对于图纸的可读性和美观度至关重要。
详细描述
在图纸上标注文字时，应选择清晰易读的字体，避免使用过于花哨或艺术化的字体。常用的字体包括 宋体、黑体和楷体。根据图纸的大小和比例，选择合适的字号，确保文字清晰可见。一般来说，字号 的大小应与图纸的比例尺相适应，不宜过小或过大。
统一的标注规范有助于不同专业和不同部门之间的沟通与合作，减 少误解和歧义。
保障工程质量与安全
准确的标注能够反映工程实际情况，有助于避免因标注错误导致的 工程质量问题和安全事故。
定义与概念
图纸标注
指在工程图纸上对各个元素进行 标记、注释和说明，以清晰、准 确地传达设计意图和技术要求。
标注规范
指一系列关于图纸标注的统一标 准、规则和要求，包括符号、字 体、线型、颜色等方面的规定。
文字颜色和背景
要点一
总结词
文字的颜色和背景应合理搭配，以提高图纸的可读性和辨 识度。
要点二

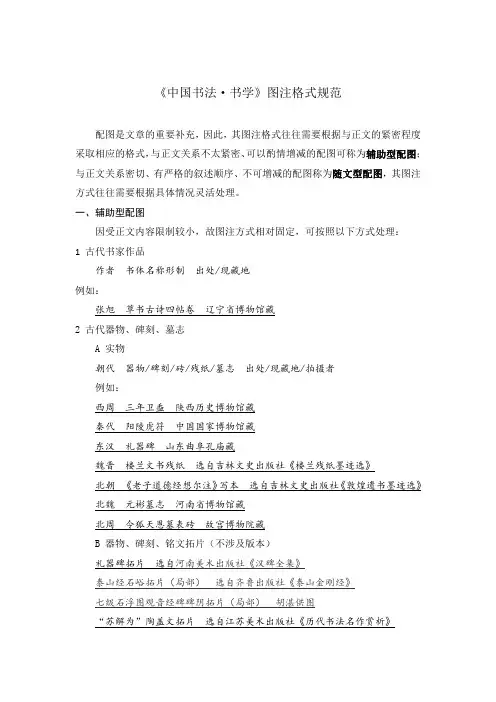

图注格式规范——《中国书法·书学》
注意，拓片无需加年代，应当避免出现“东汉 礼器碑拓片 选自河南美术 出版社《汉碑全集》”此类情况。
C 摹本、拓片、法帖（涉及版本） “晚香堂苏帖本”苏东坡赤壁赋 选自文物出版社《晚香堂苏帖》 “界栏本”王羲之黄庭经 选自文物出版社《宝晋斋法帖》 “神龙本”王羲之兰亭序 故宫博物院藏 唐摹本王羲之孔侍中帖 日本东京前田育德会藏 “关中原石淡墨初拓本”董美人墓志 上海图书馆藏 3 简牍、帛书 简牍编号 藏地/出处 或者 朝代 名称 藏地/出处 例如： CWJ1③:263—21A 简牍 选自百家出版社《长沙五一广场东汉简牍选释》 西汉 武威王杖诏令册简牍 甘肃武威市博物馆藏 西汉 《老子》甲本帛书 湖南省博物馆藏 战国 放马滩简牍 甘肃省文物考古研究所藏 4 当代书家 作者 书体名称形制 或 作者 山水画/花鸟画/画名形制 例如： 司舜威 隶书自作诗八守条屏 楚默 山水画轴 王镛 烟江叠嶂图轴 5 跋文图注 题跋类书作，因其附属于某作品之后，并非是完整的作品，故采用“作者+ 跋+作品 藏地/出处”的方式，例如： 柳贯跋睢阳五老图 选自黄山书社《行书睢阳五老图题记》
作者 书体名称形制 出处/现藏地 例如：
张旭 草书古诗四帖卷 辽宁省博物馆藏 2 古代器物、碑刻、墓志
A 实物 朝代 器物/碑刻/砖/残纸/墓志 出处/现藏地/拍摄者 例如： 西周 三年卫盉 陕西历史博物馆藏 秦代 阳陵虎符 中国国家博物馆藏 东汉 礼器碑 山东曲阜孔庙藏 魏晋 楼兰文书残纸 选自吉林文史出版社《楼兰残纸墨迹选》 北朝 《老子道德经想尔注》写本 选自吉林文史出版社《敦煌遗书墨迹选》 北魏 元彬墓志 河南省博物馆藏 北周 令狐天恩墓表砖 故宫博物院藏 B 器物、碑刻、铭文拓片（不涉及版本） 礼器碑拓片 选自河南美术出版社《汉碑全集》 泰山经石峪拓片（局部） 选自齐鲁出版社《泰山金刚经》 七级石浮图观音经碑碑阴拓片（局部） 胡湛供图 “苏解为”陶盖文拓片 选自江苏美术出版社《历代书法名作赏析》
尺寸标注图例[指南]
![尺寸标注图例[指南]](https://img.taocdn.com/s3/m/7eef9208b6360b4c2e3f5727a5e9856a56122660.png)
国标规定的一些尺寸注法。
线性尺寸的数字方向第一种方法：尺寸数字应按左上图所示方向注写，并尽可能避免在图示30范围内标注尺寸，当无法避免时可按右上图的形式标注。
第二种方法：在不致引起误解时，对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处，如下面的两图所示。
在一张图样中，应尽可能采用同一种方法，一般应采用第一种方法注写。
角度尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点。
尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也可按右图的形式标注。
圆圆的直径尺寸一般应按这两个例图标注。
圆弧圆弧的半径尺寸一般应按这两个例图标注。
大圆弧在图纸范围内无法标出圆心位置时，可按左图标注；不需标出圆心位置时，可按右图标注。
小尺寸如上排图例所示，没有足够空间时，箭头可画在外面，或用小圆点代替两个箭头；尺寸数字也可写在外面或引出标注。
圆和圆弧的小尺寸，可按下两徘例图标注。
球面标注球面的尺寸，如左侧两图所示，应在ø或R前加注“S”。
不致引起误解时，则可省略，如右图中的右端球面。
尺寸的排列与布置尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交。
图线不得穿过尺寸数字，不可避免时，应将尺寸数字处的图线断开，如图13-12。
互相平行的尺寸线，应从被标注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸应离轮廓线较远，如图13-13。
图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于10mm。
平行排列的尺寸线的间距，宜为7-10mm, 并应保持一致，如图13-13 所示。
总尺寸的尺寸界线，应靠近所指部位，中间分尺寸的尺寸界线可稍短，但其长度应相等，如图13-13所示。
图纸标注规范
1.2.2. 材料栏的填写标准 此栏填写材料的常用牌号。 1） 常用机加材料的填写，例如：45#、Q235A、AL6061、SUS304、H62、Cr12、ABS、POM、PMMA 等。 2） 常用型材的填写，例如：铝型材 AGB01-4040YA、铝型材 AOB01-2040、Q235A 方通 40×40×3 等。 3） 钣金的填写，例如：Q235A t=2.0、SUS304 t=1.0 等。
三、制图方法与步骤 1.视图表达的选择·········································································6 1.1.主视图的选取·····································································6 1.2.视图数量的选择···································································8 1.3.显示样式的选择···································································8 2.尺寸标注的方法和步骤···································································9 2.1.选择尺寸基准·····································································9 2.2.合理标注尺寸·····································································10 2.3.尺寸标注的方法步骤及示例·························································12 2.4.总结·············································································14
机械制图尺寸标注方法
尺寸界线
尺寸线
⑴ 尺寸线为细实线，一端或两端带有终端符号 （箭头斜线）。 ⑵ 尺寸线不能用其它图线代替，也不得与其它 图线重合。
⑶ 标注线性尺寸时尺寸线必须与所标注的 线段平行。
尺寸数字
16 尺寸界线 尺寸线 1.5×45° 1.5×45° 10 20 数字高度3.5毫米
35
这些间距＞7毫米 最好不超过10毫米。
4. 要注意的问题
• （1）尺寸线和尺寸线及尺寸界线应避 免相交，所以小尺寸注在里边（靠近 视图），大尺寸注在外边。 • （2）尺寸线之间的距离一般取7~10毫 米，尺寸界线超出箭头外2~3毫米。 • （3）圆角不能注成：4-R5
•
接上页
• 图样中的圆角能否采用4—R5的简化形式？回答是 否定的。由于圆角一般都很小，不易分辨（无标 记和字母注法）
接上页
• 直径可以注在圆视图上也可以注在非圆视图上， 根据情况确定；半径尺寸必须注在投影是圆弧处。 • （3） 小尺寸注法 • 在没有足够的位置画箭头或写数字时，箭头 可画在外面向里指，或用圆点代替箭头（中间）， 这种情况往往也注不下尺寸数字，可以将尺寸数 字注在外面或引出标注，如挂图。
接上页
• （4） 简化注法 • 成组要素（如孔，槽）可仅在一个要素上注出 其尺寸和数量。成组要素均匀分布时可按图注 法。当成组要素在图形中的定位和分布情况在 图形中已经明确时，可以不注角度并可省略 “均布”两字，如图。 • 均匀分布的成组要素的尺寸按 • 个数—孔径 如6-8 • 个数—宽×长 如8-4×30 • 个数—槽宽×直径 如10-2× 20
例如：
设计基准
工艺基准
A
A
设计基准
A－ A
二、主要的尺寸应直接注出 主要尺寸指影响产品性能、工作精度 和配合的尺寸。 非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
机械制图标注规范_图文
25 20
尺寸数字
尺寸线 箭头 间距约7mm
尺寸界线超出尺寸 线约2~5mm
25 35
3.尺寸标注示例
1）尺寸界线用来限定尺寸度量的范围。
(1) 尺 寸界线用细实 线绘制，由图 形的轮廓线、 轴线或对称中 心线引出。也 可利用图形的 轮廓线，轴线 或对称中心线 作尺寸界线。
(2) 尺寸界线一般应与尺寸线垂直。必要时才允 许倾斜，如下图φ70和φ24尺寸的尺寸界线。
3）.尺寸数字
(2) 线性尺寸数字的注写方向 ： 线性尺寸数字的注写方向，有两种注写方法。 方法一：水平尺寸的数字字头向上；铅垂尺寸的数 字字头朝左；倾斜尺寸的数字字头应有朝上的趋势。
应尽可能避免在 30°内标注尺寸
。
当无法避免 时，可这样 注写。
方法二：对于非水平方向的尺寸，其尺寸数字 可水平注写在尺寸线的中断处。
4.掌握常用的几何图形（正多边形、近似椭圆、锥度、 斜度及圆弧连接）的画法。
本章重点难点：
1.国家标准《机械制图》中关于尺寸注法的内容。 2.常用几何图形和圆弧连接的作图原理与方法。
1.1 国家标准《技术制图》、《机械制图》的基本规定
本节主要介绍国家标准《技术制图》和《机械制图》的基本内容。 每一个工程技术人员都应该树立标准化的概念，自觉贯彻执行国家标准 。
1.等分线段
AutoCAD内利用“绘图”菜单中点的绘制方法：定 数等分或定距等分来等分线段。
例：将已知线段ＡＢ五等分。
A
B
命令：DIVIDE↙
\\等分点命令
选择要定数等分的对象：
\\鼠标左键单击线段AB
(3) 在光滑过渡处标注尺寸时，必须用细实线将 轮廓线延长，从它们的交点处引出尺寸界线。
机械加工图纸标注法以及常见问题和要求ppt课件
二、零件表达方案的选择
为了把零件内、外结构和形状正确、完整、清晰地表达出来，又 能使读图方便、绘图简便，必须通过读零件的了解，认真考虑主 视图的选择和其它视图的数量、画法，并且对零件表达的合理程 度会随着工作经验的积累而逐步提高。 1、主视图的选择
主视图是零件表达方案的核心，它选择是否恰当将直接影响 读图和绘图是否方便，一般从下面两方面考虑： 1）主视图中零件的投影方向——形状特征原则； 2）主视图中零件的摆放位置——加工位置原则、工作位置原 则、自然位置原则。
2、尺寸标注时，主要考查对尺寸终端形式（箭头）的标注和尺寸数字的标 注，例如：
20
零件图的内容
1、零件图的内容和作用
一张完整的零件图由图形、完整的尺寸、技术要求和标题栏组成。 1）零件图中需要用一组视图来表达零件的内、外结构形状； 2）正确、完整、清晰、合理地标注出能满足制造、检验、装配所
需要的所有尺寸； 3）说明零件在加工、检验、装配、调试过程中所需的要求； 4）零件标题栏中的内容包括：零件名称、材料、数量、比例、图
⌒
5
6
尺寸界线用来表示所注尺寸的范围。尺寸界线用细实线绘 制，并应由图形的轮廓线、轴线或对称中心线处引出。也 可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸线用来表示尺寸度量的方向。尺寸线必须用细实线绘在 两尺寸界线之间，不能用其它图线代替，不得与其它图线重 合或画在其延长线上。
7
尺寸数字不可被任何图线所通过，当无法避免 时，必须将该图线断开。
径向 以回 转轴 线为 尺寸 基准
轴向以左端面为设计基 压盖的尺寸标注分析
23
准，右端面为辅助基准
典型零件尺寸标注及分析
在加工底面时， 必须同时保证 这些尺寸,会对 划线工作带来许 多困难,有时甚 至是不可能的。
图形尺寸标注
3、各类尺寸注法
（1）线性尺寸 尺寸线与所标注线段平行，并避免在30°范 围内标注，相互平行的尺寸线应从小到大依次有内向外排列
（2）圆的直径和圆弧半径
整圆及大于半圆应标注直径尺寸，并在数字前加“φ”； 小于或等于半圆应标注半径，在数字前加“R”，且必须标注 在投影为圆弧的视图上。尺寸线要通过圆心，末端画成箭头。
(5) 对称图形采用对称标注,不得分成两半标注.
3、标注示例
平面图形尺寸标注
一、尺寸注法
图样中的图形只能表达机件的形状，而机件的大小则 通过标注的尺寸来确定。国家标准GB/T4458.4-2003规定了 在图样中标注尺寸的基本方法。
1、基本规则
（1）物体的真实大小以图样上所注尺寸数值为依据，与绘图 大小和准确度无关。 （2）图样中的尺寸以mm为单位，不需标计量单位和名称。 （3）图样中标注的尺寸，为图样所示机件的最后完工尺寸。 （4）每个尺寸只标注一次，并标注在反映该结构最清晰的图 形上。
对于一个平面图形尺寸数量是确定的不能多也不能少2基本原求不同类别的图形元素标注不同类的尺寸线段注线性尺寸直接注出尺寸数值圆弧注半径尺寸在尺寸数值前加字母r圆注直径尺寸在尺寸数值前加前缀同一图形中所有尺寸标注的尺寸文字应采用同一字号高注意尺寸文字书写方位横向尺寸从左往右读竖向尺寸从下往上读尺寸线不得交叉小尺寸在里大尺寸在外
2、尺寸的组成
一个完整的尺寸标注，应由尺寸界线、尺寸线和尺寸 数字三部分组成。 （1）尺寸界线 用细实线绘 尺寸界线 制，并由图形轮廓线、轴线 尺寸线 或对称中心线引出，也可利 尺寸数字 用它们作尺寸界线。 （2）尺寸线 用细实线绘制， 不能用其它图线代替，也不 能与其它图线重合或画在其 延长线上。 （3）尺寸数字 写在尺寸线的上方中部，也可写在尺寸线的中 断处，不能被任何直线断开。
工程制图标注范例
机械设计中尺寸标注类知识，毕业前一定读懂它分享首次分享者：陾蓍.已被分享54次评论(0)复制链接分享转载举报机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
绘图及标注规范
绘图及标注规范一、图纸幅面调用更新的中英文框题栏二、比例：三、线条；四、图纸布局及标注规则1）零件实际大小应和电脑1:1输出图形大小相等，如需改变输出大小，可将图框放大或缩小比例。
2）默认尺寸单位为毫米,如采用英制单位，需在尺寸数字后加上单位。
3）客户有要求按客户要求的投影法绘图，否则按笫三视角投影法绘制图形。
4）主视图选择一般按加工位臵或工作位臵,主视图应表示零件各组成部分的形状及其加工位臵,为方便看图一般零部件主视图和总装配图主视图位臵一致5）根据需要可增加局部视图,如斜视图,向视图,局剖放大图:剖视图,如全剖,半剖,局部剖,斜剖,阶梯剖,旋转剖,复合剖;局部视图、剖视图要有清晰剖切线位臵及文字注释。
6）在能够充分而清晰地表达零件形状结构的前提下，所选用的视图数量要尽可能少，避免不必要的视图和剖视。
圆形零件一般不少于两个投影视图,非圆形零件一般不少于三个投影视图表达.7）尽量避免使用虚线表示不可见的结构，尽可能减少相同结构的重复绘制。
8）标准件需要在主视图上注释代号.标准代号如下：9）10）有装配关系的零件图尽量放一块，用矩形框起，便于查找。
11）字体及标注样式见模板文件，路径：C o m m o n//t e m p_i n f o//s i n o m o u l d.d w t 12）尺寸标注尽量采用坐标标注法,建议在尺寸标注前加上图框,并设臵好标注比例。
零件的每个尺寸一般只标注一次，并标在最清晰的图形上.尽可能使13减小文件大小。
五、装配图标注注意事项1）装配图要有水线图、产品图、哥林柱、排气、翘模坑、入水放大图、剖视要有剖切线位臵和注释。
2）装配图需要标注总装配长宽高尺寸、模胚尺寸、板厚、开框大小及深度；模具和注塑机装配尺寸：哥林柱间距、法兰大小、唧咀半径、K O孔大小数量、开模行程、码模孔尺寸。
3）运动零件标注行程大小，水孔标注直径大小，进出水用I n/O u t加数字标明，进出水很多条时做接水板。
图注要求及示例
图注要求及示例图注是指在一张图片或图表下方，对其进行文字说明和描述。
在科研、学术论文和报告中，图注通常用于补充、说明或强化图表数据。
图注的作用图注的作用让阅读者更容易了解图片或图表的含义、叙述和信息。
它可以包含以下内容：•标题信息：图片标题和编号，以及一些基本信息的描述•基本特征以及描述：描述图片和图表以及内容所显示的表现，形式，数据等等•对数据内容的补充：这个数据或者的细节信息，一些未充分显示的数据•或者解释数据：将所述数据和图表的说明联系在一起，解释图表的原因因此，图注使得读者站在更加丰富的角度来理解数据，并帮助其更高效地阅读学术材料。
图注的基本格式图注在精确描述图片或图表数据的同时，也遵循特定的格式规范。
下面是图注的正式格式要求：•它必须位于图片/表格下方并嵌入在文本的主体中。
•图片必须包含图片编号，标题和描述。
表格应有表格编号，标题和描述。
•图示（标签）必须清晰、简单明了，不能模棱两可或不清楚。
•图片或图表的描述必须准确，简练，但不能过于含糊。
图注示例下面是一些示例图注，以说明它们的格式和内容：图片1：折线图图1图1图1：折线图描述：本图显示了某公司在2016年至2020年间的营业额。
绿色线代表广告收入，蓝色线代表销售收入。
数据是统计每年的平均月收入。
表格1：商品销售数据表1：商品销售数据类别数量价格传统家具500,000 ¥300,000现代家具1,000,000 ¥400,000家居装饰200,000 ¥100,000描述：表格显示了三种商品的数量和花费。
数据是根据学校内的数据统计得出的。
在撰写学术论文或报告中，提供的图表和图片必须是缜密和精确的，而图注可以让这些信息清晰地呈现在读者面前。
如果图注显示的数据、图标或表格信息不够准确，那么人们是无法完全理解科学论文的内容。
因此，在撰写图文论文、科学报告和其他学术讲稿时，图注的准确性、完整性和规范性必须得到特殊关注。
图纸标注常见问题和要求国家标准新版
（3）叉架类零件
叉架类零件的结构形状比较复杂，常带有倾斜 或弯曲的结构，通常以其工作位置作为主视图的安 放位置。
（4）箱体类零件
箱体类零件包括机座、箱体或机壳等。
精选ppt
一个意思, 这是零件的一种工艺结构。 在GB/T4458.4-2003《机械制图 尺寸注法》中关于倒角5.9条是这样规定的：
45°的倒角可标注成C2的样式，非45°倒角应在图上单独标出角度，并 单独标出长度，而不能标成2×30°的样式。
精选ppt
七、零件表达方案的选择
为了把零件内、外结构和形状正确、完整、清晰地 表达出来，又能使读图方便、绘图简便，必须通过 读零件的了解，认真考虑主视图的选择和其它视图 的数量、画法，并且对零件表达的合理程度会随着 工作经验的积累而逐步提高。
径向基准 长度基准
轴线
端面
长度基准 对称面
2-φ
精选ppt
高度基准 底面
1）设计基准——根据零件的结构和设计要求选定的基准
设计基准是在零件结构设计时，用以确定零件在机器、 部件中的位置及其几何关系的基准。一般作为基准的 要素是接触面、对称面或主要的回转轴线
工艺基准
φ22
设计 基准
18 26 52 70
r052340145r15145152032231949540055轮盘类零件尺寸标注及分析轮盘类零件尺寸标注及分析压盖的尺寸标注分析压盖的尺寸标注分析径向径向转轴转轴尺寸尺寸基准基准轴向以左端面为设计基准右端面为辅助基准轴向以左端面为设计基轴向以左端面为设计基准右端面为辅助基准准右端面为辅助基准典型零件尺寸标注及分析典型零件尺寸标注及分析铸件毛坯尺寸标注分析铸件毛坯尺寸标注分析错误错误正确正确加工面和非加工面有多个尺加工面和非加工面有多个尺寸相联系是不合理的
推荐作品图注要求及示例
附件1推荐作品图注要求及示例范例一、代表人物及其贡献作品名：钱学森摄影：XXXX推荐单位：XXXXXX图注：钱学森（1911.12— )，男，浙江杭州人。
应用力学、工程控制论、系统工程科学家，中国科学院院士，中国工程院院士。
现任中国人民解放军总装备部科技委高级顾问，中国科协名誉主席。
钱学森为我国火箭、导弹和航天事业的创建与发展作出了卓越贡献，是我国系统工程理论与应用研究的倡导人。
1979年，钱学森提出“科学技术现代化一定要带动文学艺术现代化”的思想，提出用“科学文学艺术”概念来丰富与发展科普事业的内涵。
主张一个有责任感的科技工作者应当把科普视为自己事业的一部分，一个专业科技工作者要会写学术论文，同时也应该会写科普文章，要把科学领域里的成就写得通俗易懂，人们爱看，才算够格。
—1 —钱学森1985年获国家科技进步奖特等奖；1991年获“国家杰出贡献科学家”荣誉称号和一级英模奖章；1999年获“两弹一星功勋奖章”；2006年获“中国航天事业50年最高荣誉奖”。
范本说明（图注中需包含下列元素）：表现人物的图注中需包含如下内容——人物、出生年月（生卒年月）、卓越贡献、本人提出的科学观点和理念（用100－200字左右描述图中事件过程）、荣誉。
人物：钱学森出生年月：1911.12突出贡献：钱学森为我国火箭、导弹和航天事业的创建与发展作出了卓越贡献，是我国系统工程理论与应用研究的倡导人。
科学观点与理念：“科学技术现代化一定要带动文学艺术现代化”的思想，提出用“科学文学艺术”概念来丰富与发展科普事业的内涵。
荣誉：钱学森1985年获国家科技进步奖特等奖；1991年获“国家杰出贡献科学家”荣誉称号和一级英模奖章；1999年获“两弹一星功勋奖章”；2006年获“中国航天事业50年最高荣誉奖”。
范例二、人物及其参与的重大事件作品名：XXXX摄影：XXXX推荐单位：XXXXXX图注：—2 —2003年10月15日9时，“神舟五号”载人飞船载着航天员杨立伟由“长征－2f”型运载火箭发射升空；10月16日6时23分，环绕地球飞行14圈后，飞船返回舱在内蒙古主着陆场成功着陆；实际着陆点与理论着陆点相差4.8 km，返回舱完好无损。
