变频器产生的干扰及解决方案

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案标题:变频器产生的干扰及解决方案
引言概述:
变频器作为一种电力设备,在工业生产中被广泛应用,但同时也会产生一定的电磁干扰问题。

本文将针对变频器产生的干扰问题进行深入探讨,并提出相应的解决方案。

一、变频器产生的干扰问题
1.1 电磁辐射干扰:变频器在工作时会产生电磁辐射,影响周围设备的正常运行。

1.2 电磁感应干扰:变频器工作时会引起电磁感应,导致周围设备浮现异常。

1.3 电源线干扰:变频器接入电源路线时,可能会对电源系统产生干扰,影响电力设备的正常运行。

二、解决电磁辐射干扰的方案
2.1 优化变频器的设计结构,减少电磁辐射。

2.2 安装屏蔽罩或者屏蔽线,减少电磁波的传播。

2.3 使用电磁屏蔽材料,阻挠电磁辐射的扩散。

三、解决电磁感应干扰的方案
3.1 增加电磁屏蔽设备,减少电磁感应的影响。

3.2 调整变频器的工作频率,避免与其他设备频率冲突。

3.3 使用电磁隔离器件,隔离电磁感应干扰。

四、解决电源线干扰的方案
4.1 安装电源线滤波器,减少电源线干扰。

4.2 使用电磁屏蔽套管,隔离电源线干扰。

4.3 优化电源路线设计,减少电源线干扰的影响。

五、总结
通过对变频器产生的干扰问题进行深入分析,并提出相应的解决方案,可以有效减少电磁干扰对设备运行的影响,保障工业生产的正常进行。

未来在变频器设计和应用中,应更加重视干扰问题的解决,提高设备的稳定性和可靠性。

变频器如何抗干扰变频器干扰解决方法

变频器如何抗干扰变频器干扰解决方法

变频器如何抗干扰变频器干扰解决方法一、变频器干扰的原因变频器在工作过程中会产生一定的电磁干扰,主要有以下几个原因:1.高频脉冲干扰:变频器由电机驱动器和电子器件组成,电子器件工作时会产生高频脉冲干扰,对周围电子设备产生辐射干扰。

2.电磁辐射:变频器中的电路部件和电机线圈会产生电磁场辐射,导致周围电子设备受到电磁干扰。

3.电源线干扰:变频器需要接入电源,当供电电源线路不稳定或存在电磁干扰时,会影响变频器正常工作并产生干扰。

二、变频器抗干扰的解决方法1.优化变频器布局:合理安排变频器及其接线的位置,将尽量远离其他敏感设备,减少电磁辐射对其它设备的干扰。

2.使用屏蔽电缆:通过使用屏蔽电缆连接变频器与电机,减少电磁辐射和电磁感应,从而减小干扰。

3.安装滤波器:安装电力滤波器来滤除变频器输出端的高频脉冲干扰,减少对周围设备的辐射。

4.增加电磁隔离屏蔽:在变频器周围添加金属屏蔽罩或者设施屏蔽屏蔽间隔来减少电磁波的辐射,从而保护周围设备。

5.优化供电电源:通过增加稳压器、滤波电容、终端电阻等措施,保证供电线路稳定,减少电源线干扰。

6.地线连接优化:保证变频器、电机、控制系统等设备都接地良好,减少电磁波的辐射和对其他设备的干扰。

7.使用额外的电磁屏蔽材料:在关键部位使用电磁屏蔽材料,如电磁屏蔽垫、屏蔽套管等,减少电磁波干扰。

8.添加滤波和降压器:通过在变频器的输入端添加滤波器,滤除电网的高频干扰信号,降低输入电源的干扰。

9.使用低噪声电源:选择低噪声的电源供应系统,减少输入变频器的电源噪声。

三、变频器干扰预防1.确保变频器本身具备较低的辐射性和敏感性,选择正规生产厂家和合格产品。

2.在购买变频器时,要选择具有良好抗干扰能力的产品,并参考其抗干扰性能指标。

3.对变频器进行适当的屏蔽和隔离设计,加强变频器周围环境的电磁兼容性。

4.在使用变频器时,要仔细阅读和遵守变频器的使用说明书,正确安装和接线,避免出现安装错误和使用不当的情况。

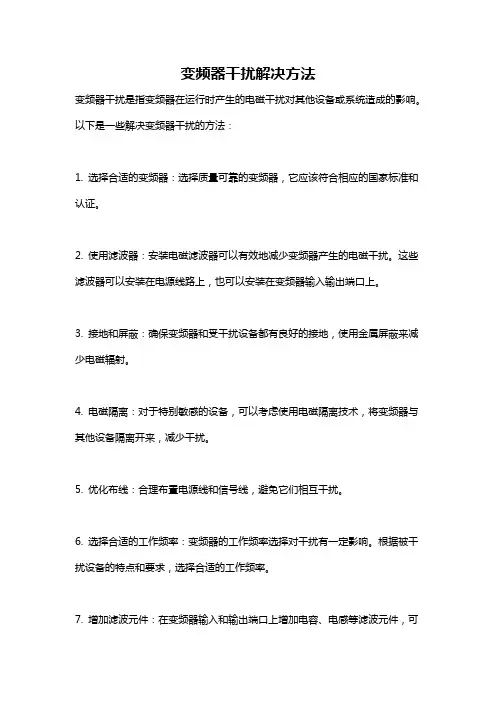

变频器干扰解决方法

变频器干扰解决方法

变频器干扰解决方法
变频器干扰是指变频器在运行时产生的电磁干扰对其他设备或系统造成的影响。

以下是一些解决变频器干扰的方法:
1. 选择合适的变频器:选择质量可靠的变频器,它应该符合相应的国家标准和认证。

2. 使用滤波器:安装电磁滤波器可以有效地减少变频器产生的电磁干扰。

这些滤波器可以安装在电源线路上,也可以安装在变频器输入输出端口上。

3. 接地和屏蔽:确保变频器和受干扰设备都有良好的接地,使用金属屏蔽来减少电磁辐射。

4. 电磁隔离:对于特别敏感的设备,可以考虑使用电磁隔离技术,将变频器与其他设备隔离开来,减少干扰。

5. 优化布线:合理布置电源线和信号线,避免它们相互干扰。

6. 选择合适的工作频率:变频器的工作频率选择对干扰有一定影响。

根据被干扰设备的特点和要求,选择合适的工作频率。

7. 增加滤波元件:在变频器输入和输出端口上增加电容、电感等滤波元件,可
以进一步减少干扰。

8. 定期维护和检测:定期检查和维护变频器和相关设备,及时发现和排除问题,减少干扰的可能性。

9. 软起动:使用软起动功能可以减少变频器启动时的电磁干扰。

10. 良好的排风散热:保持变频器的良好散热,可以减少电磁干扰。

以上是一些常见的解决变频器干扰的方法,具体选择和采取哪些方法要根据具体情况和需要进行综合考虑。

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案一、引言变频器作为一种重要的电力调节设备,被广泛应用于工业生产中。

然而,变频器在工作过程中会产生一定的电磁干扰,给其他电子设备和系统带来不良影响。

本文将详细介绍变频器产生的干扰原因及其解决方案。

二、干扰原因1. 高频噪声:变频器在工作时会产生高频噪声,这些噪声会通过电源线、信号线和地线等途径传播,对周围的电子设备产生干扰。

2. 电磁辐射:变频器内部的大电流和高频率信号会产生电磁辐射,这种辐射会干扰附近的电子设备,尤其是对无线通信设备的影响较大。

3. 电源干扰:变频器的电源输入端会受到来自电网的电压波动和电源谐波的影响,这些干扰会通过电源线传播到其他设备中。

三、解决方案1. 电磁屏蔽措施a. 选择合适的变频器:在购买变频器时,应选择具有较好电磁兼容性的产品,例如采用了电磁屏蔽措施的变频器。

b. 电缆屏蔽:使用带有屏蔽层的电缆,可以有效减少电磁干扰的传播。

c. 金属屏蔽箱:将变频器安装在金属屏蔽箱中,可以有效地阻止电磁辐射的传播。

2. 滤波器的应用a. 输入滤波器:安装输入滤波器可以减少来自电源的干扰,保护变频器和其他设备的正常工作。

b. 输出滤波器:通过安装输出滤波器,可以减少变频器输出端产生的谐波和高频噪声,保证负载设备的正常运行。

3. 接地和绝缘措施a. 变频器接地:变频器的接地应符合相关标准,确保接地电阻合理,减少接地回路的电磁干扰。

b. 绝缘措施:采用绝缘材料和绝缘屏蔽技术,减少电磁干扰的传播。

4. 信号线的布置a. 信号线与电源线分离:将信号线和电源线分开布置,避免相互干扰。

b. 信号线屏蔽:使用带有屏蔽层的信号线,可以减少电磁干扰的影响。

5. 频率选择和调整a. 避免共频段干扰:在设计和安装过程中,应避免变频器的工作频率与其他设备的频率相同,以减少干扰。

b. 频率调整:根据实际需求,调整变频器的工作频率,减少干扰对其他设备的影响。

6. 增加补偿措施a. 电源线补偿:通过安装电源线补偿装置,可以减少电源线上的电压波动,减少干扰。

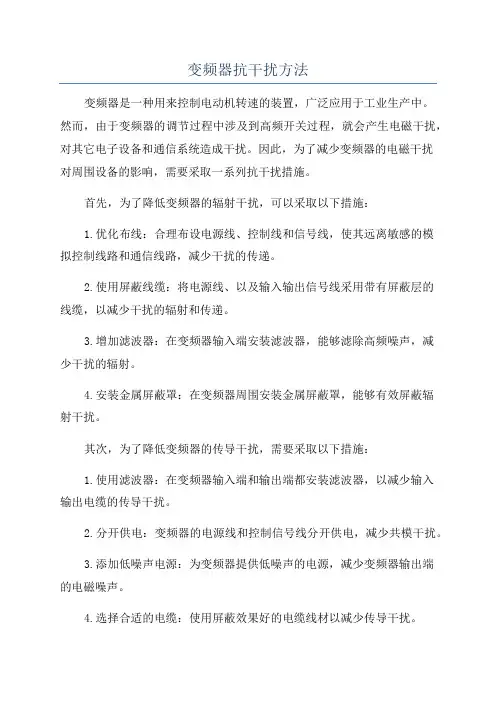

变频器抗干扰方法

变频器抗干扰方法

变频器抗干扰方法变频器是一种用来控制电动机转速的装置,广泛应用于工业生产中。

然而,由于变频器的调节过程中涉及到高频开关过程,就会产生电磁干扰,对其它电子设备和通信系统造成干扰。

因此,为了减少变频器的电磁干扰对周围设备的影响,需要采取一系列抗干扰措施。

首先,为了降低变频器的辐射干扰,可以采取以下措施:1.优化布线:合理布设电源线、控制线和信号线,使其远离敏感的模拟控制线路和通信线路,减少干扰的传递。

2.使用屏蔽线缆:将电源线、以及输入输出信号线采用带有屏蔽层的线缆,以减少干扰的辐射和传递。

3.增加滤波器:在变频器输入端安装滤波器,能够滤除高频噪声,减少干扰的辐射。

4.安装金属屏蔽罩:在变频器周围安装金属屏蔽罩,能够有效屏蔽辐射干扰。

其次,为了降低变频器的传导干扰,需要采取以下措施:1.使用滤波器:在变频器输入端和输出端都安装滤波器,以减少输入输出电缆的传导干扰。

2.分开供电:变频器的电源线和控制信号线分开供电,减少共模干扰。

3.添加低噪声电源:为变频器提供低噪声的电源,减少变频器输出端的电磁噪声。

4.选择合适的电缆:使用屏蔽效果好的电缆线材以减少传导干扰。

此外,为了提高变频器的抗干扰能力,还可以采取以下措施:1.优化地线:建立良好的接地系统,确保变频器和其它设备的共同接地,减少干扰的传导。

2.合理设置工作频率:选择合适和规范的工作频率范围,减少对其它设备的干扰。

3.添加滤波电容:在变频器输入端和输出端添加滤波电容,以降低高频噪声和干扰。

4.合理布置设备:将变频器和其它设备互相隔离,减少干扰传递。

最后,为了保证变频器的抗干扰性能,需要进行电磁兼容性测试和评估。

这样能够及早发现问题,并对干扰源进行识别和消除。

总结来说,为了降低变频器的电磁干扰对周围设备的影响,我们可以从减少辐射干扰、传导干扰和提高抗干扰能力等方面进行考虑。

通过合理的设备布局,优化的电路设计以及合适的滤波措施,能够有效地降低变频器的干扰程度,确保其正常稳定的运行。

九招教会你变频器如何抗干扰

九招教会你变频器如何抗干扰

九招教会你变频器如何抗干扰随着变频器技术的高速发展,变频器及其变频调速广泛的被应用到各个行业,如食品机械、塑料机械、陶瓷机械、石油机械、线缆设备、空压机、机床设备、木工机械、纺织机械、印刷包装设备、化工设备、环保设备、输送设备等。

变频器的广泛应用的同时也带来了不可忽视的干扰问题(包括周围电子电气设备对变频器的干扰、变频器对电网和周围设备的干扰),如果变频器干扰问题不能有效的解决,不仅变频器系统本身不能可靠的运行,还会影响周围的电子、电气设备正常运行。

变频器该如何抗干扰呢?1、变频器的E端要与控制柜及电机的外壳相连,要接保安地,接地电阻应小于100Ω,可吸收突波干扰。

2、变频器的输入或输出端加装电感式磁环滤波器。

以英威腾Goodrive20高性能矢量变频器为例,三相380V 4kW(含)以上、三相220V 1.5kW(含)以上机型内置滤波器,可以使变频器EMC性能达到工业环境的使用要求。

若需进一步加强抗干扰效果,还可以选配英威腾外置滤波器,以达到民用环境的使用要求。

3、上述磁环滤波器还可根据现场情况加绕在变频器控制信号端或模拟信号给定端的进线上。

4、装有变频器的电控柜中,动力线和信号线应分开穿管走线,金属软管应接地良好。

5、模拟信号线要选用屏蔽线,单端在变频器处接仿真地。

6、还可通过调整变频器的载频来改善干扰。

频率越低,干扰越小,但电磁噪声越大。

7、RS485通讯口与上位机相连一定要采用光电隔离的传输方式,以提高通信系统的抗干扰性能。

8、外配计算机或仪器、仪表的供电要和变频器的动力装置供电分开,尽量避免共享一个内部变压器。

9、9、在受干扰的仪表设备方面也要进行独立屏蔽,市场上的温控器、PID调节器、PLC、传感器或变送器等仪表,都要加装金属屏蔽外壳并与保安地相连。

必要时,可在此类仪表的电源进线端加装上述的电感式磁环滤波器。

来源:iianews。

变频器干扰解决方案

变频器干扰解决方案

变频器干扰解决方案变频器是一种将电力输入转变为不同频率、不同电流、不同电压的电子设备,广泛应用于各行各业的电力控制领域。

然而,由于其工作原理的特殊性,变频器在一定程度上会产生干扰问题,给其他设备和系统的正常运行带来困扰。

为了解决变频器干扰问题,我们可以从以下几个方面入手:1.使用合适的变频器设备:确保选择的变频器设备符合国家和行业标准,并取得相关认证证书。

合格的变频器设备在设计上会具备一定的抗干扰能力,能有效减少干扰产生。

2.合理的系统设备布置:在布置系统设备时,应尽量避免变频器与其它设备之间的靠近。

尽量保持一定的距离,避免产生电磁辐射干扰。

3.良好的接地系统:建立良好的接地系统是减少变频器干扰的一种重要手段。

接地系统能够有效排除静电和电磁辐射,保证系统设备的安全可靠运行。

在接地系统设计中,要注意选择合适的导体和接地点,并保证接地电阻符合要求。

4.适当的滤波器安装:通过安装适当的滤波器设备可以有效减少变频器对电网和其他设备产生的干扰。

滤波器能够剔除变频器输出的谐波和高频干扰,并保持电网的质量。

5.屏蔽措施的采用:采用屏蔽措施可以有效防止变频器的电磁辐射干扰周围的设备。

屏蔽措施可以包括在变频器设备内部设置金属屏蔽罩,以及在电缆和连接线路上添加屏蔽层来减少电磁辐射。

6.合理的电缆布线:在电缆布线时,要选择合适的电缆类型和规格。

尽量避免过长的电缆线路,使电缆尽量短而直。

此外,电缆和信号线应分开布线,避免干扰。

7.优化调试和运行参数:通过优化调试和运行参数,可以减少变频器干扰问题的产生。

根据实际需求,合理设置变频器的输出频率、电流和电压等参数,以及相应的软件控制参数。

8.定期维护和检测:定期对变频器设备进行维护和检测,可以及时发现问题并及时处理。

维护和检测包括清洁设备、检查接线是否正常、检查电容器和散热器的工作状态等。

9.进行干扰抑制措施测试:在设备运行前,可以通过干扰抑制措施测试来评估系统的抗干扰能力。

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案变频器是一种用于调节电动机转速和电压的设备,它通过改变电动机的供电频率来实现调速。

然而,变频器在工作过程中会产生一些干扰,这些干扰可能对其他电子设备和电网产生负面影响。

因此,需要采取一些解决方案来减少这些干扰。

1.电磁干扰:变频器在调节电动机的供电频率时会产生较高的电磁噪声,这些噪声会通过电源线、信号线和控制线传播到其他设备中,对电子设备的正常工作产生干扰。

2.谐波污染:变频器工作时会产生较高频率的谐波信号,这些谐波信号会通过电网传播,并污染电力系统。

谐波信号会导致电网电压失真、电流波形畸变,进而影响其他设备的运行。

3.继电器的抖动:变频器在工作过程中控制电机的起停,会通过继电器来实现。

由于变频器工作频率较高,继电器容易出现抖动现象,导致电机频繁启动和停止,对其他设备产生干扰。

为了解决变频器产生的干扰问题,可以采取以下几种解决方案:1.滤波器的使用:安装滤波器可以有效地减少变频器产生的电磁干扰。

滤波器可以对电磁噪声和谐波信号进行滤波处理,降低其对其他设备的干扰。

2.接地和屏蔽措施:通过合理的接地和屏蔽措施可以有效减少电磁干扰的传播。

变频器、电动机和其他设备的外壳应该进行良好的接地,同时使用屏蔽线缆来阻止电磁噪声的传播。

3.调整变频器的工作频率:调整变频器的工作频率可以减少变频器产生的谐波信号。

选择合适的工作频率,使变频器工作在较低的谐波频率范围内,减少对电力系统的谐波污染。

4.选择优质的变频器产品:选择经过认证的优质变频器产品可以有效减少干扰。

优质的变频器产品在设计和制造过程中会考虑到干扰问题,并采取相应的措施进行抑制。

5.合理布置设备:合理布置变频器和其他设备,保持一定的距离,降低干扰的传播。

变频器和其他设备之间应保持足够的间隔,避免信号相互干扰。

综上所述,变频器产生的干扰对其他设备和电网的影响是不可忽视的。

为了解决这些干扰问题,需要采取一系列的措施,包括使用滤波器、接地和屏蔽措施、调整工作频率、选择优质产品以及合理布置设备等。

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案1. 引言变频器是一种用于调节机电转速的设备,广泛应用于工业生产中。

然而,变频器在工作过程中会产生电磁干扰,对其他设备和系统造成不利影响。

本文将详细介绍变频器产生的干扰及解决方案。

2. 变频器产生的干扰变频器产生的干扰主要包括电磁辐射干扰和电源线干扰两个方面。

2.1 电磁辐射干扰变频器工作时,机电和变频器之间的电缆会产生电磁辐射,通过空气传播到周围设备和系统中。

这种干扰可能导致其他设备的电子元件受损、通信中断或者数据丢失。

2.2 电源线干扰变频器通过电源线接入电网,其高频脉冲信号会通过电源线传播到其他设备和系统中,引起电源线上的电压和电流波动,导致其他设备的正常工作受到干扰。

3. 解决方案为了解决变频器产生的干扰问题,可以采取以下几种方案:3.1 滤波器安装滤波器是减少电磁辐射干扰的有效方法。

滤波器可以在变频器的电缆和电源线上安装,通过滤波器的滤波作用,将高频噪声滤除,减少电磁辐射干扰的传播。

3.2 屏蔽措施为了减少电磁辐射干扰的传播,可以采取屏蔽措施。

在变频器和机电之间的电缆上使用屏蔽材料包裹,阻挡电磁辐射的传播。

此外,还可以在设备周围建立金属屏蔽罩,进一步减少电磁辐射的泄漏。

3.3 接地措施良好的接地系统可以有效减少电磁辐射干扰。

通过建立良好的接地网络,将变频器和其他设备的接地点连接在一起,减少电磁辐射的泄漏。

此外,还可以使用接地屏蔽器,将电磁辐射导向接地,减少对其他设备的干扰。

3.4 选择合适的电缆选择合适的电缆也可以减少电磁辐射干扰。

使用屏蔽效果好的电缆,能够有效地阻挡电磁辐射的传播。

此外,还可以选择带有抗干扰能力的电缆,减少电源线干扰对其他设备的影响。

3.5 距离隔离在设计设备布局时,可以将变频器与其他敏感设备保持一定的距离,减少电磁辐射干扰的传播。

通过合理的布局,将变频器放置在远离其他设备的位置,可以有效降低干扰的程度。

4. 结论变频器产生的干扰对其他设备和系统的正常工作造成为了一定的影响,但通过采取相应的解决方案,可以有效减少干扰的程度。

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案变频器是一种将电源的频率和电压转换为所需的频率和电压的电力调节装置。

它在许多工业和家用设备中被广泛应用,如电机驱动、电梯、空调等。

然而,变频器在运行过程中会产生一些干扰问题,这些干扰可能对其他设备和系统造成负面影响。

本文将重点介绍变频器产生的干扰及其解决方案。

一、变频器产生的干扰类型:1.电磁辐射干扰:变频器运行时会产生较高频率的电磁辐射,对周围的电子设备和无线通信设备造成电磁干扰。

2.电功率干扰:变频器会对电源网络产生带有谐波成分的高电流脉冲,容易导致电网电压波动,同时也可能导致其他设备的故障。

3.传导干扰:变频器内部的电磁干扰会通过电力线或控制信号线传导到其他设备中,影响其正常工作。

二、变频器产生干扰的原因:1.变频器内部电路的高频振荡:变频器内部的开关电路会产生高频振荡,因为各种电容和电感元件之间的互联会产生谐振环路,导致电路的振荡频率高于基本频率。

2.高频开关的操作:变频器内部的半导体开关装置,如IGBT等,会频繁开关,导致高频电流脉冲。

三、解决变频器干扰问题的方法:1.滤波器的使用:通过在变频器和被干扰设备之间添加滤波器,可以有效减少电磁辐射干扰和传导干扰。

滤波器可以选择带通滤波器、陷波器等。

2.感应式隔离变压器:通过使用感应式隔离变压器,可以有效消除变频器产生的电功率干扰。

感应式隔离变压器可以将电网和变频器之间的电源隔离,降低干扰传导。

3.屏蔽和接地:在设计和安装变频器系统时,应注意使用屏蔽电缆和接地装置,以减少电磁辐射干扰和传导干扰。

正确的接地和屏蔽可以有效降低或消除干扰。

4.合理的电缆布线:将变频器和被干扰设备之间的电缆布线分离,避免电缆交叉和平行布线。

这样可以减少电磁辐射和传导干扰的发生。

5.系统优化:在设计和安装变频器系统时,应选择质量可靠、抗干扰能力较强的变频器产品。

优化系统结构,提高系统的抗干扰能力。

总结:变频器产生的干扰是一个普遍存在的问题,对于设备的正常运行和其他设备的工作状态产生了一定的影响。

变频器的三大干扰问题及解决方法

变频器的三大干扰问题及解决方法

变频器的三大干扰问题及解决方法1、变频器对微机控制板的干扰在使用变频器的控制系统中,多采用微机或者PLC进行控制,在系统设计或者改造过程中,一定要注意变频器对微机控制板的干扰问题。

由于用户自己设计的微机控制板一般工艺水平差,不符合EMC国际标准,在采用变频器后,产生的传导和辐射干扰,往往导致控制系统工作异常,因此需要采取必要措施。

(1)良好的接地。

电机等强电控制系统的接地线必须通过接地汇流排可靠接地,微机控制板的屏蔽地,最好单独接地。

对于某些干扰严重的场合,建议将传感器、I/O接口屏蔽层与控制板的控制地相连。

(2)给微机控制板输入电源加装EMI滤波器、共模电感、高频磁环等,成本低。

可以有效抑制传导干扰。

另外在辐射干扰严重的场合,如周围存在GSM、或者小灵通机站时,可以对微机控制板添加金属网状屏蔽罩进行屏蔽处理。

(3)给变频器输入加装EMI滤波器,可以有效抑制变频器对电网的传导干扰,加装输入交流和直流电抗器L1、L2,可以提高功率因数,减小谐波污染,综合效果好。

在某些电机与变频器之间距离超过100m的场合,需要在变频器侧添加交流输出电抗器L3,解决因为输出导线对地分布参数造成的漏电流保护和减少对外部的辐射干扰。

一个行之有效的方法就是采用钢管穿线或者屏蔽电缆的方法,并将钢管外壳或者电缆屏蔽层与大地可靠连接。

请注意,在不添加交流输出电抗器L3时,如果采用钢管穿线或者屏蔽电缆的方法,增大了输出对地的分布电容,容易出现过流。

当然在实际中一般只采取其中的一种或者几种方法。

(4)对模拟传感器检测输入和模拟控制信号进行电气屏蔽和隔离。

在变频器组成的控制系统设计过程中,建议尽量不要采用模拟控制,特别是控制距离大于1M,跨控制柜安装的情况下。

因为变频器一般都有多段速设定、开关频率量输入输出,可以满足要求。

如果非要用模拟量控制时,建议一定采用屏蔽电缆,并在传感器侧或者变频器侧实现远端一点接地。

如果干扰仍旧严重,需要实现DC/DC隔离措施。

如何解决电气控制柜变频器的干扰

如何解决电气控制柜变频器的干扰

如何解决电气控制柜变频器的干扰The manuscript was revised on the evening of 2021如何解决电气控制柜变频器的干扰在各种工业控制系统中,随着变频器等电力电子装置的广泛使用,系统的电磁干扰(EMI)日益严重,相应的抗干扰设计技术(即电磁兼容EMC)已经变得越来越重要。

变频器系统的干扰有时能直接造成系统的硬件损坏,有时虽不能损坏系统的硬件,但常使微处理器的系统程序运行失控,导致控制失灵,从而造成设备和生产事故。

因此,如何提高系统的抗干扰能力和可靠性是自动化装置研制和应用中不可忽视的重要内容,也是计算机控制技术应用和推广的关键之一。

谈到变频器的抗干扰问题,首先要了解干扰的来源、传播方式,然后再针对这些干扰采取不同的措施。

一、变频器干扰的来源首先是来自外部电网的干扰。

电网中的谐波干扰主要通过变频器的供电电源干扰变频器。

电网中存在大量谐波源如各种整流设备、交直流互换设备、电子电压调整设备,非线性负载及照明设备等。

这些负荷都使电网中的电压、电流产生波形畸变,从而对电网中其它设备产生危害的干扰。

变频器的供电电源受到来自被污染的交流电网的干扰后若不加处理,电网噪声就会通过电网电源电路干扰变频器。

供电电源的干扰对变频器主要有(1)过压、欠压、瞬时掉电(2)浪涌、跌落 (3)尖峰电压脉冲 (4)射频干扰。

1、晶闸管换流设备对变频器的干扰当供电网络内有容量较大的晶闸管换流设备时,由于晶闸管总是在每相半周期内的部分时间内导通,容易使网络电压出现凹口,波形严重失真。

它使变频器输入侧的整流电路有可能因出现较大的反向回复电压而受到损害,从而导致输入回路击穿而烧毁。

2、电力补偿电容对变频器的干扰电力部门对用电单位的功率因数有一定的要求,为此,许多用户都在变电所采用集中电容补偿的方法来提高功率因数。

在补偿电容投入或切出的暂态过程中,网络电压有可能出现很高的峰值,其结果是可能使变频器的整流二极管因承受过高的反向电压而击穿。

1变频器抗干扰措施

1变频器抗干扰措施

1.防止变频器被干扰的措施①强弱电分开。

将控制回路电缆与主回路电缆等尽可能分开。

分离距离一般不小于30cm,最小不小于lOcm。

当分离有困难时,可将控制电缆穿钢管敷设。

②外接控制线应采用金属屏蔽线或绞线,且布线不宜过长。

应尽量避开可能成为干扰源的漏磁通大的设备,如变压器、咆动机、电焊机等。

③抑制电火花干扰。

继电器接触器触点动作时易产生电火花,在一定距离内可能干扰变频器,所以变频器安装时应尽可能远离这些设备,并最好在这些设备的电磁线圈或触头上并联RC等消火花电路。

一般电容C取0.01~0.lμF;电阻R取几百欧至lkΩ,。

④安装变频器的控制柜(箱)外壳必须接地。

控制柜(箱)应尽量远离大容量变压器、电动机、电焊机等。

⑤屏蔽电缆在端子箱中连接时,屏蔽端子要互相连接,并接地。

⑥应将速度给定控制电缆取一点接地;电缆的接地设在变频器侧,接地电阻一般不大于lOOΩ2.防止变频器引起干扰的措施①变频器输出线用钢管屏蔽,并与其他弱电信号线分别配线。

②信号线(非与变频器相接的)不要与未屏蔽的电动机电线或未经滤波的电源线平行敷设。

一般有以下规则:当两者平行长度小于Im时,信号线与电源线的距离小于30cm;平行长度大于Im且小于lOm时,两者距离大于30cm;平行长度大于lOm时,两者距离应成比例增大,如平行长度为35rn,两者距离应为35/10×o.3 -1, 05m。

信号线与变频器的距离至少30cm,若过近,应采用屏蔽信号线,但不包括与变频器相接的信号线。

③当变频器与晶闸管整流装置、功率因数补偿器并联使用,或电源变压器容量大于变频器容量10佶,或电源三相电压的不平衡率大于3%时,需接电源匹配用电感器。

④在变频器附近使用的灵敏电子设备及其线路,应采取屏蔽措施,供电电源可经隔离变压器或电源滤波器,以避免传导干扰。

第七节电动机变频器控制线路Y30NK90Z。

变频器电磁干扰的解决方案

变频器电磁干扰的解决方案

变频器电磁干扰的解决方案标题:变频器电磁干扰的解决方案引言概述:变频器在工业生产中起到了非常重要的作用,但是其工作过程中常常会产生电磁干扰问题,影响设备的正常运行。

为了解决这一问题,我们需要采取一些有效的措施来减少或消除电磁干扰,保障设备的稳定运行。

一、合理布局设备1.1 确定变频器的安装位置:将变频器远离其他电气设备,减少电磁干扰的可能性。

1.2 保持设备之间的距离:不同设备之间要保持一定的距离,避免电磁干扰相互影响。

1.3 使用屏蔽设备:在设备周围安装屏蔽罩或屏蔽板,减少电磁波的传播。

二、优化接地系统2.1 确保接地良好:接地系统要符合标准要求,确保接地电阻小于规定值。

2.2 使用优质接地材料:选择优质的接地材料,减少接地电阻,提高接地效果。

2.3 定期检查接地系统:定期检查接地系统的连接是否松动或生锈,及时修复问题,保证接地效果稳定。

三、使用滤波器3.1 安装电磁干扰滤波器:在变频器的输入端和输出端分别安装电磁干扰滤波器,减少电磁干扰的传播。

3.2 选择合适的滤波器:根据设备的实际情况选择合适的滤波器,提高滤波效果。

3.3 定期检查滤波器:定期检查滤波器的工作状态,及时更换损坏的滤波器,保证其正常工作。

四、使用屏蔽电缆4.1 选择屏蔽电缆:在变频器和电机之间使用屏蔽电缆,减少电磁干扰的传播。

4.2 确保电缆接地:屏蔽电缆的屏蔽层要与接地系统连接,确保有效屏蔽电磁干扰。

4.3 定期检查电缆:定期检查屏蔽电缆的连接是否松动或破损,及时更换损坏的电缆。

五、增加电磁干扰抑制器5.1 安装电磁干扰抑制器:在变频器的输入端和输出端分别安装电磁干扰抑制器,提高设备的抗干扰能力。

5.2 选择适配的抑制器:根据设备的实际情况选择适配的电磁干扰抑制器,提高抑制效果。

5.3 定期检查抑制器:定期检查电磁干扰抑制器的工作状态,及时更换损坏的抑制器,保证其正常工作。

结论:通过合理布局设备、优化接地系统、使用滤波器、使用屏蔽电缆和增加电磁干扰抑制器等措施,可以有效减少或消除变频器电磁干扰问题,保障设备的正常运行,提高生产效率和品质。

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案一、引言变频器是一种用于调节机电转速的设备,它通过改变电源频率来改变机电的转速。

然而,变频器在工业应用中往往会产生电磁干扰,对周围的电子设备和通信系统造成不利影响。

本文将详细介绍变频器产生的干扰原因、干扰类型以及相应的解决方案。

二、干扰原因变频器产生的干扰主要源于以下几个方面:1. 高频噪声:变频器工作时,会产生高频噪声,这些噪声会通过电源线、信号线和地线传播,导致附近设备的干扰。

2. 脉冲干扰:变频器输出的电压和电流波形不彻底是正弦波,而是由一系列脉冲组成的,这些脉冲会对其他设备产生干扰。

3. 电磁辐射:变频器内部的电子元件和电路会产生电磁辐射,这种辐射会干扰附近的电子设备和通信系统。

三、干扰类型变频器产生的干扰主要表现为以下几种类型:1. 电源干扰:变频器的高频噪声会通过电源线传播,影响到其他电子设备的正常工作。

2. 信号干扰:变频器的脉冲干扰会通过信号线传播,导致其他设备接收到干扰信号,影响其正常工作。

3. 辐射干扰:变频器的电磁辐射会干扰附近的电子设备和通信系统,导致其工作异常或者信号质量下降。

四、解决方案为了解决变频器产生的干扰问题,可以采取以下一些解决方案:1. 滤波器:在变频器的输入端和输出端添加合适的滤波器,可以有效地抑制高频噪声和脉冲干扰。

2. 屏蔽措施:对变频器进行屏蔽处理,减少其电磁辐射对周围设备的影响。

可以采用金属屏蔽罩、金属隔离板等方式进行屏蔽。

3. 接地措施:合理的接地设计可以有效地减少变频器产生的干扰。

可以采用单点接地、多点接地等方式,确保设备的接地电阻符合要求。

4. 电缆布线:合理的电缆布线可以减少变频器对其他设备的干扰。

可以采用屏蔽电缆、远离敏感设备等方式进行布线。

5. 电磁兼容性测试:对变频器进行电磁兼容性测试,确保其符合相关标准要求,减少对其他设备的干扰。

五、结论变频器产生的干扰是工业应用中常见的问题,但通过合理的解决方案,可以有效地减少干扰对其他设备和通信系统的影响。

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案

变频器产生的干扰及解决方案引言概述:变频器是一种用来调节电机的转速和输出功率的设备,广泛应用于工业生产和机械设备中。

然而,变频器在工作过程中会产生一定的干扰,给设备和系统带来一定的影响。

本文将详细介绍变频器产生的干扰及解决方案。

一、变频器产生的干扰1.1 电磁干扰:变频器在工作时会产生电磁辐射,这种辐射会对周围的电子设备和通信系统产生干扰,导致设备的正常工作受阻。

1.2 电网干扰:变频器将电网的交流电转换为直流电,然后再将直流电转换为需要的频率和电压输出。

这个过程中会产生电网波动和谐波,对电网的稳定性和电力设备造成干扰。

1.3 机械干扰:变频器在控制电机转速时,会通过改变电机的电压和频率来实现。

这种频繁的改变会对电机和机械设备产生额外的压力和振动,导致设备的寿命缩短。

二、解决方案2.1 电磁屏蔽:通过在变频器和受干扰设备之间添加电磁屏蔽材料,可以有效地隔离电磁干扰,减少干扰对设备的影响。

2.2 滤波器的应用:在变频器的输入端和输出端添加滤波器,可以滤除电网的谐波和波动,减少对电网和其他设备的干扰。

2.3 机械隔离:通过增加减振装置和隔振材料,可以减少变频器对机械设备的振动和压力,保护设备的正常运行。

三、电磁兼容性测试3.1 辐射测试:对变频器进行辐射测试,检测其电磁辐射水平是否符合相关标准,如果不符合,需要进行电磁屏蔽和滤波器的优化。

3.2 抗干扰测试:对变频器进行抗干扰测试,检测其对外界干扰的抵抗能力,如果不符合要求,需要对变频器的设计和电路进行优化。

3.3 整机测试:对整个系统进行综合测试,评估变频器对其他设备的干扰程度,根据测试结果进行相应的处理和改进。

四、合理布线和接地4.1 信号线和电源线的分离:将变频器的信号线和电源线进行分离布线,避免相互干扰,减少干扰的传播。

4.2 接地的合理设计:对变频器和其他设备的接地进行合理设计,确保接地的可靠性和连续性,减少接地回路的干扰。

五、定期维护和保养5.1 清洁和散热:定期清洁变频器和散热器,保持设备的良好散热状态,避免因过热而引起的干扰。

如何消除变频器的干扰

如何消除变频器的干扰

如何消除变频器的干扰
•1、可在变频器输入端加交流电抗器:它可抑制变频器输入电流的高次谐波;•2、在输入交流电抗器后面加装无线电噪声滤波器:可抑制变频器产生的电
磁干扰噪声的传播,也可抑制外界无线电干扰以及瞬时冲击、浪涌对本机的干扰。

在对变频器要求较高或变频器周围有抗干扰能力不足的设备等情况下,均应使用该滤波器,安装时应注意接线尽量缩短,滤波器亦应尽量靠近变频器;
•3、加装直流电抗器:可抑制电流尖峰,对高次谐波也有明显效果。

接在变频器的P1和P+端;
•4、安装输出交流电抗器:可抑制无线电噪声滤波器和感应干扰;
•5、在输出交流电抗器的后面加装无线电噪声滤波器,用于减少变频器产生的无线电干扰;
•6、请将控制电路的信号线与动力线分开,控制电路的信号线最好用屏蔽线,并将屏蔽线牢固接于变频器的PE端;
•7、当控制电路的信号线较长时,请将其穿过磁环并在磁环上缠绕两三圈后再接于变频器上使用;
•8、对于得你灵敏仪器、仪表一定要注意不要与变频器使用同一电源;
•9、你的仪器仪表外面最好再加装仪表想(金属材质),表箱要求接地不能与你的仪表接地同地,仪表地最好为单独接地引入;
•10、所有的电缆(电力、控制等)最好选用屏蔽电缆,同时屏蔽层单端接地(变频器侧);。

变频器干扰的解决方法

变频器干扰的解决方法

变频器干扰的解决方法1.电源线的处理:-使用屏蔽电源线:屏蔽电源线可以有效地减少高频电磁辐射对周围设备的影响。

可以使用带有金属屏蔽层的电源线或者使用有预制的金属外壳的电源线。

-增加滤波器:安装滤波器可以有效地滤除变频器产生的高频电磁辐射。

可以在变频器电源线的输入端和输出端分别安装滤波器,以减少干扰。

2.接地的处理:-良好的接地:通过确保设备的良好接地,可以有效地减少变频器产生的电磁干扰。

接地必须是可靠的,并且要尽量避免接地回路的干扰。

-分离地:在使用变频器时,尽量将变频器的接地与其他设备的接地分离开来,以避免地线回路的相互干扰。

3.电磁屏蔽的处理:-金属屏蔽:在变频器周围加装金属屏蔽罩或金属壳体,能够有效地隔离高频电磁辐射,减少对周围设备的干扰。

-电磁屏蔽材料:使用电磁屏蔽材料制作电磁屏蔽罩,例如使用铁、铜或者其他合金材料制作可靠的屏蔽罩。

4.信号处理的优化:-添加滤波器:在电源输入端和输出端添加滤波器,以减少变频器产生的高频噪声。

滤波器应根据具体的变频器工作频率进行选择。

-圆滑信号:通过对变频器的输出信号进行平滑处理,可以减少信号的峰值,并降低其高频部分对其他设备的干扰。

5.电缆布线的改进:-使用屏蔽电缆:使用具有屏蔽层的电缆可以有效地减少高频电磁辐射和电磁感应。

尽量使用屏蔽电缆对变频器和其他设备进行连接。

-避免并行布线:尽量避免并行布置电缆,特别是高频电缆和低频电缆的并行布线容易引起干扰。

应尽量采用交错布线的方式。

6.间隔与屏蔽:-增加间隔:将变频器与其他设备之间的物理间隔增加,以减少电磁辐射的传导。

-增加物理屏蔽:在变频器和其他设备之间设置屏蔽隔离板,可以有效地减少电磁辐射以及电磁感应。

7.增加电磁兼容性测试:-定期进行电磁兼容性(EMC)测试:通过定期对变频器及其周围设备进行电磁兼容性测试,可以及时发现和解决干扰问题。

在测试过程中,可以对变频器的输入和输出电磁干扰进行评估,并对相关问题进行优化。

防止变频器被干扰的措施

防止变频器被干扰的措施

防止变频器被干扰的措施变频器的抗干扰措施包括防止变频器被干扰的措施和防止变频器引起的干扰措施两大内容。

外来的干扰包括传刀干扰、辐射干扰、雷电干扰等。

防止变频器被干扰的措施有:1、强、弱点分开。

变频器的外接掌握线应与主回路接线尽可能分开(10CM以上),否则简单受干扰而误动作。

一般做法是把上述两种接线分别穿入铁管进行安装,且两管之间的距离不应小于10CM。

2、外接掌握线应采纳金属屏蔽线或绞线(绞合节距离小于15mm),且布线不宜过长。

3、为了抑制电火花干扰,在靠近变频器的电磁线圈上宜并联RC 消火花电路。

一般电容C的容量取0.01-0.1μF,电阻R的阻值取几百欧至1000欧。

留意,RC汲取回路的接线不能超过20m,否则会引起天线作用。

4、plc与变频器连接时,屏蔽信号线必需接地。

如未接地,如图所示:较强的电磁干扰会引入通信线路并产生电流,导致通信错误,甚至损坏PLC通信接口。

正确的接线如图所示:图中,3,8为PLC通信接口,71/72为变频器输出接口,com为输入共用端。

5、掌握电缆过长(如50-100m)时,易受外界干扰,如使其频率给定所供应的4-20ma电流忽大忽小,时有时无,根本无法工作。

为此可实行以下措施:①、采纳屏蔽电缆,金属屏蔽层牢靠接地(坚固地接于变频器的PE端)。

②、仪表送出电流的元件采纳光电隔离式插件。

③、在4-20Ma电缆芯线上加防干扰旁路电容,如图所示:图中,C1为设定用电流输入端,COM为输入共用端。

④、掌握电缆尽量用成对双绞型电缆。

⑤、可将电缆线在数据线滤波器上绕2-3圈。

数据线滤波器尽可能装在变频器四周。

数据线滤波器实际上是一个磁环。

6、变频器本身或装有变频器的掌握柜(箱)的外壳必需屏蔽接地。

假如要求掌握回路与隔离,可通过始终100μF的电容器接地或采纳屏蔽线并接地。

7、输出线用钢管屏蔽,并与其他弱电信号线分别配线。

8、信号线不要与未屏蔽的电动机电线或未经滤波的电源线平行敷设。

如何解决电气控制柜变频器的干扰

如何解决电气控制柜变频器的干扰

精心整理在各种工业控制系统中,随着变频器等电力电子装置的广泛使用,系统的电磁干扰(EMI)日益严重,相应的抗干扰设计技术(即电磁兼容EMC)已经变得越来越重要。

变频器系统的干扰有时能直接造成系统的硬件损坏,有时虽不能损坏系统的硬件,但常使微处理器的系统程序运行失控,1、晶闸管换流设备对变频器的干扰?当供电网络内有容量较大的晶闸管换流设备时,由于晶闸管总是在每相半周期内的部分时间内导通,容易使网络电压出现凹口,波形严重失真。

它使变频器输入侧的整流电路有可能因出现较大的反向回复电压而受到损害,从而导致输入回路击穿而烧毁。

?2、电力补偿电容对变频器的干扰?身和其它设备的干扰信号。

?(1)输入电流的波形变频器的输入侧是二极管整流和电容滤波电路。

显然只有电源的线电压UL 大于电容器两端的直流电压UD时,整流桥中才有充电电流。

因此,充电电流总是出现在电源电压的振幅值附近,呈不连续的冲击波形式。

它具有很强的高次谐波成分。

有关资料表明,输入电流中的5次谐波和7次谐波的谐波分量是最大的,分别是50HZ基波的80%和70%。

?(2)输出电压与电流的波形绝大多数变频器的逆变桥都采用SPWM调制方式,其输出电压为占空比按正弦规律分布的系列矩形式形波;由于电动机定子绕组的电感性质,定子的电流十分接近于正弦波。

但其中与载波频率相等的谐波分量仍是较大的。

?二、干扰信号的传播方式?谐波信号将通过感应的方式耦合到其他设备中去。

感应的方式又有两种:?a、电磁感应方式,这是电流干扰信号的主要方式;?b、静电感应方式,这是电压干扰信号的主要方式。

?(3)空中幅射方式即以电磁波方式向空中幅射,这是频率很高的谐波分量的主要传播方式。

三、变频调速系统的抗干扰对策?据电磁性的基本原理,形成电磁干扰(EMI)须具备三要素:电磁干扰源、电磁干扰途径、对电磁干扰敏感的系统。

为防止干扰,可采用硬件抗干扰和软件抗干扰。

其中,硬件抗干扰是应用措施系统最基本和最重要的抗干扰措施,一般从抗和防两方面入手来抑制干扰,其总原则是抑制和消除干削弱频率较高的谐波分量的主要手段。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

如何解决电气控制柜变频器的干扰在各种工业控制系统中,随着变频器等电力电子装置的广泛使用,系统的电磁干扰(EMI)日益严重,相应的抗干扰设计技术(即电磁兼容EMC)已经变得越来越重要。

变频器系统的干扰有时能直接造成系统的硬件损坏,有时虽不能损坏系统的硬件,但常使微处理器的系统程序运行失控,导致控制失灵,从而造成设备和生产事故。

因此,如何提高系统的抗干扰能力和可靠性是自动化装置研制和应用中不可忽视的重要内容,也是计算机控制技术应用和推广的关键之一。

谈到变频器的抗干扰问题,首先要了解干扰的来源、传播方式,然后再针对这些干扰采取不同的措施。

一、变频器干扰的来源首先是来自外部电网的干扰。

电网中的谐波干扰主要通过变频器的供电电源干扰变频器。

电网中存在大量谐波源如各种整流设备、交直流互换设备、电子电压调整设备,非线性负载及照明设备等。

这些负荷都使电网中的电压、电流产生波形畸变,从而对电网中其它设备产生危害的干扰。

变频器的供电电源受到来自被污染的交流电网的干扰后若不加处理,电网噪声就会通过电网电源电路干扰变频器。

供电电源的干扰对变频器主要有(1)过压、欠压、瞬时掉电(2)浪涌、跌落 (3)尖峰电压脉冲 (4)射频干扰。

1、晶闸管换流设备对变频器的干扰当供电网络内有容量较大的晶闸管换流设备时,由于晶闸管总是在每相半周期内的部分时间内导通,容易使网络电压出现凹口,波形严重失真。

它使变频器输入侧的整流电路有可能因出现较大的反向回复电压而受到损害,从而导致输入回路击穿而烧毁。

2、电力补偿电容对变频器的干扰电力部门对用电单位的功率因数有一定的要求,为此,许多用户都在变电所采用集中电容补偿的方法来提高功率因数。

在补偿电容投入或切出的暂态过程中,网络电压有可能出现很高的峰值,其结果是可能使变频器的整流二极管因承受过高的反向电压而击穿。

其次是变频器自身对外部的干扰。

变频器的整流桥对电网来说是非线性负载,它所产生的谐波对同一电网的其它电子、电气设备产生谐波干扰。

另外变频器的逆变器大多采用PWM技术,当工作于开关模式且作高速切换时,产生大量耦合性噪声。

因此变频器对系统内其它的电子、电气设备来说是一电磁干扰源。

变频器的输入和输出电流中,都含有很多高次谐波成分。

除了能构成电源无功损耗的较低次谐波外,还有许多频率很高的谐波成分。

它们将以各种方式把自己的能量传播出去,形成对变频器本身和其它设备的干扰信号。

(1)输入电流的波形变频器的输入侧是二极管整流和电容滤波电路。

显然只有电源的线电压UL大于电容器两端的直流电压UD时,整流桥中才有充电电流。

因此,充电电流总是出现在电源电压的振幅值附近,呈不连续的冲击波形式。

它具有很强的高次谐波成分。

有关资料表明,输入电流中的5次谐波和7次谐波的谐波分量是最大的,分别是50HZ基波的80%和70%。

(2)输出电压与电流的波形绝大多数变频器的逆变桥都采用SPWM调制方式,其输出电压为占空比按正弦规律分布的系列矩形式形波;由于电动机定子绕组的电感性质,定子的电流十分接近于正弦波。

但其中与载波频率相等的谐波分量仍是较大的。

二、干扰信号的传播方式变频器能产生功率较大的谐波,由于功率较大,对系统其它设备干扰性较强,其干扰途径与一般电磁干扰途径是一致的,主要分传导(即电路耦合)、电磁辐射、感应耦合。

具体为:首先对周围的电子、电气设备产生电磁辐射;其次对直接驱动的电动机产生电磁噪声,使得电机铁耗和铜耗增加;并传导干扰到电源,通过配电网络传导给系统其它设备;最后变频器对相邻的其它线路产生感应耦合,感应出干扰电压或电流。

同样,系统内的干扰信号通过相同的途径干扰变频器的正常工作。

(1)电路耦合方式即通过电源网络传播。

由于输入电流为非正弦波,当变频器的容量较大时,将使网络电压产生畸变,影响其他设备工工作,同时输出端产生的传导干扰使直接驱动的电机铜损、铁损大幅增加,影响了电机的运转特性。

显然,这是变频器输入电流干扰信号的主要传播方式。

(2)感应耦合方式当变频器的输入电路或输出电路与其他设备的电路挨得很近时,变频器的高次谐波信号将通过感应的方式耦合到其他设备中去。

感应的方式又有两种:a、电磁感应方式,这是电流干扰信号的主要方式;b、静电感应方式,这是电压干扰信号的主要方式。

(3)空中幅射方式即以电磁波方式向空中幅射,这是频率很高的谐波分量的主要传播方式。

三、变频调速系统的抗干扰对策据电磁性的基本原理,形成电磁干扰(EMI)须具备三要素:电磁干扰源、电磁干扰途径、对电磁干扰敏感的系统。

为防止干扰,可采用硬件抗干扰和软件抗干扰。

其中,硬件抗干扰是应用措施系统最基本和最重要的抗干扰措施,一般从抗和防两方面入手来抑制干扰,其总原则是抑制和消除干扰源、切断干扰对系统的藕合通道、降低系统干扰信号的敏感性。

具体措施在工程上可采用隔离、滤波、屏蔽、接地等方法。

1、所谓干扰的隔离,是指从电路上把干扰源和易受干扰的部分隔离开来,使它们不发生电的联系。

在变频调速传动系统中,通常是电源和放大器电路之间电源线上采用隔离变压器以免传导干扰,电源隔离变压器可应用噪声隔离变压器。

2、在系统线路中设置滤波器的作用是为了抑制干扰信号从变频器通过电源线传导干扰到电源从电动机。

为减少电磁噪声和损耗,在变频器输出侧可设置输出滤波器;为减少对电源干扰,可在变频器输入侧设置输入滤波器。

若线路中有敏感电子设备,可在电源线上设置电源噪声滤波器以免传导干扰。

在变频器的输入和输出电路中,除了上述较低的谐波成分外,还有许多频率很高的谐波电流,它们将以各种方式把自己的能量传播出去,形成对其他设备的干扰信号。

滤波器就是用于削弱频率较高的谐波分量的主要手段。

根据使用位置的不同,可分为:(1)输入滤波器通常又有两种:a、线路滤波器主要由电感线圈构成。

它通过增大线路在高频下的阻抗来削弱频率较高的谐波电流。

b、辐射滤波器主要由高频电容器构成。

它将吸收掉频率很高的、具有辐射能量的谐波成分。

(2)输出滤波器也由电感线圈构成。

它可以有效地削弱输出电流中的高次谐波成分。

非但起到抗干扰的作用,且能削弱电动机中由高次谐波谐波电流引起的附加转矩。

对于变频器输出端的抗干扰措施,必须注意以下方面:a、变频器的输出端不允许接入电容器,以免在逆变管导通(关断)瞬间,产生峰值很大的充电(或放电)电流,损害逆变管;b、当输出滤波器由LC电路构成时,滤波器内接入电容器的一侧,必须与电动机侧相接。

3、屏蔽干扰源是抑制干扰的最有效的方法。

通常变频器本身用铁壳屏蔽,不让其电磁干扰泄漏;输出线最好用钢管屏蔽,特别是以外部信号控制变频器时,要求信号线尽可能短(一般为20m以内),且信号线采用双芯屏蔽,并与主电路线(AC380V)及控制线(AC220V)完全分离,决不能放于同一配管或线槽内,周围电子敏感设备线路也要求屏蔽。

为使屏蔽有效,屏蔽罩必须可靠接地。

4、正确的接地既可以使系统有效地抑制外来干扰,又能降低设备本身对外界的干扰。

在实际应用系统中,由于系统电源零线(中线)、地线(保护接地、系统接地)不分、控制系统屏蔽地(控制信号屏蔽地和主电路导线屏蔽地)的混乱连接,大大降低了系统的稳定性和可靠性。

对于变频器,主回路端子PE(E、G)的正确接地是提高变频器抑制噪声能力和减小变频器干扰的重要手段,因此在实际应用中一定要非常重视。

变频器接地导线的截面积一般应不小于2.5mm2,长度控制在20m以内。

建议变频器的接地与其它动力设备接地点分开,不能共地。

5、采用电抗器在变频器的输入电流中频率较低的谐波分量(5次谐波、7次谐波、11次谐波、13次谐波等所)所占的比重是很高的,它们除了可能干扰其他设备的正常运行之外,还因为它们消耗了大量的无功功率,使线路的功率因数大为下降。

在输入电路内串入电抗器是抑制较低谐波电流的有效方法。

根据接线位置的不同,主要有以下两种:(1)交流电抗器串联在电源与变频器的输入侧之间。

其主要功能有:a、通过抑制谐波电流,将功率因数提高至(0.75-0.85);b、削弱输入电路中的浪涌电流对变频器的冲击;c、削弱电源电压不平衡的影响。

(2)直流电抗器串联在整流桥和滤波电容器之间。

它的功能比较单一,就是削弱输入电流中的高次谐波成分。

但在提高功率因数方面比交流电抗器有效,可达0.95,并具有结构简单、体积小等优点。

6、合理布线对于通过感应方式传播的干扰信号,可以通过合理布线的方式来削弱。

具体方法有:(1)设备的电源线和信号线应量远离变频器的输入、输出线;(2)其他设备的电源线和信号线应避免和变频器的输入、输出线平行如何解决变频器系统中的干扰变频器以其具有节电、节能、可靠、高效的特性应用到了工业控制的各个领域中,如变频调速在风机、水泵、过程控制、电梯、机床等方面的应用,保证了调节精度,减轻了工人劳动强度,提高了经济效益,但随之也带来了一些干扰问题。

例如对电子设备的干扰,对通讯设备的干扰和对无线电等产生的干扰。

如果变频器系统中的干扰问题解决不好,不但系统无法可靠运行,还会影响其它电子、电气设备的正常工作。

工况分析风机系统构成引风机型号 Y4-2*73 流量 200000M3/h 风压2550MPa;电机型号电机功率200KW,电压380V电流,频率50HZ,功率因素转速1450r/min;采用ACS800型变频器中手动/自动应用宏控制后,一次电压380V,一次电流72A,二次电压238V,二次电流125A,频率31HZ,转速930r/min。

经过运行出现的故障(1) DCS继电器控柜内的其它测温模块出现频繁烧毁;(2) 原风门执行器给定信号在变频器工作时出现衰减导致不能工作,变频器停止时执行器工作正常;(3) 在工艺不稳定时即低频区工作0-5HZ内电机出现抖动,温升快。

干扰源分析及抑制干扰源分析(1)辐射干扰:变频器的整流桥对电网来说是非线性负载,它所产生的谐波对接入同一电网的其它电子、电气设备产生谐波干扰。

变频器的逆变桥大多采用PWM技术,当根据给定频率和幅值指令产生预期的和重复的开关模式时,其输出的电压和电流的功率谱是离散的,并且带有与开关频率相应的高次谐波群。

高载波频率和场控开关器件的高速切换(dv/dt可达1kV/μs以上)所引起的辐射干扰问题相当突出。

(2)传导干扰:电磁干扰除了通过与其相连的导线向外部发射,也可以通过阻抗耦合或接地回路耦合将干扰带入其它电路。

与辐射干扰相比,其传播的路程可以很远。

比较典型的传播途径是:接自工业低压网络的变频器所产生的干扰信号将沿着配电变压器进入中压网络,并沿着其它的配电变压器最终又进入民用低压配电网络,使接自民用配电母线的电气设备成为远程的受害者。

(3)感应干扰:感应耦合是介于辐射与传导之间的第三条传播途径。

当干扰源的频率较低时,干扰的电磁波辐射能力相当有限,而该干扰源又不直接与其它导体连接,但此时的电磁干扰能量可以通过变频器的输入、输出导线与其相邻的其他导线或导体产生感应耦合,在邻近导线或导体内感应出干扰电流或电压。
