球墨铸铁给水管施工方法(胶圈接口)
球墨铸铁给水管施工方法胶圈接口精品
给水球墨铸铁管施工方案方法（胶圈接口）球墨铸铁管安装（胶圈接口）主要是室外埋地消防管（DN150mm）一、球墨铸铁管安装（胶圈接口）的工艺流程：二、沟槽开挖1、沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下情况，采取有效措施加以保护。
2、沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
⑴槽帮坡度的确定:槽深h<3.0米时，槽帮坡度i为1：0.33;⑵管道一侧工作面宽度情况详见下表：⑶沟槽断面形式（见下图）3、开挖方法⑴土方开挖采用机械开挖，槽底预留205由人工清底。
开挖过程中严禁超挖，以防扰动地基，对有地下障碍物（现况管线）的地段由人工开挖，严禁破坏。
⑵沟槽开挖按先深后浅顺序进行，以利排水。
⑶挖槽土方处置，按现场暂存、场外暂存和外弃相结合的原则。
开槽土方凡适宜回填的士选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填，回填土施工前合理的土方调配计划。
作好土方平衡，减少土方外运及现场土方调运。
⑷开槽后及时约请有关人员检槽，槽底合格后方可进行下道工序，如遇槽底土基不符设计要求，及时与设计监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
二、下管在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致。
同时在各接口处掏挖工作坑，工作坑大小以方便管道撞口安装为宜。
三、清理承口清刷承口，铲去所有粘结物，如沙子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
四、清理胶圈、上胶圈将胶圈清理干净。
上胶圈时，使胶圈弯成心形或花形放在承口内槽就位，并用手压实，确保各个部位不翘不扭。
胶圈存放注意避沈，不要叠合挤压，长期贮存在盒子里面或用其他东西罩上。
五、清理播口表面插口端是圆角并有一定锥度。
在胶圈内表面和插口外表涂刷润滑剂（洗涤灵），润滑剂均匀刷在承口内已安装好的橡胶圈表面，在插口外表刷润滑剂刷到插口坡口处。
球墨铸铁管现场施工办法

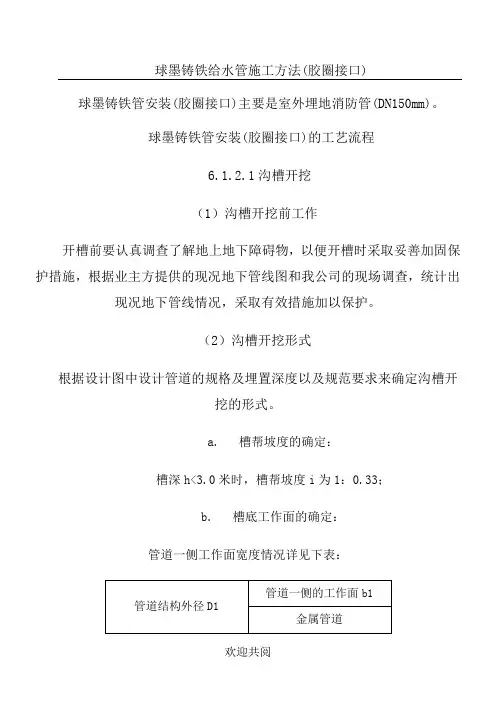

球墨铸铁给水管施工方法(胶圈接口)球墨铸铁管安装(胶圈接口)主要是室外埋地消防管(DN150mm)。
球墨铸铁管安装(胶圈接口)的工艺流程6.1.2.1沟槽开挖b. 槽底工作面的确定：管道一侧工作面宽度情况详见下表：c.沟槽断面形式（见下图）沟槽开挖断面（3）开挖方法6.1.2.2下管在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
6.1.2.3 清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
芦，使插口装入承口。
并注意撞口一定要撞到白线的位置，保证角度≯3度。
6.1.2.7检查第一节管与第二节管安装要准确，管子承口朝来水方向。
安完第一节管后，用钢丝绳和手板葫芦将它锁住，以防止脱口。
安装后，检查插口推入承口的位置是否符合要求，用探尺插入承插口间隙中检查胶圈位置是否正确，并检查胶圈是否撞匀。
6.1.2.8安装注意事项度。
每皮砖需加七分头砖。
b.井室为圆形时，以圆心为控制中心挂线，随砌随检查井室尺寸。
采用丁砖砌法，两面排砖，外侧大灰缝用“二分枣”砌筑。
砌完一层后，再铺浆砌筑上一层砖，上下两层砖间竖向缝错开。
（3）砖砌采用“三一”法砌筑，即一铲灰、一块砖、一挤揉。
若采用铺浆法砌筑时，铺浆长度不超过500mm。
（4）砖砌体水平灰缝砂浆饱满度不得低于90%，竖向灰缝采用挤浆或加浆法，使其砂浆饱满。
严禁用水冲浆灌缝。
8c.勾完一段清扫一段，灰缝不得有舌头灰、毛刺。
6.1.2.10沟槽回填（1）水压试验前，除接口处管道回填至管顶50cm以上（2）管道两侧回填高差不超过20cm。
（3）回填分层进行。
管道两侧和管顶以上50cm用木夯夯实，每层虚铺厚度不大于20cm；管顶以上 50cm 至地面用蛙式打夯机夯实，每层虚铺厚度20-25cm；应做到夯夯相连，一夯压半夯。
（4）分段回填时，相邻两段接茬呈阶梯形。
球墨铸铁管给水施工工艺

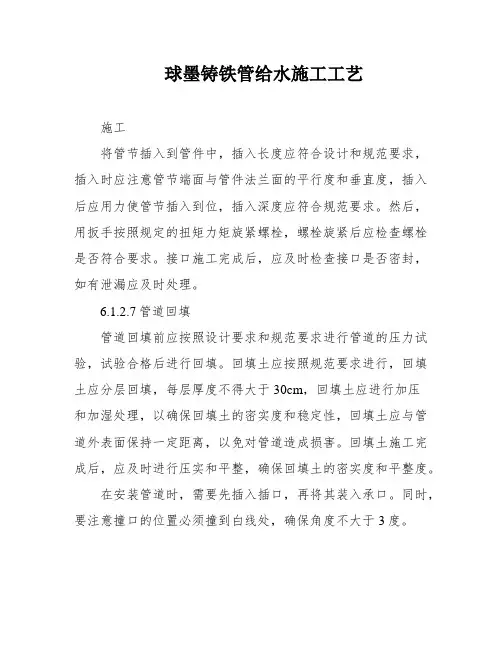

球墨铸铁管给水施工工艺施工将管节插入到管件中，插入长度应符合设计和规范要求，插入时应注意管节端面与管件法兰面的平行度和垂直度，插入后应用力使管节插入到位，插入深度应符合规范要求。
然后，用扳手按照规定的扭矩力矩旋紧螺栓，螺栓旋紧后应检查螺栓是否符合要求。
接口施工完成后，应及时检查接口是否密封，如有泄漏应及时处理。
6.1.2.7管道回填管道回填前应按照设计要求和规范要求进行管道的压力试验，试验合格后进行回填。
回填土应按照规范要求进行，回填土应分层回填，每层厚度不得大于30cm，回填土应进行加压和加湿处理，以确保回填土的密实度和稳定性，回填土应与管道外表面保持一定距离，以免对管道造成损害。
回填土施工完成后，应及时进行压实和平整，确保回填土的密实度和平整度。
在安装管道时，需要先插入插口，再将其装入承口。
同时，要注意撞口的位置必须撞到白线处，确保角度不大于3度。
在安装第一节管和第二节管时，需要保证管子承口朝向来水方向。
安装完成后，要检查插口和承口的位置是否符合要求，以及胶圈是否撞匀。
在管子需要截短的情况下，插口端需要加工成坡口形状，并使用球墨铸铁管专用切割机进行割管，严禁使用气焊。
在上胶圈之前，不能将润滑剂刷在承口内表面，否则会导致接口失败。
在进行井室砌筑前，需要将砖砌部位清理干净并湿润，对凿毛处理的部位刷素水泥浆。
不同形式的井室，墙体尺寸控制及排砖方法均不同，需要采用不同的具体方法进行砌筑。
在砖砌时，采用“三一”法砌筑，并且要上下错缝、相互搭接，控制水平灰缝和竖向灰缝在8-12mm之间。
在勾缝前，需要检查墙体灰缝深度和有无瞎缝，勾缝要求深浅一致、交接处平整，一般比墙面深3-4mm。
在进行沟槽回填前，需要将接口处管道回填至管顶50cm以上，并且管道两侧回填高差不超过20cm。
在水压试验前，也需要注意回填的高度。
3.回填土工作为了保证管道的稳定和安全，回填土工作必须按照以下要求进行。
首先，回填分层进行。
管道两侧和管顶以上50cm范围内采用木夯夯实，每层虚铺厚度不大于20cm。
室外球墨铸铁管施工方案
XXXXXXXX工程施工方案施工单位：XXXXXXXXX球墨铸铁给水管施工方法(胶圈接口)球墨铸铁管安装(胶圈接口)主要是室外埋地消防管(DN150mm)。
球墨铸铁管安装(胶圈接口)的工艺流程6.1.2.1沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。
（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
a. 槽帮坡度的确定：槽深h<3.0米时，槽帮坡度i为1：0.33；b. 槽底工作面的确定：管道一侧工作面宽度情况详见下表：c.沟槽断面形式（见下图）沟槽开挖断面（3）开挖方法a.土方开挖采用机械开挖，槽底预留20cm由人工清底。
开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。
回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。
d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。
如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
6.1.2.2下管在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
6.1.2.3 清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
6.1.2.4清理胶圈，上胶圈将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。
给水球墨铸铁管连接方法

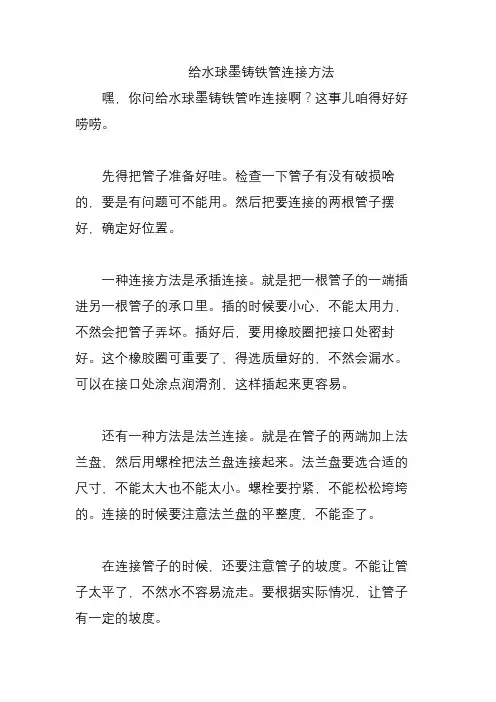

给水球墨铸铁管连接方法嘿，你问给水球墨铸铁管咋连接啊？这事儿咱得好好唠唠。
先得把管子准备好哇。
检查一下管子有没有破损啥的，要是有问题可不能用。
然后把要连接的两根管子摆好，确定好位置。
一种连接方法是承插连接。
就是把一根管子的一端插进另一根管子的承口里。
插的时候要小心，不能太用力，不然会把管子弄坏。
插好后，要用橡胶圈把接口处密封好。
这个橡胶圈可重要了，得选质量好的，不然会漏水。
可以在接口处涂点润滑剂，这样插起来更容易。
还有一种方法是法兰连接。
就是在管子的两端加上法兰盘，然后用螺栓把法兰盘连接起来。
法兰盘要选合适的尺寸，不能太大也不能太小。
螺栓要拧紧，不能松松垮垮的。
连接的时候要注意法兰盘的平整度，不能歪了。
在连接管子的时候，还要注意管子的坡度。
不能让管子太平了，不然水不容易流走。
要根据实际情况，让管子有一定的坡度。
另外，连接好管子后，要进行压力测试。
就是往管子里加水，看看有没有漏水的地方。
如果有漏水，就得赶紧处理。
可以用密封胶或者更换零件啥的。
我给你讲个事儿吧。
有一次我们在工地上安装给水球墨铸铁管，一开始用承插连接，但是怎么都插不进去。
后来发现是管子的尺寸有点问题，我们就换了一根管子。
插好后，又仔细检查了一下橡胶圈，确保密封好。
最后进行压力测试，也没有漏水。
从那以后，我们就知道了给水球墨铸铁管的连接方法。
总之呢，给水球墨铸铁管连接要认真仔细，用对方法和工具。
只要你注意细节，肯定能连接好管子。
加油吧！。
室外给水-消防球墨铸铁管施工方案
100亩开发用地水管移位工程施工组织设计中为建筑工程有限公司1、总体工程概况100亩地开发用地饮用水管移位工程占地面积大，场内运输较多，工期较短，仅为10天，必须组织较多的大型挖掘、清运机械进行场地平整及倒运工作。
为此，项目部特地成立了机械施工队伍，统一指挥，协力完成现场的清运工作。
2、室外给水给水管道主要采用球墨铸铁管和部分钢塑复合管，球墨铸铁管采用T型滑入式橡胶圈接口。
过路管采用钢管，钢管采用焊接，钢管与球墨铸铁管连接处采用法兰连接。
一、给水球墨铸铁管安装给水球墨铸铁管安装(胶圈接口)的工艺流程:安装准备→沟槽开挖→下管排管→挖工作坑→对口→接口→养护→砌筑井室→管道试压及冲洗→回填土等工序。
1、安装准备工作向工人班组进行技术、安全交底。
确定下管的方法和劳动组织，准备好下管的机具和绳索，并进行安全检查。
进一步检查管材、管件、附件、接口材料等规格、品种是否符合设计要求，有无缺陷、砂眼和裂纹等现象。
对有缺陷的管材、管件一律不得使用。
2、沟槽开挖根据原施工图纸所表示的原管道走向、深度进行定位放线，然后对于部分需维修移位的管道进行土方开挖。
施放管道、阀门井节点:先以阀门井作为起点、终点和转折点的设计坐标，计算出这些点与附近控制点或固定建筑物之间的关系；然后根据原来施工图纸这些关系，把这些点用桩固定在地面上。
为了避免出错，每个点都要进行校核。
若是在敷设管道的附近没有控制点，就先用导线测量的方法，在管道附近敷设一条导线。
把较远控制点坐标、高程数据，测算至导线折点上来，再根据导线点确定管道转折点，计算图上的管道、阀门井的位置，施放在地面上。
（详见排水）3、下管与排管在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致，同时在各需要移位的接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
1选定下管方法，应根据管节长度和质量，工程量的多少、现场施工环境等情况确定，，一般分为人工下管和机械下管两种方法。
球墨铸铁管给水施工方案
球墨铸铁管给水施工方案1. 引言球墨铸铁管是一种常用于给水管道系统中的管材，具有高强度、耐腐蚀、耐压等特点，被广泛应用于城市供水工程中。
本文将介绍球墨铸铁管给水施工方案，包括管道材料准备、施工工艺、施工要点等内容。
2. 管道材料准备在进行球墨铸铁管给水施工前，需要进行管道材料的准备工作。
具体步骤如下：2.1 采购材料首先需要根据给水系统的设计要求，计算所需的管道材料数量，并与供应商联系进行采购。
2.2 检查材料质量在材料送达施工现场后，应进行材料质量检查，包括管道的外观质量、厚度、硬度等指标的检测，以确保材料符合相关标准要求。
2.3 储存管材采购的管材应妥善储存，放置在干燥通风的地方，远离火源和酸碱等腐蚀性物质，以避免管材受损。
3. 施工工艺球墨铸铁管给水系统的施工工艺包括下列几个主要步骤：3.1 沟槽开挖根据设计要求，对给水系统的沟槽进行开挖，保证沟槽的宽度、深度符合要求，同时注意周围地下管道的位置，避免损坏其他管道。
3.2 管道铺设将准备好的球墨铸铁管进行铺设，在铺设过程中要注意以下几点： - 管段要连接紧密、平整，严禁出现明显的错位、移位等现象。
- 管道的斜率要满足给水系统的设计要求，以确保水流顺畅。
- 管道铺设完成后，要进行基础填充，保证管道的稳定性。
3.3 管道连接球墨铸铁管的连接通常采用柔性接口，连接方式可以是橡胶圈密封或承插连接。
在进行管道连接前，需要进行以下几个步骤： - 清理管道连接口，确保无杂物、灰尘等。
- 涂抹管道接口润滑剂，以便更好地进行连接。
- 检查连接是否紧密，是否有漏水现象。
3.4 防腐处理球墨铸铁管常采用防腐涂层，以提高其耐腐蚀能力。
在管道施工完成后，需要进行防腐处理，包括以下几个步骤： - 管道清洗：清洗管道内部，排除杂物和污垢。
- 涂刷防腐涂层：采用专用的防腐涂层材料，涂刷管道表面以增加其耐腐蚀性。
4. 施工要点在球墨铸铁管给水施工过程中，需要注意以下几个要点：4.1 施工质量控制施工过程中需要严格控制施工质量，检查管材、连接、防腐涂层等的质量，确保符合设计要求和相关标准。
球墨铸铁管道安装专项施工方案
一、编制依据1. 《室外给水排水和燃气热力工程抗震设计规范》GB50032-20032. 《室外给水设计规范》GB50013-20063. 《给水排水工程结构构筑物结构设计规范》GB50332-20024. 《给水排水工程结构设计规范》GB50069-20025. 《给水排水管道工程施工及验收规范》GB50268-976. 《给水排水构筑物施工及验收规范》GB50141-20027. 《给水排水标准图集S5》二、工程概况本工程为新建DN200~DN1000供水管道，全长约4256米。
场地位于开平市南楼水厂沿乡道Y775至祥龙水厂东侧。
管线采用明挖法施工，开挖顶标高约为3.20m，底标高11.80~14.80m，开挖深度约2.50~3.0m。
本工程重要性属划分为二级，采用钢板桩内支支护方式进行开挖基坑支护。
三、工期要求2014年9月18日至2015年6月30日，共计10个月。
四、施工工艺1. 管道工程施工测量（1）测量定位：根据设计图纸，采用全站仪进行现场测量，确定管道走向、标高和埋深。
（2）施工放样：根据测量结果，采用全站仪进行施工放样，确定管道中心线、标高和埋深。
2. 管道运输及堆放（1）管道运输：采用平板车将球墨铸铁管运输至施工现场。
（2）堆放：管道堆放时，应按照规格、型号进行分类堆放，保持管道清洁，防止锈蚀。
3. 球墨铸铁管安装（胶圈接口）的工艺流程（1）安装准备：检查管道、管件、胶圈等材料的质量，确保符合设计要求。
（2）管道铺设：按照设计要求，将球墨铸铁管铺设在管道基础上。
（3）接口安装：采用胶圈接口，将管道连接牢固。
（4）管道连接检查：检查管道连接质量，确保连接紧密、无泄漏。
五、安全措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
2. 施工现场应设置警示标志，提醒施工人员注意安全。
3. 施工过程中，应严格执行操作规程，确保施工安全。
4. 施工现场应配备消防设施，定期检查消防器材，确保消防设施完好。
球墨铸铁管给排水施工方案
球墨铸铁管给排水施工方案XXX的供水管线施工方案是为了满足宜居教育城和华南城专项供水项目的需求而设计的。
这条DN1000输水管道从厂区出发，沿东至郑新快速路，向北穿越南水北调干渠部分，一直到华南城，全长约20km。
沿线划分为十段，每段工程数量大致如下：一段：12根球墨铸铁管，管径为76mm；二段：80根球墨铸铁管，管径为DN400；三段：48根球墨铸铁管，管径为三PE管；四段：DN1000管道长度为1740m；五段：DN1000管道长度为778m；六段：DN1000管道长度为240m；七段：DN1000管道长度为200m；八段：DN1000管道长度为4473m；九段：DN600管道长度为1307m；十段：DN400管道长度为7600m。
本工程的编制依据包括XXX设计、华南城专项供水设计图纸、《给水排水管道工程施工及验收技术规范》（GB-2008）和《城镇给水排水技术规范》（GB-2012）。
施工工艺分为测量放线、方挖管沟、验槽、管道安装、回填、附属构筑物、试压、冲洗和验收九个步骤。
测量放线是管道工程测量的第一步。
在此之前，需要熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。
同时，需要了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。
根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。
管道中线定位及高程控制测量是测量放线的重要步骤之一。
管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。
在管线定位时，最常采用极坐标法与角度交会法。
其测角精度一般可采用30′，量距精度为1/5000，并应分别计算测设点的点位误差。
管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过±1′。
同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过1/2000，超过时必须予以合理调整。
球墨铸铁给水管施工方案
球墨铸铁给水管施工方案Last revised by LE LE in 2021球墨铸铁给水管施工方法(胶圈接口)球墨铸铁管安装(胶圈接口)主要是室外埋地消防管(DN150mm)。
球墨铸铁管安装(胶圈接口)的工艺流程6.1.2.1沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。
（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
a. 槽帮坡度的确定：槽深h<3.0米时，槽帮坡度i为1：0.33；b. 槽底工作面的确定：管道一侧工作面宽度情况详见下表：c.沟槽断面形式（见下图）沟槽开挖断面（3）开挖方法a.土方开挖采用机械开挖，槽底预留20cm由人工清底。
开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。
回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。
d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。
如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
6.1.2.2下管在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
6.1.2.3 清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
6.1.2.4清理胶圈，上胶圈将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。
球墨铸铁管道安装施工工艺
球墨铸铁管道安装施工工艺1.管材及接口：（1）管道采用球墨铸铁管，T形滑入式橡胶圈接口（球墨铸铁管出厂前应有内、外防腐措施）。
（2）预留给水支管均采用钢管，端部包封保护。
钢管件中的三通、四通及其他管件的开孔处应进行孔洞加固。
墨铸铁管与钢管连接，采用法兰连接。
2.管道安装：(1)在管道转角小于10。
的管道转弯处及曲线段处，利用管道借转完成，安装允许的最大借转角为2。
(2)管道的配管，应确保管道的每节管段按照设计中心位置和高程稳定在基础和坐标上。
(3)凡管径≥300的管道，须在水平和竖向的90。
、45。
、。
、。
弯头及三通处设置管道支墩，支墩施工详见国标《柔性接口给水管道支墩》（03SS505），P=部分。
土壤等效内磨檫角选用：当DN=300～800㎜时，Ø=10°。
(4)管道连接前用钢丝刷清除管内与插口处的粘砂与毛刺，并将橡胶圈表面油污清除干净。
(5)球墨铸铁管管道连接时，确保橡胶圈不翘不扭，均匀一致地卡在槽内，如有衬里破损，应在承插部分涂刷植物油润滑，随之将管自插入承口内，拨正管道后用手拉葫芦拉紧（管子插入的深度应在管口做好记号），每个承插口最大转角不得大于4°21′。
3.阀门和阀门井：(1)井室砌筑应在铺好管道、装好阀门等配件后进行。
构筑物尺寸与阀门、配件在井室内的位置，应保证阀门与配件的拆换，接口与法兰不得砌于井外，且与井壁、井底的距离不行小于0.25CM.(2)管道穿过井壁时预留5cm～10cm环缝,用粘土填实,沥青麻筋捣固,再用砂浆封面.(3)阀门井砌筑过程中,应随砌随检查井的内壁,用原浆勾缝,内壁需抹面,并分层压实.(4)DN≤300，采用闸阀；DN>300，采用管网法兰式伸缩蝶阀，阀门井做法见《省标》苏S01-2004阀门井图，井室深及管顶覆土以设计图纸为准。
(5)井盖安装时.下面要铺设100#水泥砂浆与砌体粘合牢固,井盖安装要保证轻便、牢靠、型号统一、标志明显，井盖上配备提盖与撬棍槽。
球墨铸铁给水管安装施工方案
承插式球墨铸铁管安装专项施工方案单位（子单位）工程名称：工程地点：总承包施工单位：（法人章）施工单位：（法人章）编制单位：司编制人：编制日期：审核人：审批人：（编制企业技术负责人）审批日期：年月日目录一、编制依据 (1)二、工程概况 (1)三、工期要求 (1)四、施工工艺 (1)一）、管道工程施工测量 (1)二）、管道运输及堆放 (3)三）.球墨铸铁管安装(胶圈接口)的工艺流程 (4)五、安全措施 (14)六、管道施工竣工图编绘 (15)承插式球墨铸铁管安装施工方案一、编制依据1、《室外给水排水和燃气热力工程抗震设计规范》GB50032-20032、《室外给水设计规范》GB50013—20063、《给水排水工程结构构筑物结构设计规范》GB50332—20024、《给水排水工程结构设计规范》GB50069-20025、《给水排水管道工程施工及验收规范》GB50268—976、《给水排水构筑物施工及验收规范》GB50141-20027、《给水排水标准图集 S5》二、工程概况本工程为新建 DN200～ DN1000 供水管道，全长约 4256 米。
场地位于开平市南楼水厂沿乡道Y775 至祥龙水厂东侧。
管线采用明挖法施工，开挖顶标高约为 3.20m，底标高 11.80~14.80m ，开挖深度约2.50~3.0m。
本工程重要性属划分为二级。
下面相对应采用钢板桩+ 内支支护方式进行开挖基坑支护，本工程中的管道大部分采用球墨铸铁管，胶圈承插式柔性连接，另一部分采用PE 管牵引施工. 三、工期要求2019 年 9 月 18 日开工，2019 年 11 月 4 日竣工。
工期 00 天；四、施工工艺一）、管道工程施工测量1、管道工程测量的准备工作。
（1）熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求.（2）熟悉现场情况，了解设计管线走向,以及管线沿途已有平面和高程控制点分布情况。
（3）根据管道平面图和已有控制点，并结合实际地形,作好实测数据的计算整理，并绘制测量图。
球墨铸铁给水管安装施工方案及流程
球墨铸铁给水管安装施工方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!球墨铸铁给水管安装施工方案与流程详解一、引言球墨铸铁给水管因其高强度、耐腐蚀、寿命长等特性，被广泛应用于城市供水、排水系统中。
球墨铸铁管安装方法
球墨铸铁管安装方法第一章、球墨铸铁管安装本方案按照GB50268-2008给排水施工及验收规范6-5-1铸铁管道安装编制。
一、T型管安装要点：1600mm以下T型球管安装要点：1、用钢丝刷、25mm油灰平铲、毛刷、抹布清理T型承口工作面槽内杂物，检查插口倒角情况，管子下沟槽承口胶圈和另一支安装管插口要保持干净；安装示意图：2、将胶圈装入承口凹槽（DN800以下把胶圈捏成8字型，DN800以上胶圈捏成三等分或梅花形容易安装）（见下图）；3、给胶圈接触插口内表面和和另一支安装管插口工作线内涂以润滑油（见下图）；4、插口端涂油位置（见下图）；5、第一支管下沟槽按设计承口方向应朝水流方向，对正中心线定位，小于DN300mm的管下管时人工抬入用绳子导滑至沟底，>400mm的管用设备提升吊人沟底，与前一支管装配应找水平，DN150以下管用绳索叉杆将插口推入承口，>200以上管用钢丝绳和导链拉入承口（见下图）；6、检查装配接头胶圈:利用一把薄窄钢尺，绕着插口90°四点检查胶圈压缩比（见下图）；第二章、管沟回填1、回填前必须将槽底积水和施工时遗留的杂物清除出来，管道主体经检查合格后，沟槽应及时回填；2、沟槽回填料，除非特殊指定应使用的回填料，不得含有碎石、砖块、垃圾等杂物，应是良质土砂料；3、回填程序应先填实管底，再同时回填管道两内侧，最后回填至原地平面标高；、回填按GB50268应分层夯实，管中心线以下每200mm为一层，夯实回填密度按设计要求执行。
中心线以上每500mm为一层夯实，超出管顶500mm以上可以用小型机械夯实；5、用砂子回填应加水用振动棒振实，振实程度应保证管子不上浮为宜；6、接头处带工作坑，先把工作坑回填实，然后与管身同步；7、注意回填期间重要的是做到均匀回填，管沟倒土应从管顶均匀往两侧倒土避免管位移。
第三章、附属构筑物一、管件、固定台1、管线用的弯头、三通、阀门处应按设计使用压力考虑开启瞬间产生的压力水锤，按设计要求设置固定台，其类型尺寸必须按设计图要求；2、埋地管线管件接点处如因地下构筑物，如其它管道等，没有位置做固定台，应使用防滑脱管件；3、固定台应在坚固的地基上构筑，其后背土应为原土，两者紧密靠紧；4、水平固定台与管件应设置沉降缝，缝间浇注水泥前垫一层油毡，以防止管件与支敦发生不均匀沉降；5、固定台：所有供水管线上有较多弯头,一般情况下，有位置设固定台不选用防滑脱管件，有压管线皆受水力作用无法静定，需加设固定台以稳定它，固定台因水压作用力方向的不同、管径及弯曲的大小，形状尺寸也不同，举例来说：6Kg/cm2水压，应注意固定台处其土壤垂直承载力应大于10t/m2，水平侧压力应大于5t/m2，承载力力小于上值时，基础应加固处理；6.举例DN500球墨铸铁管弯头支墩尺寸见图表水平弯头固定支墩平面尺寸见下表其余规格也可参照柔性接口给排水支墩O3SS505图集。
球墨铸铁给水管施工方案作业方案
球墨铸铁给水管施工方法(胶圈接口)球墨铸铁管安装(胶圈接口)主要是室外埋地消防管(DN150mm)。
球墨铸铁管安装(胶圈接口)的工艺流程6.1.2.1沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。
（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
a. 槽帮坡度的确定：槽深h<3.0米时，槽帮坡度i为1：0.33；b. 槽底工作面的确定：管道一侧工作面宽度情况详见下表：c.沟槽断面形式（见下图）沟槽开挖断面（3）开挖方法a.土方开挖采用机械开挖，槽底预留20cm由人工清底。
开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。
回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。
d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。
如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
6.1.2.2下管在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
6.1.2.3 清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
6.1.2.4清理胶圈，上胶圈将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。
胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。
球墨铸铁给水管施工方法胶圈接口
球墨铸铁给水管施工方法胶圈接口Company number：【0089WT-8898YT-W8CCB-BUUT-202108】球墨铸铁给水管施工方法(胶圈接口)球墨铸铁管安装(胶圈接口)主要是室外埋地消防管(DN150mm)。
球墨铸铁管安装(胶圈接口)的工艺流程6.1.2.1沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。
（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
a. 槽帮坡度的确定：槽深h<米时，槽帮坡度i为1：；b. 槽底工作面的确定：管道一侧工作面宽度情况详见下表：管道一侧的工作面b1管道结构外径D1金属管道D1≤500 300c.沟槽断面形式（见下图）沟槽开挖断面（3）开挖方法a.土方开挖采用机械开挖，槽底预留20cm由人工清底。
开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。
回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。
d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。
如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
6.1.2.2下管在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
6.1.2.3 清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
球墨铸铁管给水施工工艺
球墨铸铁管给水施工工艺球墨铸铁管安装(胶圈接口)的工艺流程测量放线--开槽--垫沙、下管--清理管堂、管口--套胶圈--安管、橦口--胸腔还土--井室砌筑--串水、试压--管道阀门、管件安装--二次回填土--管道冲洗、消毒--竣工验收1、沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。
（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
（3）开挖方法a.土方开挖采用机械开挖，槽底预留20cm由人工清底。
开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。
b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。
回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。
d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。
如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
2、下管在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
3、清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
4、清理胶圈，上胶圈将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。
胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。
5、清理插口表面插口端是园角并有一定锥度，在胶圈内表面和插口外表涂刷润滑剂（洗涤灵），润滑剂均匀刷在承口内已安装好的橡胶圈表面，在插口外表面刷润滑剂刷到插口坡口处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给水球墨铸铁管施工方案方法
（胶圈接口）
球墨铸铁管安装（胶圈接口）主要是室外埋地消防管（DN150mm）
一、球墨铸铁管安装（胶圈接口）的工艺流程：
二、沟槽开挖
1、沟槽开挖前工作
开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下情况，采取有效措施加以保护。
2、沟槽开挖形式
根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。
⑴槽帮坡度的确定：槽深h<3.0米时，槽帮坡度i为1：0.33;
⑵管道一侧工作面宽度情况详见下表：
⑶沟槽断面形式（见下图）
3、开挖方法
⑴土方开挖采用机械开挖，槽底预留20㎝由人工清底。
开挖过程中严禁超挖，以防扰动地基，对有地下障碍物（现况管线）的地段由人工开挖，严禁破坏。
⑵沟槽开挖按先深后浅顺序进行，以利排水。
⑶挖槽土方处置，按现场暂存、场外暂存和外弃相结合的原则。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填，回填土施工前合理
的土方调配计划。
作好土方平衡，减少土方外运及现场土方调运。
⑷开槽后及时约请有关人员检槽，槽底合格后方可进行下道工序，如遇槽底土基不符设计要求，及时与设计监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。
二、下管
在沟槽检底后，经核对管节、管件位置无误后立即下管。
下管时注意承口方向保持与管道安装方向一致。
同时在各接口处掏挖工作坑，工作坑大小以方便管道撞口安装为宜。
三、清理承口
清刷承口，铲去所有粘结物，如沙子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。
四、清理胶圈、上胶圈
将胶圈清理干净。
上胶圈时，使胶圈弯成心形或花形放在承口内槽就位，并用手压实，确保各个部位不翘不扭。
胶圈存放注意避沈，不要叠合挤压，长期贮存在盒子里面或用其他东西罩上。
五、清理播口表面
插口端是圆角并有一定锥度。
在胶圈内表面和插口外表涂刷润滑剂（洗涤灵），润滑剂均匀刷在承口内已安装好的橡胶圈表面，在插口外表刷润滑剂刷到插口坡口处。
六、接口
插口对承口找正，支立三角架，挂手扳葫芦，套钢丝绳，扳动手扳葫芦，使插口装入承口，并注意撞口一定要撞到白线的位
置，保证角度大于3度。
七、检查
第一管节与第二管节安装要准确，管子承口朝进水方向。
安装第一节管后，用钢丝绳和手扳葫芦将它锁住，以防脱口。
安装后检查插口的位置是否符合要求，用探尺插入承口间隙中检查胶圈位置是否正确，并检查胶圈是否撞匀。
八、安装注意事项
1、管子需要截短时，插口端加工成坡口形状，割管时必需用球墨铸管专用切割机，严禁采用气焊。
2、上胶圈之前注意不能把润滑剂刷到承口内表面，不然会导致接口失败。
九、井室砌筑
1、砖砌前，将砖砌部位清理干净，洒水湿润，对凿毛处理的部位进行刷素水泥浆。
2、不同形式的井室，墙体尺寸控制及排砖方法均不同，具体方法如下：
⑴井室为矩形时，在墙体的转角处立皮树杆，以控制墙体垂直度和高度。
砌筑前先盘角，然后挂线砌墙，采用满丁慢条砌筑方法。
砌墙转角处，每皮砖需加七分头砖。
⑵井室为圆形时，以圆心为控制中心挂线，随砌随检查井室尺寸，采用丁砖砌法，两面排砖，外侧大灰缝用“二分枣”砌筑。
砌完一层后，再铺浆砌筑上一层砖，上下两层砖间竖向缝错开。
3、砌砖采用“三一”法砌筑，即“一铲灰，一块砖，一挤揉”，若采用铺浆法砌筑时，铺浆长度不超过500㎜。
4、砖砌体水平灰缝砂浆饱满度不得低于90%，竖向灰缝采用挤浆或加浆法，使其砂浆饱满。
严禁用水冲浆灌缝。
5、砌筑时，要上下错缝，相互搭接，水平灰缝和竖向灰缝控制在8—12㎜。
6、井室中踏步随到墙体砌筑随安装位置准确，随时用尺测量其间距，在砌筑时用砂浆埋设牢固，不得事后凿洞补装，砂浆未凝固前不得踩踏。
7、钢筋混凝土盖板采用汽车吊装就位，安装前按设计要求进行座浆。
8、勾缝
⑴勾缝前检查墙体灰缝深度有无瞎缝。
清除墙体杂物洒水湿润。
⑵勾缝隙要求深浅一致，交接处平整，一般比墙面深3—9㎜。
⑶勾完一段清扫一段，灰缝不得有舌头灰、毛刺。
十、沟槽回填
1、水压试验前，除接口处，管道回填至管顶50㎝以上。
2、管道两侧回填高差不超过20㎝。
3、回填分层进行。
管道两侧和管顶以上50㎝用木夯夯实，每层虚铺厚度不大于20㎝，管顶以上50㎝至地面用蛙式打夯机
夯实，每层虚铺厚度20—50㎝，应做到夯夯相连，一夯压半夯。
4、分段回填时，相邻两段接茬呈阶梯形。
5、回填土不得有石块、房渣土等不能夯实的土质，防腐层周围细土回填，检查井周围用石灰土回填。
6、回填土实度标准
胸腔部分≥95%
管顶以上50㎝范围内≥85%
其余部分≥90%
路面以下部分符合道路专业要求（见下图）
十一、水压试验
1、进行水压试验应统一指挥，明确分工，对后背、支墩、接口、排气阀等部位规定专人负责检查，并明确规定发现问题时的联络信号。
2、管道接口完成后，用短管甲、短管乙及盲板将试压管两端及三通处封闭。
试压管段除接口外填土至管顶50㎝并夯实。
做好后背及闸门、三通等管件加固，由低点进水，高点排气，注满水后浸泡24个小时后，在试验压力下10 min降压不大于0.5Mpa时为合格。
3、水压试验应逐步升压，每次升压以0.2Mpa为宜，每次升压后，稳压以后没有问题时再继续升压。
4、冬季进行水压试验时应采取防冻措施，可将管道回填土适当加高，用多层草帘将暴露的接口包严；对串水试压临时管线
缠包保温，不用水时及时放空。
5、水压试验时，后背、支撑、管端等附近不得站人，检查应在停止升压时进行。
十二、冲洗消毒
1、管道冲洗前应制定冲洗方案，管道冲洗时，流量不应小于设计流量或不小于1.5m/s的流速，冲洗时应连续进行，当排出口的水色透明度与入口处目测一致时即为合格。
2、冲洗时间应安排在用不量小、水压偏高的夜间进行，选好排放地点，确保排水路线畅通，排水管截面不得小于被冲刷管的1/2。
十三、勾头
1、勾头前与管理单位联系，取得配合，确定勾头位置，施工安排，需要停水接管必须事先商定准确时间，并严格执行。
2、挖工作坑、集水坑，做好支撑、防护栏杆，并配备优质水泵抽水。
3、勾头时，旧管中存水流入集水坑，随即排除。
在新装闸门与旧管之间的各种管件必须经过消毒方可安装。
十四、质量标准
检查井允许偏差
管道安装允许偏差表。
