管线代号及敷设方式

建筑电气管线代号及敷设方式

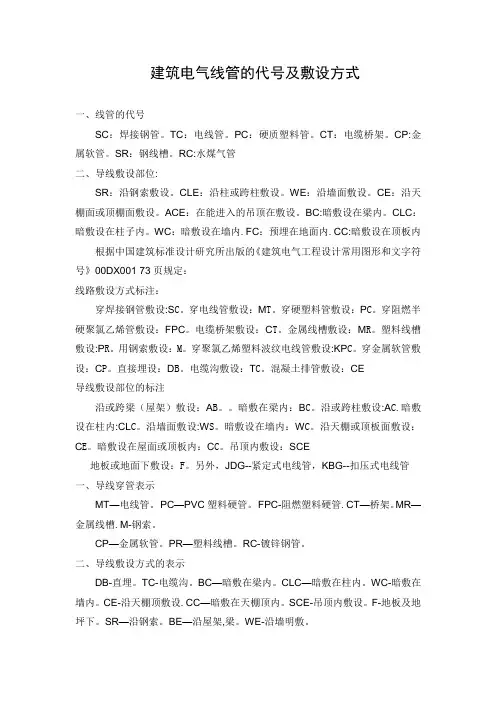

建筑电气线管的代号及敷设方式一、线管的代号SC：焊接钢管。

TC：电线管。

PC：硬质塑料管。

CT：电缆桥架。

CP:金属软管。

SR：钢线槽。

RC:水煤气管二、导线敷设部位:SR：沿钢索敷设。

CLE：沿柱或跨柱敷设。

WE：沿墙面敷设。

CE：沿天棚面或顶棚面敷设。

ACE：在能进入的吊顶在敷设。

BC:暗敷设在梁内。

CLC：暗敷设在柱子内。

WC：暗敷设在墙内.FC：预埋在地面内.CC:暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设:S C。

穿电线管敷设：M T。

穿硬塑料管敷设：P C。

穿阻燃半硬聚氯乙烯管敷设：FPC。

电缆桥架敷设：C T。

金属线槽敷设：M R。

塑料线槽敷设:P R。

用钢索敷设：M。

穿聚氯乙烯塑料波纹电线管敷设:KP C。

穿金属软管敷设：C P。

直接埋设：D B。

电缆沟敷设：T C。

混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：A B。

暗敷在梁内：B C。

沿或跨柱敷设:A C.暗敷设在柱内:CL C。

沿墙面敷设:W S。

暗敷设在墙内：W C。

沿天棚或顶板面敷设：C E。

暗敷设在屋面或顶板内：C C。

吊顶内敷设：SCE地板或地面下敷设：F。

另外，JDG--紧定式电线管，KBG--扣压式电线管一、导线穿管表示MT—电线管。

PC—PVC塑料硬管。

FPC-阻燃塑料硬管.CT—桥架。

MR—金属线槽.M-钢索。

CP—金属软管。

PR—塑料线槽。

RC-镀锌钢管。

二、导线敷设方式的表示DB-直埋。

TC-电缆沟。

BC—暗敷在梁内。

CLC—暗敷在柱内。

WC-暗敷在墙内。

CE-沿天棚顶敷设.CC—暗敷在天棚顶内。

SCE-吊顶内敷设。

F-地板及地坪下。

SR—沿钢索。

BE—沿屋架,梁。

WE-沿墙明敷。

三、灯具安装方式的表示CS—链吊.DS-管吊。

W—墙壁安装. C—吸顶。

R—嵌入. S-支架. CL—柱上. 穿焊接钢管敷设:S C。

管线代号及敷设方式

线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

电线管及敷设方式代号

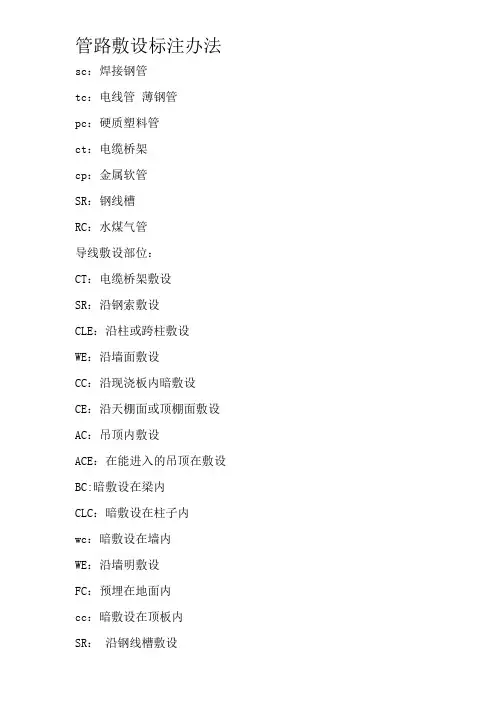

管路敷设标注办法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不克不及进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管暗示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方法的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具装配方法的暗示CS-链吊DS-管吊W-墙壁装配C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波浪电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

电缆敷设方式与代号

电缆敷设方式与代号线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的建筑电气工程设计常用图形和文字符号00DX00173页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外,JDG--紧定式电线管,KBG--扣压式电线管一,导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管,先计算要穿的导线总截面积电线、电缆的外径的平方电线根数计算结果应小于或等于管·子截面的40％;一般电气设计都在电气说明书上一穿管表供参考;其它电工书或电线电缆产品介绍的册子也有表供查阅;还有先算导线的总截面积,然后留出约1/3的余量,例如：平方毫米的导线,用1平方毫米管内径的穿管;在什么情况下,应将电缆加上穿管保护管子直径怎样选择答：在下列地点要管：①、电缆引入引出建筑物,隧道处,楼板及主要墙壁；②、引出地面两米高,地下250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路,电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点;选择管径时,内径要比外径大50％;线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4设备标注方法’⑦配电线路的标注方法a——bc×de——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设;1、电缆敷设前应检查桥架的齐全和油漆的完整,电缆型号、电压、规格应符合设计,并有产品合格证;2、电缆敷设时,在其终端与电缆桥架或电缆沟内应留有备用长度;3、电缆在桥架上垂直敷设时,电力电缆首末端及转弯、接头两端应作固定;4、塑料绝缘电缆的弯曲半径不小于电缆外径的10倍;5、电缆敷设时,电缆应从盘的上端引出,应避免电缆在支架上及地面磨擦拖拉,电缆表面不得有机械损伤;6、电缆敷设时不宜交叉,电缆应排列整齐,电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号当设计无编号时,则应标明型号、规格及起讫地点,牌子字迹应清晰,不易脱落;标志牌规格宜统一,应能防腐,挂装牢固;7、电缆进入电缆沟、建筑物、盘柜以及穿入管子时,出入口应封闭,管口应密封;8、电缆终端头与电缆接头制作前应作好检查,保证相位正确,采用绝缘材料应符合要求;3、配线工程工序：配管—管内穿线1本工程均为暗配管线,暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线,明敷或暗敷于干燥场所的线路可采用PVC电线管;穿金属管的交流线路,不同回路、不应同管敷设,同一回路不应分管敷设;金属管明敷时的固定点间距,以及和其它管道同侧敷设和交叉时的净距,均应符合施工规范及设计要求;管线线路较长时,宜适当加装接线盒,直线部分不超过30m,一个弯不超过20m,二个弯不超过15m,三个弯不超过8m;金属管敷设完后,应对根数、管径、起始点进行检查,对遗漏者及不符合图纸和现行施工规范要求的应进行修补;2管内穿线宜在建筑物的抹灰及地面工程结束后进行;在穿线之前,应将管中的积水及杂物清除干净;导线在管内不得有接头和扭结,其接头应在接线盒内连接;3导线穿入钢管后,在导线出管口处,应装护口保护导线,在不进入盒箱内的垂直管口,穿入导线后,应将管口作密封处建筑电气工程设计常用图形和文字符号YJV22--416代表聚乙烯绝缘聚氯乙烯护套的电缆,22代表铠装即在四条线的外面有一层铁皮包裹,一共4芯,截面积为16平方毫米;YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆,34：三根四平方的;SC25：电缆穿25的焊接钢管敷设,HDPE50是指50的波纹管敷设BV-5×16SC32：导线型号为铜芯塑料绝缘线,5根16mm2,穿焊接钢管敷设;BV-2×：导线型号为铜芯塑料绝缘线,2根2.5mm2;WC/FC指5平方的VV规格电缆穿32的焊接钢管沿墙或地面暗敷设;FPC15-WC：穿阻燃半硬聚氯乙烯管敷设;WP1-BV3×50＋1×35CTCE表示：1号动力线路,导线型号为铜芯塑料绝缘,3根50mm2、1根35mm2,沿顶板面用电缆桥架敷设;WL2-BV3×SC15WC表示：2号照明线路、3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗敷;ZR-BV阻燃型铜芯聚氯乙烯绝缘电线;NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆;TMY-3808+1606：808表示ABC三相为808的铜排606为零排;TMY是硬铜母铜排母线的意思;RVS：铜芯pvc护套双绞线,通常用于公共广播系统/背景音乐系统布线,消防系统布线;RVV：铜芯pvc内护pv外护平行护套线,通常用于弱电电源供电等;BV,BV电线,全称是铜芯聚氯乙烯绝缘电线;因为分类和用途是用来分布电流用的,属于布电线类,用字母B表示；绝缘材料为聚氯乙烯,用字母V表示,因而得;开关器件符号说明：TIMS-125/80/43002其中4表示四级；300：热磁脱扣器；2：电机保护用;DZ47-60/3P-25：小型断路器,型号DZ47-60,三相25A;C65N-16A：2P是指适使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极的,VE-30mA 指漏电保护电流为30mAC65N-C16/3P：C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极JDZ10-66000/1电压互感器：J电压互感器Voltagetransformer；D单相Singlephase；Z浇注式Castingtype；10设计序号DesignNumber；6电压等级kVVoltageclasskV；6000/100额定电压比；1准确等级电度表型号DD28；DD10；DD862;第一个字母D代表电度表；第二个字母T代表三相单相为D；后面的数字是各生产厂商定的;DD－单相,如DD862DT－三相四线,如DT862DS－三相三线,如DS862F－复费率,如DDSF855Y－预付费,如DDSY855S－电子式,如DDS855敷设方式和敷设部位敷设方式：SC:穿焊接钢管敷设；CT:用电缆桥架敷设;敷设部位：WE：沿墙面敷设；WC：暗敷设在墙内；FC：暗敷设在地面或地板内；CC：暗敷设在屋面或顶板内；BMG1是负荷开关,SB是塑壳断路器,BM7是分断能力10KA的微断;IP防护等级：IP40：4接触电气设备保护和外来物保护等级——防护1.0mm直径和更大的固体外来体探测器球体直径为1.0mm,不应完全进入;0电气设备防水保护等级——无防护IP30：3接触电气设备保护和外来物保护等级——防护2.5mm直径和更大的固体外来体探测器球体直径为2.5mm,不应完全进入;0电气设备防水保护等级——无防护IP20：2第一个数字——防护12.5mm直径和更大的固体外来体探测器球体直径为12.5mm,不应完全进入;0第二个数字——无防护;IP54：5第一个数字——防护灰尘,不可能完全阻止灰尘进入,但灰尘进入的数量不会对设备造成伤害;4第二个数字——防护喷水,从每个方向对准柜体的喷水都不应引起损害;术语说明色别应为L1相黄色,L2相绿色,L3相红色;回路：.电流通过器件或其他介质后流回电源的通路;通常指闭合电路;通路：能构成电流的流通,能形成闭合回路的路也就是电流能从电源正极流出,再从负极流进称之为通路;通路是在电路中,处处连通的电路;高压断路器：在电路正常时,用来接通或切断负荷电流；在电路发生故障时,用来切断巨大的短路电流;断路器具有可靠的灭弧装置,其灭弧能力很强;它能在负荷情况下接通和断开电路,当系统产生短路故障时,能迅速切断短路电流;它还能在保护装置的作用下自动切除短路故障;高压负荷开关：是用来在额定电压和额定电流下接通和切断高压电路的专用开关;它只允许接通和开断负荷电流,但不允许开断短路电流,即它仅能作为控制和过载保护元件,不能用作故障保护元件;它与高压熔断器配合使用时,可代替断路器;负荷开关按灭弧介质的不同,分为固体产气式、压气式和油浸式三种;前两种有明显的外露可见断口,因此还能起到隔离开关的作用;具有简单的灭弧装置,可以带负荷分,合电路的控制电器;能通断一定的负荷电流和过负荷电流,但不能断开短路电流,必须与高压熔断器串联使用,借助熔断器来切除短路电流;隔离开关：是以空气为绝缘介质,在无负荷的情况下接通或断开电路的电器;它在断开位置时形成明显可见的、足够的断开距离,把需要检修的电器与电源可靠地隔离,以保证检修工作的安全；在合闸状态时,能可靠地通过正常工作电流和短路故障电流;它在配电装置中的用量最多,通常是断路器的3～4倍;其主要用途如下：1检修与分段隔离;2倒换母线;3分、合空载电路;是一种没灭弧装置的控制电器,其主要功能是隔离电源,以保证其它电气设备的安全检修,因此不允许带负荷操作;但在一定条件下,允许接通或断开小功率电路;高压熔断器：是在电网中人为设置的一个最薄弱的元件,用以保护电器装置免遭过电流或短路电流作用而引起损坏;当过电流流过时,元件本身发热熔断,借灭弧介质的作用使电路开断,达到保护电力线路和电气设备的目的;熔断器在电压低于35kV的小容量电网中被广泛采用熔断器的价格最便宜;电流互感器：将电路中流过的大电流变换成小电流额定值为5A,供给测量仪表如电流表、电能表、功率表和继电器的电流线圈,这样就可以用小电流的仪表间接测量大电流;电流互感器通常有一个一次绕组匝数少和一个或两个二次绕组匝数多;一次绕组是串联在电路中的;一、二次绕组互相绝缘并且绕在同一个铁心之上,通过电磁感应,把一次绕组的大电流按一定比例变换成二次绕组的小电流;特别要注意：在使用中电流互感器的二次侧不允许开路;电压互感器：将高电压6、10、35kV等降为低电压一般额定值为100V,供给测量仪表电压表、电能表、功率表和继电器的电压线圈,这样就可以用低压仪表间接测量高压;电压互感器的基本结构是两个或三个互相绝缘的线圈绕在同一铁心上所组成,一次绕组匝数多,二次绕组匝数少,通过电磁感应,把高电压按一定比例变换成低电压;电压互感器的一次绕组是与高压电路并联的;特别要注意：在使用中电压互感器的二次侧不允许短路;电压互感器实质上就是一个降压变压器,原边绕组的匝数多,副边绕组的匝数少;接触器:主要的技术数据有额定电压、额定电流均指主触头、电磁线圈额定电压等;应用中一般选其额定电流应大于负载工作电流,通常负载额定电流为接触器额定电流的70％～80％;电气接线:是指电气设备在电路中相互连接的先后顺序;按照电气设备的功能及电压不同,电气接线可分为电气主接线一次接线和二次接线;1电气主接线一次接线电气一次接线泛指发、输、变、配、用电能电路的接线;2电气二次接线为保证一次电路正常、安全、经济运行而装设的控制、保护、测量、监察、指示及自动装置电路,称为副电路,也称为二次电路二次接线;变压器:变压器起着变换电压的作用,常用的10kV变电所中变压器将高压l0kV变为低压380／220V;根据冷却方式的不同,通常采用的配电变压器有油浸式变压器和干式变压器;接地系统形式ICE将系统接地分为TN,TT,IT三种形式,第一个字母说明电源对大地的关系：T——一点与大地直接连接：I——与大地隔离或一点经阻抗与大地连接：第二个字母说明电气装置外露导电部分对大地的关系:T——外露导电部分直接接地：N——外露导电部分与电源的中性点连接而接地;在TN系统中按中性线N线和保护接地线PE线的分开或合并又分为三种形式：TN-C系统——在全系统中N线和PE线是合为一根的；TN-S系统——在全系统中N线和PE线是合为两根的；TN-C-S系统——在全系统中仅前一部分通常为电源至电气装置金线总配电箱的一段线路,N线和PE线合为一根称为PEN线,此后都分为两根;重复接地：在中性点直接接地的低压系统中采用保护接零时,将零线上的一点或多点再次与大地作可靠的连接;箱式变电站=高压开关柜+变压器+低压开关柜.断路器：用来接通、分断电路,有过热、过载、短路等功能；脱扣器：断路器的辅助部件,有热脱扣、短路脱扣、电磁分励脱扣等,配合断路器达到上述功能；分励脱扣器：属于电磁脱扣部件的1种,通过外加电信号完成断路器;受控脱扣的功能;如消防状态需要切断正常供电回路,通过24VDC信号施加在断路器的分励脱扣器线圈上,使断路器分断;断路器与分励脱扣器可以是一体的,也可以是组合装配的;短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理;断路器=动静触点+灭弧装置+热敏元件+电磁铁+传动机构+调节整定附件+操作手柄+连接端子+外壳;电缆热稳定能力：发生短路时,短路电流流过电缆,电缆不会发生永久性、不可逆故障,因此对电缆提出最小截面的要求;电缆热稳定计算比较复杂,需要知道电网的数据,要先计算短路电流,还跟继电保护开关动作时间有关;高压电缆由供电局选择开关电器说明：1脱扣器顾名思义低压的“脱扣”,对应于高压的“保护”,主要是在故障时发出跳闸命令,使得配套的开关跳闸,防止事故扩大;类型很多参照前面,现在电子脱扣器应用的越来越广泛;2继电器二次回路中用的,可以理解为得电或失电后,位置状态会发生变化,从而控制回路的通断,或者输出节点给其他回路;3空气开关ACB-aircircuitbreak,这就要说到开关的灭弧介质,字面上理解空气开关灭弧介质就是空气对应于真空开关之类;4接触器有些场合需要频繁的投切电源,对开关的损坏太大,因为开关的触头是有寿命的;这个时候就用接触器来控制回路的通断;5熔断器熔断器字面理解采用了熔丝保护靠熔丝的熔断来起到保护作用;熔丝就是老式的闸刀开关那个保险丝;老式的闸刀开关也算是熔断器6隔离开关隔离开关不具备灭弧能力,但是可以看到明显的断点,在操作中是很有作用的;由于开关的分合,往往是肉眼看不见的,从人心理角度来说,总觉得不踏实,于是在断开开关后,断开隔离开关,肉眼可见明显断点,心里就踏实了;7断路器灭弧快速切断电流无论是正常工作电流还是故障电流;至于为什么要灭弧三言两语讲不清楚,只需知道如果不灭弧,将会对设备乃至系统电网产生不可估量的损失;估计你不是学电力专业的,所以俺解释得简单一点,一般用电器在电流通过的时候会消耗一定的电能来转化为其他形式的能,而所消耗的电能包含两部分,一部分为用电器实际使用到的有功,一部分为用电器使用过程中在其他方面消耗了无功;而功率因素就是有功占总功有功＋无功的百分比,可见功率因素对于一般的导体来说不会等于1的,功率因素越大,电功的有效使用率就越高,这样解释你应该容易接受一点功率因数是指有功功率与视在功率之比；在交流电路中,电压与电流之间的相位差Φ的余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即cosΦ=P/S;电力系统向用户供电的电压,是随着线路所输送的有功功率和无功功率变化而变化的;当线路输送一定数量的有功功率时,如输送的无功功率越多,线路的电压损失越大;即送至用户端的电压就越低;供电局为了提高他们的成本效益要求用户提高功率因数,那提高功率因数对我们用户端有什么好处呢①通过改善功率因数,减少了线路中总电流和供电系统中的电气元件,如变压器、电器设备、导线等的容量,因此不但减少了投资费用,而且降低了本身电能的损耗;②藉由良好功因值的确保,从而减少供电系统中的电压损失,可以使负载电压更稳定,改善电能的质量;③可以增加系统的裕度,挖掘出了发供电设备的潜力;如果系统的功率因数低,那么在既有设备容量不变的情况下,装设电容器后,可以提高功率因数,增加负载的容量;④减少了用户的电费支出；透过上述各元件损失的减少及功率因数提高的电费优惠。

电线管及敷设方式代号

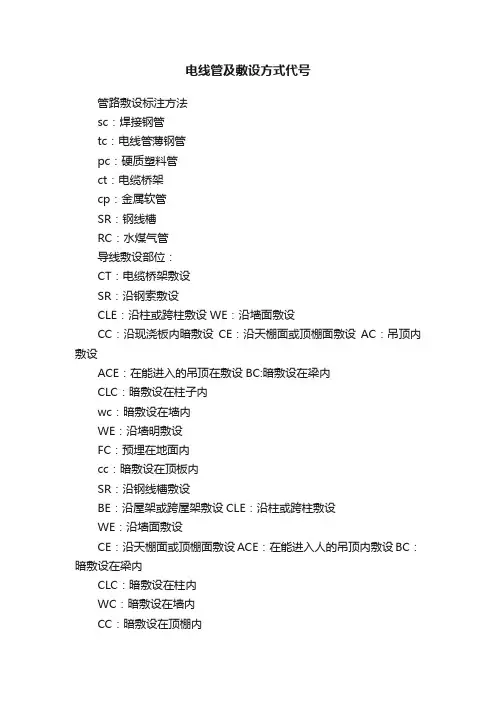

电线管及敷设方式代号管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

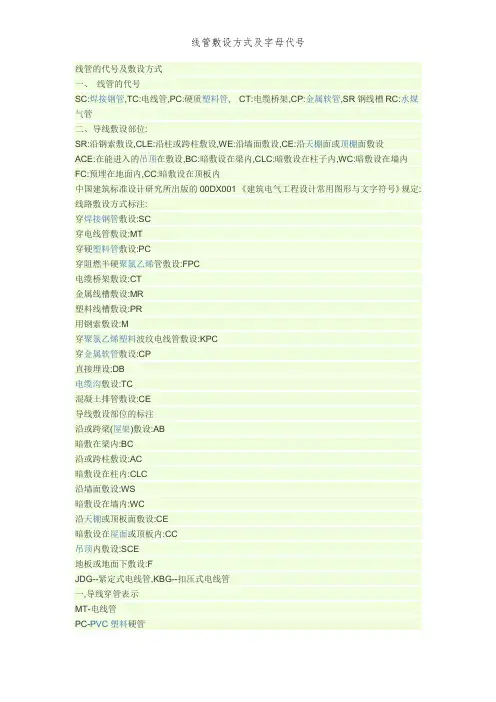

线管敷设方式及字母代号

线管的代号及敷设方式一、线管的代号SC:焊接钢管,TC:电线管,PC:硬质塑料管, CT:电缆桥架,CP:金属软管,SR钢线槽RC:水煤气管二、导线敷设部位:SR:沿钢索敷设,CLE:沿柱或跨柱敷设,WE:沿墙面敷设,CE:沿天棚面或顶棚面敷设ACE:在能进入的吊顶在敷设,BC:暗敷设在梁内,CLC:暗敷设在柱子内,WC:暗敷设在墙内FC:预埋在地面内,CC:暗敷设在顶板内中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形与文字符号》规定: 线路敷设方式标注:穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC混凝土排管敷设:CE导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FJDG--紧定式电线管,KBG--扣压式电线管一,导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷。

线管的代号及敷设方式

线管的代号及敷设方式二、导线敷设部位：根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》三，灯具安装方式的表示1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。

3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下250mm深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

4、选择管径时，内径要比外径大50％。

四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。

（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。

线管的代号及敷设方式

线管的代号及敷设方式 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-线管的代号及敷设方式根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》电线根数）计算结果应小于或等于管·子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

2、还有先算导线的总截面积，然后留出约1/3的余量，例如：平方毫米的导线，用1平方毫米管内径的穿管。

3、在什么情况下，应将电缆加上穿管保护管子直径怎样选择①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

4、选择管径时，内径要比外径大 50 ％。

四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。

（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。

管线代号及敷设方式

电气穿线管代号1．PVC 管：PC，如PC202．镀锌钢管：GC，如GC803．焊接钢管：SC，如SC20 SC 是国标规定的线路敷设方式字母代号之一，表示导线是穿钢管敷设（低压流体焊接钢管）4．扣压式镀锌薄壁电线管：KBG，如KBG205．紧定式镀锌薄壁电线管：JDG，如JDG206．ct 桥架7．mr 金属线槽8．kpc 塑料波纹管9．pr 塑料线槽10．cp 金属软管比如BV-2*2.5+E2.5-PC20-WC 就是BV 线，直径2.5 平方毫米，加一根2.5 平方毫米的地线,穿pvc20 的管，墙内暗敷。

线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

电线管及敷设方式代号

管路敷设标注方法【1】sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。

管线代号及敷设方式

电气穿线管代号1．PVC 管：PC，如PC202．镀锌钢管：GC，如GC803．焊接钢管：SC，如SC20 SC 是国标规定的线路敷设方式字母代号之一，表示导线是穿钢管敷设（低压流体焊接钢管）4．扣压式镀锌薄壁电线管：KBG，如KBG205．紧定式镀锌薄壁电线管：JDG，如JDG206．ct 桥架7．mr 金属线槽8．kpc 塑料波纹管9．pr 塑料线槽10．cp 金属软管比如BV-2*2.5+E2.5-PC20-WC 就是BV 线，直径2.5 平方毫米，加一根2.5 平方毫米的地线,穿pvc20 的管，墙内暗敷。

线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

安装工程线管代号及敷设方式

一、线管的代号敷设方式SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。

线管的代号及敷设方式

线管的代号及敷设方式一、线管的代号SC PC CP RC TC CT SR焊接钢管硬质塑料管金属软管水煤气管电线管电缆桥架钢线槽二、导线敷设部位：根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：DB TC BC CLC WC CE CC SCE直埋电缆沟暗敷在梁内暗敷在柱内暗敷在墙内沿天棚顶敷设暗敷在天棚顶内吊顶内敷设SC MT KPC AB AC WS CE FPC穿焊接钢管敷设穿电线管敷设穿聚氯乙烯塑料波纹管敷设沿或跨梁（屋架）敷设沿或跨柱敷设沿墙面敷设沿天棚或顶板面敷设穿阻燃半硬聚氯乙烯管敷设PR M CP RC PC FC CLE ACE塑料线槽敷设用钢索敷设穿金属软管敷设镀锌钢管PVC塑料硬管预埋在地面内沿柱或跨柱敷设在能进入的吊顶在敷设BE WE MR F CT SR沿屋架，梁沿墙明敷金属线槽敷设地板及地坪下电缆桥架敷设沿钢索另外，JDG--紧定式电线管，KBG--扣压式电线管三，灯具安装方式的表示CS DS W C R S CL链吊管吊墙壁安装吸顶嵌入支架柱上1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管・子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。

3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

4、选择管径时，内径要比外径大50 ％。

四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

线管的代号及敷设方式

线管的代号及敷设方式一、线管的代号二、导线敷设部位：根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：另外，JDG--紧定式电线管，KBG--扣压式电线管三，灯具安装方式的表示1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。

3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。

4、选择管径时，内径要比外径大 50 ％。

四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。

线管敷设方式

线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设： F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管・子截面的40％。

建筑电气管线代号及敷设方式

建筑电气线管的代号及敷设方式一、线管的代号SC：焊接钢管。

TC：电线管。

PC：硬质塑料管。

CT：电缆桥架。

CP：金属软管。

SR：钢线槽。

RC：水煤气管二、导线敷设部位：SR：沿钢索敷设。

CLE：沿柱或跨柱敷设。

WE：沿墙面敷设。

CE：沿天棚面或顶棚面敷设。

ACE：在能进入的吊顶在敷设。

BC:暗敷设在梁内。

CLC：暗敷设在柱子内。

WC：暗敷设在墙内。

FC：预埋在地面内。

CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：S C。

穿电线管敷设：M T。

穿硬塑料管敷设：P C。

穿阻燃半硬聚氯乙烯管敷设：FPC。

电缆桥架敷设：C T。

金属线槽敷设：M R。

塑料线槽敷设：P R。

用钢索敷设：M。

穿聚氯乙烯塑料波纹电线管敷设：KP C。

穿金属软管敷设：C P。

直接埋设：D B。

电缆沟敷设：T C。

混凝土排管敷设：CE导线敷设部位的标注沿或跨梁〔屋架〕敷设：A B。

暗敷在梁内：B C。

沿或跨柱敷设：A C。

暗敷设在柱内：CL C。

沿墙面敷设：W S。

暗敷设在墙内：W C。

沿天棚或顶板面敷设：C E。

暗敷设在屋面或顶板内：C C。

吊顶内敷设：SCE地板或地面下敷设：F。

另外，JDG--紧定式电线管，KBG--扣压式电线管一、导线穿管表示MT-电线管。

PC-PVC塑料硬管。

FPC-阻燃塑料硬管。

CT-桥架。

MR-金属线槽。

M-钢索。

CP-金属软管。

PR-塑料线槽。

RC-镀锌钢管。

二、导线敷设方式的表示DB-直埋。

TC-电缆沟。

BC-暗敷在梁内。

CLC-暗敷在柱内。

WC-暗敷在墙内。

CE-沿天棚顶敷设。

CC-暗敷在天棚顶内。

SCE-吊顶内敷设。

F-地板及地坪下。

SR-沿钢索。

BE-沿屋架，梁。

WE-沿墙明敷。

三、灯具安装方式的表示CS-链吊。

DS-管吊。

W-墙壁安装。

C-吸顶。

R-嵌入。

S-支架。

CL-柱上。

穿焊接钢管敷设：S C。

建筑电气管线代号及敷设方式

建筑电气线管的代号及敷设方式一、线管的代号SC：焊接钢管;TC：电线管;PC：硬质塑料管;CT：电缆桥架;CP：金属软管;SR：钢线槽;RC：水煤气管二、导线敷设部位：SR：沿钢索敷设;CLE：沿柱或跨柱敷设;WE：沿墙面敷设;CE：沿天棚面或顶棚面敷设;ACE：在能进入的吊顶在敷设;BC:暗敷设在梁内;CLC：暗敷设在柱子内;WC：暗敷设在墙内;FC：预埋在地面内;CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的建筑电气工程设计常用图形和文字符号00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：S C;穿电线管敷设：M T;穿硬塑料管敷设：P C;穿阻燃半硬聚氯乙烯管敷设：FPC;电缆桥架敷设：C T;金属线槽敷设：M R;塑料线槽敷设：P R;用钢索敷设：M;穿聚氯乙烯塑料波纹电线管敷设：KP C;穿金属软管敷设：C P;直接埋设：D B;电缆沟敷设：T C;混凝土排管敷设：CE导线敷设部位的标注沿或跨梁屋架敷设：A B;;暗敷在梁内：B C;沿或跨柱敷设：A C;暗敷设在柱内：CL C;沿墙面敷设：W S;暗敷设在墙内：W C;沿天棚或顶板面敷设：C E;暗敷设在屋面或顶板内：C C;吊顶内敷设：SCE地板或地面下敷设：F;另外,JDG--紧定式电线管,KBG--扣压式电线管一、导线穿管表示MT-电线管; PC-PVC塑料硬管; FPC-阻燃塑料硬管;CT-桥架;MR-金属线槽;M-钢索;CP-金属软管;PR-塑料线槽;RC-镀锌钢管;二、导线敷设方式的表示DB-直埋;TC-电缆沟;BC-暗敷在梁内;CLC-暗敷在柱内;WC-暗敷在墙内;CE-沿天棚顶敷设;CC-暗敷在天棚顶内;SCE-吊顶内敷设;F-地板及地坪下;SR-沿钢索;BE-沿屋架,梁;WE-沿墙明敷;三、灯具安装方式的表示CS-链吊;DS-管吊; W-墙壁安装; C-吸顶; R-嵌入; S-支架; CL-柱上; 穿焊接钢管敷设：S C;穿电线管敷设：M T;穿硬塑料管敷设：P C;穿阻燃半硬聚氯乙烯管敷设：FP C;电缆桥架敷设：C T;金属线槽敷设：M R;塑料线槽敷设：P R;用钢索敷设：M;穿聚氯乙烯塑料波纹电线管敷设：KP C;穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：T C;导线敷设部位的标注沿或跨梁屋架敷设：A B;暗敷在梁内：BC ;沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管,先计算要穿的导线总截面积电线、电缆的外径的平方电线根数计算结果应小于或等于管·子截面的40％;一般电气设计都在电气说明书上一穿管表供参考;其它电工书或电线电缆产品介绍的册子也有表供查阅;还有先算导线的总截面积,然后留出约1/3的余量,例如：平方毫米的导线,用1平方毫米管内径的穿管;在什么情况下,应将电缆加上穿管保护管子直径怎样选择答：在下列地点要管：①、电缆引入引出建筑物,隧道处,楼板及主要墙壁；②、引出地面两米高,地下250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路,电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点;选择管径时,内径要比外径大50 ％;线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4设备标注方法’配电线路的标注方法a——bc×de——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位2表示2根导线3表示3根导线n表示n根导线照明灯具标注方法一般标注方法：电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设;1、电缆敷设前应检查桥架的齐全和油漆的完整,电缆型号、电压、规格应符合设计,并有产品合格证;2、电缆敷设时,在其终端与电缆桥架或电缆沟内应留有备用长度;3、电缆在桥架上垂直敷设时,电力电缆首末端及转弯、接头两端应作固定;4、塑料绝缘电缆的弯曲半径不小于电缆外径的10倍;5、电缆敷设时,电缆应从盘的上端引出,应避免电缆在支架上及地面磨擦拖拉,电缆表面不得有机械损伤;6、电缆敷设时不宜交叉,电缆应排列整齐,电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号当设计无编号时,则应标明型号、规格及起讫地点,牌子字迹应清晰,不易脱落;标志牌规格宜统一,应能防腐,挂装牢固;7、电缆进入电缆沟、建筑物、盘柜以及穿入管子时,出入口应封闭,管口应密封;8、电缆终端头与电缆接头制作前应作好检查,保证相位正确,采用绝缘材料应符合要求;配线工程工序：配管—管内穿线1本工程均为暗配管线,暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线,明敷或暗敷于干燥场所的线路可采用PVC电线管;穿金属管的交流线路,不同回路、不应同管敷设,同一回路不应分管敷设;金属管明敷时的固定点间距,以及和其它管道同侧敷设和交叉时的净距,均应符合施工规范及设计要求;管线线路较长时,宜适当加装接线盒,直线部分不超过30m,一个弯不超过20m,二个弯不超过15m,三个弯不超过8m;金属管敷设完后,应对根数、管径、起始点进行检查,对遗漏者及不符合图纸和现行施工规范要求的应进行修补;2管内穿线宜在建筑物的抹灰及地面工程结束后进行;在穿线之前,应将管中的积水及杂物清除干净;导线在管内不得有接头和扭结,其接头应在接线盒内连接;3导线穿入钢管后,在导线出管口处,应装护口保护导线,在不进入盒箱内的垂直管口,穿入导线后,应将管口作密封处;。
