常用齿轮材料的选择及其热处理工艺分析

齿轮材料的选择及其热处理工艺

1、齿轮材料的选择原则

齿轮材料的种类很多，在选择时应考虑的因素也很多，下述几点可供选择材料时参考：

1）齿轮材料必须满足工作条件的要求。例如，用于飞行器上的齿轮，要满足质量小、传递功率大和可靠性高的要求，因此必须选择机械性能高的合金银；矿山机械中的齿轮传动，一般功率很大、工作速度较低、周围环境中粉尘含量极高，因此往往选择铸钢或铸铁等材料；家用及办公用机械的功率很小，但要求传动平稳、低噪声或无噪声、以及能在少润滑或无润滑状态下正常工作，因此常选用工程塑料作为齿轮材料。总之，工作条件的要求是选择齿轮材料时首先应考虑的因素。

2）应考虑齿轮尺寸的大小、毛坯成型方法及热处理和制造工艺。大尺寸的齿轮一般采用铸造毛坯，可选用铸钢或铸铁作为齿轮材料。中等或中等以下尺寸要求较高的齿轮常选用锻造毛坯，可选择锻钢制作。尺寸较小而又要求不高时，可选用圆钢作毛坯。

齿轮表面硬化的方法有：渗碳、氨化和表面淬火。采用渗碳上艺时，应选用低碳钢或低碳含金钢作齿轮材料；氨化钢和调质钢能采用氮化工艺；采用表面淬火时，对材料没有特别的要求。

3）正火碳钢，不论毛坯的制作方法如何，只能用于制作在载荷平稳或轻度冲击下工作的齿轮，不能承受大的冲击载荷；调质碳钢可用于制作在中等冲击载荷下工作的齿轮。

4）合金钢常用于制作高速、重载并在冲击载荷下工作的齿轮。

5）飞行器中的齿轮传动，要求齿轮尺寸尽可能小，应采用表面硬化处理的高强度合金钢。

6）金属制的软齿面齿轮，配对两轮齿面的硬度差应保持为30～50HBS或更多。当小齿轮与大齿轮的齿面具有较大的硬度差（如小齿轮齿面为淬火并磨制，大齿轮齿面为常化或调质）；且速度又较高时，较硬的小齿轮齿面对较软的大齿轮齿面会起较显著的冷作硬化效应，从而提高了大齿轮齿面的疲劳极限。因此，当配对的两齿轮齿面具有较大的硬度差时，大齿轮的接触疲劳许用应力可提高约20％，但应注意硬度高的齿面，粗糙度值也要相应地减小。

2、齿轮材料的选择

齿轮齿条是现代机械中应用最广泛的一种机械传动零件。齿轮传动通过轮齿互相啮合来传递空间任意两轴间的运动和动力，并可以改变运动的形式和速度。齿轮传动使用范围广，传动比恒定，效率较高，使用寿命。在机械零件产品的设计与制造过程中，不仅要考虑材料的性能能够适应零件的工作条件，使零件经久耐用，而且要求材料有较好的加工工艺性能和经济性，以便提高零件的生产率，降低成本，减少消耗。如果齿轮材料选择不当，则会出现零件的过早损伤，甚至失效。因此如何合理地选择和使用金属材料是一项十分重要的工作。

满足材料的机械性能，材料的机械性能包括强度、硬度、塑性及韧性等，反映材料在使用过程中所表现出来的特性。齿轮在啮合时齿面接触处有接触应力，齿根部有最大弯曲应力，可能产生齿面或齿体强度失效。齿面各点都有相对滑动，会产生磨损。齿轮主要的失效形式有齿面点蚀、齿面胶合、齿面塑性变形和轮齿折断等。因此要求齿轮材料有高的弯曲疲劳强度和接触疲劳强度，齿面要有足够的硬度和耐磨性，芯部要有一定的强度和韧性。

例如，在确定大、小齿轮硬度时应注意使小齿轮的齿面硬度比大齿轮的齿面硬度高30-50HBS，是因为小齿轮受载荷次数比大齿轮多，且小齿轮齿根较薄，强度低于大齿轮。为使两齿轮的轮齿接近等强度，小齿轮的齿面要比大齿轮的齿面硬一些。

另一方面，根据材料的使用性能确定了材料牌号后。要明确材料的机械性能或材料硬度，然后我们可以通过不同的热处理工艺达到所要求的硬度范围，从而赋予材料不同的机械性能。如材料为40Cr合金钢的齿轮，当840-860℃油淬，540-620℃回火时，调质硬度可达28-32HRC，可改善组织、提高综合机械性能；当860-880℃油淬，240—280℃回火时，硬度可达46-51HRC，则钢的表面耐磨性能好，芯部韧性好，变形小；当500-560℃氮化处理，氮化层0.15 -0.6mm时，硬度可达52-54HRC，则钢具有高的表面硬度、高的耐磨性、高的疲劳强度，较高的抗蚀性和抗胶合性能且变形极小；当通过电镀或表面合金化处里后，则可改善齿轮工作表面摩擦性能，提高抗腐蚀性能

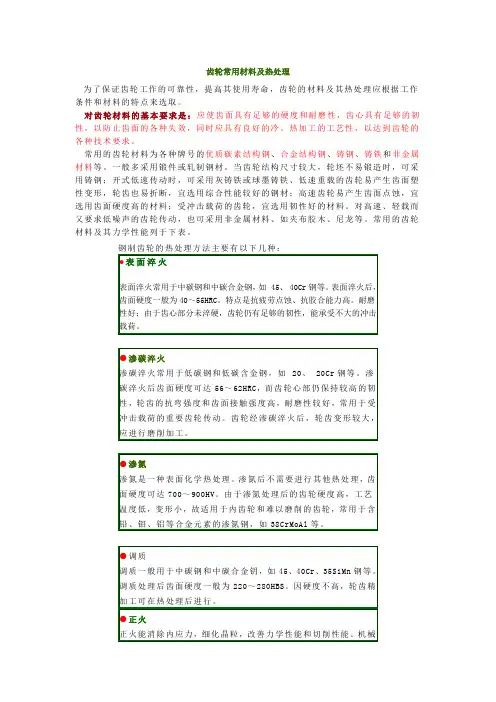

3、齿轮常用材料

齿轮常用材料摘要：齿轮依靠结构尺寸材料强度承受载荷要求材料具有强度韧性耐磨性齿轮形状复杂齿轮精度要求要求材料工艺常用材料锻钢铸钢铸铁锻钢硬度分为大类HB称为软齿称为硬度HB工艺过程锻造毛坯正火粗车调质加工常用材料SiMnCr 液体动静压轴承常用轴壳配轴承轴承的密封类型精密轴承工序间防锈新工艺轴承寿命强化

试验偏心轴的一种加工详解并联机床的设计理论与关键技术无油轴承带动模具行业革命我国轴承寿命强化试验方兴未艾(一)我国轴承寿命强化试验方兴未艾（二）

齿轮是依靠本身的结构尺寸和材料强度来承受外载荷的，这就要求材料具有较高强度韧性和耐磨性；由于齿轮形状复杂，齿轮精度要求高，还要求材料工艺性好。

常用材料为锻钢、铸钢、铸铁。

一、锻钢

根据齿面硬度分为两大类

HB＜350时，称为软齿面

H8＞350时，称为硬齿面

l．齿面硬度 HB＜350

工艺过程：锻造毛坯→正火--粗车→调质、精加工

常用材料；45#、35SiMn、40Cr、40CrNi、40Mn B

特点：

具有较好的综合性能，齿面具有较高强度和硬度，齿芯具有较好韧性。

热处理后切齿精度可达8级。

制造简单、经济、生产率高，对精度要求不高。

2．齿面硬度 HB＞350

采用中碳钢时：

工艺过程：锻造毛坯→常化→粗切→调质→精切→高、中频淬火→低温回火→珩齿或研磨剂跑合、电火花跑合。常用材料：45、40Cr、40CrNi 。

特点：

齿面硬度高 HRC＝48-55，接触强度高，耐磨性好。

齿芯保持调质后的韧性，耐冲击能力好，承载能力较高。

精度下降半数，可达7级精度。

适用于大量生产，如：汽车、机床等中速中载变速箱齿轮。

采用低碳钢时：

锻造毛坯→常化→粗切→调质→精切→渗碳淬火→低温回火→磨齿。达6级、7级。

常用材料；20Cr、20CrMnTi、20MnB、20CrMnTo 。

特点：

齿面硬度，承载能力强。

芯部韧性好，耐冲击。

适合于高速、重载、过载传动或结构要求紧凑的场合，机车主传动齿轮、航空齿轮。

二、铸钢

当齿轮直径d〉400mm，结构复杂，锻造有困难时，可采用铸钢。

材料ZG45.ZG55，正火处理。

常化，調质。

三、铸铁
