电梯型式试验设备资料
机电类特种设备型式试验国家新讲义---检验师培训班提供
--认证
世界大多数国家和地区设立了自己的产品认证机构，使用不同的认证标志 ，来标明认证产品对相关标准的符合程度，如UL美国保险商实验室安全试 验和鉴定认证、 CE欧盟安全认证、VDE德国电气工程师协会认证、中国 CCC强制性产品认证等。 国际标准化组织（ISO）将产品认证定义“是由第三方通过检验评定企业 的质量管理体系和样品型式试验来确认企业的产品、过程或服务是否符合 特定要求，是否具备持续稳定地生产符合标准要求产品的能力，并给予书 面证明的程序。” 如果一个企业的产品获得国家级认证机构颁发的“认证证书”，并允许在 认证的产品上加贴认证标志。目前，世界各国政府都通过立法的形式建立 起这种产品认证制度，以保证产品的质量和安全、维护消费者的切身利益 ，这已经成为一种新的国际贸易壁垒。
Hale Waihona Puke 防爆客梯曳引式货梯 强制式货梯 无机房货梯 载货电梯 汽车电梯
防爆货梯 液压客梯 防爆液压客梯 液压电梯 液压货梯 防爆液压货梯 1.顶升方式改变； 2.调速方式（电液比例、多极开关、容积调速、 变频调速等）改变； 3.防止轿厢坠落、超速下行或沉降（爬行）的装 置型式变更； 4.上栏的2～4。
防爆等级提高，防爆型式改变， 其它同上栏。 同曳引式客梯。 防爆等级提高，防爆型式改变， 其它同上栏。 同曳引式货梯。 防爆等级提高，防爆型式改变， 其它同上栏。 额定载重量增大。
认证电梯型式试验tsgt70012004电梯型式试验规则报批稿电梯型式试验规则适用产品目录设备类型设备型式设备代码设备类型设备型式设备代3110安全保护装电梯轿厢上行超速保护装置f350强制式客梯3120无机房客梯3130含有电子元件的电梯安全电路f360消防员电梯3140观光电梯3150电梯限速切断阀f370防爆客梯3160电梯控制柜f380病床电梯3170曳引机f390载货电梯3210主要部件绳头组合b310强制式货梯3220电梯导轨b320无机房货梯3230电梯耐火层门b330汽车电梯3240电梯玻璃门b340防爆货梯3250电梯玻璃轿壁b350液压电梯液压客梯3310电梯液压泵站b360防爆液压客梯3320杂物电梯驱动主机b370液压货梯3330自动扶梯梯级b380防爆液压货梯3340自动人行道踏板b390杂物电梯杂物电梯3400梯级踏板链b3a0自动扶梯自动扶梯3500自动扶梯自动人行道驱动主机b3b0自动人行道自动人行道3600特殊类型电梯型式特殊自动扶梯自动人行道滚轮b3c0进口各种电梯各种型式安全保护装置限速器f310自动扶梯自动人行道扶手b3d0安全钳f320缓冲器f330自动扶梯自动人行道控制b3e0电梯门锁装置f340电梯型式试验tsgt70012004电梯型式试验规则报批稿目录所列产品凡属下列情况之一的必须进行型式试验
电梯安全钳型式试验内容、要求和方法
电梯安全钳型式试验内容、要求和方法电梯安全钳是电梯中重要的安全设备之一，主要用于在电梯运行过程中，一旦发生紧急情况（如电梯速度异常、电梯轿厢超载等），能够迅速切断电梯的运行，确保乘客和设备的安全。
为了保证电梯安全钳的可靠性和稳定性，需要进行钳型式试验，以下是关于电梯安全钳型式试验的内容、要求和方法。
一、试验内容：1. 安全钳是否能够正确切断电梯的运行。
2. 安全钳是否能够承受额定载荷并保持稳定。
3. 安全钳是否能够在紧急情况下快速响应和切断电梯。
二、试验要求：1. 试验应在正常工作条件下进行，包括额定电压和额定载荷。
2. 试验应在专门的试验设备上进行，以确保试验结果的准确性和可重复性。
3. 试验应按照相关标准（如GB 7588-2003《电梯装置和操作规程》）的要求进行。
三、试验方法：1. 准备试验设备：根据标准要求，准备试验设备，包括钳夹装置、测试仪器和数据记录设备。
2. 检查安全钳：在进行试验前，需要对安全钳进行全面检查，确保其结构完整、零部件无损坏或松动，并进行必要的维护和保养。
3. 安装安全钳：在试验设备上安装好安全钳，并根据标准要求进行调整和校准。
4. 设定试验条件：根据标准要求，设定试验条件，包括额定载荷、额定电压以及试验持续时间。
5. 进行试验：在试验设备上模拟电梯运行过程，观察安全钳的响应和切断情况，并记录试验数据。
6. 结果评估和分析：根据试验结果和标准要求，评估安全钳的性能是否符合要求，并对试验结果进行分析。
7. 编写试验报告：根据试验结果和分析，编写详细的试验报告，记录试验过程、结果和结论。
通过电梯安全钳型式试验，可以有效评估安全钳的性能和稳定性，保证其在电梯运行过程中的可靠性和安全性。
同时，还可以为电梯制造商和安装商提供参考和依据，指导其在生产和安装方面的工作。
防爆电梯型式试验所需技术文件和资料
附件1
防爆电梯型式试验所需技术文件和资料
附件2
防爆电梯型式试验方法
验细则》、《液压电梯型式试验细则》的要求执行，其中，检修插销（插座）的设置、开关门时间、机房噪声、轿厢通风孔的设置、起制动加减速度、平均加减速度、垂直和水平振动加速度、可靠性试验不作考核。
附件3
（试验机构的认可标志）
（试验机构的认可标志）
特种设备型式试验报告
报告编号：
设备种类 __________ 电梯______________
设备名称（防爆客梯）________
产品型号 _____________________________
申请单位
制造单位 -----------------------------
型式试验机构授权名称）
（试验机构标志）型式试验报告No：
第页共页
防爆电梯型式试验样梯主要技术参数及配置表
注：根据电梯类型不同， 分别按照 《曳引和强制驱动式电梯型式试验细则》、《无机房电梯型式试验细则》、 《液压电梯型式试验细则》中的样梯主要技术参数及配置表填写。
试验机构标志） 试验机构名称）
型式试验报告
No ：
第页共页
I试验机构标志丿NO：
（试验机构名称）型式试验报告第页共页
附件4
防爆电梯产品配置表
：根据设备型式不同，分别按照《曳引和强制驱动式电梯型式试验细则》、《无机房电梯型式试验细则》、液压电梯型式试验细则》中的产品配置表填写。
电梯控制柜 型式试验记录
使制动器制动的释放电路的断开应无任何延迟。使 用二极管或电容器与制动器线圈两端直接连接不被看作 延时装臵。
(1)曳引驱动电梯、液压电梯和仅载货电梯应设有电 动机运转时间限制器。
(2)当启动电梯时，曳引机不转的情况下应使电梯驱 动主机停止转动并保持在停止状态。
电动机运转时间限制器即使在动作的情况下也不应 影响到轿厢检修运行、紧急电动运行和电气防沉降系统 的工作。
标称电压 安全电压 ≤500V ＞500V
测试电压 AC 250V AC 500V AC 1000V
绝缘电阻 0.25 MΩ 0.50 MΩ 1.00 MΩ
安全电压：
MΩ ≤500V：
MΩ ＞500V：
MΩ
曳引式电梯、仅载货电梯和液压电梯控制柜耐压检 验(25V 以下的除外)，导电部分对地之间施以电路最高 电压的 2 倍，再加 1000V，历时 1min，不能有击穿或闪 洛现象。
控制柜外壳的防护等级不低于 IP2X。
控制柜系统电气设备的电磁兼容性宜符合 GB 7588 －2003《电梯制造与安装安全规范》(以下简称 GB 7588) §13.1.1.3 的要求。
适用的防爆型式
适用电梯的 设备类型范围 适用设备型式 未超出范围
型号名称
制造单位
调速器
调速方式
额定电压
额定频率
型号名称
控制器
通讯方式 控制装臵
制造单位
电梯运行控制功能
适用电梯曳引机 的额定功率 外壳防护等级 安放位臵 防爆等级
额定功率 额定电流 控制方式 最大层站数
广东省特种设备检测研究院
型式试验记录
杂物电梯型式试验所需要的技术文件和资料
试 验 方 法
1.4
层
门
1.4.5门锁
装置
每一个层门均应该设置门锁装置，在正常操作的情况下，除了电梯的轿厢正好处于开锁区域，否则不可能将层门（或者多扇层门中的任何一扇）打开
外观检查，手动试验
1.4.6紧急
开锁
至少在端站的层门上安装可以方便地从外边开锁的装置，并使用一个专门用途的钥匙。这种型式的钥匙仅仅允许经过批准的人员使用，并附带书面说明，详细叙述由于开锁之后，没有紧接着重新锁好门而可能产生的事故，以及所应该采取的基本预防措施。在一次紧急开锁之后，当无开锁动作时，锁闭装置在层门闭合下，不应该保持开锁位置
(9)轿厢以及其入口的尺寸、轿厢地坎至井道内表面的距离、轿厢地坎与层门地坎之间的水平距离
3.
设计计算资料以及文件
(1)悬挂装置的主要参数: 安全系数计算、钢丝绳（数量、直径、结构、破断载荷、型号）、链条（型号、结构、节距、破断载荷）
(2)曳引计算
(3)曳引绳在曳引轮绳槽中的比压计算
(4)防自由坠落和超速下行保护措施的说明文件
外观检查，手动试验
1.4.7关闭
验证
每个层门应该设有一个电气安全装置，以验证其关闭位置，从而满足如果一个层门（或者多层门中的任何一扇）打开，电梯应该不能正常启动或者继续正常运行的要求
在电梯运行过程中打开层门，电梯应该停止运行
1.4.8门扇
固定
垂直滑动层门的门扇应该固定在两个独立的悬挂部件上
外观检查
1.5
外观检查
1.2.3门
机房门应该不小于0.6m×0.6m，并且门应该能够锁住
外观检查，必要时用尺测量
1.2.4用途
机房（机罩）不得用来作为电梯以外的其他用途，也不得设置非电梯用的电缆、导管或者装置
电梯监督检验资料清单
杂物电梯改造或者重大修理合同
杂物电梯改造或者重大修理委托授权书
杂物电梯监督检验申请技术资料确认单
改造或者修理许可证明文件和改造或者重大修理告知书
改造或者重大修理的清单以及施工方案
加装或者更换的安全保护装置或者主要部件产品质量证明文件、型式试验证书以及限速器调试证书（如发生更换）
施工现场作业人员持有的特种设备作业人员证

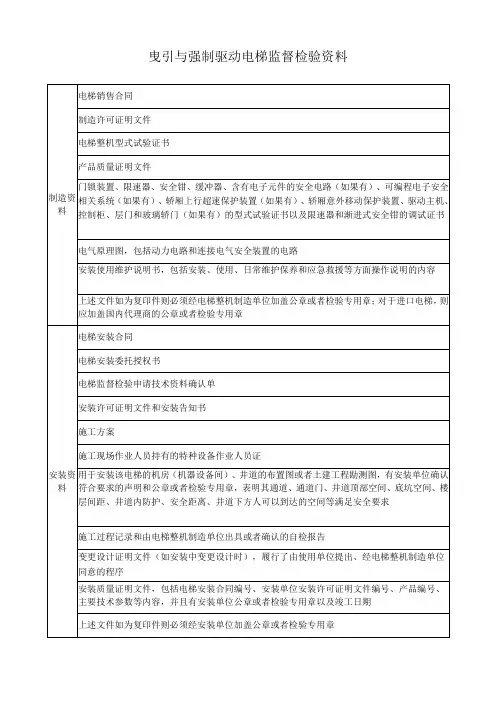

曳引与强制驱动电梯监督检验资料
制造资料
电梯销售合同
制造许可证明文件
电梯整机型式试验证书
产品质量证明文件
门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路（如果有）、可编程电子安全相关系统（如果有）、轿厢上行超速保护装置（如果有）、轿厢意外移动保护装置、驱动主机、控制柜、层门和玻璃轿门（如果有）的型式试验证书以及限速器和渐进式安全钳的调试证书
电气原理图，包括动力电路和连接电气安全装置的电路
安装使用维护说明书，包括安装、使用、日常维护保养和应急救援等方面操作说明的内容
上述文件如为复印件则必须经电梯整机制造单位加盖公章或者检验专用章；对于进口电梯，则应加盖国内代理商的公章或者检验专用章
安装资料
电梯安装合同
电梯安装委托授权书
电梯监督检验申请技术资料确认单
加装方案（含电气原理图和接线图）
产品质量证明文件
安装使用维护说明书
施工现场作业人员持有的特种设备作业人员证
施工过程记录和自检报告
改造或者重大修理质量证明文件，包括电梯的改造或者重大修理合同编号、改造或者重大修理单位的许可证明文件编号、电梯使用登记编号、主要技术参数等内容，并且有改造或者重大修理单位的公章或者检验专用章以及竣工日期
施工过程记录和由电梯整机制造单位出具或者确认的自检报告
特种设备型式试验报告范本(电梯)
特种设备型编式试验报告
号
(电：梯)
设 备 类 别： 设 备 品 种： 产 品 名 称： 产 品 型 号： 制造单位名称： 申请单位名称： 型 式 试 验 类别： (首次、第X 次核查) 型式试验日期：
(印制型式试验机构名称)
注意事项
1. 本 报 告 是 依 据 《 电 梯 型 式 试 验 规 则 》 (TSG T7007—2022)进 行 型 式 试 验 的报告。
— 15 —
电梯型式试验报告
设备类别
报告编号： 设备品种
产品名称
产品型号
产品编号 申请单位名称 申请单位住所 制造单位名称 制造单位住所
制造日期 统一社会信用代码 (境外制造单位除外)
统一社会信用代码 (境外制造单位除外)
制造地址
试验地点
样机(样品)状态
试验日期
试验条件
型式试验类别
Байду номын сангаас试验 《电梯型式试验规则》(TSG T7007—2022)
依据
(首次、第 X 次核查)
试验 结论
试验： 审核： 批准：
日期： 日期： 日期：
共
型式试验机构核准证编号：
(型式试验机构专用章或者公章)
年月日 页第 页
序号 项目
型式试验报告变更情况页
变更前
变更后
报告编号： 变更日期 承办人签章
注：变更日期处应当由型式试验机构盖专用章或者公章。
2. 本 报 告 由 计 算 机 打 印 输 出 ， 或 者 用 钢 笔 、 签 字 笔 填 写 ， 字 迹 要 工 整 ， 涂改无效。
3. 本报告无试验、审核、批准人员签字以及型式试验机构的核准证号、公章(或 者专用章)和骑缝章无效。
电梯缓冲器型式试验所需要的技术文件和资料
附件1电梯缓冲器型式试验所需要的技术文件和资料特种设备安全技术规范 TSG T7011-200×附件2线性蓄能型缓冲器型式试验内容要求与方法- 2 -附件3耗能型缓冲器型式试验内容要求与方法特种设备安全技术规范 TSG T7011-200×附件4非线性蓄能型缓冲器型式试验内容要求与方法- 4 -附件5特种设备型式试验报告报告编号：设备种类电梯安全保护装置设备名称型号规格申请单位制造单位（型式试验机构名称）特种设备安全技术规范 TSG T7011-200×- 6 -特种设备安全技术规范 TSG T7011-200×- 7 -（试验机构标志） （试验机构名称）型式试验报告No ：第 页 共 页线性蓄能型缓冲器主要技术性能参数及配置特种设备安全技术规范 TSG T7011-200×- 8 -（试验机构标志） （试验机构名称） 型式试验报告No ：第 页 共 页耗能型缓冲器主要技术性能参数及配置特种设备安全技术规范 TSG T7011-200×- 9 -（试验机构标志） （试验机构名称）型式试验报告No ：第 页 共 页非线性蓄能型缓冲器主要技术性能参数及配置特种设备安全技术规范 TSG T7011-200×附：1、特殊说明2、试验数据、曲线、图表、产品照片- 10 -特种设备安全技术规范TSG T7011-200×- 11 -特种设备安全技术规范 TSG T7011-200×附件6线性蓄能型缓冲器产品配置表型式试验合格证编号： No. TX 3XXX-XXX-XX XXXX耗能型缓冲器产品配置表型式试验合格证编号： No. TX 3XXX-XXX-XX XXXX非线性蓄能型缓冲器产品配置表型式试验合格证编号： No. TX 3XXX-XXX-XX XXXX- 11 -。
TSG T7007-2016型式试验细则要点介绍资料
Company Logo
型式试验规则目录变化内容
增加：附件S 轿厢意外移动保护装置型式试验要求 修改：附件V 层门、玻璃轿门和玻璃轿壁型式试验要求 （原电梯玻璃门和玻璃轿壁型式试验细则）。
（以上两个项目将会在接下来的GB7588 1号修改单
(8) 适应工作环境由室内型向室外型改变； (9) 轿厢上行超速保护装置、轿厢意外移动保护装置型式改变；
(10)液压电梯顶升方式（直接式、间接式）改变；
(11)防止液压电梯轿厢坠落、超速下行或沉降装置型式改变； (12)控制装置、调速装置、驱动主机、液压泵站制造单位改变（注G-1）；
(13)用于电气安全装置的可编程电子安全相关系统（PESSRAL）的功能、型
Company Logo
部件一致性核查
核查主要内容：
(1)产品与其型式试验样品基本信息是否一致；
(2)产品与其型式试验样品主要配置是否一致； (3)产品主要安全性能是否合格。 核查形式：检查或试验。 结果处理：对核查结论合格的产品更新《型式试验证 书》。 一致性核查发现产品主要安全性能存在问题的， 型式试验机构应当及时报告申请单位所在地省级特种设
供电，则应当由独立的专用开关控制，且电梯控制系统的电源
与IC卡系统的电源应当相互隔离。
Company Logo
附件G 曳引驱动乘客电梯与曳引驱动载货电梯 电梯IC卡系统要求：
2）在电梯设备进入故障、检修、紧急电动、消防、地震等特
殊状态时，应当自动退出IC卡功能。 3）轿厢操纵箱上的出口层选层按钮应当采用凸出的星形图案 标识。乘客无需通过IC卡系统即可登录到达建筑的出口层。建 筑的受限层，需要刷卡进行权限认证后才能乘坐电梯到达。电
电梯型式实验报告目录
1. 实验目的2. 实验背景3. 实验设备与材料4. 实验人员与分工5. 实验时间与地点二、实验原理1. 电梯型式试验基本概念2. 电梯型式试验标准及依据3. 电梯型式试验主要检测项目及方法三、实验设备与材料1. 电梯试验设备1.1 电梯试验塔1.2 电梯试验轿厢1.3 电梯试验钢丝绳1.4 电梯试验电气设备1.5 电梯试验安全装置2. 实验材料2.1 电梯安装图纸2.2 电梯产品说明书2.3 电梯试验报告模板四、实验步骤1. 实验准备1.1 试验设备检查与调试1.2 实验环境准备1.3 实验人员培训与分工2. 电梯安装与调试2.1 电梯安装2.2 电梯调试3. 电梯型式试验检测3.1 电梯轿厢运行试验3.2 电梯门机运行试验3.3 电梯安全装置试验3.4 电梯电气系统试验3.5 电梯噪声与振动试验3.6 电梯能效试验3.7 电梯可靠性试验4. 实验结果分析5. 实验报告编制五、实验结果与分析1. 电梯轿厢运行试验结果与分析2. 电梯门机运行试验结果与分析3. 电梯安全装置试验结果与分析4. 电梯电气系统试验结果与分析5. 电梯噪声与振动试验结果与分析6. 电梯能效试验结果与分析7. 电梯可靠性试验结果与分析六、实验结论1. 电梯轿厢运行试验结论2. 电梯门机运行试验结论3. 电梯安全装置试验结论4. 电梯电气系统试验结论5. 电梯噪声与振动试验结论6. 电梯能效试验结论7. 电梯可靠性试验结论七、实验总结1. 实验过程总结2. 实验结果总结3. 实验改进措施与建议4. 实验经验与体会八、附件1. 电梯试验设备清单2. 电梯安装图纸3. 电梯产品说明书4. 电梯试验报告模板5. 实验照片九、参考文献1. 《电梯型式试验规则》（TSG T7007-2016）2. 《电梯安全规范》（GB 7588-2003）3. 《电梯设计规范》（GB 50310-2002）4. 《电梯安装工程质量检验规范》（GB 50205-2002）5. 《电梯电气装置设计规范》（GB 50155-2000）6. 《电梯安全防护装置通用技术条件》（GB 7589-2003）注：本目录仅供参考，具体内容可根据实际情况进行调整。
电梯型式试验规则适用产品目录
电梯型式试验规则适用产品目录电梯型试验是指对电梯安全性能和运行质量进行检测的过程。
电梯型试验规则适用于电梯企业生产的各类电梯产品。
本文将详细介绍电梯型试验规则适用产品目录。
电梯型试验的目的是为了验证电梯的安全性能和运行质量是否符合国家标准和相关规定。
电梯型试验规则适用产品目录是指哪些产品需要进行电梯型试验。
电梯型试验的对象主要包括非自动扶梯电梯、自动扶梯电梯和自动人行道电梯。
非自动扶梯电梯是指不具备自动调度功能的电梯，通常由乘客手动控制。
这类电梯需要进行电梯型试验，以验证其安装位置、电气设备、运行机械装置和乘客途中的操作部位等方面是否符合要求。
自动扶梯电梯是指由电动机驱动，能够承载乘客在直线或斜行交通的机电装置。
这类电梯需要进行电梯型试验，以验证其自动控制系统、驱动系统、平台装置和安全检测装置等方面是否符合要求。
自动人行道电梯是指由电动机驱动的带有行人行走的装置，适用于人员在单向或双向运行的空间中行走。
这类电梯需要进行电梯型试验，以验证其自动控制系统、驱动系统、行人行走装置和安全保护装置等方面是否符合要求。
除了上述三种类型的电梯，电梯型试验规则也适用于其他特殊类型的电梯产品。
比如，防火电梯是指在火灾发生时，能够保证人们安全撤离的特殊电梯。
这类电梯需要进行电梯型试验，以验证其防火性能和撤离安全性是否符合要求。
电梯型试验规则适用产品目录还包括医用电梯、观光电梯、低速电梯、拖车式电梯等特殊类型的电梯产品。
这些电梯在设计和制造过程中都有特殊要求，需要进行电梯型试验，以验证其适用范围和安全性能是否符合国家标准和相关规定。
总之，电梯型试验规则适用产品目录包括非自动扶梯电梯、自动扶梯电梯、自动人行道电梯以及其他特殊类型的电梯产品。
电梯企业需要按照规定的试验方法和要求进行型试验，以确保电梯产品的安全性能和运行质量。
电梯安全钳型式试验细则范文（二篇）
电梯安全钳型式试验细则范文一、试验目的本试验旨在验证电梯安全钳的型式是否符合相关标准要求，以保证电梯在运行过程中的安全性。
二、试验范围本试验适用于各种类型电梯的安全钳。
三、试验设备1. 电梯安全钳样品2. 试验台3. 试验工具（扳手、螺丝刀等）四、试验内容1. 安全钳安装试验将安全钳样品正确安装到试验台上，安装过程需要保证安全钳与试验台紧密接触，并能够自由运动。
2. 安全钳动态试验利用试验工具模拟电梯意外坠落情况，使安全钳自动启动，验证其对电梯的有效保护能力。
试验过程中需要记录安全钳启动时间和启动力。
3. 安全钳静态试验将安全钳在试验台上保持静止状态，以各种角度施加力量，并记录安全钳的抗力情况，验证其抗力能力是否符合标准要求。
4. 安全钳断开试验在试验台上施加较大力量，试图将安全钳与试验台分离，记录试验过程中安全钳是否断开以及断开力量大小。
五、试验要求1. 安全钳安装试验要求安全钳与试验台紧密接触，能够自由运动，确保准确安装。
2. 安全钳动态试验要求安全钳能够在模拟电梯意外坠落时能够自动启动，并对电梯起到有效保护作用。
3. 安全钳静态试验要求安全钳在受力时能够保持稳定，不断裂或变形。
4. 安全钳断开试验要求安全钳在受到较大力量时不应该断开。
六、试验结果评定1. 安全钳安装试验结果评定为合格或不合格。
2. 安全钳动态试验结果评定为合格或不合格。
3. 安全钳静态试验结果评定为合格或不合格。
4. 安全钳断开试验结果评定为合格或不合格。
七、试验报告1. 试验报告应详细记录每次试验的具体情况，包括试验日期、试验内容、试验结果等。
2. 对于不合格的试验结果，需要详细列出不符合的标准要求和具体问题，并提出改进意见。
八、试验安全1. 在试验过程中需注意安全，避免造成人身伤害或设备损坏。
2. 必要时应采取防护措施，如佩戴安全帽、护目镜等。
九、试验记录保存1. 试验记录应保存至少2年，以备查验。
2. 试验记录应妥善保存，以防止丢失或损坏。
特种设备型式试验报告模板：电梯控制柜、电梯安全保护装置、曳引式电梯控制柜
16
控制功能
60
17.1
停止开关的操作装置标记
61
17.2
紧急电动运行的上、下行标记
∙<,
17.3
控制柜的铭牌
63
18
应用于室外型电梯的控制柜采取的保护措施
拖动（调速）方式
额定电压
V
额定功率
kW
额定频率
Hz
额定电流
A
控制器
型号名称
控制方式
通讯方式
最大层站数
控制装百
制造商
信号反馈
速度反馈装置
位置反馈装置类型及方式
（试验机构标志）No:
型式试脸报告
（试验机构名称）第页共页
序号
一目号项翎
试验项目
试验结果ห้องสมุดไป่ตู้
结论
1
1.1
采用静态元件为电动机供电的要求
2
1.2
为直流发电机一电动机组供电的要求
电动运行、电气防沉降系统的关系
20
4.1
控制柜的绝缘
21
4.2
控制柜耐压试验
22
4.3
控制柜外壳的防护等级
23
4.4
控制柜系统电气设备的电磁兼容性
24
5.1
电气故隔的防护
25
5.2
含有电气安全装笆的电路接地或接触金屉构件接地时，该电路的动作
2∣i
6.1
安全装置
27
6.2
电气装置与电气安全装置的并联
28
《电梯型式试验规则》、《电梯控制柜型式试脸细则》
第1页共页
（试验机构名称）
试
验
结
论
试验：日期：
电梯安全钳型式试验内容、要求和方法
电梯安全钳型式试验内容、要求和方法电梯安全钳型式试验是对电梯安全钳进行性能检测的一个重要环节，其主要目的是验证电梯安全钳的可靠性和稳定性，保证乘坐电梯的乘客的安全。
本文将详细介绍电梯安全钳型式试验的内容、要求和方法。
一、试验内容电梯安全钳型式试验的主要内容包括以下几个方面：1. 外观检查：对安全钳的外观进行检查，包括外观缺陷、表面涂层等。
2. 功能试验：对安全钳的功能进行验证，主要包括安全钳的启动和停止性能、对冲力、行程与定位精度等方面的试验。
3. 负载试验：对安全钳的负载能力进行测试，包括按照规定负载进行试验，确保安全钳在负载情况下工作正常。
4. 持久性试验：对安全钳的持久性进行测试，主要包括安全钳的耐久性、抗腐蚀性等方面的试验。
5. 安全性试验：对安全钳的安全性进行验证，包括对安全钳的作动力试验、断裂试验等。
二、试验要求电梯安全钳型式试验的主要要求包括以下几个方面：1. 试验设备：试验设备应符合国家标准和相关规定，能够满足试验要求，并具有相应的测量和记录功能。
2. 试验环境：试验应在具备安全条件的环境中进行，确保试验过程安全可靠。
3. 试验操作：试验操作应由经过培训并熟悉试验要求的工作人员进行，确保试验过程的准确性和一致性。
4. 试验结果：试验结果应准确记录，并按照国家标准和相关规定进行评估和分析。
5. 试验报告：试验结束后，应编写试验报告，详细记录试验过程、结果和评估，报告应包含试验设备、环境、操作等相关信息，并对试验结果进行说明和分析。
三、试验方法电梯安全钳型式试验的方法主要包括以下几个方面：1. 外观检查：对安全钳的外观进行检查，包括表面缺陷、涂层情况等。
同时，还需检查安全钳的标识和铭牌等，确保其准确可靠。
2. 功能试验：试验过程中需要测试安全钳的启动和停止性能，包括响应时间、行程、定位精度等，通过检测这些指标来评估安全钳的功能性能。
3. 负载试验：试验过程中需要按照规定的负载要求进行试验，包括负载值、试验持续时间等。
电梯曳引机型式试验内容、要求与方法
曳引机样机技术参数电梯曳引机型式试验内容、要求与方法一、概述本局部适用于曳引驱动电梯的驱动主机，可用于有齿传动或无齿传动、交流或直流以及永磁同步电极驱动的曳引机的型式试验。
二、型式试验所需的技术文件和资料在正式试验之前，型式试验申请单位应向型式试验机构提供以下技术资料和参数：⒈申请方提供的根本信息：试验委托方〔证书和报告持有者〕的名称和地址；曳引机制造商的名称、地址；曳引机产品的名称和型号；驱动电机制造商的名称、地址；驱动电机的类型、名称和型号。
⒉申请方应说明的使用范围：曳引悬挂比为1:1〔或2:1〕时，曳引机的额定速度和最大额定载重量；曳引绳的型号、规格、构造和根数；曳引绳在曳引轮上是否复绕；曳引机整机机械效率；额定输出转矩、手动盘车力的计算；制动器的制动力矩；电动机的过载保护方式及设定说明。
⒊主要构造参数：⑴驱动电机参数额定功率；额定转速；曳引机额定速度时电机的供电额定电压和额定频率；额定工作电流；定子极对数；绝缘等级；外壳防护等级；电机工作制；每小时允许启动次数。
⑵减速箱参数〔假如有的话〕减速传动类型；传动比〔减速比〕；减速装置光滑和冷却方式、光滑油的规格型号。
⑶制动器电磁线圈供电方式〔交流或直流〕和额定电压；制动器最低起动电压和最高释放电压以及开启滞后时间的要求；制动衬的材料，制动器制动才能计算。
⒋申请时还应附有以下文件：a〕整机构造和安装简图、装配图；b〕制动器和手动开闸装置的构造简图；c〕曳引轮形状尺寸图及轮槽面硬度；d〕手动盘车装置〔假如有的话〕安装图；e〕电气接线图； f ) 所适用的变频器的型号和规格、参数等。
⒌出厂随机文件a〕曳引机和驱动电机产品出厂合格证明；b〕安装使用说明书。
三、试验样品装配调试好的曳引机及其随机附件一套〔运行所需的光滑油〕，对变频器有特殊要求的变频驱动曳引机以及其运行要依靠专用控制器控制的曳引机，申请方根据需要还应提供配套的变频器和控制器〔一套〕。
四、型式试验内容、要求与方法曳引机型式试验内容、要求与方法详细内容见下表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曳引机型式试验系统
（大型电机性能综合测试系统）
国家电梯检测中心型式试验测试台架
系统介绍
本系统为电梯曳引机型式试验专用装置，覆盖国标所有检测项目。
可用于异步(变频、双速、单速)曳引机、同步曳引机、杂物电梯驱动主机、自动扶梯和自动人行道驱动主机等各类曳引机主机（以下简称曳引机）的型式试验。
1、基于模块化设计的定制系统：
功率范围：1.1~200kW；
转矩范围：0~10000N.m；
转速范围：0~800r/min。
2、测试设备关键技术与创新点新功能
1)电机模拟智能化加载控制，系统设备具有能量反馈功能。
测试实验时，将加
载端的制动能量反馈至测试设备母线，实现节能；
2)引入曳引机测试的惯量加载概念，更准确地模拟了曳引机的现场运行特性，
并可对永磁同步曳引机上行超速保护功能的进行测试。
主要测试项目:
1、空载冷、热状态下E=f（n）曲线测定
2、额定电压、频率条件下铁耗和机械损耗测定
3、额定功率条件下电机效率、功率因数及定子铜耗测定
4、曳引机效率测定
5、制动力矩曲线测定
6、过载（堵转）转矩测定
7、失步转矩测定
8、超速试验
9、偶然过电流试验
10、曳引机线圈温升测定
11、制动器线圈温升测定
12、制动器最低吸合电压、最高释放电压测定
13、制动器制动响应时间测定
14、制动器动作试验
15、系统可增配耐压测定、空载噪声测定、扭振数据测定等功能模块
测试设备主要特点:
1、智能化的试验管理。
本系统依据GB/T24478-2009《电梯曳引机》和TSG
T7017-2005《电梯曳引机型式试验细则》等标准，实现定制设计，用户可根据自身需要灵活的配置部署设备功能；
2、全自动测试实验，输出定制报表；
3、可自定义试验报告内容、格式，系统自动生成测试报告，并对结果进行对比
分析。
可根据用户需求定制人机界面；
4、实现不同驱动方式下曳引机的测试要求，测试对象功率、转速、转矩跨度大；
5、采用多传感器数据信息融合技术组建DeviceNet，所有子系统及仪器设备基
于RS-232/485/Ethernet等多种现场总线部署；
6、系统内嵌RTOS。
实时监测数据，同步采集电压、电流、谐波、功率、功率因
数、扭矩、转速等全电气参数；
7、精确测量电机（曳引机）的动特性与瞬态过程，动态显示测试过程各项参数
值和曲线；
8、系统软件具有强大的数据库功能，能存储、检索、修改打印相关记录及历史
报告等；
9、核心系统专配UPS电源，系统具有断电实验数据自动保存以及上电自动恢复
测试的功能；
10、系统可选配耐压试验、温升试验、空载噪声试验、扭振试验数据等附加实验
功能模块；
系统软件介绍
图1测试管理软件系统图2用户自定义试验报告
测试实验管理：主要实验模块
1、耐压试验，如图3所示；
2、温升试验包括制动器线圈温升和曳引机线圈温升，如图4所示；
图3耐压试验界面图4温升试验界面
3、空载试验，如图5所示；
4、制动器最低吸合电压、最高释放电压，制动器制动响应时间，制动器动作试验，如图6所示。
图5空载试验界面图6制动器控制界面
5、堵转试验,如图7所示；
6、空载冷、热状态下E=f（n）曲线测定，如图8所示；
图7堵转试验界面图8E=f(n)曲线
7、超速试验，如图9所示；
8、额定功率条件下电机效率、功率因数及定子铜耗测定，如图10所示；
图9上行超速保护试验界面图10负载试验界面
特殊测试功能模块：
上行超速保护装置试验：制动扭矩、速度、加速度曲线，制动距离测定。
曳引能力和制动性能测试：110%、125%负载试验。
制动器耐久性测试系统（十六工位）
图1电梯制动器耐久实验台图2系统主界面
系统介绍
16个完全独立的测试工位；
完全独立控制、独立配置的测试通道；
用户可随时暂停、恢复以及重置任一工位的测试任务。
1、该系统具有4X4分区管理的16个完全独立控制的全自动测试工位，如图3
所示。
设备自动监测保存耐久性试验的全过程数据：电压（报警值）、电流（报
警值）、失效次数、运行次数、设定次数等。
2、强大保护/报警功能：断电测试数据保存、上电测试恢复、每工位过流/短路
保护/报警、单区过压保护/报警、被测物失效超限报警，设备自检报警等。
3、最高可设定1000万次耐久性测试，每工位独立配置工作模式：通断时间设置，
失效次数设置、电压/电流报警值设置等。
4、设备电气精度参考“制动器可靠性测试台（四工位）”。
制动器可靠性测试台（四工位）
国家电梯检测中心制动器可靠性测试台架
系统特点：
1、配备四个完全独立的制动器寿命测试装置(动作测试装置)工位
两个直流工位、两个交流工位。
2、设备精度：DC输出：0~300/5A，精度:0.5%
AC输出：0~150V/16.8A，0~300V/8.4A，精度:0.5%
功能介绍
1、系统采用工控服务器进行试验管理，西门子S7-200PLC对仪器进行实
时控制、实时采集数据；
2、管理软件具有操作数据库功能，能保存、打印测试记录，并可查询测试
历史记录；
3、设备能脱机自动完成试验项目和触摸屏显示“有效动作次数”、“无效动
作次数”和“试验时间”等信息及状态；
4、根据报告格式和结果的要求，方便修改检验报告模板及打印输出检验报告
和判定结果。
制动器性能测试分析系统
图1,CV模式输出电压
西子富沃德制动器性能测试分析台图2,CC模式输出电流
图1、2中U1、U2、I1、I2、t1、t2均可自定义，故可完成不同幅值和不同周期的测试
1、可靠性分析：
具有CC和CV两种模式，可配置响应时间上限和失效次数上限，可检测反馈模式有电压模式（常开/常闭）、微电流模式（电流检测为常闭模式）。
测
试完成后数据自动保存。
如图3、4所示。
图3可靠性测试界面图4可靠性测试设置界面
2、响应时间测定：
在CC或CV模式下，精确测定制动器的吸合时间和释放时间。
图形曲线描绘试验过程。
如图所示。
图5响应时间测试界面图6吸合能力测试界面
3、吸合能力测试：
采用全工况扫描测试的方式获得吸合电压、吸合电流、释放电压以及释放电流。
用户可配置扫描电压的范围、步长以及dV/dt的斜率。
如图所示。
