西子奥的斯GEN2调试说明

OTISGEN2Core电梯安装调试培训教学材料

Gen2 Core with Ultra Drive调试手册(用于1.0m/s)目录目录 (2)1.要求 (4)2.初步检查 (4)2.1安全测试 (4)2.2检查电缆的防护连接 (4)2.3绝缘电阻检查 (6)2.4电压检查 (7)2.5GECB-AP板上的发光二极管检查 (8)3.检修 (9)3.1参数设置 (9)3.2编码器调整=LRT (锁定转子试验) (10)3.3轿厢运行方向检查 (11)4.准备第一次正常运行 (12)4.1DSBD的位置(连接4T 和5T) (12)4.2检查井道信号（有RLEV/ADO） (13)4.3检查井道信号(没有RLEV/ADO) (14)4.4启动NAPA CLASSIC DOOR (15)4.5自学习运行 (28)4.6DCS-Door 检查步骤 (31)楼层分配 (31)4.7负载称重调整（LW11） (33)5.最后的调整 (34)5.1平层调整 (34)5.2减少启动震动和倒溜 (35)5.3检查ADO 和RLV (选项) (36)5.4位置指示设置 (37)5.5安全测试(继电器粘连试验) (38)5.6移交测试（Turnover） (40)6.特殊功能设置： (41)7.参考文献 (42)8.附录 (43)1. 要求Gen2 Core 电梯的调试工作必须由经过培训的专业持证人员进行井道调试安装工作 (以及依照WWJSSS 的无脚手架安装工作) 。

2. 初步检查1: 安装必须达到能够安全运行的水平 2: 必须认真执行WWJSSS 要求的锁闭程序2.1 安全测试保证主开关关闭，转换到ERO 状态.测量控制柜(TB2)中 L1, L2 和L3之间的线电压，应该测量无电压。

检查DSBD 跨接线(连接 4T 与 6T)2.2 检查电缆的防护连接首先，检查CAN 总线（变频器到控制柜），以确保正确连接电缆两端的屏蔽层。

注意：确保控制柜侧的屏蔽层排扰线连接到PE 汇流排中。

奥的斯GeN2_故障查找手册

手册说明本手册为实际故障提供相应的修理方案，该手册应用于CANbus GeN2。

内容主要包括两个方面。

第一部分包括故障清单和相应的故障原因。

第二部分说明“如何”去完成某些任务。

该手册并非面面俱到，同样要求一定的基础知识，详细的说明可能需要参考其它手册。

手册同时包含TCBC I/O清单，包括它们的名称以及所处的状态。

该清单是一个非常实用的故障查询工具。

本手册在列的故障名细要多于故障代码的清单。

它包含如“不平层”或“运行中有噪音”等故障。

在手册中包含有目录和索引两部分。

目录部分按照故障的类型来分类（门，驱动（写成变频器）等），但索引部分可通过查找故障的名称来帮助你查找相应故障。

本手册省去了许多在日常维修中不常遇到的TT和REM的故障说明。

如果某些你需要的故障并未列在其中，请接受我的歉意。

最后，衷心希望您指出文中的缺点和错误，我将会及时更新该手册，更新后的手册文本会放于网络上。

望本手册对您有所帮助！Richard Wagschall禁止泄露警告本资料包含产权信息，为奥的斯电梯公司财产。

其分发仅限于那些需要了解该信息的员工，未经相关负责人员书面授权，不得复制，泄露或分发给任何奥的斯电梯公司以外的人员及其附属机构。

持有该手册的奥的斯员工在下述情况下：1.不再使用该手册;2.退休；3.辞职；4.奥的斯终止雇佣关系该员工需要销毁或返还该手册。

任何未经受权的复制，泄露或将本资料的任何内容分发给他人的行为，是违反奥的斯电梯公司员工责任的，将受到法律的惩处。

禁止复制任何未经授权的复制，泄露或将本资料的任何内容分发给他人的行为将违反美国和澳大利亚版权法，可导致处罚，并可能承担进一步的民事和刑事责任。

奥的斯电梯公司享有本资料的全部权利。

非公开资料–奥的斯电梯有限公司目录手册说明 1法律说明 2通则到达后正常 10检修开关 10运行中有噪音 11停梯Shutdown 14DrvShutdown 14SYS: Shut down 15控制柜J开关故障 15MC: Chk DBD Signal 17目录驱动综述18DRV: Phase Down 18DRV: > Speed19DRV: < Speed19DRV: EncoderWarn 20DRV: Encoder Err 20LSVF-W:/DR21DBSS 故障21E2P 故障22Warmstart22目录抱闸MC: Chk BS1/BS2 23通讯CAN: BusOff 24MC: Command List 24CAN: 1/2LSUndefnd 25串行链路综述错误!未定义书签。

西子otis电梯调试规范(精致版)

西子奥的斯电梯调试规范电梯调试规范西子奥的斯电梯调试规范目录1.电梯调试的原则2.电梯调试的人身安全保护工作3.电梯设备的安全保护工作4.电梯调试的基本流程5.电梯舒适感的调试6.调试过程中的故障处理7.经验分享和交流西子奥的斯电梯调试规范电梯调试的原则第一：调试过程中必须确保自身安全和他人的安全；第二：调试过程中必须确保电气设备和机械设备的安全；第三：调试应该使电梯的各种功能正常有效，并确保其运行可靠性；第四：调试应该使电梯运行兼顾效率和舒适性西子奥的斯电梯调试规范电梯调试的人身安全保护工作现场的调试工作必须始终遵守OTIS 的全球工地安全标准（WWJSSS ）A.正确使用公司提供的各种劳防用品，以防护工作岗位上的各种危险情况B.注意用电安全（如摘掉身上所有导电的首饰和钥匙等等）C.井道内禁止立体交叉作业，完成后必须确认所有的人员已离开，所有的工具都已清理西子奥的斯电梯调试规范电梯调试过程中的人身安全保护工作D.谨慎使用短接线，并口头通知其他工作人员有关短接及短接的地方。

现场临时的短接线用后必须全部清除E.现场必须有一个清晰的交流方式。

对于有多员工的工地必须建立充分的交流，以保证正在相关区域开展工作的员工知道其他员工正在哪里、干什么。

西子奥的斯电梯调试规范电梯设备的安全保护工作A.提醒电焊操作人员地线的接法，应尽量接近被焊金属体，否则可能会导致电气元件的损坏；B.当手接触PC 板时，务必使用静电防护装置，以避免人体静电对微电子器件的破坏；C.逐步送电的原则。

控制柜所有空开断开，测量进线电压，并据此调整变压器档位。

每个空开送电前都必须确认其电压是否正常；西子奥的斯电梯调试规范电梯设备的安全保护工作D.动慢车前建议将一些与慢车运行无关的插件拔掉，如厅外显示、召唤、光电等；E.串行通讯板送电前应该严格检查其插件电压，确认无误后方可插上。

屏蔽线不得与通讯线中任一根相连；F.通讯线和光电电源严禁挪做他用。

GEN2-ADJ调试说明

5.4 以检修模式运行井道的机械工作，轿厢，控制柜，主机和有关的电气接线等在第一次检修运行前必须完成，在控制柜，E&I控制屏，主机和井道线间的电气连接（安全回路：TES，OS，GTC 和PES）电气连接，连接随行电缆到轿顶接线箱。
5.4.1 检查接线及业主电源首先确定在E& I 检修控制柜中的主电源开关已断开，及将ERO检修开关置于检修状态。断开接地汇流条PE，HL1，HL2间的夸接线，检查HL1与HL2对地PE的绝缘， ERO仍置于检修状态。
A) 用<Module> <1> <2> <GO ON>检查输入信号BYCHK和DBD基本参数设置。 B) 通常所有参数在工厂都已预先调好,即应能够立即执行以ERO或INS模式的运行。 C) 为了以正常模式运行,需要一个学习运行,万一停梯,你必须检查参数。
5.4.8合同参数(M - 3 - 1)
CON SPE:
[1] 1 即 1:1 ， 2 即 2:1
ξ = Gear ratio齿轮比
[1] 例如： 17 即 17:1
m1 = Mass of counterweight对重质量 [kg]
m2 = Mass of car (empty)轿厢质量 (空) [kg] 典型的系统惯性在0.5至2.5 kg m2范围
BRE板不工作 BRE板工作
Subject: 主题
Issued Date: 发布日期
GeN 2 门机调试指引
Document No. 文件编号: GZ-FED-WI-15
Version 版本: 0
Page: 页数 5/37
b) ● 表示LED on 常亮
c) ✷ 表示LED is continuous flickering 不断闪烁

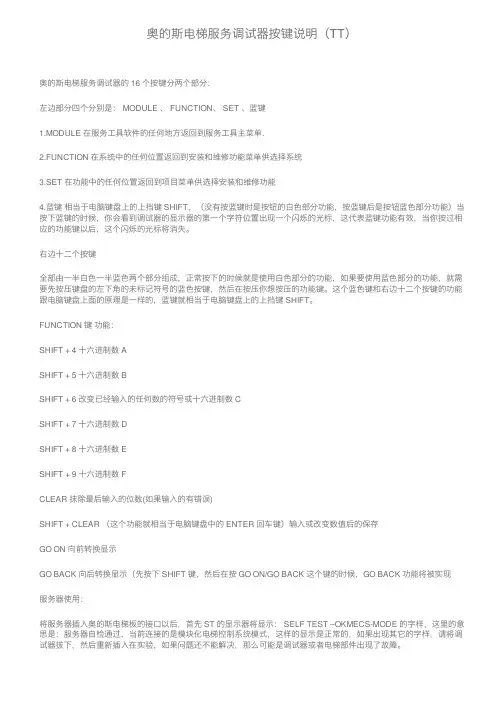

奥的斯电梯服务调试器按键说明（TT）

奥的斯电梯服务调试器按键说明（TT）奥的斯电梯服务调试器的 16 个按键分两个部分：左边部分四个分别是： MODULE 、 FUNCTION、 SET 、蓝键1.MODULE 在服务⼯具软件的任何地⽅返回到服务⼯具主菜单.2.FUNCTION 在系统中的任何位置返回到安装和维修功能菜单供选择系统3.SET 在功能中的任何位置返回到项⽬菜单供选择安装和维修功能4.蓝键相当于电脑键盘上的上挡键 SHIFT，（没有按蓝键时是按钮的⽩⾊部分功能，按蓝键后是按钮蓝⾊部分功能）当按下蓝键的时候，你会看到调试器的显⽰器的第⼀个字符位置出现⼀个闪烁的光标，这代表蓝键功能有效，当你按过相应的功能键以后，这个闪烁的光标将消失。

右边⼗⼆个按键全部由⼀半⽩⾊⼀半蓝⾊两个部分组成，正常按下的时候就是使⽤⽩⾊部分的功能，如果要使⽤蓝⾊部分的功能，就需要先按压键盘的左下⾓的未标记符号的蓝⾊按键，然后在按压你想按压的功能键。

这个蓝⾊键和右边⼗⼆个按键的功能跟电脑键盘上⾯的原理是⼀样的，蓝键就相当于电脑键盘上的上挡键 SHIFT。

FUNCTION 键功能：SHIFT + 4 ⼗六进制数 ASHIFT + 5 ⼗六进制数 BSHIFT + 6 改变已经输⼊的任何数的符号或⼗六进制数 CSHIFT + 7 ⼗六进制数 DSHIFT + 8 ⼗六进制数 ESHIFT + 9 ⼗六进制数 FCLEAR 抹除最后输⼊的位数(如果输⼊的有错误)SHIFT + CLEAR （这个功能就相当于电脑键盘中的 ENTER 回车键）输⼊或改变数值后的保存GO ON 向前转换显⽰GO BACK 向后转换显⽰（先按下 SHIFT 键，然后在按 GO ON/GO BACK 这个键的时候，GO BACK 功能将被实现服务器使⽤：将服务器插⼊奥的斯电梯板的接⼝以后，⾸先 ST 的显⽰器将显⽰： SELF TEST –OKMECS-MODE 的字样，这⾥的意思是：服务器⾃检通过，当前连接的是模块化电梯控制系统模式，这样的显⽰是正常的，如果出现其它的字样，请将调试器拔下，然后重新插⼊在实验，如果问题还不能解决，那么可能是调试器或者电梯部件出现了故障。

GEN2 Core电梯安装调试培训教材-2

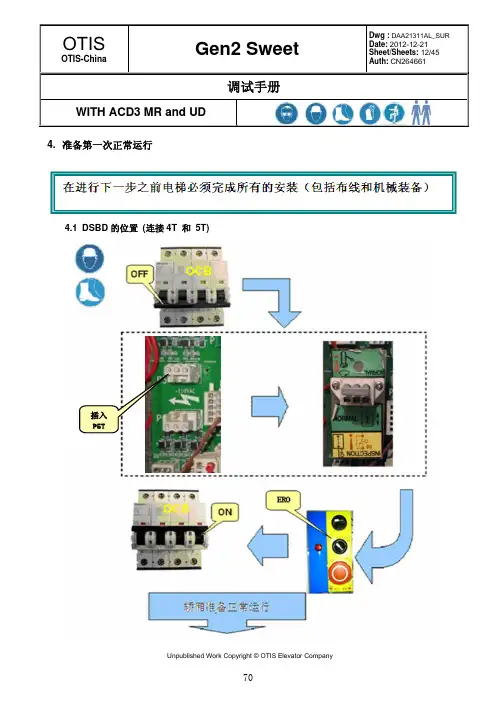

调试手册WITH ACD3 MR and UD4. 准备第一次正常运行4.1 DSBD的位置(连接4T 和 5T)插入P5T调试手册WITH ACD3 MR and UD4.2 检查井道信号（有 RLEV/ADO）开始调试手册WITH ACD3 MR and UD4.3 检查井道信号(没有 RLEV/ADO)ERO开始没有提供UIS,DIS,LV2，它们应该一直为0.调试手册WITH ACD3 MR and UD4.4 启动 NAPA CLASSIC DOOR更多的NAPA CLASSIC DOOR 信息请参阅“Easy-Con-T中分永磁变频门机使用说明书”。

注意:当修改包括“Run command source”参数在内的参数时，必须要设置“Run command source” (M3-3-1-1)到 “0” 。

调整后这个参数应设置为 “5” 或 “6” 。

”5” 是3-线的标准接口 “6” 是3-线的扩展接口。

当调整时必须设置“ Feedback mode” (M3-3-1-2) 到0，在调整后必须设置“Feedback mode”到1 。

当修改“Run command source” 到“6”时必须设置 “Feedback mode” 到 “1” 。

调整调试手册WITH ACD3 MR and UD调试手册WITH ACD3 MR and UD调试手册WITH ACD3 MR and UD开门速度曲线参数项菜单功能号，位置Open low dis mm33114Open unlock mm/s 5Open unlock S% 6Open accel mm/s2 7Open jerk0 mm/s3 8Open decel mm/s2 9Open jerk1 mm/s3 10Open limit331515Open arrive ms 17 关门速度曲线参数项菜单功能号，位置Close arrive ms331111Close low dis mm 12Close accel mm/s2 13Close jerk0 mm/s3 14调试手册WITH ACD3 MR and UDClose decel mm/s2 15Close jerk1 mm/s3 16Close unlock mm/s 17Close unlock S% 18Close limit 3315 19 参数列表监测参数调试手册WITH ACD3 MR and UD现场参数调试手册WITH ACD3 MR and UD控制参数调试手册WITH ACD3 MR and UD电机参数驱动参数调试手册WITH ACD3 MR and UD高级参数调试手册WITH ACD3 MR and UDVF 参数4.5 自学习运行按DDO按CHCS调试手册WITH ACD3 MR and UD调试手册WITH ACD3 MR and UD调试手册WITH ACD3 MR and UD4.6 DCS-Door 检查步骤调试手册WITH ACD3 MR and UD取消DDO调试手册WITH ACD3 MR and UD4.7 负载称重调整（LW11）井道学习运行的同时调整 LW11 。

西子奥的斯电梯ACD2-MRL调试指导

X O E CACD2-MRL 培训资料产品开发中心X O E C目录◆ Part1: ACD2 MRL 总体介绍...........................3 ◆ Part2: 主要参数设置及故障处理...................12 ◆ Part3: RBI 操作介绍....................................29 ◆ Part4:软件升级操作....................................37 ◆ Part5: SPBCII 介绍.....................................44 ◆ Part6: 附录.. (50)X O E CPart1: ACD2 MRL 总体介绍X OE CGeN2 Regen 发展过程OH-CONB604MRLACD2-MRLGeN2 Regen 电梯目前涵盖了2种控制系统： 1.OH-CONB604MRL （2010年之前） 2.ACD2-MRL （2010年之后）X O E CACD2-MRL 设计概念✓ 无机房电梯✓ 控制柜+E&I Panel+ Regen 变频器系统框图X O E CX O E CACD2-MRL 系统主要电气部件E&I Panel控制柜支架变频器ACD2-MRL 控制柜、E&I Panel 内部布局介绍X O E CSize: 210W x 540H x 90DSize: 320W x 1300H x 160D对讲机ERO SPBC-II主空开照明空开GECB 继电器插件板变压器TB1 电池壳体E&I Panel控制柜保险丝TB2 & SWX O E CACD2-MRL 实物照片X O E CACD2-MRL 配置范围规格V (m/s)1.01.5/1.61.75LD (KG)630(8) 680(9) 800(10) 1000(13)1150(15) 1275(17) 1350(18) 1600(21) 1800(24) 2000(26)产品覆盖到2000kg@1.75m/sX O E CDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/sDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/s630OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402630OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403680OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402680OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403750OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402750OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403800OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402800OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041275OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041275OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041350OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041350OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041600OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041600OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4041800OVFR2B-4041800OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4042000OVFR1A-404OVFR1A-406OVFR1A-406OVFR1A-406JabilBerlin变频器配置情况GECB 配置情况标配国产 ASIAN IO + CP GECB 板，件号KBA26800ABG6关键部件配置情况X O E CPart2: 主要参数设置及故障处理变频器主要参数设置X O E C参见第16页编码器介绍参见第14页主机设参数置介绍参见第18页称重介绍X O E CMotor ModelGen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 1.5T1.5T2.5T 2.5T 5TA5TB5TB41T/50TOtis P/N A*A20220-AV102 AV202AV104 AV204AV302 AV402AV304-AV306 AV404-AV406AS1 AS2 AS3 BD3-1 CONTRACTMotor Type101 102 203 204 393 395 394 90231 SETUP Min Max 设定值*Motor Type100999630/680@/s:101 800/1000@/s:203 630/680@1.5/6m/s:102 800/1000@1.5/6m/s /s:204680@/s:204800/1000@1.75m/s:204 ABA20220 AS1(Motor P/N):393 ABA20220 AS2(Motor P/N):395 ABA20220 AS3(Motor P/N):394 AAA20220BD Motor P/N):902根据载重速度设置根据主机件号设置X O E CParameterUnits 41T-53X141T-56X150T-56X250T-53X2Number of Poles -- 14 14 14 14 Rated Trq Nm 300 300 420 420 Rated Trq I A 16 28 36.2 21.7 Ld mH 52 20 15.5 44 Lq mH 90 29 20 73 ROhm 0.8 0.8 1.6 0.7 T/A Slope % 37.4 40 39 37 T/A Offset A 4.8 9.5 11.6 7.39 Kt Slope 1/kNm 0 0 0 0 Id Saturation A 3 7 5 3.4 Iq Saturation A 16 5 5.3 4 Ld Slope mH/A 0.9 0.2 0.17 0.7 Lq Slope mH/A 0.5 0.33 0.18 1 Lq0 mH 75 32 22 73.8 Lq1 1/mA 0 0 0 0 Lq2 1/mA^2 0 0 0 0 Ld0mH 60 10 10 35.6 Rated Motor rpm 330 576 576 330 Mag err threDeg 20 20 20 20 LRT DC Level PU -- 0.1 0.1 0.1 0.1 LRT mot err eDeg--8888✓AAA20220BD 系列的GeN2 主机参数设置（ M-2-3-4) & Motor Type=902 (M-2-3-1)✓ 以上AAA20220BD 系列的GeN2 主机参数设置是基于变频器软件低于 ***30924CAH 时的设置方法。

奥的斯GeN2M安装说明

页号： 8/16 Page: 时间：2009-2-17 Date：
2.1.3 曳引机
z 改造后，使用 GeN2 产品的曳引机 9 CSB曳引钢带绳轮规格：直径 100mm。绳轮槽数：5； 9 该曳引机为无齿轮曳引机，电机电压500VAC； 9 制动器: 48 V 直流制动器，符合EN 81-1 § 12.4.2.1绝缘等级B，无石棉衬里； 9 电动制动器松闸装置：常用件（ ERO操作）； 9 电机线圈内置热接触器（THB）：常用件； 9 曳引钢带的数量3 – 5根，参见技术规格表。
速度 (m/s)
1.0
1.5
1.75
载重 (kg) 绳比最大层站数最大提升高度 (m)
630
1:1
800
1:1
16
40
1000
1:1
630
1:1
800
1:1
24
75
1000
1:1
630
1:1
800
1:1
24
75
1000
1:1
如果是非 TOEC40 电梯，请与公司改造部联系确认改造可行性。
-4-
中奥集团产品管理
X
延时驱动保护门响应
X
门旁路
X
增量型编码器
X
门保持按钮
附加门定时
X
开,关门时间保护
X
门区指示灯
X
轿厢紧急照明装置
轿顶紧急出口
紧急消防员操作（火警返回指定层站）
紧急消防员服务
地震操作
紧急电动运行
X
可选
备注
X X X X 用于群控 X X
在控制柜内在控制柜内
X
在控制柜内在变频器内

奥的斯GeN2_故障查找手册_1-CN

手册说明本手册为实际故障提供相应的修理方案，该手册应用于CANbus GeN2。

内容主要包括两个方面。

第一部分包括故障清单和相应的故障原因。

第二部分说明“如何”去完成某些任务。

该手册并非面面俱到，同样要求一定的基础知识，详细的说明可能需要参考其它手册。

手册同时包含TCBC I/O清单，包括它们的名称以及所处的状态。

该清单是一个非常实用的故障查询工具。

本手册在列的故障名细要多于故障代码的清单。

它包含如“不平层”或“运行中有噪音”等故障。

在手册中包含有目录和索引两部分。

目录部分按照故障的类型来分类（门，驱动（写成变频器？）等），但索引部分可通过查找故障的名称来帮助你查找相应故障。

本手册省去了许多在日常维修中不常遇到的TT和REM的故障说明。

如果某些你需要的故障并未列在其中，请接受我的歉意。

最后，衷心希望您指出文中的缺点和错误，我将会及时更新该手册，更新后的手册文本会放于网络上。

望本手册对您有所帮助！Richard Wagschall禁止泄露警告本资料包含产权信息，为奥的斯电梯公司财产。

其分发仅限于那些需要了解该信息的员工，未经相关负责人员书面授权，不得复制，泄露或分发给任何奥的斯电梯公司以外的人员及其附属机构。

持有该手册的奥的斯员工在下述情况下：1.不再使用该手册;2.退休；3.辞职；4.奥的斯终止雇佣关系该员工需要销毁或返还该手册。

任何未经受权的复制，泄露或将本资料的任何内容分发给他人的行为，是违反奥的斯电梯公司员工责任的，将受到法律的惩处。

禁止复制任何未经授权的复制，泄露或将本资料的任何内容分发给他人的行为将违反美国和澳大利亚版权法，可导致处罚，并可能承担进一步的民事和刑事责任。

奥的斯电梯公司享有本资料的全部权利。

非公开资料–奥的斯电梯有限公司目录手册说明 1 法律说明 2 通则到达后正常 10检修开关 10运行中有噪音 11 停梯Shutdown 12DrvShutdown 12SYS: Shut down 13 控制柜J开关故障 13MC: Chk DBD Signal 14目录驱动综述 15 DRV: Phase Down 15 DRV: > Speed 16 DRV: < Speed 16 DRV: EncoderWarn 17 DRV: Encoder Err 17 LSVF-W:/DR 18 DBSS 故障 18 E2P 故障 19 Warmstart 19目录抱闸MC: Chk BS1/BS2 20通讯CAN: BusOff 21MC: Command List 21CAN: 1/2LSUndefnd 22串行链路综述错误！未定义书签。

奥的斯GeN2_故障查找手册_1-CN

通则
到达后正常
10
检修开关
10
运行中有噪音
11
停梯
Shutdown
5
DrvShutdown
6
SYS: Shut down 6
控制柜
J 开关故障
6
MC: Chk DBD Signal 6
目录
驱动
综述
7
DRV: Phase Down 7
DRV: > Speed
7
DRV: < Speed
7
DRV: EncoderWarn 8
驱动 DRV: EncoderWarn or
本资料来源赛尔电梯网：/
DRV: Encoder Err
MCBIII 故障
故障原因: 编码器故障，或是编码器到 MCBIII 的屏蔽线问题。
处理方法: 检查变码器。使用 TT 进入 M - M - 2 - 2 – 6 菜单，运行电梯并观察 TT。检查编码器到 MCBIII 的接线。检测屏蔽线是否正确接地。如果编码器接线与电机电源线靠得很近，就需要将两条线隔离驱动 LSVF-W:/DR
综述外呼锁闭 TCI 锁闭 RSL Parity
错误!未定义书签。3 错误!未定义书签。 11 11
温度 1TH-Fault 2TH-Fault
12 12
安全回路
限速器动作
12
SE-Fault
12
/ES in FR 或 /ES in SR
13
MC: EMERGNCY ST
13
目录
门
门重复打开
错误!未定义书签。
处理方法: 查看 MCBIII 故障纪录并找出故障的原因。驱动 E2P 故障
MCBIII 故障

【西子奥地斯】GECB调试资料(上)

ACD2 MR调试手册西子奥的斯电梯文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理46 14特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表 1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之，重新接上地线和GECB和变频器上的插件。

GeN2调试手册

精心整理GeN2调试手册…….FieldEngineeringDepartmentFED目录1.0.总鉴 (4)1.1.技术总览 (5)1.2.系统要求 (5)2.0.检修模式的启动 (6)2.1.检查接线及主电源 (6)2.2.送电操作 (6)3.0.4.0.5.0.6.0.7.0.8.0.8.1.参数确认 (25)8.2.偏移量校准 (25)8.3.增益量校准 (25)8.4.负载的监测 (26)9.0.平层精度调整 (26)9.1.参数说明 (26)9.2.平层精度 (27)10.0.参数储存 (28)11.0.TCB的进一步功能启动 (28)11.1.楼层位置指示器 (29)11.2.检查ADO与RLV功能 (29)11.3.远程监控系统 (29)12.0.SPB的使用 (29)12.1.介绍 (29)12.2.缩写说明 (30)12.3.接口说明 (32)12.4.状态灯LED说明 (33)12.5.电池充电显示 (36)12.6.按钮 (36)12.7.扩展功能 (37)12.8.其它部件说明 (38)12.8.1.REM服务按钮 (38)12.8.2.门区显示器 (38)13.0.14.0.1．0.总览TheG e n2–Systemisanmachineroomlesssystemoftheelevatorcontrol. Therearetwocontrollercabinets;GeN2isamachine-room-lessliftwithunsurpassedlevelsofcomfort,reliabilityandsafety.GeN2offerspassengersaquieter,smootherandmore elegantridethananyliftsysteminitsclass.Itsdesignenablesarchitectstodesignbuildingswithoutamachineroom.Buil derswillbenefitfromquickerinstallationandminimalinterferencewithothertrades.Andownerscanoperatethebuildin gmoreeconomicallyandwithmorerentablespace.GeN2是由一个无机房电梯系统控制的,包括以下两主要控制部分：GeN2是一种舒适的，高可靠性和安全性的无机房电梯。

GeN2调试手册汇总

Class:类别WORK INSTRUCTION 作业指引广州奥的斯电梯有限公司Number:编号OPN-FED-WI-56-0Source:来源Guangzhou Otis广州奥的斯Page:页数1/59Subject: 主题Issued: 发布日期For the Attention of: 发至：Construction Dep安装部Service Dep 维修部Other Branch各分司GeN2 Adjusting InstructionGeN2 调试指引GeN2 调试手册…….Field Engineering Department FEDIssued: 发布日期Page:页数2/59目录1.0.总鉴 (4)1.1.技术总览 (5)1.2.系统要求 (5)2.0.检修模式的启动 (6)2.1.检查接线及主电源 (6)2.2.送电操作 (6)2.3.启动TCB (8)2.4.启动SPB (8)2.5.确认RSL及服务器通信 (9)2.6.启动BRE（电子释放抱闸装置） (10)2.7.确认MCB信号及参数 (11)2.7.1．合同参数（M-3-1） (11)2.7.2.运行曲线参数（M-3-2-） (13)2.7.3.其它参数（M-3-4、M-3-5-2） (13)2.8.TCB参数设置 (14)2.9.编码器的调整 (14)2.10.检查运行及编码器方向 (17)3.0.检查安全装置 (18)3.1.安全钳及其传动机构的测试 (18)3.2.测试BRE（电子释放抱闸装置） (18)4.0.平层感应系统 (18)5.0.第一次正常运行 (20)5.1.串行通信链路 (20)5.2.检查井道信号 (20)6.0.启动门系统DCSS4 、5 (21)7.0.自学习运行 (21)7.1.自学习运行 (21)7.2.厅门检测程序 (23)8.0.启动LWB称重装置 (24)8.1.参数确认 (25)8.2.偏移量校准 (25)8.3.增益量校准 (25)8.4.负载的监测 (26)9.0.平层精度调整 (26)9.1.参数说明 (26)9.2.平层精度 (27)10.0.参数储存 (28)11.0.TCB的进一步功能启动 (28)11.1.楼层位置指示器 (29)11.2.检查ADO与RLV功能 (29)Issued: 发布日期Page:页数3/5911.3.远程监控系统 (29)12.0.SPB的使用 (29)12.1.介绍 (29)12.2.缩写说明 (30)12.3.接口说明 (32)12.4.状态灯LED说明 (33)12.5.电池充电显示 (36)12.6.按钮 (36)12.7.扩展功能 (37)12.8.其它部件说明 (38)12.8.1.REM服务按钮 (38)12.8.2.门区显示器 (38)12.8.3.合同速度显示器 (39)12.8.4.轿厢位置显示器 (39)12.8.5.轿厢速度各方向显示 (40)12.8.6.蜂鸣器 (41)12.8.7.通信检查 (42)13.0.OVFww(MCB)的服务器使用 (43)13.1.服务器菜单流程图 (43)13.2.服务器显示，监测（M-1） (44)13.3.测试 (45)13.4.缩写解释 (48)13.4.1.运行命令状态及说明 (48)13.4.2.运行逻辑状态及说明 (49)13.4.3.重要变量说明 (50)14.0.OVFww驱动故障信息 (50)14.1.故障记录格式及说明(M-2-2) (50)14.2.1系统与运行控制信息 (51)14.2.2驱动器警告信息 (51)14.2.3称重系统相关信息 (51)14.2.4运行指令信息 (51)14.2.5运行逻辑状态相关信息 (51)14.2.6驱动控制相关信息 (51)14.2.7自学习运行及PCT调整相关信息 (51)14.3. MCB参数表 (59)1．0.总览Issued: 发布日期Page:页数4/59The G e n 2 – System is an machine room less system of the elevator control.There are two controller cabinets;GeN2 is a machine-room-less lift with unsurpassed levels of comfort, reliability and safety. GeN2 offers passengers a quieter, smoother and more elegant ride than any lift system in its class. Its design enables architects to design buildings without a machine room. Builders will benefit from quicker installation and minimal interference with other trades. And owners can operate the building more economically and with more rentable space.GeN2是由一个无机房电梯系统控制的,包括以下两主要控制部分：GeN2是一种舒适的，高可靠性和安全性的无机房电梯。

XAA27084AN-GEN2(OH-CON4423)调试指导书要点

调试指导书GEN2(OH-CON4424)受控文件编号：XAA27084AN调试指导书更改页版本：第A版页码：第1/1 页GEN2(OH-CON4424)日期：2005-03-25更改记录序号更改文件号更改内容描述更改日期签名1 PC8436 新归档2005.3.22 徐峰2 PC-L0030 重新校对整理2005.10.18 臧亮说明：调试指导书编号：XAA27084AN版本：第A版页码：第 1 /20页GEN2(OH-CON4424)日期：2005-03-251 控制系统概述OH-CON4424控制系统引用了OTIS的MCS（模块化控制系统）中的LCBII（逻辑控制板）作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统，将电梯的各个部件紧密的连在一起。

驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。

GeN2电梯利用OH-CON4424控制系统驱动GeN2主机，该系统由安装在井道内的控制柜、驱动柜和安装在顶层厅门旁的紧急操纵柜三部分组成。

LCBII内部包括四个模块子系统：OCSS（操作控制子系统）MCSS（运行控制子系统）DCSS（门控制子系统）DBSS（驱动和制动子系统）版本：第 A 版页码：第 2 页日期：2005-03-25GEN2(OH-CON4424) 下图为OH-CON4424控制系统基本图框及信号流程图：2 调试指导2.1 GeN2主机（包括抱闸、编码器）出厂前已完成调整，在现场没有必要也不允许进行任何调整，如有问题请直接与工厂联系 2.2 检查控制柜及电子板 2.2.1打开控制柜和紧急操纵柜，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线和制动电阻线的连接。

2.2.2检查LCBII 电子板上的SW1（CHCS ）和SW2（DDO ）开关所处的位置。

GEN2REGEN调试资料

OH-CON B604MRL调试手册西子奥的斯电梯有限公司文件编号：OH-CONB604MRL_SUR_ZH原始会签记录授权AUTH. PC-LSXXX-2008部件版本部件硬件版本软件版本GECB GDA26800LJ GAA30780DAB 或更高OVF402R(GDCB) AXX26800AKT AP230924CAB 或更高SPBC GBA26800KM GAA30760BAD 或更高更改记录This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole nor in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.目录1需求 (6)2参考文件 (6)3检修模式运行条件检查 (7)4检修运行 (12)4.1 参数设置(GDCB): E/I- panel (12)4.2 编码器自动定位= LRT (Locked Rotor Test) (13)4.3 运行方向检查 (14)4.4 手动松闸检查(E/I-panel) (15)5位置参考系统调整 (16)6位置参考系统信号检查 (18)7首次正常运行准备 (19)8井道位置自学习 (20)8.1 启动井道自学习 (20)8.2 自学习中的故障代码 (22)8.3 寻找底层运行 (23)8.4 察看楼层信息 (23)9DCS –门时序检查(E/I-panel) (24)10正常运行 (26)11平衡系数调整 (26)12最后的调整 (27)12.1 平层精度调整 (27)12.2 起动Jerk和倒溜减小 (28)12.3 提前开门和再平层功能确认 (29)12.4 用于标准检查的移交测试 (30)13典型问题 (31)1需求启动GeN2 Regen 电梯，必须需要经过授权和培训的现场工程师。

GEN2--MR产品说明书

实用文档产品性能介绍Otis复合钢带在现今的曳引电梯行业，存在着两种曳引媒介的形式：钢丝绳与复合钢带。

钢丝绳的曳引电梯已经有了上百年的历史，而复合钢带为上世纪90年代的产物，正以迅猛的速度改变着电梯行业，并将在不久的将来取代钢丝绳。

正是由于钢带在电梯解决方案中的诸多优点，使得他具备颠覆性的竞争力。

钢丝绳Otis复合钢带寿命长传统钢丝绳的曳引方式为，钢丝绳在一截面为V型的绳槽内，由V型绳槽的夹角对钢丝绳表面的压力产生放大效果，从而增大钢丝绳与曳引轮之间的摩擦力，才能得到足够提升轿厢的曳引力。

金属与金属直接接触产生的强大积压，以及钢股之间的受力不均，不仅使钢丝绳容易出现局部破坏，出现断丝断股的缺陷，还会使曳引轮的轮槽受到磨损，影响运行性能，如果不能及时更换，甚至会出现溜车的情况。

Otis复合钢带，表层是耐磨的聚氨酯，内层包裹着490根高强度钢丝，聚氨酯表层能提供充足的摩擦力，并避免了金属之间的直接接触，即保护了钢股，亦保护了曳引轮。

钢带内部的钢股横向排开，均匀的承受着拉力，更大程度上降低了钢股之间受力不均带来的恶劣工况。

正是由于以上结构优势，Otis复合钢带能达到20年的使用寿命。

a)使用传统钢丝绳曳引方式时，由于在绳轮与钢丝绳之间有金属之间的直接摩擦，会产生钢丝绳落槽声。

随着磨损的加剧，落槽声会变得越来越明显。

Otis复合钢带由于消除了金属之间的直接接触，杜绝了曳引摩擦噪音，即便使用时间再长，也不会改变这一特性。

免润滑b)传统钢丝绳由于钢丝之间存在相对摩擦，需要有内部润滑，所以在钢丝绳的中心有一根浸油麻芯，会在若干年时间内溢出油脂。

在电梯使用的头两年，油脂溢出迅速，在温度较低环境下油脂会凝结在钢丝绳表面，干扰运行性能，降低曳引力；大约在第五-第六年，麻芯中的油脂接近枯竭，钢丝绳内部的无油摩擦加剧，在这种情况下，钢丝绳会加速损坏。

油脂不仅增加曳引系统不稳定性，油脂的挥发也会污染电梯井道内的空气，影响人体感受；劣质润滑油甚至会产生致癌挥发物，润滑油在潮湿环境下为细菌提供了滋生环境，威胁乘客健康。

西子奥的斯GEN2 调试说明

3．3 DCSS5 门系统调整厅、轿门的机械部件应已进行预调整；
根据接线图和原理图，检查 DCSS5 的信号线连接以及电源供应，正常操作前应把紧急检修操纵盘的 P4T 插到 P5T 的位置；
进入轿顶并把电梯开到门区内，调整 DCSS5 时必须保证使厅、轿门一起工作；把服务器连到 DCSS5 的 P6 插口；检查对应于轿顶接线盒内 RS14 板的以下 I/O 地址（TCB:M-1-3-2）：
杭州西子奥的斯电梯有限公司 2．3．2 MCBⅢ参数设置
产品手册
(CR)
调试说明
第 7 部分编号：7.3 页数：5/10 日期：03-1-15 版本：A 版修改：第 1 次
*）是避免在无负载时溜车
PDF 文件使用 "pdfFactory Pro" 试用版本创建
如果主电源合上后，SPBC 板或 TCBC 板的 LED 灯状态与下表不符请检查与其相对应的回路
2．3 检修参数设置 2．3．1 TCB 参数设置
注意：该参数仅在救援操作时抱闸不能打开时方可改动！
TOP
= 按实际层楼数写入
PDF 文件使用 "pdfFactory Pro" 试用版本创建
根据服务器提示进行相应操作；若自学习出错，请检查相关记录（M-2-1-GOON）；注意： l 自学习前请确认已在（M-3-1-GOON）中选择准确的电机型号；
Motor type 500 for 1-6m/s 630kg 501 for 1-6m/s 1000kg 502 for 1-0m/s 630kg
三、准备工作
1．控制柜和紧急检修操纵盘 l 检查控制柜、紧急检修操纵盘内有无元器件损坏或连接松动； l 将随行电缆和动力线接入控制柜； l 串行通讯线暂不必接入； l 按照接线图，检查 PVT 线、随行电缆的临时接线、限位开关的临时接线； l 检查电源线、动力线、抱闸线圈、门机、照明回路的绝缘电阻值是否在规定值之内； l 将主电源开关和所有空气开关拨到 OFF 位置；

西子奥的斯电梯调试资料 (1)

Spd P2 M3-3-1-2
Spd I2
比例调节器增益2 3000 积分调节器增益2 1500
低速运行幅度，数值越大效果越强
低速运行幅度，数值越小效果越强
SGP tran21 thr%
SGP转换21阀值
30
速度超过该数值即为高速段
S band% SGP转换21带宽 10
速度低于该数值即为低速
➢可能原因：
加速减速过快、驱动器规格太小、模块损坏、编码器损坏
调
试问
➢问题七：
题
驱动器“DC link OVT”故障
整理
➢可能原因：
输入电压过高、制动电阻损坏。
➢问题八：
驱动器“POWER LOST”故障
➢可能原因：
输入电源过低
调
试问
➢问题九：
题
驱动器“TRACK ERROR ”故障
整理
➢可能原因：
参数设定不匹配、电机惯量太大。
➢问题十：
复位运行后电梯平层不好
➢可能原因：
调整M-3-3-1-9中的JERK NTSD参数。如：往底楼复位时轿厢比地坎高，则减小JERK NTSD的值，反之则增大改值
调
试
➢问题十一：
问题
正常运行中NTSD动作
整理
➢请➢检可问查能题M原十-3-3因二-1：：-9中的Decelera NTSD参数，M-3-3-5中的NTSD
调
试
5.强迫减速距离确认：
说
检查M3-1-3菜单中，LS DISTANCE参数，确认强迫减速开
明
关安装距离大于该值.
如果安装距离小于该值，
方法一需调整强迫减速开关安装位置。

西子奥的斯ACD2-MRL调试指导

满载时如果发现变频器称出的重量与实际轿厢重量偏差太大, 可以通过以下 2种方法进行调节: a)检查称重传感器是否正确安装 b)电梯是否在空载状态下成功完成自学习 c)称重是否有成功完成自学习如果以上几条均没有问题，可以把GECB菜单M-1-3-1-2种的参数“OLD” 更改小一点，即下表参数：
对于变频器软件版本等于或高于***30924CAH时，大家还可以通过更改变频器M-2-3-1中的参数“HitchLw full BOT”实现对称重的矫正。对于满载时实际重量大于称重反馈的重量时，可以减小这个参数以达到矫正的目的。
ACD2-MRL培训资料
产品开发中心苏晓磊
-1-
XOEC
目录
Part1: ACD2 MRL总体介绍……………………...3 Part2: 主要参数设置及故障处理……………….12 Part3: RBI操作介绍……………………………...29 Part4:软件升级操作………………………………37 Part5: SPBCII介绍……………………………….44 Part6: 附录………………………………………..50
件号: AAA633AJ1， Tamagawa增量式编码器，编码器脉冲4096。适用于GeN2主机件号： AAA20220BD1/BD11/BD21/BD31
- 16 -
编码器参数设置
➢ 通过以上介绍可知, 2种编码器均为增量式编码器, 所以变频器中编码器类型需要设置为0，即下表参数设置：
➢对于编码器脉冲数, 一般大于1000KG时“*Encoder PPR”设置为4096、小于或等于1000KG “*Encoder PPR”设置为3600，即下表参数设置：
➢1.0
➢V (m/s) ➢1.5/1.6

gen2 comfort new调试手册

Gen2 Comfort New with ACD4 MR调试手册Contents1.要求 (4)2.初步检查 (4)2.1安全测试 (4)2.2检查电缆的防护连接 (4)2.3绝缘电阻检查 (5)2.4电压检查 (6)2.5GECB-AP板上的发光二极管检查 (7)2.6CSPB发光二极管检查 (8)3.检修运行 (9)3.1参数检查 (9)3.2编码器调整=LRT (锁定转子试验) (11)3.3轿厢运行方向检查 (12)4.准备第一次正常运行 (13)4.1DSBD的位置(连接4T 和5T) (14)4.2检查井道信号（有RLEV/ADO） (15)4.3检查井道信号(没有RLEV/ADO) (16)4.4门机控制器设定 (17)4.4.1启动NAPA CLASSIC DOOR (17)4.4.2启动BST DOOR (30)4.5自学习运行 (36)4.6DCS-Door 检查步骤 (39)4.7负载称重调整（LW15） (41)5.最后的调整 (44)5.1平层调整 (44)5.2减少启动震动和倒溜 (45)5.3检查ADO 和RLV (选项) (46)5.4位置指示设置 (47)5.5安全测试(继电器粘连试验) (48)5.6移交测试（Turnover） (50)6.特殊功能设置： (51)6.1钢带检测装置设置 (51)6.2设置再生能量指示灯 (52)7.故障处理 (53)8.参考文献 (53)9.附录 (55)系统惯量： (62)1. 要求Gen2 Core电梯的调试工作必须由经过培训的专业持证人员进行井道调试安装工作(以及依照WWJSSS的无脚手架安装工作) 。
