精选中考物理易错题专题复习凸透镜

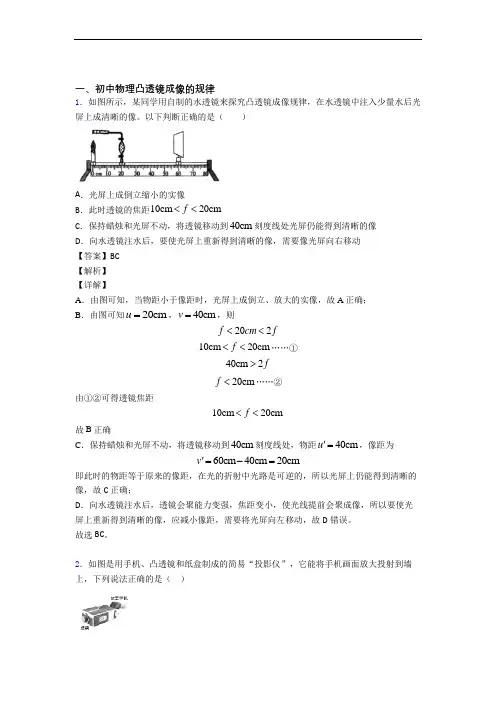

备战中考物理复习凸透镜专项易错题及详细答案
一、初中物理凸透镜成像的规律1．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。
以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。
故选BC 。
2．如图是用手机、凸透镜和纸盒制成的简易“投影仪”，它能将手机画面放大投射到墙上，下列说法正确的是（ ）A．若透镜表面有一只小虫，墙上能看到小虫的像B．眼睛贴近透镜向纸盒里面看，能看到手机画面放大的像C．要使墙上的像变大一些，应将手机靠近透镜，同时使透镜离墙远一些D．要使看到的像更清楚，应将手机屏幕调亮一些，使周围的环境暗一些【答案】CD【解析】【分析】本题考查凸透镜的成像规律。
【详解】A．投影仪的成像条件是物距大于一倍焦距而小于二倍焦距，而小虫在透镜表面，意味着物距小于一倍焦距，则不能在墙上成像，故A错误；B．投影仪所成的像与透镜的距离较大，若眼睛贴近透镜，则无法观察到清晰的像，故B 错误；C．根据凸透镜的成像规律：物近像远像变大，将手机靠近透镜相当于将物体靠近透镜，那么像会变大，且像距变远，所以应将透镜离墙远一些，故C正确；D．将手机屏幕调亮，是让物体本身光线更强，成像更清晰，而环境暗一些可避免环境光线对成像的影响，故D正确。

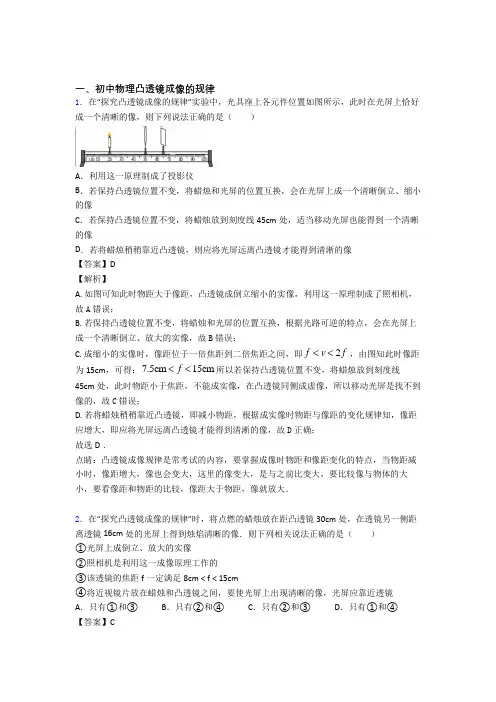

2020-2021中考物理凸透镜成像的规律(大题培优 易错 难题)附答案
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（ ）A ．利用这一原理制成了投影仪B ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像C ．若保持凸透镜位置不变，将蜡烛放到刻度线45cm 处，适当移动光屏也能得到一个清晰的像D ．若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清淅的像【答案】D【解析】A. 如图可知此时物距大于像距，凸透镜成倒立缩小的实像，利用这一原理制成了照相机，故A 错误；B. 若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路可逆的特点，会在光屏上成一个清晰倒立、放大的实像，故B 错误；C. 成缩小的实像时，像距位于一倍焦距到二倍焦距之间，即2f v f <<，由图知此时像距为15cm ，可得：7.5cm 15cm f <<所以若保持凸透镜位置不变，将蜡烛放到刻度线45cm 处，此时物距小于焦距，不能成实像，在凸透镜同侧成虚像，所以移动光屏是找不到像的，故C 错误；D. 若将蜡烛稍稍靠近凸透镜，即减小物距，根据成实像时物距与像距的变化规律知，像距应增大，即应将光屏远离凸透镜才能得到清淅的像，故D 正确；故选D ．点睛：凸透镜成像规律是常考试的内容，要掌握成像时物距和像距变化的特点，当物距减小时，像距增大，像也会变大，这里的像变大，是与之前比变大，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．2．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ） ①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm ＜f ＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜 A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．3．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u 之间关系的图象，如图所示，下列判断正确的是（ ）A ．该凸透镜的焦距是16cmB ．把物体从距凸透镜12cm 处移动到24cm 处的过程中，像逐渐变小C ．当u=20cm 时成放大的像．投影仪就是根据这一原理制成的D ．当u=12cm 时，在光屏上能得到一个缩小的像【答案】B【解析】【分析】【详解】A. 根据凸透镜成像的规律，在物体等于二倍焦距时，像距也等于二倍焦距，此时成倒立等大的实像，如图，物距为16cm 时，像距也为16cm ，即都等于二倍焦距，所以该凸透镜的焦距是8cm ，故A 错误；B. 由图可知，把物体从距凸透镜12cm 处移动到24cm 处的过程中，即物距增大时，像距变小，像会逐渐变小，故B 正确；C. 当20cm u =时，大于二倍焦距，成缩小的像，投影仪根据凸透镜成放大的实像原理制成，故C 错误；D. 当12cm u =时，即物距处于一倍到二倍焦距之间，成倒立放大的实像，故D 错误． 故选B ．凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．4．如图所示，光屏上得到一个清晰的像，此时蜡烛到凸透镜的距离为24cm ，则下列说法正确的是（ ）A ．此时的应用是投影仪，且凸透镜的焦距小于12cmB ．只将凸透镜向左移动，就可以在光屏上得到倒立缩小的像C ．在蜡烛和凸透镜之间放一个近视眼镜，凸透镜和光屏不动，蜡烛向右移动光屏上会成清晰的像D ．将蜡烛移到距离凸透镜18cm ，向右调节光屏到适当位置，在光屏上可能得到放大的像【答案】D【解析】【详解】A ．物距大于1倍焦距小于2倍焦距成倒立放大的实像，应用是投影仪；则2f u f ＜＜；又因为24cm u ，所以24cm 12cm f ＞＞，故A 错误； B ．只将凸透镜向左移，减小物距，此时应该增大像距，且物像之间的距离增大，故光屏向右移动才可以在光屏上得到清晰放大的像，故B 错误；C ．近视眼镜的镜片是凹透镜，对光线由发散作用；若在蜡烛和凸透镜之间放一个近视眼镜时，光线会延迟会聚，所以像会落在光屏的右侧；如果此时蜡烛向右移动，物距减小，像距增大，像会更加远离光屏，光屏应该向右移动才能得到清晰的像，故C 项错误；D ．将蜡烛右移至距离凸透镜18 cm ，由24cm 12cm f ＞＞可知，此时物距仍大于焦距，故向右调节光屏至适当位置，在光屏上仍可能得到清晰放大的像，故D 正确；5．某同学在做凸透镜成像实验时，当物距u =30厘米，像距v = 20厘米时，光屏上呈现烛焰清晰的像。

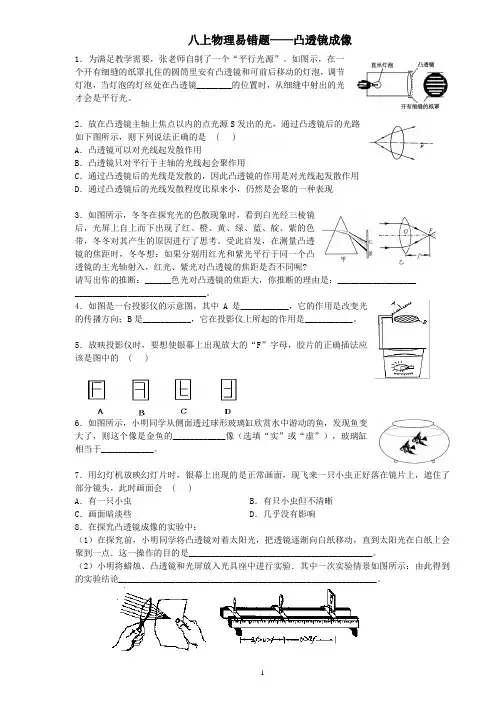

八上物理易错题(凸透镜成像)
八上物理易错题——凸透镜成像1．为满足教学需要，张老师自制了一个“平行光源”。
如图示，在一个开有细缝的纸罩扎住的圆筒里安有凸透镜和可前后移动的灯泡，调节灯泡，当灯泡的灯丝处在凸透镜________的位置时，从细缝中射出的光才会是平行光。
2．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如下图所示，则下列说法正确的是 ( )A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种表现3．如图所示，冬冬在探究光的色散现象时，看到白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，冬冬对其产生的原因进行了思考。
受此启发，在测量凸透镜的焦距时，冬冬想：如果分别用红光和紫光平行于同一个凸透镜的主光轴射入，红光、紫光对凸透镜的焦距是否不同呢?请写出你的推断：______色光对凸透镜的焦距大，你推断的理由是：________________________________________________。
4．如图是一台投影仪的示意图，其中A是___________，它的作用是改变光的传播方向；B是___________，它在投影仪上所起的作用是___________。
5．放映投影仪时，要想使银幕上出现放大的“F”字母，胶片的正确插法应该是图中的 ( )6．如图所示，小明同学从侧面透过球形玻璃缸欣赏水中游动的鱼，发现鱼变大了，则这个像是金鱼的____________像（选填“实”或“虚”），玻璃缸相当于____________。
7．用幻灯机放映幻灯片时，银幕上出现的是正常画面，现飞来一只小虫正好落在镜片上，遮住了部分镜头，此时画面会 ( )A．有一只小虫B．有只小虫但不清晰C．画面暗淡些D．几乎没有影响8．在探究凸透镜成像的实验中：（1）在探究前，小明同学将凸透镜对着太阳光，把透镜逐渐向白纸移动，直到太阳光在白纸上会聚到一点．这一操作的目的是__________________________________________。

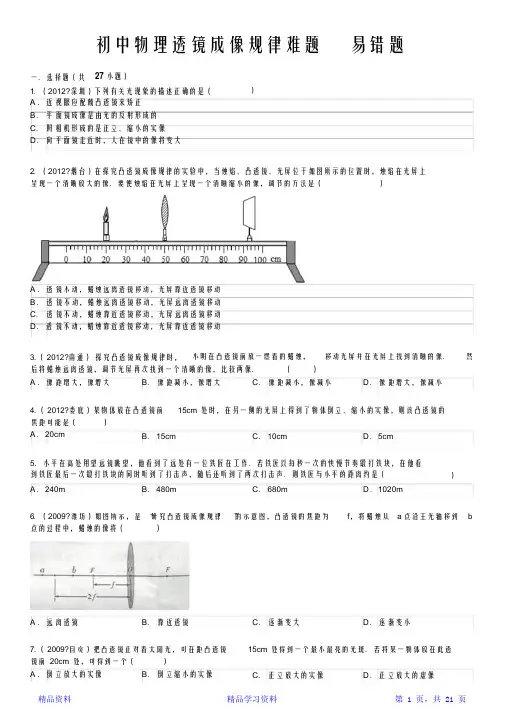

初中物理透镜难题易错题集(附详解)(精华版)
初中物理透镜成像规律难题27 小题）易错题一．选择题（共1．（2012?深圳）下列有关光现象的描述正确的是（A ．近视眼应配戴凸透镜来矫正B ．平面镜成像是由光的反射形成的C．照相机形成的是正立、缩小的实像D ．向平面镜走近时，人在镜中的像将变大）2．（2012?烟台）在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A ．透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B ．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D ．透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动3．（2012?南通）探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像．然后将蜡烛远离透镜，调节光屏再次找到一个清晰的像，比较两像．（）A ．像距增大，像增大B．像距减小，像增大C．像距减小，像减小 D ．像距增大，像减小4．（2012?娄底）某物体放在凸透镜前15cm 处时，在另一侧的光屏上得到了物体倒立、缩小的实像，则该凸透镜的焦距可能是（A ．20cm ）B．15cm C．10cm D ．5cm5．小平在高处用望远镜眺望，他看到了远处有一位铁匠在工作．若铁匠以每秒一次的快慢节奏锻打铁块，在他看到铁匠最后一次锻打铁块的同时听到了打击声，随后还听到了两次打击声．则铁匠与小平的距离约是（）A ．240m B．480m C．680m D ．1020m6．（2009?潍坊）如图所示，是点的过程中，蜡烛的像将（“研究凸透镜成像规律）”的示意图，凸透镜的焦距为f，将蜡烛从 a 点沿主光轴移到bA ．远离透镜B．靠近透镜C．逐渐变大 D ．逐渐变小7．（2009?自贡）把凸透镜正对着太阳光，可在距凸透镜15cm 处得到一个最小最亮的光斑．若将某一物体放在此透镜前20cm 处，可得到一个（A ．倒立放大的实像）B．倒立缩小的实像C．正立放大的实像 D ．正立放大的虚像8．（2009?河北）如图，是物体 A 通过凸透镜（透镜未标出）成像的示意图．当凸透镜放在哪点时，才能产生图中所成的像 A ′（）A ．a 点B．b 点C．c 点 D ．d 点9．一束平行光入射到一反射镜上，经镜面反射后又射到墙上出现一圆形光斑，当镜子慢慢向远离墙面方向平移过程中，墙面光斑逐渐增大，由此可以判断此镜为（）C．凸面镜或凹面镜A ．凸面镜或平面镜B．平面镜或凹面镜 D ．一定是凹面镜d1 的圆孔，O 为圆心，10．如图所示，挡光板（阴影部分）与光屏P 平行且相距一定距离，挡光板上有一直径为直线OM 与光屏垂直．一会聚光束从圆孔左侧入射，在线段OM 上的某一点会聚，照到屏上形成直径为d2 的亮斑．若在圆孔处镶一薄透镜，屏上的亮斑直径仍为d2，关于透镜性质的推测中正确的是（）A ．透镜必为凹透镜B ．透镜必为凸透镜C．透镜可能是凸透镜，也可能是凹透镜D ．无法判断11．（2009?茂名）如图所示为小明做“探究凸透镜成像规律”的实验装置图．透镜的焦距为15cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是（）A ．光屏向左移动B．光屏向右移动C．蜡烛向左移动 D ．透镜向右移动12．（2009?株洲）烛焰通过凸透镜在光屏上成一放大的像，如果在凸透镜上沾一个小黑点，则光屏上（）A ．没有黑点的像C．有一个放大的黑点像B．一片漆黑D．有一个缩小的黑点像13．（2010?广西）黄健同学对凸透镜成像的特点进行了总结，其中正确的是（A ．缩小的都是实像，放大的都是虚像B ．实像都是倒立的，虚像都是正立的C．缩小的像都是倒立的，放大的像都是正立的D ．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧）14．某同学探究“视力的矫正”原理，如图所示．他实验观察到如下现象：小明将凸透镜正对太阳光，再把一张纸放在它的另一侧．当纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为l ．设该凸透镜的焦距为 f ，则下列说法中正确的是（）A ．f 一定大于l B．f 一定小于l C．f 一定等于l D ．f 可能小于l15．如图，某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，得到一个最小最亮的光斑，测得此时光斑到透镜光心的距离是6cm．该同学用此透镜观察较小的文字时，看到了正立的较大的字，则较小文字到透镜的距离（）A ．等于12cm B．大于6cm 小于C．小于6cm D ．大于12cm12cm16．某同学做凸透镜成像实验，当光屏距离凸透镜12 厘米时，发现光屏上有一个清晰缩小的像，由此可以判断凸透镜的焦距可能是（A ．5 厘米）B．10 厘米C．15 厘米 D ．20 厘米17．下图表示的是一条光线经过凸透镜和凹透镜的光路图，其中正确的是（）A ．B．C． D ．18．用一个凸透镜使一个明亮的物体成象在光屏上，如果用一张卡片遮住凸透镜的上半部分，结果是（A ．像的上半部分消失B ．像的上半部分消失C．像仍是完整的，但比不遮卡片时暗些D ．像仍是完整的，完全不受影响）19．小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景，以下说法中正确的是（）A ．甲图中成的是实像；乙图中成的是虚像B ．甲图中书本在凸透镜 2 倍焦距以外；乙图中书本在凸透镜 1 倍焦距以内C．甲图中成的是虚像；乙图中成的是实像D ．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机20．老爷爷用放大镜看报纸时，为了看到更大的清晰的像，应（A ．报纸与眼睛不动，放大镜离报纸远一些B ．报纸与眼睛不动，放大镜离报纸近一些C．报纸与放大镜不动，眼睛离报纸近一些）D ．报纸与放大镜不动，眼睛离报纸远一些21．放映幻灯时，为了在屏幕上得到更大的像，那么应采取的措施是（）A ．幻灯机离屏幕远一些，镜头与幻灯片的距离调小一些B ．幻灯机离屏幕远一些，镜头与幻灯片的距离调大一些C．幻灯机离屏幕近一些，镜头与幻灯片的距离调大一些D ．幻灯机离屏幕近一些，镜头与幻灯片的距离调小一些22．放映幻灯片时，想在屏幕山出现“F”画面，则幻灯片的插法应该选择（C．）A ．B． D ．23．（2012?武汉）如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体．拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊．在拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A ．将蜡烛远离凸透镜C．将光屏靠近凸透镜B．将光屏远离凸透镜D．将光屏和蜡烛同时远离凸透镜24．在一个不透明的木板上，钻一个小孔．用眼睛通过小孔可以观察到一定的范围．如图所示．为了扩大观察的范围，在小孔中嵌入各种形状的玻璃制品．则在图中的四个截面中能获得最大观察范围的是（）A ．B ．C ．D ．25．小明拍完毕业照合影后，想拍一张单身照，摄影师应采取的方法是（ A ．使 照相机靠近他，同时镜头往后缩，离胶片近一些 B ． 使 照相机靠近他，同时镜头向前伸，离胶片远一些 C ． 使 照相机远离他，同时镜头往后缩，离胶片近一些 D ．使 照相机远离他，同时镜头往前伸，离胶片远一些）26．如图是小艳用某透镜观察小明眼睛时的情况，下列说法中正确的是（ ）A ．图 中的像一定是虚像，像的位置可能在小艳的眼睛和透镜之间B ． 图 中的像可能是实像，像的位置可能在小明的眼睛和透镜之间C ． 图 中的像一定是虚像，该透镜对光有会聚作用D ．图 中的像可能是实像，该透镜可做成老花镜27．下列有关光的现象中，正确的说法是（A ．看 到物体成的虚像时，没有光射入我们的眼睛）B ． 使 用变焦镜头的照相机，若使所拍摄景物的范围变大，应将镜头的焦距调小C ． 用 手电筒垂直照在一平面镜上，从侧方向看到镜面是亮的D ．凸 镜对光线有发散作用，所以利用凸镜可以缩小观察范围 二．填空题（共 1 小题）28．如图所示，一束光线与主光轴平行且宽度为 个宽度为 b 的光斑，则此凹透镜的焦距为 a ，照射到一个凹透镜上，经过拆射后在距透镜．L 的光屏上形成一三．解答题（共 2 小题）29．在探究 “凸透镜成像 ”规律的实验时：（ 1）先组装器材，调节烛焰、透镜、光屏，即使它们的中心在．这样做的目的是 ．（ 2）在未知焦距情况下，要粗测焦距，方法是 ．30cm 时，光屏应在透镜另一侧距透镜（ 3）若在实验时测得某凸透镜的焦距为 移动，在某一位置光屏上会呈现一个10cm ，当烛焰离透镜像．当蜡烛逐渐消耗而变短，光屏上烛焰的像将随之．（填 “上升 ”或 “下降 ”）（4）有位同学摘下近视眼镜放在蜡烛与透镜之间（靠近透镜），结果光屏上原来清晰的像变得模糊了．若不改变蜡烛和凸透镜位置，应使光屏向（填“靠近”或“远离”）凸透镜方向移动才能使像变清晰．（5）当烛焰离凸透镜5cm 时，光屏上，但透过凸透镜能看到像．若将烛焰移到离透镜8cm 的位置时，可以观察到这个像比刚才的要一些．（填“大”或“小”）30．（1）如图所示，发光点S 发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P 点．请在图中作出入射光线、反射光线及大致方向的折射光线．（2）画出图中凹透镜的折射光线的方向．2012 年初中物理透镜成像规律难题参考答案与试题解析易错题一．选择题（共27 小题）1．（2012?深圳）下列有关光现象的描述正确的是（A ．近视眼应配戴凸透镜来矫正B ．平面镜成像是由光的反射形成的C．照相机形成的是正立、缩小的实像D ．向平面镜走近时，人在镜中的像将变大）考点：专题：分析：近视眼的成因与矫正办法；平面镜成像的特点、原理、现象及其实验方案；凸透镜成像的应用。

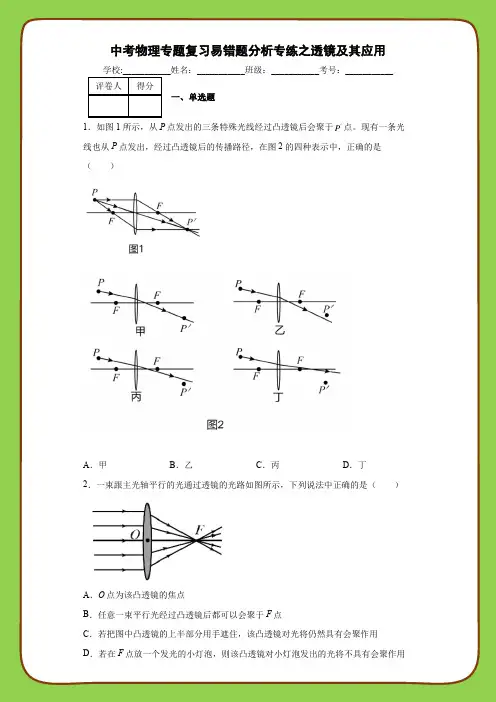

中考物理专题复习易错题分析专练之透镜及其应用
中考物理专题复习易错题分析专练之透镜及其应用学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于P 点。
现有一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（）A．甲B．乙C．丙D．丁2．一束跟主光轴平行的光通过透镜的光路如图所示，下列说法中正确的是（）A．O点为该凸透镜的焦点B．任意一束平行光经过凸透镜后都可以会聚于F点C．若把图中凸透镜的上半部分用手遮住，该凸透镜对光将仍然具有会聚作用D．若在F点放一个发光的小灯泡，则该凸透镜对小灯泡发出的光将不具有会聚作用3．如图是德国设计师设计的一球形透镜太阳能系统，光通过透镜后再发电。
该透镜是一个（）A．凹透镜，它对光有会聚作用B．凹透镜，它对光有发散作用C．凸透镜，它对光有发散作用D．凸透镜，它对光有会聚作用4．如图所示，通过透镜的光路图正确的是（）A．B．C．D．5．毕业照给同学们留下了美好的青春记忆。
拍照时（）A．照相机镜头相当于凹透镜B．同学们应站在镜头一倍焦距以内C．照相机成缩小的实像D．想让成的像变大，镜头应远离同学们6．使用光学仪器时常常需要调节，下列哪项措施是不正确的（）A．用放大镜看地图时，为了放得大些，应将放大镜与地图之间的距离调大些B．照相机对着某人照相时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，要将照相机向他适当移近一些距离C．摄影记者先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调短一些D．如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往前移动一定距离，同时将幻灯片与镜头之间的距离调短一些7．购物支付已进入“刷脸”时代，如图所示，消费者只需站在距摄像头40~60cm的距离，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易下列有关说法正确的是（）A．光经过摄像头成像利用的是光的反射B．镜头的焦距小于20cmC．刷脸支付时，人脸通过镜头成倒立、缩小的虚像D．“刷脸”时，面部应位于摄像头1倍焦距到2倍焦距之间8．在学校开展的“创客”活动中，小强用手机透镜和纸盒自制简易投影仪，如图所示，它能将手机上的画面放大投射到白墙上，下列说法不正确的是（）A．手机到透镜的距离应在透镜的焦距和二倍焦距之间B．观看白墙上的画面时，手机面面是倒立的C．若用纸板遮住透镜的一部分，白墙上的画面将不再完整D．若减小手机到透镜的距离，白墙上的画面将变大9．小明手持一个凸透镜，在教室内从南边的窗户移向北边的白墙，离白墙近些时，看到窗外的物体在墙壁上成清晰的像。
2024年中考物理复习------10.“凸透镜成像实验”重难点突破及题型归类
10.“凸透镜成像实验”重难点突破及题型归类实验考点1.高度问题1.实验前应将烛焰、凸透镜和光屏三者的中心大致调整到同一高度，即烛焰和光屏的中心应在凸透镜的主光轴上，目的是使像成在光屏正中央。
2.如果燃烧过程中蜡烛变短，光屏上的像会偏高，若想让像重新回到光屏中央，则应：将蜡烛向上移动或将透镜向下移动或将光屏向上移动。
技巧：物像跷跷板，高低都相反。
实验考点2.测焦距方法1.平行光测焦距突破口：最小最亮的光斑例1.将平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，如图所示，则该凸透镜的焦距为 10.0 cm。
即焦点所在位置注意：刻度尺要估读！方法2.二倍焦距法测焦距突破口：图像特殊点u=υ=2f例2.如图所示，小明根据实验记录，绘制了物体离凸透镜的距离u与实像到凸透镜的距离υ之间的关系，则凸透镜的焦距为 5 cm。
特殊点P：u=υ=2f=10cm∴f=5cm注意：记得÷2方法3.解不等式确定焦距范围突破口：根据题目信息，列出u 或υ与f 之间的关系，解不等式。
关键信息通常是：1. u 、υ大小关系； 2.成像特点。
不等式结果取值原则：同大取大，同小取小。
例3.如图所示，当光屏、透镜以及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像，由此判断，该凸透镜的焦距： 8cm ＜f ＜10cm 。
解析：由图可知，u =20cm ，υ=16cm ，u ＞υ根据u 、υ大小关系可确定此题属于凸透镜成像规律：联立①②③得：8cm ＜f ＜10cm例4.物体从距凸透镜12cm 处移到距凸透镜18cm 处的过程中，调整光屏的位置，总能在光屏上得到倒立、放大的像，则此凸透镜的焦距： 9cm ＜f ＜12cm 。
解析：光屏上得到倒立、放大的像—→f ＜u ＜2f联立①②③④，①和③“同小取小”，②和④“同大取大”，于是得：9cm ＜f ＜12cm 实验考点3.透镜遮挡问题结论：透镜被遮挡一部分后，成像特点是：仍成完整的像，但像会变暗。
中考物理凸透镜成像的规律(大题培优 易错 难题)附答案
一、初中物理凸透镜成像的规律1．如图为一束入射光线经凸透镜折射后的光路，且<AO OB ，若10cm AO =，该凸透镜的焦距可能是（ ）A ．10cm f =B ．50cm f =C ．8cm f =D ．12cm f =【答案】C【解析】【分析】【详解】 根据题意AO ＜OB 可知，A 点成像在B 点，像距大于物距，满足f ＜u ＜2f ，成倒立、放大的实像。
因为AO =10cm ，则f ＜10cm ＜2f即5cm ＜f ＜10cm故选C 。
2．如图是用来研 究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像． 若透镜位置不变，将蜡烛移到刻度为30cm 处，则（ ）A ．A ．移动光屏，可以在屏上得到倒立放大的像B ．移动光屏，可以在屏上得到倒立缩小的像C ．移动光屏，可以在屏上得到正立放大的像D ．不论光屏移到什么位置， 都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm 时，可以在光屏上得到与物体等大的像，所以f=15cm ； 将蜡烛移到刻度为30cm 处时，物距为10cm ，即u ＜f ，所以应该成正立、放大的虚像，故在光屏上看不到；故选D ．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f 为A ．2厘米＜f ＜4厘米B ．4厘米＜f ＜5厘米C ．5厘米＜f ＜8厘米D ．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确．故选B.4．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．5．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A ．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B ．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C ．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。
备战中考物理复习凸透镜专项易错题含答案解析
一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是（）A．该凸透镜的焦距是 30cmB．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像【答案】BCD【解析】【分析】【详解】A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则===f u v230cm则焦距为15cm，故A项错误；B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm 之间时，可以再次成清晰的像，故B项正确；C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。
故选BCD。
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。
中考物理 凸透镜成像的规律 培优 易错 难题练习(含答案)含答案
一、初中物理凸透镜成像的规律1．某凸透镜成像时，像距v跟物距u之间关系的图像如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小C．当u<16cm时，该凸透镜可作放大镜使用D．当u=20cm时成放大的像，投影仪就是根据这一原理制成的【答案】B【解析】【分析】【详解】A．当u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=16cm ，所以f=8cm，即凸透镜的焦距是8cm，故A错误；B．物体从距凸透镜12cm处移动到24cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小，故B正确；C．当u<16cm时，有两种情况：若u<f，则成正立、放大的虚像，应用是放大镜；若f<u<2f，成倒立、放大的实像，应用是投影仪，故C错误；D．u=20cm时，u＞2f，成倒立、缩小的实像，应用是照相机，故D错误。
故选B。
2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A．暗箱应略短一些，得到的像会略大些B．暗箱应略长一些，得到的像会略大些C．暗箱应略短一些，得到的像会略小些D．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。
精选中考物理易错题专题复习凸透镜及答案解析
一、初中物理凸透镜成像的规律1．如图所示，小宇将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜成像规律。
下列说法正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D．蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心【答案】ABC【解析】【分析】【详解】A．根据“无论实像或虚像，物体靠近焦点像都变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，所成的虚像将变小，故A正确；B．能在光屏上成清晰像的是实像，实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续传播，进入人的眼睛，故B正确；C．将蜡烛放在10cm处时，物距为30cm，而焦距为10cm，即物距大于两倍焦距，光屏上能承接到的是倒立缩小的像，故C正确；D．蜡烛燃烧一段时间后变短，根据光的直线传播原理，则成的像会偏向光屏上方，可向下适当调整凸透镜，故D不正确。
故选ABC。
2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。
【详解】A．由题可知，烛焰在光屏上呈现一个清晰的像，则像的性质为倒立、放大的实像。
此时物距为20cm，像距为30cm，则根据成像特点有>>，22f u f>v f则>>>，30cm2ff f220cm可知f>>15cm10cm故A项正确；B．只将透镜向左移动，当蜡烛位于凸透镜一倍焦距以内时，人眼在光屏和透镜之间，可观察到烛焰正立放大的虚像，故B项错误；C．只将透镜向右移动，当蜡烛位于凸透镜二倍焦距以外时，可以成倒立缩小的实像，成在光屏上；故C项正确D．若在透镜和蜡烛之间放近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像，故D项错误。
2023年中考物理复习专题练习(凸透镜成像)
九年级物理复习专题练习（凸透镜成像）凸透镜成像1、在研究凸透镜成像实验时，当烛焰离透镜12厘米时成的是放大的实像，当烛焰离透镜7厘米时成的是放大的虚像，则这个透镜的焦距不可能是下列的( ）。
A．8 cm B．10 cm C．11 cm D．14 cm2、甲、乙两只机械手表放在凸透镜的主光轴上.位置如图所示.手表的正面对着透镜且与主光轴垂直，在透镜的另一侧的适当位置观察两只手表所成的像，应是( ).A.甲手表顺时针转动，与直接看表相同B.甲手表逆时针转动，与直接看表相同C.乙手表顺时针转动，与直接看表相同D.乙手表逆时针转动，但表面的上、下、左、右都颠倒了3、某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离“跟实像到透镜的距离υ之间的关系，则凸透镜的焦距为 ( )A．60 cm B．40 cm C．20 cm D．10 cm4、小明在探究凸透镜成像规律时，做了如下实验：①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图甲所示；②保持该透镜位置不变，将点燃的蜡烛放在图乙所示的位置，移动光屏得到烛焰清晰的像（图中未画出）。
则不正确的是（）A. 实验②中，烛焰在光屏上成放大的像B. 实验②中，像到透镜的距离一定大于15cmC. 若增大蜡烛与透镜的距离，所成的像会变大D. 若使该透镜成虚像，蜡烛与透镜的距离应小于10cm5、在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。
下列说法正确的是( )A. 由甲图可知该透镜焦距为40cmB. 乙图中成的是倒立放大的实像，符合放大镜的成像原理C. 在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理D. 如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像6、用水彩笔在磨砂的电灯泡的侧面画一个你所喜爱的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，下列情形不可能发生的是（）A.能在墙上看到倒立、缩小的所画图案的像B.能在墙上看到倒立、放大的所画图案的像C.只能在墙上看到放大的所画图案的像D.不能在墙上看到所画图案的像1、如图所示，为凸透镜成像的另一拓展规律在照相问题中的运用．即用可变焦距的光学照相机把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄的照相机镜头之间的距离基本不变，但仍可以使底片上所成的像变大．关于这个过程，下列说法中正确的是（）A．焦距变大，像距也变大B．焦距变小，像距也变小C．焦距变大，像距变小D．焦距变小，像距变大7、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置8、小明在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15cm。
中考物理培优 易错 难题(含解析)之凸透镜成像的规律及答案
6．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物距变化的关系图线如图所示．图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是
B、蜡烛处于BC间某一位置时，u＞2f，成倒立、缩小的实像．选项错误．
C、将蜡烛从C移动到B的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．
D、将蜡烛从B移动到A的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．
故选C．
7．把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立等大的实像，若把蜡烛向远离凸透镜方向移动5 cm，并移动光屏，在光屏上可以看到
D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米
【答案】D
【解析】
【详解】
根据凸透镜的成像规律，当 ， ，成倒立、缩小的实像，即 ；由题意可以知道物距 ，像距 ，这种情况是成倒立、缩小的实像，即
化简可得
所以凸透镜的焦距不可能是18cm；当物体远离凸透镜10 cm，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm，物距 ，那么
A．倒立缩小的实像 B．倒立放大的实像
C．正立放大的虚像 D．倒立等大的实像
【答案】A
【解析】
【分析】
【详解】
凸透镜成倒立等大的实像时，物距等于二倍焦距，所以可知凸透镜的焦距应是15cm，此时把蜡烛向远离凸透镜方向移动5 cm，物距变为35cm，物体处于二倍焦距以外，所成的像是倒立缩小的实像，此时的应用是照相机，故应选A．
精选中考物理易错题专题复习凸透镜附答案解析
一、初中物理凸透镜成像的规律1．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。
以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。
故选BC 。
2．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是A．凸透镜的焦距可能是12cmB．照相机利用了这种成像特点C．若在透镜和蜡烛之间放一片近视镜，光屏适当左移可再次出现清晰的像D．蜡烛和光屏不动，透镜向光屏适当移动可再次出现清晰的像【答案】AD【解析】【详解】A、由图可知，像距大于物距，此时凸透镜成倒立放大的实像，物距u=20cm，f<u<2f，即f<20cm<2f，像距大于2倍焦距，v>2f，即30cm>2f，解得10cm<f<15cm，故凸透镜的焦距可能是12cm，A正确；B、此时凸透镜成倒立放大的实像，照相机利用凸透镜成倒立缩小实像的原理制成；故B错误；C、若在透镜和蜡烛之间放一近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像；故C错误；D、蜡烛和光屏不动，透镜向光屏适当移动，当物距、像距与上次正好颠倒时，根据光路可逆的特点知，可再次出现清晰的像，故D正确。
2024年中考物理二轮复习重难点亮点专题精练—探究凸透镜成像规律实验问题
2024年中考物理二轮复习重难点亮点专题精练—探究凸透镜成像规律实验问题1.（2023河南省）在“探究凸透镜成像的规律”实验中：（1）小强发现用凸透镜看远处物体时，可以看见倒立、缩小的像：用该凸透镜看自己的指纹时，能看见正立、放大的像。
由此猜想：凸透镜成像的特点可能与________有关；（2）在光具座上，将蜡烛、光屏安装在凸透镜两侧，调节三者的高度时，_______（选填“需要”或“不需要”）点燃蜡烛；调节高度的目的是使像能呈现在_________；（3）实验中，当蜡烛、透镜和光屏的位置如图所示时，光屏上承接到蜡烛清晰的像（像未画出），这个实验现象可以说明________（选填“放大镜”“投影仪”或“照相机”）的成像特点。
【答案】（1）物距（2）需要光屏中央（3）照相机【解析】（1）观察远近不同的物体，小强看到了不同特点的像，说明凸透镜所成像特点与物距有关。
（2）实验时需要调整烛焰的中心、透镜的中心和光屏的中心在同一高度，为了确定烛焰的中心，需点燃蜡烛，使烛焰的像成在光屏中央。
（3）实验中，当蜡烛、透镜和光屏的位置如图所示，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立缩小的实像，照相机就是利用此原理制成的。
2.（2023武汉）用F为焦点，探究焦距为f的凸透镜成像规律，在实验中；（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中______（填数字序号）区域，像的箭头方向是竖直向______的，像的大小比发光物体要______；（2）将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏上都无法得到发光物体的像。
撤去光屏，从凸透镜右侧向凸透镜看去，观察到发光物体的像，此像到凸透镜的距离______（填“大于”“等于”或“小于”）发光物体到凸透镜的距离。
【答案】（1）③下小（2）大于【解析】（1）如图所示，发光物体到凸透镜的距离即物距大于二倍焦距，根据凸透镜成像规律，像距大于一倍焦距小于二倍焦距，故②④排除；又因为发光物体在透镜主光轴上方，根据过透镜光心的光线不改变传播方向可知像的位置在主光轴下方，故光屏上所成清晰的像在图中③的区域。
2024年中考物理专题复习—用“图像法”突破凸透镜成像规律问题
2024年中考物理专题复习—用“图像法”突破凸透镜成像规律问题一、图像法适合记背困难的同学！①画出坐标轴：纵轴为u，横轴为υ（可颠倒）；②在坐标轴上标出焦距和2倍焦距；③标出点（f，f）；④若u>2f，在u轴找出大于2f的位置，连接（f，f）点，如图中红线，与υ轴的交点在f与2f 之间，说明f<υ<2f，成倒立缩小的实像。
向下画线为倒立，向上画线为正立，υ轴正方向为同侧实像，υ轴负方向为异侧虚像，放大缩小看交点。
下表用于对照检查：u与f关系υ与f关系υ与u关系正倒大小虚实同异侧应用u>2f f<υ<2fυ>u倒立缩小实像异侧照相机u=2fυ=2fυ=u倒立等大实像异侧二倍法测焦距f<u<2fυ>2fυ<u倒立放大实像异侧投影仪u=f不成像，获得平行光测焦距u<fυ>｜u｜正立放大虚像同侧放大镜二、典例引领1.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成清晰的像。
下列说法正确的是（）A.照相机应用了这一成像规律B.所成的像是倒立，放大的实像C.在蜡烛燃烧的过程中，光屏上的像会向下移动D.保持透镜不动，蜡烛向左移动一段距离，它成的像将变大解析：①看图：物距u=15cm，像距υ=30cm，蜡烛燃烧变短→像变矮→上移；②画坐标图，虚线大括号可代表物的大小和像的大小。
2.已知凸透镜的焦距为15cm，下列说法正确的是（）A.当物距为10cm时，成正立、放大的实像B.当物距为10cm时，成倒立、缩小的实像C.当物体从距凸透镜20cm处远离凸透镜时，像逐渐变大D.当物体从距凸透镜20cm处远离凸透镜时，像逐渐变小解析：3.如图所示，烛焰在光屏上刚好成清晰的像。
透镜不动，将蜡烛移至40cm刻度处，移动光屏，在光屏上能观察到（）A.倒立、缩小的实像B.倒立、放大的实像C.正立、放大的虚像D.光屏上不能呈现像解析：看图：物距u=50cm－20cm=30cm，像距υ=80cm－50cm=30cm，则u=υ=2f=30cm，得f=15cm；将蜡烛移至40cm刻度处，有u=10cm<f，成正立、放大的虚像，虚像不能被光屏承接。
中考物理复习凸透镜专项易错题附答案解析
5．黄健同学对凸透镜成像的特点进行了总结，其中正确的是：（）
A．缩小的都是实像，放大的都是虚像
B．实像都是倒立的，虚像都是正立的
C．缩小的像都是倒立的，放大的像都是正立的
D．实像和虚像都可在光屏上呈现
【答案】B
【解析】
【分析】
【详解】
A．当物体在一焦距和二倍焦距之间时，成倒立放大的实像，所以放大的像不一定是虚像，故A项错误；
B．当物距大于一倍焦距时成倒立的实像，当物距小于一倍焦距时成正立的虚像，故B项正确；
C．当物距大于一倍焦距小于二倍焦距时成倒立放大的实像，所以放大的像不一定都是正立的，故C项错误；
D．虚像不是实际光线相交形成的，虚像不能在光屏上呈现，故D项错误。
故选B。
6．某凸透镜成像时，像距v跟物距u之间关系的图像如图所示，下列判断正确的是（ ）
故选B。
7．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（ ）
A． B． C． D．
【答案】B
【解析】
【分析】
【详解】
圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像；圆柱体的左边P在2f以外，所成的像是倒立缩小的实像．当u＞f时，物距减小，像距变大像变大．右边的像距比左边的像距远，符合要求的只有图B．
D．移动光屏，可能在屏上得到正立等大的像
【答案】AB
【解析】
【详解】
如图，物距为
u=40cm−10cm=30cm
时，成倒立、缩小的实像，这是照相机的成像原理，u 2f，所以
30cm 2f
所以凸透镜的焦距范围为：
f 15cm
若透镜位置不变，将蜡烛移到刻度为30cm处，则此时物距为
中考物理复习凸透镜成像的规律专项易错题及答案
A．
B．
C．
D．
【答案】D
【解析】 【分析】 【详解】 将点光源 S 运动的轨迹看成一个物体，在物体上找出四个点：上、下、左、右各一个，利 用凸透镜成像的规律作出像点，可以发现，四个点正好围成一个不规则的圆，且转动方向 为逆时针，所以像点运动图象是选项 D 的形状； 故选 D．
A．凸透镜应放在 C 点右侧 B．凸透镜应放在 B、C 点之间 C．凸透镜应放在 A、B 点之间
D．凸透镜应放在 A 点左侧 【答案】D 【解析】 【分析】 解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于 物距。 【详解】 AB．凸透镜成实像时，物与像在异侧，且物近像远像变大．如果凸透镜放在 C 点右侧，那 么当点光源放在 A 点时，成像在 A 点左侧，而不是右侧的 B，故选项 AB 均错误； C．当光源在 A 点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当 点光源在 B 点时就也会在相对于 B 的另一侧成实像，（也就是 A 的一侧）而不是成像在 C 点．故选项 C 错误； D．如果凸透镜放在 A 点左侧，那么当点光源放在 A 点时，成像在 B 点，当点光源放在 B 点时，成像在 C 点，成像都是虚像．故选项 D 正确． 故选 D．
B．正立的
C．放大的
D．缩小的
【解析】
【详解】
当物距 u=30cm，像距 v=20cm 时，光屏上呈现烛焰清晰的像， 所以
30cm＞2 f ，
2024年中考物理专题复习—凸透镜成像规律重难点大总结
2024年中考物理专题复习—凸透镜成像规律重难点大总结一、凸透镜成像规律1.规律列表2.成像原理图三、显微镜和望远镜四、提醒强调1.凸透镜成实像知识要点①物距大，物体比像大，υ物>υ像②像距大，像比物体大，υ像>υ物③物距小，物体比像小，υ物<υ像④像距小，像比物体小，υ像<υ物2.凸透镜物像间移动规律——物像同侧移动（物体向左移动，像距着向左移动；物体向右移动，像跟着向右移动）物像之间的距离和：u +υ≥4f3.凸透镜焦距越小，会聚能力越强；焦距越大，会聚能力越弱。
4.同一次凸透镜成像实验中，像距变大像变大，像距变小像变小。
五、重难点突破题型1.利用物距、相距判断成像原理，确定焦距范围例1.如图所示，在“探究凸透镜成像规律”的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰的像，下列说法正确的是（）A.该凸透镜的焦距可以是7cmB.保持蜡烛和凸透镜的位置不变，换用焦距更小的凸透镜，将光屏向右移动再次出现清晰的像C.保持凸透镜位置不变，只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像D.将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜例2.在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏固定位置如图，此时在光屏上得到一个清晰的像。
下列说法正确的是（）A.该凸透镜的焦距可能为16cmB.将凸透镜向右适当移动一段距离，仍可在光屏上得到一个清晰的像C.将蜡烛和光屏分别远离凸透镜适当距离，可在光屏上得到倒立、等大的实像D.在蜡烛和凸透镜之间放一个近视镜，仍想在光屏上得到清晰的像，需将蜡烛向右移动例3.同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离υ之间关系的图像如图所示，下列判断正确的是（）A.该凸透镜的焦距是20cmB.当u=15cm时，在光屏上能得到一个缩小的像C.当u=25cm时成放大的像，投影仪就是根据这一原理制成的D.当u=5cm时成正立、放大的虚像，放大镜就是根据这一原理制成的题型2.变换焦距后，为了成清晰像，如何移动物体、透镜、光屏例1.如图，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像（未画出）。
2022年中考物理复习-专题7 透镜及其应用 易错点【有答案】
专题7 透镜及其应用易错点易错点1 对透镜对光的作用理解不透彻凸透镜对光线有会聚作用，凹透镜对光线有发散作用.判断透镜对光线的会聚与发散，并不是看光线经过透镜后是否相交，而是看光线经过透镜后，与原来的传播方向相比是会聚还是发散一般延长入射光线到透镜的另一侧，如图1甲、乙所示，若通过透镜后的光线相对于入射光线的延长线更靠近主光轴，则为会聚作用；反之，则为发散作用.【例题】图中画出了光线通过透镜（图中未画出）的情形。
其中凸透镜是（）A．a B．b、d C．c D．a、b、c、d【解析】从四束光线通过透镜的情形可知，a、b、d的折射光线相对于入射光线是发散的，所以都是凹透镜；只有c，折射光线相对于入射光线是会聚的，是凸透镜。
；故选：C。
易错点2 对凸透镜成像规律的探究易错1、测量凸透镜焦距的常用方法是将凸透镜正对着太阳光，沿光线方向上下移动凸透镜，直到纸屏上出现一个最小、最亮的光斑（即为焦点）为止，用刻度尺测出凸透镜到光点的距离即为该凸透镜的焦距.部分同学操作常见的错误：0凸透镜没有正对着太阳光；@没有找到最小、最亮的光斑.2、在探究凸透成像规律的实验中，在光具座上依次放置蜡烛（已点燃）、凸透镜和光屏，将烛焰、凸透镜和光屏的中心调整在同一高度上后，无论怎样移动光屏，都不能在光屏上得到清晰的像，原因可能是：①蜡烛在焦距以内②蜡烛在焦点上；3烛焰、凸透镜和光.屏三者的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置部分同学在分析上述现象时，容易错误地认为只是其中一个原因造成的.易错点2 不能灵活运用凸透镜的成像规律对于凸透镜成像规律，同学们要牢记：（1）"1倍焦距分虚实"，u=f是成实像与虚像的分界点：u2时，成实像；us时，成虚像；u=时，不成像. （2）"2倍焦距分大小"，u-2f是成放大实像与缩小实像的分界点：u2时，成缩小实像；fku<2时，成放大实像；u=2时，成等大实像.【例题】如果将物体放在凸透镜前20cm处，在屏上得到了一个放大的倒立的像，那么物体在凸透镜前15cm处，下列说法中正确的是（）A．可能成倒立放大的实像B．一定成倒立放大的实像C．可能成正立放大的虚像D．可能成倒立缩小的实像【解析】物体在凸透镜前能成倒立放大的像，说明此时的物距大于一倍焦距小于二倍焦距，即：f＜20cm ＜2f，所以凸透镜的焦距10cm＜f＜20cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律"的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图甲所示。
实验前，让一束平行光射向凸透镜，如图乙所示，移动光屏，直到在光屏上会聚成一点。
实验中，学生多次移动蜡烛和光屏的位置进行实验探究。
探究完成后，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到烛焰清晰的像。
下列有关说法中正确的是（）A．该凸透镜的焦距为60cmB．随着蜡烛燃烧变短，光屏上的像将向上移动C．当学生把蜡烛移动到80cm刻度处，再移动光屏，会成一个倒立、缩小的实像D．小明拿来的眼镜是近视镜【答案】BCD【解析】【详解】A．由焦距的概念可知，f=-=60cm50cm10cm所以该凸透镜的焦距为10cm，A错误；B．凸透镜在光屏上成倒立的实像，随着蜡烛燃烧变短，光屏上的像将向上移动，B正确；C．由甲图知， 80cm刻度处到凸透镜的距离为u=-=80cm50cm30cm所以>=u f20cm2因此在光屏上成一个倒立、缩小的实像，C正确；D．只将光屏远离凸透镜到适当的位置又在光屏上得到蜡烛清晰的像，说明物距不变，像距增大了，也就是眼镜对光具有发散作用，因此小明的眼镜是凹透镜，凹透镜用来矫正近视眼也叫近视镜，D正确。
故选BCD。
2．如图是用来研究凸透镜成像规律的实验图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到一个缩小的像。
若透镜位置不变，将蜡烛移到刻度为30cm处，则A．移动光屏，可能在屏上得到倒立放大的像B．移动光屏，可能在屏上得到倒立缩小的像C．移动光屏，可能在屏上得到正立放大的像D．移动光屏，可能在屏上得到正立等大的像【答案】AB【解析】【详解】如图，物距为u=40cm−10cm=30cm时，成倒立、缩小的实像，这是照相机的成像原理，u>2f，所以30cm>2f所以凸透镜的焦距范围为：f<15cm若透镜位置不变，将蜡烛移到刻度为30cm处，则此时物距为u=40cm−30cm=10cm<cm，此时f<u<2f，移动光屏，可能在屏上得到倒立放大的像，故A A．若5cm<f10符合题意；<cm，此时u>2f，移动光屏，可能在屏上得到倒立缩小的像，故B符合题意；B．若f5C D．根据凸透镜成像规律可知，无论如何移动光屏，光屏上都不可能此正立的虚像，故CD不符合题意。
3．凸透镜成像实验中，移动蜡烛到某位置时，能在光屏上再次成清晰缩小的像，则下列说法能成立的是A．同时移动蜡烛与光屏，且移动距离相同时，有可能在光屏上再次成清晰缩小的像；B．若将一老花镜放到凸透镜前方，光屏远离透镜时能再次会看到烛焰清晰的像；C．换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜：D．保持物体和光屏位置不变，移动凸透镜，一定可以在光屏上得到另一个清晰的像：【答案】CD【解析】【详解】A．物体要成倒立、缩小、实像时物体移动距离应该大于光屏移动距离，故A项不符合题意；B．老花镜是凸透镜，若将一老花镜放到凸透镜前方，则蜡烛发出的光经凸透镜和老花镜后会提前会聚，此时光屏应该靠近透镜才会看到烛焰清晰的像；B项不符合题意；C．换用焦距较小的凸透镜后，相当于增大物距，当物体成实像时，随着物距u增大，像距减小，同时像也在减小。
故要在光屏上成清晰的像，应将光屏向靠近透镜方向移动；C项符合题意；D．根据光路可逆性可知，在保持物体和光屏位置不变时，移动凸透镜，可以光屏上成一个倒立、放大、实像，此时物距刚好是原来的像距，像距刚好是原来物距，D项符合题意；4．某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是A．将蜡烛适当远离透镜，光屏适当靠近透镜B．将蜡烛适当靠近透镜，光屏适当远离透镜C．将透镜适当靠近蜡烛D．将透镜适当靠近光屏【答案】BC【解析】根据凸透镜成实像的规律，要使成像大些，应该减小物距，增大像距，则像变大；A. 将蜡烛适当远离透镜，光屏适当靠近透镜，是增大了物距，减小了像距，像会变小，故A错误；B. 将蜡烛适当靠近透镜，光屏适当远离透镜，即减小物距，增大像距，则像变大，故B正确；C. 将透镜适当靠近蜡烛，此时物距减小，像距增大，像会变大，故C正确；D. 将透镜适当靠近光屏，此时物距增大，像距减小，像会变小，故D错误；故选BC．点睛：要掌握凸透镜成实像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小（反之像变大），这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．5．如图所示，小明将凸透镜（f＝10cm）固定在光具座 40cm 的位置，探究凸透镜的成像规律。
下列说法不正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在 10cm 处，移动光屏，光屏上可得到倒立缩小的清晰像D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像【答案】D【解析】【分析】【详解】A．根据“无论实像或虚像，物靠近焦点像变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，即蜡烛远离焦点，所成的虚像将变小，故A正确；B．发光物体发出的光线经凸透镜折射后是会聚的，经过成像点后是发散的，所以眼睛必须在成像点以外的光线发散区域才能看到这个像；当眼睛在原光屏处不能看到发光体的像，眼睛靠近凸透镜也不能看到像，当眼睛从原光屏位置远离凸透镜，能看到像。
故B正确；C．当蜡烛放在10cm处，物距u＝40cm﹣10cm＝30cm＞2f成倒立缩小的实像，故C正确；D．若在蜡烛和透镜间放一远视眼镜，远视眼镜为凸透镜，对光线有会聚作用，此时所成的像将靠近透镜，所以应向左移动光屏，故D错误。
故选D。
6．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。
下列说法正确的是（）A．此时的成像特点与投影仪相同B．该透镜的焦距满足8cm < f <15cmC．将蜡烛和光屏互换后，光屏上不能承接到清晰的像D．将蜡烛和光屏同时远离凸透镜，可再次承接到清晰的像【答案】B【解析】【分析】【详解】A．由题可知，蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，物距大于像距，光屏上成倒立缩小的实像，与照相机原理相同，故A不正确；B ．由凸透镜成像规律可知，此时物距在二倍焦距以外，像距在一倍焦距和二倍焦距之间，即2f v f >>，2u f >即216cm f f >>，30cm 2f >可得16cm 8cm f >>，15cm f <则8cm 15cm f <<透镜的焦距满足8cm 15cm f <<，故B 正确；C ．由光路可逆原理可知，将蜡烛和光屏互换后，光屏上能承接到清晰的像，故C 项不正确；D ．将蜡烛远离凸透镜时，光屏要靠近凸透镜，才能在光屏上成清晰的像，故D 项不正确。
故选B 。
7．某凸透镜成像时，像距v 跟物距u 之间关系的图像如图所示，下列判断正确的是（ ）A ．该凸透镜的焦距是16cmB ．把物体从距凸透镜12cm 处移动到24cm 处的过程中，像逐渐变小C ．当u <16cm 时，该凸透镜可作放大镜使用D ．当u =20cm 时成放大的像，投影仪就是根据这一原理制成的【答案】B【解析】【分析】【详解】A ．当u =v =2f ，凸透镜成倒立、等大的实像，如图，u =v =2f =16cm ，所以f =8cm ，即凸透镜的焦距是8cm ，故A 错误；B ．物体从距凸透镜12cm 处移动到24cm 处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小，故B 正确；C ．当u <16cm 时，有两种情况：若u <f ，则成正立、放大的虚像，应用是放大镜；若 f <u <2f ，成倒立、放大的实像，应用是投影仪，故C 错误；D ．u =20cm 时，u ＞2f ，成倒立、缩小的实像，应用是照相机，故D 错误。
故选B 。
8．某物理兴趣小组在研究凸透镜成像实验时，如图所示，当蜡烛距透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（）A．像一定是倒立缩小的实像B．该凸透镜的焦距可能为6cmC．当蜡烛向凸透镜靠近时，像一定会变小D．当蜡烛到透镜的距离是4cm时，无论怎样移动光屏都不可能得到烛焰的像【答案】A【解析】【分析】【详解】A．由题意可知，物体经凸透镜后成的是实像。
物距为10cm，像距为6cm，物距大于像距，此时物体在二倍焦距以外，成的是倒立、缩小的实像，故A正确；B．根据凸透镜成像的规律可知10cm＞2ff＜5cm①此时像成在一倍焦距和二倍焦距之间，即f＜6cm＜2f3cm＜f＜6cm②综合①②得3cm＜f＜5cm故B错误；C．凸透镜成实像时，物近像远像变大，当蜡烛向凸透镜靠近时，像一定会变大，故C错误；D．当蜡烛到透镜的距离是4cm时，如果3cm＜f＜4cm物体在一倍焦距和二倍焦距之间，可以在光屏上成倒立、放大的实像，故D错误。
故选A。
9．如图所示，在“用‘凸透镜’观察周围的景物”活动中，小科将印有绿色环保标志“”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变破璃杯与标志之间的距离。
小科站立时透过玻璃杯和水观察。
下列图象中，不可能看到的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．因为装有水的圆柱形玻璃杯，中间厚边缘薄，相当于柱形凸透镜，所以成像时左右颠倒，上下不变。
当物距小于焦距时，成正立放大的虚像，即左右变大，上下不变，故A可能出现，不符合题意；B．当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒变大，上下不变，故B可能出现，不符合题意；C．柱形凸透镜成像时左右颠倒，上下不变，不可能出现左右和上下都颠倒的像，故C不可能出现，C符合题意；D．当物距大于二倍焦距时，成倒立、缩小的实像，左右颠倒变小，上下不变，故D可能出现，不符合题意。
故选C。
10．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>u f30cm2>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。
