斯密特触发器
施密特触发器原理
施密特触发器原理
施密特触发器原理一直是研究电子工程的重要课题，也是电子设备的重要部件。
施密特触发器是一种可以响应输入信号从而触发输出信号的电子元件，能够把输入信号的幅值变化转换成输出信号的时间变化，从而实现信号的放大或抑制、延时或激发，并实现多种电子电路的自动控制功能。
施密特触发器原理主要是基于半导体器件的P-N结反应，由一个PN结组成，在PN结中设置一个基极，在基极处可以控制PN结的导通状态。
当基极电压大于一定值（可以根据不同型号的施密特触发器而变化）时，PN结导通，基极电压下降，PN结断开，基极电压再次升高，PN结又导通，从而实现定时脉冲的产生。
施密特触发器由此实现了电路的自动控制，可以实现定时、定延时、定激励、多种放大或抑制等功能，是电子设备中常用的元件。
施密特触发器原理可以被广泛应用于控制电路中，有着重要的意义。
施密特触发器原理
施密特触发器原理

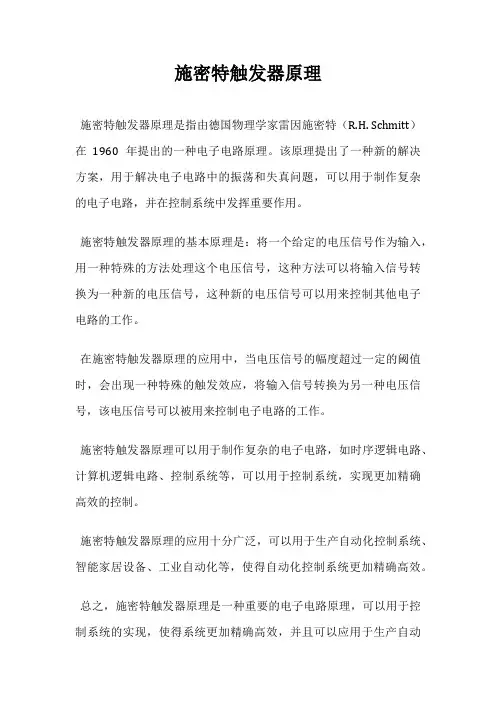

施密特触发器原理是指由德国物理学家雷因施密特（R.H. Schmitt）在1960年提出的一种电子电路原理。
该原理提出了一种新的解决方案，用于解决电子电路中的振荡和失真问题，可以用于制作复杂的电子电路，并在控制系统中发挥重要作用。
施密特触发器原理的基本原理是：将一个给定的电压信号作为输入，用一种特殊的方法处理这个电压信号，这种方法可以将输入信号转换为一种新的电压信号，这种新的电压信号可以用来控制其他电子电路的工作。
在施密特触发器原理的应用中，当电压信号的幅度超过一定的阈值时，会出现一种特殊的触发效应，将输入信号转换为另一种电压信号，该电压信号可以被用来控制电子电路的工作。
施密特触发器原理可以用于制作复杂的电子电路，如时序逻辑电路、计算机逻辑电路、控制系统等，可以用于控制系统，实现更加精确高效的控制。
施密特触发器原理的应用十分广泛，可以用于生产自动化控制系统、智能家居设备、工业自动化等，使得自动化控制系统更加精确高效。
总之，施密特触发器原理是一种重要的电子电路原理，可以用于控制系统的实现，使得系统更加精确高效，并且可以应用于生产自动
化控制系统、智能家居设备、工业自动化等。
施密特触发器内部电路
施密特触发器内部电路施密特触发器，这名字听起来是不是有点拗口？不过没关系，今天咱们就轻松聊聊它，看看这个小家伙在电路里是干嘛的。
施密特触发器就是一种特殊的电路，它的工作方式有点像咱们日常生活中的开关，有时候就是那么简单。
想象一下，开关一打开，电器就欢快地运行起来，关闭的时候又默默无闻。
这施密特触发器呢，差不多也是这个意思。
它有个特殊的本事，能够把模糊的信号变得清晰明了。
说到内部电路，施密特触发器就像是一个小小的迷宫，里面有各种小组件，感觉就像一群小精灵在忙活。
它最基本的结构由比较器和反馈环路组成。
比较器就好比是一个裁判，它用来判断输入信号的电压高低。
想象一下，这个裁判有时候会犹豫不决，输入的信号有点模糊，这时候它就需要施密特触发器的反馈来帮忙。
反馈环路就像是那种忠实的小伙伴，随时提醒裁判该怎么做。
嘿！别小看这反馈环路，它可是起着决定性的作用，能够确保信号在某个阈值上转换，避免了模糊不清的局面。
让咱们更深入一点，施密特触发器的神奇之处在于它的滞后特性。
滞后听起来有点吓人，但其实就是让信号不会在轻微的波动中频繁切换。
就像一个人在犹豫时，突然有人给他指了一条明路，一下子就清晰了。
施密特触发器会设定两个阈值，一个用于信号的上升，一个用于下降。
只要信号穿越这两个阈值，施密特触发器就会果断做出反应。
这就像是生活中的一次重要决策，得到了鼓励和指引，才敢迈出那一步。
在各种电子应用中，施密特触发器可是个常客。
比如在噪声控制、信号整形、振荡器等场合，它简直就像是无所不能的超级英雄。
要是没有它，许多电路的性能肯定会打折扣。
想想如果信号总是模糊不清，简直是个灾难嘛，谁都没法工作，简直比上班迟到还要糟糕。
施密特触发器能够把这种情况化解，给人一种踏实感。
嘿，聊到这里，可能有人会问，施密特触发器的应用具体是什么呢？举个简单的例子，想象一下一个灯泡的开关。
按下开关，灯亮了，再按一下，灯灭了。
这听起来简单，可是当你有时候一按，灯不亮了，再按一下又亮了，那可就麻烦了。
施密特触发器电路及工作原理详解
施密特触发器电路及工作原理详解施密特触发器电路及工作原理详解什么叫触发器施密特触发电路（简称）是一种波形整形电路，当任何波形的信号进入电路时，输出在正、负饱和之间跳动，产生方波或脉波输出。
不同于比较器，施密特触发电路有两个临界电压且形成一个滞后区，可以防止在滞后范围内之噪声干扰电路的正常工作。
如遥控接收线路，传感器输入电路都会用到它整形。
施密特触发器一般比较器只有一个作比较的临界电压，若输入端有噪声来回多次穿越临界电压时，输出端即受到干扰，其正负状态产生不正常转换，如图1所示。
图1 (a)反相比较器 (b)输入输出波形施密特触发器如图2 所示，其输出电压经由R1、R2分压后送回到运算放大器的非反相输入端形成正反馈。
因为正反馈会产生滞后（Hysteresis）现象，所以只要噪声的大小在两个临界电压（上临界电压及下临界电压）形成的滞后电压范围内，即可避免噪声误触发电路，如表1 所示图2 (a)反相斯密特触发器 (b)输入输出波形表1施密特触发器的滞后特性反相施密特触发器电路如图2 所示，运算放大器的输出电压在正、负饱和之间转换: νO= ±Vsat。
输出电压经由R1 、R2分压后反馈到非反相输入端：ν+= βνO，其中反馈因数=当νO为正饱和状态（+Vsat）时，由正反馈得上临界电压当νO为负饱和状态（- Vsat）时，由正反馈得下临界电压V TH与V TL之间的电压差为滞后电压：2R1图3 (a)输入、输出波形 (b)转换特性曲线输入、输出波形及转换特性曲线如图3(b)所示。
当输入信号上升到大于上临界电压V TH时，输出信号由正状态转变为负状态即：νI ＞V TH→νo = - Vsat当输入信号下降到小于下临界电压V TL时，输出信号由负状态转变为正状态即：νI ＜V TL→νo = + Vsat输出信号在正、负两状态之间转变，输出波形为方波。
非反相施密特电路图4 非反相史密特触发器非反相施密特电路的输入信号与反馈信号均接至非反相输入端，如图4所示。
mos管施密特触发器原理
mos管施密特触发器原理
MOS管施密特触发器是一种常用的数字电路触发器，它利用MOS 场效应管构成的反馈网络来实现正反馈，从而产生双稳态特性。
当输入信号超过一定阈值时，输出状态会发生翻转，这使得MOS管施密特触发器在数字逻辑电路中具有重要的应用。
MOS管施密特触发器的原理可以从多个方面来解释。
首先，从电路结构上来看，MOS管施密特触发器由两个MOS场效应管和若干个被动元件（如电阻、电容）组成。
其中，MOS管的栅极和漏极之间串联了一个正反馈环路，这种反馈结构可以使得输出在输入信号超过一定阈值时产生瞬时的翻转，从而实现触发器的功能。
其次，从工作原理上来看，MOS管施密特触发器利用MOS场效应管的开关特性和正反馈的作用来实现双稳态。
当输入信号超过一定阈值时，反馈环路会使得输出瞬时地改变状态，这种状态的改变又会反过来影响反馈环路，从而保持输出状态的稳定。
这种双稳态的特性使得MOS管施密特触发器可以作为数字存储元件或者时序电路中的重要组成部分。
此外，从信号处理的角度来看，MOS管施密特触发器可以看作
是一种非线性的信号处理器件。
在输入信号超过阈值时，输出会出现明显的跳变，这种非线性特性使得MOS管施密特触发器在数字信号处理和数字逻辑电路中具有重要的应用，例如在数字振荡器、脉冲发生器等电路中起着关键作用。
综上所述，MOS管施密特触发器的原理涉及到电路结构、工作原理和信号处理等多个方面，通过理解这些原理，可以更好地应用和设计MOS管施密特触发器电路。
施密特触发器原理及应用
1.施密特触发器基本原理施密特触发器又称施密特反相器，是脉冲波形变换中经常使用的一种电路。
它在性能上有两个重要的特点：第一，输入信号从低电平上升的过程中，电路状态转换时对应的输入电平，与输入信号从高电平下降过程中对应的输入转换电平不同。
第二，在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的边沿变得很陡。
利用这两个特点不仅能将边沿变化缓慢的信号波形整形为边沿陡峭的矩形波，而且可以将叠加在矩形脉冲高、低电平上的噪声有效地清除。
施密特触发器可以由门电路构成，也可作成单片集成电路产品，且后者最为图1 CMOS施密特触发器逻辑符号及施密特电路的电压传输特性曲线常用。
图1是CMOS集成施密特触发器CD40106逻辑符号与电压传输特性曲线。
2．施密特触发器的应用⑴用于波形变换利用施密特触发器状态转换过程中的正反馈作用，可以把边沿变化缓慢的周期性信号变换为边沿很陡的矩形脉冲信号。
图2的例子中，输入信号是由直流分量和正弦分量叠加而成的，只要以信号的幅度大于V即可在施密特触发器的输T+出端得到同频率的矩形脉冲信号。
图2 用施密特触发器实现波形变换⑵ 用于脉冲的整形在数字系统，常常需要将窄脉冲进行展宽，图3是用CD40106来展宽脉冲宽度的电路及输入、输出波形，它是利用R 、C 充电延时的作用来展宽输出脉冲的，改变R 、C 的大小，即可调节脉宽展宽的程度。
图图 3 施密特触发器实现窄脉冲展宽电路及其波形⑶ 用于单稳态触发器单稳态触发器的工作特性具有如下的显著特点：第一，它有稳态和暂稳态两个不同的工作状态；第二，在外界触发脉冲作用下，能从稳态翻转到暂稳态，在暂稳态维持一段时间以后，再自动返回稳态；V IV t （ms ）t （ms ）第三，暂稳态维持时间的长短取决于电路本身的参数，与触发脉冲的宽度和幅度无关。
由于具备这些特点，单稳态触发器被广泛应用于脉冲整形、延时（产生滞后于触发脉冲的输出脉冲）以及定时（产生固定时间宽度的脉冲信号）等。
施密特触发器 工作原理
施密特触发器工作原理
施密特触发器是一种电子开关，用于在输入信号的上升沿和下降沿之间触发输出。
它具有两个稳定状态，分别称为"低"和"高"。
施密特触发器使用正反馈来增强输入信号的噪声饥饿，
以确保在输入信号存在噪声或干扰的情况下，输出能够稳定触发。
施密特触发器的工作原理如下：
1. 当输入信号从低电平跃升至高电平时，触发器处于"低"状态。
此时，由于正反馈的作用，输出保持在低电平。
2. 当输入信号上升到一个称为上升阈值电压的临界值时，触发器切换到"高"状态。
此时，输出电压快速跃升到高电平。
3. 当输入信号下降到一个称为下降阈值电压的临界值时，触发器切换回"低"状态。
此时，输出电压快速跃降到低电平。
4. 如果输入信号在上升或下降过程中存在噪声或干扰，触发器的阈值可以提供一个安全的边缘，以确保信号的稳定触发。
总之，施密特触发器通过利用正反馈的增强作用，使得输入信号的上升和下降过程中的噪声对触发器的稳定触发不会产生干扰。
它在电子开关和数字电路中广泛应用。
斯密特触发器
斯密特触发器斯密特触发器又称斯密特与非门,就是具有滞后特性得数字传输门、①电路具有两个阈值电压,分别称为正向阈值电压与负向阈值电压②与双稳态触发器与单稳态触发器不同,施密特触发器属于"电平触发"型电路,不依赖于边沿陡峭得脉冲、它就是一种阈值开关电路,具有突变输入——输出特性得门电路、这种电路被设计成阻止输入电压出现微小变化(低于某一阈值)而引起得输出电压得改变、当输入电压由低向高增加,到达V+时,输出电压发生突变,而输入电压Vi由高变低,到达V-,输出电压发生突变,因而出现输出电压变化滞后得现象,可以瞧出对于要求一定延迟启动得电路,它就是特别适用得、从IC内部得逻辑符号与“与非”门得逻辑符号相比略有不同,增加了一个类似方框得图形,该图形正就是代表斯密特触发器一个重要得滞后特性。
当把输入端并接成非门时,它们得输入、输出特性就是:当输入电压V1上升到VT＋电平时,触发器翻转,输出负跳变;过了一段时间输入电压回降到VT＋电平时,输出并不回到初始状态而需输入V1继续下降到VT－电平时,输出才翻转至高电平(正跳变),这种现象称它为滞后特性,VT＋—VT－=△VT。
△VT称为斯密特触发器得滞后电压。
△VT 与IC得电源电压有关,当电源电压提高时,△VT略有增加,一般△VT值在3V左右。
因斯密特触发器具有电压得滞后特性,常用它对脉冲波形整形,使波形得上升沿或下降沿变得陡直;还可以用它作电压幅度鉴别。
在数字电路中它也就是很常用得器件。
施密特触发器施密特波形图施密特触发器也有两个稳定状态,但与一般触发器不同得就是,施密特触发器采用电位触发方式,其状态由输入信号电位维持;对于负向递减与正向递增两种不同变化方向得输入信号,施密特触发器有不同得阀值电压。
门电路有一个阈值电压,当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路得状态将发生变化。
施密特触发器就是一种特殊得门电路,与普通得门电路不同,施密特触发器有两个阈值电压,分别称为正向阈值电压与负向阈值电压。
施密特触发器的触发方式
施密特触发器的触发方式施密特触发器是一种重要的数字电路元件，常用于数字电子设备中。
它的触发方式有两种，即正向触发和负向触发。
下面将分别介绍这两种触发方式。
正向触发是指当输入信号上升到达一个特定的阈值时，触发器的输出状态发生改变。
在正向触发模式下，施密特触发器的输入信号必须从低电平逐渐上升到高电平，并且要达到一个特定的电压阈值，这个阈值称为上升触发电压。
一旦输入信号的电压超过了上升触发电压，触发器的输出将翻转。
换句话说，正向触发器只有在输入信号上升到达阈值时才能触发。
负向触发是指当输入信号下降到达一个特定的阈值时，触发器的输出状态发生改变。
在负向触发模式下，施密特触发器的输入信号必须从高电平逐渐下降到低电平，并且要达到一个特定的电压阈值，这个阈值称为下降触发电压。
一旦输入信号的电压低于下降触发电压，触发器的输出将翻转。
换句话说，负向触发器只有在输入信号下降到达阈值时才能触发。
正向触发和负向触发在实际应用中有不同的使用场景。
正向触发常用于与门电路和计数器电路中，可以实现特定的逻辑功能。
负向触发常用于时钟电路和触摸开关等应用中，可以实现稳定的触发效果。
施密特触发器的触发方式对于数字电路的设计和应用具有重要的意义。
它可以实现信号的稳定触发和逻辑的精确控制，提高数字电子设备的性能和可靠性。
因此，在数字电路设计和应用中，对于施密特触发器的触发方式需要充分理解和应用。
总结起来，施密特触发器有两种触发方式，即正向触发和负向触发。
正向触发是在输入信号上升到达阈值时触发，负向触发是在输入信号下降到达阈值时触发。
这两种触发方式在数字电路的设计和应用中扮演着重要的角色。
了解和掌握这两种触发方式，对于提高数字电子设备的性能和可靠性具有重要意义。
施密特触发器原理
施密特触发器原理施密特触发器（Schmitt Trigger）是一种非线性电路，广泛应用于信号调节和数字电路中。
本文将介绍施密特触发器的原理和工作方式。
1. 施密特触发器的概述施密特触发器是一种具有双阈值的比较器电路，能够将输入信号从模拟域转换为数字域的电路。
它通过正反馈实现了滞回特性，可以抑制输入信号中的噪声和抖动，从而提供了可靠的输出信号。
2. 施密特触发器的工作原理施密特触发器由一个比较器和一个正反馈网络组成。
正反馈网络使得比较器的阈值有两个水平：一个是正向阈值（高电平阈值），另一个是负向阈值（低电平阈值）。
当输入信号超过正向阈值时，输出变为高电平；当输入信号低于负向阈值时，输出变为低电平。
施密特触发器的工作过程可以分为两个阶段：上升沿和下降沿。
•上升沿：当输入信号从低电平变为高电平时，触发器的输出保持低电平，直到输入信号超过正向阈值才将输出切换为高电平。
•下降沿：当输入信号从高电平变为低电平时，触发器的输出保持高电平，直到输入信号低于负向阈值才将输出切换为低电平。
在施密特触发器中，正反馈网络起到了关键作用。
当输出为低电平时，在正反馈网络中的电压分压导致比较器的阈值提高，使得输入信号必须超过一个值才能使输出切换为高电平。
同样地，当输出为高电平时，正反馈网络使比较器的阈值降低，输入信号必须低于另一个值才能使输出切换为低电平。
3. 施密特触发器的应用施密特触发器在数字电路和信号调节中有广泛的应用。
•输入信号消抖：施密特触发器能够抑制输入信号上的噪声和抖动，使输出信号更加稳定，可用于消抖电路的设计。
•信号波形整形：施密特触发器能够将输入信号波形整形为方波信号，便于后续的数字处理。
•触发器设计：施密特触发器本身可以作为一个触发器，用于时序电路的设计。
4. 施密特触发器的优缺点施密特触发器的主要优点在于它能够通过滞回特性抑制输入信号中的噪声和抖动，提供可靠的输出信号。
然而，施密特触发器也有一些缺点：•边沿速度较慢：由于滞回特性的存在，施密特触发器的边沿速度相对较慢，对于高频信号可能会出现失真。
施密特触发器原理
施密特触发器原理
施密特触发器原理是一种重要的电学理论，它可以用来解释电子元件如何被激发，以及其输出的电子信号的特性。
它的名字来自德国科学家施密特（Schmitt），他从1940年代开始研究电子电路，并首先提出了这种理论。
施密特触发器的基本原理是，当输入信号的电压超过一定的阈值时，电子元件会被激活，从而产生一个输出信号。
这个阈值可以被称为“施密特电压”。
当输入信号电压超过施密特电压时，电子元件就会被激活，从而产生一个输出信号。
施密特触发器原理可以用于许多电子电路，例如报警器、安全系统、门锁等。
施密特触发器可以检测到输入信号的电压是否超过了阈值，并将其转换为输出信号，从而实现电子电路的目的。
施密特触发器原理也被用来控制电动机。
当电压超过某个阈值时，触发器会被激活，从而控制电动机的运行。
这种控制机制使电动机能够实现更高精度的控制，并且更加稳定和可靠。
总之，施密特触发器原理是一种非常有用的电学理论，它可以用来解释电子元件的激活和输出电子信号的特性，并可以用于控制电动机的运行。
施密特触发器工作原理
施密特触发器工作原理
施密特触发器是一种常用的数字电子元件，被用于产生一个无噪声的数字信号。
它能够将一个模拟输入信号转换为一个数字输出信号，只有当输入信号达到一定的阈值时才会发生触发。
施密特触发器的工作原理基于正反馈。
它由两个晶体管构成，分别称为P型和N型晶体管。
其中，P型晶体管的基极通过一个电阻与正电源相连，N型晶体管的基极通过一个电阻与负电源相连。
当没有输入信号时，P型晶体管处于截止状态，N型晶体管处
于饱和状态，输出信号为高电平。
当输入信号逐渐上升时，达到P型晶体管的额定阈值电压，P型晶体管将变为饱和状态。
同时由于正反馈，N型晶体管也将进入截止状态，输出信号仍然为高电平。
当输入信号继续上升，超过N型晶体管的额定阈值电压时，N 型晶体管将恢复为饱和状态，输出信号将瞬间下降到低电平。
此时，由于正反馈的作用，P型晶体管也将进入截止状态。
当输入信号开始下降时，N型晶体管继续保持饱和状态，直到达到其额定的下降阈值。
此时，N型晶体管将恢复为截止状态，输出信号将瞬间上升到高电平。
同样，由于正反馈，P型晶体
管也将恢复为饱和状态。
施密特触发器的工作原理可以简单归纳为：当输入信号超过阈值上升时，输出信号保持高电平；当输入信号超过阈值下降时，
输出信号瞬间切换到低电平。
这种触发器具有自持续触发的特性，能够抵抗噪声干扰，并且能够产生一个干净、稳定的数字信号。
斯密特触发器
斯密特触发器斯密特触发器又称斯密特与非门，是具有滞后特性的数字传输门. ①电路具有两个阈值电压,分别称为正向阈值电压和负向阈值电压②与双稳态触发器和单稳态触发器不同,施密特触发器属于"电平触发"型电路,不依赖于边沿陡峭的脉冲. 它是一种阈值开关电路，具有突变输入——输出特性的门电路.这种电路被设计成阻止输入电压出现微小变化（低于某一阈值）而引起的输出电压的改变. 当输入电压由低向高增加，到达V+时，输出电压发生突变，而输入电压Vi由高变低，到达V-，输出电压发生突变，因而出现输出电压变化滞后的现象，可以看出对于要求一定延迟启动的电路，它是特别适用的. 从IC内部的逻辑符号和“与非”门的逻辑符号相比略有不同，增加了一个类似方框的图形，该图形正是代表斯密特触发器一个重要的滞后特性。
当把输入端并接成非门时，它们的输入、输出特性是：当输入电压V1上升到VT＋电平时，触发器翻转，输出负跳变；过了一段时间输入电压回降到VT＋电平时，输出并不回到初始状态而需输入V1继续下降到VT－电平时，输出才翻转至高电平（正跳变），这种现象称它为滞后特性，VT＋—VT－=△VT。
△VT称为斯密特触发器的滞后电压。
△VT与IC的电源电压有关，当电源电压提高时，△VT略有增加，一般△VT 值在3V左右。
因斯密特触发器具有电压的滞后特性，常用它对脉冲波形整形，使波形的上升沿或下降沿变得陡直；还可以用它作电压幅度鉴别。
在数字电路中它也是很常用的器件。
施密特触发器施密特波形图施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。
门电路有一个阈值电压，当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路的状态将发生变化。
施密特触发器是一种特殊的门电路，与普通的门电路不同，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。
施密特触发器工作原理
施密特触发器工作原理
施密特触发器是用来控制计算机中的多重任务进程的一种设备。
它可以用来精确地控制复杂的硬件任务，也可以用来自动化一些时间密切相关的任务。
施密特触发器的工作原理是一种基于时间的触发机制，它通过一种叫做“脉冲触发”的技术，每隔固定的时间发出一个脉冲，以指导多个任务的执行。
施密特触发器的工作方式是这样的：当施密特触发器检测到一个脉冲时，它会开始计时，直到下一个脉冲出现为止。
施密特触发器会记录下这一段时间的起始和结束时间，并将这些时间信息传递给计算机，以便计算机能够按照施密特触发器设定的时间进行任务调度。
施密特触发器可以用来建立各种复杂的时序表，以便让计算机能够按照设定的时间进行任务调度。
它可以用来控制多个任务的执行顺序，以及在不同的硬件和软件之间进行复杂的时间调度。
施密特触发器还可以用来控制多个任务之间的时间间隔，从而让计算机能够在最短的时间内完成复杂的任务。
总之，施密特触发器是一种很有用的设备，可以用来控制多个任务的调度和时间间隔，从而让计算机能够完成复杂的任务。
它是一种基于时间的触发机制，可以每隔固定的时间发出一个脉冲，以指导多个任务的执行。
施密特触发器原理
施密特触发器原理
Schmitt trigger又被称为传统反相执行器，它是一种非线性电路，
是一种集成电路，用于在一定的阈值之上和之下保持输出的稳定。
图中展
示了Schmitt触发器电路的一般结构。
设计的Schmitt触发器有一个反馈
路径，允许更精确的控制输出电平的变化，并增强了系统稳定性。
Schmitt触发器有三个重要参数：触发电压、释放电压和偏置电压。
触发电压是当输入电压超过该值时，输出将从低转换为高。
释放电压是当
输入电压低于该值时，输出将从高转换为低。
偏置电压是在触发电压和释
放电压中间的电压，它用于控制启动振荡的电平。
Schmitt触发器的参数
可以通过调整偏置电压来控制，并由此调整触发电压和释放电压。
Schmitt触发器可以用来消除小幅度抖动，使每次输入变化都会导致
输出的足够大的变化。
它也可以用来消除振荡，它可以安全地抑制振荡，
而不会因控制不当而产生更多的振荡。
Schmitt触发器可以用于检测输入
信号的升降沿，以及实现高斯噪声修正和高通滤波。
另外，Schmitt触发器的设计和构造还能够增强系统的稳定性。
例如，它可以抑制噪声，并减少对环境变化的敏感性，从而增加对输入变化的能力。
数字电路施密特触发器
)VTH
(1 0.5) 5V
I1
7.5V
vO1
VT
(1
R1 R2
)VTH
(1 0.5) 5V
2.5V
VT VT VT 5V
VOH VTH R2
I OH (max)
施密特触发器旳应用
1. 波形变换
1
vI
vO
vO1 VOH
VOL
o VT_
VT+
vvvTTI - +
vO
VOH
VOL
q t pH
86.2
0.439 43.9%
t pH t pL 86.2 110
VL0O
T1 T2
t t
8.3.2 分析RC环形多谐振荡电路，画出各点波形
C
5000pF
R
Rs
1
1
1
vo1
vo2 400Ω vR 100Ω
vo3
G1
G2
G3
1
vo
G4
8.3.3 石英晶体振荡器
1、石英晶体电路符号和选频特征
VT
VT+
(1
R1 R2
)VTH
(3) υI1 VTH电路,维持 υ O=VOH 不变
(4)当υI下降, υI1也下降 ,只要υI1 > VTH， 则保持 υo =VOH
当 υI1 =VTH，电路产生如下正反馈 ：
R2
G1
G2
vI↓
vI1↓ vO1↑
vO↓ vI
R1
1
1
vO
vO= VOL
vI1
vO1
3. 振荡周期旳计算
T1 : vI(0+) 0；vC() VDD =RC, t = t2-t1
施密特触发器原理及应用
施密特触发器原理及应用施密特触发器由两个比较器组成，一个用于正向比较，一个用于反向比较。
当输入信号高于一定的阈值时，正向比较器输出高电平，反向比较器输出低电平；当输入信号低于另一定的阈值时，正向比较器输出低电平，反向比较器输出高电平。
当输入信号在阈值之间变化时，输出状态保持不变，这就是滞回特性。
1.数字电路中的应用：施密特触发器可以用于数字系统中的时钟信号整形和去除抖动。
由于施密特触发器具有滞回特性，可以抵抗输入信号的噪声和干扰，从而保证输出信号的稳定性。
在时钟信号整形中，输入的时钟信号经过施密特触发器的滞回特性，可以消除输入信号的抖动，保证输出的时钟信号为稳定的高电平或低电平。
同时，施密特触发器还可以用于数字信号的处理和数字逻辑门的设计中。
2.模拟电路中的应用：施密特触发器可以用于模拟电路中的信号整形和电平修正。
在信号整形中，输入信号经过施密特触发器的滞回特性，可以将输入的非稳定信号转化为稳定的方波信号，从而便于后续的处理和分析。
在电平修正中，施密特触发器可以根据输入信号的幅度来调整输出信号的幅度，使其在一定范围内得到修正和调整。
此外，施密特触发器还可用于振荡器设计、电压比较器、数据恢复电路等领域。
在振荡器设计中，施密特触发器可以提供稳定的振荡频率和输出波形；在电压比较器中，施密特触发器可以通过调整阈值来实现不同电平的比较；在数据恢复电路中，施密特触发器可以通过滞回特性来恢复失真或扩展输入信号。
总之，施密特触发器是一种重要的非线性电子电路，其滞回特性能够保证输出信号的稳定性和准确性。
在数字电路和模拟电路中，施密特触发器具有广泛的应用，为信号处理和电路设计提供了可靠的工具和方法。
数字模拟电路相关名词小结
1.斯密特触发器：密特触发器又称斯密特与非门，该器件既可以像普通“与非门”那样工作，也可以接成斯密特触发器来使用。
斯密特触发器具有如下两个特点：1）电路具有两个阈值电压，分别称为正向阈值电压和负向阈值电压；2）斯密特触发器属于“电平触发型”电路，不依赖于边沿陡峭的脉冲。
当输入电压V1上升到VT＋电平时，触发器翻转，输出负跳变；过了一段时间输入电压回降到VT＋电平时，输出并不回到初始状态而需输入V1继续下降到VT－电平时，输出才翻转至高电平（正跳变）。
2.555定时器：是一种模拟和数字功能相结合的中规模集成器件。
由两个电压比较器、简单的SR锁存器、放电三极管、分压器组成。
作用：1）组成斯密特触发器（阈值输入端和出发输入端相连）；2）组成单稳态触发电路（通过电容充放电）；3）组成多谐振荡器。
；3.多谐振荡器：是一种能产生矩形波的自激振荡器，也称矩形波发生器。
“多谐”指矩形波中除了基波成分外，还含有丰富的高次谐波成分。
多谐振荡器没有稳态，只有两个暂稳态。
在工作时，电路的状态在这两个暂稳态之间自动地交替变换，由此产生矩形波脉冲信号，常用作脉冲信号源及时序电路中的时钟信号。
4.组合逻辑电路：其输出状态在任何时刻只取决于同一时刻的输入状态，而与电路原来的状态无关。
1）无反馈延迟同路；2）不含记忆元件。
5.组合逻辑电路的竞争冒险：实际上信号经过逻辑门电路都需要一定的时间。
由于不同路径上门的级数不同，信号经过不同路径传输的时间不同。
或则门的级数相同，而各个门延时时间的差异也会造成传输时间的差异。
因此，电路在信号电平变化的瞬间，可能与稳态下的逻辑功能不一致产生错误输出。
消除竞争冒险的方法：1)发现并消除互补项相乘；2）输出端并联电容器；6.编码器：能够把数字、字母变换成二进制数码的电路；译码器：编码器的逆过程。
7.在大多数数字系统中，除了进行逻辑运算和数字运算的组合逻辑电路之外，还需要存储功能电路，组合电路和存储电路相结合可以构成时序逻辑电路。
