机械设计期中考试题目
钳工期中考试
基本信息： [矩阵文本题] *姓名：________________________班级：________________________1. 机器上所有零件都必须进行金属切削加工。
[判断题]对错(正确答案)2. 零件毛坯的制造方法有锻造、铸造和焊接等。
[判断题]对(正确答案)错3. 可用机械加工方法制作的零件，都可由钳工完成。
[判断题]对错(正确答案)4. 普通钳工主要从事工具、模具、夹具、量具及样板的制作和修理工作。
[判断题]对错(正确答案)5. 机械工程图样上，常用的长度单位是 mm 。
[判断题]对(正确答案)错您的姓名： [填空题] *_________________________________6. 内径千分尺刻线方向与外径千分尺刻线方向()。
[单选题] *A、相同B、相反(正确答案)C、相同或相反7. 发现精密量具有不正常现象时，应()。
[单选题] *A、报废B、及时送交计量检修单位检修(正确答案)C、继续使用8. 用百分表测量平面时，触头应与平面()。
[单选题] *A、倾斜B、垂直(正确答案)C、水平9. 用万能游标量桷器测量工件，当测量角度大于90°小于180°时，应加上一个()。
[单选题]A 、90 °(正确答案)B 、180°C 、360°10. 一次安装在方箱上的工件，通过方箱翻转，可划出()方向的尺寸线。
[单选题]A、二个B、三个(正确答案)C、四个11. 1/50mm 游标卡尺，游标上 50 小格与尺身上() mm 对齐。
[单选题]A 、49(正确答案)B 、39C 、1912. 一般划线精度能达到()。
[单选题]A 、0．025~0．05mmB 、 0．25~0．5 mm(正确答案)C 、0．25mm 左右13. 分度头的手柄转 1 周时，装夹在主轴上的工件转()。
[单选题]A 、1 周B 、40 周C 、1/40 周(正确答案)14. 用万能游标量桷器测量工件，当测量角度大于90°小于180°时，应加上一个()。
机械设计基础 期中考试答案

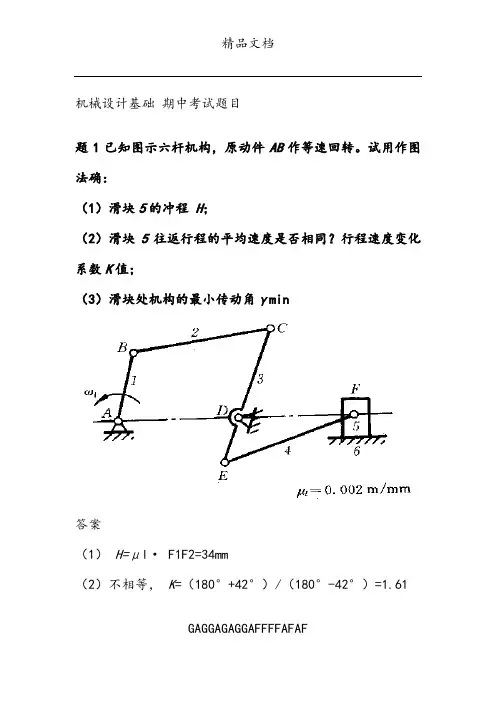

机械设计基础期中考试题目题1已知图示六杆机构，原动件AB作等速回转。
试用作图法确：（1）滑块5的冲程 H；（2）滑块5往返行程的平均速度是否相同？行程速度变化系数K值；（3）滑块处机构的最小传动角γmin答案（1）H=μl· F1F2=34mm（2）不相等， K=（180°+42°）/（180°-42°）=1.61GAGGAGAGGAFFFFAFAF（3）γmin=69°题2图示偏心圆盘凸轮机构中，已知圆盘凸轮以ω=2rad/s 转动，转向为顺时针方向，圆盘半径GAGGAGAGGAFFFFAFAFR=50mm；当凸轮由图示位置转过90°时，从动件的速度为ν=50mm/s。
试求：（1）凸轮的偏心距e；（2）凸轮转过90°时，凸轮机构的压力角αk ；（3）凸轮转过90°时，从动件的位移hk；（4）从动件的行程h。
答案(1)凸轮偏心距。
利用速度瞬心，几何中心O即为速度瞬心p，可得ν=eω，求得e=25mm。
（2）凸轮转过90°时，从动件在K点接触，其压力角为αk。
e/sinαk =R/sinθ；当θ=90°时，αk达到最大值。
GAGGAGAGGAFFFFAFAFαk=arcsin(e/R)=30°（3）凸轮转过90°时，从动件的位移为h K。
（4）从动件在F点接触时为最大位移，即行程为h，此时αF=0。
GAGGAGAGGAFFFFAFAF题 3 凸轮为偏心轮如图，已知参数R=30mm，loA=10mm，e=15mm，rT=5mm，E，F为凸轮与滚子的两个接触点。
求（1）画出凸轮轮廓线（理论轮廓线），求基园r0；（2）E点接触时从动件的压力角αE； (3) 从E到F接触凸轮所转过的角度φ；（4）由E点接触到F点接触从动件的位移S；(5）找出最大αmax的位置。
GAGGAGAGGAFFFFAFAFGAGGAGAGGAFFFFAFAF答案题4图示锥齿轮组成的差速器。
机械基础期中考试卷
《机械基础》期中考试卷班级姓名得分一、填空题（35分）1、机械基础课程内容主要包括、、和的基础知识。
2、计算机是用来实现变换的机器。
3、机器是人们根据使用要求而设计的一种执行的装置，其用来或能量、物料与信息，从而人类的体力劳动和脑力劳动。
4、V带是一种接头的环形带，其工作面是与轮槽相接触的，带与轮槽地面。
5、普通V带的标记由、和三部分组成。
6、安装V带带轮时，两带轮的轴线应相互，两带轮轮槽的对称平面应。
7、在窄V带的标记SPB 1500 GB/T11544—1997中，SPB表示，1500表示。
8、同步带最基本的参数是。
9、细牙螺纹适用于零件的连接和机构的调整。
10、螺旋传动常用的类型有、和。
11、差动螺旋传动中，活动螺母可以产生的位移，因此可以方便地实现调节。
12、套筒滚子链常用的接头形式有、和等。
13、渐开线的形状取决于的大小。
14、齿轮传动的传动比，指主动轮与从动轮的之比，与齿数成比，用公式表示为。
15、在一堆齿轮传动中，两齿轮中心距稍有变化，其瞬时传动比能，这种性质称为传动的可分离性。
二、选择题（20x1.5=30分）1、在内燃机曲柄滑块机构中，连杆是由连杆盖、连杆体、螺栓以及螺母等组成。
其中，连杆属于（），连杆体、连杆盖属于（）。
A、零件B、机构C、构件2、（）是用来变换物料的机器。
A、电动机B、手机C、缝纫机3、机器和机构的本质区别在于（）A、是否做功或实现能量转换B、是否由许多构件组合而成C、各构件间是否产生相对运动4、车床床鞍的移动采用了（）的传动形式。
A、螺母固定不动，螺杆回转并作直线运动B、螺杆固定不动，螺母回转并作直线运动C、螺杆回转，螺母移动5、在一般机械传动中，应用最广的带传动是（）。
A、平带传动B、普通V带传动C、同步带传动6、在相同的条件下，普通V带横截面尺寸（），其传递的功率也（）。
A、越小越大B、越大越小C、越大越大7、在V带传动中，带的根数是由所传递的（）大小确定的。
机械设计基础期中考试题要点

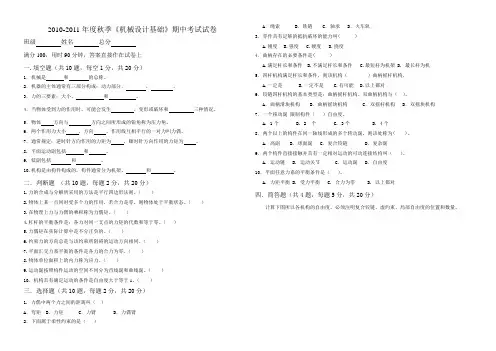

2010-2011年度秋季《机械设计基础》期中考试试卷班级姓名总分满分100，用时90分钟，答案直接作在试卷上一.填空题（共10题，每空1分，共20分）1．机械是和的总称。
2．机器的主体通常有三部分构成：动力部分、、。
3．力的三要素：大小、和。
4．当物体受到力的作用时，可能会发生、变形或破坏和三种情况。
5．物体方向与方向之间所形成的锐角称为压力角。
6．两个作用力大小，方向，作用线互相平行的一对力叫力偶。
7．通常规定：逆时针方向作用的力矩为，顺时针方向作用的力矩为。
8.平面运动副包括和。
9.低副包括和。
10.机构是由构件构成的，构件通常分为机架、和。
二．判断题（共10题，每题2分，共20分）1.力的合成与分解所采用的方法是平行四边形法则。
（）2.物体上某一点同时受多个力的作用，若合力是零，则物体处于平衡状态。
（）3.在物理上力与力臂的乘积称为力偶矩。
（）4.杠杆的平衡条件是：各力对同一支点的力矩的代数和等于零。
（）5.力偶矩在实际计算中是不分正负的。
（）6.约束力的方向总是与该约束所阻碍的运动方向相同。
（）7.平面汇交力系平衡的条件是各力的合力为零.（）8.物体单位面积上的内力称为应力。
（）9.运动副按照构件运动的空间不同分为直线副和曲线副。
（）10.机构具有确定运动的条件是自由度大于等于1。
（）三．选择题（共10题，每题2分，共20分）1.力偶中两个力之间的距离叫（）A．弯矩 B．力矩 C．力臂 D．力偶臂2．下面属于柔性约束的是（）A．绳索 B．铁链 C．轴承 D．火车轨3.零件具有足够的抵抗破坏的能力叫( )A.刚度B.强度C.硬度D.挠度4．曲柄存在的必要条件是( )A.满足杆长和条件B.不满足杆长和条件C.最短杆为机架D. 最长杆为机5．四杆机构满足杆长和条件，则该机构（）曲柄摇杆机构。
A.一定是B.一定不是C.有可能D.以上都对6．铰链四杆机构的基本类型是：曲柄摇杆机构、双曲柄机构与（）。
机械设计期中考试和答案
杭州师范大学钱江学院2010 —2011学年第二学期期中试卷________ __专业《 机械设计》答案一、单选题（在每小题的四个备选答案中选出一个正确答案，并将正确答案的序号填入题后的横线上。
每小题2分，共20分。
）1.螺纹联接防松的根本问题在于 C 。
A 、增加螺纹联接的轴向力B 、增加螺纹联接的横向力C 、防止螺纹副的相对转动D 、增加螺纹联接的刚度 2．普通螺栓受横向工作载荷时，主要靠 B 来承担横向载荷。
A 、挤压力B 、摩擦力C 、剪切力3．变应力特性可用σmax 、σmin 、σa 、σm 、r 等五个参数中的任意 B 个来描述。
A ．一个 B ．两个 C ．三个 D ．四个 4. 带传动工作时产生弹性滑动是因为 B 。
A ．带的预紧力不够B ．带的紧边拉力和松边拉力不等C ．带绕过带轮时有离心力D ．带和带轮间的摩擦力不够的弹性滑动 5．在圆柱齿轮传动中，齿轮直径不变而减小模数，对轮齿的弯曲强度是 A A. 下降 B.不变 C.提高 D.不确定 6．在常用的螺纹联接中，自锁性能最好的螺纹是 A 。
A 、三角形螺纹B 、梯形螺纹C 、锯齿形螺纹D 、矩形螺纹 7．链传动中链节数取偶数，链轮齿数取奇数，最好互为质数，其原因是 A 。
A ．磨损均匀 B.具有抗冲击力 C.减少磨损与胶合 D.瞬时传动比为定值 8．带传动主要是依靠 C 来传递运动和功率的。
A ．带与带轮接触面之间的正压力B ．带的紧边拉力C.带与带轮接触面之间的摩擦力 D ．带的初拉力9. 标准平键的承载能力通常取决于 CA 键的抗剪强度 B.键的弯曲强度C.键联接工作表面的挤压强度D.轮毂的挤压强度 10.齿轮的齿面疲劳点蚀首先发生在 A 的部位。
A ．靠近节线的齿根表面上 B.靠近节线的齿顶表面上； C ．在节线上 D.同时在齿根和齿顶表面上。
二、填空题（每空1分，共20分。
）1．滚子链是由滚子、套筒、销轴、内链板和外链板所组成，其 套筒和内链板 之间外链板与销轴之间分别为过盈配合，而 滚子与套筒 之间、 套筒与销轴 之间分别为间隙配合。
北交机械原理期中期末考试题
北 京 交 通 大 学 考 试 试 题课程名称：机械原理（B ）A 卷 2005--2006学年第2学期 出题教师：房海蓉，张英，王青温1、 （13分）试计算图示机构的自由度。
（若有复合铰链、局部自由度或虚约束，必须明确指出。
〕并指出杆组的数目与级别以及机构级别。
LG题2 2、（12分）图示机构中，已知各构件尺寸、位置及v 1 （为常数）。
试用相对运动图解法求构件5的角速度5ω及角加速度 α5 。
(比例尺任选。
)3、（10分）图示为平底从动件偏心圆凸轮机构，Q为生产阻力， 转动副的摩擦圆及滑动摩擦角ϕ 已示于图中。
试(1)在图中画出各运动副反力的作用线及方向；(2)写出应加于凸轮上驱动力矩d M 的表达式， 并在图中标出方向。
（注： 不 必求解各力大小及力矩大小。
) 4、 （10分）现 需 设 计 一 铰 链 四 杆 机 构, 已 知 摇 杆 CD 的 长 度 l CD =150 mm ,摇 杆 的 两 极 限 位 置 与 机 架 AD 所 成 的 角 度 90,3021==ϕϕ, 机 构 的行 程 速 比 系 数 K =1, 试 确 定 曲 柄 AB 和 连 杆 BC 的 长 度 。
ba题55、 （10分）在图示的凸轮机构中，画出凸轮从图示位置转过︒60时从动件的位置及从动件的位移s 。
6、 （10分）一对按标准中心距安装的外啮合渐开线直齿圆柱标准齿轮，其小齿轮已损坏，需要配制，今测得两轴中心距mm 310=a ，大齿轮齿数z 2100=，齿顶圆直径4082a =d mm ，α220=，1a =*h ，c *=025.，试确定小齿轮的基本参数及其分度圆和齿顶圆的直径。
7、 （12分）轮 系 如 图， 已 知 z 1 ＝22，z 2 =33，z 3 =88，z 4 =z 6， 求 传 动 比i 16。
8、（13分）图示为作用在机器主轴上一个工作循环内驱动力矩M d 的变化规律。
设阻力矩r M 为常 数，平均转速 1000m =n r/min ，试求： (1)阻力矩r M ；(2)最大盈亏功max W ∆；(3)若速度不均匀系数为0.05，应装在主轴上飞轮的转动惯量 J F 。
机械设计期中试卷
《机械设计》期中考试试卷班级学号姓名得分一、选择题（每小题1分，共80分）：机械零件的强度部分：1、下列四种叙述中，___D___是正确的。
A．变应力只能由变载荷产生 B．变应力只能由静载荷产生C．静载荷不能产生变应力 D．变应力也可能由静载荷产生2、某零件的应力变化规律如下图所示，则该变应力的循环特性系数 r 为___B _。
A．0.24 B．–0.24C．4.17 D．–4.173、应力的变化规律如上题图所示，则应力幅σa和平均应力σm分别为___A___。
A．σa = 80.6 MPa，σm = 49.4 MPa B．σa= 80.6 MPa，σm= -49.4 MPaC．σa= 49.4 MPa，σm= -80.6 MPa D．σa= -49.4 MPa，σm= -80.6 MPa4、零件的工作安全系数为___C____。
A．零件的极限应力比许用应力 B．零件的工作应力比许用应力C．零件的极限应力比零件的工作应力 D．零件的工作应力比零件的极限应力5、45钢的对称疲劳极限σ-1=270MPa，疲劳曲线方程的幂指数m=9，应力循环基数 N0=5×106次，当实际应力循环次数 N =104次时，有限寿命疲劳极限为___A__MPa。
A．539 B．135 C．175 D．4176、零件的截面形状一定，如绝对尺寸（横截面尺寸）增大，疲劳强度将随之__C___。
零件表面经淬火、氮化、喷丸及滚子碾压等处理后、其疲劳强度___A____。
A．增高 B．不变 C．降低 D．提高或不变（高低不能确定）7、当形状、尺寸、结构相同时，磨削加工的零件与精车加工相比，其疲劳强度__A___。
A．较高 B．较低 C．相同 D．相同或较低8、绘制零件的σm -σa极限应力简图时，所必须的已知数据是___C___。
A．σ -1, σ0, σS，kσ B．σ-1, σ0 , ψσ， Kσ(大写K)C．σ -1, σ0, σS， Kσ(大写K) D．σ-1, σS, ψσ， kσ9、在图示的σm-σa极限应力简图中，如工作应力点M所在的ON线与横轴间夹角θ=45°，则该零件受的是___D___。
1516机械设计基础期中考试试卷-答案
诚信应考，考试作弊将带来严重后果！华南理工大学本科生期中考试卷《机械设计基础》注意事项：1. 开考前请将密封线内各项信息填写清楚；2. 所有答案请直接答在答题卡上；3．考试形式：闭卷；4. 本试卷共（50 ）小题，每小题答对2分，满分100分，考试时间120分钟。
答题卡使用说明：1.请将对应题号的认为是正确或最接近正确的答案号涂黑，例如某题你认为正确或最接近正确的答案是C，则应：2.0分。
答题可用工具：计算器、2B铅笔、橡皮。
1-10 题来自以下概念题：1. 一对圆柱齿轮传动，通常把小齿轮的齿宽取值略大于大齿轮，其主要目的是。
（A）使小齿轮的强度比大齿轮高一些（B）减小传动中的动载荷（C）为了便于安装，保证接触线长度（D）避免沿齿向载荷分布不均2. 为了提高齿轮的齿根弯曲疲劳强度，可以________。
（A）加大中心距（B）减小齿宽系数（C）加大模数（D）减小啮合角3．在齿面硬度≤350HBS的闭式钢制齿轮传动中，设计计算时首先应_______ 。
（A）保证齿面接触疲劳强度（B）保证齿根弯曲疲劳强度（C）防止齿面胶合（D）限制发热量4. 一单级斜齿减速箱，齿轮参数为m n=2.5mm，z1=15，z2=38；其中心距为70mm，则斜齿轮的螺旋角为_______。
（A）20.3°（B）12.9°（C）17.6°（D）18.8°5. 渐开线齿轮实现连续传动时，其重合度为。
（A）ε＜0 （B）ε＝0 （C）ε＜1 （D）ε≥16.一对相啮合的圆柱齿轮的Z 2＞Z 1，b 1＞b 2，其接触应力的大小是 。
（A ） H2H1σσ= （B ） H1σ＜H2σ（C ） H1σ＞H2σ （D ） 可能相等，也可能不等 7. 当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是 。
（A ） 基圆半径不变 （B ） 啮合角不变 （C ） 节圆半径不变 （D ） 压力角不变8. 在下列机构中，不能把回转运动转为直线运动的是 。
华东交通大学机械原理期中考试复习题
3．5．已知一渐开线标准直齿圆柱齿轮，齿数z=25，齿顶高系数ha*=1，顶圆直径 da=135mm，则其模数大小应为________。
（）(A) 2mm； (B) 4mm； (C) 5mm； (D) 6mm。
6．齿轮传动的中心距大于标准中心距时，其传动比__________。
（）(A) 增大； (B) 减小； (C) 不变； (D) 不确定。
3.铰链四杆机构共有[ ]个绝对瞬心。
A) 6 B) 4 C) 3 D) 26.齿轮齿廓上的渐开线在[ ]上的压力角、曲率半径最小。
A)根圆； B)基圆； C)分度圆； D)齿顶圆。
8.平面运动副所提供的约束为[ ]A.1B.2C.1或2D.313.设计连杆机构时，为了具有良好的传动条件，应使[ ]。
A）传动角大一些，压力角小一些；B）传动角和压力角都小一些；C）传动角和压力角都大一些。
D) 传动角小一些和压力角大一些。
14. 下面四个机构运动简图所示的铰链四杆机构中，图[______]是曲柄摇杆机构。
A) a； B) b； C) c； D) d。
1.一个K大于1的铰链四杆机构与一个K=1的对心曲柄滑块机构串联组合，该新机构的行程速比系数K的取值为[ ]。
A）大于1 B）小于1 C）等于1 D）等于22.[ ]盘形凸轮机构的压力角恒等于常数。
A)摆动尖顶推杆 B）直动滚子推杆 C）摆动平底推杆 D）摆动滚子推杆3.渐开线在基圆上的压力角为[ ]。
A）20︒ B）0︒ C）15︒ D）25︒4.渐开线齿轮齿条啮合时，当齿条相对齿轮作远离圆心的平移时，其啮合角[ ]。
A)加大； B)不变； C)减小。
7.平面四杆机构中，是否存在死点，取决于[______]是否与连杆共线。
A)主动件 B)从动件 C)机架 D)摇杆8.为使凸轮机构的滚子从动件实现预期的运动规律，设计时必须保证关系式[ ]。
A)滚子半径rr≤凸轮理论轮廓外凸部分的最小曲率半径ρminB)滚子半径rr≥凸轮理论轮廓外凸部分的最小曲率半径ρminC)滚子半径rr< 凸轮理论轮廓外凸部分的最小曲率半径ρminD)滚子半径rr不受任何限制12.一个渐开线直齿圆柱齿轮上有[ ]个节圆。
液压传动本科-期中考试-答案
鲁东大学2011—2012 学年第一学期期中考试2009级机械设计制造及其自动化专业本科卷课程名称液压传动课程号（ 2812050 ）考试形式（开卷）时间（100 分钟）一、填空题（本题共 10 小题，满分10 分）1.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。
2.变量泵是指（排量）可以改变的液压泵，常见的变量泵有(单作用叶片泵)、(径向柱塞泵)、(轴向柱塞泵)。
其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。
3.液压油选用首先要考虑（粘度）。
4.两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联时，其转速为（高速）；两马达并联时，其转速为（低速），而输出转矩（增加）。
串联和并联两种情况下回路的输出功率（相同）。
5. 液体流动时，液体内任意一点处的压力、速度和密度都不随时间而变化，这种流动称为（恒定流动）。
6.液体的流动状态可以通过（雷诺数）来判断。
7.双作用叶片泵的定子曲线由两段（大半径圆弧）、两段（小半径圆弧）及四段（过渡曲线）组成，吸、压油窗口位于（过渡曲线）段。
8.为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽），使闭死容积由大变少时与（压油）腔相通，闭死容积由小变大时与（吸油）腔相通。
9.在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。
10.外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油）腔，位于轮齿逐渐进入啮合的一侧是（压油）腔。
1.流量可改变的液压泵称为定量泵。
（×）2. 液压系统中，两种不同粘度的油液混合起来称为调和油。
（√）3. 恒定流动中，流过各截面的不可压缩流体的流量是可变的。
（×）4. 液体流过突然变化的截面时，发生紊动现象，造成局部压力损失。
（√）5.流体在管道中作稳定流动时，同一时间内流过管道每一截面的质量相等。
上海技师学院广州职业技术学院试题选择题含答案 《机械制造工艺基础》期中考试
2019-2020-2《机械制造工艺基础》期中考试【复制】本试卷适用于18数控51、52班一、单选题，将正确答案的编号填在括号里。
（每题2分，共80分）基本信息：[矩阵文本题] *1. 切削加工时，须有一个进给运动的有（）。
[单选题] *A 刨斜面(正确答案)B 磨外圆C 铣斜齿D 滚斜齿2. 调整好切削用量后，（）过程中切削宽度、切削深度是变化的。
[单选题] *A 车削B 刨削C 铣削(正确答案)D 镗削3. 刀具的刃倾角在切削中的主要作用是（）。
[单选题] *A 使主切削刃锋利B 减小摩擦C 控制切削力大小D 控制切屑流出方向(正确答案)4. 刀具前角为（），加工过程中切削力最大。
[单选题] *A 负值(正确答案)B 零度C 正值5. 切削面积相等时，切削宽度越大，切削力越（）。
[单选题] *A 大(正确答案)B 小C 不变D 不确定。
6. 车削细长轴时，切削力中三个分力以（）对工件的弯曲变形影响最大。
[单选题] *A 主切削力B 进给抗力C 背向力(正确答案)D 摩擦力。
7. 切削过程中对切削温度影响最大的因素是（）。
[单选题] *A 切削速度(正确答案)B 进给量C 背吃刀量。
8. 粗加工中等硬度的钢材时，一般会产生（）切屑。
[单选题] *A 带状B 挤裂或节状(正确答案)C 崩碎9. 切削脆性材料时，容易产生（）切屑。
[单选题] *A 带状B 挤裂或节状C 崩碎(正确答案)10. 积屑瘤在加工过程中起到好的作用是（）。
[单选题] *A 减小刀具前角B保护刀尖(正确答案)C 保证尺寸精度11. 自动化加工中常以（）作为衡量材料切削加工性能的指标。
[单选题] *A 刀具耐用度B 断屑难易程度(正确答案)C 切削力的大小D 已加工表面质量12. 精车时，为了提高表面质量，应选用（）的切削速度。
[单选题] *A 低速B中速C 高速(正确答案)13. 电火花加工主要是利用（）进行材料去除的。
机械设计基础-期中考试习题课
轨迹都是圆弧。
增加的约束不起作用，应去掉构件4。
出现虚约束的场合：
1.两构件联接前后，联接点的轨迹重合，
如平行四边形机构，火车轮
椭圆仪等。
2.两构件构成多个移动副，且导路 平行。
3.两构件构成多个转动副，且同 轴。
4. 运 动 时 ， 两 构 件 上 的 两 点距离始终不变。
E
F
5.对运动不起作用的对称 部分。如多个行星轮。
,A C2=l2- l1 ⑥以A为圆心，A C2为半径作弧交于E,得：
l1 =EC1/ 2 l2 = A C1－EC1/ 2
A
C2
E
θ
φ 设计：潘存云
A2(A1) VA2A1
2
P21
B2(B1) VB2B1
1
相对瞬心－重合点绝对速度不为零。 Vp2=Vp1≠0 绝对瞬心－重合点绝对速度为零。 Vp2=Vp1=0
特点： ①该点涉及两个构件。
②绝对速度相同，相对速度为零。
2）瞬③心相数对目回转中心。 若机构中有n个构件，则
P13
1 23
∵每两个构件就有一个瞬心
绘制机构运动简图的步骤与方法
1、分析机构的组成及运动情况，确定机构中的机架、原动部分、传动部分和执行 部分，以确定构件和运动副的数目。
2、循着运动传递的路线，逐一分析每两个构件间相对运动的性质，确定运动副的 类型和数目;还应确定与机构运动特性相关的运动要素：运动副间的相对位置。 如转动副中心的位置和移动副导路的方位；高副的廓线形状，包括其曲率中心 和曲率半径等。
AB
sin 45 0 sin BCA
sin BCA 2 5
cos BCA 23 5
p14
4
2022年度人教版八年级物理下册第十二章简单机械期中试卷(精编)
人教版八年级物理下册第十二章简单机械期中试卷（精编）（考试时间：90分钟，总分100分）班级：__________ 姓名：__________ 分数：__________一、单选题（每小题3分，共计24分）1、清晨，清河河畔聚集了很多钓鱼爱好者，若某位师傅不小心把水桶弄进水里，捞上桶时发现桶里带些水。
在打捞水桶的过程中，下列关于做功的说法中正确的是（）A．对水所做的功是有用功B．对桶所做的功是总功C．对水所做的功是总功D．对桶所做的功是有用功2、下列关于功率、机械效率说法中，正确的是（）A．机械效率越高，机械做功一定越快B．做功越多的机械，机械效率越高C．做功越快的机械，功率越大D．功率越大的机械，做功一定越多3、如图所示的四种剪刀，正确使用时，属于费力杠杆的是（）A．医用剪刀B．剪铁皮的剪刀C．挑线头的剪刀D．修树枝的剪刀4、如图所示的工具中，在使用时属于费力杠杆的是（）A．天平B．瓶盖起子C．食品夹D．钳子5、如图所示利用简单机械的情况中，一定费力的是（）A．钓鱼竿B．斜面C．滑轮组D．羊角锤6、如图所示的工具中，使用时属于省距离的杠杆的是（）A．道钉撬B．火钳C．钢丝钳D．天平7、如图所示，小明先后用F1、F2、F3的力匀速拉起重物，若摩擦不计，则（）A．F1大于F2B．F1大于F3C．F1等于F2D．F2小于F38、下列说法中正确的是（）A．机械做的有用功越多，机械效率越大B．机械效率大的功率一定大C．机械做功可以省力或省距离，但不能省功D．机械做功时间短的，功率一定大二、填空题（每小题4分，共计40分）1、如图所示，小金用轻质杠杆（自身重力忽略不计）、空桶、质量为m0的物体A和细线，自制了测量液体密度的杠杆密度计。
该杠杆密度计可以从杠杆上的刻度直接读出液体密度的数值。
（1）将杠杆在O点悬挂起来，空桶悬挂在B点，质量为m0的物体A悬挂在C点时，杠杆水平平衡。
测出B 点到O点的距离为l，C点到O点的距离为l0，此时C点的密度刻度线应标注为_______；（2）在B点的空桶内注满液体，空桶容积为V，移动物体A至D位置，使杠杆在水平位置平衡。
机械设计期中考试(1)
常熟理工学院2017 ～2018 学年第 1 学期《机械设计》 期中考试试卷试题总分：100 分 考试时限：120 分钟 考试形式：闭卷一、选择填空题 （每空格1分，共20分）1. 若一零件的应力循环特性r = +0.5,σa = 80Nmm 2，则此时，σm= 240 N / mm 2，σmax= 320 N / mm 2，σmin= 160 N / mm 22. 螺纹联接的拧紧力矩等于 螺纹副间摩擦 力矩和 螺纹端面与被连接件承接面间摩擦 力矩之和。
3. 性能等级为6.8级的螺栓，其屈服强度s σ＝ 480 ，抗拉强度b σ= 600 。
4. 承受预紧力/F 的紧螺栓联接在受工作拉力F 时，残余预紧力为//F ，其螺栓所受的总拉力F 0为 B 。
A ．/0F F F +=B ．//0F F F +=C ．///0F F F +=D ．F c c c F F 212/0++= 5. 承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的预紧力和被联接件的刚度Cm 不变时，螺栓的刚度Cb 愈小，则____b____。
A.螺栓中总拉力的变化幅度愈大B. 螺栓中总拉力的变化幅度愈小C.螺栓中总拉力变化幅度不变D. 螺栓中的疲劳强度降低6．在常用螺纹类型中，主要用于传动的是___D_____。
A ．矩形螺纹、梯形螺纹、普通螺纹B ．矩形螺纹、锯齿形螺纹、管螺纹C ．梯形螺纹、普通螺纹、管螺纹D ．梯形螺纹、矩形螺纹、锯齿螺纹7．当两被联接件之一太厚，不宜制成通孔，需要经常拆卸时，往往采用 d 。
A ．螺栓联接B ．螺钉联接C ．双头螺栓联接D ．紧定螺钉联接8. 一般普通平键联接的主要失效形式是__D________。
A ．剪断B ．磨损C ．胶合D ．压溃9. 中心距一定的带传动，小带轮包角的大小主要取决于 d 。
A ．小带轮直径B ．大带轮直径C ．两带轮直径之和D ．两带轮直径之差 10. 带传动在工作时产生弹性滑动，是因为 B 。
机械基础期中试题及答案
专业班别姓名学号题号一二三四五总分分值佛ft市联创汽车职业学校2013—2014 学年第一学期《机械基础》期中考试试卷该试题适用班级：1207 班一、填空题（每小题 2 分，共 40 分）1.机械的基体组成分为、传动部分、执行部分和控制部分。
2.组成结构的各个相对运动部分称为。
3.构件是运动的基本单元，是制造的基本单元。
4.机械零件不能正常工作或达不到设计要求时，称为。
5.铰链四杆机构的基本构成有机架、、连杆。
6.如果连架杆能作整周旋转,则称为。
7.如異连架杆仅能在某一角度(小于180)范围内拴摆,则称为。
8.凸轮机构是由主动件凸轮、从动件和机架三个基构件所组成的。
9.在凸轮机构中从动件的运动在推程或回程中, 从动件所移动的距离称为,用h 表示10.家用缝纫机踏板机构是,它是以为主动件。
11.常见的间歇机构类型有、和。
12.间歇机构是能够将主动件的运动转换成为从动件的的机构。
13.棘轮机构主要由棘轮、和机架组成,其基本形式有和内啮合棘轮机构。
14.在实际生产中存在着尺寸编差,而尺寸偏差分为实际偏差和。
15.由基本偏差确定,公差带的大小由标准公差确定二、判断题，把正确答案填在下面的表格中（每题 1 分，共10 分）。
题号12345678910答案1. 在机械中,将动力部分的运动和动力传递给执行部分的中间环节, 叫做执行部分。
（）2. 两构件之间以面接触组成的运动副称为高副。
（）3. 两构件之间以点或线接触组成的运动副称为低副。
（）4. 两构件之间直接接触,又能作一定相对运动的联接,称为运动副。
（）5. 低副可分为移动副和转动副以及齿轮副。
（）6. 车门启闭机构应用了双摇杆机构。
（）7.铰链四杆机构可分为曲柄摇杆机构,双摇杆机构和曲柄滑块机构。
（）8.极限偏差分为上偏差和下偏差,其偏差值不可以为零,在标注或计算时不需要符号。
（）9.在机械工程中,孔的基本尺寸用D 表示,轴的基本尺寸用d 表示。
（）10.尺寸精度的等级称为公差等级,在基本尺寸500mm内时,公差等级分为18 级,其中IT1 最高。
机械设计期中考试答案
1.某合金钢制零件，其材料的抗拉强度极限S B=1200MPa疲劳极限s-1 =46 OMPa屈服极限S s=920MPa零件的综合影响系数（匚）。
八皿。
试绘制该零件的' j -简化疲劳极限应力图。
（设寿命系数K N=1,=0.2）解：综合影响系数（紅）°=1_6 巧零件的对称循环疲劳极限为：&血-1 = "4也=/關餾珈衍（S 1皿可求出材料的脉动循环疲劳极限为：零件的脉动循环疲劳极限为:4.过点S作与横坐标轴成135°的直线与直线A C B C的延长线交于G，则折线A C GS即为零件2、图示一V带传动，小带轮为主动轮，转向为顺时针。
A、C和B、D分别是V带绕入心口-i1.确定点A C (0,「”-);2.确定点B C ( -,3.确疋占八、、0)；(s s,鱼亚==仲电珀a 1血5可作图如下：点和绕出点。
试问：1）在哪个点上带速大于带轮圆周速度？2）在哪个点上带速等于带轮圆周速度？3）在哪个点上带速小于带轮圆周速度？解；L） D点上带速大于带轮圈周速度（1分）2> As C点上带速辱于带轮圆冏速度（2分）3小点上带速小于带轮圆删速度（1分）3、图示为二级减速器中齿轮的两种不同布置方案， 试问哪种方案较为合理?为什么？=Hc.)1、1、方案b 较为合理。
因为方案b 的齿轮布置形式使轴在转矩作用下产生的扭转变形能减弱轴在 弯矩作用下产生的弯曲变形所引起的载荷沿齿宽分布不均匀的现象。
4、本小题15分如图所示为一铸铁支架固定在水泥 地基上，受载荷 F V =5000N 方向如图。
支架与地基间的摩擦系数 卩s=0.4 ,设螺 栓材料为35号钢，许用应力[c ]=80MPa C 10.3螺栓的相对刚度为：° °2，可靠系数K f =1.2。
其他尺寸见图。
为保证正 常工作螺栓的根径d i 至少要为多少？■fl■fl解: 1.求 F : F max4 2i 1500 R v 3002)25000 300 500 4(T1500N2•求 F ‘： 4F ' s k f R v k f R v 1.2 5000 4 0.437500NF 0 F ' ClF37500 0.3 150037950NC i C 2"3F 0 [ ] d i1.3F 0 1.3 37950 1 -------------- 28mm 4d i 2■[]v — 80】4 44s3 .求 F 0： 4.求 d i :。
职高汽车班机械基础期中考试
《机械基础》期中考试试卷一、选择题（每小题2分，共20分）1.下面属于构件的是（）属于零件的是（）。
A、链传动B、链条C、销钉D、润滑油2.下面属于冲压机的执行部分的是（）A、电动机B、凸模和凹模C、曲轴D、离合器3.金属切削机床属于哪种机械类型（）A、动力机械B、加工机械C、运输机械D、信息机械4.在机器中，由若干零件装配在一起构成的具有独立功能的部分，如轴承、联轴器称为（）A、机构B、构件C、机器D、部件5.自行车的前、后轴是（）A、固定心轴B、转动心轴C、传动轴D、转轴6. 直轴按外形有（）等形式。
A. 心轴B. 转轴C. 传动轴D. 光轴和阶梯轴7.通常使用（）使滚动轴承在轴上作轴向固定。
A. 轴端挡圈B. 轴肩C. 螺钉D. 键连接8. 轴上各轴段的轴向尺寸应（）与其相配合的轮毂、零件或部件的轴向尺寸。
A. =B. <C. >D. 任意9.将转轴设计成阶梯形的主要目的是（）A. 便于轴的装配B. 便于轴上零件的固定和装拆C. 提高轴的强度D. 使轴的形状美观10.我们把各部分之间具有确定的相对运动构件的组合称为（）。
A.机器B.机构C.机械D.机床二、填空题（每空1分，共20分）1、一台完整的机器由、、和四部分组成。
2、构件是的单元，零件是的单元。
3、机构是由许多具有确定相对运动的组成的。
4、曲柄连杆机构将活塞的运动转换为曲轴的旋转运动，配气机构把凸轮的运动转换为气门开闭的往复直线运动。
5.根据轴的承载情况，工作时既承受弯矩又承受转矩的轴称为_________；主要承受转矩的轴称为________；只承受弯矩的轴称为__________。
6.轴的常用材料为______________、______________和______________。
7.按轴承工作时的摩擦性质不同，轴承可分为__________轴承和__________轴承两大类。
8.滑动轴承按其所能承受的载荷方向分类，主要承受径向载荷的轴承，称为轴承，仅能承受轴向载荷的轴承，称为轴承。
中南大学机械设计基础期中考试5轮系及蜗轮锅杆
机械设计基础A 考试题1.行星轮系和差动轮系的主要区别是A ；A.自由度数目不同B.齿轮个数不同C.传动形式不同D.轴线的空间位置不同一、如图所示轮系中，已知各齿轮齿数为：13520z z z ===，24640z z z ===，7z =100。
求传动比17i ，并判断 1ω 和7ω 是同向还是反向？（20分）二、图示的轮系中，各齿轮均为标准齿轮。
若已知各齿轮的齿数分别为：Z 1=20，Z 2=40，Z 2'=20，Z 3=48，Z 4=20，Z 5=50。
试求传动比i 1H 。
（10分）2314657三、如图所示的轮系中，已知Z1=Z3=Z5=26，Z2=Z4=52，Z6=78，n5=800r/min，求n4大小及方向。
（本题10分）四、已知图示轮系中各轮齿数Z1=30，Z2=90，Z3=125，Z4=50，Z5=25，Z6=50，求传动比i16。
（本题10分）解：1-2为定轴轮系i12=ω1ω2=−Z2Z1=−3 (1)6-5-4-3-2构成周转轮系，2为系杆i63H=ω6−ωHω3−ωH=ω6−ωHω3−ω2=−Z5∙Z3Z6∙Z4=−25×12550×50 =−54(2)ω3=0 (3) 联立（1）-（3）得ω1ω6=−43即i16=−43十、图示传动中，蜗杆1右旋，3，4为斜齿轮传动，要求使轴Ⅱ的轴向力相互抵消一部分，不计摩擦，蜗杆主动，试在图上分别画出蜗轮蜗杆和两个斜齿轮所受各分力的方向，两个斜齿轮以及蜗轮的旋向。
（本题9分）八、图示电动吊车由电动机驱动蜗杆、蜗轮和斜齿轮吊起重物，已知蜗杆的转动方向如图为逆时针，试回答以下问题：（1）判断蜗杆、蜗轮以及两个斜齿轮的旋向（以Ⅱ轴上受轴向力最小为原则）；（2）（画出Ⅱ轴上蜗轮2及斜齿轮3在啮合点处的三个分力的方向。
（本题 10分）四、如图，蜗轮蜗杆——斜齿轮——圆锥齿轮传动机构中，蜗杆主动，输出轴锥齿轮转向如图。
机械设计基础期中考试卷及答案2套
《机械设计基础》期中考卷1一、单项选择题。
(每小题2分，共16分)1. 曲柄摇杆机构中，摇杆为主动件时，( )为死点位置。
A. 不存在B. 曲柄与连杆共线时C. 摇杆与连杆共线时D. 曲柄与机架共线时2. 为保证四杆机构良好的机械性能，( )不应小于最小许用值。
A. 压力角B. 传动角C. 极位夹角D. 啮合角3. ( )决定了从动杆的运动规律。
A. 凸轮转速B. 凸轮大小C. 凸轮形状D. 凸轮轮廓曲线4. 平面四杆机构无急回特性时( )，行程速比系数( )。
A. 压力角α=0，k＞1B. 传动角β=0，k<1C. 极位夹角θ=0，k=0D. 极位夹角θ=0，k=15. 在双曲柄机构中，已知三杆长度分别为a=80mm，b=150mm，c=120mm，则d 杆长度应为( )。
A. ＜110mmB. 110mm≤d≤190mmC. ≥190mmD. >2006. 凸轮机构中，基圆半径是指凸轮转动中心到( )半径。
A. 理论轮廓线上的最大B. 实际轮廓线上的最大C. 实际轮廓线上的最小D. 理论轮廓线上的最小7. 凸轮机构中的压力角是指( )间的夹角。
A. 凸轮上接触点的法线与从动件的运动方向B. 凸轮上接触点的法线与该点线速度C. 轮上接触点的切线与从动件的运动方向D. 以上均不对8. 一标准直齿圆柱齿轮的周节(齿距)P=15.7mm，齿顶圆的直径为d=400mm，则该齿轮( )。
A. 82B. 78C. 80D. 76二、填空题。
(每空1分，共14分)1．两构件之间为( )接触的运动副称为低副，引入一个低副将带入( )个约束。
2．在凸轮机构从动件的常用运动规律中，( )、( )运动规律有柔性冲击。
3．采用标准齿条刀具加工标准齿轮时，其刀具的( )线与轮坯( )圆之间做纯滚动；加工变位齿轮时，其刀具的( )线与轮坯( )圆之间做纯滚动。
一对相啮合的大小齿轮齿面接触应力的关系是( )，其接触强度的关系是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011-2012学年第一学期机械设计期中考试安排
适用班级：材成091、092
考试时间：第10周（10.31布置，11.7交）
考试形式：开卷
考试题目：机械传动设计（已知条件后附）
要求：传动设计计算、绘制零件工作图（学号奇数画小轮，偶数画大轮）
提交：设计计算说明书1份（A4），图纸1张（A2或A3）请注意设计计算说明书与图纸装订在一起。
已知条件及任务分配如下：
1、设计一用电动机驱动破碎机的普通V带传动。
已知：电动机的额定功率P=5.5kW，主动带轮转速n1=960r/min，传动比i=2，每天两班制工作，要求两带轮轴之间的中心距a ＜600mm，并绘制带轮的零件工作图1张。
2、设计一用电动机驱动往复泵的滚子链传动。
已知：链传动所传递的功率P=7kW，主动链轮转速n1=1450r/min，从链轮转速n2=500r/min，载荷有中等冲击，要求两链轮轴的中
2.5倍，并绘制链轮的零件工作图1张。
3、设计一用电动机驱动的直齿圆柱齿轮传动。
已知：主动齿轮传递的功率P=10kW，
主动齿轮的转速n1=1470r/min，传动比i=5，齿轮按7级精度加工，载荷有中等冲击，单向转动，每天一班制工作，要求使用10年，每年工作300天，齿轮相对于轴承对称布置，并绘制齿轮的零件工作图1张。
（建议两齿轮材料均选45钢）
闭式软齿面
4、设计一冶金机械上用的电动机驱动的斜齿圆柱齿轮传动。
已知：主动齿轮传递的功率P=15kW，主动齿轮转速n1=730r/min，从齿轮转速n2=130r/min，载荷有严重冲击，单向转动，工作时间10000小时，齿轮按8级精度加工，齿轮相对于轴承非对称布置，并绘制齿轮的零件工作图1张。
（建议软齿面时两齿轮材料均选35SiMn，硬齿面时两齿轮材料均选
20CrMnTi钢）
5、设计一电动机驱动的直齿锥齿轮传动（∑=90º）。
已知：主动齿轮传递的功率P=4kW，主动齿轮转速n1=1440r/min，传动比i=3.5，齿轮按8级精度加工，载荷有不大的冲击，单向转动，每天一班制工作，要求使用10年，每年工作300天，小齿轮相对于轴承悬臂布置，并绘制齿轮的零件工作图1张。
（建议两齿轮材料均选40Cr钢）
闭式软齿面。
