GB 6995 标准名称： 电线电缆识别标志 第1部分：一般规定
20KV架空绝缘电缆技术参数

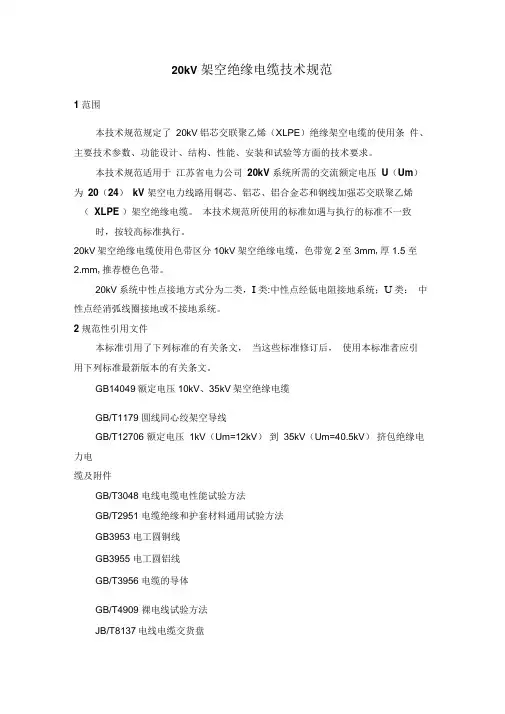

20kV 架空绝缘电缆技术规范1 范围本技术规范规定了20kV铝芯交联聚乙烯（XLPE）绝缘架空电缆的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司20kV 系统所需的交流额定电压U（Um）为20（24）kV 架空电力线路用铜芯、铝芯、铝合金芯和钢线加强芯交联聚乙烯（XLPE ）架空绝缘电缆。
本技术规范所使用的标准如遇与执行的标准不一致时，按较高标准执行。
20kV架空绝缘电缆使用色带区分10kV架空绝缘电缆，色带宽2至3mm,厚1.5 至2.mm,推荐橙色色带。
20kV系统中性点接地方式分为二类，I类:中性点经低电阻接地系统；U类：中性点经消弧线圈接地或不接地系统。
2 规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。
GB14049额定电压10kV、35kV架空绝缘电缆GB/T1179 圆线同心绞架空导线GB/T12706 额定电压1kV（Um=12kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件GB/T3048 电线电缆电性能试验方法GB/T2951 电缆绝缘和护套材料通用试验方法GB3953 电工圆铜线GB3955 电工圆铝线GB/T3956 电缆的导体GB/T4909 裸电线试验方法JB/T8137电线电缆交货盘GB6995 电线电缆识别标志3使用条件3.1 海拔高度：1000m3.2最高环境温度+40°C3.3最低环境温度—25 C3.4电缆导体的最高长期允许工作温度：交联聚乙烯绝缘90C；3.5短路时(最长持续时间不超过5s):交联聚乙烯绝缘250C；3.6电缆的允许弯曲半径：电缆外径D，小于20(D+d)。
D—电缆实际外径，mm；d—电缆导体的实际外径，mm。
4 技术要求4.1绝缘4.1.1绝缘应采用交联聚乙烯绝缘，绝缘性能应符合GB14049《额定电压10kV、35kV 架空绝缘电缆》的要求，绝缘料应采用耐候料。
芯电缆标准
5.3缆芯及内衬层
缆芯及内衬层应按Q/中的第条规定。
5.4铠装
电缆铠装按Q/中的第条规定。
5.5非金属护套
护套采用ST1型，其标称厚度和性能应符合Q/中的第条规定。
5.6成品电缆
成品电缆应按Q/中的第6章规定进行试验，其性能应符合GB/的规定。
6.试验
产品应按表5规定试验。
表5
序号
试验项目
试验类型
安装后电气试验
安装后电气试验应符合GB/第19章的规定。
7.验收规则、成品电缆标志、包装、运输及贮存
若合同无特别规定，产品验收、成品电缆标志及电缆包装、运输和保管应符合GB/附录F的规定。
额定电压1kV五芯塑料绝缘电力电缆
第二部分：额定电压1kV五芯聚氯乙烯绝缘电力电缆
1.范围
本标准规定了额定电压1kV五芯塑料绝缘电力电缆的型号、规格、技术要求和试验。
3
结构和尺寸检查
导体结构
S
GB/
绝缘厚度
S
GB/
护套厚度
S
GB/
外护层
S
外径
S
GB/
4
绝缘电阻试验
最高额定温度试验
T
GB/或GB/
室温下试验
T
GB/或GB/
5
4h交流电压试验
T
GB/
6
老化前和老化后绝缘机械性能试验
T
GB/、GB/和GB/
7
老化前和老化后护套机械性能试验
T
GB/、GB/
8
成品电缆段的附加老化试验
——B类：可在单相接地故障时作短时运行，根据JB/T8996规定，接地故障时间不宜超过1小时，对于本标准包括的电缆允许更长的带故障运行时间，但在任何情况下不宜超过8小时，每年接地故障总持续时间不宜超过125小时。
技术标准
10kV电力电缆通用技术规范1范围本部分规定了10kV电力电缆招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV电力电缆招标。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 311.1高压输变电设备的绝缘配合GB/T 2951电缆和光缆绝缘和护套材料通用试验方法GB/T 2952电缆外护层GB/T 3048.10电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T 3048.12电线电缆电性能试验方法第12部分：局部放电试验GB/T 3956电缆的导体GB/T 6995电线电缆识别标志方法GB/T 11019电缆用铝带GB/T 12706.2额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电力电缆及其附件第2部分：额定电压6kV（U m=7.2kV）到30kV（U m=36kV）电缆GB/T 14315电力电缆导体用压接型铜、铝接线端子和连接管GB/T 19001 质量管理体系要求GB/T 19666阻燃和耐火电线电缆通则JB/T 8137 电线电缆交货盘3术语和定义下列术语和定义适用于本文件。
3.1招标人bidder依照《中华人民共和国招标投标法》的规定，提出招标项目，进行招标的法人或其他组织。
3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。
3.3卖方（供方）seller（supplier）提供本部分货物和技术服务的法人或其他组织，包括其法定的承继者。
3.4买方（需方）buyer（purchaser）购买本部分货物和技术服务的法人或其他组织，包括其法定的承继者和经许可的受让人。
4总则4.1一般规定4.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
GB 6995 标准名称： 电线电缆识 别标志 第1部分：一般规定
标准名称：电线电缆识别标志第1部分：一般规定 GB 6995.1-86标准编号： GB 6995.1-86标准正文：国家标准局1986-11-20批准1987-10-01实施1 适用范围 本标准适用于电气装备电线电缆、电力电缆和通信电缆等电缆识别标志及绝缘线芯的识别标志。
2 目的 本标准对电线电缆及其绝缘线芯的识别标志方法作出了统一的标准化规定，以保证电线电缆正确连接、安装和安全运行。
3 定义 3.1 电缆识别标志 用文字、字母、符号、颜色等标记标出电线电缆的制造厂、产品商标、型号、规格、性能等。
3.2 绝缘线芯识别标志 用阿拉伯数字、颜色(单一颜色或组合颜色)区分多芯电缆的不同绝缘线芯或标明绝缘线芯的功能。
3.3 标准颜色 为识别标志所规定采用的颜色，并用颜色色版表示。
3.4 颜色色序 多芯电缆(二芯以上)绝缘线芯采用颜色识别时规定优先采用的颜色(包括组合颜色)及其顺序排列规则。
4 一般要求 4.1 颜色识别 4.1.1 颜色要求 标志颜色应能确认符合或接近GB 6995.2-86《电线电缆识别标志 第2部分：标准颜色》规定的某一种颜色。
4.1.2 清晰度 标志颜色应易于识别或易于辨认。
4.1.3 耐擦性 标志应耐擦，擦试后的颜色应基本保持不变。
4.2 数字识别 4.2.1 颜色要求 载体应是同一种颜色；所有识别数字的颜色应具有相同颜色。
载体颜色与标志颜色应明显不同，且应能确认符合或接近GB 6995.2—86规定的某一种颜色。
4.2.2 清晰度 数字标志应清晰，字迹清楚。
4.2.3 耐擦性 数字标志应耐擦，擦试后的标志应仍保持不变。
4.3 压印标志 4.3.1 型式 压印标志应采用凸印或凹印型式，直接压印在载体上。
4.3.2 清晰度 压印标志的字迹应清晰或易于辨认。
4.4 标志线或标志带 4.4.1 标志线 用于识别电线电缆产地的标志线，应按有关规定申请注册，其颜色可为单一颜色，也可为组合颜色。
10kV电力电缆技术规范
10kV电力电缆通用技术规范1 标准和规范1.1 除本规范特别规定外，卖方所提供的设备均应按下列标准和规范进行设计、制造、检验和安装。
所用的标准必须是其最新版本。
如果这些标准内容矛盾，应按最高标准的条款执行或按双方商定的标准执行。
如果卖方选用标书规定以外的标准，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。
1.2 本条件中标明的参数数值是作为特殊强调的条款。
1.3 引用标准，引用标准一览表见表1。
这些标准应是现行的有效版本，同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。
表1 引用标准一览表2 技术参数和性能要求2.1 电缆结构电缆结构除符合GB/T 12706.2的规定外，还应满足以下要求。
2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956。
2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。
绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。
生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。
2.1.3 导体屏蔽导体屏蔽应为挤包的半导电层，电阻率不大于100Ω·cm。
半导电层应均匀地包覆在导体上，并和绝缘紧密结合，表面光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹。
标称截面积500mm2及以上电缆导体屏蔽应由半导电带和挤包半导电层复合组成。
2.1.4绝缘绝缘标称厚度为4.5mm，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称厚度tn的90%。
任一断面的偏心率[(最大测量厚度－最小测量厚度)/最大测量厚度]应不大于10%。
电缆的绝缘偏心度应符合下式规定（tmax－ tmin）/tmax≤10%式中：tmax——绝缘最大厚度，mm；tmin——绝缘最小厚度，mm；tn——绝缘标称厚度，mm。
110kV及以下各级电压交联聚乙烯(XLPE)绝缘电力电缆的订货技术条件
前言为适应城网建设与改造工程的需要，指导电缆订货能正确提出关连的使用条件、明确的技术要求和获取厂商需反馈的技术特性参数，以便把握质量、实施监督管理，特制订包含110kV及以下各级电压交联聚乙烯（XLPE）绝缘电力电缆的订货技术条件。
本技术条件是基于城网供电电缆线路特点，根据已颁布的国家标准、规范和电力行业的技术规定，且对其显示不足或其中受历史局限已不切合的个别部分，结合国情包含考虑到可行性，综合引用了现行国际标准、先进国家标准，旨在提高电力电缆运行安全可靠性又兼顾经济性。
它既充分吸取了XLPE电力电缆线路多年实践经验，也体现出与国际接轨。
同时，随着技术进步和不断积累运行管理经验，本技术条件将作及时地版本更新。
目录1110kV交联聚乙烯（XLPE）绝缘电力电缆订货技术条件266kV交联聚乙烯（XLPE）绝缘电力电缆订货技术条件335kV交联聚乙烯（XLPE）绝缘电力电缆订货技术条件410kV交联聚乙烯（XLPE）绝缘电力电缆订货技术条件5 1kV挤出绝缘电力电缆订货技术条件编制说明本技术条件是基于工程实践经验、提高供电可靠性兼顾技术经济合理的发展形势，在根据已颁国家标准、规范和电力行业规定基础上，结合国情引用了国际标准、先进国家标准而综合编制。
要点如下：1 鉴于GB11017-1989对影响110kV XLPE电缆特性的交联工艺、绝缘层与半导电层界面突起限制、波纹铝套等未有规定；对金属屏蔽、金属套截面仅要求952mm；对适应预制式电缆附件的绝缘偏心度未有约束等，又鉴于110kV电缆安装后交接的竣工试验，DL509-1993未有显示要求。
现引用相关规范、标准在本技术条件中予以明确。
如：a. GB11017-1989仅规定电缆绝缘层所含微孔、杂质指标，且系引用AEIC CS7-1982，而AEIC CS 57-1993的该项要求和指标已比1982年版有较大修改；现CSBTS/TC213-01-1999包含引用该标准1993年的指标，国内制造厂能据以适应，且在CSBTS/TC213-01附录B载有测定方法。
低压动力电缆电缆技术规范书
内蒙古亿利热电厂2×50MW机组工程低压动力电缆（电气）技术规范西安大唐电力设计研究院二OO六年七月目录1总则 (3)2工程情况 (3)3标准 (4)4供货范围 (5)5技术要求 (8)6试验 (10)7质量保证 (11)8包装储运 (11)9技术文件和资料 (14)1.总则1.1 本技术规范书对内蒙古亿利热电厂2×50MW机组工程全厂电气低压动力电缆提出了制造、结构、性能等方面的技术要求。
1.2 本技术规范书提出了最低限度的技术要求，并未对一切技术细节作出规定，也未全部引用有关标准和规范的条文。
供方应保证提供符合本技术协议和工业标准的优质产品。
1.3 如果供方没有以书面形式对本条件书的条文提出异议，则意味着供方提供的系统完全符合本技术规范书的要求；1.4 本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。
1.5 在电缆安装过程中及运行一年以内，如发生制造质量问题，应由供方免费修理或更换；若因保管不当使设备损伤，由供方协助解决有关问题，做好技术服务工作。
1.6 本技术规范书经供需双方确认后作为订货合同的附件，与合同正文具有同等法律效力。
如供方不遵守本技术规范书，需方有权拒受货、拒付款。
1.7产品的制造商应获得ISO9000系列标准或等同的质量保证体系的认证证书，并且已生产过同类型的产品，这些产品应在与本规范条件相同或更为严格的条件下成功地商业运行了三年以上。
1.8供方提供的电缆必须是标准的，技术上是选进和成熟的，材料、是崭新的，必须保证系统的整体性能指标。
2.工程情况2.1本工程建设2台50MW机组，3炉两机。
2.2厂区场地类别I类(部分地段为II类),厂区地震基本烈度为 VI 度。
2.3安装地点及运行条件：敷设环境有直埋、沟槽、排管、沟道、隧道、桥架、竖井等多种方式。
连续运行。
2.4环境条件海拔高度： 1025 m最高气温： 42.4 ℃最低气温： -35℃(户外)最热月平均温度： +35℃最高年平均温度： +25℃最大日温差： 25K耐地震能力按7度设防（正弦三个周波，安全系数1.67以上）地面水平加速度： 0.25 g地面垂直加速度： 0.15 g3.标准GB2951.2 电线电缆绝缘厚度测定方法GB2951.3 电线电缆护套厚度测量方法GB2951.4 电线电缆外径测量方法GB2951.5 电线电缆绝缘机械性能试验方法GB2951.7 电线电缆空气箱热老化试验方法GB2951.12 电线电缆低温卷绕试验方法GB2951.13 电线电缆低温拉伸试验方法GB2951.14 电线电缆低温冲击试验方法GB2951.17 电线电缆护套高温压力试验方法GB2951.19 电线电缆燃烧试验方法GB2951.23 电线电缆弯曲试验方法GB2951.29 电线电缆吸水试验方法重量法GB2951.30 电线电缆吸水试验方法电压法GB2951.32 电线电缆聚氯乙烯护套抗开裂试验方法GB2951.38 电线电缆白蚁试验方法GB3048.4 电线电缆导电线芯直流电阻试验方法GB3048.5 电线电缆绝缘电阻试验方法检流计比较法GB3048.6 电线电缆绝缘电阻试验方法电压电流法GB3048.8 电线电缆交流电压试验方法GB3048.11 电线电缆介质损失角正切试验方法GB3048.12 电线电缆局部放电试验方法GB4909.2 裸电线试验方法尺寸测量GB6995.3 电线电缆识别标志第三部分：电线电缆识别标志GB12706.1 额定电压35kV 及以下铜芯、铝芯塑料绝缘电力电缆第1 部分：GB1196 重熔用铝锭技术条件GB2952 电缆外护套GB3048 电线电缆电性能试验方法GB3953 电工圆铜线GB3955 电工圆铝线GB3957 电力电缆铜、铝导电线芯GB4005 电线电缆交货盘GB6995 电线电缆识别标志GB50217－94 电力工程电缆设计规范IEC332.3 电线电缆成束燃烧试验方法GB/T3956 电缆的导体GB50217 电力工程电缆设计规范IEC502、IEC332-3等国际电工委员会标准上述标准如有修订或更改，按相应最新版本执行。
电缆技术规格书
电缆技术规格书供货范围低压电缆技术条件1 总则1.1 本技术规格书仅适用于本次所采购的交流额定电压1KV以下绝缘电力电缆的订货。
1.2 本技术规格书的内容包括遵循的标准和电缆使用条件、构造及及其技术要求、试验项目和方法、验收规则、标志、包装。
1.3 本技术规格书中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和口1标准。
1.4 本技术规格书是本次电缆采购最低要求，投标人所提供的电缆各项技术指标均不得低于本技术规格书要求。
2 引用标准电缆应满足或高于下面列出的规范和标准的最新版本的要求。
如果几种规范和标准适用于同一情况，则应遵循最为严格的规范。
若本技术规格书与相关的技术规格书或标准有所冲突，则应向业主方咨询并得到其书面确认后方可开展工作。
GB12706-2002额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆IEC60502-2(1997)额定电压1~30KV挤包绝缘电力电缆及其附件GB12527—90额定电压1kV及以下架空绝缘电缆GB/T2951《电线电缆机械性能试验方法》GB/T3048《电线电缆电性能试验方法》GB/T3956《电力电缆铜、铝导电线芯》GB2952《电缆外护套》GB6995《电线电缆识别标志方法》GB50217《电力电缆工程设计规范》DL401《高压电缆选用导则》IEC183《高压电缆选用导则》IEC60502《额定电压35kV及以下挤出塑料绝缘电力电缆》IEC228《绝缘电缆的导体》IEC230《电缆及附件的冲击试验》IEC60《高压试验技术》3、电缆使用条件3.1.1主要在室内外隧道、管沟、桥架，也可埋在松散土壤中及作为固定敷设用或引户线。
3.1.2周围空气温度：最高+60℃，最低-15℃，日温差15℃，海拔高度不大于1000m。
3.2 技术参数和要求3.2.1 材质线芯：铜芯，铜材必须是无氧铜绝缘物：3.2.2 最高工作温度：交联聚乙稀90℃（聚氯乙稀70℃），5秒钟内短路温度4250℃。
35kV电力电缆
5.2.9.1
电缆截面(mm2)
70
120
150
185
240
300
400
外护套厚度(mm)
3.2
3.4
3.6
3.6
4.0
4.0
4.1
5.2.9.2
5.2.9.3
5.2.10
电缆不圆度应不大于15%
电缆不圆度=(电缆最大外径－电缆最小外径)/ 电缆最大外径×100%
5.2.11
在空气中敷设电缆的防火性能应满足GB/T 18380的要求。电缆用防火阻燃材料产品的选用，应符合下列规定：
10.5
10.5
10.5
10.5
10.5
Байду номын сангаас10.5
10.5
2.2
2.2
2.3
2.3
2.4
2.4
2.5
2.6
2.7
38.0
40.0
42.0
43.0
45.0
47.0
49.0
51.0
55.0
1803
2070
2393
2699
3053
3465
4092
4867
5949
1487
1628
1793
1942
2104
2294
GB/T 3048.13电线电缆冲击电压试验方法
GB/T 3048.14电线电缆直流电压试验方法
GB/T 3953电工圆铜线
GB/T 3956电缆的导体
GB/T 6995.1～5电线电缆识别标志
GB/T 16927.1高电压试验技术第1部分：一般试验要求
GB/T 19666阻燃和耐火电线电缆通则
芯电缆标准
编制说明本标准依据GB/《额定电压1kV（Um=挤包绝缘电力电缆》进行编制，对电缆的芯数进行了增加，同时根据目前国内电缆销售市场的需求规定了电缆芯数三大二小（3+2）和四大一小（4+1）两种结构，在电气设备电源连接上增加了一根保护线芯，加强了安全保护措施。
本标准规定上述电缆所用材料、主要技术参数、试验项目、试验条件及性能指标均与GB/标准相一致。
本标准由河北博瑞线缆有限公司提出。
本标准由河北博瑞线缆有限公司技术部起草。
本标准主要起草人：杨建廷方纪录。
本标准发布日期：2007年1月1日。
额定电压1kV五芯塑料绝缘电力电缆第一部分：一般规定1.范围本标准规定了额定电压1kV五芯塑料绝缘电力电缆的材料、技术要求、检验规程、包装、贮存及运输要求。
本标准适用于额定电压1kV五芯聚氯乙烯绝缘或交联聚乙烯绝缘电力电缆。
2.规范性引用文件下列文件中的条款通过标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2951电缆绝缘和护套材料通用试验方法GB/T2952电缆外护层GB/T3048电线电缆电性能试验方法GB/裸电线试验方法尺寸测量GB/额定电压1kV（Um=挤包绝缘电力电缆GB6995电线电缆识别标志JB/T8137-1999电线电缆交货盘GB8170数值修约规定GB/T3956-1997电线电缆铜、铝导电线芯GB/T18380电缆在火焰条件下的燃烧试验3.产品名称及代号产品名称及代号按GB/附录D《电缆型号和产品表示方法》的规定执行。
产品表示方法产品用型号、规格（芯数、标称截面）、额定电压及标准编号表示举例a.铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为1kV，五等芯，标称截面为16mm2，表示为：1 5×16 Q/b.铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为1kV，五芯（3+2型），主线芯标称截面为185mm2，地线及中性线标称截面95mm2表示为：1 3×185+2×95 Q/4.材料电缆的制造材料应符合GB/。
GB6995标准名称：电线电缆识别标志第1部分：一般规定
标准名称：电线电缆识别标志第1部分：一般规定GB 6995.1-86标准编号： GB 6995.1-86标准正文：国家标准局1986-11-20批准1987-10-01实施1 适用范围本标准适用于电气装备电线电缆、电力电缆和通信电缆等电缆识别标志及绝缘线芯的识别标志。
2 目的本标准对电线电缆及其绝缘线芯的识别标志方法作出了统一的标准化规定，以保证电线电缆正确连接、安装和安全运行。
3 定义3.1 电缆识别标志用文字、字母、符号、颜色等标记标出电线电缆的制造厂、产品商标、型号、规格、性能等。
3.2 绝缘线芯识别标志用阿拉伯数字、颜色(单一颜色或组合颜色)区分多芯电缆的不同绝缘线芯或标明绝缘线芯的功能。
3.3 标准颜色为识别标志所规定采用的颜色，并用颜色色版表示。
3.4 颜色色序多芯电缆(二芯以上)绝缘线芯采用颜色识别时规定优先采用的颜色(包括组合颜色)及其顺序排列规则。
4 一般要求4.1 颜色识别4.1.1 颜色要求标志颜色应能确认符合或接近GB 6995.2-86《电线电缆识别标志第2部分：标准颜色》规定的某一种颜色。
4.1.2 清晰度标志颜色应易于识别或易于辨认。
4.1.3 耐擦性标志应耐擦，擦试后的颜色应基本保持不变。
4.2 数字识别4.2.1 颜色要求载体应是同一种颜色；所有识别数字的颜色应具有相同颜色。
载体颜色与标志颜色应明显不同，且应能确认符合或接近GB 6995.2—86规定的某一种颜色。
4.2.2 清晰度数字标志应清晰，字迹清楚。
4.2.3 耐擦性数字标志应耐擦，擦试后的标志应仍保持不变。
4.3 压印标志4.3.1 型式压印标志应采用凸印或凹印型式，直接压印在载体上。
4.3.2 清晰度压印标志的字迹应清晰或易于辨认。
4.4 标志线或标志带4.4.1 标志线用于识别电线电缆产地的标志线，应按有关规定申请注册，其颜色可为单一颜色，也可为组合颜色。
4.4.2 标志带标志带是在带子上印上文字、字母、符号等标记，标出电线电缆的制造厂、产品电压等级、型号、规格、商标等等。
五芯电缆标准
5
4～240
4～300
4～300
VV32、VV33
VLV32、VLV33
5
10～240
10～300
10～300
VV42、VV43
VLV42、VLV43
5
10～240
10～300
10～300
5.技术要求
5.1导体
导体的组成、性能及外观应符合Q/第条规定。
5.2绝缘
5.2.1绝缘材料
YJV42
YJLV42
交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆
YJV23
YJLV23
交联聚乙烯绝缘聚乙烯护套钢带铠装电力电缆
YJV33
YJLV33
交联聚乙烯绝缘聚乙烯护套细钢丝铠装电力电缆
YJV43
YJLV43
交联聚乙烯绝缘聚乙烯护套粗钢丝铠装电力电缆
4.规格
电缆的规格如表3
表3
型号
芯数
主线芯标称截面
铜芯
铝芯
等截面
3+2
4+1
YJV
5
～240
4～300
4～300
YJLV
5
4～240
4～300
4～300
YJV22、YJV23
5
～240
4～300
4～300
YJLV22、YJLV23
5
4～240
4～300
4～300
YJV32、YJV33
YJLV32、YJLV33
5
10～240
10～300
10～300
YJV42、YJV43
T
GB/
10
聚氯乙烯绝缘和护套低温高压试验
电线电缆标准最新版本
GB/T2951-1997
电缆绝缘和护套材料通用试验方法
8
GB/T3048-1994
电线电缆电性能试验方法
9
GB/T4074-1999
绕组线试验方法
10
GB/T4909-1985
裸电线试验方法
11
GB/T2972-1991
镀锌钢丝锌层硫酸铜试验方法
12
GB/T2973-1991
镀锌钢丝锌层重量试验方法
漆包圆绕组线第4部分：直焊性聚氨酯漆包铜圆线
GB/T6109.5-1988
漆包圆绕组线第5部分：温度指数180的聚酯亚胺漆包铜圆线
GB/T6109.6-1988
漆包圆绕组线第6部分：温度指数220的聚酰亚胺漆包铜圆线
GB/T6109.7-1990
漆包圆绕组线第7部分：130级聚酯漆包铜圆线
GB/T6109.8-1989
13
GB/T18380-2001
电缆在火焰条件下的燃烧试验
14
GB/T3952-1998
电工用铜线坯
15
GB/T3953-1983
电工圆铜线
16
GB/T3954-2001
电工圆铝杆
17
GB/T3955-1983
电工圆铝线
18
GB/T17048-1997
架空绞线用硬铝线
19
GB/T17937-1999
电工用铝包钢线
20
JB/T17048-1997
架空绞线用铝—镁—硅合金圆线
21
GB/T3428-2002
架空绞线用镀锌钢线
22
GB/T6108-2003
绕组线导体
23
GB/T3956-1997
浙江电网20kV电力电缆技术规范
浙江电网20kV电力电缆技术规范20kV电力电缆技术规范（试行）1 范围本技术规范规定了交流额定电压20kV电力电缆的使用条件、主要技术参数、功能设计、结构、性能、试验等方面的技术要求。
本技术规范适用于浙江省电力公司20kV系统所需的20kV交联聚乙烯（XLPE）、乙丙橡胶（EPR 或EPDM）和高硬度乙丙橡胶（HEPR）绝缘电力电缆。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
20kV系统中性点接地方式分为二类，Ⅰ类:中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。
2 规范性引用文件下列文件中的条款通过本技术规范的引用而成为本技术规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB 311.1 高压输变电设备的绝缘配合GB 2952 电缆的护层GB/T 12706.1～12706.4 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件GB/T 2951.1 电缆绝缘和护套材料通用试验方法第1部分通用试验方法第1节:厚度和外形尺寸测量-机械性能试验GB/T 2951.5 电缆绝缘和护套材料通用试验方法第2部分:弹性体混合料专用试验方法GB/T 3048 电线电缆电性能试验方法GB/T 3956 电缆的导体GB50150 电气装置安装工程电气设备交接试验标准IEC60986 额定电压1.8/3.6kV到18/30(36)kV电缆允许短路温度导则IEC60885 电缆的电性能试验方法DL/T 401 高压电缆选用导则DL/T 5221 城市电力电缆线路设计技术规定JB/T 8137 - 1999 电线电缆交货盘ISO48 交联型或热塑型橡胶硬度确定GB6995 电线电缆识别标志GB2952 电缆外护套Q/GDW -11-125-2008 浙江省电力公司《浙江电网电气设备交接试验规程》3 术语和定义本标准采用GB/T 12706.1等标准中有关术语和定义。
电缆技术要求
第1部分相关技术要求1 执行标准2 使用特性2.1 额定电压U0/U为0.6/1kV，额定频率为50Hz。
2.2 敷设方式可有沟槽、排管、沟道、桥架等多种。
2.3 电缆允许的最小弯曲半径：3 工作特性及条件3.1 电缆导体的长期允许工作温度为70℃。
3.2 短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
4 技术要求4.1 导体4.1.1 导体结构、性能及外观符合GB/T3956-1997的规定。
4.1.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
4.2 绝缘4.2.1 绝缘紧密挤包在导体上，且容易剥离而不损伤导体。
绝缘表面平整，色泽均匀。
绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
4.2.2 绝缘采用PVC/A型聚氯乙烯混和物，绝缘的平均厚度不小于GB/T12706.1-2002中规定的标称值，绝缘的最薄点厚度不小于标称值的90%-0.1mm。
4.2.3 绝缘线芯采用颜色识别，分色规则符合GB6995-1986的规定。
4.3 缆芯、填充及内衬层4.3.1 电缆绝缘线芯成缆方向为右向。
4.3.2 电缆的缆芯中用非吸湿性材料填充。
4.3.3 VV22型电缆成缆线芯外绕包两层PVC黑带作为内衬层，其厚度符合GB/T12706.1-2002的规定。
4.4 铠装4.4.1 单芯电缆采用双层不锈钢带铠装，多芯电缆铠装采用双层镀锌钢带铠装。
4.4.2 钢带螺旋式绕包，绕包间隔不超过钢带宽度的50%。
4.4.2 钢带厚度符合GB/T12706.1-2002的规定，钢带绕包圆整光滑。
4.5 外护套4.5.1 电缆外护套紧密挤包在铠装层上，护套表面光洁，色泽均匀。
4.5.2 电缆外护套材料采用PVC/ST1聚氯乙烯混和物；护套厚度符合GB/T12706.1-2002的规定，其任一点的最小厚度不小于标称厚度80%-0.2mm。
5 成品电缆5.1 成品电缆的机械物理性能等技术指标符合表1的规定。
计算机与仪表屏蔽电缆 第1部分：一般规定
ICS 29.060.20DB34 安徽省地方标准DB XX/ XXXXX.1—XXXX计算机与仪表屏蔽电缆第1部分：一般规定Computer and Instrumentation Shielded Cables—Part 1:General Requirements（送审讨论稿）XXXX-XX-XX发布XXXX-XX-XX实施前言本标准为计算机与仪表屏蔽电缆的用户选用和产品检验提供依据。
本标准根据计算机与仪表用传输信号要求，参照BS 5308《仪表用电缆》、IEC 60092-376《船舶电气设备第376 部分控制和仪表回路150∕250V(300V)电缆》的要求编制的计算机与仪表屏蔽电缆产品标准。
本标准在《计算机与仪表屏蔽电缆》总标题下，包括以下6个部分：DB 34/ ××.1-2011 第1部分：一般规定；DB 34/ ××.2-2011 第2部分：聚氯乙烯绝缘计算机与仪表屏蔽电缆；DB 34/ ××.3-2011 第3部分：聚乙烯绝缘计算机与仪表屏蔽电缆；DB 34/ ××.4-2011 第4部分：交联聚乙烯计算机与仪表屏蔽电缆；DB 34/ ××.5-2011 第5部分：氟塑料绝缘计算机与仪表屏蔽电缆；DB 34/ ××.6-2011 第6部分：硅橡胶绝缘计算机与仪表屏蔽电缆。
本标准编写参照GB/T 1.1—2009《标准化工作导则第1部分：标准的结构和编写》。
本标准附录A、附录B为规范性的附录。
本标准由安徽省无为县电线电缆行业协会提出。
本标准由安徽省质量技术监督局归口并负责解释。
本标准负责起草单位：安徽新亚特电缆集团有限公司、安徽华海电缆集团有限公司、安徽华能电缆集团有限公司、安徽渡江电缆集团有限公司。
本标准参加起草单位：安徽蒙特尔电缆集团有限公司、安徽猎塔电缆集团有限公司、安徽环宇电缆集团有限公司、安徽亚神电缆集团有限公司、安徽航天电缆集团有限公司、安徽华峰电缆集团有限公司、安徽华通电缆集团有限公司、安徽三佳电缆科技有限公司、安徽慧艺线缆集团有限公司、安徽华星电力集团有限公司、安徽长风电缆集团有限公司、安徽华津电缆集团有限公司、安徽神州电缆集团有限公司、安徽虹都电缆集团有限公司、安徽怡和电缆有限公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准名称：电线电缆识别标志第1部分：一般规定GB 6995.1-86
标准编号：GB 6995.1-86
标准正文：
国家标准局1986-11-20批准1987-10-01实施
1适用范围
本标准适用于电气装备电线电缆、电力电缆和通信电缆等电缆识别标志及绝缘线芯的识别标志。
2目的
本标准对电线电缆及其绝缘线芯的识别标志方法作出了统一的标准化规定，以保证电线电缆正确连接、安装和安全运行。
3定义
3.1电缆识别标志
用文字、字母、符号、颜色等标记标出电线电缆的制造厂、产品商标、型号、规格、性能等。
3.2绝缘线芯识别标志
用阿拉伯数字、颜色(单一颜色或组合颜色)区分多芯电缆的不同绝缘线芯或标明绝缘线芯的功能。
3.3标准颜色
为识别标志所规定采用的颜色，并用颜色色版表示。
3.4颜色色序
多芯电缆(二芯以上)绝缘线芯采用颜色识别时规定优先采用的颜色(包括组合颜色)及其顺序排列规则。
4一般要求
4.1颜色识别
4.1.1颜色要求
标志颜色应能确认符合或接近GB 6995.2-86《电线电缆识别标志第2部分：标准颜色》规定的某一种颜色。
4.1.2清晰度
标志颜色应易于识别或易于辨认。
4.1.3耐擦性
标志应耐擦，擦试后的颜色应基本保持不变。
4.2数字识别
4.2.1颜色要求
载体应是同一种颜色；所有识别数字的颜色应具有相同颜色。
载体颜色与标志颜色应明显不同，且应能确认符合或接近GB 6995.2—86规定的某一种颜色。
4.2.2清晰度
数字标志应清晰，字迹清楚。
4.2.3耐擦性
数字标志应耐擦，擦试后的标志应仍保持不变。
4.3压印标志
4.3.1型式
压印标志应采用凸印或凹印型式，直接压印在载体上。
4.3.2清晰度
压印标志的字迹应清晰或易于辨认。
4.4标志线或标志带
4.4.1标志线
用于识别电线电缆产地的标志线，应按有关规定申请注册，其颜色可为单一颜色，也可为组合颜色。
4.4.2标志带
标志带是在带子上印上文字、字母、符号等标记，标出电线电缆的制造厂、产品电压等级、型号、规格、商标等等。
4.4.3清晰度
整个标志线上的颜色应保持一致，组合颜色中两种颜色的分界线应保证清晰。
标志线的颜色和标志带上的标记应清楚可辨。
4.4.4牢度
用汽油或其他合适溶剂清洗时，标志颜色应保持不变。
5试验方法
5.1标志清晰度用目力检查，当试样表面受到污染不能辨认时，可用汽油或其他合适溶剂浸过的棉织物擦拭试样表面；或者用洁净的刀片切取试样断面进行检查。
5.2标志耐擦性用浸过水的脱指棉或棉布，轻轻擦拭10次，然后用目力检查。
