锡青铜的硬度是多少
C53200锡青铜化学成分C53200对应牌号
C53200锡磷青铜有高的强度、弹性、耐磨性和抗磁性，在热态和冷态下压力加工性良好，对电火花有较高的抗燃性,可焊接和纤焊，可切削性良好，在大气、淡水中耐蚀。
标准：ASTM B103-1991特性：高强度、弹性、耐磨特性及适用范围：C53200锡磷青铜有高的强度、弹性、耐磨性和抗磁性，在热态和冷态下压力加工性良好，对电火花有较高的抗燃性,可焊接和纤焊，可切削性良好，在大气、淡水中耐蚀。
C53200用于制作弹簧和导电性好的弹簧接触片，精密仪器中的耐磨零件和抗磁零件，如齿轮、电刷盒、振动片、接触器等。
化学成分：Cu+Sn+P+Pb+Fe+Zn：≥99.5铅 Pb：2.5~4.0铁 Fe：≤0.10锡 Sn：4.0-5.5锌 Zn：≤0.20磷 P：0.03-0.35力学性能：抗拉强度σb (MPa)：≥470伸长率δ5 (%)：≥13注：棒材的纵向室温拉伸力学性能试样尺寸：直径或对边距离5～12热处理规范：热加工温度750～770℃;退火温度600～650℃。
铸造方法：1.砂型铸造、2.金属型铸造、3.连续铸造、4.离心铸造锡青铜性能及用途：应用领域:1：广泛应用于发电机组、船舶制造、海水淡化、核工业及石油化工装备等领域。
2：锡青铜是铸造收缩率最小的有色金属合金，可用来生产形状复杂、轮廓清晰、气密性要求不高的铸件。
2：锡青铜的大气、海水、淡水和蒸汽中十分耐蚀、广泛用于蒸汽锅炉和海船零件。
3：含磷锡青铜具有良好的力学性能，可用作高精密工作母机的耐磨零件和弹性零件。
4：含铅磷青铜常用作耐磨零件和滑动轴承。
5：含锌锡青铜可作高气密性铸件。
6：磷青铜主要用作耐磨零件和弹性元件。
7：磷青铜的板和条用于电子、电气装置用弹簧、开关、引线框架、连接器、震动片、膜盒、保险丝夹、衬套等，特别是用于要求高性能弹性的弹簧。
锡青铜特性：锡青铜除了含有3%～14%锡，此外还常常加入磷、锌、铅等元素。
是人类应用*早的合金，至今已有约4000年的使用历史。

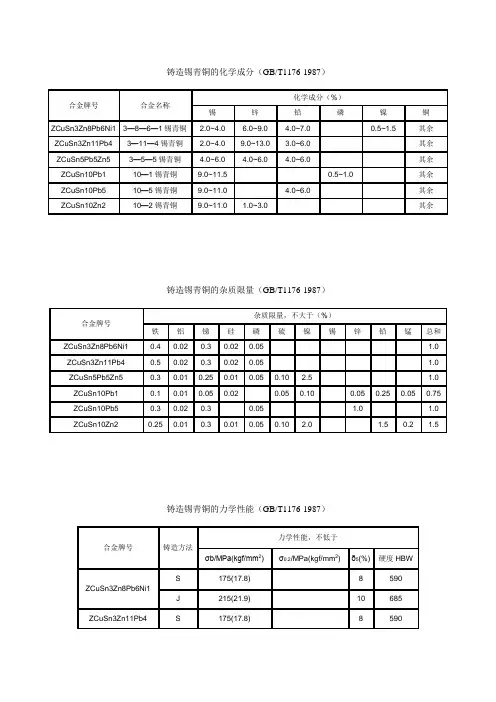

《国家标准》铸造锡青铜的化学成分(GBT1176-1987)
铸造锡青铜的化学成分（GB/T1176-1987）
铸造锡青铜的杂质限量（GB/T1176-1987）
铸造锡青铜的力学性能（GB/T1176-1987）
铸造锡青铜的主要特性和应用举例（GB/T1176-1987）
铸造铝青铜的化学成分（GB/T1176-1987）
铸造铝青铜的杂质限量（GB/T1176-1987）
铸造铝青铜的力学性能（GB/T1176-1987）
铸造铝青铜的主要特性和应用举例（GB/T1176-1987）
铅青铜的化学成分（GB/T1176-1987）
铸造铅青铜的力学性能（GB/T1176-1987）
铸造铅青铜的主要特性和应用举例（GB/T1176-1987）
铸造黄铜的化学成分（GB/T1176-1987）
铸造黄铜的杂质限量（GB/T1176-1987）
铸造黄铜的力学性能（GB/T1176-1987）
铸造黄铜的主要特性和应用举例（GB/T1176-1987）
资讯来源：国家标准化管理委员会。
锡青铜的硬度是多少
锡青铜的硬度是多少锡青铜的硬度是多少？相关性能和了解更多加工性能可以百度绿兴金属找到我们。
由于牌号不同硬度有时候差的会很大纯铜硬度：35度（博林氏硬度计）5～7％锡青铜硬度：50～60度9～11％锡青铜硬度：70～80度590HB试验力单位为牛，经常会让人误导而且这个值一般指C83600(35青铜）或者说CC491K国标中的试验力单位为牛，应用时乘以系数0.102，这个材料一般布氏硬度是60左右以锡为主要合金元素的青铜。
含锡量一般在3～14%之间，主要用于制作弹性元件和耐磨零件。
变形锡青铜的含锡量不超过8%，有时还添加磷、铅、锌等元素。
磷是良好的脱氧剂，还能改善流动性和耐磨性。
锡青铜中加铅可改善可切削性和耐磨性，加锌可改善铸造性能。
这种合金具有较高的力学性能、减磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。
可用线材火焰喷涂和电弧喷涂制备青铜衬套、轴套、抗磁元件等涂层。
尺寸规格有Ф1.6mm、Ф2.3mm。
具有较高的强度、耐蚀性和优良的铸造性能，长期以来广泛应用于各工业部门中。
牌号：QSn6.5-0.1 标准：GB/T 4423-1992化学成份：铜Cu ：余量，锡Sn ：6.0～7.0，铅Pb：≤0.02 ，磷P：0.10～0.25 ，铝Al：≤0.002，铁Fe：≤0.05 ，硅Si ：≤0.002，锑Sb ：≤0.002，铋Bi：≤0.002 注：≤0.1(杂质)牌号：QSn6.5-0.4 标准：GB/T 13808-1992化学成分：Sn：6.0-7.0，Al：0.002 ，Zn:0.3，Fe:0.02，Pb:0.02，Ni:0.2，P:0.26-0.40 ，Cu:余量，杂质：0.1牌号：QSn7-0.2 标准：GB/T 2059-2000化学成份：铜Cu ：余量，锡Sn ：6.0～8.0，铅Pb：≤0.02，磷P：0.10～0.25，铝Al：≤0.01，铁Fe：≤0.05，硅Si ：≤0.02，锑Sb ：≤0.002，铋Bi：≤0.002，注：≤0.15(杂质)铍青铜和锡青铜都有哪些区别（1）锡青铜以锡为主要合金元素的铜基合金称锡青铜，工业中使用的锡青铜,锡含量大多在3%～14%之间。
QSn8-0.3锡青铜
QSn8-0.3锡青铜QSn8-0.3锡青铜牌号：QSn8-0.3标准：GB/T 13808-1992●化学成份：铜Cu ：余量锡Sn ：≤0.1锌Zn：≤0.5铅Pb：≤0.02铅Pb：≤0.02硼P：≤0.01镍Ni：3.5～5.5铝Al：9.5～11.0铁Fe：3.5～5.5锰Mn：≤0.3硅Si ：≤0.1注：≤1.0(杂质)●特性及适用范围：为含有铁、锰元素的铝青铜,属于高强度耐热青铜,高温(400℃)下力学性能稳定,有良好的减摩性，在大气、淡水和海水中抗蚀性很好，热态下压力加工良好，可热处理强化，可焊接，不易纤焊，可切削性尚好。
规格：上海冶韩：周工/TEL：①③⑧---①⑥①⑥---⑥③④③QSn8-0.3交货状态：无缝管：固溶+酸白，长度可定尺；QSn8-0.3 板材：固溶、酸洗、切边；QSn8-0.3 焊管：固溶酸白+RT%探伤，QSn8-0.3 锻件：退火+车光；QSn8-0.3棒材以锻轧状态、表面磨光或车光；QSn8-0.3带材经冷轧、固溶软态、去氧化皮交货QSn8-0.3 丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
QSn8-0.3圆棒销售：直径6mm-350mm，均有现货QSn8-0.3圆棒分类：车光圆、拉光圆、黑皮毛圆QSn8-0.3板材销售：厚度6mm-300mm，均有现货QSn8-0.3板材分类：机扎板、锻造板、锻板、扎板、拉丝板QSn8-0.3产品备注：零售，批发1吨起按批发价格销售我司专业的合金铜制品生产、可供应铜及铜合金、铜镍合金、铬锆铜、铍青铜、锡青铜、无氧铜、铝青铜黄铜、铝黄铜、铅黄铜、锡黄铜、硅青铜、磷脱氧铜、钨铜等铜镍合金/白铜：我司谒诚为客户服务，欢迎各位的：铜带材质：H62、H65、H68、H63、H70、H80、H90、C2600、C2680、C2700、C5210、C5191、C51000、QBe2.0、C1100、T2等。
规格：厚度：0.01-2.0mm，宽度：4-600mm。
铜锡合金硬度
铜锡合金硬度
铜锡合金的硬度因其具体成分和加工方式而有所不同。
一般来说，铜锡合金比纯铜硬，但比其他常见金属合金如黄铜、青铜等软。
下面是一些常见铜锡合金的硬度值：
- 铜锡合金C51000（常用于电器、太阳能等领域）的硬度为70 HB。
- 铜锡合金C52400（常用于模具、武器等领域）的硬度为90 HB。
- 铜锡合金C72900（常用于船舶、油田等领域）的硬度为120 HB。
需要注意的是，硬度值是对材料初始状态下的硬度进行量化的，实际使用中还会受到其他因素影响，如表面处理、温度、加载方式等。
QSn6-6-3锡青铜管性能
QSn6-6-3锡青铜管性能
康-女士15 3 - 1 6 2 o -588 6
锡青铜是铸造收缩率最小的有色金属合金，用来生产形状复杂、轮廓清晰、气密性要求不高的铸件，锡青铜在大气、海水、淡水和蒸汽中十分耐蚀，比较广泛用于蒸汽锅炉和海船零件。
含磷锡青铜具有好的力学性能，可以用作高精密工作母机的耐磨零件和弹性零件。
含铅锡青铜常用作耐磨零件和滑动轴承。
含锌锡青铜可作高气密性铸件。
QSn6-6-3锡青铜性能的详细介绍
品名：锡青铜产地：上海铜含量：余量%
杂质含量：0.3 %粒度：标准目软化温度：1035 ℃
导电率：/ %IACS硬度：/ HRB品牌：上海商虎.
QSn6-6-3锡青铜成分：
铜：余量
锡：5-7%铅：5-7%锌：2.5-3.5%铁：0.5%硅：0.02%磷：0.15%。
铸锡青铜标准
ZCuPb15Sn8 ZCuPb17Sn4Zn4
ZCuPb20Sn5 ZCuPb30
Li、La S J
Li、La S J S J La J
220(22.4) 170(17.3) 220(20.4) 220(20.4) 150(15.3) 175(17.5) 150(15.3) 150(15.3) 180(18.4)
0.3 0.01 0.25 0.01 0.05 0.10 2.5
0.1 0.01 0.05 0.02
0.05 0.10
0.3 0.02 0.3
0.05
0.25 0.01 0.3 0.01 0.05 0.10 2.0
锌 铅 锰 总和
1.0
1.0
1.0
0.05 0.25 0.05 0.75
1.0
1.0
1.5 0.2 1.5
有高的力学性能，在大气、淡水和海水 耐蚀、耐磨零件，形状简单的大型铸
中耐蚀性好，铸造性能好，组织致密， 件，，如衬套、齿轮、蜗轮，以及在
气密性高，耐磨性好，可以焊接，不易 250℃以下工作的管配件和要求气密
钎焊
性高的铸件，如增压器内气封
要求强度高，耐蚀性好的重要铸件，是
有很高的力学性能，在大气、淡水和海
270(27.5) 280(28.6)
15
1570
10
1665
S ZCuAl8Mn13Fe3Ni2
J
645(65.8) 670(68.3)
280(28.6) 310(31.6)
20
1570
18
1665
ZCuAl9Mn2
S
390(39.8)
J
440(44.9)
20
C92500锡青铜化学成分
C92500化学成分：Cu Sn Pb Zn Fe Sb Ni+Co S P Al Si 85-8810.3-12 1.0-1.50.500.200.200.8-1.50.050.300.0050.005执行标准：ASTM B505/B505M-2005铸造方法：C.T.M.S.典型用途：齿轮、套环。
机械性能：抗拉强度（不小于）屈服强度（不小于）伸长率/%不小于布氏硬度不小于备注ksi MPa ksi MPa402762416510应用领域:广泛应用于发电机组、船舶制造、海水淡化、核工业及石油化工装备等领域。
1：锡青铜是铸造收缩率最小的有色金属合金，可用来生产形状复杂、轮廓清晰、气密性要求不高的铸件。
2：锡青铜的大气、海水、淡水和蒸汽中十分耐蚀、广泛用于蒸汽锅炉和海船零件。
3：含磷锡青铜具有良好的力学性能，可用作高精密工作母机的耐磨零件和弹性零件。
4：含铅磷青铜常用作耐磨零件和滑动轴承。
5：含锌锡青铜可作高气密性铸件。
6：铝青铜具有良好的抗腐蚀性，因此可用来制作耐腐蚀零件，如螺旋桨、阀门等。
7：铝青铜在冲击作用下不会产生火花，可用来制造无火花工具材料。
8：铝青铜具有优良的导热系数和稳定的刚度，作为模具材料在拉伸、压延不锈钢板式换热器时不会产生粘膜、划伤工件等优点，已成为一种新型模具材料。
9：铝青铜具有高的强度，良好的减摩性和很好的耐腐蚀性，可热加工、可焊接、可用于高强、耐磨零件、如轴承、轴套、齿轮、涡轮等。
工作等优点、已成为一种新型模具材料。
10：磷青铜主要用作耐磨零件和弹性元件。
11：磷青铜的板和条用于电子、电气装置用弹簧、开关、引线框架、连接器、震动片、膜盒、保险丝夹、衬套等，特别是用于要求高性能弹性的弹簧。
QSn4-3锡青铜棒板性能参数
QSn4-3锡青铜棒板美标C51000欧标CuSn5QSn4-3锡青铜是为含锌的锡青铜材料，具有高的耐磨性和弹性，抗磁性良好等特点。
材料名称: QSn4-3 锡青铜标准：（GB/T 13808-1992)特性及适用范围：为含锌的锡青铜，有高的耐磨性和弹性，抗磁性良好，能很好地承受热态或冷态压力加工；在硬度下，可加工性好，易焊接和纤焊，在大气.淡水和海水中耐腐蚀性好。
化学成份：试样尺寸：直径（40-120）国产优质QSn4-3锡青铜现货规格国产优质QSn4-3锡青铜圆棒：毛棒Φ1-Φ700mm，光棒Φ1-Φ300mm，锻圆等接受非标订做；国产优质QSn4-3锡青铜扁钢：现货充足，接受非标定做；国产优质QSn4-3锡青铜六角棒：现货充足，接受非标订做；国产优质QSn4-3锡青铜无缝管：现货充足，接受非标订做；国产优质QSn4-3锡青铜板材：毛板、精板规格齐全，现货充足，接受非标订做所属系列：锡青铜执行标准：（林工①③⑥0①⑦④⑨⑨①⑤）制造工艺：圆棒（车光圆、拉光圆、黑皮毛圆）、板材（机扎板、锻造板、锻板、扎板）产品规格：齐全QSn4-3锡青铜材料销往全国各大城市：河北省山西省辽宁省吉林省内蒙古江苏省浙江省安徽省福建省江西省山东省河南省湖北省湖南省广东省海南省四川省贵州省云南省陕西省甘肃省青海省台湾省北京市天津市上海市重庆市广西省澳门宁夏新疆香港黑龙江省QSn4-3锡青铜现货供应规格?铜板厚度0.8 1.0 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10 12 15 16 20---250mm铜带厚度0.15 0.2 0.25 0.3 0.4 0.5 0.6 0.8 1.0 1.2 1.5 1.6 2.0mm铜棒直径∮2.0 3.0 4.0 5.0 6.0 8.0 10 12 16 18 20 25 30 35 38 40--315mm铜线线径0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.8 1.0 1.2 1.3 1.4 1.5 1.6 1.8 2.0 3.0 4.0mm以上常规规格均匀现货，特殊尺寸均可按要求订做！QSn4-3锡青铜厂家、QSn4-3锡青铜性能、QSn4-3锡青铜成分、QSn4-3锡青铜用途、QSn4-3锡青铜型号、QSn4-3锡青铜规格、QSn4-3锡青铜批发、QSn4-3锡青铜棒材、QSn4-3锡青铜板材、QSn4-3锡青铜铜线、QSn4-3锡青铜管材、QSn4-3锡青铜带材、QSn4-3锡青铜价格、优质QSn4-3锡青铜铜合金供应商质量保证，为您提供原厂材质证明。
铸造锡青铜的化学成分(GBT1176-1987)
铸造锡青铜的化学成分（GBT1176-1987）铸造锡青铜的化学成分（GBT1176-1987）铸造锡青铜的化学成分（GB/T1176-1987）化学成分（%）合金牌号合金名称锡锌铅磷镍铜ZCuSn3Zn8Pb6Ni1 3—8—6—1锡青铜 2.0~4.0 6.0~9.0 4.0~7.0 0.5~1.5 其余ZCuSn3Zn11Pb4 3—11—4锡青铜 2.0~4.0 9.0~13.0 3.0~6.0 其余ZCuSn5Pb5Zn5 3—5—5锡青铜 4.0~6.0 4.0~6.0 4.0~6.0 其余ZCuSn10Pb1 10—1锡青铜9.0~11.5 0.5~1.0 其余ZCuSn10Pb5 10—5锡青铜9.0~11.0 4.0~6.0 其余ZCuSn10Zn2 10—2锡青铜9.0~11.0 1.0~3.0 其余铸造锡青铜的杂质限量（GB/T1176-1987）杂质限量，不大于（%）合金牌号铁铝锑硅磷硫镍锡锌铅锰总和ZCuSn3Zn8Pb6Ni1 0.4 0.02 0.3 0.02 0.05 1.0 ZCuSn3Zn11Pb4 0.5 0.02 0.3 0.02 0.05 1.0 ZCuSn5Pb5Zn5 0.3 0.01 0.25 0.01 0.05 0.10 2.5 1.0 ZCuSn10Pb1 0.1 0.01 0.05 0.02 0.05 0.10 0.05 0.25 0.05 0.75 ZCuSn10Pb5 0.3 0.02 0.3 0.05 1.0 1.0 ZCuSn10Zn2 0.25 0.01 0.3 0.01 0.05 0.10 2.0 1.5 0.2 1.5铸造锡青铜的力学性能（GB/T1176-1987）合金牌号铸造方法力学性能，不低于σb/MPa(kgf/mm2) σ0.2/MPa(kgf/mm2) δ5(%) 硬度HBW ZCuSn3Zn8Pb6Ni1S 175(17.8) 8 590J 215(21.9) 10 685 ZCuSn3Zn11Pb4 S 175(17.8) 8 590J 215(21.9) 10 590 ZCuSn5Pb5Zn5S、J 200(20.4) 90(9.2) 13 590Li、La 250(25.5) 100(10.2) 13 635ZCuSn10Pb1 S 220(22.4) 130(13.3) 3 785 J 310(31.6) 170(17.3) 2 885 Li 330(33.6) 170(17.3) 4 885 La 360(36.7) 170(17.3) 6 885ZCuSn10Pb5S 195(19.9) 10 685J 245(25.0) 10 685ZCuSn10Zn2S 240(24.5) 120(12.2) 12 685 J 245(25.0) 140(14.3) 6 785 Li、La 270(27.5) 140(14.3) 7 785铸造锡青铜的主要特性和应用举例（GB/T1176-1987）合金牌号主要特性应用举例ZCuSn3Zn8Pb6Ni1 耐磨性较好，易加工，铸造性能好，气密性较好、耐腐蚀，可在流动海水下工作在各种液体燃料以及海水、淡水和蒸汽（≤225℃）中工作的零件，压力不大于2.5MPa的阀门和管配件ZCuSn3Zn11Pb4 铸造性能好，易加工，耐腐蚀海水、淡水、蒸汽中，压力不大于2.5MPa的管配件ZCuSn5Pb5Zn5 耐磨性和耐蚀性好，易加工，铸造性能和气密性较好在较高负荷，中等滑动速度下工作的耐磨耐腐蚀零件，如轴瓦、衬套、缸套、活塞离合器、泵件压盖以及蜗轮等ZCuSn10Pb1 硬度高，耐磨性极好，不易产生咬死现象，有较好的铸造性能和切削加工性能，在大气和淡水中有良好的耐蚀性可用于高负荷（20MPa以下）和高滑动速度（8m/s）下工作的耐磨零件，如连杆、衬套、轴瓦、齿轮、蜗轮等ZCuSn10Pb5 耐腐蚀，特别对稀硫酸、盐酸和脂肪酸结构材料，耐蚀、耐酸的配件以及破碎机衬套、轴瓦ZCuSn10Zn2 耐蚀性、耐磨性和切削加工性能好，铸造性能好，铸件致密性较高，气密性较好在中等及较高负荷和小滑动速度下工作的重要管配件，以及阀、旋塞、泵体、齿轮、叶轮和蜗轮等铸造铝青铜的化学成分（GB/T1176-1987）合金牌号合金名称化学成分（%）镍铝铁锰铜ZCuAl8Mn13Fe3 8—13—3铝青铜7.0~9.0 2.0~4.0 12.0~14.5 其余ZCuAl8Mn13Fe3Ni2 8—13—3—2铝青铜 1.8~2.5 7.0~8.5 2.5~4.0 11.5~14.0 其余ZCuAl9Mn2 9—2铝青铜8.0~10.0 1.5~2.5 其余ZCuAl9Fe4Ni4Mn2 9—4—4—2铝青铜 4.0~5.0 8.5~10.0 4.0~5.0 0.8~2.5 其余ZCuAl10Fe3 10—3铝青铜8.5~11.0 2.0~4.0 其余ZCuAl10Fe3Mn2 10—3—2铝青铜9.0~11.0 2.0~4.0 1.0~2.0 其余铸造铝青铜的杂质限量（GB/T1176-1987）合金牌号杂质限量，不大于（%）锑硅磷砷碳镍锡锌铅锰总和ZCuAl8Mn13Fe3 0.15 0.10 0.3 0.02 1.0 ZCuAl8Mn13Fe3Ni2 0.15 0.10 0.3 0.02 1.0 ZCuAl9Mn2 0.05 0.20 0.10 0.50 0.2 1.5 0.1 1.0 ZCuAl9Fe4Ni4Mn2 0.15 0.10 0.20 1.0 ZCuAl10Fe3 0.20 3.0 0.3 0.4 0.2 1.0 1.0 ZCuAl10Fe3Mn2 0.05 0.10 0.01 0.01 0.1 0.5 0.3 0.75铸造铝青铜的力学性能（GB/T1176-1987）合金牌号铸造方法力学性能，不低于σb/MPa(kgf/mm2) σ0.2/MPa(kgf/mm2) δ5(%) 硬度HBW ZCuAl8Mn13Fe3S 600(61.2) 270(27.5) 15 1570J 650(66.3) 280(28.6) 10 1665 ZCuAl8Mn13Fe3Ni2S 645(65.8) 280(28.6) 20 1570J 670(68.3) 310(31.6) 18 1665 ZCuAl9Mn2S 390(39.8) 20 835J 440(44.9) 20 930 ZCuAl9Fe4Ni4Mn2 S 630(64.3) 250(25.5) 16 1570ZCuAl10Fe3S 490(50.0) 180(18.4) 13 980 J 540(55.1) 200(20.4) 15 1080 Li、La 540(55.1) 200(20.4) 15 1080ZCuAl10Fe3Mn2S 490(50.0) 15 1080J 540(55.1) 20 1175铸造铝青铜的主要特性和应用举例（GB/T1176-1987）合金牌号主要特性应用举例ZCuAl8Mn13Fe3 具有很高的强度和硬度，良好的耐磨性能和铸造性能，合金致密性高，耐蚀好，作为耐磨件工作温度不大于400℃，可以焊接，不易钎焊适用于制造重型机械用轴套，以及要求强度高、耐磨、耐压零件，如法兰、阀体、泵体等ZCuAl8Mn13Fe3Ni2 有很高的化学性能，在大气、淡水和海水中均有良好的耐蚀性，腐蚀疲劳强度高，铸造性能好，合金组织致密，气密性好，可以焊接，不易钎焊要求强度高耐腐蚀的重要铸件，如船舶螺旋桨，高压阀体，泵体，以及耐压、耐磨零件，如蜗轮、齿轮、法兰、衬套等ZCuAl9Mn2 有高的力学性能，在大气、淡水和海水中耐蚀性好，铸造性能好，组织致密，气密性高，耐磨性好，可以焊接，不易钎焊耐蚀、耐磨零件，形状简单的大型铸件，，如衬套、齿轮、蜗轮，以及在250℃以下工作的管配件和要求气密性高的铸件，如增压器内气封ZCuAl9Fe4Ni4Mn2 有很高的力学性能，在大气、淡水和海水中耐磨性好，铸造性能好，组织致密，气密性高，耐磨性好，不易钎焊，铸造性能尚好要求强度高，耐蚀性好的重要铸件，是制造船舶螺旋桨的主要材料之一，也可用做耐磨和400℃以下工作的零件，如轴承、齿轮、蜗轮，螺帽、法兰、阀体，导向套管ZCuAl10Fe3 具有高的力学性能，耐磨性和耐蚀性能好，可以焊接，不易钎焊，大型铸件自700℃空冷可以防止变脆要求强度高，、耐磨、耐蚀的重要铸件，，如轴套、螺母、蜗轮以及250℃以下工作的管配件ZCuAl10Fe3Mn2具有高的力学性能和耐磨性，可热处理，高温下耐蚀性和抗氧化性能好，在大气、淡水和海水中耐蚀性好，可以焊接，不易钎焊，大型铸件自700℃空冷可以防止变脆要求强度高，耐磨，耐蚀的零件，如，齿轮，轴承、衬套、管嘴、以及耐热管配件等铅青铜的化学成分（GB/T1176-1987）合金牌号合金名称化学成分（%）基本元素杂质含量，不大于锡锌铅铜铁铝锑硅磷硫砷铋镍锡锌锰总和ZCuPb10Sn10 10-10铅青铜9.0~11.0 —8.0~11.0其余0.25 0.01 0.5 0.01 0.05 0.10 —— 2.0 — 2.0 0.2 1.0ZCuPb15Sn8 15-8铅青铜7.0~9.0 —13.0~17.0 0.25 0.01 0.5 0.01 0.10 0.10 —— 2.0 — 2.0 0.2 1.0 ZCuPb17Sn4Zn4 17-4-4铅青铜 3.5~5.0 2.0~6.0 14.0~20.0 0.40 0.05 0.3 0.02 0.05 ———————0.75 ZCuPb20Sn5 20-5铅青铜 4.0~6.0 —18.0~23.0 0.25 0.01 0.75 0.01 0.10 0.10 —— 2.5 — 2.0 0.2 1.0 ZCuPb30 30铅青铜——27.0~33.0 0.50 0.01 0.2 0.02 0.08 —0.10 0.005 — 1.0 —0.3 1.0铸造铅青铜的力学性能（GB/T1176-1987）合金牌号铸造方法力学性能，不低于σb/MPa(kgf/mm2) σ0.2/MPa(kgf/mm2) δ5(%) 硬度HBWZCuPb10Sn10 S 180(18.4) 80(8.2) 7 635 J 220(22.4) 140(14.3) 5 685 Li、La 220(22.4) 110(11.2) 6 685ZCuPb15Sn8S 170(17.3) 80(8.2) 5 590 J 220(20.4) 100(10.2) 6 635 Li、La 220(20.4) 100(10.2) 8 635ZCuPb17Sn4Zn4 S 150(15.3) 5 540 J 175(17.5) 7 590ZCuPb20Sn5 S 150(15.3) 60(6.1) 5 440 J 150(15.3) 70(7.1) 6 540 La 180(18.4) 80(8.1) 7 540ZCuPb30 J ———245铸造铅青铜的主要特性和应用举例（GB/T1176-1987）合金牌号主要特性应用举例ZCuPb10Sn10 润滑性能、耐磨性能和耐蚀性能好，适合用作双金属铸造材料表面压力高，又存在侧压力的滑动轴承，如轧辗、车辆用轴承、负荷峰值60MPa的受冲击的零件，以及最高峰值达100MPa的内燃机双金属轴瓦，以及活塞销套、摩擦片等ZCuPb15Sn8在缺乏润滑剂和用水质润滑剂条件下，滑动性和自润滑性能好，易切削，铸造性能差，对稀硫酸耐蚀性能好表面压力高，又有侧压力的轴承，可用来制造冷轧机的铜冷却管，耐冲击负荷达50MPa的零件，内燃机的双金属轴瓦，主要用于最大负荷达70MPa的活塞销套，耐酸配件ZCuPb17Sn4Zn4 耐磨性和自润滑性能好，易切削，铸造性能差一般耐磨件，高滑动速度的轴承等ZCuPb20Sn5 在较高的滑动性能，在缺乏润滑介质和以水为介质时有特别好的自润滑性能适用于双金属铸造材料，耐硫酸腐蚀，易切削，铸造性能差高滑动速度的轴承，及破碎机、水泵、冷轧机轴承，负荷达70MPa的活塞销套ZCuPb30有良好的自润滑性，易切削，铸造性能差，易产生比重偏析要求高滑动速度的双金属轴瓦，减磨零件等铸造黄铜的化学成分（GB/T1176-1987）化学成分（%）合金牌号合金名称锡锌铅磷镍铝铁锰硅铜ZCuZn38 38黄铜其余60.0~63.0 ZCuZn25Al6Fe3Mn3 25-6-3-3铝黄铜其余 4.5~7.0 2.0~4.0 1.5~4.0 60.0~66.0 ZCuZn26Al4Fe3Mn3 26-4-3-3铝黄铜其余 2.5~5.0 1.5~4.0 1.5~4.0 60.0~66.0 ZCuZn31Al2 31-2铝黄铜其余 2.0~3.0 66.0~68.0 ZCuZn35Al2Mn2Fe1 35-2-2-1铝黄铜其余0.5~2.5 0.5~2.0 0.1~3.0 57.0~65.0 ZCuZn38Mn2Pb2 38-2-2锰黄铜其余 1.5~2.5 1.5~2.5 57.0~60.0 ZCuZn40Mn2 40-2锰黄铜其余 1.0~2.0 57.0~60.0 ZCuZn40Mn3Fe1 40-3-1锰黄铜其余0.5~1.5 3.0~4.0 53.0~58.0 ZCuZn33Pb2 33-2铅黄铜其余 1.0~3.0 63.0~67.0 ZCuZn40Pb2 40-2铅黄铜其余0.5~2.5 0.2~0.8 58.0~63.0 ZCuZn16Si4 16-9硅黄铜其余 2.5~4.5 79.0~81.0铸造黄铜的杂质限量（GB/T1176-1987）杂质限量不大于（%）合金牌号铁铝锑硅磷硫砷碳铋镍锡锌铅锰总和ZCuZn38 0.8 0.5 0.1 0.01 0.002 1.0 1.5ZCuZn25Al6Fe3Mn3 0.10 3.0 0.2 0.2 2.0ZCuZn26Al4Fe3Mn3 0.10 3.0 0.2 0.2 2.0 ZCuZn31Al2 0.8 1.0 1.0 0.5 1.5ZCuZn35Al2Mn2Fe1 0.10 3.0 1.0 0.5 2.0ZCuZn38Mn2Pb2 0.8 1.0 0.1 2.0 2.0ZCuZn40Mn2 0.8 1.0 0.1 1.0 2.0ZCuZn40Mn3Fe1 1.0 0.1 0.5 0.5 1.5ZCuZn33Pb2 0.8 0.1 0.05 0.05 1.0 1.5 0.2 1.5ZCuZn40Pb2 0.8 0.05 1.0 1.0 0.5 1.5ZCuZn16Si4 0.8 0.1 0.1 0.3 0.5 0.5 2.0铸造黄铜的力学性能（GB/T1176-1987）合金牌号铸造方法力学性能，不低于σb/MPa(kgf/mm2) σ0.2/MPa(kgf/mm2) δ5(%) 硬度HBWZCuZn38 S 295（30.0）30 590 J 295（30.0）30 685ZCuZn25Al6Fe3Mn3S 725（73.9）380（38.7）10 1570 J 740（75.5）400（40.8）7 1665 Li、La 740（75.5）400（40.8）7 1665ZCuZn26Al4Fe3Mn3S 600（61.2）300（30.6）18 1175 J 600（61.2）300（30.6）18 1275 Li、La 600（61.2）300（30.6）18 1275ZCuZn31Al2 S 295（30.0）12 785 J 390（39.8）15 885ZCuZn35Al2Mn2Fe1S 450（45.9）170（17.3）20 980 J 475（48.4）200（20.4）18 1080 Li、La 475（48.4）200（20.4）18 1080ZCuZn38Mn2Pb2 S 245（25.0）10 685 J 345（35.2）18 785ZCuZn40Mn2 S 345（35.2）20 785 J 390（39.8）25 885ZCuZn40Mn3Fe1 S 440（44.9）18 980 J 490（50.0）15 1080ZCuZn33Pb2 S 180（18.4）70（7.1）12 490 ZCuZn40Pb2 S 220（22.4）15 785J 280（28.6）120（12.2）20 885ZCuZn16Si4S 345（35.2）15 885 J 390（39.8）20 980铸造黄铜的主要特性和应用举例（GB/T1176-1987）合金牌号主要特性应用举例ZCuZn38 具有优良的铸造性能和较高的力学性能，切削加工性能好，可以焊接，耐蚀性较好，有应力腐蚀开裂倾向一般结构件和耐蚀零件，如法兰，阀座，趾甲、手柄和螺母等ZCuZn25Al6Fe3Mn3 有很高的力学性能，铸造性能良好，耐蚀性较好，有应力腐蚀开裂倾向，可以焊接适用高强、耐磨零件，如桥梁支承板、螺母、螺杆、耐磨板、滑块和蜗轮等ZCuZn26Al4Fe3Mn3 有很高的力学性能，铸造性能良好，在空气、淡水、和海水中耐蚀性较好，可以焊接要求强度高、耐蚀零件ZCuZn31Al2 铸造性能良好，在空气、淡水、和海水中耐蚀性较好，，易切削，可以焊接适用于压力铸造，如电机、仪表等压铸件以及造船和机械制造业的耐蚀零件ZCuZn35Al2Mn2Fe1 具有高的力学性能和良好的铸造性能，在大气、淡水、海水中有较好的耐蚀性，切削性能好，可以焊接管路配件和要求不高的耐磨件ZCuZn38Mn2Pb2 有较高的力学性能和耐蚀性、耐磨性较好，切削性能良好一般用途的结构件、船舶、仪表等使用的外型简单铸件，如套筒、衬套、轴瓦、滑块等ZCuZn40Mn2 有较高的力学性能和耐蚀性，铸造性能好，受热时组织稳定在空气、淡水、海水、蒸汽（小于300℃）和各种液体燃料中工作的零件和阀体、阀杆、泵、管接头，以及需要浇注巴氏合金和镀锡零件等ZCuZn40Mn3Fe1 有高的力学性能，良好的铸造性能和切削加工性能，在空气、淡水、和海水中耐蚀性较好，有应力腐蚀开裂倾向耐海水腐蚀的零件，以及300℃以下工作的管配件，制造船舶螺旋桨等大型铸件ZCuZn33Pb2 结构材料，给水温度为90℃时抗氧化性能好，电导率约为10~14MS/m煤气和给水设备的壳体、机器制造业、电子技术、精密仪器和光学仪器的部分构件配件ZCuZn40Pb2 有好的铸造性能和耐磨性，切削加工性能好，耐蚀性能好，在海水中有应力腐蚀倾向一般用途的耐磨、耐蚀零件，如轴套、齿轮等ZCuZn16Si4 具有较好的力学性能和良好的耐蚀性，铸接触海水工作的管配件以及水泵、叶轮、旋塞和造性能好，流动性高，铸件组织致密，气密性好在空气、淡水、油、燃料，以及工作压力在4.5MPa 和在250℃以下蒸汽中工作的铸件资讯来源：国家标准化管理委员会。
铸造锡青铜硬度
铸造锡青铜硬度
摘要：
1.锡青铜的概述
2.锡青铜的硬度特性
3.影响锡青铜硬度的因素
4.锡青铜硬度的测量方法
5.锡青铜硬度与用途的关系
正文：
锡青铜，作为一种常见的铜合金，是以锡为主要合金元素的铜基合金。
其具有良好的抗腐蚀性、导电性和导热性，广泛应用于各个领域。
锡青铜的硬度特性是衡量其力学性能的重要指标。
一般来说，锡青铜的硬度会随着锡含量的增加而提高。
当锡含量在3%~10%之间时，锡青铜的硬度可达到HRC40以上，使其具有较高的耐磨性。
然而，过高的锡含量会导致锡青铜的硬度降低，耐磨性下降。
影响锡青铜硬度的因素主要有以下几点：
（1）锡含量：如前所述，锡含量的增减直接影响锡青铜的硬度。
（2）杂质元素：锡青铜中的杂质元素，如铅、锌、镍等，会对硬度产生影响。
适当的杂质元素可以提高锡青铜的硬度，但过量的杂质元素会导致硬度降低。
（3）冷却速度：在铸造过程中，冷却速度对锡青铜的硬度有一定影响。
冷却速度过快会导致锡青铜硬度提高，但过慢的冷却速度会导致硬度降低。
锡青铜硬度的测量方法主要包括布氏硬度试验和洛氏硬度试验。
这两种方法都是通过压入一定形状的硬质压头，来测量材料抵抗划痕的能力，从而得到硬度值。
锡青铜硬度与用途的关系密切。
不同硬度的锡青铜适用于不同的场合。
例如，高硬度的锡青铜常用于制造轴类零件、齿轮等耐磨零件；中硬度的锡青铜适用于制造弹簧、螺母等零件；低硬度的锡青铜则适用于制造海船零件、化工设备等抗腐蚀零件。
总之，锡青铜的硬度对其性能和用途具有重要影响。
铸造锡青铜硬度
铸造锡青铜硬度（最新版）目录一、引言：介绍铸造锡青铜的背景和重要性二、铸造锡青铜的硬度概述三、影响铸造锡青铜硬度的因素四、提高铸造锡青铜硬度的方法五、结论：总结铸造锡青铜硬度的重要性及其提高方法正文一、引言锡青铜，作为一种古老的合金材料，在我国有着悠久的历史。
它主要由锡和铜两种元素组成，因其良好的机械性能、抗腐蚀性能以及铸造性能，被广泛应用于各类铸造件的生产中。
在锡青铜的众多性能中，硬度是一个关键的指标，直接影响到铸件的使用寿命和性能。
因此，研究铸造锡青铜的硬度具有重要的实际意义。
二、铸造锡青铜的硬度概述铸造锡青铜的硬度通常指的是其抗拉强度和抗压强度，这两个指标是衡量合金材料硬度的重要参数。
抗拉强度是指在拉伸状态下，锡青铜能够承受的最大应力；抗压强度则是在压缩状态下，锡青铜能够承受的最大应力。
硬度越高，表明锡青铜的耐磨性和耐腐蚀性能越好，使用寿命也相对较长。
三、影响铸造锡青铜硬度的因素1.锡青铜中锡和铜的比例：锡青铜的硬度与其中锡和铜的比例密切相关。
一般来说，随着锡含量的增加，锡青铜的硬度会降低；而随着铜含量的增加，锡青铜的硬度会提高。
2.铸造过程中的温度和压力：铸造过程中的温度和压力对锡青铜的硬度也有很大影响。
温度过高或过低，压力过大或过小，都可能导致锡青铜的硬度不足或过高。
3.合金中的其他元素：在锡青铜中添加适量的其他元素，如铝、锌、铅等，可以有效地改善其硬度。
四、提高铸造锡青铜硬度的方法1.合理控制锡青铜中锡和铜的比例：通过调整锡和铜的比例，使其达到最佳的硬度范围。
2.严格控制铸造过程中的温度和压力：确保铸造过程中的温度和压力在合适的范围内，以保证锡青铜的硬度。
3.添加适量的合金元素：在锡青铜中添加适量的其他元素，可以有效地改善其硬度。
五、结论铸造锡青铜的硬度是衡量其质量和性能的重要指标。
通过合理控制锡和铜的比例、严格控制铸造过程中的温度和压力，以及添加适量的合金元素，可以有效提高铸造锡青铜的硬度，从而提高铸件的使用寿命和性能。
锡青铜材质报告
锡青铜材质报告1. 引言锡青铜是一种优质的金属材料，由铜和锡两种元素组成。
它具有优良的机械性能和抗腐蚀能力，广泛应用于工业制造、建筑材料和艺术品等领域。
本文将介绍锡青铜的组成、制备工艺、物理性能以及应用领域。
2. 锡青铜的组成锡青铜是一种由铜和锡两种元素组成的合金。
一般而言，锡的含量在5%至25%之间。
较低含锡量的锡青铜通常具有更高的硬度和强度，而较高含锡量的锡青铜则具有更好的耐腐蚀性。
3. 锡青铜的制备工艺3.1 熔炼制备锡青铜的第一步是将铜和锡按照一定的比例混合，然后进行熔炼。
在熔炼过程中，通常会添加一些助剂来改善合金的性能。
常见的助剂包括锰、铅和锌等。
3.2 铸造熔融的锡青铜液体可通过铸造工艺进行成型。
铸造是将熔融的合金倒入预先设计好的模具中，待冷却凝固后取出成型的工艺。
通过铸造工艺，可以得到各种形状和尺寸的锡青铜制品。
3.3 加工与热处理铸造成型后的锡青铜制品可能需要进一步的加工与热处理。
加工包括锻造、轧制、拉伸等，以加强材料的力学性能。
热处理则可以通过固溶处理、时效处理等方式，改善合金的晶体结构和性能。
4. 锡青铜的物理性能锡青铜具有许多优异的物理性能，使其在各个领域得到广泛应用。
4.1 机械性能锡青铜具有较高的硬度和强度，使其适用于需要高强度和耐磨的场合。
此外，锡青铜还具有良好的可塑性和韧性，使其易于加工和成型。
4.2 抗腐蚀性能锡青铜具有良好的耐腐蚀性能，特别是对海水和大气环境中的腐蚀。
因此，它常被用于制造海洋设备、造船和化工设备等。
4.3 导电性能锡青铜具有优良的导电性能，使其在电子和电气领域得到广泛应用。
例如，它可用于制造导线、接触器和电线等。
5. 锡青铜的应用领域由于锡青铜具有优良的性能，因此在各个领域得到了广泛应用。
5.1 工业制造锡青铜被广泛用于制造机械零件、轴承、齿轮和管道等。
其高强度、耐磨和耐腐蚀性能使其成为理想的材料选择。
5.2 建筑材料锡青铜在建筑领域的应用越来越广泛。
QSn7-0.2锡青铜棒
QSn7-0.2锡青铜棒
标准：GB/T 2059-2000
●特性及适用范围：
QSn7-0.2锡青铜强度高,弹性和耐磨性好,易焊接和钎焊,在大气,淡水和海水中耐蚀性好,可切削性良好,适于热压加工。
QSn7-0.2磷青铜用于制作中等负荷,中等滑动速度下承受摩擦的零件,如抗磨垫圈,轴承,轴套,涡轮等,还可用作弹簧,簧片等。
QSn7-0.2锡青铜
QSn7-0.2化学成分：
铜 Cu ：余量
锡 Sn ：6.0～8.0
铅 Pb：≤0.02
磷 P：0.1-0.25
铝 Al：≤0.002
铁 Fe：≤0.05
硅 Si ：≤0.002 TEL:❶--❺❽-○❶❾❶-❻❼❾❽锑 Sb ：≤0.002
铋 Bi：≤0.002
杂质：≤0.15
QSn7-0.2软态物理性能：
密度：8.65
热导率：54.4
硬度：75
摩擦系数：0.0125（有润滑剂）
抗拉强度：360
屈服强度：230
退火温度：500-680
注：带材的室温拉伸力学性能
试样尺寸：厚度≥0.15
QSn7-0.2焊接性能：易于锡焊、铜焊、闪光焊、也能进行电弧焊、电焊，不易进行埋弧焊和电渣焊。
应用范围
适于制作中等负荷、中等滑动速度下承受摩擦的零件,如抗磨垫圈、轴承、轴套、蜗轮等，还可用作弹簧、簧片等
QSn7-0.2主要用于制造在中等载荷和中等滑动速度下的耐磨零件和结构零件，如抗磨垫圈、轴承、轴套、涡轮等;还可以制造弹簧、簧片及其他机械、电气零件。
锡青铜
特性
锡青铜除了含有3%～14%锡，此外还常常加入磷、锌、铅等元素。是人类应用最早的合金，至今已有约4000 年的使用历史。它耐蚀、耐磨，有较好的力学性能和工艺性能，并能很好地焊接和钎焊，冲击时不产生火花。分 为加工锡青铜和铸造锡青铜。用于压力加工的锡青铜含锡量低于6%～7%，铸造锡青铜的含锡量为10%～14%。常用 牌号有QSn4-3，QSn4.4-2.5，QSn7-O.2，ZQSn10，ZQSn5-2-5，ZQSN6-6-3等。锡青铜是铸造收缩率最小的有 色金属合金，可用来生产形状复杂、轮廓清晰、气密性要求不高的铸件。锡青铜在大气、海水、淡水和蒸汽中十 分耐蚀，广泛用于蒸汽锅炉和海船零件。含磷锡青铜具有良好的力学性能，可用作高精密工作母机的耐磨零件和 弹性零件。含铅锡青铜常用作耐磨零件和滑动轴承，含锌锡青铜可作高气密性铸件。
锡青铜的凝固范围大，枝晶偏析严重；凝固时不易形成集中缩孔，体积收缩很小；铸锭中易出现锡的逆偏析， 严重时铸锭表面可见到白色斑点（8相析出），甚至出现富锡颗粒，一般称为锡汗（tinsweat），改进铸造方法 和工艺条件可减轻逆偏析程度；液态合金中，锡易生成硬脆的夹杂物SnO2，熔炼要充分脱氧，防止由于夹杂物引 起的合金力学性能的降低；对过热和气体的敏感性很小，能很好地焊接和钎焊；冲击时不发生火花，无磁性、耐 寒，并有极高的耐磨性。
简史
早在公元前3000年以前，人们就开始制造和使用铜。但是，炼铜制成的物件太软，容易弯曲，并且很快就钝。 接着人们发现把锡掺到铜里去制成铜锡合金——青铜。青铜器件的熔炼和制作比纯铜容易的多，比纯铜坚硬（假 如把锡的硬度值定为5，那么铜的硬度就是30，而青铜的硬度则是100～150），历史上称这个时期为青铜时代。
铜锡系状态图，如图1示。工业用锡青铜的锡含量一般在3%～14%之间，但变形锡青铜的锡含量不超过8%。
铸造锡青铜硬度
铸造锡青铜硬度摘要：一、锡青铜的概述二、锡青铜的硬度三、影响锡青铜硬度的因素四、提高锡青铜硬度的方法五、结论正文：一、锡青铜的概述锡青铜，是由铜和锡组成的合金，是一种历史悠久的合金材料。
在我国，锡青铜的制造和使用可以追溯到商朝时期，距今已有三千多年的历史。
锡青铜因其良好的铸造性能、耐腐蚀性和耐磨性等特点，被广泛应用于雕塑、器皿、建筑装饰等领域。
二、锡青铜的硬度锡青铜的硬度是指其抵抗硬物压入其表面的能力，通常用来衡量合金的强度。
硬度越高，合金的强度越大，抗磨损和抗切割性能也越好。
对于锡青铜来说，其硬度一般在布氏硬度HB100-200 之间，但这个范围并不能满足所有的使用需求。
因此，提高锡青铜的硬度是一项重要的研究课题。
三、影响锡青铜硬度的因素锡青铜的硬度主要受以下几个因素影响：1.锡青铜的成分：锡青铜中的铜和锡的比例不同，会导致其硬度产生差异。
一般来说，含锡量越高，锡青铜的硬度越大。
2.铸造工艺：铸造过程中的温度、压力和冷却速度等条件，都会对锡青铜的硬度产生影响。
3.热处理：通过热处理可以改变锡青铜的组织结构，从而影响其硬度。
四、提高锡青铜硬度的方法要提高锡青铜的硬度，可以从以下几个方面入手：1.调整成分：通过适当增加锡青铜中的锡含量，可以提高其硬度。
2.改进铸造工艺：控制铸造过程中的温度、压力和冷却速度等条件，使锡青铜的组织结构更加紧密，从而提高其硬度。
3.进行热处理：通过适当的热处理，可以改变锡青铜的组织结构，提高其硬度。
五、结论锡青铜的硬度是衡量其强度的重要指标，影响硬度的因素包括成分、铸造工艺和热处理等。
铸造锡青铜硬度
铸造锡青铜硬度【最新版】目录一、引言：介绍铸造锡青铜的背景和重要性二、铸造锡青铜的硬度概述三、影响铸造锡青铜硬度的因素四、提高铸造锡青铜硬度的方法五、结论：总结铸造锡青铜硬度的重要性和应用前景正文一、引言锡青铜，作为青铜材料的一种，以其优良的性能被广泛应用于各类铸造件的生产制造中。
在我国，铸造锡青铜的历史悠久，早在商周时期，就已经开始使用锡青铜制作器具。
如今，随着科技的发展，铸造锡青铜在航空、航天、通讯等领域发挥着越来越重要的作用。
其中，铸造锡青铜的硬度是衡量其性能优劣的重要指标。
二、铸造锡青铜的硬度概述铸造锡青铜的硬度通常指的是其抗拉强度和抗压强度，这两者是衡量铸造锡青铜性能的关键参数。
抗拉强度指的是铸造锡青铜在拉伸状态下能够承受的最大应力，抗压强度则是在压缩状态下能够承受的最大应力。
硬度越高，意味着铸造锡青铜的性能越好，应用范围越广。
三、影响铸造锡青铜硬度的因素1.锡青铜的成分：锡青铜的主要成分是锡和铜，此外还包含少量的其他元素。
其中，锡和铜的比例对铸造锡青铜的硬度影响最大。
当锡含量增加时，锡青铜的硬度会相应提高；而铜含量增加时，硬度则会降低。
2.铸造工艺：铸造工艺对铸造锡青铜硬度的影响也非常明显。
例如，熔炼温度、浇注速度、冷却速度等都会影响锡青铜的硬度。
3.热处理：铸造锡青铜在铸造完成后，通常需要进行热处理以提高其硬度。
热处理的温度、保温时间等因素都会影响铸造锡青铜的硬度。
四、提高铸造锡青铜硬度的方法1.合理调整成分：通过适当调整锡和铜的比例，可以有效地提高铸造锡青铜的硬度。
2.优化铸造工艺：控制熔炼温度、浇注速度和冷却速度等铸造工艺参数，有利于提高铸造锡青铜的硬度。
3.进行适当的热处理：合理的热处理工艺可以有效地提高铸造锡青铜的硬度。
五、结论铸造锡青铜的硬度是衡量其性能优劣的重要指标，对于提高铸造锡青铜在各领域的应用具有重要意义。
(7-0.2)青铜QSn7-0.2锡青铜化学成分及力学性能
（7-0.2）青铜QSn7-0.2锡青铜化学成分及力学性能QSn7-0.2 锡青铜Qsn7-0.2介绍材料名称：QSn7-0.2 锡青铜标准：（GB/T 5231-2001）材料成分周工/TEL：①③⑧--①⑥①⑥--⑥③④③铜Cu:余量CuAg:NiCo:锡Sn:6.0～8.0锌Zn:铅Pb:≤0.02磷P:0.10～0.25镍Ni:铝Al:≤0.01铁Fe:≤0.05锰Mn:硅Si:≤0.02锑Sb:≤0.002硫S:砷As:碳C:铋Bi:≤0.002氧O:镉Cd:铬Cr:镁Mg:其它:≤0.15(杂质)材料特性棒材的纵向室温拉伸力学性能力学性能试样尺寸:直径或对边距离5～40制造方法:状态:硬(Y)抗拉强度σb(MPa):≥440屈服强度σs(MPa):伸长率δ10(%):≥15断面收缩率ψ(%):≥19材料特性强度高,弹性和耐磨性好,易焊接和纤焊，在大气、淡水和海水中耐蚀性好，可切削性良好，适于热压加工。
适用范围适于制作中等负荷、中等滑动速度下承受摩擦的零件,如抗磨垫圈、轴承、轴套、蜗轮等，还可用作弹簧、簧片等。
我司专业的合金铜制品生产、可供应铜及铜合金、铜镍合金、铬锆铜、铍青铜、锡青铜、无氧铜、铝青铜黄铜、铝黄铜、铅黄铜、锡黄铜、硅青铜、磷脱氧铜、钨铜等铜镍合金/白铜：我司谒诚为客户服务，欢迎各位的：铜带材质：H62、H65、H68、H63、H70、H80、H90、C2600、C2680、C2700、C5210、C5191、C51000、QBe2.0、C1100、T2等。
规格：厚度：0.01-2.0mm，宽度：4-600mm。
硬度：O、1/2H、3/4H、H、EH、SH等。
铜板材质：H62、H65、H68、H70、H80、H90、C2600、C2680、C2700、C5210、C5191、C51000、QBe2.0、C1100、T2等。
规格：厚度：0.2-100mm，宽度：305-1000mm、长度：1200-2000mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

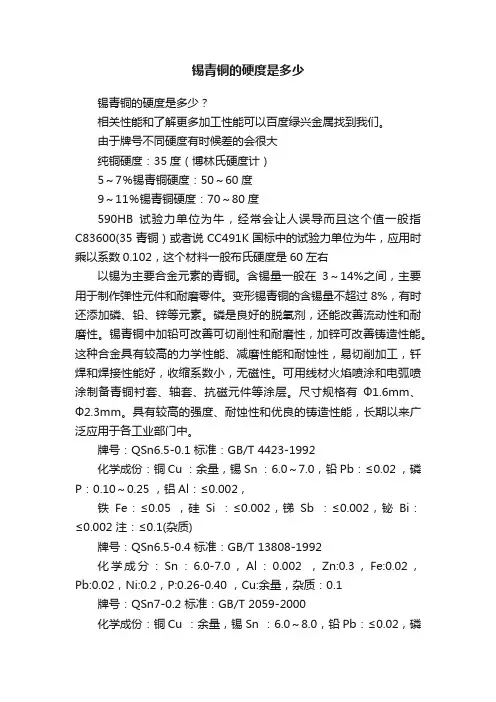

锡青铜的硬度是多少？
相关性能和了解更多加工性能可以百度绿兴金属找到我们。
由于牌号不同硬度有时候差的会很大
纯铜硬度：35度（博林氏硬度计）
5～7％锡青铜硬度：50～60度
9～11％锡青铜硬度：70～80度
590HB试验力单位为牛，经常会让人误导而且这个值一般指C83600(35青铜）或者说CC491K国标中的试验力单位为牛，应用时乘以系数0.102，这个材料一般布氏硬度是60左右
以锡为主要合金元素的青铜。
含锡量一般在3～14%之间，主要用于制作弹性元件和耐磨零件。
变形锡青铜的含锡量不超过8%，有时还添加磷、铅、锌等元素。
磷是良好的脱氧剂，还能改善流动性和耐磨性。
锡青铜中加铅可改善可切削性和耐磨性，加锌可改善铸造性能。
这种合金具有较高的力学性能、减磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。
可用线材火焰喷涂和电弧喷涂制备青铜衬套、轴套、抗磁元件等涂层。
尺寸规格有Ф1.6mm、Ф2.3mm。
具有较高的强度、耐蚀性和优良的铸造性能，长期以来广泛应用于各工业部门中。
牌号：QSn6.5-0.1 标准：GB/T 4423-1992
化学成份：铜Cu ：余量，锡Sn ：6.0～7.0，铅Pb：≤0.02 ，磷P：0.10～0.25 ，铝Al：≤0.002，
铁Fe：≤0.05 ，硅Si ：≤0.002，锑Sb ：≤0.002，铋Bi：≤0.002 注：≤0.1(杂质)
牌号：QSn6.5-0.4 标准：GB/T 13808-1992
化学成分：Sn：6.0-7.0，Al：0.002 ，Zn:0.3，Fe:0.02，Pb:0.02，Ni:0.2，P:0.26-0.40 ，Cu:余量，杂质：0.1
牌号：QSn7-0.2 标准：GB/T 2059-2000
化学成份：铜Cu ：余量，锡Sn ：6.0～8.0，铅Pb：≤0.02，磷P：0.10～0.25，
铝Al：≤0.01，铁Fe：≤0.05，硅Si ：≤0.02，锑Sb ：≤0.002，铋Bi：≤0.002，注：≤0.15(杂质)
铍青铜和锡青铜都有哪些区别
（1）锡青铜以锡为主要合金元素的铜基合金称锡青铜，工业中使用的锡青铜,锡含量大多在3%～14%之间。
锡含量小于5%锡青铜适于冷加工使用；锡含量为5%～7%的锡青铜适于热加工；锡含量大于10%的锡青铜适于铸造。
锡青铜在造船、化工、机械、仪表等工业中广泛应用,主要用以制造轴承、轴套等耐磨零件和弹簧等弹性元件以及抗蚀、抗磁零件等。
（3）铍青铜以铍为基本元素的铜合金称铍青铜。
铍青铜的含铍量为1.7%～2.5%.铍青铜的弹性极限、疲劳极限都很高,耐磨性和抗蚀性优异,具有良好的导电性和导热性,还具有无磁性、受冲击时不产生火花等优点。
铍青铜主要用于制作精密仪器的重要弹簧、钟表齿轮、高速高压下工作的轴承、衬套以及电焊机电极、
防爆工具、航海罗盘等重要机件。
以铍作为主要合金组元的一种无锡青铜。
含有1.7～2.5%铍及少量镍、铬、钛等元素，经过淬火时效处理后，强度极限可达1250～1500MPa，接近中等强度钢的水平。
在淬火状态下塑性很好，可以加工成各种半成品。
铍青铜具有很高的硬度、弹性极限、疲劳极限和耐磨性，还具有良好的耐蚀性、导热性和导电性，受冲击时不产生火花，广泛用作重要的弹性元件、耐磨零件和防爆工具等。
常用牌号有QBe2、QBe2.5、QBe1.7、QBe1.9等。
以锡为主要合金元素的青铜。
含锡量一般在3～14%之间，主要用于制作弹性元件和耐磨零件。
变形锡青铜的含锡量不超过8%，有时还添加磷、铅、锌等元素。
磷是良好的脱氧剂，还能改善流动性和耐磨性。
锡青铜中加铅可改善可切削性和耐磨性，加锌可改善铸造性能。
这种合金具有较高的力学性能、减磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。
可用线材火焰喷涂和电弧喷涂制备青铜衬套、轴套、抗磁元件等涂层。
尺寸规格有Ф1.6mm、Ф2.3mm。
具有较高的强度、耐蚀性和优良的铸造性能，长期以来广泛应用于各工业部门中。
锡青铜是铸造收缩率最小的有色金属合金，用来生产形状复杂、轮廓清晰、气密性要求不高的铸件。
锡青铜在大气、海水、淡水和蒸汽中十分耐蚀，广泛用于蒸汽锅炉和海船零件。
含磷锡青铜具有良好的力学性能，可用作高精密工作母机的
耐磨零件和弹性零件。
含铅锡青铜常用作耐磨零件和滑动轴承。
含锌锡青铜可作高气密性铸件。
锡青铜在电气、电子工业中应用最广、用量最大，占总消费量一半以上。
用于各种电缆和导线，电机和变压器的这种，开关以及印刷线路板在机械和运输车辆制造中，用于制造工业阀门和配件、仪表、滑动轴承、模具、热交换器和泵等。
在化学工业中广泛应用于制造真空器、蒸馏锅、酿造锅等。
在国防工业中用以制造子弹、炮弹、枪炮零件等，每生产300万发子弹，需用铜130-140吨。
在建筑工业中，用做各种管道、管道配件、装饰器件等。
锡青铜的硬度是多少？铍青铜和锡青铜都有哪些区别文稿提供者：绿兴金属有限公司。
