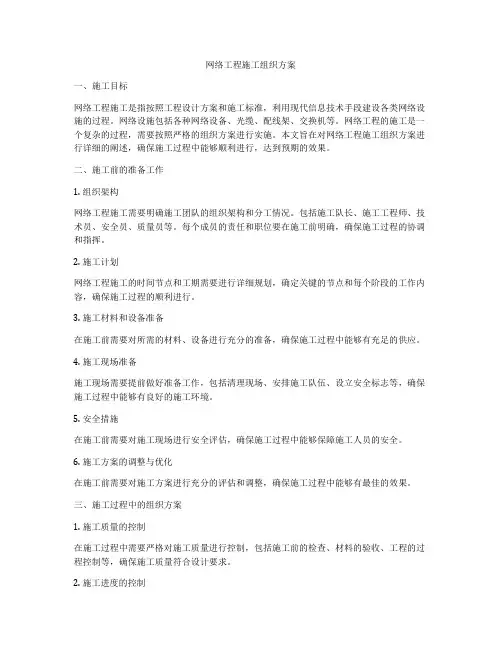

网络工程施工组织方案

网络工程实施方案

关键：系统设计方案

一.综合布线设计方案：

1.工作区子系统

工作区布线子系统由终端设备到信息插座的连线（或软线）组成，它包括-连接器、连接跳线、信息插座；信息插座有墙上型、地上（防水）型、桌上型等多种；标准有：RJ-45、RJ-11及单、双、多口等结构。

2.水平布线子系统

水平布线子系统将电缆从楼层配线架连接到各用户工作区的信息插座上，通常处于同一楼层之上，可以采用3类、5类或超五类4对屏蔽/非屏蔽双绞线；3类、5类及超五类双绞线都是由4对24-AWG的对绞铜线组成；3类线在10MBPS应用时无误码传输距离为100米、16MBPS时为50米；5类线在155MBPS时可传输80米、在100MBPS时为100米；超五类在155Mhz时传输距离可以达到100米，速率更高时可采用光纤。为了满足高速率数据传输，数据传输选用普天超5类四对UTP双绞线，由于所用的数据线均采用了超5类UTP双绞线，因此对学院校园网而言，超5类UTP双绞线布线时的带宽和传输速率能满足武威职业学院校园网楼宇内信息点要求的100M接入，超5类布线与垂直干线一起使用，为带宽应用程序提供完全的端到端布线解决方案，适用于网络的扩展及升级，成本底维护费用少。

3.垂直干线子系统（RISER BACKONE SUBSYSTEM）：

指各搂层配线架与主配线架间的干缆：可以为大对数双绞线、光缆也可以二者混用；其主要功能是将主配线架系统和各楼层配线架连接起来。

4.布线柜子系统(RACK SUBSYSTEM)：

由楼层配线架组成，其主要功能是将垂直干缆与各楼层水平子系统相连接，布线系统的优势和灵活性主要体现在布线柜子系统上，只要简单的跳一下线就可完成任何一个结构化布线系统的信息插座以对任何一个智能系统的连接，极大的方便了线路重新布局和网络终端的重新调整；光纤连接时，要用光纤配线箱，箱内有多个ST或SC连接器安装口；其线路弯曲设计符合62.5/125μM多模光纤的弯曲要求，光纤接头采用ST或SC型，由陶瓷、塑胶、不锈钢等材料制成，光纤藕合器可做为多模光纤与网络设备或接线装置上的连接，配线架和光纤配线箱通常设在弱电井或设备间内，用来连接其他子系统，并对它们通过跳线进行管理。

5.设备间子系统（EQUIPMENT SUBSYSTEM）：

设备间子系统由主配线架和各公共设备组成，它主要功能是将各种公共设备（如：计算机主机，PABX、各种控制系统、网络交换设备等）与主配线架连接起来，该子系统还包括雷电保护装置。

6.管理子系统（ADMINISTRATION SUBSYSTEM）：

一个完整的布线系统工程应该包括：工程设计图纸、施工记录、测试报告、使用

说明等材料，对这些材料进行整理归档交由用户保存以备系统的使用和维护。对于学院校园网而言在设计方案中，将各个楼层的信息点通过PVC管槽走墙边通向各个楼层的配线机柜，机柜里放置普天超5类24口配线架，对各个信息点的接头进行跳线配置，再通过配线架与交换机相连。采用普天超5类24口配线架（由安装板和超5类RJ45插座模块组合而成），可安装在19"标准机架上，只占用1U空间，占用地方小，搬运迁移方便。插座正面是标准的RJ45插座，端口性能达到超五类性能的要求，屏蔽性能完全符合标准要求。数据主干光缆的端接采用普天抽屉式12端口光纤分线盒。超5类系列跳线在设备间用于连接配线架到网络设备端口，在终端用于连接墙面插座到终端设备的计算机网络接口。

7.建筑群布线子系统

建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设。在学院校园网综合布线设计方案中各楼间的距离都超过了100米，而当计算机数据传输距离超过100米时，用光纤作为数据主干将是最佳选择，并具有大对数电缆无法比拟的高带宽和高保密性、抗干扰性。因此各楼间的连接采用普天6芯多模室内光缆，支持数据信息的传输。在校园网综合布线设计方案中将使用光纤把各新综合教学楼、教学楼、办公楼、实验楼、餐厅、学生宿舍楼互联。并集中于校园网网络中心。其敷设方式室内采用金属桥架，室外采用暗埋深沟填铺的方式进行。在设计中进入主设备间的所有光纤、大对数电缆、电信电缆都采用金属桥架或钢管进行硬件保护，同时采用IDC线对保护器对铜缆予以电气保护，避免人员和设备免遭外部电压和电流的伤害。

二.网络设计方案

网络结构为分层星型结构,网络分为三级：

第一级是网络中心，为中心节点。网络中心选址在学校地域的中心建筑(实验大楼),布置了校园网的核心设备，如路由器、交换机、服务器(WWW服务器、电子邮件服务器、拨号服务器、域名服务器等)，并预留了将来与本部以外的几个园区的通信接口。

第二级是建筑群的主干结点，为二级节点。校园网按地域设置了几条干线光缆，从网络中心辐射到几个主要建筑群，并在二级主干节点处端接。在主干网节点上安装的交换机位于网络的第二层，它向上与网络中心的主干交换机相连，向下与各楼层的集线器相连。学校校园网主干带宽全部为100Mbps，并考虑到向ATM 或千兆以太网的升级。

第三级是建筑物楼内的HUB，为三级节点。三级节点主要是指直接与服务器和工作站连接的局域网设备，即以太网或快速以太网集线器

（3COM堆叠式集线器3COM SUPERSTACK）。设计楼内的综合布线时根据需要可进行了一定取舍：如取消干线子系统；合并管理子系统与设备间子系统；将水平子系统的布线直接引入到设备间的主配线架上等等。

以交换式千兆以太网作为校园网的主干，按10M/100M交换式子网方式接入(如

图)。

校园网布线设计一般采用多级物理星型结构、点到点连接，任何一条线路故障均不影响其他线路的正常运行。网络采用分散式三层交换体系，二级交换机具有第三级交换能力，主干线路压力小，而且全部实现百兆交换入室。三级交换机可以堆叠，能将一个主干和桌面交换机组成一个整体，提供足够的交换口，可扩展性好。

1、主干网选用千兆以太网，其第三层以太网路由器交换机大都满足IEEE802.3Z 标准，技术成熟，具有流量优先机制能有效保证多媒体传输时的QoS(Quality of Service服务质量)。

千兆以太网具有良好的兼容性和可扩展性，在ATM技术成熟时，可平滑集成到ATM网络中，作为ATM网的边缘子网。

工作组子网可选用100M交换模式。使用户终端独占100M带宽的数据交换。在核心交换机与工作组交换机之间，采用100Mbps传输带宽，当使用全双工时，传输带宽为200Mbps。

技术特点：

采用模块化星型拓扑结构，主干段相互独立，便于网络维护和扩充。

光纤主干采用单模光缆，有利于千兆网及今后更高速率的网络应用。而且通过跳线的不同跳接，组网方式也十分灵活。可以实现：

（1）点对点：在两台计算机之间建立起高速通道。传输速率为几十个Mbps至几百个Mbps，距离可达2km（多模）至5km（单模）。

（2）逻辑星型网络：通过光纤网络设备，建立起星型网络拓扑结构的快速以太网或ATM网。

（3）环形网络：用信号再生器连接光纤，形成环路，组成FDDI主干网。

楼内线缆全部采用六类非屏蔽双绞线，性价比高，施工方便，且可以达到1000Mbps的数据传输速率，并支持155/622Mbps ATM。

（4）交换是在第二层进行，真正支持即插即用工作，无需人工干预。

三.系统设计方案

1.系统设计的目标：

满足日常工作的处理电子化、日常办公自动化、领导决策科学化，和信息交流快捷方便化。即实现业务系统处理、日常办公、领导决策计算机化、信息交流国际化的先进系统。即：以先进的计算机及通讯为手段建立内部网络，纵向向上与Internet互联网相连，向下与各管理子网点相连接，横向与其它单位相连接的计算机综合网络系统。

2.系统需求：

1.建立一个基于校园Intranet的信息管理和应用的网络系统，并提供相应的各种服务。

2.共享网络上各种软、硬件资源，快速、稳定地传输各种信息，并提供有效的网
