led 显示屏计算方法

1、点间距计算方法:每个像素点到每一个相邻像素点之间的中心距离;每个像素点可以是一颗 LED 灯 [如:PH10(1R]、两颗 LED 灯 [如:PH16(2R]、三颗 led 灯[如:PH16(2R1G1B],P16的点间距为:16MM; P20的点间距为:20MM; P12的点间距为:12MM...

2、长度和高度计算方法:点间距 ×点数 =长 /高

如:PH16长度 =16点 ×1.6㎝ =25.6㎝高度 =8点 ×1.6㎝ =12.8㎝

PH10长度 =32点 ×1.0㎝ =32㎝高度 =16点 ×1.0㎝ =16㎝

3、屏体使用模组数计算方法:总面积 ÷模组长度 ÷模组高度 =使用模组数

如:10个平方的 PH16户外单色 led 显示屏使用模组数等于:10平方米 ÷0.256米÷0.128米=305.17678≈305个

更加精确的计算方法:长度使用模组数 ×高度使用模组数 =使用模组总数如:长5米、高 2米的 PH16单色 led 显示屏使用模组数:长使用模组数 =5米 ÷0.256米

=19.53125≈20个高使用模组数 =2米 ÷0.128米=15.625≈16个使用模组总数目 =20个 ×16个 =320个

4.LED 显示屏扫描方式计算方法:

扫描方式:在一定的显示区域内,同时点亮的行数与整个区域行数的比例。

室内单双色一般为 1/16扫描,

室内全彩一般是 1/8 扫描,

室外单双色一般是 1/4扫描,

室外全彩一般是静态扫描。

目前市场上 LED 显示屏的驱动方式有静态扫描和动态扫描两种 , 静态扫描又分为静态实像素

和静态虚拟,动态扫描也分为动态实像和动态虚拟;驱动器件一般用国产

HC595,台湾 MBI5026,日本东芝 TB62726,一般有 1/2 扫, 1/4扫, 1/8扫, 1/16扫。

举列说明:一个常用的全彩模组像素为 16*8 (2R1G1B , 如果用 MBI5026 驱动,模组总共使用的是:

16*8*(2+1+1 =512 , MBI5026 为 16位芯片, 512/16=32

(1如果用 32 个 MBI5026芯片,是静态虚拟

(2如果用 16个 MBI5026芯片,是动态 1/2扫虚拟

(3如果用 8个 MBI5026芯片,是动态 1/4扫虚拟

如果板子上两个红灯串连

(4用 24个 MBI5026芯片,是静态实像素

(5用 12个 MBI5026芯片,是动态 1/2扫实像素

(6用 6个 MBI5026芯片,是动态 1/4扫实像素

在 LED 单元板,扫描方式有 1/16, 1/8, 1/4, 1/2,静态。如果区分呢?

一个最简单的办法就是数一下单元板的 LED 的数目和 74HC595的数量。

计算方法:LED 的数目除以 74HC595的数目再除以 8 =几分之一扫描

实像素与虚拟是相对应的 :简单来说,

实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用,以获得足够的亮度。

虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中, 从而使得用较少的灯管实现较大的分辨率,能够使显示分辨率提高四倍。

5.LED 显示屏分辨率的计算方法:

LED 显示屏每平方分辨率 =1/像素间距 (单位化为 M /像素间距(单位化为 M 例如:P16 每平方分辨率 =1/0.016/0.016=3906 DOT(点

6.LED 显示屏的视角要根据选用的 LED 灯珠而定:

SMD3528 视角:H :140度 V :120度

室外插灯 DIP :dip346/546 : H:140度 V :50度

LED 各发光管波长范围 :

红色 : 625-630nm

黄绿色 : 568-572nm

纯绿色 : 520-530nm

蓝色 : 460-470nm

黄色 : 585-590nm

一般亮度要求如下:

(1 室内:>800CD/M2

(2 半室内:>2000CD/M2

(3 户外(坐南朝北:>4000CD/M2

(4 户外(坐北朝南:>8000CD/M2

红绿蓝在白色构成方面有什么样的亮度要求?

红、绿、蓝在白色的成色方面贡献是不一样的。其根本原因是由于人类眼睛的视网膜对于不同波长的光感觉不同而造成的。经过大量的实验检验得到以下大约比例,供参考设计:

简单红绿蓝亮度比为:3:6:1

精确红绿蓝亮度比为:3.0:5.9:1.1

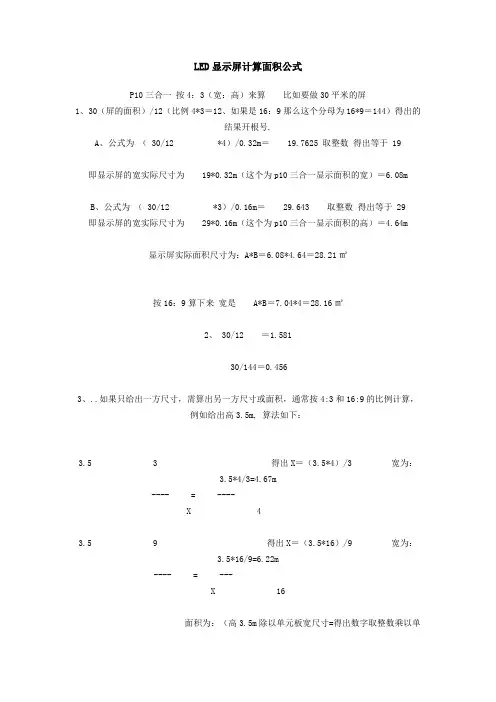

显示屏一般的长宽比例是多少?

图文屏:根据显示的内容确定;

视频屏:一般为 4:3 或接近 4:3;理想的比例为 16:9。在 LED 行业中 , 点数 (即像素点与点间距对应关系如下 : PH4=62500点 PH4.7=44300点

PH6=27800点 PH8 =15625点

PH10=10000点 PH11.5=7500点

PH12=6400点 PH12.5=6400点

PH16=3906点 PH20=2500点

PH25=1600点 PH31.25=1024点

PH37.5=711点 PH40=625点

PH45=495点 P50=400点
