单片机系统等的硬件调试方法
单片机控制系统的设计与调试方法
单片机控制系统的设计与调试方法一、前言单片机控制系统是现代电子技术中的一种重要的应用,它具有体积小、功耗低、成本低等优点,被广泛应用于各种领域。
本文将介绍单片机控制系统的设计与调试方法。
二、硬件设计1. 确定系统功能需求在进行单片机控制系统的硬件设计前,需要确定系统的功能需求。
这包括了系统所要实现的功能以及所需要使用的传感器和执行器等。
2. 选择适当的单片机芯片根据系统的功能需求和性能要求,选择适当的单片机芯片。
常见的单片机芯片有8051系列、PIC系列、AVR系列等。
3. 设计电路图根据所选单片机芯片和外围器件,设计电路图。
电路图应包括主控芯片、外设接口电路、时钟电路等。
4. PCB设计根据电路图进行PCB布局和布线设计。
在进行PCB设计时应注意防止信号干扰和功率噪声等问题。
5. 制作PCB板完成PCB设计后,可以通过打样或委托加工来制作PCB板。
6. 组装调试将所选单片机芯片及外围器件进行组装,并进行调试。
在调试时需要注意电路连接是否正确、电源电压是否稳定等问题。
三、软件设计1. 确定系统的软件功能需求在进行单片机控制系统的软件设计前,需要确定系统的软件功能需求。
这包括了系统所要实现的功能以及所需要使用的算法和数据结构等。
2. 编写程序框架根据所选单片机芯片和外围器件,编写程序框架。
程序框架应包括初始化函数、主循环函数等。
3. 编写具体功能模块根据系统的软件功能需求,编写具体功能模块。
例如,如果系统需要测量温度,则需要编写一个测量温度的函数。
4. 调试程序完成程序编写后,进行调试。
在调试时需要注意程序是否能够正确运行、是否存在死循环等问题。
四、系统调试1. 确定测试方法在进行单片机控制系统的调试前,需要确定测试方法。
测试方法应包括了测试步骤和测试工具等。
2. 进行硬件测试对单片机控制系统进行硬件测试。
硬件测试应包括了电路连接是否正确、电源电压是否稳定等问题。
3. 进行软件测试对单片机控制系统进行软件测试。
单片机调试方案及流程
单片机调试方案及流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 硬件连接:将 STM32 单片机开发板通过 USB 数据线连接到电脑。
单片机课件以MCU为核心的嵌入式系统的设计与调试
C语言在MCU开发中的应用
C语言在MCU开发中具有广泛的 应用,其丰富的库函数和结构化 编程方式使得开发过程更加高效。
C语言可以通过标准库和第三方 库来实现各种硬件操作和控制, 例如GPIO操作、定时器控制、
串口通信等。
C语言还可以用于编写中断服务 程序、实现实时操作系统等复杂
应用。
MCU开发工具的使用与选择
硬件设计
根据需求分析结果,设计嵌入式系 统的硬件结构,包括微控制器 (MCU)、存储器、接口电路等。
软件设计
根据硬件结构和需求分析,设计 嵌入式系统的软件程序,包括操 作系统、驱动程序和应用软件。
系统集成与测试
将硬件和软件集成在一起,进 行系统测试和调试,确保系统
功能和性能符合要求。
嵌入式系统硬件设计
MCU开发工具包括IDE(集成开 发环境)、编译器、调试器等。
常用的MCU开发工具有Keil、 IAR、Eclipse等,这些工具支 持多种MCU芯片和操作系统。
选择MCU开发工具时需要考虑 工具的易用性、功能、稳定性 以及支持的芯片种类等因素。
使用MCU开发工具可以大大提 高开发效率,减少错误,方便 调试和测试。
嵌入式系统将广泛应用于工业自动化 设备中,提高生产效率和产品质量。
嵌入式系统将应用于汽车电子控制系 统和智能驾驶辅助系统中,提高汽车 的安全性和舒适性。
智能家居
工业自动化
医疗电子
汽车电子
嵌入式系统将应用于各种智能家居设 备中,实现设备的互联互通和智能化 控制。
嵌入式系统将应用于各种医疗电子设 备中,如智能医疗诊断仪器、远程监 控设备等。
单片机课件:以MCU为核心的嵌 入式系统的设计与调试
contents

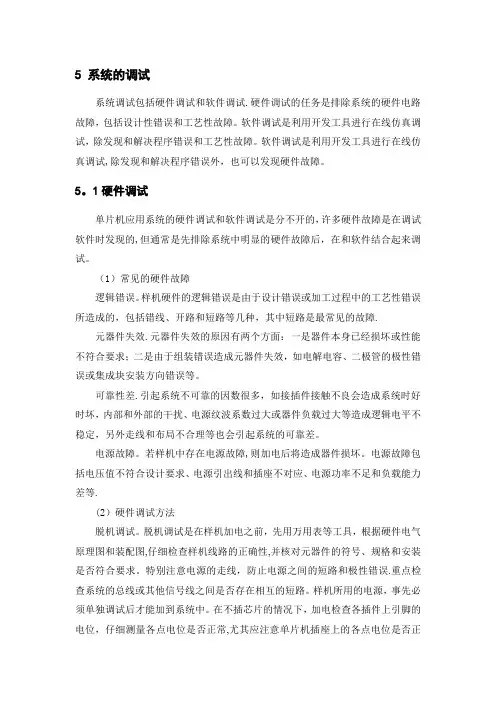

5 单片机系统的调试【范本模板】
5 系统的调试系统调试包括硬件调试和软件调试.硬件调试的任务是排除系统的硬件电路故障,包括设计性错误和工艺性故障。
软件调试是利用开发工具进行在线仿真调试,除发现和解决程序错误和工艺性故障。
软件调试是利用开发工具进行在线仿真调试,除发现和解决程序错误外,也可以发现硬件故障。
5。
1硬件调试单片机应用系统的硬件调试和软件调试是分不开的,许多硬件故障是在调试软件时发现的,但通常是先排除系统中明显的硬件故障后,在和软件结合起来调试。
(1)常见的硬件故障逻辑错误。
样机硬件的逻辑错误是由于设计错误或加工过程中的工艺性错误所造成的,包括错线、开路和短路等几种,其中短路是最常见的故障.元器件失效.元器件失效的原因有两个方面:一是器件本身已经损坏或性能不符合要求;二是由于组装错误造成元器件失效,如电解电容、二极管的极性错误或集成块安装方向错误等。
可靠性差.引起系统不可靠的因数很多,如接插件接触不良会造成系统时好时坏,内部和外部的干扰、电源纹波系数过大或器件负载过大等造成逻辑电平不稳定,另外走线和布局不合理等也会引起系统的可靠差。
电源故障。
若样机中存在电源故障,则加电后将造成器件损坏。
电源故障包括电压值不符合设计要求、电源引出线和插座不对应、电源功率不足和负载能力差等.(2)硬件调试方法脱机调试。
脱机调试是在样机加电之前,先用万用表等工具,根据硬件电气原理图和装配图,仔细检查样机线路的正确性,并核对元器件的符号、规格和安装是否符合要求。
特别注意电源的走线,防止电源之间的短路和极性错误.重点检查系统的总线或其他信号线之间是否存在相互的短路。
样机所用的电源,事先必须单独调试后才能加到系统中。
在不插芯片的情况下,加电检查各插件上引脚的电位,仔细测量各点电位是否正常,尤其应注意单片机插座上的各点电位是否正常。
联机调试。
通过脱机调试可排除一些明显得硬件故障,有些硬件故障需要通过联机调试才能发现和排除。
通电后,执行读写指令,对用户样机的存储器、I/O 端口进行读写和逻辑检查等操作,用示波器等设备观察波形(如输出波形、读/写控制信号、地址数据波形和有关控制电平),通过对波形的观察分析,发现和排除故障。
简述单片机系统的开发流程
简述单片机系统的开发流程单片机系统是指由单片机芯片、外围电路和软件程序组成的一种嵌入式系统。
单片机系统的开发流程包括硬件设计、软件开发和系统调试等多个阶段。
1. 硬件设计阶段硬件设计是单片机系统开发的第一步,主要包括电路设计和PCB设计两个部分。
(1) 电路设计:根据系统需求,选择合适的单片机芯片和外围器件,设计电路原理图。
在电路设计过程中,需要考虑功耗、时钟频率、IO口数量、通信接口等因素,并根据需求进行电源供应、时钟电路、外设接口电路等设计。
(2) PCB设计:根据电路原理图,进行PCB的布线设计。
通过布线设计,将电路原理图中的元器件进行合理的布局和连接,以满足信号传输、电源供应等要求。
在PCB设计过程中,需要注意信号完整性、电源稳定性、阻抗匹配等问题。
2. 软件开发阶段软件开发是单片机系统开发的核心部分,主要包括编写程序和调试两个环节。
(1) 编写程序:根据系统需求和硬件设计,选择合适的开发工具和编程语言,编写单片机的软件程序。
在编写程序过程中,需要了解单片机的指令集、寄存器配置、中断处理等相关知识,并根据需求实现系统的各项功能。
(2) 调试:将编写好的软件程序下载到单片机芯片中,通过调试工具进行调试。
调试过程中,可以通过单步执行、断点调试等方式,逐步检查程序的运行情况,发现并解决程序中的错误和问题。
调试完成后,可以对系统的功能进行验证和优化。
3. 系统调试阶段系统调试是单片机系统开发的最后一步,主要包括硬件调试和软件调试两个环节。
(1) 硬件调试:通过仪器设备和测试工具,对硬件电路进行测试和验证。
主要包括电源稳定性、信号传输、外设功能等方面的测试。
在硬件调试过程中,可以使用示波器、逻辑分析仪等工具对信号进行观测和分析,发现并解决硬件电路中的问题。
(2) 软件调试:在硬件调试完成后,对软件程序进行全面的功能测试。
通过输入不同的参数和数据,验证系统的各项功能是否正常运行。
在软件调试过程中,可以使用调试工具和仿真器对程序进行调试和测试,以确保系统的稳定性和可靠性。
基于单片机的自动化控制系统设计和实现
基于单片机的自动化控制系统设计和实现随着科技的不断发展,自动化控制系统越来越成为人们生产和生活中的必需品。
而基于单片机的自动化控制系统,由于其稳定性、可靠性、便携性等特点,也越来越被人们所重视。
在本文中,我将介绍一个基于单片机的自动化控制系统的设计和实现的过程。
一、概述该自动化控制系统采用ATmega328P单片机作为控制核心,具有8个输入输出端口,可控制8个外设设备的启动和停止,其中包括电机、电磁阀、蜂鸣器等。
系统还集成了温湿度传感器、红外遥控器等模块,可实现对温度、湿度的实时监测,同时支持遥控器对设备的控制。
该系统能够实现自动化控制和远程控制的功能,具有很高的实用性。
二、硬件设计该系统的硬件设计采用了ATmega328P单片机,该单片机具有8个输入输出端口,可控制外设设备的启动和停止。
同时,为了实现对环境的实时监测,系统还集成了温湿度传感器,具有较高的精度和稳定性。
在硬件设计过程中,我们需要注意以下几个方面:1.电压稳定:由于单片机工作时需要稳定的电压,因此需要提供稳定的电源,以防止设备运行过程中因电压不稳定而导致系统崩溃。
2.元器件的选择:在硬件设计中,我们需要选择质量稳定、品质有保证的元器件,以确保系统的稳定性和可靠性。
3.连线的检查:在连线过程中,需要实时检查连线是否正确,以避免因误接、漏接等情况导致系统无法正常工作。
三、软件设计在软件设计中,我们需要编写一份程序来实现控制模块的功能。
程序中需要实现控制算法、温湿度传感器的读取、数据存储和远程控制等功能。
以下是该系统的软件流程:1.初始化:对控制模块进行初始化的操作,包括控制端口初始化、温湿度传感器初始化等。
2.读取传感器数据:读取温湿度传感器所监测的温度和湿度值。
3.数据处理:对传感器读取的数据进行处理,通过控制算法计算出需要控制的设备的开启时间和关闭时间。
4.设备控制:按照计算出的开启时间和关闭时间,对设备进行控制。
5.数据存储:将读取的温湿度数据存储到存储器中。
谈单片机控制系统设计调试
关键词:单片机;控制系统;设计;调试单片机控制系统是现代网络系统运行的一个核心构件,起到一定程度和范围的控制作用,在按照既定流程完成了单片机的设计安装后,实际运行中还可能存在一些问题和不足,需要结合具体的运行环境要求进行调试。
1单片机控制系统的整体概述在对控制系统进行设计维度和调试维度的研究前,需要首先对单片机的结构进行全面掌握。
在整个运行控制系统中,最为核心的结构是CPU结构。
其本身的运行状态和运行效率对于系统控制效果会产生非常直接的影响。
当CPU结构的运行状态相对稳定,意味着系统的运行状态在稳定性和便捷性上也能够达到很强的程度,从本文探讨的设计角度上来说,整体的系统设计工作具有很强的综合性,需要全面考虑多方面因素的影响,并且对整个系统中关键环节的设备和零件进行有效筛选,对于一个单片机控制系统而言,变送器结构和单片机设备本身是发挥重要作用的设备,需要在系统设计前期进行合理的筛选应用。
另外,设计工作的开展还要考虑系统运行的软件条件问题,尽可能选择与实际应用需求匹配的软件系统和运行设备作为设计工作开展的基础。
在具体的软硬件设备筛选环节,不仅要同步考虑软件和硬件系统本身的质量水平,更需要结合单片机运行系统的实际应用需求,通过合理的设计将适当的软件和硬件设备全面应用在系统的设计环节中。
避免由于既定设备的选择和应用不当给整个运行系统的运行状态和质量造成不良的影响。
从实际出发观察,部分软硬件选择不当的情况不仅会导致整个系统的设计成本有所提高,实际的应用效果也反而会出现问题。
下图1为一个单片机控制系统的运行结构图。
2常规设计方案阐述整体的设计工作开展是一个系统而复杂的过程,其中不仅包含有很高的技术要求,对于整个系统在设计后运行的协调性也提出了较高的要求。
因此,在开展整体的设计工作前,需要制定相对完善的设计方案,具体的设计工作步骤如下。
2.1设计前期的整体规划对于单片机控制系统来说,不同的应用需求在具体的设计方式和设计效果的要求上都会存在差异。
第2节-单片机系统的仿真与调试
图2-2-7 AT89C51的编辑对话框
三、绘制导线
1.画导线三、绘制导线
Proteus的智能化可以在你想要画线的时候进行自动检 测。当鼠标的指针靠近一个对象的连接点时,鼠标的指针 就会出现一个“ ”符号,鼠标左键点击元器件的连接点, 移动鼠标到需要连接的连接点,鼠标再次变为绿色,单击 左键就出现了连接线。此时软件自动定出线路径。如图24-8所示。这就是Proteus的线路自动路径功能(简称WAR), 如果你只是在两个连接点用鼠标左击,WAR将选择一个合适 的线径。WAR可通过使用工具栏里“WAR”命令按钮
本节主要以单片机最小系统电路为基础,对2.1节程 序设计进行仿真调试,使读者初步掌握Proteus应用过程。
2.2.1 Proteus ISIS的工作界面
Proteus是标准的Windows安装程序。 8.0以下版本在 计算机上安装完毕后会在开始菜单的程序中出现Proteus 7 Professional的程序组,完成授权认证之后,可以运行 ARES 7 Professional 或 者 ISIS 7 Professional , 其 中 Proteus ISIS 7 Professional主要应用电子电路、单片 机的电路原理图设计和仿真。
图2-2-8连接导线
2.画总线
为了简化原理图,也可以用一条导线代表数条并行的 导线,这就是所谓的总线。当电路中多根数据线、地址线、 控制线并行时经常使用总线设计。点击工具箱的总线按 钮 ,即可在编辑窗口画总线。单击开始绘制,双击左 键结束本段绘制,右击取消继续绘制。当多条点击工具的 按钮,画总线分支线,它是用来连接总线和元器件管脚的。 画总线的时候为了和一般的导线区分,一般画斜线来表示 分支线,此时需要关闭自动布线功能,点击图标 。
单片机控制系统的硬件设计与软件调试教程
单片机控制系统的硬件设计与软件调试教程单片机控制系统是现代电子技术中常见的一种嵌入式控制系统,其具有体积小、功耗低、成本低等优点,因而在各个领域得到广泛应用。
本文将介绍如何进行单片机控制系统的硬件设计与软件调试,帮助读者快速掌握相关知识,并实际应用于项目当中。
一、硬件设计1. 系统需求分析在进行硬件设计之前,首先需要明确单片机控制系统的需求。
这包括功能需求、性能需求、输入输出接口需求等。
根据需求分析的结果,确定采用的单片机型号、外围芯片以及必要的传感器、执行机构等。
2. 系统框图设计根据系统需求,绘制系统框图。
框图主要包括单片机、外围芯片、传感器、执行机构之间的连接关系,并标明各接口引脚。
3. 电源设计单片机控制系统的电源设计至关重要。
需要根据单片机和外围芯片的工作电压要求,选择合适的电源模块,并进行电源稳压电路的设计,以确保系统工作的稳定性。
4. 电路设计与布局根据系统框图,进行电路设计与布局。
需要注意的是,对于模拟信号和数字信号的处理需要有一定的隔离和滤波措施,以减少干扰。
此外,对于输入输出接口,需要进行保护设计,以防止过电压或过电流的损坏。
5. PCB设计完成电路设计后,可以进行PCB设计。
首先,在PCB软件中绘制原理图,然后进行元器件布局和走线。
在进行布局时,应考虑到信号传输的长度和走线的阻抗匹配;在进行走线时,应考虑到信号的干扰和电源的分布。
完成布局和走线后,进行电网设计和最后的校对。
6. PCB制板完成PCB设计后,可以将设计好的原理图和布局文件发送给PCB厂家进行制板。
制板完成后,检查排线是否正确,无误后进行焊接。
二、软件调试1. 开发环境搭建首先需要搭建开发环境。
根据单片机型号,选择合适的开发环境,如Keil、IAR等,并将其安装到计算机上。
接下来,将单片机与计算机连接,并进行相应的驱动安装。
2. 系统初始化在软件调试过程中,首先需要进行系统的初始化。
这包括设置时钟源、配置IO口、初始化外设等。
STM32调试方法
STM32调试方法STM32是一款非常受欢迎的单片机系列,广泛应用于各种嵌入式系统中。
在开发STM32项目时,调试是一个非常重要的环节,它能帮助开发者检测和解决程序中的问题。
本文将介绍STM32的调试方法,包括硬件调试和软件调试。
一、硬件调试硬件调试是通过硬件工具来实现的,通常使用的工具有JTAG、SWD和UART等。
下面将详细介绍这些调试工具的使用方法。
1.JTAG调试JTAG是一种用于测试和调试电子系统的接口标准,它能够提供对目标设备的非侵入式访问。
在STM32项目中,JTAG接口一般用于调试目的,下面是使用JTAG调试STM32的步骤:步骤1:连接JTAG调试器和目标设备。
将JTAG调试器的TCK、TMS、TDI、TDO和GND引脚分别连接到目标设备的相应引脚上。
步骤2:配置STM32的调试模式。
在STM32的配置文件中,将调试模式设置为JTAG模式。
步骤3:使用调试工具进行调试。
使用JTAG调试工具,如OpenOCD或J-Link等,连接到JTAG调试器,然后启动调试器进行调试。
调试工具会与STM32建立连接,并允许开发者对程序进行单步调试、断点设置等操作。
2.SWD调试SWD(Serial Wire Debug)是一种单线(加地线)调试接口,它是ARM公司推出的一种调试接口标准。
SWD相比JTAG接口更简洁、更省引脚,因此在STM32项目中被广泛应用。
下面是使用SWD调试STM32的步骤:步骤1:连接SWD调试器和目标设备。
将SWD调试器的SWCLK、SWDIO和GND引脚分别连接到目标设备的相应引脚上。
步骤2:配置STM32的调试模式。
在STM32的配置文件中,将调试模式设置为SWD模式。
步骤3:使用调试工具进行调试。
使用SWD调试工具,如ST-Link或J-Link等,连接到SWD调试器,然后启动调试器进行调试。
调试工具会与STM32建立连接,并允许开发者对程序进行单步调试、断点设置等操作。
调试硬件的步骤
调试硬件的步骤如果是自己焊板子自己调,适合小规模系统1.拿到PCB裸板时,检查加工的怎么样,测量一下电源地有没有短路的。
2. 焊接上电源芯片,通上电源,把电源调通,看看电压是不是都正常,纹波系数是否超标。
3. 焊上主控制器芯片(微处理器),及其相关最小外围电路,jtag调试,串口,ram,rom,就是先让最小系统跑起来。
一定要把LED电路调通。
从而,软件工程师可以通过LED发光颜色来调试板子和硬件。
如果jtag都是好的,写个hello,world看看cpu内核能部不能工作,调试外部的ram,rom。
写外设测试驱动,测试驱动很考量人的,一般是要由硬件工程师来干,但是就看水平怎么样了,总会出现硬件的人厌软件错误,软件的人厌硬件错误。
找外面焊接回来的板子也一样这个步骤。
板子突然不work了怎么办?1.测量电压2.测量晶振(体)是否起振,注意晶体的输出幅值比较小,晶振则和其电压相差不大3. 用无水酒精把板子擦洗一遍,应为在调试的过程中某些管脚总会搞进点污秽,引起短路,这个方法解决了我碰到过的大约40%左右的板子突然罢工。
4.尝试降低频率。
谈谈自己的调式经历,希望能给刚入门的同行有点帮忙,也希望有好资料的同仁,能拿出来与大家一起分享。
共同进步!在调试之前你一定要熟悉原理图,及工作原理。
在还没有layout之前能及时发现原理图的一些错误。
首先拿到打样的PCB板时,不急着焊元件,检查下PCB,(4层板以上的最好检查一下)。
有时候PCB本身就短路或开路,要是全部焊好后再找问题,会找死人的,,,,,,调试时最好是一步步来(不要一次把所有元件全焊上),焊一部份调一部份。
这样可以减少不必要的工作量,达到事半功倍的效果先调电源,电源没有问题了,再往下调。
(这时可以测试IC的供电电压对不对,可以避免烧IC)。
然后再调CPU的硬件部份,复位电压,晶振,CPU电压,地,及周围IC的电源,地。
确认没有问题后,基本可以确认硬件没有什么大问题,接着通电进行整机调式,看看工作的状态是否与你理解的一样。
单片机使用方法
单片机使用方法单片机(Microcontroller Unit,简称MCU)是一种集成电路,具有微处理器、存储器、输入输出接口等功能,广泛应用于电子设备控制系统中。
它的使用方法涉及到硬件和软件两个方面,下面将分别介绍。
一、硬件使用方法1. 连接电源:将单片机与电源连接,确保电源的电压和电流满足单片机的要求。
2. 连接外部晶振:大多数单片机需要外部晶振来提供时钟信号,连接晶振并确保其频率与单片机的要求一致。
3. 连接复位电路:单片机通常具有复位功能,连接复位电路可以确保单片机在上电时进行正确的初始化。
4. 连接外部设备:根据具体应用需求,连接所需的外部设备,如LED灯、显示屏、传感器等。
5. 连接通信接口:如果需要与其他设备进行通信,连接相应的通信接口,如串口、SPI、I2C等。
二、软件使用方法1. 编写程序:使用编程语言(如C、C++、汇编语言等)编写单片机的控制程序。
2. 编译程序:使用相应的编译器将编写的程序源代码转换为单片机可执行的机器语言代码。
3. 烧录程序:将编译生成的机器语言代码烧录到单片机的存储器中,常用的烧录方法有串口烧录、仿真器烧录等。
4. 调试程序:通过调试工具(如调试器、仿真器等)对单片机的程序进行调试,检查程序的正确性和性能。
5. 运行程序:将烧录和调试完成的单片机连接到电源,启动程序运行,观察外部设备的响应情况。
三、单片机的应用单片机广泛应用于各个领域的控制系统中,如家电控制、工业自动化、汽车电子、医疗设备等。
以下是一些常见的单片机应用场景:1. 温度控制:通过连接温度传感器和执行器,实现对温度的监测和控制,如空调控制、恒温器等。
2. 照明控制:通过连接光敏传感器和LED灯,实现对照明亮度的自动调节,如街道灯、室内照明等。
3. 电机控制:通过连接电机驱动器和传感器,实现对电机的速度和方向控制,如电动车控制、机器人运动控制等。
4. 数据采集:通过连接各类传感器,实现对环境参数的监测和数据采集,如气象站、智能家居等。
单片机调试技巧
单片机调试技巧单片机(Microcontroller Unit,简称MCU)是一种集成了微处理器、存储器和各种外设接口的集成电路芯片,广泛应用于各种电子设备中。
在单片机的开发过程中,调试是一个不可或缺的环节,可以帮助开发者发现问题、解决bug,并最终提高设备性能和可靠性。
本文将介绍一些单片机调试的技巧及注意事项,帮助读者更好地进行开发工作。
一、硬件调试技巧在单片机的硬件调试中,一般会涉及到电路连接、接口调试和外设测试等方面。
下面是一些常用的硬件调试技巧:1. 确认电路连接正确:在开始调试前,确保你的电路连接正确,例如电源的连接、信号线的接触是否良好等。
2. 逐步调试:将整个电路分为几个部分进行调试,逐步验证每个部分的正确性。
以保证整体系统的稳定性。
3. 使用示波器:示波器是一种常见的调试工具,可以帮助观察和分析信号波形。
通过示波器可以检测到信号的幅值、频率、相位等特征,从而判断信号是否正常。
4. 使用逻辑分析仪:逻辑分析仪可以帮助分析数字信号的波形和时序,以解决信号传输中出现的问题。
5. 使用调试工具:单片机开发一般会使用一些调试工具,例如仿真器、调试器等。
通过这些工具可以单步跟踪程序的执行过程,帮助检测程序逻辑上的错误。
6. 观察LED指示灯:在单片机设计中,常常会使用LED指示灯作为设备状态的显示器。
通过观察LED的亮灭状态,可以初步判断系统是否工作正常。
二、软件调试技巧除了硬件调试外,单片机的软件调试也非常重要。
下面是一些常用的软件调试技巧:1. 逻辑调试:通过逻辑分析仪、调试工具等可以对程序逻辑进行调试,检查代码中的逻辑错误,比如循环判断是否正确、条件判断是否准确等。
2. 打印调试信息:在程序中加入一些打印语句,输出一些关键信息,有助于观察程序的执行过程和状态变化。
这种方法适用于没有调试工具的情况下。
3. 断点调试:通过设置断点,可以在程序执行到指定行时暂停,观察程序状态和变量的值,用于定位和解决问题。
单片机应用系统的调试方法
第43卷 第5期 2016年5月天 津 科 技TIANJIN SCIENCE & TECHNOLOGYV ol.43 No.5May 2016收稿日期:2016-04-01应用技术单片机应用系统的调试方法温艳艳(天津现代职业技术学院 天津300350)摘 要:单片机应用系统的调试是单片机研发和应用中必不可少的重要环节。
主要介绍了单片机应用系统的调试方法。
首先调试单片机应用系统的硬件组成部分,对硬件部分进行逐一组装及调试。
其次,进行单片机应用系统的软件调试。
最后,对单片机应用系统进行统一调试。
在不同工作环境下,系统调试又分为模拟调试和现场调试。
不同的调试目的和作用也因所处不同阶段有所差异。
单片机应用系统的调试目的是排查出系统软硬件设计中存在的问题,从而达到控制要求。
关键词:单片机 硬件调试方法 软件调试方法中图分类号:TP36 文献标志码:A 文章编号:1006-8945(2016)05-0063-02On Debugging Method of MCU Application SystemWEN Yanyan(Tianjin Modern V ocational Technology College ,Tianjin 300350,China )Abstract :The debugging of single chip microcomputer (MCU )application system plays an indispensable role in the devel-opment and application of MCUs .This paper mainly introduces debugging method of MCU application system .First debug hardware of MCU application system ,and then debug and assemble the hardware part one by one .Secondly ,proceed with the software debugging stage .Finally ,carry out the unified debugging of the system .Under different working conditions ,system debugging is divided into simulation debugging and commissioning .There are differences between debugging pur-poses a nd functions due to the differences in different periods .The debugging purpose of MCU a pplica tion system is to screen out problems existing in the system hardware design and software design ,so as to achieve control requirements. Key words :MCU ;hardware debugging method ;software debugging method单片机应用系统的调试是单片机研发和应用中必不可少的重要环节。
51单片机调试过程
51单片机调试过程单片机作为一种常见的嵌入式系统芯片,在电子设备中发挥着重要的作用。
调试是单片机开发的关键一步,它涉及到硬件和软件的配合,确保单片机能够正确运行。
本文将详细介绍51单片机的调试过程,包括硬件连接、软件编写和调试方法等内容。
一、硬件连接在进行51单片机的调试之前,首先需要正确连接相应的硬件。
一般来说,需要以下几个关键的硬件元件:1. 单片机主板:单片机主板是整个系统的核心,上面集成了51单片机芯片以及其他必要的电路元件。
2. 电源模块:提供单片机工作所需的电源稳定和滤波功能。
3. 晶振模块:通过晶振来提供单片机的时钟信号,保证准确的计时工作。
4. 外部存储器:如闪存或EEPROM,用于存储程序代码和数据。
5. 外设模块:如按键、LED灯、数码管等,用于与单片机进行交互。
确保以上硬件元件正确连接到单片机主板,并按照电路图进行正确的焊接和连接。
二、软件编写1. 编写程序代码:根据具体的需求,编写单片机程序的代码。
可以使用汇编语言或C语言进行编写。
在编写代码的过程中,需要考虑到单片机的特点和指令集,确保代码的可靠性和高效运行。
以下是一个简单的LED灯闪烁程序的示例:```c#include<reg52.h>sbit LED = P1^0; // 定义P1.0为LED引脚void delay(unsigned int t) // 延时函数{unsigned int i, j;for(i = t; i > 0; i--)for(j = 110; j > 0; j--);}int main(){while(1){LED = 0; // 点亮LEDdelay(1000); // 延时1秒LED = 1; // 关闭LEDdelay(1000); // 延时1秒}return 0;}```2. 编译和下载:将编写好的程序代码通过相应的编译工具进行编译,生成可执行的二进制文件。
硬件调试步骤
调试步骤不论采用分块调试,还是整体调试,通常电子电路的调试步骤如下:1.检查电路任何组装好的电子电路,在通电调试之前,必须认真检查电路连线是否有错误。
对照电路图,按一定的顺序逐级对应检查。
特别要注意检查电源是否接错,电源与地是否有短路,二极管方向和电解电容的极性是否接反,集成电路和晶体管的引脚是否接错,轻轻拔一拔元器件,观察焊点是否牢固,等等。
2.通电观察一定要调试好所需要的电源电压数值,并确定电路板电源端无短路现象后,才能给电路接通电源。
电源一经接通,不要急于用仪器观测波形和数据,而是要观察是否有异常现象,如冒烟、异常气味、放电的声光、元器件发烫等。
如果有,不要惊慌失措,而应立即关断电源,待排除故障后方可重新接通电源。
然后,再测量每个集成块的电源引脚电压是否正常,以确信集成电路是否已通电工作。
3.静态调试先不加输入信号,测量各级直流工作电压和电流是否正常。
直流电压的测试非常方便,可直接测量。
而电流的测量就不太方便,通常采用两种方法来测量.若电路在印制电路板上留有测试用的中断点,可串入电流表直接测量出电流的数值,然后再用焊锡连接好。
若没有测试孔,则可测量直流电压,再根据电阻值大小计算出直流电流.一般对晶体管和集成电路进行静态工作点调试。
4.动态调试加上输入信号,观测电路输出信号是否符合要求.也就是调整电路的交流通路元件,如电容、电感等,使电路相关点的交流信号的波形、幅度、频率等参数达到设计要求。
若输入信号为周期性的变化信号,可用示波器观测输出信号。
当采用分块调试时,除输入级采用外加输入信号外,其他各级的输入信号应采用前输出信号。
对于模拟电路,观测输出波形是否符合要求。
对于数字电路,观测输出信号波形、幅值、脉冲宽度、相位及动态逻辑关系是否符合要求。
在数字电路调试中,常常希望让电路状态发生一次性变化,而不是周期性的变化.因此,输入信号应为单阶跃信号(又称开关信号),用以观察电路状态变化的逻辑关系。
5.指标测试电子电路经静态和动态调试正常之后,便可对课题要求的技术指标进行测量。
简述单片机系统的开发过程
单片机系统的开发过程一、概述在现代的电子产品中,单片机系统作为一种常见的控制设备,广泛应用于各个领域。
单片机系统的开发过程是指从设计到最终实现一个全功能的单片机控制系统的全过程。
本文将详细介绍单片机系统的开发过程,包括软硬件设计、程序编写、系统调试等方面的内容。
二、单片机系统开发前的准备工作在开始单片机系统的开发之前,需要进行一些准备工作,包括定义系统的功能需求、选择合适的单片机芯片,以及确定系统的硬件基本组成等。
1. 系统功能需求的定义首先,我们需要明确单片机系统的功能需求,即系统需要实现的具体功能。
这些功能需求通常来自于用户的需求或者项目的设计要求。
在定义功能需求时,需要考虑系统的输入输出接口、通信接口、数据处理能力等方面。
2. 单片机芯片的选择根据系统的功能需求,我们需要选择合适的单片机芯片。
在选择单片机芯片时,需要考虑硬件性能、封装形式、成本等因素。
同时,还需要确认单片机芯片是否能满足系统的功能需求。
3. 硬件的基本组成确定确定了单片机芯片之后,我们需要确定系统的硬件基本组成,包括输入输出接口电路、外设电路、电源电路等。
这些硬件组成需要根据系统的功能需求来确定,并保证其与选定的单片机芯片的兼容性。
三、单片机系统开发的具体步骤在准备工作完成之后,可以开始进行单片机系统的开发。
下面将介绍单片机系统开发的具体步骤,主要包括软硬件设计、程序编写、系统调试等方面。
1. 硬件设计硬件设计是单片机系统开发的核心部分。
在硬件设计过程中,需要完成以下几个步骤:•电路原理图设计:根据系统需求和单片机芯片的引脚定义,设计系统的电路原理图,包括电源电路、输入输出接口电路、外设电路等。
•PCB设计:根据电路原理图,设计系统的PCB布局,将电路连线布局在PCB 板上,并进行电路走线、元器件安装等工作。
•硬件元器件的选型:根据系统的功能需求,选取合适的硬件元器件,包括电容、电阻、集成电路等。
•硬件的制作和组装:根据PCB设计,制作实际的硬件电路板,并对电路板进行组装和焊接,完成硬件系统的制作。
单片机DVCC软硬件调试运行方法
单片机DVCC设备硬件独立运行调试方法:
1、初始化单片机:接电源线——按RESET键(显示闪动的P。
)
2、装入实验代码(从EPROM装到RAM):输入0——按F1键(意义为从0位置开始装入程序)——输入0FFFH——按F2键(意义为装入程序到0FFFH 位置结束)——输入0——按EPMOV键(意义为开始移动)
3、运行程序:输入0540(表示从内存空间0540H开始执行程序)——(按SETP键(每按一次执行一条语句,相当于单步执行命令))——按EXEC键(进行全速执行键)——按MON键退出。
单片机DVCC设备联机运行调试方法:
1、初始化单片机:DVCC接电源线——按RESET键(显示闪动的P。
)
打开PC机——打开DVCC软件
2、DVCC连接PC机:D VCC上按PCDBG键——点DVCC软件工具栏上的联机按钮——(连接成功会在屏幕上显示反汇编窗口、寄存器窗口等)
3、编辑、调试和运行程序:在窗口编辑窗口中编辑源程序——点DVCC软件工具栏上的编译按钮(一般这步可以不做,因为做了该步骤不太容易成功,我做的几乎都没有成功,直接下步)——点DVCC软件工具栏上的调试按钮——点DVCC软件工具栏上的运行按钮——相应的硬件操作,观察实验结果。
