四线测试原理分析课件

合集下载

接触电阻测试原理

以前使用的PCB板焊锡区域一端只引出一根测试引线，见图3。此方式测量的总电阻包括连接器待测接触电阻、探头与测试点的接触电阻和引线电阻。引线电阻可扣除，但探头与测试点的接触电阻却无法扣除。加上多次测量的误差，导致结果不准确。
r1和r2分别为引线和焊接区线阻
图3
20/24
七、PCB板的设计
2 目前PCB板的设计
由于所使用的测试电流很低，所以就需要非常灵敏的电压表来测量这种通常在微伏范围的电压降。由于其它的测试方法可能会引起接点发生物理或电学的变化，所以对器件的干电路测量应当在进行其它的电学测试之前进行。如：接触电阻测试一般在测试耐电压和绝缘电阻之前进行。
11/24
六、影响接触电阻的因素
１接触形式
7/24
四、接触电阻测量原理
由于四线法测量接触电阻采用10mA/100mA的恒流源，故测量接触电阻的实质是测量微动接触电压。使用Chroma毫欧姆表测量接触电阻的原理见图2：
HF:高电位施加线 LF:低电位施加线 HS:高电位检测线 LS:低电位检测线
图1
D+: Drive +
D -: Drive –
23/24
七、PCB板的设计
S+: Sense+
图2
S -: Sense –
8/24
四、接触电阻测量原理
图2所测电阻即为接点接触时的电阻，其中的恒流源用来为接触区域提供电流I，电压表用来测量 P+和P-之间的电压降V，由于电压表内阻相对于所测接触电阻来说相当大(大到使电压表上分得的电流可以忽略不计)，可以认为电压表所测电压V即为P+ 和P-之间的电压值，从而电压V与电流I的比值即为电阻值。但由于接触区域非常小，按图中的接线得到的是P+和P-之间的电阻值。为了使测得的数据尽量接近真实的接触电阻值，应使得P+和P-接线端尽量靠近接触区域，避免在测量结果中计入测试引线和体积电阻产生的电压降。

《测量技术基础》PPT课件

量程较短的称为测长仪。根据测量座在仪器中的布置分立式测长仪和卧式万能测长仪（简称万能测长仪）两种。立式测长仪用于测量外尺寸；卧式测长仪除能测量外尺寸外，主要用于测量内尺寸。
量程在500mm以上的仪器体形较大，称为测长机。
立式测长仪
不确定度：±（1.5+ L/100）um
工作台1上放置被测件2，通过测量轴体4上的可换测量头3与被测件接触测量。测量轴体4是一个高精度圆柱体，在精密滚动轴承支持下，通过钢带8，滑轮9，平衡锤12 和阻尼油缸13完成平稳的轴向升降运动。配重7用来调整测量力。
辐射线波长：氦氖激光器 632.8nm
端面量具：量块
刻线量具：线纹尺
*角度基准：多面棱体、标准度盘、测角仪、分度头
多面棱体
3. 长度量值传递系统
主基准
国家基准基准波长
省级基准一等量块
工作基准
市级基准二等量块
工厂基准三等量块
被测工件图3-1、3-2
计量器具
角度量值传递系统 P61 图3-3
它除了对外尺寸进行测量之外，还可配合仪器的内测附件测量内尺寸。
测长机
测长机是机械制造中测量大尺寸的精密仪器，仪器的种类很多，按其测量范围来分，有1，2，3，4，6m，甚至还有12m的。该仪器可进行绝对测量，也可用于比较测量。绝对测量是将被测工件与仪器本身上的刻度尺进行比较；而相对测量则是将被测工件和一个预先用来对准仪器零点的标准件(如块规等)相比较，从仪器上读取两者之差值。
长度量块是单值端面量具，其形状大多为长方六面体，其中一对平行平面为量块的工作表面，两工作表面的间距即长度量块的工作尺寸。量块由特殊合金钢制成，耐磨且不易变形，工作表面之间或与平晶表面间具有可研合性。以便组成所需尺寸的量块组。

ICT基本原理ppt课件

DIP类型三极管之B极位于中间脚时，必须增加一个测试步骤：三极管三端电压测试 Mode 3,4 以NPN为例，右图中，C极为高点， E极为低点，B极为隔离点，提供约 B 1.5V电压时，CE间饱和压降接近0V。1.5V G 认为小于0.2V即正常。
三极体在共射极接法时的电流放大系数β. β≒IC /Ib (有时用hFE代表)
Test Research, Inc.
.
9
电阻测试 -- Rx // D Mode 1
Rx//D,推而广之,电阻与带PN结的零件并联,(包括D, ZEN,LED,TR, FET, SCR,TRIAC,
PHOTO COUPLER, IC , etc ).
假设 Rx = 2kΩ 若 Is = 500μA 则 Vr = IS * R = 500 * 10-6(A) * 2 * 103(Ω) = 1(V)
.
5
电阻测试 -- 基本电阻测试 Mode 0
Rx
Ir Ur
恒电流测试模式 Rx = Ur / Ir
Rx//R 电阻实际值Rx，XY两端测得值Rm
Rm = Rx * R / (Rx + R) ≠ Rx
Test Research, Inc.
.
6
电阻测试 – 小电阻四线量测 Mode 6
小电阻(50欧姆以内)四线量测：
C
小电容与大电容并联，一般小电容无法测试
Test Research, Inc.
.
15
电容测试 -- 相位分离法 Mode 5,6,7
Cx // R,釆用AC常规法, 则因R的分流会使Cm >Cx 相位分离法： IX’ / VS =∣jωCM∣=∣jωCX + 1/R∣

【开尔文四线检测】

开尔文四线检测Kelvin Four-terminal sensing开尔文四线检测（Kelvin Four-terminal sensing）也被称之为四端子检测（4T检测，4T sensing）、四线检测或4点探针法，它是一种电阻抗测量技术，使用单独的对载电流和电压检测电极，相比传统的两个终端（2T）传感能够进行更精确的测量。

开尔文四线检测被用于一些欧姆表和阻抗分析仪，并在精密应变计和电阻温度计的接线配置。

也可用于测量薄膜的薄层电阻。

四线检测的关键优点是分离的电流和电压的电极，消除了布线和接触电阻的阻抗。

四线检测感应也被称为开尔文（Kelvin）检测，威廉·汤姆森·开尔文勋爵（William Thomson, Lord Kelvin）在1861年发明的开尔文电桥测量低电阻。

每两线连接，可以称得上是Kelvin连接。

原理假设我们希望一些组件位于一个显着的距离从我们的欧姆表测量电阻。

这种情况下会产生问题，）连接的欧姆表被测量组件因为欧姆表测量所有的电路回路中的电阻，它包括导线的电阻（Rwire）：（Rsubject通常情况下，导线的电阻是非常小的（仅几欧姆的导线上的压力表（大小），主要取决于每数百英尺），但如果连接线很长，和/或待测组分有一个非常反正低电阻，引入线电阻测量误差将是巨大的。

在这样的情况下的电阻测量主体的一个巧妙的方法，涉及的电流表和电压表的使用。

我们知道，从欧姆定律，电阻等于电压除以电流（R = E / I）。

因此，我们应该能够确定电阻的主体成分，如果我们测量的电流通过，并且两端的电压下降电流在电路中的所有点相同，因为它是一个串联回路。

因为我们只测量电压下降的整个主体电阻（而不是导线的电阻）。

不过，我们的目标，是从远处来衡量这个主题性，所以我们必须位于电压某处附近电流表，由另一对含有电阻的导线跨接受阻力：起初，我们似乎已经失去了任何电阻测量这种方式的优点，因为现在电压表测量电压通过长着一双引入杂散电阻（电阻）线，再次进入测量电路。

四线制道岔控制电路 ppt课件

启动电路需要的动作电源为：DZ220，DF220。
表示电路需要的表示电源为：DJZ220，DJF220。
ppt课件
2
室内与室外联系的四条电缆芯线
X1、X2为启动和表示共用线 X3为表示专用线 X4为启动专用线。室外设备主要有电缆盒和电动转辙机。道岔电路由启动电路和表示电路组成
ppt课件
3
控制台
34
33 22
8
ppt课件
7
数据测试
室内分线盘X1（2）-X3
交流电压v 70 10 170
直流电压v 60 7 160
ppt课件
故障部位
正常 C支路断线 J支路断线8来自ZD6-E/J转辙机参数
维规对表示杆内表示口要求： 1.ZD6-E、J双机配套使用时，ZD-E检查柱落下检查
块缺口内两侧间隙1.5＋0.5，ZD-J是应大于7mm，（实际4mm＋尖轨于基本轨间隙＝7mm）。
ZD6-1、3闭合定位单动道岔图 ppt课件
查找方法
查找断线时使用MF14表250v 交流档，一表笔测X3表笔不动，另一表笔沿启动电路测量若有 110v说明正常否则为断点。
14
定位1、3 闭合为例
电缆１（2）断线
控制台
道岔定位向反位操不动
7
8
3
01 02
故障分析：
第一步：首先判定是室内、外故障
ppt课件
12
启动电路室外断线故障处理方法分析
电阻法：（1）采用MF14表，首先校表R×1档调
零（2）判断故障性质：测D2~D5之间电阻若阻值为R=0室外短路故障若阻值为R=∞室外或电缆（室内）断线若阻值为R=10.6欧电路阻值正常若阻值为0＜R＜10.6欧室外启动电路部

物理学中电容物理学中电阻及四线测试原理

选择合适的测试仪器
选用高精度的电容表、电阻表以及四线测试仪，确保测量结果的准确性。
制定实验步骤
按照电路连接、仪器调试、数据测量、数据记录等步骤进行
实验。
数据采集和处理方法
数据采集
在实验过程中，对电容、电阻以及四线测试的数据进行实时采集，
并记录实验条件、仪器参数等相关信息。
数据处理
对采集到的数据进行整理、筛选和计算，得出电容、电阻以及四线测试的各项指标和参数。
电阻分类及特点
线性电阻
线性电阻的阻值不随电压或电流的变化而变化，其伏安特性曲线是一条直线。
非线性电阻
非线性电阻的阻值随电压或电流的变化而变化，其伏安特性曲线是一条曲线。
特殊电阻
包括热敏电阻、光敏电阻、压敏电阻等，它们的阻值随温度、光照、压力等外界因素的变化而变化。
电阻在电路中的作用
传感器与测量
电容和电阻传感器广泛应用于温度、压力、位移等物理量的测量。
四线测试法在工程领域应用
精确测量
四线测试法通过消除引线电阻和接触电阻的影响，提高了电阻测量的精确度。
半导体器件测试
在半导体器件制造和测试过程中，四线测试法用于精确测量微小电阻值。
质量控制与可靠性评估
四线测试法在产品质量控制和可靠性评估中发挥重要作用，确保产品性能符合设计要求。
选择合适的电流源和电压表，以确保测量精度和安全性。
在进行长时间连续测量时，应定期检查测试线和接口的连接情况，确保测量稳定性。
04 电容与电阻关系探讨
电容对电阻影响分析
电容充电和放电过程中，会产生瞬态电流，从而影响电阻的电压降和功率消耗。
电容的容抗随频率变化，与电阻串联或并联时，会改变电路的总阻抗，进而影响电路性能。

电池充放电测试四线夹具说明

电池充放电测试四线夹具说明
$number {01}
目录
• 电池充放电测试四线夹具概述 • 电池充放电测试四线夹具的结构
与原理 • 电池充放电测试四线夹具的安装
与调试 • 电池充放电测试四线夹具的使用
与维护
目录
• 电池充放电测试四线夹具的优点与局限性
• 电池充放电测试四线夹具的应用实例
01
安全可靠
04
采用先进的电路设计和安全保护措施，确保测试过程中的安全可靠。
电池充放电测试四线夹具的重要性
提高测试效率
通过使用电池充放电测试四线夹具，可以快速完成电池的充放电测试，提高测试效率，缩短研发周期。
1
保证测试准确性
2
由于该夹具具有高精度测量的特点，可以保证测试结果的准
确性，为电池性能评估提供可靠依据。
无人机电池测试是电池充放电测试四线夹具的另一个应用场景。随着无人机技术的不断发展，无人机电池的性能测试也变得越来越重要。
通过使用电池充放电测试四线夹具，可以对无人机电池的充放电性能、能量密度、内阻等进行全面评估，以确保无人机电池在实际使用中的性
能表现。
该夹具能够模拟无人机在实际飞行中的各种工况，如起飞、巡航、降落等，以便对无人机电池的性能进行全面评估。同时，该夹具还具备小型化和轻量化的特点，方便在无人机上进行集成和使用。
电池充放电测试四线夹具概述
定义与特点
定义
01
电池充放电测试四线夹具是一种用于测试电池充放电性能的专业设备，具有精确测量、快速
充电、安全可靠等特点。
快速充电
03
具备大功率充电功能，能够快速完成电池的充电过程，提高测试效率。
高精度测量
02

带电流互感器的三相四线有功电能表的接线课件

将电流互感器的二次侧接入电能表，注意极性不要接反。
将三相四线电源接入电能表，注意区分相序，不可接错。
使用绝缘胶带将接线端子固定牢固，保持整洁。
接线后的检查与测试
01
02
03
04
使用万用表检查接线是否正确，电压和电流是否正常。
观察电能表运行是否正常，有无异常声音或发热现象。
进行负载试验，在不同负载下观察电能表是否准确计量。
带电流互感器的三相四线有功电能表广泛应用于工业、商业和居民用电领域。
在工业领域中，由于用电设备多为高压大电流设备，因此需要使用电流互感器将大电流转换为小电流，以便于测量和管理。
在商业和居民用电领域中，带电流互感器的三相四线有功电能表能够为各种用电设备和电器提供准确的电能计量和管理，保障用电安全和稳定。
三相四线有功电能表的特性
三相四线有功电能表是一种用于测量三相交流电能的仪表，它具有三个电压和四个电流的输入输出接线端子。
该电能表采用电子技术实现电能的精确测量，具有高精度、低误差、稳定性好等优点。
三相四线有功电能表还具有防窃电功能，能够有效地防止非法用电和窃电行为。
带电流互感器的三相四线有功电能表的应用场景
谢谢观看
作用
用于监测和计量用电量，为电力公司提供收费依据，同时也有助于用户合理安排用电计划，节约能源。
电能表的分类与原理
分类
按照工作原理，电能表可分为感应式和电子式两类。感应式电能表基于电磁感应原理，电子式电能表则采用电子技术和集成电路。
原理
无论是感应式还是电子式电能表，其基本原理都是基于法拉第电磁感应定律，即通过测量电压和电流的乘积来计算消耗的电能。
带电流互感器的三相四线有功电能表的接线课件

LED测试原理 ppt课件

电压、DVF、VFD、漏电流、逆向崩溃电压等。 2.光学特性测试项目包括：亮度、波长、颜色纯度、色度
坐标、色温等。
五维明测试机电性测试项目
顺向电压VF 顺向电压VF测试范围0~8V±(0.25%+2 counts)，可测
多组VF：VF1、VF2、VF3。顺向电流IF范围：0.000~400.0mA，顺向电流输出时
CCT：相关色温，当光源的发射光的颜色与黑体在某个温度下幅射的颜色相同时，黑体所处的这个温度，对光源的颜色称为色温，在CIE图上的色温曲线中，CIE图上的某个（x,y）点，作色温曲线的垂线，以交点的色温值，称为该（x,y）点的相关色温值。垂线上所有点，具有相同的相关色温值。
PUR：颜色纯度，通俗地说是指发射光的色度坐标靠近CIE色度坐标图上光谱轨迹的程度，靠得越近则纯度越高。所以，若色坐标位于光谱轨道上，则色纯度为100%；反之，等能的白光纯度则为0%。
间范围0~99.9mS。
DVF：材料热缩效应的测试，计算加热前后VF差值。
I-V温度漂移曲线
I
T2
பைடு நூலகம்T1
VFM1：加热前电压 VFM2：加热后电压
DVF=VFM1-VFM2
VFM2 VFM1
V
VFD：计算电压暂态峰值（VFP）与稳定值（VF）之间的差值。 IFD：0=OFF，1=0~100uA,2=0~25mA,3=Auto
波长测试
波长测试原理为入射光经过光纤，照到光栅后对不同波长的光进行分开，分开后到达光电二极管陈列，光电二极管阵列的每个像素产生对应的线性感应信号，对不同波长段的光进行能量积分计算，得出光谱能量分布图。
探测器
光栅

光纤
EEPROM ROM

高供高计三相四线接线错误检查和分析专题培训课件

UB UC UA
U. B
I. C
U. C
I. A
U. A
-I. B
容性
高供高计三相四线接线错误分析
功率表达式及更正系数
P错 = P1 + P2 + P3 = Ub·Ic cos[120°-(-φ )]+ Uc·Ia cos[120°-(-φ )] + Ua·Ib cos[60°+(-φ )] = UI[2cos(120°+φ ) + cos(60°-φ )] = UI[2(cos120°cosφ –sin120°sinφ )+ cos60°cosφ +sin60°sinφ ] = UI(cosφ - √3sinφ + 1/2cosφ + √3/2sinφ ) = UI(3/2cosφ – √3/2sinφ ) = √3/2UI(√3cosφ – sinφ )
答题纸
高供高计三相四线接线错误分析
确定A相
在实操屏上找到给定的相别，如图红框给定UU(a) ，即该点电压为UA。分别测量U1、 U2、U3与该点的电压值，电压值为0 V的与该点同相，即UA。
高供高计三相四线接线错误分析
根据测量结果判断电压接线
12
99.5
1
0.98
23
99.5
2
0.97
高供高计三相四线计量基础知识
高供高计三相四线计量的正确接线
表脚接线：第一元件： UA，IA 第二元件： UB，IB 第三元件： UC，IC
高供高计三相四线计量基础知识
高供高计三相四线计量的正确接线
接线盒接线：第一元件： UA，IA 第二元件： UB，IB 第三元件： UC，IC

万用表的四线制和二线制测量方法比较-高学琴

万用表的四线制和二线制测量方法比较高学琴更准确地测量小电阻 —— 万用表的四线制和二线制测量方法比较电阻是电子元器件中比较常见的一种。

电子学上对它的定义是用电阻材料制成的、有一定结构形式、能在电路中起限制电流通过作用的二端子元件。

常见的测量电阻原理是给予一个激励电流源，根据该二端子元件两端点得到的电压衡量该电阻对于电流阻碍作用的大小。

基于此原理万用表有两种测量电组的方法----二线制和四线制。

一、二线制测量原理所谓二线制，顾名思义，就是只利用两根导线去连接被测电阻，工作原理图如图1所示。

二线制是在待测电阻两端各连一根导线，这种接法简单、费用低，在实际生活中广泛应用；但是导线本身也具有电阻，而且该电阻会随环境温度的变化而变化，这就会给电阻测量带来不确定的附加误差，即使是在测量大电阻时，引线也不宜过长。

并且由于测量回路和电流回路无法分开，表笔和待测点之间的接触电阻也不可避免，引入了误差源。

图1 二线制测量原理万用表包含有一个精密电流源以及一个内阻很大的电压表。

万用表通过测量出来的电压来衡量该电阻阻碍电流大小的能力，但从图中可以看出，二线制测量到的电压结果实际上并不是待测电阻两端的电压，还包括导线产生的传导电阻以及表笔接触带来的接触电阻。

其测得的电阻的数学表达式为：R 测 =R+2r+2Rs高学琴深圳市鼎阳科技有限公司其中，R为待测电阻，r为导线电阻，Rs为接触电阻。

一般的导线传导电阻范围在1mΩ~100mΩ,表笔和待测点的接触电阻也在mΩ级别，如果待测电阻R足够大的话，那么传导电阻、接触电阻几乎可以忽略，但是如果在实际应用中需要测量小电阻（<10Ω）,待测电阻与导线、接触电阻相差无几，不可避免会引起一些误差。

这个时候需要找到一种办法减少这些导线电阻、接触电阻对测量电路带来的影响，于是引入了四线制测量电阻。

二、二、四线制测量原理四线制在电阻的两端各连接两根导线，其中两根引线为电阻提供恒定电流I，把电阻R转换成电压信号U，另外两根信号引线则把电压信号U引至仪表，其测量原理如图2所示。

引下线测试仪DIDT-10测试原理

引下线测试仪DIDT-10测试原理工作原理DIDT-10A接地引下线导通测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。

图二测试原理图由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。

通过对I、V的测量，就可以算出被测电阻的阻值。

由上图可看出，仪器采用的是四端子法测量，因此可消除导线电阻和接触电阻带来的误差。

DIDT-10A接地引下线导通测试仪适用于适用于电力设备接地引下线与接地网（或相邻设备）之间导通电阻值的测量，同样适用于低阻值电阻的测量。

1．电源技术：采用最新电源技术，输出10A电流，能长时间连续工作，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿触头氧化膜，得到良好的测试结果。

2．抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

3．使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

4．操作简单：只需按下测量键即可得到测量结果。

测量结果采用LCD液晶背光显示,读数直观,重复性好。

5．携带方便：采用便携式设计，体积小、重量轻。

面板与机箱成一体结构，具有很好的抗震性。

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。

电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。

接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。

接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。

四线法原理介绍

U 四線制測量阻抗法解析
端子1
端子2
夾子
夾子
RB1 RB2 RC
端子素材阻抗 1 端子素材阻抗 2 端子間接觸阻抗
夾子 I
夾子
等效電路圖
U
RW1 RB1 RC RB2 RW2
rCU1
rCU2
RW1 RW2
端子線組抗 1 (包括端子與pad焊接, PAD引線) 端子線組抗 2
(包括端子與pad焊接, PAD引線)
rC 1 rC2
測試機線組抗 1 (可歸零 )
測試機線組抗 2 (可歸零 ) 夾子間的接觸阻抗1 夾子間的接觸阻抗2
解析結果:採用二線制因夾子間的接觸阻抗不可以控制,導致測量結果誤差較大
現象聯想:用二線制測量阻抗,測試結果與夾子的力量有關,夾緊測試結果會小,放鬆測試結果會大
四线法原理介绍四线法测电阻原理四线法测电阻原理图四线电阻触摸屏原理政治必修四原理方法论鳄鱼线指标原理及用法四探针法测电导率原理法线贴图原理四线测试原理四端法测电阻原理
二線制測量阻抗法解析
端子 1 端子 2
夾子 U
夾子 I
R W 1 rC 1 rw 1
等效電路圖 RB 1 RC RB 2
R W 2rC 2Fra bibliotekUIrw 2
RB1 RB2 RC
端子素材阻抗 1 端子素材阻抗 2 端子間接觸阻抗
RW1
RW2
rw1 rw2 rC1 rC2
端子線組抗 1 (包括端子與pad焊接 , PAD引線) 端子線組抗 2 (包括端子與pad焊接 , PAD引線) 測試機線組抗 1(可歸零)
測試機線組抗 2(可歸零)
rw2

ICT基本原理 ppt课件

Test Research, Inc.
ppt课件
B
E
C
H 1.5V VCE<0.2V
E L
20
PN结测试 --
PHOTO COUPLER
测量PC 3,4脚的饱和电压, 即在 1,2脚加一电压使PC导通, 再量回3,4 脚的压降约在0.2V左右高低点及隔离点设置如右图所示一般再增加一步1-2脚间的PN结测试
1 2 3 4
R1 earch, Inc.
ppt课件
7
电阻测试 --
Rx // C
Mode 0，1
测试顺序是: [放电], 充电和电压测试考虑到电容的分流, 要先对其充电, 经过T2以后, Ic→0. 此时可量回准确的阻值. 故遇到R//C的情形, 釆用定电流源测试时, 须加DELAY TIME.且电容越大,延迟要更久,才能得到准确值.
ICT基本测试原理
ppt课件
1
ICT概况--何谓ICT？
ICT即是In Circuit Tester的简称，主要用于组装电路板的测试。ICT可以视为一部自动化的高级电表，并且因它具有隔离组件的功能，能准确测量每一组件在电路内的实际值。
ppt课件
2
ICT与电表功能的差异
电表是用以量测单一零件，而ICT除了可量单一零件外，更可经由针床来量测实板上的零件。只是实板上有许多回路，易将信号源与以分流、分压，故往往需加”Guarding”功能，才可使量测准确。
TestJet C
1
C0
C1
Test Research, Inc.
ppt课件
17
电感测试 --
AC信号源
Vs / Ix = XL =∣jωLx∣= 2πf Lx 量回Ix振幅, 即可求得Lx

实验二用户线接口电路实验及二四线变换原理

实验二用户线接口电路实验及二/四线变换原理一、实验目的1、了解用户线接口电路功能（BORST）的作用及其实现方法。

2、通过对PBL38772电路的学习与实验，进一步加深对BORST功能的理解。

3、了解二/四线变换电路的原理二、预习要求认真预习程控交换原理中有关用户线接口电路等章节。

三、实验仪器仪表1、程控交换系统一台2、电话单机二台3、20MHZ示波器一台4、万用表一台四、电路工作过程在现代电话通信设备与程控交换机中，由于交换网络不能通过铃流、馈电等电流，因而将过去在公用设备（如绳路）实现的一些用户功能放到“用户电路”来完成。

用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit-SLIC）。

任何交换机都具有用户线接口电路。

根据用户电话机的不同类型，用户线接口电路（SLIC）或用户环路接口电路可分为模拟用户接口电路和数字用户接口电路两种。

由于实验系统使用的电话单机为模拟电话单机，应而选用模拟用户线接口电路，而对数字用户线接口电路不作介绍。

模拟用户线接口电路在实现上的最大压力上是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成，随着微电子技术的发展，近十年来在国际上陆续开发多种模拟SLIC，它们或是采用半导体集成工艺或是采用薄膜、厚膜混合工艺，并已实用化。

在实际中，基于实现和应用上的考虑，通常将BORSHCT功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC），其余功能由所谓集成模拟SLIC承接。

在程控交换机中，向用户馈电，向用户振铃等功能都是在绳路中实现的，馈电电压一般是—60V，用户的馈电电流一般是20mA~30mA，铃流是25H Z/90V 左右，而在程控交换机中，由于交换网络处理的是数字信息，无法向用户馈电、振铃等，所以向用户馈电、振铃等任务就由用户线接口电路来承担完成，再加上其它一些要求，程控交换机中的用户线接口电路一般要具有B（馈电），R（振铃）、S（监视）、C（编译码）、H（混合）、T（测试）、O（过压保护）七项功能。

开尔文四线测试方式在PCB测试机中的应用

开尔文四线测试方式在PCB测试机中的应用刘懿俊【摘要】分析了PCB测试机中的普通二线式测试原理、开尔文（Kelvin）四线测量方法原理，介绍了开尔文四线测量方法的优点。

%This report aimed to analyze the two-wire and four-wire kelvin measurement principle in PCB testing machine , discused the advantage of Kelvin Four-Wire Testing method in PCB testing.【期刊名称】《机电工程技术》【年(卷),期】2013(000)009【总页数】3页(P132-134)【关键词】四线测试;开尔文;PCB测试机【作者】刘懿俊【作者单位】深圳市地质局，广东深圳 518023【正文语种】中文【中图分类】TN4070 引言随着科技的发展，手机、平板等数码设备、医疗设备、对安全性要求高的汽车电子设备用线路板（PCB）的制作层数越来越高、线路越来越密、焊盘尺寸越来越小，使得更多的人要求进行低电阻高绝缘的电子测试。

因为在这些PCB 中，部分PCB线路不单是导线，同时还是信号线，线路阻值的变化会造成信号的延滞和衰减，从而引起功能性问题。

同时PCB 如果存在孔内无铜、孔破、孔内铜薄、线路缺口等缺陷时会影响产品使用的安全性。

在通常情况下，PCB 开短路测试中的测试参数值-开路阻值设为25 Ω，线路阻值大于25 Ω时测试机判断为开路，小于25 Ω时判断为合格，对于阻值小于25 Ω的线路则无法精确测试出实际电阻值，25 Ω以下的线路成为测试盲区。

在实际生产中发现PCB 的某些缺陷，如孔内无铜、空洞、铜薄、线过细、线路缺口等问题均会影响到线路阻值，当阻值小于25 Ω时，用通常的开短路测试方法来测试这些缺陷板时，测试结果为合格，当这些PCB 经过高温焊接后阻值会发生变化，导致开路问题发生，引起产品缺陷。

四线法和二线法

浅谈二线法与四线法测电阻采用不同的测量方法与不同的连接方式引入的测量误差不同,得到的测量精度也不同,如何根据需要减少测量误差就是测试技术的关键之一。

对这些特殊低电阻的测量,需要选择合适的电路,消除电路中导线电阻、漏电电阻、温度等的影响,才能把误差降到最小,保证测量精度。

两线法与四线法就是其中比较常见的测试方法,其中四线法具有灵敏度高、测量准确加上方法巧妙,使用方便、对电源稳定性要求不高等特点,因为四引线法较好地避免了接触电阻与导线电阻的影响,已被广泛地应用于安规电阻测试中。

1 二线法与四线法简介两线法就是用测试线将被测电阻导线也接到数字多用表上,连接线的电阻也算在被测电阻值里,无法将它们分开(如图1所示)。

图1四线法也称kelvin法测电阻,用一对测试接电流源,另一对测试线(感知线)把被测电阻上电压降引入数字多用表进行测量。

由于流过感知线的电流很小,所以测量的电阻值更接近真实值。

四线没有电桥,完全只就是用恒流源发送,电压计测量,最后给出测量电。

图2应该说,电流回路与电压测量回路就是否分开接线的问题。

两线法—— 电流回路与电压测量回路合二为1,精度差。

四线法—— 电路回路与电压测量回路独立分开,精度高,但费线。

2线制:传感器电阻变化值与连接导线电阻值共同构成传感器的输出值,由于导线电阻带来的附加误差使实际测量值偏高,用于测量精度要求不高的场合,并且导线的长度不宜过长。

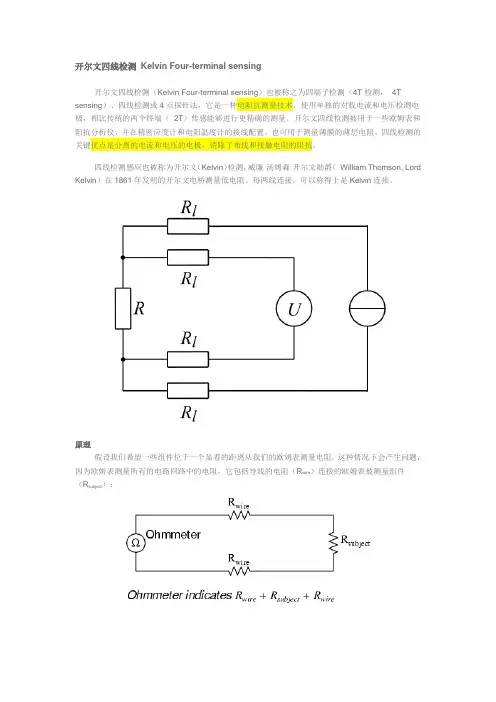

4线制:当测量电阻数值很小时,测试线的电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻的电压降,在电压表输入阻抗足够高的条件下,电流几乎不流过电压表,这样就可以精确测量未知电阻上的压降,计算得出电阻值。

2 二线法测试与四线法测试的原理2、1 普通二线测试原理通常的开短路测试方法即为普通二线测试,如图1所示,二线测试就是目前普遍应用的一种方案。

二线测试只有一个回路,所测得的阻抗为211r r R ++,即所测得的阻抗为馈线电阻与待测线路阻值之与,而1r 与2r 与1R 相比不能忽略,甚至超过1R ,故无法精确测定被测电的阻值。

四线测试原理分析

实现了精确测量，电流供给回路与电压测定回路完全独立，其排线阻抗，探针阻抗与接触阻抗完全忽略，所测得的阻值就是PCB本身待测线路位置的阻值。可精确测定被测PCB 之微小阻值，其四线测试的测试精度可达到mΩ级。
测量精度：1Ω
测量精度：0.1mΩ
AKM CONFIDENTIAL
测试方式
1.二线制
AKM CONFIDENTIAL
实际应用
以产品中的导通孔为例子，在实际测试中，可以将导通孔视为一段导体，量测此导体的电阻。导体上存在空洞、变薄都会影响电阻。
进行一些实际导通孔电阻的量测，一般导通孔的电阻值为1030mΩ，使用二线测试根本没有办法将如此精度电阻量测出来。
AKM Industrial Co. LTD.
AKM Industrial Co. LTD.
2.四线制
一般二线制测试时，先会预设一个断短路标准，低于某一参数时即视为断路，此参数将会应用于所有的线路电阻值，即所有线路的判定参数为一致的。（正常产品中，每根线路阻值都是不一样的）
四线制测试时，先将所有线路的电阻值测试出来，测试时，一一对应每一根线路的电阻，以此来判定线路是否OK。
医学资料
• 仅供参考,用药方面谨遵医嘱
用这种测试方法，排线阻抗、接触阻抗等内
部阻抗皆可忽略，因此可精确测得被测PCB
之微小阻值。
AKM CONFIDENTIAL
测试精度
1.二线制
AKM Industrial Co. LTD.
2.四线制
即使PCB待测线路的阻值很小（通常<1 Ω,或为 mΩ级），但由于所测得的阻抗为馈线电阻，探针电阻，接触电阻和待测线路阻值之和，因而机器要设置10 Ω以上的导通阀值才能测得过。故无法精确测定被测PCB 之低阻值。无法作PCB线路精密测量,线路缺口,导通孔不良等缺陷无法测试。
