自动喷淋管道安装技术交底
自动喷淋安全技术交底模板
![自动喷淋安全技术交底模板](https://img.taocdn.com/s3/m/e9635a928ad63186bceb19e8b8f67c1cfad6eeaf.png)
一、交底目的为确保自动喷淋系统施工、安装和使用过程中的安全,降低事故风险,提高施工人员的安全意识和操作技能,特进行自动喷淋安全技术交底。
二、交底对象1. 自动喷淋系统施工、安装、操作人员。
2. 相关管理人员及监督人员。
三、交底内容一、施工准备1. 施工队伍:施工应由通过专业人员培训考核合格,并经审核批准的施工队伍承担。
2. 施工条件:施工前应具备设备平面布置图、系统图、安装图等施工图及有关技术文件,设计单位应向施工单位进行技术交底。
二、材料要求1. 系统组件、管件及其它设备、材料应符合设计要求和国家现行有关标准的规定,并应具有出厂合格证。
2. 主要系统组件如喷头、报警阀、压力开关、水流指示器等应经国家消防产品质量监督检验中心检测合格。
3. 管材、管件应进行现场外观检查,表面应无裂纹、缩孔、夹渣、折迭和重皮;螺纹密封面应完整、无损伤、无毛刺等。
三、施工步骤及注意事项1. 管网安装:管道支架、吊架、防晃支架的安装应满足施工工艺及相应技术规程要求。
管道安装位置应符合设计要求,管道中心线偏差应符合规定。
2. 喷头安装:喷头的型号、规格应符合设计要求;喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全;喷头外观应无加工缺陷和机械损伤。
3. 报警阀组安装:报警阀组的安装应牢固可靠,阀体应垂直安装,阀门启闭方向应符合设计要求。
4. 其他组件安装:按照设计图纸和规范要求,正确安装水流指示器、压力开关、信号阀等组件。
5. 通水调试:安装完成后,进行系统试压、冲洗、调试,确保系统正常运行。
四、安全操作规程1. 严格遵守操作规程,不得擅自改动系统设置。
2. 施工现场应设置明显的警示标志,确保施工人员及其他人员安全。
3. 使用电动工具时,应确保电源安全,防止触电事故发生。
4. 高空作业时,应采取安全防护措施,防止坠落事故。
5. 严禁酒后操作,确保操作人员精神状态良好。
五、应急处理1. 发生火灾时,应立即启动自动喷淋系统,确保火势得到有效控制。

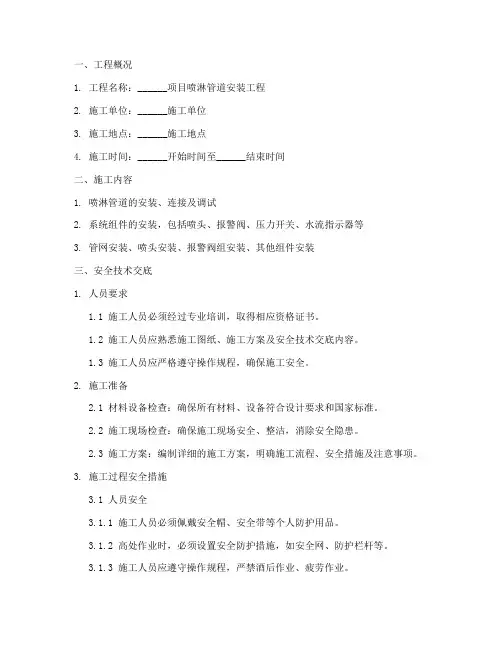

喷淋管道施工安全技术交底模板
![喷淋管道施工安全技术交底模板](https://img.taocdn.com/s3/m/50337415326c1eb91a37f111f18583d049640fc6.png)
一、工程概况1. 工程名称:______项目喷淋管道安装工程2. 施工单位:______施工单位3. 施工地点:______施工地点4. 施工时间:______开始时间至______结束时间二、施工内容1. 喷淋管道的安装、连接及调试2. 系统组件的安装,包括喷头、报警阀、压力开关、水流指示器等3. 管网安装、喷头安装、报警阀组安装、其他组件安装三、安全技术交底1. 人员要求1.1 施工人员必须经过专业培训,取得相应资格证书。
1.2 施工人员应熟悉施工图纸、施工方案及安全技术交底内容。
1.3 施工人员应严格遵守操作规程,确保施工安全。
2. 施工准备2.1 材料设备检查:确保所有材料、设备符合设计要求和国家标准。
2.2 施工现场检查:确保施工现场安全、整洁,消除安全隐患。
2.3 施工方案:编制详细的施工方案,明确施工流程、安全措施及注意事项。
3. 施工过程安全措施3.1 人员安全3.1.1 施工人员必须佩戴安全帽、安全带等个人防护用品。
3.1.2 高处作业时,必须设置安全防护措施,如安全网、防护栏杆等。
3.1.3 施工人员应遵守操作规程,严禁酒后作业、疲劳作业。
3.2 施工机械安全3.2.1 机械设备必须符合国家标准,定期进行保养和检查。
3.2.2 机械设备操作人员必须经过培训,取得操作资格证书。
3.2.3 机械设备运行时,必须确保周围人员安全。
4. 管道施工安全措施4.1 管道焊接作业4.1.1 焊接作业人员必须穿戴防火、防毒、防尘等个人防护用品。
4.1.2 焊接作业区域应设置防火隔离措施,防止火灾事故发生。
4.1.3 焊接作业时,必须确保周围人员安全,防止烫伤、爆炸等事故。
4.2 管道安装作业4.2.1 管道安装过程中,应确保管道固定牢固,防止管道脱落。
4.2.2 管道连接处应密封良好,防止漏水、漏气等事故。
4.2.3 管道安装完成后,应进行试压检测,确保管道无泄漏。
5. 系统调试安全措施5.1 系统调试前,应确保所有设备、组件安装到位,连接正确。
灭火喷淋管道安装技术交底
![灭火喷淋管道安装技术交底](https://img.taocdn.com/s3/m/fb9a87e05122aaea998fcc22bcd126fff7055d37.png)
灭火喷淋管道安装技术交底1. 管道安装前的准备工作在进行灭火喷淋管道的安装前,需要进行以下准备工作:- 确定安装位置:根据设计要求,在建筑物内部的重要区域确定合适的安装位置。
- 管道材料选用:选择符合设计要求的耐腐蚀、耐高温的管材,如不锈钢或镀锌钢管等。
- 管道配件准备:准备好所需的管道配件,包括管接头、弯头、法兰等。
- 施工设备准备:准备好所需的施工工具和设备,如切割机、焊接机等。
2. 管道安装步骤2.1 测量和标记在安装位置上进行测量和标记,确保管道的准确连接和安装位置的一致性。
2.2 切割管道根据标记的位置,使用切割机将管道按需求的长度进行切割。
确保切口的平整和准确。
2.3 安装管道配件根据设计要求和标记的位置,安装合适的管道配件。
使用适当的工具进行紧固,确保配件的稳固和密封。
2.4 安装支架和固定件根据设计要求,在管道的支撑位置安装支架和固定件。
确保管道的结构稳定和安全。
2.5 管道连接按照设计要求,将切割好的管道与配件进行连接。
采用合适的连接方式,如焊接、螺纹连接或法兰连接等。
确保连接的牢固和密封。
2.6 管道维护安装完毕后,进行防腐处理和外观修整。
定期检查和维护灭火喷淋管道,确保其正常运行和安全可靠。
3. 安全注意事项在进行灭火喷淋管道安装时,需要注意以下安全事项:- 使用适当的防护设备,如手套、安全帽等。
- 在焊接作业中,注意防火措施,确保周围环境的安全。
- 遵守国家安全生产规定,确保操作过程中的人身安全和设备安全。
以上是关于灭火喷淋管道安装技术的交底内容,请施工人员按照要求进行管道的安装工作,并保证施工质量和施工安全。
注意:本文档仅作为技术指导参考,具体安装操作需根据设计要求和实际情况进行。
自动喷淋管道安装技术交底
![自动喷淋管道安装技术交底](https://img.taocdn.com/s3/m/d063f745cd1755270722192e453610661ed95a8d.png)
1、严格按设计、施工图纸、会审纪要及工程变更联系单,对照规范GB50261-2002和公司企业标准Q∕ZKD(J)02-2006执行。
2、管材、管件从合格供方名录中选购,并符合设计及规范要求经验合格的产品进现场。
3、消防喷淋管道丝扣连接要求4、消防喷淋无缝管道焊接要求:严禁镀锌管道焊接,无缝管壁厚在3mm以上应坡口,对口不应错位,焊缝饱满均匀,焊口不应有夹渣、起孔、弯曲。
5、消防喷淋管道法兰连接,法兰的承压标准应与管道工作压力相匹配,法兰密封应采用石棉或高压橡胶垫,其厚度为3~5mm,法兰螺栓拧紧后,螺栓应突出螺母长度2~3牙或螺杆直径的1∕2o6、消防喷淋管道安装支托架制作,材质焊接符合要求,自动喷淋管道吊托支架结构应采用1型或门型为妥。
支托架安装前应防腐、防锈漆二度、面漆一度,并应按管道走向,标高拉线,金属膨胀螺丝固定梁底高度1/3处或梁底IOOmm以上安装,其支吊架间距按表工程名称交底名称(续)自动喷淋管道安装交底地点交底日期年月日交底内容:、喷淋管道安装完毕,竣工验收时应及时作好最后一度管道及支托架防腐,并应设计或规范要求做红色或红色环圈标志和系统流水方向标识。
8、消防喷淋镀锌管道埋地安装、防腐应符合设计或按规范。
本分项工程质量:主控项目有关强制性条文、质量目标必须符合规范。
一般项目合格率为100%o9.管道支架吊架的安装位置不应妨碍喷头的喷水效果;管道支架吊架与喷头之间的距离不宜小于300mm;与末端喷头之间的距离不宜大于750mm。
10.配水支管上每一直管段相邻两的喷头之间的管段设置的吊架不宜少于1个,吊架的间距不宜大于3.6m。
11.当管道公称直径等于或大于50mm时,每段配水干管或配水管设置防晃支架不应少于1个,且防晃支架的间距不宜大于15m;当管道改变方向时,应增设防晃支架。
DN150MM管控制的喷淋头数量受报警阀组的限制,一组报警阀组控制的最大喷头数不大于800只。
自动喷淋系统施工技术交底
![自动喷淋系统施工技术交底](https://img.taocdn.com/s3/m/efcc2f14ac02de80d4d8d15abe23482fb4da029a.png)
自动喷淋系统施工技术交底一、引言自动喷淋系统是一种常见的消防设备,广泛应用于商业建筑、工厂和公共场所等。
它可以及时探测火灾并进行灭火,保护人员和财产的安全。
本文将介绍自动喷淋系统施工的技术交底,包括系统组成、施工流程、安装要点等。
二、系统组成自动喷淋系统主要由以下几部分组成:1. 喷淋头:负责喷射灭火剂,通常安装在天花板上。
2. 管路系统:连接喷淋头和水源,传输灭火剂。
3. 控制系统:包括探测器、控制阀和报警器等,用于监测火灾并控制灭火剂的喷射。
4. 水源系统:提供供水,通常包括水泵、水箱和供水管道等。
三、施工流程自动喷淋系统的施工流程主要包括以下几个步骤:1. 设计规划:根据建筑物的结构和使用需求,确定自动喷淋系统的设计方案,并进行绘图和技术计算。
2. 材料采购:根据设计方案确定所需材料种类和数量,并进行采购。
3. 准备工作:清理施工现场,搭建脚手架和防护措施,确保施工安全。
4. 安装管道系统:根据设计图纸进行管道布置和连接,注意管道的固定和密封。
5. 安装喷淋头:根据设计要求进行喷淋头的安装,包括高度和间距的调整。
6. 安装控制系统:将探测器、控制阀和报警器等设备安装在适合的位置,并进行连线和测试。
7. 连接水源系统:根据设计方案进行水泵、水箱和供水管道等设备的安装和连接。
8. 调试测试:完成施工后,进行系统的调试和测试,确保各项功能正常。
四、安装要点在自动喷淋系统施工过程中,需要注意以下几个要点:1. 材料选择:选择符合国家标准的消防材料,确保其质量和性能符合要求。
2. 管道布置:合理布置管道的走向和连接方式,确保喷淋头的覆盖范围和间距均匀。
3. 管道固定:使用专用的固定装置将管道固定在适当位置,确保其牢固可靠。
4. 管道密封:使用专用的密封材料对管道进行密封,防止漏水问题。
5. 喷淋头高度和间距:根据设计要求,调整喷淋头的安装高度和间距,确保覆盖范围合理。
6. 控制系统设置:根据实际情况设置控制系统的参数,并进行测试和调试。
安装喷淋管道安全技术交底模板
![安装喷淋管道安全技术交底模板](https://img.taocdn.com/s3/m/53088a08814d2b160b4e767f5acfa1c7aa008226.png)
一、交底目的为确保喷淋管道安装工程的安全顺利进行,提高施工人员的安全意识和操作技能,防止事故发生,现将安装喷淋管道的安全技术要求及注意事项进行交底。
二、施工人员要求1. 参加施工人员必须具备相应的操作技能和安全知识,且必须经过岗前培训,取得上岗证。
2. 施工人员应熟悉喷淋管道安装工程的相关规范、标准和操作规程。
3. 施工人员应严格遵守施工现场的安全管理制度,服从现场管理人员的指挥。
三、安全技术要求1. 施工现场应设置安全警示标志,施工区域应进行隔离。
2. 严格遵守《建筑施工安全检查标准》和《施工现场安全检查标准》。
3. 严禁酒后作业、疲劳作业、带病作业。
4. 高处作业时应使用安全带,并做好防护措施。
5. 严禁在施工现场吸烟、使用明火。
6. 严禁在施工现场堆放易燃、易爆物品。
7. 严格执行操作规程,确保施工过程中的安全。
四、安装过程注意事项1. 施工前,应对施工现场进行勘察,了解周边环境,确保施工安全。
2. 管道支架、吊架的安装位置应符合设计要求,与喷头之间的距离应符合规范要求。
3. 管道支架、吊架的间距应符合规范要求,不得过大。
4. 管道安装过程中,应确保管道的连接严密,防止漏水。
5. 管道安装完成后,应进行压力测试,确保管道无泄漏。
6. 管道安装过程中,应保持施工现场的整洁,不得乱堆乱放材料。
7. 电气设备操作人员应持有电工证,确保电气设备操作安全。
五、事故处理1. 发生事故时,应立即停止施工,并立即上报。
2. 事故发生后,应迅速组织人员进行救援,确保伤员安全。
3. 事故原因调查清楚后,应立即采取有效措施,防止类似事故再次发生。
4. 事故处理过程中,应遵守相关法律法规,确保事故处理合法、合规。
六、交底总结本次安全技术交底,旨在提高施工人员的安全意识和操作技能,确保喷淋管道安装工程的安全顺利进行。
请各位施工人员认真遵守以上安全技术要求,共同努力,确保工程安全。
自动喷淋系统安装安全技术交底
![自动喷淋系统安装安全技术交底](https://img.taocdn.com/s3/m/75139e67f8c75fbfc77db29c.png)
9.3喷淋、喷雾系统的分支管道设置吊架,主管的每条分支管道设置一个防晃支架。
9.4管道支架设置间距:
直径(mm)
25
32
40
50
65
80
100
125
150
200
距离(mm)
3.5
4.0
4.5
5.0
5.5
6.0
6.0
7.0
8.0
8.5
4.3作业人员应遵守的安全操作规程和规范;
(1)严格按照切割机安全操作规程进行作业;
(2)严格执行《施工现场临时用电安全技术规范》JGJ46-2005、建筑施工安全检查标准JGJ59-2011。
4.4劳动纪律;
(1)施工人员作业时,前后上下应注意,切实做到四不伤害“不伤害自己,不伤害他人,不被他人伤害,保护他人不被伤害”;
3、自动喷洒喷头位置,间距和方向必须符合设计要求和施工规范规定。
4、镀锌管道螺纹连接应牢固,接口处无漏油漏麻且防腐良好。
5、卡箍连接应对接平行、紧密且与管中心线垂直,螺杆露出螺母长度不大于螺杆直径的1/2。
6、现场用的支架材料,进场必须报验,现场防腐刷漆必须经过验收后才能使用,管道的弯头和三通处需要架设支吊架。
2、各种管道及其配件的等材料必须认真检查其外观质量,确认完好无损后方可入库。
3、各种管道及其配件的等材料在运送、储存及安装期间,应采取正确的保护措施,以确保管材在任何情况下不受破损和锈蚀。
三、质量要求
1、喷淋系统水压试验结果及使用的管材品种、规格、尺寸必须符合设计要求和施工规范规定。
2、水泵的规格型号必须符合设计要求,水泵试运转的轴承温升必须符合规定。
室内自动喷淋管道及配件安装-技术交底
![室内自动喷淋管道及配件安装-技术交底](https://img.taocdn.com/s3/m/c4abb2e81b37f111f18583d049649b6649d70948.png)
图3.1 钢管沟槽尺寸图表3.1 钢管最小壁厚和沟槽尺寸(mm)②开孔首先根据机械三通(四通)尺寸,选择所需钻头尺寸,将钻头安装到开孔机上。
然后用链条将开孔机固定于钢管预定开孔位置处,启动电机转动钻头。
操作手轮,将钻头缓慢向下,并适量添加开孔钻头的润滑剂(以保护钻头),完成钻头在钢管上开孔。
最后还应注意必须清理钻落金属块和开孔部位残渣,孔洞有毛刺,须用砂轮机打磨光滑。
机械三通(四通)最大允许管径见下表:主管直径DN 50 65 80 100 125 150 200支管直径DN 机械三通25 40 40 65 80 100 100 机械四通- 25 40 50 65 80 100③安装安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则,安装过程中不可跳装、分段装,必须按顺序连续安装,以免出现段与段之间连接困难和影响整体性能。
安装密封圈:由于橡胶较大的磨擦而使密封圈较难安装,所以对密封圈进行相应的润滑,一般使用中性润滑剂(比如中性洗洁剂)对密封圈整体或只对外表面进行润滑。
把密封圈套入管道口一端,然后将另一管道口与该端管口对齐,把密封圈移到两管道口密封面处,密封圈4.5 阀门及管件安装之前需进行压力试验。
4.6 管道穿越后期容易被污染的位置(如管井内)需用彩条布进行缠绕保护。
4.7消防喷淋系统管道试验压力:系统工作压力的1.5倍但不得小于1.4MPa,当系统工作压力大于1.0MPa时,试验压力为系统工作压力加0.40MPa 。
五、绿色施工要求本工程绿色施工坏境保护方针:严格规范、文明施工、美化现场、保护坏境。
绿色施工坏境保护是我们项目管理的重要内容,是生产效益和社会效益的双重保证。
每一个工作计划的制定应以不对坏境造成影响为目标。
环境方针的阐述:坚持人文精神。
即遵循以人为本组织施工;利用人类关于环保的基本能力,建立有效运行的环境管理体系。
营造绿色施工。
即施工过程具有节能、降耗、低污染的特征;材料和施工工艺具有环保型特征。
消防的自动喷淋系统的施工技术交底
![消防的自动喷淋系统的施工技术交底](https://img.taocdn.com/s3/m/4f829676a31614791711cc7931b765ce04087a71.png)
交底内容:一、管材1.消防系统管道旳管材材质必须按照图纸规定。
2、多种管道及其配件旳等材料必须认真检查其外观质量, 确认完好无损后方可入库。
3、多种管道及其配件旳等材料在运送、储存及安装期间, 应采用对旳旳保护措施, 以保证管材在任何状况下不受破损和锈蚀。
二、质量规定1.喷淋系统水压试验成果及使用旳管材品种、规格、尺寸必须符合设计规定和施工规范规定。
2.水泵旳规格型号必须符合设计规定, 水泵试运转旳轴承温升必须符合规定。
3.自动喷洒喷头位置, 间距和方向必须符合设计规定和施工规范规定。
4.镀锌管道螺纹连接应牢固, 接口处无漏油漏麻且防腐良好。
5、卡箍连接应对接平行、紧密且与管中心线垂直, 螺杆露出螺母长度不不小于螺杆直径旳1/2。
6、现场用旳支架材料, 进场必须报验, 现场防腐刷漆必须通过验收后才能使用, 管道旳弯头和三通处需要架设支吊架。
7、水平管道安装坡度在0.002~0.005之间。
8、吊架与喷头旳距离不应不不小于300mm, 距末端喷头旳距离不不小于750mm。
9、吊架应设在相邻喷头间旳管段上, 当相邻喷头间距不不小于3.6m, 可设1个。
不不小于1.8m, 容许隔段设置。
管道支架设置原则:9.1管道不容许由因介质通过发生作用而产生位移旳部分, 应设置固定支架, 固定支架要牢固地固定在可靠旳构造上。
9.2在管道无垂直位移或垂直位移很小旳地方, 可装设活动支架或钢性支架。
9.3喷淋、喷雾系统旳分支管道设置吊架, 主管旳每条分支管道设置一种防晃支架。
9.5墙柱三角支撑10、为保证现场标高, 所有管道和其他专业管道撞架时, 需向高处调整标高时, 必须管道调整管道标高。
三、工艺流程: 安装准备→支吊架预制安装→干管安装→支管安装→分层分区强度试压及冲洗→喷头支管安装→喷头、水流指示器安装→报警阀组安装→系统调试。
四、操作工艺:(一)干管安装1.喷淋干管用卡箍连接, 每根配管长度不适宜超过6m, 可调直后编号依次序安装, 吊装时应先吊起管道一端, 待稳定后再吊起一端。
(完整版)消防喷淋安装安全技术交底
![(完整版)消防喷淋安装安全技术交底](https://img.taocdn.com/s3/m/043c4970e55c3b3567ec102de2bd960590c6d9df.png)
(完整版)消防喷淋安装安全技术交底消防喷淋安装安全技术交底(完整版)1. 引言本技术交底旨在向相关人员介绍消防喷淋系统的安装过程以及相关的安全技术要点。
消防喷淋系统作为建筑物消防系统中的一项重要设施,对防止火灾的蔓延和保护人员生命财产安全起到至关重要的作用。
因此,在安装过程中必须严格遵守相关的安全规范和要求,以确保消防喷淋系统的正常运行和有效使用。
2. 安装前准备工作在进行消防喷淋系统的安装之前,需要做好以下准备工作:- 组织安装人员进行相关培训,了解消防喷淋系统的组成和工作原理。
- 购买合格的喷淋器材和相关配件,并进行质量检验。
- 制定详细的施工方案,包括喷淋器材的布置和连接方式。
- 安排好施工人员的工作时间和工作流程。
3. 安装流程消防喷淋系统的安装流程包括以下几个步骤:3.1 安装喷淋器材- 根据施工方案,确定喷淋器材的布置位置,并进行标记。
- 安装支架和吊杆,确保喷淋器材的稳固。
- 进行管道的铺设和连接,使用合适的连接件进行连接。
- 安装喷头和喷雾嘴,调整角度和喷射范围。
3.2 进行系统测试- 完成喷淋器材的安装后,进行系统测试。
- 打开主控制阀,确保水源畅通。
- 逐个检查喷头和喷雾嘴的喷射情况,调整喷射角度和范围。
- 检查系统的水压和水流量,确保符合设计要求。
3.3 安全保护措施在进行消防喷淋系统的安装过程中,必须采取一系列的安全措施,以保护施工人员和周围的人员。
- 确保安装人员佩戴合格的个人防护装备,如安全帽、防护眼镜、防护手套等。
- 在进行高空作业时,要使用安全绳索和安全带,确保人员的安全。
- 遵守施工现场的相关规定,如禁止吸烟、禁止乱堆材料等。
4. 结束语消防喷淋系统的安装是一项关键的工作,安装人员必须具备专业知识和相关经验,并严格按照安全要求进行施工。
只有确保消防喷淋系统的正常运行和有效使用,才能有效防止火灾的发生和蔓延,保护人员的生命和财产安全。
> 注意:本文档仅供参考,具体安装过程请根据相关技术规范和要求进行操作。
喷淋管网安装安全技术交底模板
![喷淋管网安装安全技术交底模板](https://img.taocdn.com/s3/m/2a2bd478443610661ed9ad51f01dc281e53a560e.png)
一、交底目的为确保喷淋管网安装工程的顺利进行,保障施工人员的安全,提高施工质量,特进行安全技术交底。
二、交底对象参与喷淋管网安装施工的所有人员。
三、交底内容1. 施工准备- 施工队伍应具备相关专业资质,人员需通过专业培训并考核合格。
- 施工前应准备好设备平面布置图、系统图、安装图等相关技术文件。
- 设计单位需向施工单位进行技术交底。
2. 材料要求- 系统组件、管件等设备材料应符合设计要求和国家现行标准,并具有出厂合格证。
- 主要系统组件如喷头、报警阀、压力开关等应经国家消防产品质量监督检验中心检测合格。
- 管材、管件应进行现场外观检查,确保表面无裂纹、缩孔、夹渣、折迭等缺陷。
3. 施工方法- 管网安装:管道支架、吊架、防晃支架应安装牢固,管道安装位置应符合设计要求。
- 喷头安装:喷头的型号、规格应符合设计要求,外观无加工缺陷和机械损伤。
- 报警阀组安装:安装位置合理,阀门及其附件齐全,检验合格。
4. 安全注意事项- 施工现场应设置安全警示标志,明确危险区域。
- 施工人员应佩戴必要的安全防护用品,如安全帽、手套、防护眼镜等。
- 高处作业时应系好安全带,防止坠落。
- 严禁在施工现场吸烟或使用明火。
- 电气作业应由专业人员负责,确保用电安全。
- 施工过程中应保持现场整洁,及时清理施工垃圾。
5. 质量要求- 管网安装应平直、牢固,无扭曲、变形等现象。
- 喷头安装应垂直、牢固,间距符合设计要求。
- 报警阀组安装应位置合理,操作方便。
四、交底要求1. 施工单位应组织施工人员认真学习安全技术交底内容,确保人人知晓、人人掌握。
2. 施工过程中,施工人员应严格遵守安全技术操作规程,确保施工安全。
3. 施工单位应定期对施工人员进行安全技术培训,提高施工人员的安全意识和操作技能。
五、交底时间[请填写具体时间]六、交底人[请填写交底人姓名及职务]七、备注本安全技术交底内容为模板,具体施工内容应根据工程实际情况进行调整。
自动喷淋系统安全技术交底模板
![自动喷淋系统安全技术交底模板](https://img.taocdn.com/s3/m/4506ef6366ec102de2bd960590c69ec3d5bbdbe0.png)
一、交底目的为确保自动喷淋系统的安全运行,提高火灾防控能力,现将自动喷淋系统的安全技术要求及操作规程进行交底,请全体人员认真学习并严格执行。
二、交底内容1. 系统组成及工作原理自动喷淋系统由洒水喷淋、水流报警装置、报警阀组组件、管道、供水设施等组成。
其工作原理为:当火灾发生时,温度升高至设定值,喷淋头中的玻璃球破裂,喷头自动喷水灭火,同时发出火灾报警信号。
2. 系统分类自动喷淋系统按洒水喷淋形式分为闭式系统和开式系统;按系统用途组件配置分为湿式系统、干式系统和预作用系统;按开式系统用途和组件配置分为雨淋系统和水幕系统。
3. 系统安装与调试(1)安装前应仔细核对系统图纸,确保安装位置、管道走向、喷淋头数量等符合设计要求。
(2)安装过程中,注意管道连接牢固,阀门启闭灵活,喷淋头安装位置正确。
(3)安装完成后,进行系统试压和冲洗,确保管道无渗漏、锈蚀。
(4)调试过程中,检查系统各组件功能正常,报警阀、水流指示器等报警信号准确。
4. 系统运行与维护(1)定期检查系统各组件,如喷淋头、管道、阀门等,确保无损坏、锈蚀、堵塞等现象。
(2)检查系统压力,确保在正常范围内。
(3)定期进行系统试水试验,检验系统启动、报警功能以及出水情况是否正常。
(4)对系统进行定期清洁,确保系统正常运行。
5. 紧急处理(1)发现系统异常,立即通知相关人员进行检查、维修。
(2)发生火灾时,确保自动喷淋系统能够正常启动,喷水灭火。
(3)在火灾扑救过程中,注意安全,防止意外事故发生。
三、安全注意事项1. 严格遵循操作规程,确保系统安全运行。
2. 定期对系统进行检查、维护,发现问题及时处理。
3. 火灾发生时,保持冷静,确保自动喷淋系统正常启动。
4. 禁止私自拆装、改装系统,防止系统损坏。
5. 加强对系统操作人员的培训,提高安全意识。
四、交底要求1. 全体人员认真学习本交底内容,确保掌握自动喷淋系统的安全操作技术。
2. 在实际操作过程中,严格遵守安全规程,确保系统安全运行。
(完整)自动喷淋系统安装安全技术交底
![(完整)自动喷淋系统安装安全技术交底](https://img.taocdn.com/s3/m/f082f74b1a37f111f0855be4.png)
6。7使用机械设备(电焊机、切割机等)必须有可靠的接地线。设备接线要正确,牢固可靠,并设一机一闸和漏电保护器、防雨配电箱,设备一次线长度不大于5m,设备配电线路应符合临时供电规范要求.8、 手持电动工具使用前,对电动工具开关箱的隔离开关、短跑保护、过负荷保护和漏电保护器进行仔细检查,并应一台电动工具一个开关,严禁一个开关控制2台或2台以上电动设备,开关箱检查合格后,才能使用手持电动工具。手持式电动工具的负荷线必须采用耐磨型橡皮护套铜芯软电缆,并且中间不得有接头。手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损,使用前要做空载试验检查,运转正常后方可使用,使用时应戴绝缘手套。
6、文明施工和环境保护的相关要求;
6.1工程项目必须贯彻国家的安全生产法律、法规,坚持“安全第一,预防为主”的方针。施工中的安全技术措施,应遵守施工工艺及现行有关安全技术规程的规定。对重要工序,还要编制安全技术措施,经主管部门批准后方可执行。
6.2 未经安全教育的人员不得上岗作业,安全管理人员及特种作业人员,必须经安全培训合格后持证上岗.
7.14 保护临时设施,严禁在活动板房上打钉,挂钩,恶意破坏;
7。15 严禁施工现场大小便、打架斗殴
7。16 施工现场须遵守工地有关规定及要求,服从甲方领导的安排及指挥。
注:交底人为项目技术负责人
(2)施工人员不得疲劳工作,不得酒后作业,不得违章作业,要加强自我保护意识;
(3)各种电动机械设备必须有可靠有效的安全接地和防雷装置,方能开动使用;
(4)不懂电气和机械的人员,严禁使用和玩弄机电设备。
自动喷淋管道施工技术交底
![自动喷淋管道施工技术交底](https://img.taocdn.com/s3/m/63689f24b5daa58da0116c175f0e7cd184251806.png)
自动喷淋系统施工技术交底一、编制依据:1、定襄盛世华城3#地块超市2、各层公共区域内综合标高断面图3、消防图纸会审纪要(喷淋交底部分)4、定襄盛世华城3#地块超市工程施工组织设计方案5、公司下发的有关“技术文件”6、《自动喷水系统施工及验收规范》GB50261-20057、《建筑给排水及采暖工程施工质量验收规范》GB50242-20028、《自动喷水与水喷雾灭火设施安装标准图集》04S2069、《沟槽式连接管道工程技术规程》CECS 151 2003一、工程施工范围:地上一至三层和地下室的喷淋主管、支管、支架的施工.其中DN150、DN125、DN100管道接口采用卡箍件连接,DN80~DN25管道采用丝扣连接。
2、工程施工目标:①、施工质量目标:确保自动喷淋管道工程施工质量符合消防设计图纸要求,以及《自动喷水系统施工及验收规范》GB50261—2005的验收标准,为创建“汾水杯奖”工程奠定基础.②、施工安全目标:施工全过程严格按《建设工程安全生产管理条例》来施工。
坚持“安全第一,预防为主”的方针,确保本工程自动喷淋管道施工工程安全零事故.③、施工环境目标:施工现场采取扬尘、消防、降噪声、文明等施工技术措施,确保工人作业环境符合《职业健康安全管理体系—规范》(GB/T28001-2001)的有关要求。
④、施工工期目标:所有的自动喷淋管道工程管道安装全部完成,并进行水压试验。
3、工程施工依据:按以上九条并结合现场实际情况进行施工。
三、进度安排:本工程自动喷淋管道施工进度安排计划详见“施工进度计划横道图”。
四、施工准备:1、施工工具:电焊机2台、套丝机1台、管切割机1台、滚槽机1台、钻孔机1台、手柄砂轮机1台、电锤2台、管子钳3把(450㎜、900㎜、1050㎜各一把)、龙门钳(老虎钳)2台、游标卡尺一把、水平仪一台、扳手2把、钢卷尺3把、安装脚手架2套、打压泵。
2、施工材料:DN150~DN25镀锌管道、∠30~65角钢根据现场施工进度按批次进场,DN150~DN80不锈钢波纹管、油麻、防锈漆、膨胀螺丝等都已进场,且经监理验收合格。
消防喷淋管道设备安装施工技术交底
![消防喷淋管道设备安装施工技术交底](https://img.taocdn.com/s3/m/2ef381c75ff7ba0d4a7302768e9951e79b8969d9.png)
消防喷淋管道设备安装施工技术交底消防工程施工技术交底1范围本交底适用室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2施工准备2.1材料要求2.1.1消防喷洒管材应根据设计要求选用,一般采用镀锌碳素钢管及管件,管壁内外镀锌均匀,无锈蚀、无飞刺,零件无偏加、方扣、丝扣不全、角度不准等现象。
2.1.2消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求,配件齐全,铸造规矩,表面光洁,无裂纹,启闭灵活,有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求,外型规矩,丝扣完整,感温包无破碎和松动,易熔片无脱落和松动。
有产品出厂合格证。
2.1.5消火栓箱体的规格类型应符合设想要求,箱体外表平整、光洁。
金属箱体无锈蚀,划伤,箱门开启灵活。
箱体朴直,箱内配件齐全。
栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料齐备,有产品出厂及格证。
2.2主要机具2.2.1套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械。
2.2.2套丝板,管钳、台钳,压力钳,链钳,手锤,钢锯,扳手,射钉2.3作业前提2.3.1主体结构已验收,现场已清理洁净。
2.3.2管道安装所需要的基准线应测定并标明,如吊顶标高、地面标高、内隔墙位置线等。
2.3.3设备基础经检验符合设想要求,达到装置前提。
2.3.4安装管道所需要的操作架应由专业人员搭设完毕。
2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。
2.3.6喷洒头安装按建筑装修图确定位置,吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
3操作工艺3.1工艺流程安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→水流指示器、消防水泵、高位水箱、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装(系统综合试压及冲洗)→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调3.2安装准备3.2.1当真熟悉图纸,按照施工计划、技术、安全交底的具体措施选用材料,测量尺寸,绘制草图,预制加工。
喷淋工程技术交底
![喷淋工程技术交底](https://img.taocdn.com/s3/m/a1f4d48bd4bbfd0a79563c1ec5da50e2524dd12b.png)
喷淋工程技术交底引言概述:喷淋工程技术交底是指在工程项目中,施工方向相关人员进行技术交底,明确喷淋系统的设计、安装、操作等方面的要求和流程。
通过技术交底,可以确保施工人员对喷淋系统的技术要求有清晰的认识,提高工程质量和安全性。
本文将从设计要求、安装流程、操作规范、维护保养和安全注意事项五个大点进行详细阐述。
正文内容:1. 设计要求1.1 喷淋系统的设计标准:介绍国家相关标准和规范,如GB 50016《建造给水排水设计规范》等。
1.2 喷淋系统的设计参数:详细说明设计中需要考虑的参数,如喷淋量、喷淋角度、喷淋距离等。
1.3 喷淋系统的管道布置:阐述喷淋系统管道布置的原则和注意事项,如管道走向、高度要求等。
2. 安装流程2.1 喷淋系统的材料准备:介绍喷淋系统安装所需的材料和设备,如喷淋头、管道、阀门等。
2.2 喷淋系统的安装步骤:详细描述喷淋系统的安装过程,包括管道连接、喷淋头安装、阀门安装等。
2.3 喷淋系统的测试与调试:强调喷淋系统安装完成后的测试和调试工作,确保系统正常运行。
3. 操作规范3.1 喷淋系统的启停操作:说明喷淋系统的操作流程和注意事项,如开启喷淋系统、关闭喷淋系统等。
3.2 喷淋系统的维护保养:介绍喷淋系统的日常维护保养工作,如清洗喷淋头、检查管道等。
3.3 喷淋系统的故障排除:指导操作人员如何处理喷淋系统的常见故障,如喷淋头阻塞、管道漏水等。
4. 维护保养4.1 定期检查喷淋系统:指导定期检查喷淋系统的工作,包括检查管道是否漏水、喷淋头是否正常等。
4.2 清洗喷淋系统:详细描述清洗喷淋系统的步骤和方法,确保喷淋系统的正常运行。
4.3 更换喷淋系统部件:介绍喷淋系统部件的更换时机和方法,如更换老化的喷淋头、阀门等。
5. 安全注意事项5.1 喷淋系统的防火要求:阐述喷淋系统在防火方面的作用和要求,如喷淋系统的自动启动、防火阀门的设置等。
5.2 喷淋系统的电气安全:强调喷淋系统电气设备的安全性要求,如电气路线的绝缘、接地等。
喷淋系统管道安装技术交底
![喷淋系统管道安装技术交底](https://img.taocdn.com/s3/m/445d9d8359f5f61fb7360b4c2e3f5727a5e924aa.png)
系统包括的主要设备:水泵接合器、报警阀及组件,信号控制阀、水流指示器、喷洒头、气压给水装置、稳压泵等。其中主要组件应有国家消防产品质量监督检验中心出具的检测报告
工程所用的主要材料: 内外热镀锌无缝钢管、螺纹管件、沟槽件、型钢;
2、主要机具:套丝机、沟槽机、开孔器、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械,另外还有套丝扳、管钳子、压力钳子、链钳、手锤、扳手、导链、电气焊等工具,钢卷尺、水平尺、角尺游标卡尺、线坠、直尺等量具。
公称直径(mm)
DN25
DN32
DN40
DN50
DN70
DN80
DN100
DN125
DN150
最大间距(m)
3.544.55源自666.5
7
8
4)螺纹连接:
a)截管时,应采用机械截管,截面应垂直轴心。
b)螺纹要规整无损,如有断丝或缺丝,不得超过螺纹仝扣数的10%。套丝后,用细锉将金属管端的毛边修
光,用棉回丝和毛刷清除管端和螺纹内的油、水和金属切屑。
二、操作工艺要点:
1、干管安装
1)立管安装应在墙面粉刷后进行。
2) 用线锤吊在应安装立管的位置上,用“粉囊”在墙面上弹出垂直线,立管可根据该线来安装。
3) 根据墙面上的线和立管与墙面确定的尺寸,预先埋设好立管管架。水平安装的支吊架的间距应符合表2.4.2-1。
管道水平安装的支、吊架最大间距符合下表规定:
f)管道连接紧固法兰时,检查法兰端面是否干净,采用3-5mm的橡胶垫片。法兰螺栓的规格应符合规定。法兰接口应安装在易拆装的位置。
5)沟槽式连接:
a)沟槽式管接头应符合国家现行的有关产品标准,沟槽式管接头的工作压力与管道的工作压力匹配,内衬橡胶材质符合国家标准。
管道喷淋施工安全技术交底模板
![管道喷淋施工安全技术交底模板](https://img.taocdn.com/s3/m/6964345a4b7302768e9951e79b89680203d86bbb.png)
一、交底目的为确保管道喷淋系统施工过程中的安全,提高施工人员的安全意识,预防和减少安全事故的发生,特进行安全技术交底。
二、交底内容1. 施工人员要求(1)施工人员必须经过专业培训,持有相关资格证书。
(2)施工人员应熟悉本工程的安全技术交底内容,掌握安全操作规程。
(3)施工人员应严格遵守国家有关安全生产的法律、法规和标准。
2. 施工现场安全措施(1)施工现场应设置明显的安全警示标志,包括危险区域、禁行区域、高空作业等。
(2)施工现场应设置安全通道,确保施工人员、设备、材料等的通行。
(3)施工现场应配备必要的安全防护设施,如安全网、防护栏杆、防护罩等。
3. 施工设备与材料安全(1)施工设备应定期检查、保养,确保设备运行正常。
(2)施工材料应按照设计要求选用,符合国家标准。
(3)施工材料应妥善保管,避免损坏、变质。
4. 施工操作安全(1)管道安装前,应对管道进行外观检查,确保管道无裂纹、凹陷、变形等现象。
(2)管道安装过程中,应保持施工现场整洁,防止杂物掉落。
(3)管道连接时,应确保管道接口严密,防止漏水。
(4)管道焊接作业时,应采取防火、防爆措施,防止火灾、爆炸事故发生。
(5)高空作业时,应系好安全带,遵守高空作业安全规程。
(6)喷淋系统调试过程中,应严格按照操作规程进行,确保系统运行正常。
5. 火灾预防与应急处理(1)施工现场应配备足够的消防器材,如灭火器、消防栓等。
(2)施工人员应掌握消防器材的使用方法,学会火灾初期扑救。
(3)发生火灾时,应立即报警,并组织人员疏散。
(4)施工现场应制定火灾应急预案,定期进行演练。
三、交底要求1. 施工单位应将安全技术交底内容书面记录,并签字确认。
2. 施工人员应认真学习安全技术交底内容,提高安全意识。
3. 施工现场应严格执行安全技术交底要求,确保施工安全。
四、交底时间(此处填写实际交底时间)五、交底人(此处填写实际交底人姓名及职务)六、审核人(此处填写审核人姓名及职务)七、施工单位(此处填写施工单位名称)八、监理单位(此处填写监理单位名称)九、备注(如有其他要求,可在此处填写)注:本模板仅供参考,具体内容应根据实际情况进行调整。
消防自动喷淋系统施工技术交底记录大全
![消防自动喷淋系统施工技术交底记录大全](https://img.taocdn.com/s3/m/ff7bdb1876232f60ddccda38376baf1ffc4fe30d.png)
消防自动喷淋系统施工技术交底记录大全一、前期准备工作交底1.施工前的准备工作(1)确认施工区域和范围,并进行精确定位。
(2)准备施工所需的工具和材料,确保施工顺利进行。
(3)检查施工区域的环境是否适合施工,如有问题及时处理。
(4)安排合格的施工人员,并提前进行技术培训。
2.开始施工前的准备工作(1)施工人员需要戴上相关的个人防护装备,并且了解使用方法。
(2)确认施工区域的电力、水源等基础设施是否满足施工要求。
(3)对施工现场进行检查,消除安全隐患。
二、喷淋管道敷设交底1.喷淋管道的选择与准备(1)根据设计要求和实际情况选择合适的喷淋管道,如铁管、不锈钢管或塑料管等。
(2)对喷淋管道进行清洗、检查,确保无杂质和损坏。
2.喷淋管道的敷设(1)根据设计图纸和施工要求确定喷淋管道的敷设位置和高度。
(2)在敷设管道前,先确定好管道的接口和连接方式。
(3)使用适当的工具和材料进行管道的固定和安装,确保牢固可靠。
3.喷淋管道的保护措施(1)在喷淋管道周围设置防护措施,防止外部因素对管道的损害。
(2)在施工过程中,注意管道的保护,避免碰撞和损坏。
(3)施工完成后,对喷淋管道进行检查和清洁。
三、喷头安装与调试交底1.喷头的选择与准备(1)根据不同区域和设计要求,选择适合的喷头类型和数量。
(2)准备喷头所需的配件和固定材料。
2.喷头的安装(1)根据设计图纸和施工要求,确定喷头的安装位置和高度。
(2)使用适当的工具和材料,将喷头固定在喷淋管道上。
(3)确保喷头与管道连接牢固,不漏水。
3.喷头的调试(1)在安装完成后,对喷头进行水压测试,确保喷淋系统正常工作。
(2)逐一检查每个喷头的喷雾范围和喷水情况,调整喷头角度和喷水量。
四、电气控制系统施工交底1.控制柜和线路的安装与接线(1)根据设计要求和实际情况,选择适合的控制柜和线路。
(2)确保控制柜和线路的安装位置合理,并按照规范进行接线。
2.控制设备的测试与调试(1)安装完成后,对控制设备进行测试,确保正常工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
技术交底记录表号:RF06/5-04 编号:
工程名
称
交底名
称
自动喷淋管道安装
交底地点交
底
日
期
年月日
交底内容:
1、严格按设计、施工图纸、会审纪要及工程变更联系单,对照规范GB50261-2002和公司企业标准Q/ZKD(J)02-2006执行。
2、管材、管件从合格供方名录中选购,并符合设计及规范要求经验合格的产品进现场。
3、消防喷淋管道丝扣连接要求
管道螺纹密封面尺寸
公称直径(mm)1520253240506580100管子牙缝数6 6.577.5891011.513.5
螺纹长度(mm)有效长
度
13.214.516.819.119.123.426.729.835.8基准距
离
8.29.510.412.712.7 5.917.520.625.4
并丝口处内外麻丝清除及外露丝口防腐。
4、消防喷淋无缝管道焊接要求:严禁镀锌管道焊接,无缝管壁厚在3mm以上应坡口,对口不应错位,焊缝饱满均匀,焊口不应有夹渣、起孔、弯
曲。
5、消防喷淋管道法兰连接,法兰的承压标准应与管道工作压力相匹配,法兰密封应采用石棉或高压橡胶垫,其厚度为3~5mm,法兰螺栓拧紧后,螺栓应突出螺母长度2~3牙或螺杆直径的1/2。
6、消防喷淋管道安装支托架制作,材质焊接符合要求,自动喷淋管道吊托支架结构应采用L型或门型为妥。
支托架安装前应防腐、防锈漆二度、面漆一度,并应按管道走向,标高拉线,金属膨胀螺丝固定梁底高度1/3处或梁底100mm以上安装,其支吊架间距按表
交底人签名被交底人签名
技术交底记录
表号:RF06/5-04 编号:
工程名称东湖高新杭州生物医药产业园(1#-25#厂房及1#配电房)工程
交底名
称
(续)自动喷淋管道安装
交
交底地点底
日
期
年月日
交底内容:
管道支架或吊架之间的最大间距
公称直径(mm)253240507080100125150200250300
间距(m)保温管 2.52.53344 4.567788.5不保温
管
3.54
4.5566 6.5789.51112沟槽式
管道连
接
3.53.53.5
4.24.24.255
镀锌管道与碳钢支托架接触处应采用非金属隔垫进行隔离防止电化学腐蚀。
7、喷淋管道安装完毕,竣工验收时应及时作好最后一度管道及支托架防腐,并应设计或规范要求做红色或红色环圈标志和系统流水方向标识。
8、消防喷淋镀锌管道埋地安装、防腐应符合设计或按规范。
本分项工程质量:主控项目有关强制性条文、质量目标必须符合规范。
一般项目合格率为100%。
交底人签名被交底人签名。
