格力满液式水冷螺杆式冷水机组产品产品介绍和说明
满液式水源螺杆热泵机组产品性能说明
产品技术性能说明（满液式水源螺杆热泵机组）一、机组性能参数1.1 双螺杆水冷式机组噪音≤82dB(A)；1.2 机组采用满液式蒸发器，能效比更高；1.3 冷媒：机组采用制冷剂R22；1.4 地下水式水源热泵机组标准工况：制冷工况：冷媒水进水温度为12℃，冷媒水出水温度为7℃，地下水进水温度为18℃，地下水出水温度为29℃；制热工况：热水出水温度为46℃，地下水进水温度为15℃。
1.5 地下环路式水源热泵机组标准工况：制冷工况：冷媒水进水温度为12℃，冷媒水出水温度为7℃，地下环路25%乙二醇水溶液进口温度为25℃，地下环路25%乙二醇水溶液出口温度为30℃；制热工况：热水出水温度为45℃，地下环路25%乙二醇水溶液出口温度为0℃。
1.6 单台机组能量调节范围：25～100%（单机头），12.5～100%（双机头），8～100%（三机头）负荷无级调节；1.7 机组水侧工作压力≤1.0MPa ；1.8 电源：3相、380V、50HZ ；1.9 具有较小的外形尺寸和重量，节省空间；1.10 机组减震好、振动小，无需地脚螺栓固定。
二、机组要求2.1 控制：机组带有微电脑控制柜，运行时可显示运行参数，可根据末端负荷的变化自动进行能量调节。
2.2 机组具有下列自动保护功能，并提供故障报警：电源保护（过压、欠压、缺相、逆相、三相不平衡）、压缩机电机过热保护、压缩机过载保护、压缩机防止频繁启动保护、压缩机油位保护、压缩机排气温度高保护、机组低压过低保护、机组高压过高保护、机组吸、排压差低保护、冷媒水出水温度过低保护、冷媒水水流量低保护，传感器故障保护。
2.3 机组具有超前控制和故障自诊断功能，并提供在线帮助。
三、 微电脑控制系统控制系统是机组的灵魂，其稳定性、可靠性对机组运行的影响极大。
天加螺杆机组的控制系统采用方便操作的触摸屏与可编程程序控制器作为核心部件。
操作人员只需按照屏幕上的内容轻按一下相应键，即可启停机组和全方位了解机组的运行状况。
满液式水冷螺杆机组操作说明书
以下画面如有部分修改，恕不另行通知，以实际画面为准。
2.1 欢迎画面
控制器上电后，首先进入欢迎画面
4 / 26
美意（中国）空调设备有限公司
R22 满液式水冷螺杆热泵机组操作使用说明书 V1.0
点击欢迎画面将进入主状态画面
2.2 主状态画面
主状态画面显示 ¾ 显示机组的机组的基本状态与信息； ¾ 显示机组的样式图片；
22蒸发器出水温度短路警cmr短路检查传感器变送器接线23蒸发器入水温度短路警cmr短路检查传感器变送器接线24冷凝器出水温度短路警cmr短路检查传感器变送器接线25冷凝器入水温度短路警cmr短路检查传感器变送器接线26一号压缩机排气温度短路警报cmr短路检查传感器变送器接线27一号压缩机蒸发温度短路警报cmr短路检查传感器变送器接线28热回收出水温度短路警ifw短路检查传感器变送器接线29热回收入水温度短路警cmr短路检查传感器变送器接线30一号压缩机电流互感器短路警报cmr短路检查传感器变送器接线31一号压缩机蒸发压力传感器短路警报cmr短路检查传感器变送器接线32一号压缩机冷凝压力传感器短路警报cmr短路检查传感器变送器接线33机组电压互感器短路警cmr短路检查传感器变送器接线34蒸发器出水温度断线警cmr断路检查传感器变送器接线r22满液式水冷螺杆热泵机组操作使用说明书v102226美意中国空调设备有限公司35蒸发器入水温度断线警cmr断路检查传感器变送器接线36冷凝器出水温度短路警cmr断路检查传感器变送器接线37冷凝器入水温度短路警cmr断路检查传感器变送器接线38一号压缩机排气温度断线警报cmr断路检查传感器变送器接线39一号压缩机蒸发温度断线警报cmr断路检查传感器变送器接线40热回收出水温度断线警ifw断路检查传感器变送器接线41热回收入水温度断线警cmr断路检查传感器变送器接线42一号压缩机电流互感器断线警报cmr断路检查传感器变送器接线43一号压缩机蒸发压力传感器断线警报cmr断路检查传感器变送器接线44一号压缩机冷凝压力传感器断线警报cmr断路检查传感器变送器接线45电压互感器断线警报cmr断路检查传感器变送器接线46二号压缩机排气温度短cmr短路检查传感器变送器接线47二号压缩机电流互感器短路cmr短路检查传感器变送器接线48二号压缩机冷凝压力传感器短路cmr短路检查传感器变送器接线49二号压缩机蒸发压力传感器短路cmr短路检查传感器变送器接线50二号压缩机排气温度传感器断线警报cmr断路检查传感器变送器接线51二号压缩机蒸发温度传感器断线警报cmr断路检查传感器变送器接线52二号压缩机电流互感器断线cmr断路检查传感器变送器接线53二号压缩机冷凝压力传感器断线cmr断路检查传感器变送器接线a
格力满液式水冷螺杆式冷水机组产品产品介绍和说明
5、产品样本、说明书等技术资料及获奖产品的证明部件名称规格型号制造厂名与国别压缩机（含电机）上海/北京冷凝器卧式壳管式冷凝器珠海蒸发器满液式蒸发器珠海油分离器卧式油分离珠海电子膨胀阀墨西哥干燥过滤器墨西哥电磁阀墨西哥微机操纵系统格力触摸屏台湾格力满液式水冷螺杆式冷水机组产品产品介绍与说明1、螺杆机组技术特点1）机组总体结构格力ＬＨ系列式水冷满液式机组要紧由螺杆压缩机、蒸发器、冷凝器、节流装置、操纵柜、润滑系统、油分系统构成；螺杆机冷水机组性能参数表项目单位性能值主机型号台LSBLG1560HG基本参数制冷量KW 1552输入功率KW 277额定工况满负荷能效比KW/KW 5.6 运输重量kg 8300运行重量kg 9130外形尺寸（L×W×H）mm 3900×1800×2130 安装减震方式噪音dB(A) 80电压/频率V/Hz 380V/3N~50Hz启动电流 A 11083）满液式螺杆机组特点１、新型专利的节流方式（专利申请号：200520055920.x）由于大部份运行时间处于部分负荷工况，因此冷水机组不但要满足满负荷的设计要求，同时在较低负荷时，与冷却水温度较低时更需要高效运行。
传统节流方式：❑电子膨胀阀❑孔板❑线性浮阀❑热力膨胀阀格力螺杆冷水机组使用孔板＋电子膨胀阀的新型节流方式（专利申请号：200520055920.x），具有极高的可靠性（杜绝了机械卡死），调节的线性度更好，拓展了调节范围，在低负荷调节仍然非常可靠、准确。
2、高效的油分离器（专利申请号：200520055919.7）❑机械与吸附分离相结合的二级分离方式❑分离效率最高可达99.5％❑油分离器压力缺失非常小，降低了机组回油的能耗，提升机组的能效3、液体引射回油系统（专利申请号：200520055918.2）高压液体作为引射的动力源，并配置特殊设计的引射器❑引射系统的引射比大❑引射系统的结构尺寸小❑引射系统工作稳固❑部分负荷可保持稳固可靠的工作针对冷媒介质，使用大量的流场模拟、分析与试验，引射器技术已经十分完善，可确保机组回油的可靠性。
满液式水冷螺杆冷水空调机组 ppt课件
满液式水冷螺杆冷水空调机组
1）能效比高、结构紧凑、体积小、噪音低、冷 量大、寿命长、操作简便。
2）采用使用范围宽、高效率、高可靠性和运行 平稳的双螺杆压缩机，运转及维修费用均大大 低于其它类型冷水机组。
3）满液式蒸发器的应用使得整个机组制冷剂分 布更均匀，温度场得到优化，蒸发温度大幅度 提高；机组的换热效率进一步提升；通过与高 性能高可靠性的专用螺杆压缩机搭配，大大提 升了机组的制冷量用户需求进行无级容量调节; 压缩机在最 小负荷启动，可在 25％--100％负荷内进行无 级调节，无级滑阀调节强制输气，与实际负荷 完全匹配；
5）多项安全保护功能：电源逆（缺）相保护、 电机过载保护、冷冻水防冻结保护、高低压压 力保护、排气高温保护、水流开关保护等。
应尽量免受火、易燃物、腐蚀性气体或废气的 影响；应预留通风空间；应采取适当的措施， 尽可能减小噪音和振动。
满液式水冷螺杆冷水空调机组
上图所标示尺寸需严格按照机组出厂资料规定
满液式水冷螺杆冷水空调机组
机组找平后，可连接冷冻水、冷却水管道。 配管应有伸缩补偿量并有足够的独立支撑，避 免将任何变形或振动传给机组，管道应设立管 路支撑且必须确保管道对中，必要时管路支撑 也可加装减振垫，以充分发挥机组减振垫的减 振作用。
满液式水冷螺杆冷水空调机组
1）电源规格和断路器规格参见机组出厂资料。 2）在任何电气安装工作之前应确保切断总电源，
在适当的位置安装总电源开关柜。 3）通过电线连接孔把主电源线、接地线接到机
组电控柜内，并将接线接到相应的接线座和地 线座上，必须保证 L1，L2，L3 各相的正确连 接。 4）确认主电源的电压波动是在铭牌标称值的 ±10％范围之内，且电压的不平衡在±2％以 内。
4、远程开关：在手操器上设定远程开关有效后，机组的开关机由远 程开关实现。
格力LH系列螺杆式水冷冷水机组r
目录珠海格力电器简介.................................................................................................................................质量体系..................................................................................................................................................制造商资格声明.....................................................................................................................................设计方案.........................................................................................................................................一、空调计算参数........................................................................................................................二、空调使用区域设计负荷......................................................................................................三、空调系统设计说明及设备选型.........................................................................................四、产品概述 ................................................................................................................................五、格力中央空调施工方案......................................................................................................六、售后服务承诺书 ...................................................................................................................七、湖南螺杆机部分用户 ........................................................................................................珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业，“格力”空调是中国空调行业唯一的“世界名牌”。
满液式水冷螺杆机组维修手册(终)
目录1、规格 (3)1-1产品概要及特点（含外观图） (3)1-2产品命名方式 (10)1-3产品技术参数 (10)2、安全警示 (12)2-1．使用警告 (12)2-2安全使用警告 (12)3、爆炸图 (13)4、安装指导 (15)4-1安装工具介绍 (15)4-2安装步骤图示 (17)5、操作指导 (24)5-1基础调试 (24)5-2产品使用说明 (26)6、水冷螺杆系统图 (48)7、系统主要零部件介绍 (48)8、故障描述及其排除方法 (63)9、拆机指导 (65)10、易损件明细 (69)1、规格1-1产品概要及特点（含外观图）双机头满液式水冷螺杆机组外观结构图☆环保型水冷螺杆主要有以下特点：1. 单流程设计，降低水侧阻力损失2. 独特的内循环传热设计及均液板设计3. 无氟侧阻力损失4. 独立双回路设计5. 德国品牌工业级专用PLC控制器6. 预报警/自动保护7.电子膨胀阀节流，吸气过热度控制技术8.均匀分液9.先进的W-P传热设计及内外强化高效换热管10.高效压缩机11.旋风式油分离器12.高品质压缩机13.满液式蒸发器整体焊接14.完善的保护控制15.严格的可靠性测试16.加工中心-先进的加工设备确保换热器加工精度17.先进的检测测试设备18.压缩机均衡运转控制技术，延长机组使用寿命19.故障再现功能20.记录实时运行状态曲线21.机组运行规格22.密码保护23.实现冷却塔，水泵的联动，是系统状态运行最佳24.楼宇自动控制25.机组采用环保冷媒R134a1-2产品命名方式1-3产品技术参数青 岛 海 尔 空 调 电 子 有 限 公 司满液式水冷螺杆机组技术参数机组型号LSBLG**/R4E 100S 125S 150S 185S 200S 225S 250S KW 351 449 528 645 718 791 886 名义制冷量104KCal/h 30.2 38.6 45.4 55.5 61.7 68.0 76.2 输入功率Kw 72 92 107 125 136 154 175 压缩机台数－ 1能量调节范围% 25～100控制系统－PLC控制制冷剂－R134a制冷剂节流装置－电子式膨胀阀型式－满液式进出口温度℃冷水进口12℃，出口7℃流量m3/h 60 77 91 111 123 136 152 蒸发器压力损失KPa 21 33 33 61 72 50 37 接口尺寸mm 125 125 125 125 150 150 150 污垢系数m2·℃/kw 0.018标准承压MPaG 1.0冷凝器型式－壳管式进出口温度 ℃ 冷却水进口30℃，出口35℃ 流量 m 3/h 73 93 109 132 147 163 182 压力损失 KPa 30 45 48 72 73 54 52 接口尺寸 mm 125125125125 150150150污垢系数 m 2·℃/kw 0.044 标准承压MPaG 1.0型式 － 半封闭螺杆式制冷压缩机压缩机 电制 － 380V-3-50Hz 长 mm 2640 2640 2710 3430 3430 3445 3495 宽 mm 1440 1460 1460 1545 1545 1650 1650 外形尺寸高 mm 1775 1900 1925 2110 2110 2110 2110 运输重量 kg 2000 2200 2500 3200 3500 3900 4500 机组重量运行重量kg2150235027003420375041504750青 岛 海 尔 空 调 电 子 有 限 公 司满液式水冷螺杆机组技术参数机组型号 LSBLG**/R4E 300D 360D 400D 450D 500D Kw 1056 1252 1389 1523 1705 名义制冷量 104KCal/h 90.8 107.7 119.4 131.0 146.6 制冷输入功率 Kw 214 254 277 312 355 压缩机台数 － 22222能量调节范围 % 12.5～100 控制系统 － PLC 控制 制冷剂 － R134A 制冷剂节流装置－ 电子式膨胀阀 型式 － 满液式进出口温度 ℃ 冷水进口12℃，出口7℃流量m 3/h 182 215 239 262 293 压力损失KPa 25 27 32 24 23 接口尺寸 mm 150200200 200200污垢系数 m 2·℃/kw 0.018 蒸发器 标准承压 MPaG 1.0 型式 － 壳管式进出口温度 ℃ 冷却水进口30℃，出口35℃流量m 3/h 218 259 287 316 354 压力损失KPa 35 40 47 35 33 接口尺寸 mm 150200200 200200污垢系数 m 2·℃/kw 0.044 冷凝器 标准承压MPaG 1.0型式 － 半封闭螺杆式制冷压缩机压缩机电制－ 380V-3-50Hz外形尺寸 长mm45404610461047504750宽 mm 1515 1820 1820 1650 1650 高mm 1900 2075 2075 2110 2110 运输重量kg 5000 6000 6600 7400 7800 机组重量运行重量kg552065207050783083001、设计参数有变动，请以随机附带说明书参数为准。
格力螺杆式水冷冷水机组安装使用说明书
安装使用说明书螺杆式水冷冷水机组珠 海 格 力 电 器 股 份 有 限 公 司为了正确使用本产品，请在使用前仔细阅读本使用说明书，并妥善保存以供今后参考。
适用机型：LSBLG190H、LSBLG260H LSBLG290H、LSBLG325H LSBLG370H、LSBLG430H LSBLG480H、LSBLG550H LSBLG650H、LSBLG780H LSBLG850H、LSBLG960H LSBLG1160H、LSBLG1260H LSBLG1360H、LSBLG1560H LSBLG1700H、LSBLG1900HLSBLG180H/Nb、LSBLG210H/Nb LSBLG240H/Nb、LSBLG300H/Nb LSBLG340H/Nb、LSBLG380H/Nb LSBLG450H/Nb、LSBLG500H/Nb LSBLG580H/Nb、LSBLG640H/Nb LSBLG680H/Nb、LSBLG760H/Nb LSBLG880H/Nb、LSBLG1000H/Nb LSBLG1160H/Nb、LSBLG1280H/Nb LSBLG1400H/Nb、LSBLG1500H/Nb为了让用户能正确使用螺杆式水冷冷水机组，达到预期的运行效果，请仔细阅读本使用说明书。
读本说明书前特作以下说明：(1).本使用说明书适用于格力螺杆式水冷冷水机组，包括机组安装、使用、操作和维护。
有关微机控制使用说明详见格力《螺杆机按键显示器通用操作说明书》或《螺杆机触摸屏通用操作说明书》。
(2).机组安装使用前务必熟读本说明书，若有问题或不明之处，请与我公司商用空调经营部联系。
(3).为了保证您能安全使用本系列机组，请遵照《安全警示》的要求，务必按照这些要求执行。
(4).运行中务必做好运行记录，以备随时了解机组的使用状况及事后故障原因分析。
(5).请将本说明书务必保存在直接担任运行操作者和维护者手中。
(6).万一发生故障不能运行，请按下述要领尽快与我公司商用空调经营部联系。
水冷螺杆机组介绍
远程智能服务中心
24小时监测
5秒 知晓异常
30分钟 响应
用户机房
珠海格力总部控制中心
格力智能服务中心免费提供管家式的服务，是中央空调的守护神！
11:02:45
水冷螺杆产品特点
运行维护
远程智能服务中心
28
11:02:45
水冷螺杆产品特点
运行维护
11:02:45
覆盖全国城市的维修网络， 为您提供全年365天及时有效的售后维修服务
改善了压缩机的运行工况，提高了压缩 机的运行可靠性。
11:02:44
通过实验验证： 增加经济器后，与不带经济器相比，在同样蒸
发温度和冷凝温度的工况下，主节流阀（电子 膨胀阀）前的高压液体过冷度均在6℃以上； 一方面降低了冷凝器冷媒储存量，提高冷凝器 的换热效率； 另一方面提高液封效果，保证进入主节流阀 （电子膨胀阀）的为液态制冷剂。
立柜机 分水器
冷冻泵
11:02:44
冷水主机
吊柜机
风盘
集水器
水冷螺杆机组介绍
螺杆机组发展史
2016年
2015年
完全自主知识产权！
2012年
2014年
格力核电风冷螺 杆冷水机组通过 核电鉴定
格力舰船螺杆冷水 机组通过军方鉴定
2010年 2008年
采用自主研发的压缩机 推出高效LHE系列机组
推出了新一代LH系 列水冷冷水机组
气体或高盐雾的大气环境，存在腐蚀性物质通过冷却水塔进入机组壳管导致腐蚀影响，可 能需要特殊防腐设计，请联系当地格力分支机构。冷却水塔安装位置应避开废气排放口。
11:02:45
安装要点
维修空间
11:02:45
LSH系列水源热泵螺杆机组
一、产品概述1．产品特点格力满液式水源热泵螺杆机组是一种利用地下水作为冷热源来制取冷水和热水的机组；由于地下水温度相对稳定，冬暖夏凉，在冬季，机组将地下水中的热量提取出来，制取热水，供建筑物空调采暖及其他用途；在夏季，机组将室内的热量提取出来，释放到地下水中，达到夏季空调制冷的目的。
格力满液式水源热泵螺杆机组允许利用的冷热源不限于地下水，也可以使用温度合适的地表水、土壤、生活废水、工业废水及各种余热排水。
地下水式水源热泵系统示意图 地下环路式（也称地埋管或土壤源式）水源热泵系统示意图1.1 环保 ◆ 一机多用机组既能制取冷热水，供办公楼宇、医院、商场等舒适性空调场所制冷采暖用，也可单独作为热水机组使用，提供最高55℃的热水，满足建筑物生活用热水的需要。
◆ 无污染机组供热时不需要锅炉，避免了锅炉燃烧过程中产生的排烟污染；机组制冷时不需要冷却塔，避免了冷却塔的噪音污染以及霉菌滋生。
◆ 小流量设计采用大温差小流量设计，节约地下水用量，同时节省水泵能耗； 1.2 高效节能◆ 采用满液式蒸发方式获取中国首批冷水机组节能认证证A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。
B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。
C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。
◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
满液式蒸发效果图B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
C、机组的部分负荷效率始终保持最高，运行范围更宽。
◆多机并联、部分负荷效率更高格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高。
◆容量调节与机组负荷匹配A、压缩机在最小负荷位置启动，可对制冷量进行无级调节。
B、无级滑阀调节强制输气，与实际负荷完全匹配。
1.3 高可靠性◆严格实验流程具有业内最先进的在线检测系统，每台机组出厂前都经过严格的全性能测试。
满液式水冷螺杆冷水机组ok
从1998～2000年的平均水平削减85％
CFC(R12)、Halon和四氯化碳禁止使用 甲基氯仿和甲基溴禁止使用 冻结HCFC(R22)在2015年平均水平的基线上 HCFC(R22) 禁止使用
保证液面能完全淹没换热管， 以保证换热效率。 保持一定的液面高度，保证
液面上的浮油能正常被引射回
油。
天加独创的自动拉油技术：
双保险措施： 机组正常运行时，通过引射泵回油。 当压缩机油槽中油位达到低限时，系统自动启 动拉油控制程序，通过吸气口瞬时自动回油， 保证压缩机绝对不会出现低油位的问题
天加机组在外界环境温度显著高出机组 设计工况要求时，可自动启动增效控制程序，
提高机组的出水温度，从而提高机组的效率，
使机组总的运行费用降低。
优点之五：
先 进
螺杆压缩机喷油压缩
喷油压缩－－润滑、密封、减噪、降温
独特的二次内置油分技术—总油分效率达99.9%
压缩机一次油分
天加独有的二次内置高效油分
先进的控制技术：国际品牌的电气元器件
采用大屏幕中/英文液晶触摸 屏，功能强大，易于操作 工业级S7-200系列PLC具有： 极高的可靠性、 极丰富的指令集、 实时特性 、 强劲的通讯能力、 丰富的扩展模块； 适用于各行各业，各种场合中的 检测、监测及控制的自动化。
先进的控制技术：国际品牌的电气元器件
优点之一：
应用范围广
可以满足不同用户的需要
R22和R134a两种冷媒可供选择 冷量范围广 有空调、空调＋冰蓄冷、空调带热回收等多种工
况适用于不同的客户需要
优点之二：
噪音低，振动小
最新的第五代非对称齿形转子
新型5∶6 专利非对称转子齿形，
效率高，噪音低 先进的三坐标激光测量仪测试转子 的加工精度，保证转子之间的配合 精度。 转子压缩面经过激光硬化处理，压 缩受力不变形。振动极小
格力空调螺杆机屏幕操作说明书
Change for life螺杆机触摸屏Touch Screen of Screw Chiller说 明 书Owner's Manual商 用 空 调Commercial Air Conditioners感谢您选购格力商用空调，使用本产品前，请仔细阅读此用户手册，并妥善保管以备日后参考。
Thank you for choosing Commercial Air Conditioners ,please read thisowner’s manual carefully before operation and retain it for future reference.本触摸屏人机系统采用高性能处理器以及视窗操作系统，使用文本、图形和曲线等多种表达方式生动描述了系统的运行状态，并能灵活地配置机组各种运行参数，使机组处于最佳的运行状态。
一 触摸屏控制界面 (1)二 基本界面及操作 (1)2.1菜单栏 (1)2.2弹出窗口 (2)2.3数值输入 (2)2.4欢迎界面 (3)2.5主页界面 (3)2.6参数设置界面 (4)2.7运行状态查看界面 (7)2.8事件记录页面 (9)2.9曲线记录页面 (10)2.10其它说明 (11)2.11常用操作速查 (11)螺杆机触摸屏通用操作说明书一 触摸屏控制界面1).电源指示灯（PWR）：黄色，当触摸屏接通电源时，灯点亮。
2).CPU指示灯（CPU）：绿色，当触摸屏正常工作时，灯点亮。
3).通信指示灯（COM）：红色，当触摸屏和其它设备通信时，灯闪烁。
4).液晶显示屏：触摸屏及彩色液晶显示屏。
二 基本界面及操作2.1菜单栏菜单栏处于触摸屏的下方，各触控按键功能如下：1).“曲线查看”：轻触后进入可以查看压力、温度等当前曲线和历史曲线。
2).“事件记录”：轻触后进入事件记录界面，可以查看故障和压缩机开启等事件记录。
3).“参数设置”：轻触后进入参数设置界面，可设置用户参数和厂家参数。
TWSF 满液式水冷螺杆冷水机组产品性能说明
产品技术性能说明（水冷满液式螺杆冷水机组）一、机组性能参数1.1 双螺杆水冷式机组噪音≤ 82dB(A)；1.2 机组采用满液式蒸发器，能效比更高；1.3 冷媒：机组采用环保冷媒R134a或制冷剂R22；1.4 标准工况：机组冷冻水进水温度为12℃，冷冻水出水温度为7℃，冷却水进水温度为30 ℃，冷却水出水温度为35℃；1.5 单台机组能量调节范围：25～100%（单机头），12.5～100%（双机头），8～100%（三机头）负荷无级调节；1.6 机组水侧工作压力≤1.0MPa；1.7 电源：3相、380V、50HZ ；1.8 具有较小的外形尺寸和重量，节省空间；1.9 机组减震好、振动小，无需地脚螺栓固定。
二、机组要求2.1 控制：机组带有微电脑控制柜，运行时可显示运行参数，可根据末端负荷的变化自动进行能量调节。
2.2 机组提供RS485（可选）通讯端口,并可与任何通讯协议公开的设备、控制器进行通讯。
2.3 机组具有下列自动保护功能，并提供故障报警：电源保护（过压、欠压、缺相、逆相、三相不平衡）、压缩机电机过热保护、压缩机过载保护、压缩机防止频繁启动保护、压缩机油位保护、压缩机排气温度高保护、机组低压过低保护、机组高压过高保护、机组吸、排压差低保护、冷冻水出水温度过低保护、冷冻水水流量低保护，传感器故障保护。
2.4 机组具有超前控制和故障自诊断功能。
三、微电脑控制系统控制系统是机组的灵魂，其稳定性、可靠性对机组运行的影响极大。
天加螺杆机组的控制系统采用方便操作的触摸屏与可编程程序控制器作为核心部件。
操作人员只需按照屏幕上的内容轻按一下相应键，即可启停机组和全方位了解机组的运行状况。
运行状况及各部分运行参数，人机对话非常方便。
四、联网功能（选配）天加螺杆机组控制系统提供RS485通讯/编程口，可提供多种通讯方式：PPI通讯方式：可通过普通的两芯屏蔽双绞线进行联网。
最多可以有31个站点。
自由通讯口方式：可以与任何通讯协议公开的设备、控制器进行通讯。
螺杆式冷水机组介绍
05
螺杆式冷水机组的应用场 景与案例
应用场景
01
02
03
04
工业制冷领域
适用于需要大量冷量的工业生 产过程，如化学反应冷却、金 属加工冷却、食品冷冻等。
商业建筑领域
为大型商场、酒店、医院等商 业建筑提供冷源，满足空调和
由于螺杆式压缩机的转子运动线速度较低 ，且无往复运动部件，因此具有较高的可 靠性，减少了故障发生的概率。
缺点
初投资较高 噪声较大
需要专业维护 对运行环境有要求
相比活塞式和离心式冷水机组，螺杆式冷水机组的购置成本通 常较高。
螺杆式压缩机的运行噪声相对较大，可能对环境造成一定的影 响。
尽管螺杆式冷水机组的维护相对简便，但仍然需要专业人员进 行定期检查和维护，以确保其正常运行。
市场需求将持续增长。
技术升级换代
02
随着技术的不断创新和改进，螺杆式冷水机组将不断升级换代，
提高性能和能效。
国际市场竞争
03
面对国际市场的竞争，国内螺杆式冷水机组企业需要加强技术
创新和品牌建设，提高产品竞争力。
感谢您的观看
THANKS
螺杆式冷水机组的优点与 缺点
优点
高效稳定
适用范围广
螺杆式冷水机组采用螺杆式压缩机，具有 较高的容积效率和较低的能耗，能够提供 稳定的制冷效果。
螺杆式冷水机组适用于各种规模和类型的 制冷需求，从小型空调系统到大型工业冷 却应用均可满足。
维护简便
可靠性高
螺杆式冷水机组的零部件较少，结构相对 简单，维护起来较为方便，降低了运营成 本。
满液式水冷冷水机组说明书-系统
10. 典型的机组水系统安装图（附图 2）
M&) *+'
M&
,-'
,-'
,-'
N O PQ '
EFG
U O & 2W X '
MM
U O & 2I V ' -Y'
F & @ A BC
,-'
R YST"#$
456 123
,-'
?&
/ 0'
&. D&
!"#$ (&) *+'
;<=>
重量请查机组铭牌。 3. 机组就位于基础之后，必须作水平校正，水平度偏差应为 0. 02%以内。 4. 与机组连应装水流开关，并与压缩机连锁。 5. 为了便于观察机组及整个空调系统的运行情况和变化，冷却水，冷冻水进出口处均应
装设温度，压力指示仪表。 6. 向机组提供的电源，容量要足够，电源电压波动不宜超过±10%，机组要求妥善接地。
1) 本系列机组全部选用进口半封闭螺杆式压缩机; 其螺杆转子用的是具有世界先进水 平的第三代五对六非对称专利齿形，具有振动小、噪音小、运转平稳、效率高等优点。
2) 全部采用半封闭式结构，电机直接驱动螺杆，整机密封于同一壳体内，不存在开启 式压缩机联轴器运转密封的问题，却有开启式压缩机便于维护的特点。
依据模糊调节，动态检测用户负荷，进行机组运行能量调节，保持负荷动态匹配。完备 的运行监测，故障诊断功能，确保机组运行安全可靠。 5. 产品质量稳定可靠
每台机组均严格按照国家标准，通过由国家制冷设备检测中心认可的全性能测试装置的 多项检测，且各项性能指标均达到或优于国家标准规定的要求，才准予出厂。 6. LSBLGM型满液式冷水机组能提供各种形式的配置，以满足不同用户的需要。
螺杆制冷机组说明书
HW1460水冷螺杆冷水机组使用说明书目录1. 主要用途与适用范围 (1)2. 主要性能 (1)3. 主要结构 (2)4. 工作原理 (2)5. 安装与调试 (2)6. 使用与操作 (6)7. 维护与保养 (9)8. 电器说明书 (10)1 主要用途与适用范围1.1 特点HW1460D水冷螺杆冷水机组其主机采用进口半封闭螺杆压缩机，具有运转平稳、效率高、振动小、噪音低等显著优点；系统关键零部件及电气控制元件均采用进口著名品牌，性能可靠；换热器采用高效换热管及先进的加工手段制作，换热效率高；机组采用可编程控制器控制。
机组具有高可靠性、高效率、高度自动化、操作简便等特点。
1.2 具体型号表示方法D表示双压缩机型式制冷量代号半封闭螺杆压缩机冷水机组1.3 主要用途与适用范围该机组可提供5℃以上的冷冻水，可广泛适用于商场、宾馆、影剧院、医院、大型厂房及高层楼宇等舒适性空调场所，也可为工艺冷却提供冷源。
2 主要性能本产品的设计、制造、检验执行以下标准：GB/T18430.1-2001《蒸发压缩循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组》主要技术参数和性能指标：机组型号：LSB1460D名义工况制冷量：1460kW压缩机台数： 2配电功率：150.5×2（=301kW）适用电源：3N 380V 50Hz制冷剂/充注量：R22/190kg水冷冷凝器：管径-进出水管皆为DN150 进出水方向-下进上出连接方式-法兰连接水流量-313t/h 干式蒸发器：管径-进出水管皆为DN200 进出水方向-不分进出连接方式-法兰连接水流量—261t/h 外形尺寸：4930mm×1560mm×2437mm（长×宽×高）机组重量：6400kg注：1名义工况：冷冻水进水温度12℃冷冻水出水温度7℃冷却水进水温度30℃冷却水出水温度35℃2制冷量、冷却水和冷冻水流量皆为名义工况下的参数3 主要结构该机组主要由半封闭螺杆压缩机、水冷冷凝器、过滤器、电磁阀、热力膨胀阀、干式蒸发器、电气控制系统等构成。
满液式冷水机组介绍
王牌冷气满液式螺杆冷水机组产品性能特点一﹑概述:本系列螺杆冷水机组高效节能，性能可靠。
采用了最新的5:6螺杆制冷压缩机，效率高，噪声低，振动小。
机组有单压缩机，双压缩机等多种机型可供选择。
机组制冷量自275kW～1860kW，单压缩机组容量可在25～100%范围内无级调整，双压缩机组的调整范围为12.5～100%。
机组能效比高达5.5，IPLV=5.9，高效节能。
与末端空气处理设备如组合式机组，风机盘管等一起组成集中空调系统，广泛适用于商业、工业、农牧业、建筑工程等制冷场所。
二、产品特点1、稳定可靠●机组使用5齿对6齿的双螺杆压缩机，其运动部件仅为往复式压缩机的1/10，振动仅为往复式压缩机的1/5，故障率仅为往复式压缩机的1/10。
●世界级品牌的控制器件，保证机组可以长期安全稳定的运行。
●完善的保护系统。
压缩机采用多重保护，完全杜绝转子卡死或电机过热。
高低压、排气温度及进出水温度的室时监控，水流、防冻、水温等多重保护，保证机组安全运行●压差供油，无需油泵。
●内置高效油分离器，确保机组良好回油。
●独特的蒸发器内浓缩引射回油，外置机械和吸附相结合的高效二次油分离器。
2、高效节能●采用最先进的5齿对6齿的双螺杆压缩机，容积效率高，不需任何工作阀可保证最精确的配合间隙。
●采用最新内螺纹高效换热管，热传系数为普通高效换热管的1.3倍，以确保机组良好制冷性能。
●采用无缝针状铰牙高效换热管，热传效果佳。
●先进的能量控制方式，可实现有段或无段能量调节。
3、先进的控制●采用SIEMENS超小型ST-200PLC控制器，可靠性高，抗干扰。
●人性化操作界面，人机对话方便。
●具有状态显示、参数设定、能量控制、故障查询等多项控制功能。
●用户可根据运行条件进行多重参数设定，以取得最佳运行效果。
4、噪音低、振动低●采用半封闭压缩机。
●喷油压缩，减噪密封。
●转子表面经过抛光处理，减振降噪。
●内置油分离器起到消声作用。
●排气腔按“异形消声器”设计，有效降低噪音。
格力满液式水冷螺杆式冷水机组产品产品介绍和说明
格力满液式水冷螺杆式冷水机组产品产品介绍和说明
一、产品特点：
1.高效节能：格力满液式水冷螺杆式冷水机组采用高效节能的满液式设计，水蒸发冷却器在冷却水系统中起到降温的作用，提高制冷效率，节约能源。
2.环保节能：机组采用无CFC制冷剂，具有零直排制冷剂的特点，符合环保要求。
3.控制精确：机组采用先进的PLC控制系统，可以精确控制制冷剂的流量、温度和压力，实现高效稳定的制冷效果。
4.操作简便：机组配有液晶触摸屏，操作界面简洁明了，可以设置温度、湿度等参数，还可实现远程控制和实时监测。
5.可靠耐用：机组采用进口的高效螺杆压缩机和优质的传热设备，寿命长、运行可靠。
6.安全保障：机组具备多重保护功能，如高低压报警、过载保护等，确保设备正常运行，保护系统安全。
二、工作原理：
机组的基本组成部分包括压缩机、冷凝器、蒸发器、膨胀阀和冷却水系统。
制冷剂在蒸发器中通过与冷却水接触而蒸发，吸收热量，然后被压缩机抽回，压缩，提高温度和压力，接着被送至冷凝器，在冷却水的散热作用下，制冷剂冷凝释放出的热量，使得制冷剂重新成为液体状态，循环往复实现制冷。
三、应用领域：
总结起来，格力满液式水冷螺杆式冷水机组是一种高效、节能、环保的冷却设备，具有多重特点，如高效节能、环保节能、控制精确、操作简便、可靠耐用、安全保障等，适用于各种大型场所的空调系统，提供稳定的制冷效果，帮助用户降低能耗，实现节能减排的目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

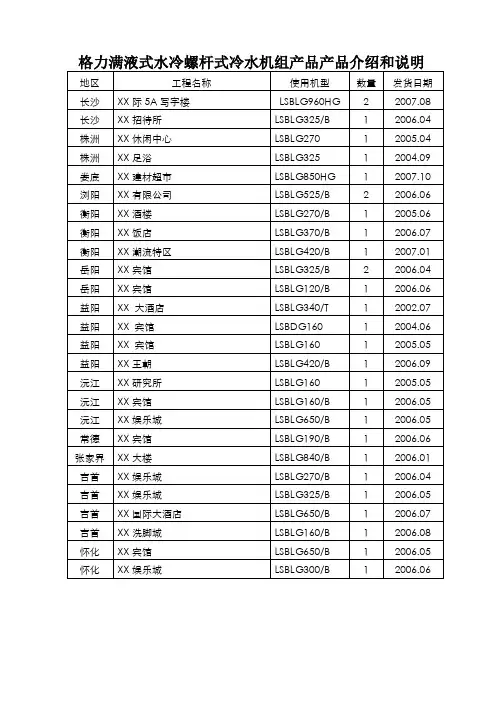

湖南地区部份螺杆机使用情况（截止到2007年12月30日）地区工程名称使用机型数量发货日期长沙XX际5A写字楼LSBLG960HG22007.08长沙XX招待所LSBLG325/B12006.04株洲XX休闲中心LSBLG27012005.04株洲XX足浴LSBLG32512004.09娄底XX建材超市LSBLG850HG12007.10浏阳XX有限公司LSBLG525/B 22006.06衡阳XX酒楼LSBLG270/B12005.06衡阳XX饭店LSBLG370/B12006.07衡阳XX潮流特区LSBLG420/B12007.01岳阳XX宾馆LSBLG325/B 22006.04岳阳XX宾馆LSBLG120/B12006.06益阳XX 大酒店LSBLG340/T12002.07益阳XX 宾馆LSBDG16012004.06益阳XX 宾馆LSBLG16012005.05益阳XX王朝LSBLG420/B12006.09沅江XX研究所LSBLG16012005.05沅江XX宾馆LSBLG160/B12006.05沅江XX娱乐城LSBLG650/B12006.05常德XX宾馆LSBLG190/B12006.06张家界XX大楼LSBLG840/B12006.01吉首XX娱乐城LSBLG270/B12006.04吉首XX娱乐城LSBLG325/B12006.05吉首XX国际大酒店LSBLG650/B12006.07吉首XX洗脚城LSBLG160/B12006.08怀化XX宾馆LSBLG650/B12006.05怀化XX娱乐城LSBLG300/B12006.065、产品样本、说明书等技术资料及获奖产品的证明格力满液式水冷螺杆式冷水机组主要配置及易损件表部件名称规格型号制造厂名和国别压缩机（含电机）上海/北京冷凝器卧式壳管式冷凝器珠海蒸发器满液式蒸发器珠海油分离器卧式油分离珠海电子膨胀阀墨西哥干燥过滤器墨西哥电磁阀墨西哥微机控制系统格力触摸屏台湾格力满液式水冷螺杆式冷水机组产品产品介绍和说明1、螺杆机组技术特点1）机组总体结构格力ＬＨ系列式水冷满液式机组主要由螺杆压缩机、蒸发器、冷凝器、节流装置、控制柜、润滑系统、油分系统组成；2）机组参数螺杆机冷水机组性能参数表项目单位性能值主机型号台LSBLG1560HG基本参数制冷量KW1552输入功率KW277额定工况满负荷能效比KW/KW 5.6运输重量kg8300运行重量kg9130外形尺寸（L×W×H）mm3900×1800×2130安装减震方式噪音dB(A)80电压/频率V/Hz380V/3N~50Hz启动电流A11083）满液式螺杆机组特点１、新型专利的节流方式（专利申请号：200520055920.x）由于大部份运行时间处于部分负荷工况，因此冷水机组不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却水温度较低时更需要高效运行。
传统节流方式：❑电子膨胀阀❑孔板❑线性浮阀❑热力膨胀阀格力螺杆冷水机组采用孔板＋电子膨胀阀的新型节流方式（专利申请号：200520055920.x），具有极高的可靠性（杜绝了机械卡死），调节的线性度更好，拓展了调节范围，在低负荷调节仍然非常可靠、准确。
2、高效的油分离器（专利申请号：200520055919.7）❑机械和吸附分离相结合的二级分离方式❑分离效率最高可达99.5％❑油分离器压力损失非常小，降低了机组回油的能耗，提升机组的能效3、液体引射回油系统（专利申请号：200520055918.2）高压液体作为引射的动力源，并配置独特设计的引射器❑引射系统的引射比大❑引射系统的结构尺寸小❑引射系统工作稳定❑部分负荷可保持稳定可靠的工作针对冷媒介质，采用大量的流场模拟、分析以及试验，引射器技术已经十分完善，可确保机组回油的可靠性。
格力螺杆式水冷冷水机组概况A 、 型号表示方法压缩机类型:DG表示三转子螺杆式,LG表示双螺杆式LS B 产品系列号:H表示满液式系列机组能效系列号:G表示高能效,普通系列不表示名义制冷量:数字kW压缩机型式:B表示半封闭式压缩机冷水机组代号H型号示例：LSBLG1260HG 表示名义制冷量为1238KW 高能效的满液式半封闭螺杆水冷冷水机组。
B 、产品特点高效节能 性能系数居行业首位，部分机型获取中国首批冷水机组节能认证证书 ◆采用满液式蒸发方式蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高；开发了满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率；通过与高性能高可靠性的专用螺杆压缩机的搭配。
大大提升了机组的制冷量和能效比。
◆新型节流方式保证机组运行高效率自动计算最佳能效比值，并快速调节实际值，进一步优化控制逻辑；电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化；机组的部分负荷效率始终保持最高，运行范围更宽。
◆多机并联、部份负荷效率更高由于大部份运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部份负荷运行费用有时会相差10％以上；部份负荷综合值（IPLV）真实有效反映部份负荷的性能指标；格力满液式多机并联技术，即可双机并联运行，也可单机独立运行，部份负荷运行时效率更高，IPLV值可高达7.5。
02040608010013 C 15 C 20 C 22 C 25 C 29 C 32 C2018161412108642COP负荷(%)冷却水进水温度◆容量调节与机组负荷匹配可根据用户需求进行有级或无级容量调节; 压缩机在最小负荷位置启动，可在20％～100％负荷内进行无级调节，无级滑阀调节强制输气，与实际负荷完全匹配；高可靠性◆严格实验流程螺杆机组在线检测时，通过具有业内最先进的在线检测系统（XX究所研制的，具有有条形码管理系统以及采用电脑全自动检测及判定的超大型在线检测系统），并严格按照国标GB/T10870、GB/T18430等的要求执行；并专门针对满液式系统，增加了机组油路循环测试、极限工况测试等数十项测试内容；以确保出厂的每台机组都有高的可靠性。
◆可靠的回油系统专门针对满液式冷水机组系统，设置低油位保护控制，完全杜绝了压缩机少油的可能性；机械分离和吸附分离相结合的一次及二次油分，保证了油的高效分离；保证换热管无油膜热阻，提高了换热效率；高效精确的高压液体引射回油的技术，在部份负荷和满负荷时都能保证压缩机的可靠回油；彩色图象显示控制中心◆彩色显示中心大屏幕的全中文液晶显示（具有模式、时间、温度、状态、调试参数、故障信息等显示、设置、查询功能）；机组电源、运行、故障显示；冷冻水、冷却水进、出水温度显示；机组运行负荷显示；压缩机、蒸发器、冷凝器运行状态显示界面;◆彩色控制中心低卸载启动功能、压缩机无级容量调节功能、机组强制启停功能；最短运转时间限制功能、定时开关机功能、压缩机油加热器控制；彩色显示界面记忆功能、自动控制冷冻水泵、冷却水泵、冷却塔风机运行功能；远程控制与集中控制中心◆远程控制中心图形动态方式显示运行数据，界面友好、直观；远程对机组的运行数据进行存储、打印和在线处理；多机远程控制，可同时控制10台螺杆式冷水机组主机；可通过INTERNET网将螺杆机主机嵌入楼宇智能大厦BAS系统；可接入楼宇自动化管理系统；◆集中控制中心集中控制系统可对冷水机组、冷水机组电动碟阀、冷却水泵、冷冻水泵、冷却塔电动蝶阀、冷冻水主管供/回水温度，冷却水主管供/回水温度、累积冷水机组、冷冻/冷却泵、冷却塔运行时间、平衡设备的运行时间、膨胀水箱液位、压差旁通阀等进行智能控制，根据末端设备负荷的变化自动控制水泵、冷却塔及冷水机组的启停和运行台数，并尽可能让整个机房系统运行在高效节能状态，实现无人机房；集中控制系统能全面监控机房设备的运行状态，具有自诊断和现场诊断功能，能显示系统的相关运行状况及告警信息；冷冻站群控中央监控操作系统：具有良好的中文图形人机操作界面，能提供各项警报和文字图象显示；系统能自动启动和停机，在设备有损坏时自动启动备用设备，自动采取保护措施，保证整个系统的安全运行；群控系统能即时读取冷水机组的运行负荷、温度等参数；系统能够通过编程实现特定的操作程序，可设置不同权限级别的操作密码，具有自动存储档案数据及设备记录的功能；智能化控制系统接口，可与国际名牌厂家BAS智能化系统通讯（具RS485接口），并可配合楼宇自控系统调试，保证数据的高速传送，网络的运行速度不低于50Kbps。
C、微电脑控制系统控制功能：低卸载启动功能压缩机容量调节功能机组自动启停﹑卸载功能机组强制启停﹑卸载功能最短运转时间限制功能定时开关机功能记忆功能压缩机油加热器控制液管电磁阀控制自动控制冷冻水泵、冷却水泵、冷却塔风机运行远程监控功能保护功能：高低压保护过载保护逆（缺）相保护排气高温保护冷冻水﹑冷却水水流开关蒸发器防冻保护冷凝器防过热保护低流量保护频繁启停保护显示功能：菜单显示（具有模式﹑时间﹑温度﹑状态﹑调试参数﹑故障信息等显示﹑设置﹑查询功能）机组电源指示机组运行指示机组故障指示冷冻水进水温度冷冻水出水温度冷却水进水温度冷却水出水温度D、机组性能参数说明：1．制冷量以GB/T18430.1-2001标准为依据，机组制冷量是在名义工况下测定的。
2．主机提供冷冻水泵﹑冷却水泵﹑冷却塔的控制输出接口，其交流接触器由用户自备。
3．冷冻水﹑冷却水出入口连接法兰盘由厂家提供。
4．冷冻水﹑冷却水水流开关由厂家提供。
5．噪声测量点在距离机组正面1米，离地1.5米高处。
6．具体的机组参数以产品铭牌为主。
7．如有特殊要求，请另行联系。
名义制冷工况冷冻水冷却水进水温度出水温度(℃)进水温度(℃)出水温度(度) (℃)1273035工作范围冷冻水冷却水出水温度进出水温差(℃)出水温度(℃)进出水温差(度) (℃)5~15 2.5~822~37 3.5~8E、产品安装、调试、验收标准1. 安装位置：格力螺杆式水冷冷水机组应使用独立的空调机房，避免雨淋和曝晒。
保证机组的运行空间。
机房应具有良好通风。
机房地面应预留排水地沟。
2.机组及管路安装正确连接管路及电源线路。
机组安装应采用橡胶减振垫或弹簧减振器﹑橡胶软接头等，以满足噪音及振动要求。
3.其它：机组吊装必须使用指定的吊装孔吊运，吊装时应注意保护机组，严禁碰伤管路。
机组调试应由我公司专业人员或用户中具有一定空调知识人员在我公司专业人员指导下进行。
为保证机组长期正常运行，日常的操作、维护也必须由具有一定空调知识的人员进行。
2、螺杆机组产品特点在水冷冷水机市场上，效率和运行成本越来越为人们所关注，为了满足这种需求，格力最新推出满液式水冷螺杆式冷水机组。
