钢管DN尺寸对照表
DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：俗称英寸in.公称通径DN公称外径mm4分1/2DN 15φ206分3/4DN 20φ251寸1DN 25φ321寸211/4DN 32φ401寸半11/2DN 40φ502寸2DN 50φ632寸半21/2DN 65φ753寸3DN 80φ904寸4DN 100φ1105寸5DN 125φ1406寸6DN 150φ1608寸8DN 200φ219公称通径DN是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outsidediameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。

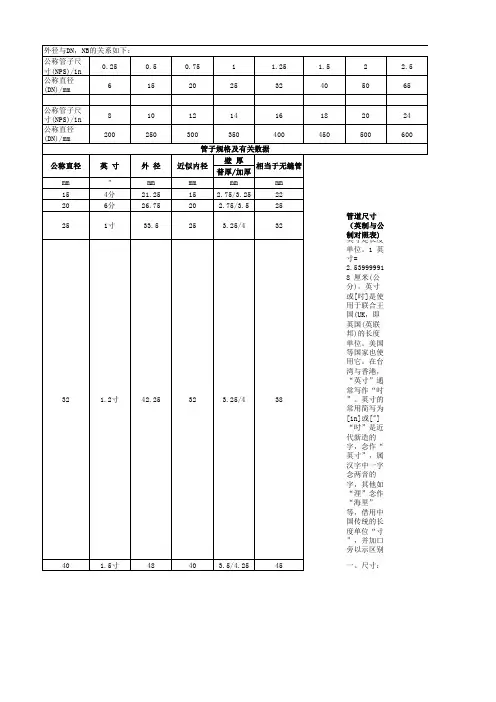

钢管公称直径对比表
98
114 140 165 216 267 318
114.0114105..09116452..03211667..06226178..08321780..01321.3
118 144 170 222 274 326
378
429
480
532
635
3
4
6
80
100
150
36
42
48
900
1000
1200
STANDARD 21.7
27.2/28.5 34
42.7 48.6 60.6 76.3 89.1 101.6 114.3 139.8 165.2 216.3 267.4 318.5 355.6 406.4 457.2 508 558.8 609.6 660.4 711.2
国际管道尺寸对照表
METRIC
50
2寸
60
50
3.5/4.5
57
70
2.5寸
75.5
70
3.75/4.5
76
80388.5源自804/4.7589
100
4
114
106
4/5.0
108
125
5
140
131
5/5.5
133
150
6
165
156
5/5.5
159
200
8
219
207
6
219
DN15（4分 管）、DN20 （6分管） 、DN25（1 寸管）、 DN32（1寸2 管）、DN40 （1寸半 管）、DN50 （2寸管） 、DN65（2 寸半管）、 DN80（3寸 管）、 DN100（4寸 管）、 DN125（5寸 管）、 DN150（6寸 管）、 DN200（8寸 管二）、、把1英 寸分成8等 分: 1/8 1/4
钢管外径尺寸、DN-De对照表

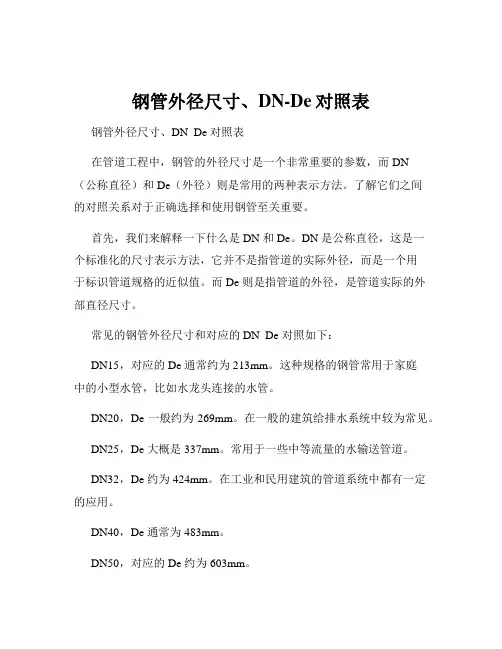

钢管外径尺寸、DN-De对照表钢管外径尺寸、DN De 对照表在管道工程中，钢管的外径尺寸是一个非常重要的参数，而 DN（公称直径）和 De（外径）则是常用的两种表示方法。
了解它们之间的对照关系对于正确选择和使用钢管至关重要。
首先，我们来解释一下什么是 DN 和 De。
DN 是公称直径，这是一个标准化的尺寸表示方法，它并不是指管道的实际外径，而是一个用于标识管道规格的近似值。
而 De 则是指管道的外径，是管道实际的外部直径尺寸。
常见的钢管外径尺寸和对应的 DN De 对照如下：DN15，对应的 De 通常约为 213mm。
这种规格的钢管常用于家庭中的小型水管，比如水龙头连接的水管。
DN20，De 一般约为 269mm。
在一般的建筑给排水系统中较为常见。
DN25，De 大概是 337mm。
常用于一些中等流量的水输送管道。
DN32，De 约为 424mm。
在工业和民用建筑的管道系统中都有一定的应用。
DN40，De 通常为 483mm。
DN50，对应的 De 约为 603mm。
DN65，De 大概是 761mm。
DN80，De 约为 889mm。
DN100，De 一般为 1143mm。
DN125，De 大概是 1397mm。
DN150，De 约为 1683mm。
DN200，De 通常为 2191mm。
需要注意的是，以上的对照尺寸只是常见的标准值，在实际应用中，可能会因为钢管的材质、用途以及制造标准的不同而有所差异。
例如，在一些特殊的工业领域，对于钢管的外径尺寸可能有更为精确或者特殊的要求。
而且，不同国家和地区的标准也可能会导致钢管外径尺寸和 DN De 对照关系的细微差别。
在选择钢管时，我们不能仅仅依靠 DN 或者 De 的数值来做决定，还需要考虑到管道的使用环境、压力要求、介质特性等多个因素。
比如，如果管道需要承受较高的压力，那么就需要选择壁厚较大的钢管，以确保其安全性和稳定性。
另外，钢管的材质也会影响其外径尺寸和性能。
钢管DN与外径对照
钢管DN与外径对照DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，那什么情况下用DN ，什么情况下用Φ呢？1、对镀锌管，如果没有明确的壁厚要求，可以用DN标注，但有明确的壁厚要求时，可采用用DN、De（外径）两种标注方法标注，例如：镀锌焊接钢管：标注为DN20 De25X2.5mm2、塑料管应标为De，例如De63，就表示外径为63mm的管子3、无缝钢管的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
直缝钢管公称直径DN、NB与钢管外径OD的区别钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。
钢管公称直径是公制mm为基准的，称 DN (metric unit)。
比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。
钢管DN与外径对照
钢管DN与外径对照DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，那什么情况下用DN ，什么情况下用Φ呢？1、对镀锌管，如果没有明确的壁厚要求，可以用DN标注，但有明确的壁厚要求时，可采用用DN、De（外径）两种标注方法标注，例如：镀锌焊接钢管：标注为DN20 De25X2.5mm2、塑料管应标为De，例如De63，就表示外径为63mm的管子3、无缝钢管的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
直缝钢管公称直径DN、NB与钢管外径OD的区别钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。
钢管公称直径是公制mm为基准的，称 DN (metric unit)。
比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。
DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：俗称英寸in.公称通径DN公称外径mm4分1/2DN 15φ206分3/4DN 20φ251寸1DN 25φ321寸211/4DN 32φ401寸半11/2DN 40φ502寸2DN 50φ632寸半21/2DN 65φ753寸3DN 80φ904寸4DN 100φ1105寸5DN 125φ1406寸6DN 150φ1608寸8DN 200φ219公称通径DN是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outsidediameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
钢管DN与外径对照
DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27m m DN25-ф34mm，DN32-ф42mmD N40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89m m DN100-ф114mm，DN125-ф140mm D N150-ф168m m，DN200-ф219mmDN250-ф273mm，DN300-ф324mm DN350-ф360mm，D N400-ф406m m DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列 DN15-ф18mm，D N20-ф25mmDN25-ф32mm，DN32-ф38m m DN40-ф45mm，DN50-ф57mmD N65-ф73mm，DN80-ф89mm DN100-ф108mm，D N125-ф133m m DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm D N350-ф377m m，那什么情况下用DN，什么情况下用Φ呢？1、对镀锌管，如果没有明确的壁厚要求，可以用D N标注，但有明确的壁厚要求时，可采用用D N、De（外径）两种标注方法标注，例如：镀锌焊接钢管：标注为DN20De25X2.5mm2、塑料管应标为D e，例如D e63，就表示外径为63mm的管子3、无缝钢管的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
直缝钢管公称直径D N、NB与钢管外径O D的区别钢管公称直径(no minal diam eter)，又称平均外径(me an ou tside diam eter)。
钢管DN与外径对照
钢管D N与外径对照DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，那什么情况下用DN，什么情况下用Φ呢1、对镀锌管，如果没有明确的壁厚要求，可以用DN标注，但有明确的壁厚要求时，可采用用DN、De（外径）两种标注方法标注，例如：镀锌焊接钢管：标注为2、塑料管应标为De，例如De63，就表示外径为63mm的管子3、无缝钢管的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
直缝钢管公称直径DN、NB与钢管外径OD的区别钢管公称直径(nominaldiameter)，又称平均外径(meanoutsidediameter)。
这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。
钢管公称直径是公制mm为基准的，称DN(metricunit)。
比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。
