水泥粉煤灰碎石桩工艺流程
CFG桩处理地基工艺流程图
图解CFG桩处理地基工艺流程
1)水泥粉煤灰碎石桩是由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌合形成的高粘结强度桩(简称CFG桩)。
CFG桩和桩间土、褥垫层一起形成带竖向增强体的复合地基。
2)CFG桩的成桩施工方法常用的是长螺旋钻孔-管内泵压混凝土灌注成桩,它具有施工速度快、桩体密实度高、环境噪音影响较低、对周围桩间扰动影响较小的特点。
3)水泥粉煤灰碎石桩(CFG)复合地基,适用于处理粘性土、粉土、中等密实以上的砂土和自重固结完成的素填土地基处理。
对淤泥和淤泥质土应按地区经验或通过现场试验确定其适用性。
水泥粉煤灰碎石(CFG)桩的桩端应选择承载力和模量相对较高的土层作为桩端持力层。
4)CFG桩施工前至少应完成下列工作:
1、排查场地内地下和地上管线、建(构)筑物及障碍物,清除相关障碍物。
2、场地岩土工程勘察报告。
3、施工图纸会审并形成图纸会审纪要。
4、《长螺旋钻孔-管内泵压混凝土灌注成桩专项施工监理实施细则》和《施工组织设计》
或《长螺旋钻孔-管内泵压混凝土灌注成桩专项施工方案》得到总监理工程师的批准;
、测量定位放线
)现场桩位放样采用插木制短棍加白灰点作为CFG桩位标识。
桩位放样允许误差:、桩机就位和润管
)钻机就位并调整机身至机位水平,应用钻机塔身的前后垂直标杆检查导杆,校正位置使钻杆垂直对准桩位中心,以保证桩身垂直度偏差≤1.5%;
)开钻前,先将混凝土泵的料斗及管线用清水湿润(润滑管线,防止堵管),然后搅拌一定的水泥砂浆进行泵送,并将所有砂浆泵出管外。

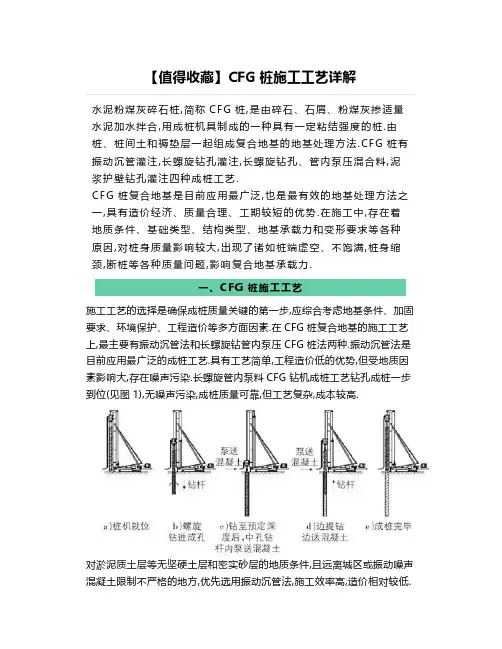

【值得收藏】CFG桩施工工艺详解
【值得收藏】CFG桩施工工艺详解水泥粉煤灰碎石桩,简称CF G桩,是由碎石、石屑、粉煤灰掺适量水泥加水拌合,用成桩机具制成的一种具有一定粘结强度的桩.由桩、桩间土和褥垫层一起组成复合地基的地基处理方法.CFG桩有振动沉管灌注,长螺旋钻孔灌注,长螺旋钻孔、管内泵压混合料,泥浆护壁钻孔灌注四种成桩工艺.CF G桩复合地基是目前应用最广泛,也是最有效的地基处理方法之一,具有造价经济、质量合理、工期较短的优势.在施工中,存在着地质条件、基础类型、结构类型、地基承载力和变形要求等各种原因,对桩身质量影响较大,出现了诸如桩端虚空、不饱满,桩身缩颈,断桩等各种质量问题,影响复合地基承载力.一、CF G桩施工工艺施工工艺的选择是确保成桩质量关键的第一步,应综合考虑地基条件、加固要求、环境保护、工程造价等多方面因素.在CFG桩复合地基的施工工艺上,最主要有振动沉管法和长螺旋钻管内泵压CFG桩法两种.振动沉管法是目前应用最广泛的成桩工艺.具有工艺简单,工程造价低的优势,但受地质因素影响大,存在噪声污染.长螺旋管内泵料CFG钻机成桩工艺钻孔成桩一步到位(见图1),无噪声污染,成桩质量可靠,但工艺复杂,成本较高.对淤泥质土层等无坚硬土层和密实砂层的地质条件,且远离城区或振动噪声混凝土限制不严格的地方,优先选用振动沉管法,施工效率高,造价相对较低.对于粘性土、密实砂土等穿透性要求较高的土层,以及对噪声混凝土和泥浆污染比较严格的地方,建议采用长螺旋管内泵料CFG钻机成桩工艺,先用长螺旋钻孔达到设计的预定深度,然后提升钻杆,同时用高压泵将混合料通过高压管道的长螺旋钻杆的内管压到孔内成桩,利用混凝土的自密性达到强度和桩身承载力要求.对部分存在的夹有硬土层地质条件的地区,灵敏度和密实度较高的土,如采用振动沉管法,会破坏土的结构强度,密实度减小,使得承载力下降.宜采用长螺旋钻孔,再用振动沉管机制桩的组合,可有效避免振动对桩间土的结构破坏而导致的地基强度降低.二、CF G桩施工工艺流程CFG桩施工工艺流程见图2.三、桩帽施工在施工中,当单独使用CFG桩加固软弱地基时,应截桩头设桩帽,以提高桩的荷载分担,增强桩对地基承载力和减小地基沉降所发挥的作用.浇筑桩体时,桩顶标高宜高出设计桩顶标高不少于0.5m.截桩时,不得造成桩顶标高以下桩体断裂和扰动桩间土,只能采用切割或人工剔凿,不得采取动力扰动,如挖机等.桩帽施工流程:人工开挖→清除CFG桩设计桩顶以上部分桩间土→截除桩顶设计标高以上桩头(图4)→模板安装→混凝土浇筑(见图5).图4切断桩头图5切割后的桩头图6桩帽浇筑完成四、施工中的注意事项以长螺旋管内泵料CFG钻机成桩工艺为例,在施工中注意以下事项:1)了解场地工程地质条件和水文条件根据土层特点,制定详细的施工组织计划,对钻头和活门的结构进行改进.钻头结构应考虑适应硬土层钻进的需要.2)掌握机械设备的性能参数了解混凝土泵的泵送速度和泵送效率,混凝土输送管的尺寸,钻机卷扬机的提升速度情况.3)做好施工前的准备工作施工人员的合理配备;施工现场各工序间的衔接和配合;施工现场和搅拌站间的协调;场地平整.4)做好标识,确保成孔深度不小于设计桩长;同时还要考虑施工工作面的标高的差异,核对实测地面与设计原地面的差异,做相应增减.5)保证混凝土的质量除保证强度外,施工过程中应保证混凝土具有良好的和易性.6)加强泵机与钻机司机间的配合,保证灌注过程中无提空现象.确保桩身不出现空洞、夹砂浆、夹泥断桩.严格执行标准化作业,先泵混凝土后拔管.拔管过程中始终保证钻头埋入混凝土,即始终保证钻杆内有混凝土.7)控制好提拔钻杆时间当钻孔达到预定的深度以后,开始泵送混凝土,待钻杆芯管及输送软、硬管内混凝土连续时开始提拔.禁止在泵送混凝土前提钻杆.要经常检查排气孔,确保泵送混凝土时畅通.五、CF G桩复合地基的施工要求1)施工时应按设计配合比配制混合料,在搅拌机中加水搅拌,加水量由混合料坍落度控制,长螺旋钻孔,管内泵压混合料成桩施工的坍落度为160mm~200mm,振动沉管灌注成桩的坍落度宜为30mm~50mm,振动沉管灌注成桩后桩顶浮浆厚度不宜超出200mm.2)长螺旋钻孔,管内泵压混合料成桩施工在钻至设计深度后,应准确掌握提拔钻杆的时间,混合料泵送量应与拔管速度相配合,以保证管内有一定高度的配合料,遇到饱和砂土或饱和粉土层,不得停泵待料,沉管灌注成桩施工拔管速度应按均匀线速度控制,拔管线速度应控制在1.2m/min~l.5m/min 之间,如遇淤泥或淤泥质土,速度应尽可能放慢.3)桩顶标高应超出设计桩顶标高不少于0.5m.施工中桩顶标高应高出设计桩顶标高,留有保护长度.成桩时桩顶不可能正好与设计标高完全一致,一般要高出桩顶设计标高一段长度,桩顶一般由于混合料自重压力小或由于浮浆的影响,靠桩顶一段桩体强度较差,同时已打桩尚未硬结时,施打新桩可能导致已打桩受到振动挤压,混合料上涌使桩缩小,增大混合料表面的高度即增加了自重压力,可提高抵抗周围土挤压的能力.4)成桩过程中抽样作混合料试块,每台机械1d应做一组(3块)试块(边长为150mm的立方体),标准养护为28d,测定其立方体抗压强度.5)沉管灌注成桩在施工过程中应观测新施工桩对已施工桩的影响,当发现桩断裂并脱开时,必须对工程桩逐桩静压,静压时间一般为3min,静压荷载为保证使断桩接起来为准.6)复合地基的基坑可采用人工或机械、人工联合开挖.机械、人工联合开挖时,预留人工开挖厚度应由现场试开挖确定,以保证机械开挖造成桩的断裂部位不低于基础底面标高,且桩间土不受扰动.7)褥垫层铺设宜采用静力压实法,当基础底面下桩间土的含水量较小时,也可采用动力压实法,褥垫夯实后的厚度与虚铺厚度的比值不得大于0.9. 8)复合地基检测必须在桩体强度满足试验荷载条件时进行,一般宜在施工结束14d~28d后进行.9)复合地基承载力宜用单桩复合地基载荷试验确定,试验数量不应少于3个试验点,抽取总桩数的0.5%~1%,进行低应变动力检测桩身结构完整性. 10)施工中桩长允许偏差为100mm,桩径允许偏差为20mm,垂直度允许偏差为1%.对满堂布桩基础,桩位允许偏差为0.5倍桩径;对条形基础,垂直于轴线方向的桩位允许偏差为0.25倍桩径;顺轴线方向的桩位允许偏差为0.3倍桩径;对单排布桩桩位允许偏差不得大于60mm.六、CF G桩施工中存在的质量通病及控制措施在施工中,由于各种因素的影响,主要存在的质量问题有缩颈、断桩、桩体强度不均和不足等.1、桩身垂直度及桩位偏差(见图7)主要原因:操作手未按技术交底进行作业;旁站人员未对桩机进行有效监控;技术交底未明确具体作业方式.图7桩位偏差控制方法:垂直度控制,在桩机悬挂双向垂球;旁站人员在桩机就位后进行实测,判定桩身的垂直度偏差是否满足规范或设计要求.桩位偏差:施工前清除地下障碍,平整压实场地以防钻机偏斜;放桩位时认真仔细,严格控制误差.桩机的水平度和垂直度在开钻前和钻进过程中注意检查复核.2、短桩(见图8)主要原因:标识不清;施工队伍偷工减料;旁站人员不足、控制不严,管理人员巡查不够.控制方法:在桩机机身上做明确的长度标识,为方便夜间施工控制,需用反光材料进行标识;标识的最小刻度一般为50cm或25cm;增加必要的旁站人员,进行现场培训;分部和经理部管理人员加强巡视,特别是夜间施工的巡视.图8短桩3、浅层断桩(见图9)主要原因:上覆土清除时间、机械不妥;桩头破除方式不妥;褥垫层施工方法不当.控制方法:在桩身强度达到设计强度的70%以上后,用小型挖掘机清除上覆土;建议电锯进行切桩头;褥垫层第一层施工时采用机械配合人工进行,大型机械不得进入地基处理区.图9浅层断桩图10桩头疏松4、桩头疏松(见图10)主要原因:提管速度过快;混合料离析等;停灰面过低,未留相应的超灌长度.控制方法:按作业指导书规定的提管速度严格控制;预留适当的超灌长度;加强对混合料搅拌、运输、浇筑过程的监控.5、桩身离析(见图11)主要原因:混合料工作性能不佳;提管速度过快;提管过程中,停止供混合料.控制方法:加强对混合料搅拌、运输、浇筑过程的监控;根据混凝土泵的实际功效,确定合理的提管速度;提管过程中,严禁停泵.图11桩身离析6、桩端未进入相应的持力层主要原因:对瞬间电流控制目的不清,未按瞬间电流、桩长进行双控.控制方法:细化作业指导书和技术交底,对现场旁站、技术、管理人员进行培训;做好电流桩长的相互控制和配合.7、桩身混凝土收缩桩身回缩是普遍现象,一般通过外加剂和超灌予以解决,施工中保证充盈系数大于1.控制措施:桩顶至少超灌1.0m,并防止孔口土混入;选择减水效果好的减水剂.七、CF G桩复合地基施工质量的控制措施1、深入了解地质情况,选用合理的成桩工艺严格按施工要求,在施工过程中,施工工艺对CFG桩复合地基的质量至关重要,不合理的施工工艺将造成重大的质量问题,甚至导致质量事故,而要选择确定合理的施工工艺必须深入了解地质情况.同时,CFG桩复合地基区别于桩基的主要特点就是CFG桩充分利用了桩间土的承载力,所以,施工过程中应尽量减少扰动原状土而引起土的强度降低.CFG桩成桩工艺中,选用哪一类成桩机和什么型号,与土的性质具有密切关系,要视工程的具体情况而定.在施工准备阶段,应根据地质情况合理地选用施工机械,这是确保CFG桩复合地基施工质量的有效途径.选择好施工工艺后,要严格按要求施工,把握好施工要点和施工环节.在施工准备阶段确定施工方案时,设计好相应的技术和质量保证措施,做到心中有数.2、采用正确的打桩顺序1)在饱和软土中成桩,桩机的振动力较小,当采用连打作业时,由于饱和软土的特性,新打的桩将挤压已打桩,使已打桩被挤扁形成椭圆状或不规则形状,严重的产生缩颈和断桩.此时,应采用隔桩跳打施工方案2)在饱和的松散粉土中施工,由于松散粉土振密效果好,桩体施工完后,土体密度会有显著增加.而且,打的桩越多,土的密度越大.在采用跳打方式打桩时,一是加大了沉管难度,二是非常容易造成已打桩断裂.此时,隔桩跳打方法不宜采用.3)当满堂布桩时,不宜从四周转向内推进施工,宜从中心向外推进施工,或从一边向另一边推进施工.但仅凭打桩顺序的改变并不能完全避免新打桩的振动对已结硬桩体产生影响.此时,应采用螺旋钻孔的方案,避免新打桩的振动造成已打桩的断桩.3、严格控制拔管速率控制混合料泵送量与拔管速率相匹配,不得停泵待料.拔管速率太快可能导致桩径偏小或缩颈断桩,而拔管速率过慢又会造成水泥浆分布不匀、桩顶浮浆过多、混合料离析和桩身强度不足等现象.因此施工时,应严格控制拔管速率,正常的拔管速率应控制在1.2m/min~1.5m/min,一般桩顶浮浆可控制在10cm左右.4、控制好混合料的坍落度大量工程实践表明,坍落度的大小对CFG桩施工质量影响非常显著.混合料坍落度过大,会形成桩顶浮浆过多,形成桩体的离析和泌水,桩体强度降低;坍落度过小会导致桩体材料流动性降低,频繁堵管.坍落度控制在3cm~5cm时,和易性好,成桩质量容易控制.5、设置保护桩长每根桩在加料时,要比设计桩长多加0.5m桩长的混合料.用插入式振捣棒对桩顶混合料加振3s~5s,提高桩顶混合料密实度.上部基础施工时再将保护桩长剔除掉,确保成桩标高与设计标高一致.同时褥垫层铺设应保证在桩顶以下30mm~50mm,即桩体嵌入褥垫层30mm~50mm.褥垫层铺设宜采用静力压实法,当基础底面下桩间土的含水量较小时,也可采用动力夯实法.施工垂直度偏差不应大于1%,对满堂布桩基础,桩位偏差不应大于0.4倍桩径,对条形基础,桩位偏差不应大于0.25倍桩径,对单排布桩桩位偏差不应大于60mm.6、加强施工过程中的管理加强施工过程中的监测和反馈,加强监测,及时发现问题,以便针对性地采取有效措施.重点应做好施工场地和已打桩桩顶标高观测,经纬仪跟踪进行桩轴线的控制,及时抽查浇筑质量,对承压水压力较高的场地钻探深井降低水压力,褥垫层施工前桩间浮土清除干净等监测工作.八、CF G桩成桩检测在CFG桩施工中,桩位、垂直度、有效直径的允许偏差应符合以下规定:桩长允许差不大于10cm;桩径允许差不大于2cm;垂直度允许差不大于1%;桩位允许偏差:1)筏板基础满堂红布桩的基础不大于1/2D;2)条基或独立基础:垂直轴线方向不大于1/4D,顺轴线方向不大于1/3D,单排布桩不得大于1/4D,且不得大于6cm.根据要求,成桩7d后及时进行低应变对桩身质量检测.检测前,应做好各项准备工作,从而保证检测工作有序、及时的进行.检验主要包括CFG桩的数量、布局形式是否符合设计要求;CFG桩的桩身质量完整性应满足设计要求,检验桩总数的10%;处理后的复合地基承载力、变形模量能否满足设计要求及处理后的单桩承载力能否满足设计要求,采用平板载荷试验进行;桩头处理是否符合设计要求,桩头应平整,无破碎,干燥;排除基坑内积水等.九、结语CFG桩复合地基是在碎石桩加固地基法的基础上发展起来的一种地基处理技术,不仅能很好地发挥全桩的侧阻作用,同时也能很好地发挥其端阻作用.CFG桩桩体材料可掺入工业废料粉煤灰、不配筋,具有非常显著的经济效益和社会效益.CFG桩在施工过程中严格按照施工要求施工,并采取相应的质量控制措施:合理选择打桩顺序;准确定桩位;严格控制拔管速率及泵送量;控制好混合料的坍落度,避免中途堵泵;设置保护桩长;拔管过程避免反插;控制桩的垂直度;注意成品保护等.CFG桩的施工质量有了保证,可以减少不必要的建筑地基隐患,最大限度地保证广大人民群众的生命和财产安全.。
CFG桩施工工艺标准
水泥粉煤灰碎石桩(CFG桩)1、适用范围水泥粉煤灰碎石桩(CFG桩)法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。
2、基本规定2.1 工艺规定2.2.1长螺旋钻孔灌注成桩,适用于地下水位以上的粘性土、粉土、人工填土地基;2.2.2泥浆护壁钻孔灌注成桩,适用于粘性土、粉土、砂土、人工填土、碎石(砾)石土及风化岩层分布的地基;2.2.3长螺旋钻孔、管内泵压混合料成桩,适用于粘性土、粉土、砂土等地基,以及对噪音及泥浆污染要求严格的场地;2.2.4沉管灌注成桩,适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基。
2.2施工基本规定2.2.1施工时应按设计配比配置混合料,投入搅拌机加水量由混合料塌落度控制,长螺旋钻孔管内泵压混合料成桩施工的塌落度以为180-200mm,沉管灌注成桩施工的塌落度宜为30-50mm,成桩后桩顶浮浆厚度不宜超过200mm;2.2.2长螺旋钻孔管内泵压混合料成桩施工在钻至设计深度后,应准确掌握提拔钻杆时间,混合料泵送量应同拔管速度相配合,以保证管内有一定高度的混合料,遇到饱和砂土或饱和粉土层,不得停泵待料;沉管灌注成桩施工拔管速度应按均匀线速度控制,拔管线速度应控制在1.2-1.5m/min左右,如遇淤泥或淤泥质土,拔管速度可适当放慢;2.2.3施工时,桩顶标高应高出设计桩顶标高,高出长度应根据桩距、布桩形式、现场地质条件和成桩顺序等综合确定,一般不应小于0.5m;2.2.4成桩过程中,抽样做混合料试块,每台机械一天应做一组(3块)试块(边长为150mm的立方体),标准养护28d,测定其抗压强度。
2.2.5沉管灌注成桩施工过程中应观测新施工桩对已施工桩的影响,当发现桩断裂并脱开时,必须对工程桩逐桩静压,静压时间一般为3min,静压荷载以保证使断桩接起来为准。
2.2.6复合地基的基坑可采用人工或机械、人工联合开挖。

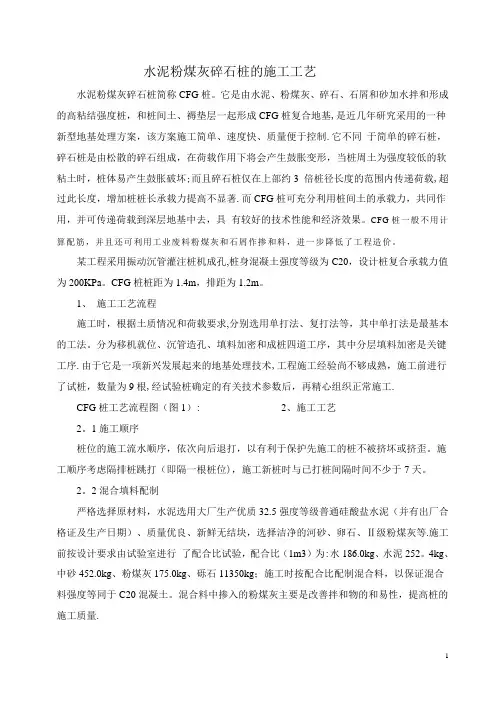

水泥粉煤灰碎石桩的施工工艺
水泥粉煤灰碎石桩的施工工艺水泥粉煤灰碎石桩简称CFG桩。
它是由水泥、粉煤灰、碎石、石屑和砂加水拌和形成的高粘结强度桩,和桩间土、褥垫层一起形成CFG桩复合地基,是近几年研究采用的一种新型地基处理方案,该方案施工简单、速度快、质量便于控制.它不同于简单的碎石桩,碎石桩是由松散的碎石组成,在荷载作用下将会产生鼓胀变形,当桩周土为强度较低的软粘土时,桩体易产生鼓胀破坏;而且碎石桩仅在上部约3 倍桩径长度的范围内传递荷载,超过此长度,增加桩桩长承载力提高不显著.而CFG桩可充分利用桩间土的承载力,共同作用,并可传递荷载到深层地基中去,具有较好的技术性能和经济效果。
CFG桩一般不用计算配筋,并且还可利用工业废料粉煤灰和石屑作掺和料,进一步降低了工程造价。
某工程采用振动沉管灌注桩机成孔,桩身混凝土强度等级为C20,设计桩复合承载力值为200KPa。
CFG桩桩距为1.4m,排距为1.2m。
1、施工工艺流程施工时,根据土质情况和荷载要求,分别选用单打法、复打法等,其中单打法是最基本的工法。
分为移机就位、沉管造孔、填料加密和成桩四道工序,其中分层填料加密是关键工序.由于它是一项新兴发展起来的地基处理技术,工程施工经验尚不够成熟,施工前进行了试桩,数量为9根,经试验桩确定的有关技术参数后,再精心组织正常施工.CFG桩工艺流程图(图1):2、施工工艺2。
1施工顺序桩位的施工流水顺序,依次向后退打,以有利于保护先施工的桩不被挤坏或挤歪。
施工顺序考虑隔排桩跳打(即隔一根桩位),施工新桩时与已打桩间隔时间不少于7天。
2。
2混合填料配制严格选择原材料,水泥选用大厂生产优质32.5强度等级普通硅酸盐水泥(并有出厂合格证及生产日期)、质量优良、新鲜无结块,选择洁净的河砂、卵石、Ⅱ级粉煤灰等.施工前按设计要求由试验室进行了配合比试验,配合比(1m3)为:水186.0kg、水泥252。
4kg、中砂452.0kg、粉煤灰175.0kg、砾石11350kg;施工时按配合比配制混合料,以保证混合料强度等同于C20混凝土。
cfog工艺流程
CFG桩又称水泥粉煤灰碎石桩,是由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌和形成高黏结强度桩,与桩间土、褥垫层一起形成复合地基。
CFG桩的施工工艺流程如下:
1. 桩间土处理:CFG桩成桩28天后,开始桩帽施工,沿线路方向每200米为一个单元,实行流水化作业。
采用小型挖掘机挖除桩间土,为减小对桩间土的干扰,挖至褥垫层底部标高以上10cm后人工清理桩间土。
清至褥垫层底部标高后,用小型蛙式夯机夯实桩间土。
2. 桩头处理:按设计标高用截桩机截断桩头,然后人工修凿桩头至设计标高,桩头不能出现斜面。
3. 桩基检测:按设计要求进行桩基检测,检测合格后进行下一步施工。
4. 桩帽施工:在桩头处理合格后,按照设计要求进行桩帽施工。
实际的CFG桩工艺流程可能因地区、设计要求等因素有所不同,建议你向专业人士咨询以获取更详细的信息。
水泥粉煤灰碎石桩(CFG桩)施工工艺标准
水泥粉煤灰碎石桩(CFG桩)施工工艺标准1适用范围本标准适用于建筑工程地基加固采用水泥粉煤灰碎石桩(CFG桩)施工。
2施工准备2.1材料2.1.1水泥:一般采用强度等级为32.5及其以上的普通硅酸盐水泥。
水泥进场时应有出厂合格证,并有现场复验报告。
2.1.2粉煤灰:一般采用细度不大于45%的Ⅱ级或Ⅱ级以上的粉煤灰;粉煤灰进场时应有出厂合格证,并有现场复验报告。
2.1.3石子:一般采用粒径为20~50mm的坚硬碎石或卵石,含泥量不大于3%且应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。
2.1.4石屑:一般采用粒径为2.5~5mm,含泥量不大于3%,质量符合设计要求。
2.1.5砂:宜采用中砂或粗砂,含泥量不大于5%。
2.1.6外加剂:根据施工需要通过试验确定。
2.2机具设备2.2.1长螺旋钻机:常用长螺旋钻机的钻孔直径为300~800mm,钻孔深度8~27.5m。
2.2.2振动沉管机:激振力74kN以上,允许加压力60kN以上。
2.2.3洛阳铲:选用直径多为110~130mm。
2.2.4辅助设施与机具2.2.4.1强制式搅拌机、高压混凝土泵、混凝土泵管、振捣器、材料秤、机动翻斗车、小推车、重锤等。
2.2.4.2水准仪、经纬仪、测绳、钢尺等检测工具。
2.3作业条件2.3.1施工场地达到“三通一平”,对软弱地面进行碾压或夯实处理。
2.3.2施工范围内的地上、地下障碍物应清理或改移完毕,对不能改移的障碍物必须进行标识,并有技术保护措施。
2.4技术准备2.4.1收集场地工程地质、水文地质资料,编制水泥粉煤灰碎石桩施工方案并经审批,对操作人员进行技术交底。
2.4.2测设建筑场地水准控制点和建筑物轴线桩,测放桩位并做好标记。
2.4.3对材料进行复试、试配。
2.4.4试桩,以复核地质资料以及设备、工艺是否适宜。
3操作工艺3.1工艺流程3.1.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩工艺流程3.1.2长螺旋钻孔、管内泵压混合料成桩工艺流程3.1.3振动沉管灌注成桩工艺流程3.2操作方法3.2.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩操作方法3.2.1.1定桩位:放桩位后应用钢钎打入地下200mm,灌入白灰做标记,经建设单位和监理验收。
(最新整理)CFG桩工艺流程
CFG桩工艺流程编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(CFG桩工艺流程)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为CFG桩工艺流程的全部内容。
CFG桩工艺流程CFG桩即水泥粉煤灰碎石桩,是在碎石桩基础上加进一些石屑、粉煤灰和少量水泥,加水拌和制成的一种具有一定粘结强度的桩.其施工工艺与普通沉管碎石桩基本相同。
1。
工程材料1.1粉煤灰粉煤灰是燃煤发电厂排出的一种工业废料。
它是磨至一定细度的粉煤灰在煤粉炉中燃烧(1100~1500oC)后,由收尖器惧的细灰(简称干灰)。
其主要化学成分有SiO2、Al2O3、Fe2O3、CaO和MgO等,其中粉煤灰的活性决定于各种粒度Al2O3和SiO2、的含量,CaO对粉煤灰的活性也极为有利.粉煤灰的粒度组成是影响粉煤灰质量的主要指标,一般粉煤灰越细,球形颗粒越多,因而水化及接触界面增加,容易发挥粉煤灰的活性.1。
2碎石碎石为不溶于地下水或不受侵蚀影响的硬骨料,一般采用砾石、碎石等,其粒径为20~50mm,密度为2。
7t?m-3,松散密度为1.39t?m—3,含水率0。
96%,含泥量不得大于5%。
1.3石屑掺入一定数量的石屑是填充碎石的孔隙,使其级配良好。
石屑宜选用与同一种碎石原料进行加工,掺入的数量应由试验确定,不能随意添加。
其各项参数如下:粒径2.5~10mm,密度2。
7t?m-3,松散密度1.47t?m—3,含水率1。
05%,含泥量不得大于5%。
1.4水泥一般采用425号普通硅酸盐水泥,质量优良,新鲜无结块。
2。
机具设备2。
1主要机具振动打桩机是振动沉管法施工的主要机具。
目前国产型号有DZ60KS/DZ30/DZ20/DZ60/DZ120等,对于地质情况较复杂的地基,功率大的打桩机比功率小的效果好,在一般的砂粘性土地基DZ90能满足孔径小于80cmCFG桩的施工。
地基施工水泥粉煤灰碎石桩
地基施工水泥粉煤灰碎石桩施工水泥粉煤灰碎石桩(CFG)是由水泥、煤粉灰、碎石、石屑或砂加水拌和形成的高黏结强度桩,由桩、桩间土和褥垫层一起构成的复合地基。
水泥粉煤灰碎石桩是在碎石桩的基础上发展起来的,这种桩是一种低强度混凝土桩,由它组成的复合地基能够较大幅度提高承载力。
水泥粉煤灰碎石桩适用于多层和高层建筑,处理黏性土、粉土、砂土、松散填土等地基的施工。
对淤泥质土应按地区经验或通过现场试验确定其适用性。
一、材料要求(1)水泥:宜选用普通硅酸盐水泥,新鲜无结块。
(2)石子:卵石或碎石,粒径为5~20 mm,杂质含量小于5%。
(3)砂:中砂或粗砂,粒径以0.3~3 mm 为宜,含泥量不大于5%,且泥块含量不大于2%。
(4)粉煤灰:粉煤灰应过筛,粒径控制在0.001~2 mm 范围内。
(5)外加剂:根据施工需要通过试验确定,一般为泵送剂、早强剂、减水剂等。
二、主要机具水泥粉煤灰碎石桩施工所用的主要机具一般有长螺旋钻机、搅拌机、混凝土输送泵、连接混凝土输送泵与钻机的钢管、高强柔性管、溜槽或导管、磅秤、振捣器、机动小翻斗车或手推车等。
三、作业条件(1)施工前应将水泥、砂、石子、粉煤灰、外加剂送试验室复试,同时进行配合比试验。
(2)施工现场应做到材料、机具摆放整齐,使混合料输送距离最短,且输送管铺设时拐弯最少。
(3)水泥粉煤灰碎石桩可只在基础范围内布置。
桩径宜取350~600 mm。
桩距应根据设计要求的复合地基承载力、土性、施工工艺等确定,宜取3~5 倍桩径。
四、施工工艺水泥粉煤灰碎石桩施工工艺流程(以长螺旋钻孔为例)一般为:钻机就位→钻机钻孔→混合料配置、运输及泵送→压灌混合料成桩→成桩保护→凿桩头→成桩检测。
1.钻机就位施工机械进场前必须对施工区域进行场地清理、找平,并进行必要的压实,以确保到场机械能够平稳就位,不发生倾斜移位。
2.钻机钻孔(1)钻机进场后,应根据桩长来安装钻塔及钻杆,钻杆连接应牢固,每施工2~3 根桩后,应对钻杆连接处进行紧固。
CFG(水泥粉煤灰碎石桩)施工工艺
CFG(水泥粉煤灰碎石桩)施工工艺CFG桩,又称水泥粉煤灰碎石桩。
6。
2.1施工准备(1)施工前应具备下列资料和条件1)建筑物场地工程地质报告和必要的水文资料;2)CFG桩布桩图,并应注明桩位编号,以及设计说明和施工说明;3)建筑物场地邻近的高压电缆、电话线、地下管线、地下构筑物及障碍物等调查资料;4)建筑物场地的水准控制点和建筑物位置控制坐标等资料;50具备“三通一平"条件.(2)施工技术措施1)确定施工机具和配套设施;2)编制材料供应计划,标明所用材料的规格、质量要求和数量;3)试成孔应不少于2个,以复核地质资料以及设备、工艺是否合适,核定选用的技术参数;4)按施工平面图放好桩位;5)确定施打顺序及桩机行走路线;6)施工前,施工单位放好桩位、CFG桩的轴线定位点及测量基线,并由监理、业主复核6.2.2材料和质量要求(1)水泥根据工程特点,所处环境以及设计、施工的要求,选用强度等级为PS32。
5以上的水泥.施工前,对所用水泥应检验其初终凝时间、安定性和强度,作为生产控制和进行配合比设计的依据,必要时,应检验水泥的其他性能。
水泥应按规定堆放在防雨、防潮的水泥库内.(2)褥垫层材料褥垫层材料宜选用中砂、粗砂、碎石或级配碎石等,最大粒径不宜大于30mm,不宜选用卵石,卵石咬合力差,施工扰动容易使褥垫层厚度不均匀.(3)碎石碎石粒径20~50mm,松散密度1。
39t/m3,杂质含量小于5%。
(4)石屑粒径2。
5~10mm,松散密度1.47t/m3,杂质含量小于5%。
(5)粉煤灰粉煤灰应选用Ⅲ级或Ⅲ级以上等级粉煤灰。
6。
2。
3施工工艺CFG桩复合地基技术采用的施工方法很多,该工程采用振动沉管灌注成桩,桩尖采用钢筋混凝土预制桩尖。
(1)工艺流程(2)施工要点施工前应按设计要求由试验室进行配合比试验,施工时按配合比配制混合料,振动沉管灌注成桩的坍落度宜为30~50mm,振动沉管灌注成桩后桩顶浮浆厚度小于200mm。
水泥粉煤灰碎石桩
水泥粉煤灰碎石桩(CFG 桩)施工工艺2.13.1 工艺概述水泥粉煤灰碎石桩(CFG 桩)桩体原材料采用碎石、石屑、粉煤灰、水泥、外加剂混合而成,按设计文件提供的混合料强度进行配比设计。
常用长螺旋钻机取土、管内泵压混合料灌注成桩或振动沉管灌注成桩两种施工工法。
水泥粉煤灰碎石桩(CFG 桩)适用黏性土、粉土、砂性土、杂填土及湿性黄土等地基地基加固。
2.13.2 作业内容1.原地面处理;2.测量放样;3.钻机就位;4.钻孔或沉管;5.泵压灌注混合料或投料拔管;6.成桩检测及验收。
2.13.3 质量标准及验收方法1.CFG 桩质量标准、检验数量及检验方法见表2.13.3-1。
表 2.13.1-1 CFG 桩质量样标准、检验数量及检验方法2.CFG 桩施工允许偏差、检验数量及检验方法见表 2.13.3-2。
表 2.13.3-2 CFG 桩施工允许偏差、检验数量及检验方法2.13.4 工艺流程图CFG 桩施工工艺流程见图 2.12.4。
(a) 振动沉管法(b) 长螺旋钻管内泵压法图 2.13.4 CFG 桩施工工艺流程图2.13.5 工艺步骤及质量控制说明一、原地面处理1.对原地面进行清理和整平,将路基范围内原地面上淤泥、树根、草皮、腐植土等全部挖除,为旋喷桩施工做好场地平整。
2.做好临时排水设施,疏干场内积水,使周边水不再进人场内,雨水、渗水随时排出。
3.做好临时储备材料及设备场地。
4.完成现场便道及临时用水、用电工程。
二、测量放样根据设计提供的控制点,采用全站仪放出高压旋喷桩区域的控制桩,然后使用钢卷尺根据桩距传递放出桩位位置,用小竹签做好标记,并撒白灰标识,确保桩机准确就位。
三、钻机就位钻机就位必须平整、稳固,确保在施工中不会发生倾斜、移动。
钻杆应垂直对准桩位中心,桩位偏差应控制在 5cm 以内;钻杆垂直度控制采用在钻架上两个相互垂直方向上挂垂球的方法测量。
每根桩施工前均要由旁站人员进行桩位对中及垂直度检查,确保 CFG 桩垂直度偏差不大于 1%,检查合格后方可开钻,并记录好桩位偏差和垂直度。
CFG桩施工工艺及控制措施
CFG桩施工工艺及控制措施cfg桩是水泥粉煤灰碎石桩的简称,由水泥、粉煤灰、碎石、砂加水拌和制成的一高粘结强度桩。
多用于处理黏性土、粉土、砂土和已自重固结的素填土等地基。
受力和变形特性与素混凝土桩相似。
1、施工方法(1)施工准备①清理表层种植土,平整场地,做好地表排水系统。
②技术人员根据设计图放出每根cfg桩的具体位置,并用竹桩标记,并撒石灰画圈。
因cfg桩灌注完成后要截除桩头约50cm,故对地面进行抄平,计算出每桩钻进深度。
③施工前进行工艺性试验,数量为2根,以复核地质资料以及设备、工艺、施工顺序,确定材料选择、混合料配合比、坍落度、成孔时间、搅拌时间、拔管速度等各项工艺参数,并报现场监理审查签认后作为施工依据。
(2)钻机就位cfg桩施工从路基中心往两侧施工,移动钻机至设计桩位,利用桩机塔身前后和左右垂直标杆检查塔身导杆,校正位置,使钻杆垂直对准桩中心。
钻杆的垂直度偏差不应大于1%,桩位偏差不大于5cm。
设计要求保护桩长大于50cm,桩径不小于设计值。
(3)钻进成孔钻孔开始时,关闭钻头阀门,向下移动钻杆至钻头接触至地面时,启动电机钻入,钻进时应先慢后快。
在遇到较硬土层,钻杆出现摇晃,进尺困难时,应放慢速度,直至钻至设计标高。
钻杆上应作好钻进长度标记,当标记处与地面持平时,钻杆就达到设计标高。
整个钻进过程中应注意保持钻机稳定,避免倾斜和错位。
(4)灌注及拔管混合料采用罐车运输,泵送。
混合料的泵送量按试桩确定的数量进行,泵送时不得停泵待料。
当钻杆芯管充满混合料后开始拔管,严禁先提管后泵料。
钻杆应静止提拔,施工中应严格按工艺试验确定并经现场监理批准的参数控制拔管速度和混合料泵送量,并保证连续提拔,连续供料,拔管速度为每分钟2~3m。
(5)成桩当钻杆拔出地面,确认成桩符合设计要求后用湿粘土封顶,然后移机继续下一根桩施工。
施工过程中,应密切关注地面隆起及桩顶浮浆情况,防止挤压造成断桩。
钻机到位后,技术人员要重新做“桩机就位”的各项工作,保证桩位准确。
水泥粉煤灰碎石桩施工工艺
水泥粉煤灰碎石桩施工工艺
水泥粉煤灰碎石桩是一种广泛应用于土建工程中的桩基施工工艺。
具体工艺如下:
1. 地面处理:首先对施工场地进行清理和平整,确保施工区域无杂草、无障碍物。
2. 确定桩位:按照设计要求和图纸确定桩基位置,并进行标志。
3. 桩孔开挖:利用土方机械或人工开挖桩孔,桩孔的直径和深度要符合设计要求。
4. 桩孔清理:将桩孔内的杂物、泥浆等清理干净,确保桩孔壁面光洁。
5. 碎石填充:将碎石投入桩孔中,采用合适的方法和设备进行填充,并在填充过程中进行浇水和夯实,使碎石密实。
6. 粉煤灰注入:在碎石填充后,利用泵车将粉煤灰注入桩孔中,注入的粉煤灰要充满整个桩孔,并进行充分压实。
7. 水泥灌注:在粉煤灰固化后,将水泥通过泵车注入桩孔中,确保水泥均匀分布,并进行充分压实。
8. 桩顶处理:在水泥灌注完成后,进行桩顶处理,如修整平整、加装钢筋等。
9. 养护与验收:对施工完成的水泥粉煤灰碎石桩进行养护,并及时进行验收。
总的来说,水泥粉煤灰碎石桩施工工艺包括桩位确定、桩孔开挖、桩孔清理、碎石填充、粉煤灰注入、水泥灌注、桩顶处理、养护与验收等步骤。
这种施工工艺在土建工程中应用广泛,可以提高桩基的承载力和稳定性。
水泥粉煤灰碎石桩施工方案及技术措施
水泥粉煤灰碎石桩施工方案及技术措施本工程水泥粉煤灰碎石桩直径60cm,共979支,试验桩30支.5。
1、土材质要求桩体主体材料为碎石,应符合设计级配要求;选用的水泥、粉煤灰、及外加剂等原材料应符合设计要求,并按相关规定进5.2、施工工艺流程及技术要求1、施工准备(1)核查地质资料,结合设计参数,选择合适的施工机械和施工方法。
(2)进行满足桩体设计强度的配合比试验,确定各种材料的施工用配比。
(3)平整场地,清除障碍物,挖除地表植物根系,标记处理场地范围内地下构造物及管线,并将场地整平,整平标高=设计桩顶标高+0。
5m,地表碾压至K30≥60MPa/m。
(4)测量放线,定出控制轴线、打桩场地边线并标识。
(5)施工前清除地表耕植土,进行成桩工艺试验,确定施工工艺和参数.2、施工机械准备施工机械一般用选用长螺旋钻机、振动沉管机.施工机械的选择应符合地质、环保等要求。
3、施工顺序CFG桩施工一般优先采用间隔跳打法,也可采用连打法.具体的施工方法由现场试验来确定.连打法易造成邻桩被挤碎或缩颈,在粘性土中易造成地面隆起;跳打法不易发生上述现象,但土层较硬时,在已打桩中间补打新桩,可能造成已打桩被振裂或振断。
在软土中,桩距较大可采用隔桩跳打,但施工新桩与已打桩时间间隔不少于7d;在饱和的松散粉土中,如桩距较小,不宜采用隔桩跳打;全长布桩时,应遵循由“由一边向另一边"的原则。
4、长螺旋钻管内泵压混合料灌注施工工艺施工步骤(1)CFG桩钻机就位后,应用钻机塔身的前后和左右的垂直标杆检查塔身导杆,校正位置,使钻杆垂直对准桩位中心,确保CFG桩垂直度容许偏差不大于1%。
(2)混合料搅拌混合料搅拌要求按配合比进行配料,计量要求准确,拌合时间不得少于1min。
混合料加水量和坍落度(设计要求长螺旋钻管内泵压混合料法施工时,坍落度控制在16~20cm)根据采用的施工方法按工艺试验确定并经监理工程师批准的参数进行控制。
水泥粉煤灰碎石桩施工方案
水泥粉煤灰碎石桩施工方案水泥粉煤灰碎石桩施工方案建设单位:DY施工单位:XXX一、施工前准备工作在施工前,需要对施工现场进行勘察和测量,确定桩的位置和深度,并清理施工现场,保证施工安全。
二、施工材料和设备2.1 材料本工程所使用的材料包括水泥、粉煤灰、碎石等。
2.2 设备本工程所使用的设备包括挖掘机、混凝土搅拌机、打桩机等。
三、施工工艺3.1 桩基础的施工根据勘测结果和设计要求,确定桩的位置和深度,然后使用挖掘机进行挖掘,将桩的位置挖出,然后使用打桩机进行打桩。
3.2 混凝土的浇筑在打桩完成后,需要进行混凝土的浇筑,将混凝土搅拌均匀后,使用混凝土搅拌机进行浇筑。
3.3 碎石的填充在混凝土浇筑完成后,需要进行碎石的填充,将碎石填充到混凝土上方,使其与混凝土紧密结合。
四、施工安全措施在施工过程中,需要注意施工安全,采取必要的措施,保证施工人员的安全。
五、施工质量控制在施工过程中,需要对施工质量进行控制,保证施工质量符合设计要求。
六、施工进度安排根据工程进度和施工计划,合理安排施工进度,保证工程按时完成。
七、施工总结在施工完成后,需要对施工过程进行总结,分析存在的问题,并提出改进措施,以提高施工质量和效率。
一、工程概况本工程为某市某区道路改造工程的一部分,包括道路路基加固和桥梁基础加固。
本次施工内容为桥梁基础加固,施工地点位于某市某区XX路上,桥梁跨越某河流,桥墩数量为4座,桥墩高度为3.5米。
二、方案编制依据本方案编制依据《桥梁工程施工质量验收规范》( 63-2019)和《桥梁工程施工组织设计规范》(/T 336-2018)等相关标准和规范。
三、施工准备1.组织施工前,应对施工现场进行勘察,了解地形、地质、气象等情况,并制定相应的施工方案。
2.组织施工前,应对施工机械设备进行检查和维护,确保施工机械设备处于良好的工作状态。
3.组织施工前,应对施工人员进行技术交底,明确各自的职责和操作规程。
四、作业条件1.施工现场应保持干燥,无积水和泥浆。
1.2.6水泥粉煤灰碎石桩施工工艺
UDCXX 企业标准 QB/XX 01011—2020水泥粉煤灰碎石桩施工技术规程2020-01-05 发布 2020-02-01 实施XXX 有限公司 发布PXX企业标准水泥粉煤灰碎石桩施工技术规程QB/XX 01011 – 2020主编部门:XX有限公司施行日期:2020年02月01日2020北京水泥粉煤灰碎石桩施工技术规程水泥粉煤灰碎石桩是在碎石桩的基础上,掺入适量石屑、粉煤灰和少量水泥,加水拌合后制成的一种具有一定强度的桩体。
这种桩的特点是:改变桩长、桩径、桩距等设计参数,可使承载力在较大范围内调整;有较高的承载力,承载力提高幅度在250%~300%,对软土地基承载力提高更大;沉降量小,变形稳定快;工艺性好,桩体材料具有良好的流动性与和易性,灌注方便,易于控制施工质量;可节约大量水泥、钢材,可利用工业废料,降低工程费用,与预制钢筋混凝土桩加固相比,可节省投资30%~40%。
本工艺标准适用于多层和高层建筑工程地基,如砂土、粉士、松散填土、粉质粘土、粘土、淤泥质粘土等的处理工程。
1 材料要求1.0.1 碎石粒径为20~50mm,松散密度为1.39t/m³,杂质含量小于5%。
1.0.2 石屑粒径为2.5~10mm,松散密度为1.47t/m³,杂质含量小于5%。
1.0.3 粉煤灰利用III级粉煤灰。
1.0.4 水泥用P.O42.5级普通硅酸盐水泥,新鲜无结块。
1.0.5 混合料配合比根据拟加固场地的土质情况及加固后要求达到的承载力而定。
水泥、粉煤灰、碎石混合料按抗压强度相当于C7~C12低强度等级混凝土,密度大于2000kg/m³。
掺加最佳石屑率(石屑率量与碎石和石屑总重量之比)约为25%左右情况下,当W/C(水与水泥用量之比)为1.01~l.47,F/C(粉煤灰与水泥重量之比)为1.02~1.65,混凝土抗压强度约为8.8~14.2MPa。
2 主要机具设备2.0.1 桩成孔、灌注一般采用振动式沉管打桩机架,配DZJ90型变矩式振动锤。
