大河脉冲阀介绍
脉冲阀原理
![脉冲阀原理](https://img.taocdn.com/s3/m/c29d93444b7302768e9951e79b89680203d86be2.png)

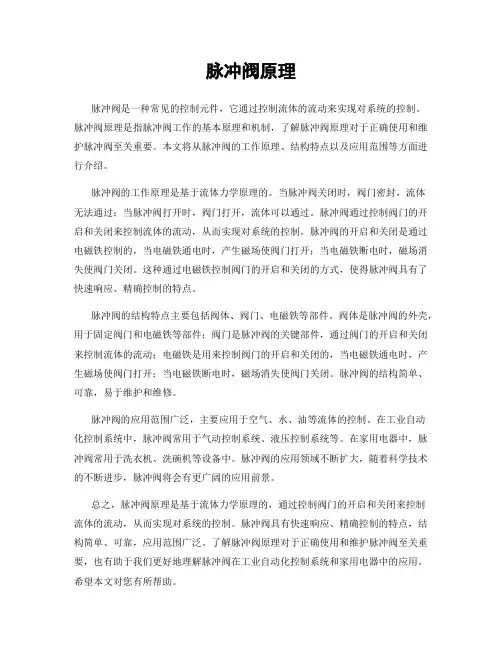

脉冲阀原理脉冲阀是一种常见的控制元件,它通过控制流体的流动来实现对系统的控制。
脉冲阀原理是指脉冲阀工作的基本原理和机制,了解脉冲阀原理对于正确使用和维护脉冲阀至关重要。
本文将从脉冲阀的工作原理、结构特点以及应用范围等方面进行介绍。
脉冲阀的工作原理是基于流体力学原理的。
当脉冲阀关闭时,阀门密封,流体无法通过;当脉冲阀打开时,阀门打开,流体可以通过。
脉冲阀通过控制阀门的开启和关闭来控制流体的流动,从而实现对系统的控制。
脉冲阀的开启和关闭是通过电磁铁控制的,当电磁铁通电时,产生磁场使阀门打开;当电磁铁断电时,磁场消失使阀门关闭。
这种通过电磁铁控制阀门的开启和关闭的方式,使得脉冲阀具有了快速响应、精确控制的特点。
脉冲阀的结构特点主要包括阀体、阀门、电磁铁等部件。
阀体是脉冲阀的外壳,用于固定阀门和电磁铁等部件;阀门是脉冲阀的关键部件,通过阀门的开启和关闭来控制流体的流动;电磁铁是用来控制阀门的开启和关闭的,当电磁铁通电时,产生磁场使阀门打开;当电磁铁断电时,磁场消失使阀门关闭。
脉冲阀的结构简单、可靠,易于维护和维修。
脉冲阀的应用范围广泛,主要应用于空气、水、油等流体的控制。
在工业自动化控制系统中,脉冲阀常用于气动控制系统、液压控制系统等。
在家用电器中,脉冲阀常用于洗衣机、洗碗机等设备中。
脉冲阀的应用领域不断扩大,随着科学技术的不断进步,脉冲阀将会有更广阔的应用前景。
总之,脉冲阀原理是基于流体力学原理的,通过控制阀门的开启和关闭来控制流体的流动,从而实现对系统的控制。
脉冲阀具有快速响应、精确控制的特点,结构简单、可靠,应用范围广泛。
了解脉冲阀原理对于正确使用和维护脉冲阀至关重要,也有助于我们更好地理解脉冲阀在工业自动化控制系统和家用电器中的应用。
希望本文对您有所帮助。
电磁脉冲阀的分类和使用注意事项
![电磁脉冲阀的分类和使用注意事项](https://img.taocdn.com/s3/m/4303db35fe00bed5b9f3f90f76c66137ef064f56.png)
电磁脉冲阀的分类和使用注意事项电磁脉冲阀系列产品在除尘领域中生产使用多年,起到了非常关键的作用,它是专门为了脉冲袋式除尘器的配套使用而设计的产品,是脉冲袋式除尘器清灰喷吹系统的压缩空气的"开关'。
电磁脉冲阀的分类:1、直角式电磁脉冲阀直角式电磁脉冲阀又叫做DMF-Z型电磁阀,它的阀体进出口成直角,直接受电信号控制,直角式电磁脉冲阀适合于储气筒与除尘器喷吹管的安装连接。
能保证气体畅通,能提供符合要求的脉冲气流。
2、淹没式电磁脉冲阀淹没式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀,为嵌入式阀,它直接安装在气包上,具有更好的流通特性。
压力损失有所下降,能在气源压力较低的工作场合提供符合要求的脉冲气流。
3、直通式电磁脉冲阀直通式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀,其进出口之间夹角为180,它的进出口中心在同一直线,其进气口与储气管连接,出气口与喷吹管连接,保证气流畅通,能提供符合要求的脉冲气流。
电磁脉冲阀的环境要求1、根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便。
2、环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀。
3、在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀电磁阀。
4、电磁脉冲阀的电源条件。
5、电源电压波动通常交流选用+%10%.-15%,直流允许%10左右,如若超差,须采取稳压措施或提出特殊订货要求。
6、环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀。
7、环境的zui高和zui低温度应选在允许范围之内,如有超差需作特殊订货提出。
电磁脉冲阀安装使用注意事项:1、开箱后应先检查使用说明书、出厂合格证、装箱清单是否齐全。
再按清单核对产品名称、型号是否相符,对照铭牌是否与订货单相符。
若缺损或不符,应及时与厂家设法解决。
2、当电磁阀发生故障时,为了及时隔离和便于维修,建议安装旁通(旁路)装置。
3、安装前请*吹扫气包及管路,以避免异物损伤膜片造成电磁阀失灵。
淹没式脉冲阀工作原理
![淹没式脉冲阀工作原理](https://img.taocdn.com/s3/m/f9347767cdbff121dd36a32d7375a417866fc187.png)
淹没式脉冲阀工作原理
淹没式脉冲阀是一种用于控制气体或液体流动的设备。
它的工作原理主要包括以下几个步骤:
1. 初始状态:脉冲阀处于关闭状态,阀门位置与阀座完全接触,阻止气体或液体流动。
2. 入口压力上升:当脉冲管道或管道系统中的入口压力上升时,压力作用在阀门上方并逐渐增加。
3. 阀门提升:当入口压力超过阀门受力的平衡点时,阀门开始受到上升力的作用,它会逐渐离开阀座。
4. 气体或液体流动:当阀门提升到一定高度时,入口压力会迅速推动气体或液体通过阀门并进入管道系统。
这种脉冲效应会在阀门关闭前持续一段时间。
5. 阀门关闭:当入口压力下降到一定程度时,阀门会受到阀座和弹簧等力的作用重新关闭。
这样就停止了气体或液体的流动。
需要注意的是,淹没式脉冲阀的工作原理与压力和力的平衡状态密切相关。
当入口压力超过一定程度时,阀门会打开并允许流体流动;当压力下降到一定程度时,阀门会关闭。
这种工作原理使得淹没式脉冲阀在控制流体流动方面非常有效。
脉冲阀工作原理
![脉冲阀工作原理](https://img.taocdn.com/s3/m/daceba5bf4335a8102d276a20029bd64793e624f.png)
脉冲阀工作原理1. 引言脉冲阀是一个常用的控制装置,用于调节和控制流体的流动。
在工业自动化系统中,脉冲阀被广泛应用于气动和液压系统中,其工作原理影响了设备和系统的性能。
本文将深入探讨脉冲阀的工作原理,并介绍其在工程中的应用。
2. 脉冲阀的结构脉冲阀通常由以下几个主要部分组成: 1. 驱动装置:用于提供阀门操作的能量,如电动、气动或液压驱动系统。
2. 阀门:通过开启或关闭来控制流体的流动。
脉冲阀通常采用膜片阀门或活塞阀门。
3. 控制设备:通过信号控制阀门的开启和关闭。
常见的控制设备包括电磁阀、气动阀等。
4. 排气装置:用于排放流体或释放压力。
3. 脉冲阀的工作原理脉冲阀的工作原理可以概括为以下几个步骤: 1. 状态检测:通过控制设备检测系统的状态,确定是否需要进行流体控制。
2. 信号传输:根据系统状态,控制设备发送信号给驱动装置,通知其开启或关闭阀门。
3. 阀门操作:驱动装置接收到信号后,通过执行机构操作阀门,控制流体的流动。
4. 流体控制:阀门的开启和关闭改变了流体通道,从而控制了流体的流量和压力。
5. 状态反馈:通过传感器或控制设备,检测阀门的操作状态,并将反馈信息传递给系统,实现闭环控制。
4. 脉冲阀的应用脉冲阀的应用范围非常广泛,以下是一些典型的应用场景: 1. 喷墨打印机:脉冲阀用于控制墨水喷射的频率和强度,实现高质量的打印效果。
2. 空气压缩机:脉冲阀用于控制压缩机的工作周期和气缸的压力,以实现高效的能量转换。
3. 水处理设备:脉冲阀用于控制水处理系统中的阀门和泵,以实现水的净化和循环利用。
4. 液压设备:脉冲阀用于控制液压系统的流量和压力,实现精确的动力控制。
5. 化工装置:脉冲阀用于控制化工生产中的液体流动和反应过程,以保证产品的质量和安全。
5. 脉冲阀的优势和挑战脉冲阀作为控制装置,具有以下优势: - 快速响应:脉冲阀可以在短时间内完成开关动作,实现快速的流体控制。
大河脉冲阀介绍
![大河脉冲阀介绍](https://img.taocdn.com/s3/m/28d9c4ae7f1922791788e83f.png)
大河韩国因为专业所以优越Quality People Makes Quality Products产品应用广泛韩国大河公司成立于1976年,是世界最大的脉冲阀制造商之一,年生产250,000只脉冲阀,并出口到46个国家中国唯一受权总代理商:艾尼科环保技术有限公司国内办事处及省级区域代理商艾尼科环保(韩国大河)北京办事处江苏代理商:无锡唐鼎商贸有限公司大河分公司大河公司提供全套布袋除尘器控制配件电磁脉冲阀时序控制器电磁阀组电磁脉冲阀快速接头防爆控制器文氏管大河产品全部通过ISO-9001及欧美CE/UL认证大河有B、C、F、M四大类型四十多种型号脉冲阀可供选择直角式脉冲阀B型接口脉冲阀:螺纹接口C型接口脉冲阀:快速接头F型接口脉冲阀:法兰接口淹没式脉冲阀:M型大河脉冲阀的编号规则TH-4460-B 大河4:整体电磁阀5:电磁阀遥控4:双膜片8:单膜片管径:20、25、30、40、50、60、75mmB:螺纹型C:快接型F:法兰型M:淹没型脉冲阀采用铝合金压模铸造而成,阀体表面经过深加工和防腐镀膜处理。
阀体表面平滑美观,内部无气泡,接口无毛刺。
螺纹光滑清晰,进出口标志明确清晰。
阀体承受1.2MPa压力无卸压露气现象,无裂纹。
性能可靠,工作寿命超过100万次周期以上(实验室测试可达300万次周期)。
高压气流流动性能良好,喷吹量大。
脉冲阀开启压力≥0.08MPa/cm2,响应时间≤0.03s ,膜片开闭迅速。
耐温性能优越,可在-30℃~+100℃环境温度中工作,气体最大设计温度为110℃对于高温环境,可选用耐高温Viton膜片,耐温可达198 ℃以上。
直角式脉冲阀进、排气接口螺纹采用Rc标准,装配方便,易于维护。
磁芯套管分别采用导磁及非导磁材质制成,分为上下两部分,以降低电磁阀发热量,延长使用寿命。
磁芯套管表面光滑、垂直度优良。
磁芯套管内的弹簧抗疲强度高。
电磁阀采用DIN插座标准连接。
电磁阀在承受频率为35Hz、全幅值在3mm 历时60min的振动时仍处于正常工作状态。
脉冲阀工作原理
![脉冲阀工作原理](https://img.taocdn.com/s3/m/2f87c33ef56527d3240c844769eae009581ba2e6.png)
脉冲阀工作原理
脉冲阀是一种常见的控制阀,其作用是通过脉冲信号控制气流或流体的通断。
其工作原理主要包括以下几个方面:
1. 电磁阀控制:脉冲阀通常由一个电磁阀组成。
当电磁阀通电时,在其内部会形成一个磁场。
这个磁场会改变阀芯的位置,从而控制阀门的开合。
当电磁阀断电时,磁场消失,阀芯会返回原位,使阀门关闭。
2. 控制信号:脉冲阀的控制信号通常是一个脉冲信号,通过改变脉冲信号的频率、宽度或幅度,可以调节阀门的开合程度。
例如,增加脉冲信号的频率可以使阀门开启时间变长,从而增加气流或流体的通量。
3. 充放气方式:脉冲阀充放气方式有两种常见的类型,分别为单向充放气和双向充放气。
单向充放气即阀门只有一个充气端和一个放气端,通过控制阀芯位置的变化从而实现气流或流体的通断。
双向充放气则可以通过改变阀芯的位置使充气端和放气端互换,从而实现气流或流体的反向流动。
4. 阀芯设计:脉冲阀的阀芯通常为柱状或圆柱形状,阀芯上有孔洞用于控制气流或流体的通断。
当阀芯移动时,孔洞可以与进气或出气口对应,从而控制气流或流体的流动。
总的来说,脉冲阀通过电磁阀控制阀门的开合,通过脉冲信号调节阀门的开合程度,通过不同的充放气方式和阀芯设计实现气流或流体的通断。
它在工业控制和流体控制中有广泛应用。
脉冲阀工作原理
![脉冲阀工作原理](https://img.taocdn.com/s3/m/9237a7f18ad63186bceb19e8b8f67c1cfbd6ee76.png)
脉冲阀工作原理
脉冲阀是一种用于控制气体或液体流动的装置,它的工作原理是通过
改变阀门内部的压力来控制阀门的开关状态。
脉冲阀由电磁铁、活塞、弹簧、密封圈和阀体等组成。
当电磁铁通电时,产生磁场吸引活塞向上运动,使得密封圈与阀体分离,从而允许
气体或液体通过阀门。
当电磁铁断电时,弹簧会将活塞压回原位,密
封圈与阀体重新接触,从而关闭阀门。
脉冲阀通常用于气动输送系统中,例如水泥输送系统。
在这种应用中,脉冲阀可以控制气体在管道中的流动方向和速度,并且可以确保粉末
或颗粒物料在输送过程中不受损坏。
此外,在工业自动化领域中也经常使用脉冲阀来控制流量。
例如,在
液压系统中,脉冲阀可以通过改变液压油的流量来控制机器的运行速
度和方向。
总之,脉冲阀是一种重要的控制装置,它通过改变内部压力来控制气
体或液体的流动,适用于各种工业应用中。
脉冲阀工作原理
![脉冲阀工作原理](https://img.taocdn.com/s3/m/973725e827fff705cc1755270722192e4536581f.png)
脉冲阀工作原理
脉冲阀是一种用于控制气体流动的阀门,其工作原理基于脉冲信号的控制。
脉冲阀广泛应用于工业自动化、环保设备、医疗设备等领域。
脉冲阀由电磁铁、阀门和脉冲控制器三部分组成。
当脉冲控制器输出脉冲信号时,电磁铁会受到激励,产生磁场,使得阀门打开或关闭,控制气体的流量。
具体来说,当脉冲控制器输出高电平时,电磁铁会被激励,产生磁场,使得阀门打开,气体通过阀门流出。
当脉冲控制器输出低电平时,电磁铁不再受到激励,磁场消失,阀门关闭,气体停止流动。
脉冲阀的工作原理非常简单,但是其在工业自动化控制中的应用非常广泛。
例如,在气动输送、过滤器清灰、喷涂设备等领域中,都需要使用脉冲阀来控制气体流动。
同时,在医疗设备中,脉冲阀也被用于控制呼吸机等设备中的气体流量。
脉冲阀的优点在于其控制精度高、响应速度快、可靠性高等特点。
同时,脉冲阀还可以根据不同的工作场合和需求进行定制,满足不同的应用要求。
脉冲阀是一种重要的气体控制装置,其工作原理简单、控制精度高、应用广泛,成为了工业自动化、环保设备、医疗设备等领域中不可
或缺的一部分。
脉冲阀的结构及工作原理
![脉冲阀的结构及工作原理](https://img.taocdn.com/s3/m/c6e114e2b8f3f90f76c66137ee06eff9aff84949.png)
脉冲阀的结构及工作原理脉冲阀的工作要求:工作压力:Z型阀:0.4~0.6Mpa Y型阀:0.2~0.6Mpa ZM型阀:0.4~0.6Mpa工作介质:环境空气中无腐蚀介质气源介质:温度<55?,经除油、水处理,过滤精度<5μm压力可调的洁净气体电压:DC24V、(AC220V/50HZ)电流:0.8A (0.05A)使用环境:1、温度:-25?~55?55?~180?2、空气的相对湿度不超过85%3、防护等级符合IP64膜片寿命:100万次脉冲阀寿命: 规范安装、正确使用、合理维护淹没脉冲阀的条件下使用五年直角脉冲阀编辑本段脉冲阀的工作原理直角脉冲阀原理图脉冲阀分为直角脉冲阀和埋没式脉冲阀直角脉冲阀工作原理如右图所示:高压气从进气口接入,进入下气室,1、当脉冲阀未得电时,气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室,由于阀芯在弹簧的作用下堵住泄压孔,气体不会排出,令减压室和下气室的压力一致,而在弹簧作用下,膜片将喷吹口堵住,气体不会冲出。
2、当脉冲阀得电时,阀芯在电磁力作用下向上抬起,泄压孔打开,气体喷出,由于恒压管道节流孔的作用,泄压孔的流出速度大于减压室恒压管气体的流入速度,令减压室压力低于下气室的压力,下气室的气体将膜片顶起,打开喷吹口,进行气体喷吹。
埋没式脉冲阀工作原理埋没式脉冲阀如右图所示:其结构和直角脉冲阀基本一致,只是没有进气口,直接以气包作为它的下气室,其原理也是一样: 当脉冲阀未得电时,气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室,由于阀芯在弹簧的作用下堵住泄压孔,气体不会排出,令减压室和气包的压力一致,而在弹簧作用下,膜片将喷吹口堵住,气体不会冲出。
2、当脉冲阀得电时,阀芯在电磁力作用下向上抬起,泄压孔打开,气体喷出,由于恒压管道节流孔的作用,泄压孔的流出速度大于减压室恒压管气体的流入速度,令气包压力低于下气室的压力,气包的气体将膜片顶起,打开喷吹口,进行气体喷吹。
脉冲阀的工作原理解析
![脉冲阀的工作原理解析](https://img.taocdn.com/s3/m/aa0dcbaa541810a6f524ccbff121dd36a32dc415.png)
脉冲阀的工作原理解析脉冲阀是一种常见的电磁控制阀门,其工作原理基于电磁力的作用。
本文将深入探讨脉冲阀的工作原理和相关方面,帮助读者更全面地理解脉冲阀的原理和应用。
一. 脉冲阀的基本原理脉冲阀由电磁线圈和阀体组成。
当通电时,电磁线圈内产生磁场,使得阀体上的活动部件受到吸引力。
活动部件通常是一个磁性铁芯或磁性膜片,通过与阀体上的开口匹配,控制流体的通断。
二. 脉冲阀的工作流程1. 起始状态:当脉冲阀处于断电状态时,活动部件通常会被一个弹簧保持在关闭状态。
此时,流体无法通过阀体中的通道,流动被阻断。
2. 通电过程:当电流通过电磁线圈时,线圈内的磁场会对活动部件产生吸引力。
活动部件会移动到阀体上的开口位置,使得通道打开,流体开始流动。
这个过程是通过电流的产生和磁场的变化来实现的。
3. 保持状态:一旦活动部件到达打开位置,即使停止通电,阀体仍然保持打开状态。
这是因为活动部件在打开位置时,可以通过阀体上的磁场吸引力和自身重力或弹簧力的平衡来保持稳定。
脉冲阀是一种保持型的电磁阀门。
4. 断电过程:当需要关闭脉冲阀时,只需切断电源。
断电后,活动部件会受到弹簧力的作用,返回到关闭位置,阀体中的通道被堵塞,流体停止流动。
三. 脉冲阀的应用脉冲阀广泛应用于各种领域,常见的应用包括空气压缩机、喷墨打印机、气体处理系统等。
由于脉冲阀的开启和关闭速度非常快,且能够保持较高的密封性能,因此在需要频繁开闭和高精度流控的场合得到广泛的应用。
四. 脉冲阀在实际工作中的问题与解决方案虽然脉冲阀具有很多优点,但在实际工作中也存在一些问题。
脉冲阀在高速开关过程中会产生电磁干扰和振动,可能会对周围电子设备造成影响。
当流体中存在颗粒物时,容易导致阀芯卡阻或堵塞现象。
针对这些问题,可以通过以下方式来解决:1. 使用屏蔽电磁线圈和阻尼材料,减少电磁干扰和振动;2. 对于含有颗粒物的流体,增加过滤器,防止颗粒物进入阀体,定期清洗过滤器和阀体。
五. 总结在本文中,我们深入探讨了脉冲阀的工作原理和相关方面。
脉冲阀参数
![脉冲阀参数](https://img.taocdn.com/s3/m/56ed1b0ee55c3b3567ec102de2bd960590c6d996.png)
脉冲阀参数
脉冲阀的参数主要包括以下几个方面:
1.额定电压:脉冲阀的额定电压一般为AC220V或DC24V,选择时应根据实际需求进行选择。
2.工作电流:脉冲阀的工作电流是指其在工作状态下的电流大小,一般为0.8A、1A、1.5A等,需根据实际需要进行选择。
3.工作温度:脉冲阀的工作温度一般为-5℃到55℃之间,不同规格的脉冲阀的工作温度可能会有所变化。
4.防护等级:脉冲阀的防护等级一般为IP65\~IP67,主要针对其能否承受水、油、尘等物质浸泡进行划分。
此外,还有工作压力、电源电压、介质类型、接口尺寸、响应时间、噪音等级和防护等级等参数。
请注意,具体参数可能会因产品型号和生产厂家而有所不同。
因此,在选择脉冲阀时,建议直接联系厂家或销售商,获取最准确的产品信息和参数。
脉冲阀的工作原理
![脉冲阀的工作原理](https://img.taocdn.com/s3/m/a56f66674a35eefdc8d376eeaeaad1f347931150.png)
脉冲阀的工作原理
脉冲阀是一种流体控制装置,常用于管道系统中,用于控制流体的开启和关闭。
脉冲阀通过电磁力或压力脉动的方式实现对流体的控制。
下面将详细介绍脉冲阀的工作原理。
1.结构组成
脉冲阀由电磁铁、阀体、阀芯和弹簧等组件组成。
电磁铁负责产生电磁力,将阀芯向开启或关闭方向移动。
阀芯是流体控制的关键部件,是通过电磁力或压力脉动来实现对流体控制的。
弹簧则负责恢复阀芯的初始位置。
2.工作原理
2.1电磁控制
当电磁铁通电时,产生的电磁力作用于阀芯上,将阀芯向开启位置移动。
此时,阀芯与阀体之间的密封结构打开,流体可以通过阀体进入管道系统。
当电磁铁停止通电时,弹簧的作用下,阀芯恢复到初始位置,密封结构关闭,流体无法通过阀体。
2.2压力脉动控制
脉冲阀通常也可以通过压力脉动来实现对流体的控制。
当压力脉动到达一定阈值时,阀芯会被迫移动,打开或关闭阀体的密封结构。
当压力脉动停止时,阀芯恢复到初始状态,密封结构关闭。
这种方式下,脉冲阀无需外部电磁力的作用,可以实现自动控制。
3.应用领域
脉冲阀广泛应用于工业自动化系统中的管道控制,常见于气动系统、液压系统以及控制流体的流量、压力相关设备。
例如喷涂设备、灌装机、冷却系统等。
脉冲阀工作原理
![脉冲阀工作原理](https://img.taocdn.com/s3/m/71dee27f86c24028915f804d2b160b4e767f81f1.png)
脉冲阀工作原理
脉冲阀是一种常用于空气压缩系统中的电磁阀,用于控制或切断气体或液体的流动。
其工作原理如下:
1. 结构组成:脉冲阀主要由电磁线圈、磁性铁芯、活塞、弹簧、导管等部件组成。
2. 工作过程:当电磁线圈通电时,磁性铁芯产生磁通量,并通过电磁吸引力将活塞向下拉动。
3. 活塞运动:活塞下行时,阀门打开,气体或液体可以通过导管流动;活塞上行时,阀门关闭,切断气体或液体的流动。
4. 脉冲控制:脉冲阀的开闭过程可以通过控制电磁线圈的通断来实现。
通过控制电磁线圈的通电时间和断电时间的长短,可以调节阀门的开闭频率和开闭时间,从而控制流体的流量和流动模式。
5. 弹簧作用:在电磁线圈通电断电的过程中,弹簧起到回复活塞到初始位置的作用,以确保阀门能够正常关闭。
总结:脉冲阀通过电磁力调节活塞的运动,控制阀门的开闭,从而控制气体或液体的流动。
通过对电磁线圈的通电和断电控制,可以调节阀门的开闭频率和开闭时间,实现对流体的精确控制。
脉冲阀产品使用说明书
![脉冲阀产品使用说明书](https://img.taocdn.com/s3/m/cadf93d5bb4cf7ec4afed0f8.png)
OPTIPOW105 活塞式电磁脉冲阀使用说明书目录一、概述 (3)二、构造和特点 (3)三、技术指标 (4)四、工作原理 (5)五、外形尺寸 (6)六、安装方法 (6)七、常见故障及排除 (9)一、概述电磁脉冲阀是袋式除尘器脉冲清灰振动气流的发生装置,它和脉冲喷吹控制仪组成除尘器的清灰喷吹系统,脉冲喷吹控制仪根据设定发出信号,控制电磁脉冲阀喷吹压缩空气,对滤袋循序(按排或室)进行清灰,使滤袋外壁的粉尘层保持在可控范围内,从而使除尘器达到应有的处理能力和除尘效率。
OPTIPOW105活塞式脉冲阀克服了传统膜片式脉冲阀的缺陷。
阀体尺寸小,使袋式除尘器滤袋间距也相应减少,结构更为紧凑。
与传统膜片式脉冲阀相比可喷吹更多的滤袋,适合长袋脉冲除尘器进一步大型化。
它提供的清灰震动气流能用于各种滤袋(圆袋、扁袋、异形袋、金属纤维袋)、滤筒、陶瓷管和塑烧板等过滤元件的清灰。
脉冲阀的关闭速度可控,能有效地减小滤布与笼骨的碰撞力量,延长滤布的使用寿命。
二、构造和特点OPTIPOW105活塞式电磁脉冲阀的阀体、阀盖采用铝合金压铸制成,经表面处理后,具有良好的防腐蚀性能。
本脉冲阀膜片采用新工艺硫化和复合,活塞采用独创配方的PAGT 工程塑料经特殊工艺加工而成,电磁先导阀选用高效磁性材料和不锈钢隔磁材料组成,各紧固件均采用不锈钢材料制成,具有优良的机械性能。
该电磁脉冲阀设计先进,工艺成熟,装备精良。
具有如下的特点:结构紧凑,喷吹气量大;动作时间和喷吹气量可精确控制;阀体、阀盖压铸致密,表面经特殊工艺处理,提高防腐蚀性能;活塞采用加强型工程塑料制成机械性能稳定;膜片上的密封圈采用进口橡胶制成,韧性好,不泄漏;电磁先导阀吸力大,动作灵敏可靠;阀的开启性能好,在额定电压 85%时能正常开启; 阀的关闭性能好,在0.15MPa 气压时能可靠关闭; 性能稳定可靠,膜片使用寿命达到100万次以上。
三、技术指标1、设计压力 0.2-1.0MPa2、工作压力 0.2-0.6MPa3、喷吹管通径 DN80(3英寸)4、工作介质 洁净压缩空气(符合GB/T13277-91)5、工作电压 DC24V±10%,功率:10W6、使用环境温度 -40℃-125℃7、重量 2kg8、使用寿命 膜片喷吹100万次不同脉冲宽度及喷吹压力下脉冲阀排气量(Nm 3)曲线图:[在10阀气包下测得]00.050.10.150.20.250.30.350.430405060708090100脉冲宽度(ms)排气量(N m 3)0.2MPa 0.3MPa 0.4MPa建议:1、喷吹时间(脉冲宽度) 60-120ms2、间隔时间(脉冲间隔) 60s 以上四、工作原理如图1所示,OPTIPOW105活塞式电磁脉冲阀包括先导部分(1)、阀盖(2)、膜片(3)、O形圈(4)、缓冲环(5)、壳体(6)、活塞(7)。
淹没式脉冲阀工作原理
![淹没式脉冲阀工作原理](https://img.taocdn.com/s3/m/9f8d61c4162ded630b1c59eef8c75fbfc77d942b.png)
淹没式脉冲阀工作原理
淹没式脉冲阀,也称淹没式电磁阀,是一种电动工业阀门,在集尘系统中用于脉冲清灰。
其工作原理如下:
当集尘系统中的滤筒或过滤袋被灰尘覆盖时,需要进行清灰操作。
此时,调度器会发出一个信号,使脉冲阀开始工作。
脉冲阀的阀体中装有一个电磁线圈,当电磁铁通电时,阀体会打开,导致压缩空气通过喷嘴喷出。
喷嘴连接到集尘系统中的压缩空气管道,压缩空气会通过喷嘴喷到过滤袋内部。
由于压缩空气的冲击力,覆盖在过滤袋表面的灰尘会被抖落下来,从而达到清灰的目的。
淹没式脉冲阀的特点是其阀体可以被浸没在清灰气室内,从而消除了气路连接处的泄漏,提高了清灰效率和性能。
在工业生产中,淹没式脉冲阀广泛应用于各类除尘设备中。
杭州大河 PMF 系列 电池供电电磁流量计 (连续型电磁水表) 说明书
![杭州大河 PMF 系列 电池供电电磁流量计 (连续型电磁水表) 说明书](https://img.taocdn.com/s3/m/0c833e64f342336c1eb91a37f111f18583d00c93.png)
PMF系列电池供电电磁流量计 (连续型电磁水表)使用说明书杭州大河科技有限公司特点:●全球首家完成了具有跨时代意义的电池电磁流量转换器,有效的确保“在线测量准确度”。
●首创国际领先的励磁技术,励磁电路简洁,稳定可靠。
●国内首家将“模糊算法”技术应用于“电磁流量计”的测量,具备人工智能的性能。
●国内首家采用电容式技术的空、满管检测技术,杜绝误报警的出现。
●国内首家采用出厂保存设置功能,使仪表各参数万无一失。
●高阻快速响应设计,无失真采集微弱信号和快速反应流量变化,量程比可达100:1。
●具有低电导测量功能。
●具备转换器互换的一致性,无须重新检定参数。
●提供传感器零点修正以及自动校零功能。
中文(英文)友好界面,满足各方使用要求。
特别说明:用户指南出于安全的考虑,下面几点很重要,尤其是标有警告标志的部分,在安装系统前应阅读并理解。
安装、连接、通讯和维护工作必须由有资格的专业人员来操作。
上述专业人员在使用设备前阅读并理解手册中的说明和操作指南,并按照说明进行相关的操作,这点非常重要。
经设备商培训并认证的人员可操作该设备。
安装时,必须确保测量系统连接正确,并与连接图一致。
在应用中,如果管道破裂,现场工作压力或介质可能会对人、环境、设备等造成危险。
我们建议在安装传感器前安装特殊警报系统,如特殊的放 置,防护或安装安全防护装置或者安全阀。
修理和维护只能由经设备制造厂认可的工作人员来操作。
安全声明电池供电为了安全考虑,脉冲输出仅用于设备的检定,使用中应遵循低电压标准。
PMF连续型电磁水表脉冲输出中的绝缘只能是功能性绝缘。
高储能的锂电池是主要电源。
他们根据最高安全度来设计。
然而,如果在电气或机械上的外力可能使其存在潜在的危险。
大多情况下,与额外产生的热量有关。
内压可能造成电池破裂。
因而在操作使用锂电池时应遵守下列基本防范措施:—不要短路、重复充电、过度充电或电极连接错误。
—不要将电池暴露在超过规定温度的环境或投入火中。
电磁脉冲阀工作原理
![电磁脉冲阀工作原理](https://img.taocdn.com/s3/m/73891a0ec950ad02de80d4d8d15abe23482f033d.png)
电磁脉冲阀工作原理
电磁脉冲阀是一种采用电磁力控制的阀门,用于控制流体介质的通断。
其工作原理可以按以下步骤进行解析:
1. 构造:电磁脉冲阀通常由电磁铁、密封材料和阀体三部分组成。
电磁铁由线圈、铁芯和阀杆组成,通过控制线圈通电时产生的电磁力来实现阀杆的运动。
密封材料用于保证阀门的密封性能。
阀体则负责流体介质的通断。
2. 工作步骤:当电磁铁线圈不通电时,阀杆与阀门处于关闭状态。
当线圈通电时,电流通过线圈产生的磁场会使阀杆受到电磁力的作用,向上运动。
3. 通断控制:通常通过控制电磁铁线圈通电时间和电流的大小来控制阀门的通断。
当电磁铁线圈通电时间较短或电流较小时,阀门的通断速度较慢;当电磁铁线圈通电时间较长或电流较大时,阀门的通断速度较快。
4. 功能应用:电磁脉冲阀广泛应用于工业领域的流体控制系统中,例如液压系统、燃气系统、水处理系统等。
通过根据实际需要控制电磁铁的通断状态,可以实现对流体介质的准确控制。
总结来说,电磁脉冲阀通过控制线圈电流的通断来产生电磁力,从而控制阀杆的运动,实现对流体介质的通断控制。
其具有操作简单、控制精确等优点,在许多工业领域中得到广泛应用。
脉冲阀工作原理
![脉冲阀工作原理](https://img.taocdn.com/s3/m/47a579babb0d4a7302768e9951e79b89680268c6.png)
脉冲阀工作原理
脉冲阀是一种常见的控制阀门,其工作原理主要是通过控制脉冲信号的频率和宽度来实现对阀门的开启和关闭。
脉冲阀广泛应用于工业自动化领域,具有响应速度快、精度高、寿命长等优点,因此受到了广泛的关注和应用。
脉冲阀的工作原理可以简单概括为:当控制器发出脉冲信号时,脉冲阀内部的电磁铁会受到电流的作用而产生磁场,进而使阀门的活动部件发生相应的运动,从而实现对介质流动的控制。
具体来说,脉冲信号的频率和宽度决定了阀门的开启和关闭速度,以及介质通过阀门的流量大小。
在实际应用中,脉冲阀通常与传感器、控制器等设备配合使用,通过监测和控制系统的信号来实现对阀门的精确控制。
例如,在液压系统中,脉冲阀可以根据系统的压力、温度等参数来调节阀门的开闭程度,从而实现对液压系统的稳定控制。
脉冲阀的工作原理基于电磁铁的工作原理,其核心部件是电磁铁和阀门活动部件。
当电流通过电磁铁时,电磁铁产生的磁场会使阀门活动部件受到磁力作用而发生运动,从而改变阀门的开闭状态。
通过控制电流的大小和方向,可以精确地控制阀门的运动,实现对介质流动的调节。
脉冲阀的工作原理虽然简单,但在实际应用中需要考虑多种因素,
如介质的性质、流量要求、温度压力等环境因素。
只有合理选择脉冲阀的型号和参数,才能确保系统的稳定运行和有效控制。
总的来说,脉冲阀作为一种重要的控制阀门,在工业自动化领域发挥着重要作用。
通过控制脉冲信号的频率和宽度,可以实现对阀门的精确控制,从而满足不同系统的流量调节需求。
脉冲阀的工作原理虽然简单,但在实际应用中需要综合考虑多种因素,才能确保系统的稳定运行和有效控制。
3寸淹没式脉冲阀说明书
![3寸淹没式脉冲阀说明书](https://img.taocdn.com/s3/m/557f87a9f9c75fbfc77da26925c52cc58bd690fa.png)
3寸淹没式脉冲阀说明书
淹没式脉冲阀是用于灌溉系统中控制喷灌器的一种设备。
它们通常用于农田灌溉、园艺灌溉和景观灌溉系统中。
以下是淹没式脉冲阀的一般说明书内容:
1. 产品描述,淹没式脉冲阀的外观特征、尺寸、工作原理和适用范围等。
2. 安装指南,包括安装位置、安装步骤、管道连接、电气接线等。
3. 使用说明,操作方法、控制参数设置、定时功能、手动操作方式等。
4. 维护保养,定期检查、清洁、阀门密封检查、防止结冰措施等。
5. 故障排除,常见问题及解决方法,如阀门无法关闭、漏水、电路故障等。
6. 安全注意事项,使用过程中需要注意的安全事项和注意事项。
7. 技术规格,包括额定电压、工作压力范围、阀门材质、防水
等级等技术参数。
8. 其他,如品牌信息、售后服务、质保期限等内容。
总的来说,淹没式脉冲阀说明书应该包括产品描述、安装指南、使用说明、维护保养、故障排除、安全注意事项、技术规格以及其
他相关信息,以便用户正确安装和使用该设备。
希望这些信息能够
帮助你了解淹没式脉冲阀的相关内容。
淹没式电磁脉冲阀工作原理与参数详情
![淹没式电磁脉冲阀工作原理与参数详情](https://img.taocdn.com/s3/m/cc2772bf0129bd64783e0912a216147916117e43.png)
产品介绍
一、产品简介:
淹没式电磁脉冲阀,即脉冲袋式除尘器清灰系统的喷吹管路阀门。
由电控仪控制,进行脉动“冲量”喷吹清灰。
与XC-PGQ-Y型喷管连接器配套使用,使用可靠,安装、维修方便。
二、结构特点:
“协昌”研制的DCF-Y型电磁脉冲阀为淹没式结构(亦称嵌入式结构),直接安装在分气箱上,具有更好的直通喷吹,阻力低,压损小,扩大了气源压力使用范围,适合于气源压力较低的场合。
三、工作原理:
淹没式电磁脉冲阀由电磁先导头、膜片和阀体组成,膜片后腔的面积大于前腔的面积,气压作用力大,使膜片处在关闭位置。
电控仪输入电信号,使电磁先导头吸合动柱,打开卸荷孔,膜片后腔的压力气体迅速排出,膜片前腔的压力气体将膜片抬起,打开淹没式电磁脉冲阀通道进行喷吹。
电脉冲信号消失,电磁先导头的弹簧使动柱立即复位封闭卸荷孔,膜片后腔气体压力和弹簧作用力使膜片关闭通道,阀停止喷吹。
膜片上的阻尼孔,当先导头动柱抬起气体压力卸荷时,起到阻尼气流的作用,当卸荷孔封闭时,使压力气体迅速充满到后腔,使膜片关闭通道,停止喷吹。
四、技术标准:
产品参数。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
大河因为专业所以优越Quality People Makes Quality Products
韩国
产品应用广泛
韩国大河公司成立于1976年,是世界最大的脉冲阀制造商之一,年生产250,000只脉冲阀,并出口到46个国家
中国唯一受权总代理商:艾尼科环保技术有限公司
国内办事处及省级区域代理商
艾尼科环保(韩国大河)北京办事处
江苏代理商:无锡唐鼎商贸有限公司大河分公司
大河公司提供全套布袋除尘器控制配件
电磁脉冲阀时序控制器电磁阀组电磁脉冲阀快速接头防爆控制器
文氏管
大河产品全部通过ISO-9001及欧美CE/UL认证
大河有B、C、F、M四大类型四十多种型号脉冲阀可供选择
直角式脉冲阀
B型接口脉冲阀:螺纹接口
C型接口脉冲阀:快速接头
F型接口脉冲阀:法兰接口
淹没式脉冲阀:M型
大河脉冲阀的编号规则
TH-4460-B 大河
4:整体电磁阀
5:电磁阀遥控
4:双膜片8:单膜片管径:20、25、30、40、50、60、75mm
B:螺纹型
C:快接型
F:法兰型
M:淹没型
脉冲阀采用铝合金压模铸造而成,阀体表面经过深加工和防腐镀膜处理。
阀体表面平滑美观,内部无气泡,接口无毛刺。
螺纹光滑清晰,进出口标志明确清晰。
阀体承受1.2MPa压力无卸压露气现象,无裂纹。
性能可靠,工作寿命超过100万次周期以上(实验室测试可达300万次周期)。
高压气流流动性能良好,喷吹量大。
脉冲阀开启压力≥0.08MPa/cm2,响应时间≤0.03s ,膜片开闭迅速。
耐温性能优越,可在-30℃~+100℃环境温度中工作,气体最大设计温度为110℃
对于高温环境,可选用耐高温Viton膜片,耐温可达198 ℃以上。
直角式脉冲阀进、排气接口螺纹采用Rc标准,装配方便,易于维护。
磁芯套管分别采用导磁及非导磁材质制成,分为上下两部分,以降低电磁阀发热量,延长使用寿命。
磁芯套管表面光滑、垂直度优良。
磁芯套管内的弹簧抗疲强度高。
电磁阀采用DIN插座标准连接。
电磁阀在承受频率为35Hz、全幅值在3mm 历时60min的振动时仍处于正常工作状态。
电磁阀线圈采用环氧树脂灌封,线圈绝缘等级为E级,符合国际标准。
电磁阀的防护等级为IP65
IP6_中第一标记数字是防尘保护等级,6表示不透灰尘,无灰尘进入;
IP_5中第二标记数字是防水保护等级,5表示从任何方向对准设备的射水不应引起损害。
电磁阀功率:
225(AC 220V/50Hz): 13.10 VA
026 (AC 24V/60Hz): 14.70 VA
026 (AC 22V/50Hz): 14.70 VA
020 (DC 24V): 17.00W
TH-4820-B
脉冲阀产品性能参数
气包压力(Kgf/cm 2)
脉冲宽度(S)喷吹量(Nι)过滤面积(m 2)30.125 4. 20.2427.040.132 5.30.2559.250.138 6.30.2
66
11.0
6
0.1518.50.2
79
13.2
TH-4825-B
脉冲阀产品性能参数
气包压力
(Kgf/cm 2
)
脉冲宽度(S)喷吹量(Nι)过滤面积(m 2)30.1457.50.27813.04
0.1569.30.2
94
15.7
50.16811.30.2
110
18.3
6
0.18013.30.2
130
21.7
TH-4440-B
脉冲阀产品性能参数
气包压力
(Kgf/cm 2
)
脉冲宽度(S)喷吹量(Nι)过滤面积(m 2)30.19015.00.214023.34
0.112520.80.2
175
29.2
50.115525.80.2
210
35.0
6
0.118030.00.2
250
41.2
TH-4450-B
脉冲阀产品性能参数
气包压力
(Kgf/cm 2
)
脉冲宽度(S)喷吹量(Nι)过滤面积(m 2)30.113522.50.220033.34
0.116527.50.2
251
41.8
50.119031.70.230150.26
0.122537.50.2
340
56.7
TH-4460-B
脉冲阀产品性能参数
气包压力
(Kgf/cm 2
)
脉冲宽度(S)喷吹量(Nι)过滤面积(m 2)30.118030.00.224040.04
0.123038.30.2
290
48.3
50.128046.70.234557.56
0.133055.00.2
400
66.7
TH-4475-M
脉冲阀产品性能参数
气包压力
(Kgf/cm 2
)
脉冲宽度(S)喷吹量(Nι)过滤面积(m 2)30.135058.30.245075.04
0.138564.20.2
500
83.3
50.141569.20.255091.76
0.146076.70.2
595
99.2
3寸淹没阀介绍(一)
3英寸淹没阀主要特性:
安装尺寸小:与其它品牌相同类型脉冲阀相比安装尺寸比较小,更方便脉冲阀在喷吹系统中的设计,降低成本。
喷吹量大:在设定的脉冲宽度及气包压力下,能够满足设计上的最大需要。
膜片开关迅速,响应速度快,保证喷吹最佳效果。
3寸淹没阀介绍(二)
膜片以Elastomers为主要基料之一制造而成,保证膜片的弹性、弯曲性、韧性、不透水和空气等特性。
密封性能好:脉冲阀与气包之间采用O型密封圈密封,安装紧凑,用作静密封时可以做到没有任何泄露。
3
寸淹没阀主要部件连接图
3寸淹没阀介绍(三)
3寸脉冲阀介绍(四)
3
寸
淹
没
阀
安
装
尺
寸
图
①
3寸淹没阀安装尺寸图
②
3寸淹没阀介绍(五
)
3寸脉冲阀介绍(六)
3
寸
淹
没
阀
喷
吹
曲
线
图
3寸淹没阀应用
案例①河北建投生物发电有限责任公司晋州秸杆热电工程2×75T
锅炉布袋除尘器
江苏太仓协鑫垃圾焚烧发电有限公司2×250T/日垃圾焚
烧炉布袋除尘器3
寸
淹
没
阀
应
用
案
例
②
上海申能星火热电有限责任公司-1#、2#、3#、4
#锅炉布袋除尘器3
寸
淹
没
阀
应
用
案
例
③
郑州泰祥热电股份有限公司2×135MW 机组布袋除
尘器清灰系统3
寸
淹
没
阀
应
用
案
例④
市场业绩
韩国大河脉冲阀在中国市场得到了广泛的应用,涉及能源、冶金、建材、化工等各领域。
大河脉冲阀国内业绩表(部分)
大河脉冲阀国内采购商名单(部分)
韩国大河中国总代理几年来通过不懈努力在中国
市场与诸多厂商建立了多方面合作关系
韩国大河机械公司总裁Min先生
(左)与艾尼科环保技术有限公
司董事长朱禾木(右)亲切交谈
韩国大河机械公司总裁Min先生(右)
与中国客户进行技术、商务交流
韩国大河中国总代理历年来在产品的推广和宣传中参加了国内数届大型袋式除尘展会及研讨会
谢谢大家
制
艾尼科环保技术有限公司
韩国大河中国区总代理。
