《电工学》三相异步电动机-教案
三相异步电机的工作原理教案
三相异步电机的工作原理教案教案：三相异步电机的工作原理一、教学目标1.理解三相异步电机的工作原理。
2.掌握三相异步电机的特点和构成。
3.能够解释三相异步电机的运转过程。
二、教学重点三、教学难点四、教学方法讲授、示范、实践。
五、教学内容1.三相异步电机的特点和构成2.三相异步电机的工作原理（1）定子绕组产生的转矩当三相对称电源连接到三相异步电机的定子绕组上时，电源产生的电流在定子绕组内产生一个多极旋转磁场。
这个旋转磁场是由三相电流依次通过定子绕组产生的，因此也被称为旋转磁场。
旋转磁场的磁场强度与电流大小成正比，磁场旋转速度与电源频率成正比。
（2）转子的运转过程转子是通过磁场与定子绕组的磁场之间的相对运动而运转的。
由于转子是异步电机的运动部分，所以它无法与旋转磁场同步运动。
当初始状态下，转子的轴心与旋转磁场的轴心重合。
当三相电源通电时，电流通过定子绕组产生旋转磁场，并且旋转磁场与转子的磁场之间的相对运动引起了转矩。
（3）试运转和启动当三相异步电机通电后，由于转矩的作用，转子开始启动，并且逐渐接近同步速度。
当转矩达到最大值时，转子运行的速度几乎与旋转磁场的速度相同，此时称为同步速度。
从启动到同步速度的过程称为试运转和启动过程。
（4）正常运行在正常运行状态下，转子与旋转磁场的相对运动速度小于同步速度。
这是因为，当转速小于同步速度时，转矩会降低旋转磁场对转子的作用力，从而减少转子的速度，反之亦然。
转矩产生的磁场与定子绕组的磁场相互作用，使转子处于运动状态。
六、教学步骤1.引入课题引导学生回忆一下前面学习的电动机知识，提问三相异步电机的特点和构成。
2.讲解理论通过示意图和实物模型，讲解三相异步电机的工作原理和运转过程。
3.解读示意图让学生通过解读示意图和模型，能够理解三相异步电机的工作原理和运转过程。
4.练习实践让学生进行实际操作，通过模拟实验，验证理论，加深理解。
5.总结回顾带领学生回顾学习的内容，总结三相异步电机的工作原理和特点。
三相异步电动机的结构和工作原理教案_电子电路_工程科技_专业资料
三相异步电动机的结构和工作原理教案一、教学目标1. 让学生了解三相异步电动机的结构和组成部分。
2. 使学生理解三相异步电动机的工作原理。
3. 培养学生运用理论知识分析和解决实际问题的能力。
二、教学内容1. 三相异步电动机的结构a. 定子b. 转子c. 轴承d. 外壳2. 三相异步电动机的工作原理a. 旋转磁场的作用b. 转子与旋转磁场的相对运动c. 电磁感应原理d. 产生转矩的过程三、教学方法1. 采用讲授法，讲解三相异步电动机的结构和原理。
2. 利用动画演示三相异步电动机的工作过程。
3. 开展小组讨论，分析三相异步电动机的性能特点。
四、教学步骤1. 导入新课，介绍三相异步电动机的应用领域。
2. 讲解三相异步电动机的结构，展示图片并详细介绍各部分的名称和作用。
3. 讲解三相异步电动机的工作原理，结合动画演示，让学生直观地理解旋转磁场的作用和转子与旋转磁场的相对运动。
4. 分析三相异步电动机的工作过程中产生的转矩。
五、课堂练习1. 根据所学内容，绘制三相异步电动机的结构示意图。
2. 简述三相异步电动机的工作原理。
3. 分析影响三相异步电动机转矩的因素。
教学评价：1. 课后收集学生的课堂练习，评估学生对三相异步电动机结构和原理的理解程度。
2. 在下一节课开始时，让学生分享他们对三相异步电动机性能特点的认识，以此评价学生对知识点的掌握情况。
3. 关注学生在实际操作中的表现，如能正确识别和分析三相异步电动机的相关问题。
六、教学延伸1. 对比分析三相异步电动机和同步电动机的异同。
2. 探讨三相异步电动机的节能措施。
3. 介绍三相异步电动机在工业生产中的应用案例。
七、教学互动1. 组织学生进行小组讨论，探讨三相异步电动机的优缺点。
2. 邀请企业工程师进行讲座，分享实际工作中三相异步电动机的应用经验和维护技巧。
3. 开展课堂提问，鼓励学生积极提问并解答同学之间的问题。
八、教学实践1. 安排学生参观实验室或工厂，实地观察三相异步电动机的运行情况。
三相异步电动机教案
三相异步电动机教案第一章：三相异步电动机概述1.1 学习目标了解三相异步电动机的定义和工作原理掌握三相异步电动机的结构特点和分类理解三相异步电动机在工业中的应用和重要性1.2 教学内容三相异步电动机的定义和工作原理三相异步电动机的结构特点和分类三相异步电动机在工业中的应用和重要性1.3 教学方法采用多媒体教学，展示三相异步电动机的图片和动画通过实物展示三相异步电动机的结构特点案例分析，让学生了解三相异步电动机在实际工业中的应用1.4 教学评估进行小组讨论，让学生分享对三相异步电动机的理解进行小组实验，观察三相异步电动机的工作原理第二章：三相异步电动机的启动和停止2.1 学习目标掌握三相异步电动机的启动和停止方法理解不同启动和停止方法的优缺点和适用场合2.2 教学内容三相异步电动机的启动方法：直接启动、自耦启动、星角启动三相异步电动机的停止方法：直接停止、软停止、反接制动2.3 教学方法通过实验演示不同启动和停止方法的效果采用模拟电路，让学生了解不同启动和停止方法的电路原理2.4 教学评估进行小组实验，让学生实际操作三相异步电动机的启动和停止进行小组讨论，让学生分析不同启动和停止方法的优缺点和适用场合第三章：三相异步电动机的调速3.1 学习目标掌握三相异步电动机的调速方法和原理了解不同调速方法的优缺点和适用场合3.2 教学内容三相异步电动机的调速方法：变频调速、电阻调速、电容调速三相异步电动机的调速原理和电路3.3 教学方法通过实验演示不同调速方法的效果采用模拟电路，让学生了解不同调速方法的电路原理3.4 教学评估进行小组实验，让学生实际操作三相异步电动机的调速进行小组讨论，让学生分析不同调速方法的优缺点和适用场合第四章：三相异步电动机的维护和故障排除4.1 学习目标掌握三相异步电动机的维护方法和故障排除技巧了解三相异步电动机的常见故障和原因4.2 教学内容三相异步电动机的维护方法：定期检查、清洁、润滑三相异步电动机的故障排除技巧：故障诊断、故障分析、故障排除4.3 教学方法通过实验演示三相异步电动机的维护方法案例分析，让学生了解三相异步电动机的常见故障和原因4.4 教学评估进行小组实验，让学生实际操作三相异步电动机的维护进行小组讨论，让学生分享对三相异步电动机故障排除的经验和技巧第五章：三相异步电动机的节能和环保5.1 学习目标掌握三相异步电动机的节能措施和环保意义了解三相异步电动机节能和环保的重要性5.2 教学内容三相异步电动机的节能措施：变频调速、优化运行、减少损耗三相异步电动机的环保意义：减少能源消耗、减少噪音和排放5.3 教学方法通过实验演示三相异步电动机的节能效果案例分析，让学生了解三相异步电动机节能和环保的实际应用5.4 教学评估进行小组实验，让学生实际操作三相异步电动机的节能措施进行小组讨论，让学生分享对三相异步电动机节能和环保的认识和体会第六章：三相异步电动机的保护6.1 学习目标掌握三相异步电动机的保护装置和功能了解三相异步电动机保护的重要性6.2 教学内容三相异步电动机的保护装置：过载保护、短路保护、过电压保护、欠电压保护三相异步电动机保护的功能和工作原理6.3 教学方法通过实验演示三相异步电动机保护装置的作用采用模拟电路，让学生了解不同保护装置的电路原理6.4 教学评估进行小组实验，让学生实际操作三相异步电动机的保护装置进行小组讨论，让学生分析不同保护装置的功能和适用场合第七章：三相异步电动机的选用和安装7.1 学习目标掌握三相异步电动机的选用方法和步骤了解三相异步电动机的安装要求和技术要点7.2 教学内容三相异步电动机的选用方法：根据负载特性、工作环境、转速要求等选择合适的电动机三相异步电动机的安装要求和技术要点：固定、接线、绝缘、防护措施7.3 教学方法通过实验演示三相异步电动机的选用过程现场参观，让学生了解三相异步电动机的安装实际情况7.4 教学评估进行小组实验，让学生实际操作三相异步电动机的选用过程进行小组讨论，让学生分享对三相异步电动机安装的认识和体会第八章：三相异步电动机的运行控制8.1 学习目标掌握三相异步电动机的运行控制方法和电路了解不同运行控制方法的功能和适用场合8.2 教学内容三相异步电动机的运行控制方法：手动控制、自动控制、远程控制三相异步电动机的控制电路和控制元件8.3 教学方法通过实验演示三相异步电动机的运行控制过程采用模拟电路，让学生了解不同运行控制方法的电路原理8.4 教学评估进行小组实验，让学生实际操作三相异步电动机的运行控制进行小组讨论，让学生分析不同运行控制方法的功能和适用场合第九章：三相异步电动机在工业中的应用9.1 学习目标了解三相异步电动机在工业中的典型应用掌握三相异步电动机在不同工业领域的应用特点和优势9.2 教学内容三相异步电动机在工业中的典型应用：机械制造、石油化工、电力系统、交通运输三相异步电动机在不同工业领域的应用特点和优势9.3 教学方法现场参观，让学生了解三相异步电动机在实际工业中的应用情况案例分析，让学生分享对三相异步电动机应用的认识和体会9.4 教学评估进行小组讨论，让学生分享对三相异步电动机在工业中应用的认识和体会进行小组报告，让学生展示对不同工业领域三相异步电动机应用的研究成果第十章：三相异步电动机的未来发展10.1 学习目标了解三相异步电动机的发展趋势和新技术掌握三相异步电动机的节能环保和可持续发展方向10.2 教学内容三相异步电动机的发展趋势：高效节能、智能化、绿色环保三相异步电动机的新技术：变频调速、无级调速、永磁同步电动机10.3 教学方法案例分析，让学生了解三相异步电动机的发展趋势和新技术小组讨论，让学生分享对三相异步电动机未来发展的认识和体会10.4 教学评估进行小组报告，让学生展示对三相异步电动机未来发展的研究成果进行小组讨论，让学生分析三相异步电动机节能环保和可持续发展的重要性重点和难点解析重点环节1：三相异步电动机的定义和工作原理需要重点关注的内容：电动机的结构特点、旋转磁场的作用、转子与旋转磁场的相对运动、电动机的转速与同步速度的关系。

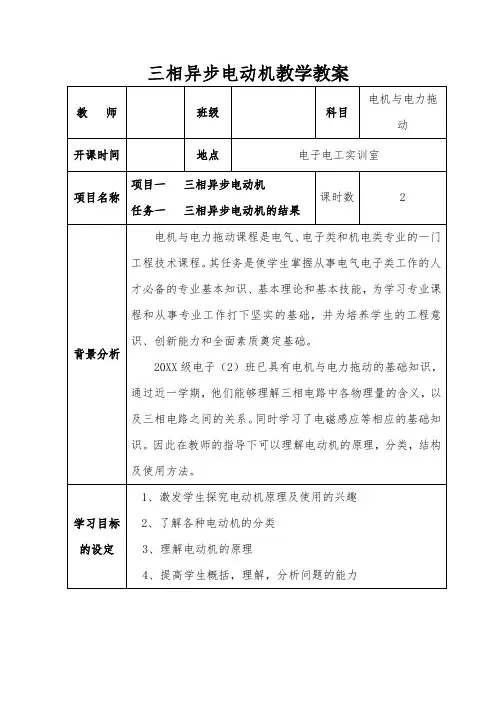

三相异步电动机教学教案
观看生活中图片提问激发学生兴趣
进入本节小任务
用演示实验从最简单的物理原理讲起学生易于接受
多媒体直观展示加深认识
多媒体演示
扩展学生的知识面
实物展示
一、多媒体演示
请同学们先来欣赏一些图片（用多媒体展示机床、电梯、电扇、电动玩具、冰箱等使用电动机的电器，并播放它们由停止到运转的状态），这些图片里的东西有什么共同的特点。
学生回答——教师总结
它们都是电器，它们的运转都需要用到电，它们都是靠电动机来转动的…
电动机是我们生活中常见的一种电气化设备，电动机将电能转化为机械能，从而带动各种生产机械和生活用电器的运转。电动机的应用很广，种类也很多，但它们工作的原理都是一样的。
三、电动机分类及用途
1、按工作电源分类根据电动机工作电源的不同，可分为直流电动机和交流电动机。其中交流电动机还分为单相电动机和三相电动机。
电动机的认识4、按用途分类电动机按用途可分为驱动用电动机和控制用电动机。
5、按转子的结构分类电动机按转子的结构可分为笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。
二、电动机原理
1、实验演示——电磁感应原理
2、磁场对通电导线的作用
结论：
①通电导线在磁场中受到力的作用。
②通电导体所受力的方向跟电流方向、磁场方向有关
3、多媒体展示——三相异步电动机原理
通过上述分析可以总结出电动机工作原理为：当电动机的三相定子绕组（各相差120度电角度），通入三相交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。
三相异步电动机的工作原理教案
三相异步电动机的工作原理教案【一、教学目标】1.了解三相异步电动机的工作原理。
2.理解三相异步电动机的基本构造和工作原理。
3.能够说明三相异步电动机的基本特性和运行原理。
【二、教学重点】1.三相异步电动机的基本构造。
2.三相异步电动机的工作原理。
【三、教学难点】1.三相异步电动机的运行原理。
2.三相异步电动机的基本特性。
【四、教学过程】【Step1】导入教师引入的同时，放一段三相异步电动机的实际工作视频。
教师：大家好，今天我们要学习的内容是三相异步电动机的工作原理。
首先，请大家观看一段实际工作的三相异步电动机的视频。
请大家仔细观察，看看这个电动机是如何运行的。
【Step2】学习三相异步电动机的基本构造教师用板书或幻灯片讲解三相异步电动机的基本构造。
教师：三相异步电动机由固定部分（定子）和旋转部分（转子）组成。
其中，定子上绕有三相交流绕组，通过电网输入正弦交流电流，而转子上则通过感应产生转矩。
【Step3】了解三相异步电动机的工作原理3.1静态运行原理教师讲解三相异步电动机静态运行原理。
教师：三相异步电动机在静态运行时，通过电网输入三相对称正弦交流电源，电源电压经过定子线圈，产生旋转磁场，而由于转子上绕有感应线圈，又会产生感应电动势。
根据洛伦兹力的作用，感应电动势产生转子上的感应电流，使转子受到转矩的作用，产生转动。
3.2动态运行原理教师用实物或模型讲解三相异步电动机动态运行原理。
教师：当三相异步电动机运行起来后，其转子由于滞后旋转磁场的存在，会产生感应电动势。
感应电动势会在转子上产生感应电流，而感应电流与转子磁极数、转子滞后角以及转子电阻等因素有关。
通过感应电流的作用，转子受到转矩的作用，产生转动。
【Step4】探究三相异步电动机的基本特性教师让学生探究三相异步电动机的基本特性。
教师：请同学们思考一下，三相异步电动机有哪些基本特性？为什么？学生：三相异步电动机有启动转矩大、波动小、转速与负载有关等特性。
三相异步电动机教案
作用：1.防护作用2.支撑转子轴
构造：铸铁或铸钢铸成型
2.轴承盖
作用：1.固定转子2.存放润滑油3.保护轴承
构造：铸铁或铸钢铸成型
3.轴承
作用：支撑转轴转动
构造：铸钢铸成型，轴承内注有润滑油
4.接线盒
作用：保护和固定定子绕组的引出线端子
构造：铸铁浇铸
5.吊环
作用：用来起吊、搬台三相电动机
构造：用铸钢制造，安装在机座的上端
定子绕组：
作用：是电动机的电路部分，通入三相交流电，产生旋转磁场
构造：由三个在空间互隔120°电角度、对称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内
机座：
作用：1.固定定子铁心、前后 端盖以支撑转子
2.起防护、散热等作用
构造：铸铁或铸钢成型（一般铸有散热片）
二、转子
讨论分析
引发思考，讨论评析
学生谈谈课堂收获
独立练习
启发
激发学生探究新知识的热情
培养学生利用已有知识发现、解决问题
培养学生自主分析、发现、解决问题
培养学生归纳及语言表达能力
分层练习
3.它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源
4.按用电类型：交流电动机和直流电动机
5.按转速与电网频率之间的关系：异步电动机和同步电动机
三相异步电动机的结构
三相异步电机的结构，由定子和转子组成。
一、定子
定子铁芯：
作用：电机磁路的一部分，并在其上放置定子绕组。
构造：由0.35~0.5mm厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。
绕线型绕组：
作用：1.产生电磁转矩
《三相异步电动机 1》教案
《三相异步电动机》教案转动；实际的电动机中不可能用手去摇动永久磁铁产生旋转的磁场，而是通过其他方式产生旋转磁场，如在交流电动机的定子绕组(按一定排列规律排列的绕组)通入对称的交流电，便产生旋转磁场；这个磁场虽然看不到，但是人们可以感受到它所产生的效果，与有形体旋转磁场的效果一样。
通过这个实验，可以清楚地看到，交流电动机的工作原理主要是产生旋转磁场。
三相交流电是怎样产生旋转磁场的呢？当3个绕组跟三相电源接通后，绕组中便通过三相对称的交流电流i U、i V、i W，其波形如图3.3图所示。
现在选择几个特殊的运行时刻，看看三相电流所产生的合成磁场是怎样的。
这里规定：电流取正值时，是由绕组始端流进(符号⊕)，由尾端流出(符号⊙)；电流取负值时，绕组中电流方向与此相反。
当ωt=ω t1=0，U相电流i U=0，V相电流取为负值，即电流由V2端流进，由V1端流出；W相电流i W为正，即电流从W1端流进，从W2端流出。
在图3.3的定子绕组图中，根据电生磁右手螺旋定则，可以判定出此时电流产生的合成磁场如图3.3(a)所示，此时好像有一个有形体的永久磁铁的N极放在导体U1的位置上，S极放在导体U2的位置上。
当ω t=ω t2=2时，电流已变化了1/3周期。
此时刻i为正，电流由U1端流入，从U2端流出，i V为零；i W为负，电流从W2端流入，从W1端流出。
这一时刻的磁场如图3.3(b)所示。
磁场方向较ωt=ωt1时沿顺时针方向在空间转过了120°。
分析三相交流电是怎样产生旋转磁场转子的旋转速度转子的旋转速度一般称为电动机的转速，用n表示。
根据前面的工作原理可知，转子是被旋转磁场拖动而运行的，在异步电动机处于电动状态时，它的转速恒小于同步转速n1，这是因为转子转动与磁场旋转是同方向的，转子比磁场转得慢，转子绕组才可能切割磁力线，产生感生电流，转子也才能受到磁力矩的作用。
假如有n = n1情况，则意味着转子与磁场之间无相对运动，转子不切割磁力线，转子中就不会产生感生电流，它也就受不到磁力矩的作用了。
三相异步电动机教案
三相异步电动机教案三相异步电动机教案一、教学目标1. 掌握三相异步电动机的基本原理。
2. 了解三相异步电动机的结构和工作特点。
3. 能够分析和计算三相异步电动机的工作参数。
4. 能够正确安装和调试三相异步电动机。
5. 能够了解三相异步电动机的常见故障和维修方法。
二、教学内容1. 三相异步电动机的基本原理1.1 电动机的基本原理1.2 三相异步电动机的基本构造2. 三相异步电动机的工作特点2.1 静态特性2.2 动态特性3. 三相异步电动机的工作参数计算3.1 同步速度3.2 转矩和电流3.3 功率和效率4. 三相异步电动机的安装和调试4.1 安装前的准备工作4.2 安装的步骤和要求4.3 调试的方法和步骤5. 三相异步电动机的故障和维修5.1 故障原因和分类5.2 维修方法和措施1. 理论课讲授：通过讲解配合教学画板，介绍三相异步电动机的基本原理、结构、工作特点等知识。
2. 实验演示：通过实验演示三相异步电动机的安装和调试过程，让学生亲自操作，深入了解电动机的安装和调试要点。
3. 计算练习：通过教师布置的计算题，让学生掌握三相异步电动机的工作参数计算方法。
4. 维修实践：通过实际案例，让学生学习电动机的故障排查和维修方法，提升维修技能。
四、教学过程1. 理论课讲授（60分钟）1.1 电动机的基本原理（10分钟）1.2 三相异步电动机的基本构造（10分钟）2. 实验演示（60分钟）3. 计算练习（30分钟）4. 维修实践（30分钟）五、教学评价1. 针对教学目标，通过课堂练习、实验操作和维修实践，评价学生对三相异步电动机的掌握程度。
2. 在授课过程中，教师要引导学生进行思考，提出问题，激发学生的学习兴趣。
3. 在实验和维修环节中，教师要对学生的操作进行评价，关注学生的安全意识和实际操作能力。
六、教学资源1. 教学画板、投影仪等。
2. 实验设备和材料：三相异步电动机、电动机专用工具、维修手册等。
通过本节课的教学，学生可以全面了解三相异步电动机的基本原理、结构和工作特点，掌握其工作参数计算方法，掌握安装和调试的要点，熟悉维修故障排查和处理方法。
三相异步电动机教案
习
n1
60 f1 p
(转/分）
如何改变旋转磁场的转速？ 演示——比较磁极对数变化对转速的影响。
演示 引导 提问
理解 归纳
三、三相异步电动机的旋转原理（难点)
（一）判断方法 左手定则：
作用： 右手定则：
作用：
提出问 熟悉两
题，引导、 种 判 断
示范
方法
（二）三相异步电动机的旋转过程 对三相对称绕组通入三相对称交流电流——产生旋 转磁场——转子导体切割磁力线产生感应电动势— —转子绕组作为带电导体与磁力线切割产生电磁力 ——产生电磁转矩——转子转动——电动机运行
教学 方法
教法：演示法、示范法、讲授法； 学法：观察法、练习发、归纳法。
教学 重点
旋转磁场的产生
教学 难点
三相异步电动机的工作原理
三相异步电动机的结构？ 复习
教师活动
学生活动
提问、引导 思考并回答
设计意图：通过提问方式引导学生加深对三相异步电动机结构的掌握。Βιβλιοθήκη 一、旋转磁场的产生（重点）
引导学生：磁极无法转动的情况下如何让转子转动起来？
《三相异步电动机》教案
日 期 2014 年 12 月 课 题 三相异步电动机的工作原理 课 型 新授课
班级 学 科 电机与电气 课 时 1 课时 教 具 多媒体、黑板、粉笔
教学 目标
通过已学知识分析并了解异步电动机的运行过程，培养学生的观察水 平和分析水平；
借助课本及动画演示掌握三相异步电动机旋转磁场的形成以及转子 的转动过程，培养学生的分析水平及归纳水平。
1、对称三相绕组 三相对称负载
对称 空间对称分布 通入三相对称交流电流
2、定子作用 转子作用
三相异步电动机教案(精)
教学设计三相异步电动机结构李战彬三相异步电动机（1）任务目标：（一）知识1、知道三相异步电动机的分类2、认识三相异步电动机的基本结构3、会进行三相异步电动机拆装（二）技能1、会进行三相异步电动机的拆装2、会认三相异步电动机的名牌3、会用万用表、摇表进行三相异步电动机的有关检测（三）情感1、陶冶热爱科学、相信科学的情操2、锻炼吃苦耐劳、严谨工作的精神教学重点：1、认识三相异步电动机的基本结构2、会进行三相异步电动机的拆装教学难点：三相异步电动机的拆装课前准备：1、同学们认真阅读《电机与电气》、《电工基础》等教材中的相关内容2、三相异步电动机、万用表、摇表以及相关拆装工具课时分配：本节课的学习共需六个课时来完成。
其中第1课时重在从理论方面学习三相异步电动机的分类、三相异步电动机的结构组成，各部分的作用、所用材料、具体形式等等；第2、3课时重在学生自己动手拆装三相异步电动机，在此来进一步巩固三相异步电动机的结构；第4课时又从理论上来进一步学习三相异步电动机的工作原理；第5、6课时又回到实践来进行具体的三相异步电动机的相关检测、铭牌识别等技能。
教学方法：在行动导向教学理念指导下，主要采用项目教学法、任务驱动法、实践练习法、问题讨论法、多媒体展示法等等。
任务实施：课时（一）（一）新课引入（5min）：1、老师从机电专业教学计划要求、今后工作的要求等方面来阐述三相异步电动机的重要性，为此我们必须学习好它。
2、播放有关三相异步电机的PPT幻灯片，让同学观看电动机在生活、生产中的一些应用，在思想上觉得电动机的应用非常广泛，我们要努力学习好它。
（二）下达任务书，并说明学习方式（2min）1、你都见过哪些不同类型的三相异步电动机，三相异步电动机如何分类？2、三相异步电动机结构上由哪些部分组成，各部分的作用、所用材料、具体形式如何？（三）小组活动（15min）1、将全班分成六个活动小组，每小组选出组长、记录员（分小组时要将具有不同学习特点的同学、不同学习层面上的同学合理搭配）。
三相异步电动机的结构和工作原理教案_电子电路_工程科技_专业资料
三相异步电动机的结构和工作原理教案一、教学目标1. 了解三相异步电动机的结构组成，包括定子、转子、外壳、轴承、端盖等部分。
2. 掌握三相异步电动机的工作原理，包括电磁感应、转子滑差、旋转磁场等概念。
3. 能够分析三相异步电动机的启动、运行、制动过程中的物理现象。
4. 能够运用所学知识对三相异步电动机进行简单的故障分析和维修。
二、教学内容1. 三相异步电动机的结构组成：定子、转子、外壳、轴承、端盖等部分的功能和作用。
2. 三相异步电动机的工作原理：电磁感应、转子滑差、旋转磁场等概念的解释和应用。
3. 三相异步电动机的启动过程：星形接法、三角形接法、自耦变压器启动等方法的原理和应用。
4. 三相异步电动机的运行过程：负载特性、效率、功率因素等参数的计算和分析。
5. 三相异步电动机的制动过程：能耗制动、反接制动、回馈制动等方法的原理和应用。
三、教学方法1. 采用讲授法，讲解三相异步电动机的结构组成、工作原理、启动、运行和制动过程。
2. 利用动画和实物模型展示三相异步电动机的工作原理和启动、运行、制动过程。
3. 开展小组讨论，分析三相异步电动机的故障现象和维修方法。
4. 进行实践操作，让学生动手接线和调试三相异步电动机。
四、教学条件1. 教室环境：宽敞、明亮、安静，配备多媒体教学设备。
2. 教学设备：三相异步电动机、示教板、实验台、工具等。
3. 教学资料：教材、教案、课件、实验指导书等。
五、教学评价1. 课堂问答：检查学生对三相异步电动机结构、工作原理、启动、运行和制动过程的理解程度。
2. 课后作业：布置相关题目，巩固学生对三相异步电动机知识的学习。
3. 实践操作：评估学生在实际操作中运用三相异步电动机知识的能力。
六、教学重点与难点教学重点：1. 三相异步电动机的结构组成和工作原理。
2. 三相异步电动机的启动、运行和制动过程。
教学难点：1. 电磁感应、转子滑差、旋转磁场等概念的理解和应用。
2. 三相异步电动机故障分析和维修方法的运用。
三相异步电动机的结构和工作原理教案
三相异步电动机的结构和工作原理教案教案一、教学目标：1.了解三相异步电动机的结构和工作原理；2.了解三相异步电动机的分类和特点；3.掌握三相异步电动机的运行原理和启动方法。
二、教学重点：1.三相异步电动机的结构和工作原理；2.三相异步电动机的分类和特点；3.三相异步电动机的运行原理和启动方法。
三、教学难点：1.三相异步电动机的工作原理；2.三相异步电动机的启动方法。
四、教学过程：步骤一：导入新知识1.介绍电动机的基本概念和分类，引入三相异步电动机的概念。
2.通过实例解释三相异步电动机的应用领域和重要性。
步骤二：教学主体1.三相异步电动机的结构a.定子：由三相绕组和铁心构成，绕组通电产生旋转磁场。
b.转子：由导体和铁心组成，通过电磁感应产生涡流。
c.端环：固定在转子两端的金属环，用于引出转子涡流。
2.三相异步电动机的工作原理a.定子绕组通电产生旋转磁场，转子在旋转磁场作用下转动。
b.由于电磁感应引起的涡流，转子和旋转磁场之间产生相对运动。
c.根据运动方向，涡流和旋转磁场之间产生排斥力和吸引力，驱动转子转动。
3.三相异步电动机的工作特点a.转子和旋转磁场的相对运动速度不同，称为“异步”。
b.转子转动速度小于旋转磁场的速度，称为“滑差”。
c.滑差越大，输出转矩越大。
4.三相异步电动机的分类和特点a.按转子结构分为鼠笼型和抱轴型。
b.鼠笼型：转子由导体条组成，结构简单、可靠性高、起动性能好。
c.抱轴型：转子由绕组构成，结构复杂、可靠性较差、起动性能差。
d.鼠笼型适用于大功率和高效率要求的场合，抱轴型适用于小功率和特殊需求的场合。
步骤三：教学延伸1.三相异步电动机的运行原理a.梯级启动：根据转矩特性曲线，同分极数的电动机可以采用梯级启动。
b.星-三角启动：将电动机的三相绕组由星形连接改为三角形连接，减小起动电流。
2.三相异步电动机的启动方法a.直接启动：直接接通电源，启动电流较大，会短时间内造成电压下降和发热。
三相异步电动机的工作原理与结构教案
三相异步电动机的工作原理与结构教案一、教学目标1.了解三相异步电动机的工作原理和结构；2.理解三相异步电动机的转子和定子的构造和运行原理；3.掌握三相异步电动机的控制方法。
二、教学内容1.三相异步电动机的工作原理1.1电磁感应原理1.2旋转磁场的形成原理1.3转矩的产生原理2.三相异步电动机的结构2.1定子结构2.2转子结构2.3磁极结构3.三相异步电动机的控制方法3.1转速控制3.2转向控制3.3转矩控制三、教学过程1.导入（10分钟）老师介绍三相异步电动机的应用背景和重要性，引起学生的兴趣。
2.三相异步电动机的工作原理（30分钟）2.1电磁感应原理：通过演示实验，介绍电磁感应现象的基本原理。
2.2旋转磁场的形成原理：使用示波器和模型演示，讲解三相交流电流在定子绕组中形成旋转磁场的原理。
2.3转矩的产生原理：通过动画和示意图，展示电动机中转矩的产生原理。
3.三相异步电动机的结构（40分钟）3.1定子结构：讲解定子的构造和组成部分，包括绕组、铁心等。
3.2转子结构：介绍转子的构造和设计，包括鼠笼式和深槽设计等。
3.3磁极结构：通过示意图和实物展示，讲解磁极的构造和位置。
4.三相异步电动机的控制方法（40分钟）4.1转速控制：介绍变频器和电阻控制的原理和方法。
4.2转向控制：讲解正反转的控制原理和实现方式。
4.3转矩控制：通过闭环控制和向量控制的原理，介绍电动机的转矩调节方法。
5.总结与扩展（10分钟）通过小结教学内容，巩固学生的知识点。
提出思考题，引导学生思考三相异步电动机的未来发展方向。
1.授课演讲：通过教师口述和示意图，介绍三相异步电动机的工作原理和结构。
2.示波器和模型展示：使用示波器展示交流电的特点，并使用模型演示旋转磁场的形成过程。
3.动画和实物展示：通过播放动画和展示实物，讲解三相异步电动机的结构和控制方法。
4.合作学习：组织学生分组进行讨论和小组演示，加深对三相异步电动机的理解。
五、教学评价1.课堂互动评价：观察学生的参与程度和提问情况，了解学生对教学内容的理解程度。
三相异步电动机教案
一、教案基本信息1. 教案名称：三相异步电动机教案2. 适用课程：电机与电气技术3. 课时安排：2课时（90分钟）4. 教学目标：（1）让学生了解三相异步电动机的基本结构和工作原理；（2）使学生掌握三相异步电动机的启动和制动方法；（3）培养学生分析问题和解决问题的能力。
二、教学内容1. 三相异步电动机的基本结构（1）旋转磁场的作用；（2）定子与转子的构成；（3）滑差的概念。
2. 三相异步电动机的工作原理（1）电磁转矩的产生；（2）转速与同步速度的关系；（3）电动机的功率输出。
3. 三相异步电动机的启动方法（1）直接启动；（2）自耦变压器启动；（3）星角启动。
4. 三相异步电动机的制动方法（1）机械制动；（2）电气制动；（3）反接制动。
三、教学过程1. 导入新课（1）简要回顾上一节课的内容，引导学生进入本节课的学习；（2）通过提问方式激发学生的学习兴趣，引导学生思考三相异步电动机的作用和应用。
2. 讲解基本结构（1）利用图片和示意图讲解三相异步电动机的结构组成；（2）重点讲解旋转磁场的作用和滑差的概念。
3. 阐述工作原理（1）通过动画演示三相异步电动机的工作原理；（2）引导学生理解电磁转矩的产生和转速与同步速度的关系。
4. 讲解启动方法（1）分别讲解直接启动、自耦变压器启动和星角启动的原理；（2）结合实例分析各种启动方法的优缺点。
5. 讲解制动方法（1）介绍机械制动和电气制动的原理；（2）讲解反接制动的方法和注意事项。
四、课堂互动1. 提问环节：让学生回答三相异步电动机的基本结构、工作原理、启动方法和制动方法的相关问题；2. 讨论环节：分组讨论三相异步电动机在实际应用中可能遇到的问题及解决方法。
五、课堂小结2. 强调三相异步电动机在实际应用中的重要性，激发学生继续学习的兴趣。
六、课后作业1. 绘制三相异步电动机的基本结构示意图；2. 解释三相异步电动机的工作原理，并用简洁的语言描述其工作过程；3. 比较直接启动、自耦变压器启动和星角启动三种方法的优缺点；4. 分析三相异步电动机在不同工况下的启动和制动方法选择；5. 结合实例，计算三相异步电动机的启动电流和制动电流。
三相异步电动机教案(精)
三相异步电动机教案(精)教案：三相异步电动机教学内容：本节课的教学内容主要包括教材中的第四章第二节，即三相异步电动机的基本原理、结构、特性及应用。
具体内容包括：1. 三相异步电动机的原理：电磁感应原理、旋转磁场原理。
2. 三相异步电动机的结构：定子、转子、端盖、轴承等。
3. 三相异步电动机的特性：启动特性、运行特性、调速特性等。
4. 三相异步电动机的应用：工业生产、日常生活等。
教学目标：1. 使学生了解和掌握三相异步电动机的基本原理、结构、特性及应用。
2. 培养学生分析和解决实际问题的能力，提高学生的实践操作技能。
3. 培养学生团队合作精神，提高学生的沟通与协作能力。
教学难点与重点：难点：三相异步电动机的启动原理和调速方法。
重点：三相异步电动机的结构、特性和应用。
教具与学具准备：1. 教具：三相异步电动机实物、电路图、多媒体教学设备等。
2. 学具：笔记本、课本、练习题等。
教学过程：1. 实践情景引入：观察和分析周围环境中三相异步电动机的应用实例，引导学生对三相异步电动机产生兴趣和好奇心。
2. 基础知识讲解：介绍三相异步电动机的原理、结构、特性及应用，通过示例和图示使学生理解和掌握。
3. 例题讲解：分析三相异步电动机的启动原理和调速方法，通过实际案例使学生深入理解和掌握。
4. 随堂练习：布置一些相关的练习题，让学生运用所学知识进行解答，巩固所学内容。
5. 小组讨论：让学生分组讨论三相异步电动机的应用场景和实际问题，培养学生的团队合作和沟通能力。
板书设计：板书设计要清晰、简洁，主要包括三相异步电动机的原理、结构、特性及应用等内容，以便学生随时查阅和复习。
作业设计：1. 请简述三相异步电动机的原理。
2. 请描述三相异步电动机的结构。
3. 请说明三相异步电动机的特性。
4. 请举例说明三相异步电动机的应用场景。
课后反思及拓展延伸：本节课通过讲解和练习，使学生了解了三相异步电动机的基本原理、结构、特性及应用。
三相异步电动机教案
三相异步电动机教案教学目标：1. 理解三相异步电动机的原理和结构；2. 掌握三相异步电动机的基本运行特性；3. 学会进行三相异步电动机的电路连接和运行控制；4. 能够进行三相异步电动机的故障检测和维修。
教学内容：第一节：三相异步电动机的原理和结构1. 介绍电动机的基本原理；2. 介绍三相异步电动机的结构和工作原理；3. 解释电动机的定子和转子的作用和构造。
第二节：三相异步电动机的基本运行特性1. 介绍电动机的额定功率和额定电压；2. 解释电动机的空载和负载运行特性；3. 讲解电动机的效率、功率因数和转速变化规律。
第三节：三相异步电动机的电路连接和运行控制1. 介绍三相异步电动机的星型和三角形连接；2. 解释启动电阻器和星角控制器的作用；3. 讲解电动机的正反转控制和转速调节方法。
第四节：三相异步电动机的故障检测和维修1. 介绍电动机常见故障的原因和表现；2. 讲解电动机故障的检测和诊断方法；3. 解释电动机故障的维修和保养要点。
教学方法：1. 组织学生观看相关视频，了解三相异步电动机的工作原理和运行特性；2. 展示电动机的实物，让学生观察和分析其结构；3. 手绘电路图，演示电动机的电路连接和运行控制方法；4. 分组进行电动机故障模拟，并讨论故障的检测和维修措施。
教学评估：1. 设计选择题和简答题，考察学生对三相异步电动机的理解和运用能力；2. 观察学生分组进行电动机故障模拟的过程和结果，评估其分析和解决问题的能力；3. 指定学生针对某种电动机故障进行维修，并评估其操作和维修过程的准确性和效果。
教学时间：本教案为四节课的内容，每节课为45分钟。
教学材料：1. 电动机相关视频资料；2. 三相异步电动机实物；3. 白板和马克笔；4. 相关教材和学习资料。
《电工学》三相异步电动机-教案
结论：①线圈跟着磁铁转→两者转动方向一致
②线圈比磁场转得慢 2.电动机转动原理
f u →0n →v →E →I →F →T →n
三相对称电源→三相对称电流→电动机定子绕组→旋转磁场→ 转子绕组发生相对切割运动→产生感应电动势→产生感应电流→产生电磁力→电磁力矩→转轴转速
得出结论：电动机转动的要素：
1．在电动机定子绕组中通入三相对称交流电流后，产生旋转磁场。
p
f n 600
2．旋转磁场的磁力线切割转子导条，导条中就感应出电动势。
（利用右手定则判断，注意假设磁场不动，导线切割磁感线）
3.在电动势的作用下，闭合的导条中就有电流，该电流与旋转磁场相互作用，使转子导条受到电磁力作用。
由电磁力产生电磁转矩，转子就转动起来。
（利用左手定则判断）
三、电动机转速和旋转磁场同步转速的关系
1.电动机转速n ：电机转子转动方向与磁场旋转的方向一致， 但 n ﹤0n 异步电动机
教师通过幻灯片解释演示实验，并得出实验结
论： 电机转动原理与演示实验相似。
教师通过流程图，逆推电动机的转动过程
教师讲授
基本原理 得出结论电动机转动的要素。
教师提问
如何得到旋
转磁场？在
定子绕组中通入三相交
流电， 即可
得到旋转的磁场，由此来代替演示实验中的旋转磁铁产生的磁场。
教师演示
如何用左手定则和右手定则判定。
三相异步电动机教案
三相异步电动机教案一、引言三相异步电动机是一种广泛应用于工业中的电动机。
本教案将从基本原理、结构、工作原理、性能参数等多个方面介绍三相异步电动机。
二、基本原理三相异步电动机基于旋转磁场的原理工作。
在三相交流电源的作用下，通过电动机的线圈产生旋转磁场，使定子与转子之间发生相对运动，从而实现转动。
2.1 旋转磁场的产生通过三相正弦电流在定子线圈中产生的磁场，形成旋转的磁场。
这个旋转磁场的频率等于电源频率，决定了电动机的运行速度。
2.2 定子和转子的结构定子是电动机的固定部分，由若干个线圈组成。
转子是电动机的旋转部分，通常为铝或铜制成。
2.3 工作原理当定子中的线圈通电时，产生旋转磁场。
由于转子导体中存在感应电流，与旋转磁场相互作用，导致转子受力，发生转动。
三、结构和工作原理介绍三相异步电动机的结构和工作原理。
3.1 定子结构定子由线圈、铁芯等部分组成。
线圈是电动机的主要部分，通过通电产生旋转磁场。
3.2 转子结构转子相对于定子可以自由转动。
转子由轴、铁芯和导体组成，导体与旋转磁场发生相互作用，导致转动。
3.3 工作原理在三相交流电源的作用下，定子线圈通过电流产生旋转磁场。
转子中的导体感应产生感应电流，与旋转磁场相互作用，导致转动。
3.4 相位序列与转向三相电源中，相位序列的变化会影响电动机的转向。
通过调整相位序列，可以实现电动机的正转、反转。
四、性能参数介绍三相异步电动机的常见性能参数。
4.1 额定功率和额定转速电动机的额定功率是指在额定转速下，电动机可连续工作的功率。
额定转速是指电动机的额定运行速度。
4.2 效率和功率因数效率是指电动机输出功率与输入功率之比，反映了电动机的能量转换效率。
功率因数是指电动机输入功率的正弦成分与有功功率之比。
4.3 起动方式和起动特性电动机的起动方式包括直接起动、星角起动、自耦变压器起动等。
不同起动方式具有不同的起动特性。
4.4 负载特性负载特性是指电动机在不同负载下的运行性能。
三相异步电动机教案
三相异步电动机教案一、教学目标1.理解三相异步电动机的基本原理和工作原理；2.掌握三相异步电动机的结构和特点；3.能够运用三相异步电动机的理论知识解决实际问题；4.培养学生分析和解决问题的能力。
二、教学内容1. 三相异步电动机的基本原理和工作原理•电磁感应定律和洛伦兹力定律；•三相异步电动机的结构和工作原理；•转子滑差与转矩之间的关系。
2. 三相异步电动机的结构和特点•定子结构和转子结构；•定子绕组和转子导条；•转子滑差与转速之间的关系。
3. 三相异步电动机的运行特性•转速与负载之间的关系；•转速与输入电压之间的关系。
4. 三相异步电动机应用案例分析•不同负载条件下的转速变化情况；•不同输入电压条件下的转速变化情况。
三、教学方法1.探究式教学法：通过实验和观察，让学生自主发现三相异步电动机的工作原理和特点。
2.讲授法：讲解三相异步电动机的基本原理和结构特点，让学生掌握相关知识。
3.案例分析法：通过分析实际应用案例，培养学生运用所学知识解决问题的能力。
四、教学流程第一课时1.导入（5分钟）–引入三相异步电动机的概念，并与学生讨论其在生活中的应用。
2.理论讲解（20分钟）–介绍电磁感应定律和洛伦兹力定律；–讲解三相异步电动机的结构和工作原理；–分析转子滑差与转矩之间的关系。
3.实验探究（30分钟）–给出一个简单的三相异步电动机实验装置，让学生通过实验观察转子滑差与转速之间的关系，并记录实验数据。
4.实验数据分析与讨论（15分钟）–学生根据实验数据进行分析和讨论，总结转子滑差与转速之间的关系。
第二课时1.复习（5分钟）–复习上节课的内容，检查学生的理解情况。
2.理论讲解（20分钟）–介绍三相异步电动机的结构和特点；–分析转子滑差与转速之间的关系。
3.案例分析（30分钟）–给出不同负载条件下的三相异步电动机应用案例，让学生分析并计算转速变化情况。
–给出不同输入电压条件下的三相异步电动机应用案例，让学生分析并计算转速变化情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结论：①线圈跟着磁铁转→两者转动方向一致
②线圈比磁场转得慢 2.电动机转动原理
f u →0n →v →E →I →F →T →n
三相对称电源→三相对称电流→电动机定子绕组→旋转磁场→ 转子绕组发生相对切割运动→产生感应电动势→产生感应电流→产生电磁力→电磁力矩→转轴转速
得出结论：电动机转动的要素：
1．在电动机定子绕组中通入三相对称交流电流后，产生旋转磁场。
p
f n 600
2．旋转磁场的磁力线切割转子导条，导条中就感应出电动势。
（利用右手定则判断，注意假设磁场不动，导线切割磁感线）
3.在电动势的作用下，闭合的导条中就有电流，该电流与旋转磁场相互作用，使转子导条受到电磁力作用。
由电磁力产生电磁转矩，转子就转动起来。
（利用左手定则判断）
三、电动机转速和旋转磁场同步转速的关系
1.电动机转速n ：电机转子转动方向与磁场旋转的方向一致， 但 n ﹤0n 异步电动机
教师通过幻灯片解释演示实验，并得出实验结
论： 电机转动原理与演示实验相似。
教师通过流程图，逆推电动机的转动过程
教师讲授
基本原理 得出结论电动机转动的要素。
教师提问
如何得到旋
转磁场？在
定子绕组中通入三相交
流电， 即可
得到旋转的磁场，由此来代替演示实验中的旋转磁铁产生的磁场。
教师演示
如何用左手定则和右手定则判定。
