气动三通合(分)流调节阀说明书
维萨C系列三、四通气动阀产品手册说明书

1E-mail:*************************23-Way & 4-Way Valves, 2 & 3 PositionGENERAL DESCRIPTIONWafer SealingWafer type elastomer sealingprovides leakproof and low frictionoperation throughout entire pressure range.Versa’s C-Series, C5, C7 & C9, valves are multi-purpose three and four-way, 2 and 3 position, solenoid/pilot, pilot and manually operated pneumatic valves consisting of two body types; side ported and manifold mounted. All the C-Series solenoid valves utilize a high performance solenoid pilot design. This design takes advantage of the available media pressure/force to shift valve assuring positive shifting. A low power solenoid controls the pilot signal which provides the positive force for shifting the valve spool. Solenoid/pilot supply can be either Inpilot or Expilot.Double solenoid/pilot 2 position models feature detented offset positions. Double solenoid/pilot 3 position models feature a spring return to the unactuated center position with all ports blocked or exhaust ports open in the center position or cylinder ports open to inlet.A balanced, packed spool is the flow controlling element of each valve. The balanced spool allows the force necessary to shift the valve to remain independent of the pressure of the medium being controlled. The use of elastomer sealing provides bubble tight operation thus enabling positive positioning of 3 position devices and thrift of operation due to no waste of leaking air.Features: ValveEpoxy molded coilsFor moisture resistance & heat dissipation.Air-Assisted Spring Return Air boosts spring for positive valve return.Anodized Aluminum And Stainless Steel Construction All wetted parts resist damage due to corrosion.ValvesSelector chart, Valves .....................................................................................................................Page 5 Solenoid Operated (side ported and manifold mounte d) ................................................................Page 6 Pilot Operated ................................................................................................................................Page 6-7 Palm button ....................................................................................................................................Page 7-8 Rotary .............................................................................................................................................Page 8-9 Lever ..............................................................................................................................................Page 9-10ElectricalGeneral Purpose Solenoids ...........................................................................................................Page 11 Hazardous Location Solenoids.......................................................................................................Page 12-13 Recommended Hazardous Location Solenoid Option Packages ...................................................Page 14ManifoldsManifold Selector (Plug-In) .............................................................................................................Page 15 Manifold Selector (Rack Mounted) .................................................................................................Page 19 Manifold Accessories (Plug-In) .......................................................................................................Page 16-18 Manifold Accessories (Rack Mounted) ...........................................................................................Page 19Repair kits ...........................................................................................................................................Page 4Specifications .....................................................................................................................................Page 4Dimensions .........................................................................................................................................Page 20012022C SeriesViton SealingProvides superior wear and temperature protection.Life CycleRated for 20 million bubble tight cycles in lubricated service (10 million in non-lubricated service).Balanced SpoolForces required to actuate the valve are unaffected by the controlled pressure.Bubble Tight serviceProvides leak tight sealing reducing cost due to wasted air and positive positioning of actuated device when utilizing 3-position valves.33-WAY VALVE & RACK MOUNT MANIFOLDComplete range of AC & DC voltages.Circuit boardwith integral wiring terminal strip provides fast and easy installation.Junction box doors and screws are captive, reducingthe chance of losing parts, therefore simplifying installation.Plug-InIndicator Lights The indicator light option allows electricalset-up, test and troubleshooting capabilities, simplifying installation. Lights are easilyretrofitted in the field .Junction boxes can be retrofitted inthe field .Plug-In plate Connects valve to manifold . Same junction box is utilized for both single and double solenoid valves. All coils are fac-tory pre-wired to junction box.Three Screws Fasten Valve to ManifoldEase of installation and serviceability. No need to make or break any plumbing connections. Simple connect/disconnect of electrical connections when plug-in option is specified.Integral Support Bracket MountingNo extra parts or brackets are required in mounting complete valve/manifold assembly. Four very assessable mounting brackets simplify installation.Features: ManifoldsSolenoid and Manual side ported ValvesRegulatorSandwitch regulator 4 and 5 WAY (Dual pressure 4-Way).Many Solenoid Electrical Connections• DIN connectors with cord grip or conduit connection• Conduit connection • Spade terminals •Wire leadsSolenoid PilotPalm ButtonLeverPilotManifolds/Plug-INRack MountedRotary ButtonMaterials,ValvesValve body, plunger:Anodized AluminumActuating caps: Solenoid (Standard): Solenoid (Low-Watt): PilotManualSpring Cap: Anodized Aluminum Synthetic Resin Anodized Aluminum Anodized Aluminum Synthetic ResinPilot Piston:Synthetic ResinValve Seals:Plunger & Body - FKM (fluorocarbon) Pilot Piston -NBR (nitrile) Solenoid Parts (wetted):304, 430F Stainless Steel and BrassMaterials ManifoldsManifold, End Plates:Die cast Aluminum, powder coat-epoxy paintedBleed Control Plate, Junction Box:Synthetic ResinRegulator Accessory Plate:Black Anodized AluminumStation Blank:Black Oxide SteelT rack-gaskets:NBR (nitrile)Screws: Manifold to Manifold: Valve to Manifold:Black Oxide SteelStainless Steel4Specification5**Separate pressure line connection needed to supply solenoid-pilot, differential pilot return or to control pressure pilot. †Internal auxiliary porting supplies pressurized medium being controlled to pilot, solenoid- pilot or differential pilot return.*Add coil code from page 13**DIN connectors for this coil is P-1005-70-HC† Match coil to valve product number using -027 or -043 designation (see page for part number)†† DIN connectors C5/C7 is P-1520-70-HC, C9 is P-1005-70-HC6* Add solenoid/coil voltages (page 13) & Suffix from Selector Chart (page 5)VALVES7VALVES3-Position 8*Options for Manually Actuated Palm Button Valves Suffix Push Button Knob Color-25B Large diameter 1.81” (46mm) black button.-25BG Large diameter 1.81” (46mm) green button.-25BR Large diameter 1.81” (46mm) red button.9*Options for Manually Actuated Palm Button Valves Suffix Lever Handle Position-218A Lever is rotated 90° counter clockwise from vertical upright position.-218B Lever is rotated 180° counter clockwise from vertical upright position.-218C Lever is rotated 270° counter clockwise from vertical upright position10*-43 Additional panel nut for button or rotary switch valves. Reduces panel thickness from 0.56” (14.2) to 0.44” (11mm).VALVES11*OverridesFour types of overrides are available: Suffix Detail -G, -G5R (standard), -M and -CML. The -G5R (standard) is a push twist to lock, requires no call out. -G is a guarded momentary contact, -M is an unguarded momentary contact and -CML is a raised grip, push twist to lock. Three styles are available depending on the solenoid pilot cap used; one made of, engineered polymer or two made of aluminum. The engineered polymer (shown top): -M, G5R (standard) & -CML. Aluminum (shown middle): -M, -G5R (standard), -CML & -G. Aluminum (shown bottom): -M, -G5R (standard) & -CML. (see chart above for applicable coil and override).-M G 5R CML G-C8Low Watt -027 & -043-228L -243 -C15 & -C50Agency ApprovalsWorld*12HAZARDOUS LOCATION SOLENOID OPERATOR SPECIFICATIONS Solenoid/Pilot actuated C Series valves are available with a variety of different solenoids forhazardous locations. Basic details of actuators are listed below. For additional data consult factory. 13Certification/PowerNorth American - CSAATEX - IECEx - INMETRO Enclosure/WireStandard PowerLow Watt*Standard PowerLow Watt*Steel, Electroless Nickel Plated, 24 Inch Leads-XXL4-XXN4-XNL4-XNN4Stainless Steel, High Performance 430 type, 24 Inch leads -XXE4-XXJ4-XNE4-XNJ4Stainless Steel, 316L type, Junction Box with Terminal Stripn/a-XDBT9**n/a-XDBS914Cross Reference Chart* 1.8 watt solenoid. Also available is 0.85 watt, see cross reference chart above. For 0.50 watt, consult factory.** All the –XDBT type solenoids are “World Solenoids.” Certified for North America, A TEX, IECEx and INMETROElectrical15Notes:* Voltage options - see page 11† The number of stations - 2-12 (½” manifold limited to 8 stations with multi pin connector)†† Plug-In manifold, Multi-Pin connector (Left & right orientation based on viewing manifold cylinder ports) P Plug-In manifold PL Plug-In manifold with lights*PM Multi-Pin connector left hand side PML Multi-Pin connector left hand side with lights* PMR Multi-Pin connector right hand side PMRL Multi-Pin connector right hand side with lights** Lights require same voltage option as solenoid operator being used ISO ports available on both valves and manifolds. Contact factory for part number.Shown:1 C7M-4402-3-PML-D024; Manifold1 CSG-4332-027-P-D024; Valve, Single Solenoid2 CGG-4332-027-P-D024; Valve, Dual Solenoid 1 C7AR-4125MG-P; RegulatorIsolation Shutoff PlateIsolation Shutoff Plate(Suffix -C7M-IP4M) Available on C7 manifolds to isolate individual valves. By turning the slotted spool in the center of the isolation plate 90° the air flow to the valve can beshutoff facilitate maintenance or testing.Spacer PlateSpacer PlateRequired on C5 & C7 stacking manifold for mounting adjacent valves with hazardous service electrical operators or when mounting side by side regulators (see page 12).Hazardous Service solenoids, non Plug-In valves and side byside regulatorsC5C5M-SP4M 0.55”wide C7C7M-SP4M0.40”widePlug-InValvesC5C5M-SP4M-P 0.55”wide C7C7M-SP4M-P 0.40”wideIntermediate Supply Plate(Suffix -SP_) In applications where additional air source is required. To increase the available volume of air. Consult factory for application assistance.Hazardous Service andnon Plug-In Valves C5C5M-4202-SP 0.55”wideC7C7M-4302-SP 1.2”widePlug-In ValvesC5C5M-SP-P 0.55”wide C7C7M-SP-P1.2”wideBleed ControlBleed Control PlatesBleed Control Plates that provide speed con-trol through metering of the exhausts can be added as an option for any valve stations thatrequire this featureC5C5M-BC4M C5M-BC4M-PFor Low Watt Plug-In valvesC7C7M-BC4M C7M-BC4M-PFor Low Watt Plug-In valves C9C9M-BC4M C9M-BC4M-PFor Low Watt Plug-In valvesStation BlankStation BlankA station blank is used to secure an unusedmanifold valve stationC5C5M-SB4M C7C7M-SB4M C9C9M-SB4M16Isolation Disc (Suffix -XS_)Isolation Discs are small gasketed shields that can be placed between manifold stations, to effectively isolate a group of valves that utilize the same pressure.17C7C9Surge Suppression DiodeC5, C7 & C9Multi Pin Connectors, Plug-In Manifold12345678910111213141516171819202122232425A 1214B V dc++-Single Station Manifold C5: C5M-430 (1/4” NPT Ports)C7: C7M-430 (1/4” NPT Ports)C7: C7M-440 (3/8” NPT Ports)C9: C9M-450 (1/2” NPT Ports)Single Station ManifoldsDimensionsSeries A B C C5 3.79”(96.3) 1.25”(31.6)8.94”(227.1)C74.04”(102.6) 1.5”(38.1)9.4”(238.8)C95.33”(135.4)2.14”(54.4)13.67”(347.2)18Regulator Plug-InNotes:1) Regulator Assembly includes gauge, valve mounting screws and track-gasket.2) For side by side mounting of regulators or for regulators on every station, consult factory.3) Regulators for use with INPilot type valves only.4) For 4-way type regulator, must specify 4-way valve. For 5-way type regulator, must specify 5-way valve. Change first 4 in valve part number to 5, for example, CSG-4332-043 changes to CSG-5332-043.5) Minimum manifold inlet pressure based on valve type.Metric dimensions in mm shown in parenthesis.Flow Diagram above shows one single solenoid valve mounted on the Regulator Assembly.Flow Diagram above shows one single solenoid valve mounted on the Regulator Assembly. Supply Main pressure is supplied to the ‘EB’ (5) port and Regulated pressure is supplied tothe ‘EA’ (3) port.DUAL PRESSURE (5-WAY) REGULATOR FLOW DIAGRAMSINGLE PRESSURE (4-WAY) REGULATOR FLOW DIAGRAM4 way5 WAY (Dual pressure 4-Way)Pressure Range psi C5C7C5C7C5AR-4010GC7AR-4010G C5AR-5010G C7AR-5010G 1-10C5AR-4030G C7AR-4030G C5AR-5030G C7AR-5030G 3-30C5AR-4060G C7AR-4060G C5AR-5060G C7AR-5060G 5-60C5AR-4125GC7AR-4125GC5AR-5125GC7AR-5125G 10-125DimensionsSeriesABCC5 2.12” (53.8) 1.25” (31.8) 6.79” (172.5)C72.27” (57.7) 1.7” (42.4)8.66” (220)19Regulator Rack ManifoldNOTES:1) Regulator Assembly includes valve mounting screws and O-rings and can only be mounted on every other station. Alternate regulator assemblies for adjacent stations.2) All valves must be EXPilot type. No auxiliary pilot pressure required (see diagrams).3) Minimum manifold inlet pressure required is based on valve type. See Technical Information page 5.4) C7 only: regulator assembly product numbers listed are for use with Expilot solenoid operated valves only. For pilot or lever operated valves add “P” to the product number shown. FOR EXAMPLE: C7AR-4010GP 5) C7 only: assemble the adapter assembly flush in the pilot port of solenoid valve using a 9/16” wrench.Rack Mount RegulatorInch (mm)Rack Bleed ControlC5: C5M-BC4C7: C7M-BC4Rack Station BlankC5: C5M-SB4C7: C7M-SB4C9: C9M-SB4Shown: 1 Manifold: C7M-4300-31 Regulator: C7AR-4125G1 Four-Way Valve: CSG-4302-228L-D0241 Four-Way Valve: CSG-4322-228L-D024 1 Four-Way Valve:CGG-4322-228L-D0243-WAY C5 & C7 Rack Mounted Manifolds DimensionsMountingHolesHeight Width 2 Station 3 Station 4 Station 5 Station 6 Station 7 Station 8 Station 9 Station 10 StationSeries A B A B A B A B A B A B A B A B A B C D E F C5 2.502.193.443.134.384.065.31 5.0 6.255.937.196.888.137.818.139.0610.09.69 1.482.273.00 1.25C73.132.754.253.885.38 5.06.506.137.637.258.758.389.889.5011.010.6312.1311.75 1.0 2.03.001.50Rack Mounted Manifold Part NumberValve SeriesPart NumberManifold Port SizeC5C5M-3300-(*number of stations)¼” NPT C7C7M-3400-(*number of stations)⅜” NPT20Valves, Sideported*Indicate number of stations, 2 to 10NOTE: manifolds available with ISO threads, consult factory.NOTE: valves available with ISO threads, consult factory.* Dimensions: InchesIN1/4” NPT TYP0.276.7Rack Mounted Manifold Part NumberValve SeriesPart NumberManifold Port SizeC5C5M-4300-(*number of stations)¼” NPT C7C7M-4400-(*number of stations)⅜” NPT21Valves, Sideported*Indicate number of stations, 2 to 10NOTE: manifolds available with ISO threads, consult factory.NOTE: valves available with ISO threads, consult factory.* Dimensions: Inches22Lever ActuatedButton ActuatedRotary Switch Actuated**For Option -25B Large button.NOTE: valves available with ISO threads, consult factory.Panel Hole size is 7/8” Dia.For Button and Rotary Switch valves.Dimensions23EONE EACH SIDE(optional)WARNINGS REGARDING THE DESIGN APPLICATION,INSTALLATION AND SERVICE OF VERSA PRODUCTSThe warnings below must be read and reviewed before designing a system utilizing, installing, servicing, or removing a Versa product. Improper use, installation or servicing of a Versa product could create a hazard to personnel and property.DESIGN APPLICATION WARNINGSVersa products are intended for use where compressed air or industrial hydraulic fluids are present. For use with media other than specified or for non-industrial applications or other applications not within published specifications, consult Versa.Versa products are not inherently dangerous. They are only a component of a larger system. The system in which a Versa product is used must include adequate safeguards to prevent injury or damage in the event of system or product failure, whether this failure be of switches, regulators, cylinders, valves or any other system component. System designers must provide adequate warnings for each system in which a Versa product is utilized. These warnings, including those set forth herein, should be provided by the designer to those who will come in contact with the system.Where questions exist regarding the applicability of a Versa product to a given use, inquiries should be addressed directly to the manufacturer. Confirmation should be obtained directly from the manufacturer regarding any questioned application prior to proceeding.INSTALLATION, OPERATION AND SERVICE WARNINGSDo not install or service any Versa product on a system or machine without first depressurizing the system and turning off any air, fluid, or electricity to the system or machine. All applicable electrical, mechanical, and safety codes, as well as applicable governmental regulations and laws must be complied with when installing or servicing a Versa product.Versa products should only be installed or serviced by qualified, knowledgeable personnel who understand how these specific products are to be installed and operated. The individual must be familiar with the particular specifications, including specifications for temperature, pressure, lubrication, environment and filtration for the Versa product which is being installed or serviced. Specifications may be obtained upon request directly from Versa. If damages should occur to a Versa product, do not Operate the system containing the Versa product. Consult Versa for technical information.LIMITED WARRANTY DISCLAIMER AND LIMITATION OF REMEDIES Versa’s Series products are warranted to be free from defective material and workmanship for a period of ten years from the date of manufacture, provided said products are used in accordance with Versa specifications. Versa’s liability pursuant to that warranty is limited to the replacement of the Versa product proved to be defective provided the allegedly defective product is returned to Versa or its authorized distributor. Versa provides no other warranties, expressed or implied, except as stated above. There are no implied warranties of merchantability or fitness for a particular purpose. Versa’s liability for breach of warranty as herein stated is the only and exclusive remedy and in no event shall Versa be responsible or liable for incidental or consequential damages.Versa Products Company Inc.22 Spring Valley RoadParamus, New Jersey 07652USAPhone: 201-843-2400Fax: 201-843-2931Versa BVPrins Willem Alexanderlaan 14277321 GB Apeldoorn The NetherlandsPhone: 011-31-55-368-1900Fax: 011-31-55-368-1909email:**********************®。
气动薄膜三通调节阀ZX型气动薄膜三通调节阀

调节阀>>三通调节阀>>气动薄膜三通调节阀产品详细信息调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途,确定阀门的工作条件:适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式:法兰、螺纹、焊接等。
3.确定操作阀门的方式:手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料:灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式:闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数:对于自动阀门,根据不同需要先确定允许流阻、排放能力、背压等,再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数:结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料:阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质:工作压力、工作温度、腐蚀性能,是否含有固体颗粒,介质是否有毒,是否是易燃、易爆介质,介质的黏度等等。
3.对阀门流体特性的要求:流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求:公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
(在选定参数时应注意:如果阀门要用于控制目的,必须确定如下额外参数:操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
)根据上述选型阀门的依据和步骤,合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解,以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
气动三通阀门使用说明书及维修手册

TFMQ气动阀门(三通)使用说明书及维护手册无锡市中良设备工程有限公司目录一、气动阀门(三通)简图二、气动阀门(三通)的基本结构三、结构性能四、气动阀门(三通)的使用与保养五、故障的检查与维修六、气缸的安装与使用七、气缸的维护与保养二、气动阀门(三通)的基本结构气动三通阀门主要有箱体、翻板、摆杆、气缸、行程开关等组成。
三、结构性能阀门的箱体是阀门的主体,要有足够的刚度和强度,以保证与进料管和出料管的联结和承受自重和物料重,因此由8—10mm厚的钢板焊接而成,同时要保证翻板在其内不受刮、碰影响的翻转,供物料通过。
翻板是关闭和开通物料流量的主要部件,因此要求有足够的刚度、强度和耐磨性,因此选用8--14mm厚的钢板制成,为了保证耐磨性,在阀门体内侧板、翻板两面衬挂耐磨性好的聚氨脂板或65Mn 板,为了降低料流在翻板上的流速,在其上加横档板以降低流速,减少磨损。
四、气动三通阀门的使用与保养气动三通阀门在使用前,首先检查其内部有无异物,卡刮翻板,气源压力应达到额定气压,管路应严密无泄漏,压缩空气应干净,应有过滤器和油雾器,活塞杆、连杆应灵活自如。
连接点螺栓、螺母不得有松动,气缸不得有泄露,检查行程开关控制的位置是否合适,如不正确应调整行程开关的位置。
五、故障的检查与维修见下表:六、气缸的安装和使用要求1、气缸在安装前应首先检查气缸在运输时是否损坏,连接部件是否松动,调整好后再行安装。
2、安装时气缸活塞杆不得承受偏心载荷或横向载荷,应使载荷方向与活塞杆轴线一致。
3、无论采用何种安装型式,都必须保证缸体不变形,气缸的安装底座要有足够的刚度,不允许负载和活塞杆的连接用电焊焊接。
4、气缸水平安置时,特别是长行程气缸,用水平仪进行三点位置(活塞杆全部伸出、中间及全部退回)检验。
5、速度调整,首先将速度控制阀(单向节流阀)的开度放在调整范围的中间位置,随后逐渐调节减压阀的输出压力,当气缸接近预定速度时,即可确定工作压力,最终速度不至撞击气缸盖为宜。
三通调节阀

三通调整阀三通调整阀,是由直行程电子式电动执行机构和采纳圆筒型薄壁窗口形阀芯的三通合流(分流)阀构成。
具有结构紧凑、重量轻、动作灵敏、流量特性精准明确,直接接受调整仪表输入的(4—20mADC0—10mADC或1—5VDC)等掌控信号及单相电源即可掌控运转,实现对工艺管路流体介质的自动调整掌控,广泛应用于精准明确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。
适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
目录分类结构注意事项结构特点简介分类结构三通调整阀按流体的作用方式分为合流阀和分流阀两类。
合流阀有两个入口,合流后从一个出口流出。
分流阀有一个流体入口,经分流成两股流体从两个出口流出。
合流三通调整阀的结构与分流三通调整阀的结构仿佛。
其特点如下:1、三通调整阀有两个阀芯和阀座,结构与双座阀仿佛。
但三通调整阀中,一个阀芯与阀座间的流通面积加添时,另一个阀芯与阀座间的流通面积削减。
而双座阀中,两个阀芯和阀座间的流通面积是同时加添或削减的。
2、三通调整阀的气开和气关只能通过选择执行机构的正作用和反作用来实现。
双座阀的气开和气关的更改可直接将阀体或阀芯与阀座反装来实现。
3、三通调整阀用于需要流体进行配比的掌控系统时,由于它代替一个气开掌控阀和一个气关掌控阀,因此,可降低成本并削减安装空间。
4、三通调整阀也用于旁路掌控的场所,例如,一路流体通过换热器换热,另一路流体不进行换热。
当三通阀安装在换热器前时,采纳分流三通调整阀;当三通调整阀安装在换热器后时,采纳合流三通调整阀。
由于安装在换热器前的三通阀内流过的流体有相同温度,因此,泄漏量较小;安装在换热器后的三通阀内流过的流体有不同的温度,对阀芯和阀座的膨胀程度不同,因此,泄漏量较大。
通常,两股流体的温度差不宜超过150℃。
采纳阀笼结构的三通调整阀,带平衡孔,采纳阀笼导向。
因此,可大大降低不平衡力。
气动三通阀门使用说明书及维修手册

TFMQ气动阀门(三通)使用说明书及维护手册无锡市中良设备工程有限公司目录一、气动阀门(三通)简图二、气动阀门(三通)的基本结构三、结构性能四、气动阀门(三通)的使用与保养五、故障的检查与维修六、气缸的安装与使用七、气缸的维护与保养二、气动阀门(三通)的基本结构气动三通阀门主要有箱体、翻板、摆杆、气缸、行程开关等组成。
三、结构性能阀门的箱体是阀门的主体,要有足够的刚度和强度,以保证与进料管和出料管的联结和承受自重和物料重,因此由8—10mm厚的钢板焊接而成,同时要保证翻板在其内不受刮、碰影响的翻转,供物料通过。
翻板是关闭和开通物料流量的主要部件,因此要求有足够的刚度、强度和耐磨性,因此选用8--14mm厚的钢板制成,为了保证耐磨性,在阀门体内侧板、翻板两面衬挂耐磨性好的聚氨脂板或65Mn 板,为了降低料流在翻板上的流速,在其上加横档板以降低流速,减少磨损。
四、气动三通阀门的使用与保养气动三通阀门在使用前,首先检查其内部有无异物,卡刮翻板,气源压力应达到额定气压,管路应严密无泄漏,压缩空气应干净,应有过滤器和油雾器,活塞杆、连杆应灵活自如。
连接点螺栓、螺母不得有松动,气缸不得有泄露,检查行程开关控制的位置是否合适,如不正确应调整行程开关的位置。
五、故障的检查与维修见下表:六、气缸的安装和使用要求1、气缸在安装前应首先检查气缸在运输时是否损坏,连接部件是否松动,调整好后再行安装。
2、安装时气缸活塞杆不得承受偏心载荷或横向载荷,应使载荷方向与活塞杆轴线一致。
3、无论采用何种安装型式,都必须保证缸体不变形,气缸的安装底座要有足够的刚度,不允许负载和活塞杆的连接用电焊焊接。
4、气缸水平安置时,特别是长行程气缸,用水平仪进行三点位置(活塞杆全部伸出、中间及全部退回)检验。
5、速度调整,首先将速度控制阀(单向节流阀)的开度放在调整范围的中间位置,随后逐渐调节减压阀的输出压力,当气缸接近预定速度时,即可确定工作压力,最终速度不至撞击气缸盖为宜。

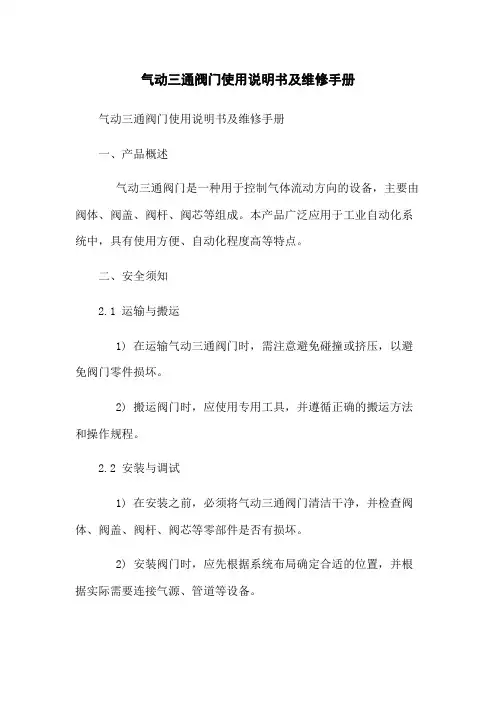

气动三通阀门使用说明书及维修手册

气动三通阀门使用说明书及维修手册气动三通阀门使用说明书及维修手册一、产品概述气动三通阀门是一种用于控制气体流动方向的设备,主要由阀体、阀盖、阀杆、阀芯等组成。
本产品广泛应用于工业自动化系统中,具有使用方便、自动化程度高等特点。
二、安全须知2.1 运输与搬运1) 在运输气动三通阀门时,需注意避免碰撞或挤压,以避免阀门零件损坏。
2) 搬运阀门时,应使用专用工具,并遵循正确的搬运方法和操作规程。
2.2 安装与调试1) 在安装之前,必须将气动三通阀门清洁干净,并检查阀体、阀盖、阀杆、阀芯等零部件是否有损坏。
2) 安装阀门时,应先根据系统布局确定合适的位置,并根据实际需要连接气源、管道等设备。
3) 安装完毕后,应进行阀门的调试工作,确保阀门无泄漏、顺畅运行。
2.3 使用与维护1) 在使用气动三通阀门时,应确保阀门能正常开启和关闭,并且阀门的控制信号与气源信号一致。
2) 定期对阀门进行维护保养,包括清洁阀体、阀芯,检查密封性能和润滑情况等。
3) 如发现阀门出现异常运行、泄漏等问题,应及时停止使用并进行维修。
三、维修手册3.1 拆解与装配1) 在拆解气动三通阀门之前,应切断气源,并排空内部气体。
2) 拆下阀杆与阀盖,并将阀芯取出进行清洗和检查。
3) 在装配之前,应检查阀门各部件的完好情况,确保无损坏或丢失。
3.2 零件更换1) 根据使用需要,如需更换阀杆、阀芯等零件,应选择符合规定规格的零件进行更换。
2) 零件更换时,应注意正确安装和调整,确保每个零件与阀门完全匹配并正常工作。
3.3 故障排除1) 当气动三通阀门出现异常运行,如无法开启或关闭、泄漏等问题时,应及时进行故障排除。
2) 故障排除应从阀门内部开始,检查阀体、阀盖、阀杆、阀芯等零部件是否损坏或灰尘积聚,需要时进行清洁或更换。
四、附件本文档涉及附件包括:1) 气动三通阀门技术参数表2) 安装示意图3) 零部件清单五、法律名词及注释1) 气动三通阀门:一种通过气动传动来控制气体流动方向的阀门型号或设备。
三通调节阀.

石化材料事业部计控中心 石化材料事业部计控中心
现场故障阀芯
石化材料事业部计控中心 石化材料事业部计控中心
调节阀的常见故障
序号 故障 产生原因 检查方法
首先检查上游仪表, 从信号 转换器 定位器。 查气源压力,供气量。 执行机构中是否漏气。 最后查阀。 查气源,定位器性能。 膜片,活塞环是否漏气。 检查填料压盖。 最后检查阀芯,阀杆。 与上面一样查信号,气源。 查工况的介质压差。 核对弹簧压力范围。 校验定位器。
石化材料事业部计控中心 石化材料事业部计控中心
三通调节阀的结构特点:
石化材料事业部计控中心 石化材料事业部计控中心
三通调节阀介绍
参考标准:
设计标准:IEC 60534 阀体设计:ASME B16.34 结构长度: 水平方向 ISA 75.03 法兰连接球形调节阀结构长度 中心到底法兰距离 GB/T 17213.3 工业过程控制阀 第3-1部分 尺寸两通球形直通控制阀法兰端面距和两通球形角形控制阀法 兰中心至法兰端面的间距 阀体压力试验: IEC 60534-4 流量特性:IEC 60534-2-4 阀座泄漏试验:ANSI/FCI 70-2 出厂性能试验:GB/T 4213
石化材料事业部计控中心 石化材料事业部计控中心
安装前要注意的问题
避免安装应力
安装调节阀时,经常碰到二片管道法兰之间不同轴,严 重歪斜 有时二法兰距离与阀的端面距相差太多 用撬棒硬拉、硬弯管道,勉强把阀装上去,这样阀将 长期承受应力,引起不同程度的变形。
石化材料事业部计控中心 石化材料事业部计控中心
石化材料事业部计控中心 石化材料事业部计控中心
三通调节阀介绍
主要性能指标
基本误差:±1.5%(带定位器) ±8%(不带定位器) ±1%(电动执行机构) 回 差:1.5%(带定位器) --- (不带定位器) 2%(电动执行机构) 死 区:0.6%(带定位器) 6%(不带定位器) 3%(电动执行机构) 可调比:R=50
德国 WODE 进口气动三通调节阀 说明书

德国WODE 进口气动三通调节阀一、产品说明:德国WODE 进口气动三通调节阀有合流和分流两种结构形式。
阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向三通阀,在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用常用于热交换器的两相调节,也可用于简单的配比调节。
公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm 和压差较大的分流场合,不能互换使用。
二、产品概述德国WODE 进口气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。
配用多弹簧执行机构,具有结构简单、重量轻、体积小、拆装方便等优点。
广泛应用于精确控制气体、液体等介质的工艺参加。
如压力、流量、温度、液位保持在给定值。
适合于把一种流体通过三通阀分成二路流出或者把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。
公称压力有PN1.6、4.0、6.4Mpa ;公称通径范围DN25~300mm 。
适用流体温度由-60℃~+450℃。
泄漏量标准为Ⅳ级。
流量特性有直线、抛物线两种。
三、主要零件材料及推荐使用温度范围 零件名称 材料 温度范围HT200、ZG230-450、ZG1Cr18Ni9 -20~200℃ ZG230-450 -40~450℃ 阀 体 上下阀盖 ZG1Cr18Ni9Ti -250~550℃阀芯、阀座、阀杆 1Cr18Ni9 -250~550℃橡胶石棉板 密封垫 不锈钢缠绕垫填料 聚四氟乙烯上下膜盖 A3钢板35CrMoA 膜片 35、A3支架、顶盘 HT200 压缩弹簧 60Si2Mn 波纺薄膜 5806胶夹480D 尼龙66网眼布四、主要技术参数和性能指标 1、调节机构主要技术参数合流 25 32 40 50 6580100 125150 200 250300 阀座直径mm 分流 25 32 40 50 6580100 125150 200 250300合流 8.5 13 21 34 5285125 210340 535 8001260 额定流量 系数kv 分流 25 32 40 50 6585125 210340 535 8001260 公称压力Mpa 1.6、4.0、6.4行 程mm 16 25 40 60 100 流量特性 直线介质温度℃ -20~200、-40~+250(常温型)、-40~315(中温型) 法兰尺寸 铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59法兰型式 法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式 阀体材质 HT200,ZG230-450、ZG1Cr18Ni9阀芯材质 1Cr18Ni9上阀盖型式 普通式(常温型)、热片式(中温型)可调比 30:1气源接头 M16×1.52、执行机构主要技术参数型 号 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6 有效面积cm2 400 630 1000 1600 行 程mm 16.25 40 60 1000 弹簧范围KPa 20~100;40~200、20~60、60~100、80~2403、性能指标项目 不带定位器 带定位器基本误差% ±6 ±1.5回差% 5 1.5死区% 4 0.6始点 ±2.5 气关 终点 ±6.0 始点 ±6.0 始终点偏差% 气开 终点 ±2.5±1.5 额定行程偏差% ±2.5允许泄漏量L/h 10-3×阀额定容量注:一般均应带定位器4、允许压差供气压力 弹簧压力25 32 40506580100125 150 200 2503000.14MPa 20-100 1220 750500300300200120120 80 50 5025可配附件:定位器、手轮机构、空气过滤减压器等。
气动三通阀

首页>>产品中心>>气动三通阀一、产品[气动三通法兰球阀]的详细资料:产品型号:Q644F产品名称:气动三通法兰球阀产品特点:气动三通法兰球阀,气动法兰球阀,三通法兰球阀二、主要外形和连接尺寸单位(mm):Q644/645F-16通径DN L L1 D K D1 n-Φd b f H W法兰标准:GB9113亦可按ANSI B16.5、JIS B2212备注:L(T)形三通阀由气动执行机构和三通球阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。
广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
订货须知:一、①气动三通法兰球阀产品名称与型号②气动三通法兰球阀口径③气动三通法兰球阀是否带附件二、若已经由设计单位选定公司的气动三通法兰球阀型号,请按气动三通法兰球阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,相关产品:气动三通内螺纹球阀Q647Y气动固定球阀气动对夹球阀气动信号球阀气动广式球阀气动球阀/电动球阀气动喷粉煤球阀Q647F气动固定球阀气动三片式焊接球阀超高压截止阀是高压截止阀的一种。
主要用于对压力要求比较高的行业。
其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。
主要应用于化工和医药等领域。
由于是采用焊接方式。
拆换比较不方便。
主用适用维超高压截止阀是高压截止阀的一种。
主要用于对压力要求比较高的行业。
其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。
主要应用于化工和医药等领域。
由于是采用焊接方式。
拆换比较不方便。
主用适用维修不是很频繁磨损利比较低的地方。
国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。
截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。
【F'A】电动调节阀说明书

调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表。
随着工业领域的自动化程度越来越高,正被越来越多的应用在各种工业生产领域中。
与传统的气动调节阀相比具有明显的优点:电动调节阀节能(只在工作时才消耗电能),环保(无碳排放),安装快捷方便(无需复杂的气动管路和气泵工作站)。
阀门按其所配执行组织使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种阀门结构由电动执行组织和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。
主要零件零件材料:阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料:灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源:等电压等级。
输入控制信号:或者。
反馈控制信号:(负载电阻碍欧姆以下)通过接收工业自动化控制系统的信号(如:)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。
实现自动化调节功能。
新型电动调节阀执行器内含饲服功能,接受统一的或·的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
流量特性电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。
电动调节阀的流量特性有:线性特性,等百分比特性及抛物线特性三种。
应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。
安装电动调节阀最适宜安装为工作活塞上端在水平管线下部。
温度传感器可安装在任何位置,整个长度必须浸入到被控介质中。
电动调节阀一般包括驱动器,接受驱动器信号(或)来控制阀门进行调节,也可根据控制需要,组成智能化网络控制系统,优化控制实现远程监控。
电气原理动作原理:电机电源或者,控制信号,阀里面有控制器,控制器把电流信号转换为步进电机的角行程信号,电机转动,由齿轮,杠杆,或者齿轮加杠杆,带动阀杆运作,实现直行程或角行程反馈:电机运行,通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信号,此外还有三根线的限位信号(全开,全闭。
调节阀手册

调节阀手册第一章概述O.P.小洛维特在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的液体和气体的正确分配和控制。
这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要靠某些最终控制元件去完成。
最终控制元件可以认为是自动控制的“体力”。
在调节器的低能量级和执行流动流体控制所需的高能级功能之间,最终控制元件完成了必要的功率放大作用。
调节阀是最终控制元件的最广泛使用的型式。
其他的最终控制元件包括计量泵、调节挡板和百叶窗式挡板(一种蝶阀的变型)、可变斜度的风扇叶片、电流调节装置以及不同于阀门的电动机定位装置。
尽管调节阀得到广泛的使用,调节系统中的其它单元大概都没有像它那样少的维护工作量。
在许多系统中,调节阀经受的工作条件如温度、压力、腐蚀和污染都要比其它部件更为严重,然而,当它控制工艺流体的流动时,它必须令人满意地运行及最少的维修量。
调节阀在管道中起可变阻力的作用。
它改变工艺流体的紊流度或者在层流情况下提供一个压力降,压力降是由改变阀门阻力或"摩擦"所引起的。
这一压力降低过程通常称为“节流”。
对于气体,它接近于等温绝热状态,偏差取决于气体的非理想程度(焦耳一汤姆逊效应)。
在液体的情况下,压力则为紊流或粘滞摩擦所消耗,这两种情况都把压力转化为热能,导致温度略为升高。
常见的控制回路包括三个主要部分,第一部分是敏感元件,它通常是一个变送器。
它是一个能够用来测量被调工艺参数的装置,这类参数如压力、液位或温度。
变送器的输出被送到调节仪表一一调节器,它确定并测量给定值或期望值与工艺参数的实际值之间的偏差,一个接一个地把校正信号送出给最终控制元件一一调节阀。
阀门改奕了流体的流量,使工艺参数达到了期望值。
在气动调节系统中,调节器输出的气动信号可以直接驱动弹簧-薄膜式执行机构或者活塞式执行机构,使阀门动作、在这种情况下,确定阀位所需的能量是由压缩空气提供的,压缩空气应当在室外的设备中加以干燥,以防止冻结,并应净化和过滤。
三通说明书

一、用途与性能特点TFPQ系列气动三通、四通,主要用于粮食、饲料、化工、肥料等行业中颗粒或粉状物料在输料设备及管道中分路或分配,是实现自动化生产线中的必备设备。
该设备采用气压传动,电磁阀换向,行程开关控制,操作简单,换向动作迅速,工作性能稳定。
该设备使用时需具备0.6-0.8Mpa的气压源。
二、主要规格与技术参数主要规格与技术参数见图一、表1。
图一、小样图三、主要结构及工作原理1、TFPQ系列气动三通、四通主要由壳体、翻板、带阀气缸、摆杆机构,限位开关等部件组成,利用接入的气压源推动气缸伸缩而带动翻板打开和关闭料道,利用电控系统实现气缸换向和发出到位信号。
2、气动系统(见图二),主要由QGBⅡ40×150-MP4型气缸,2636000、0201型二位五通电磁换向阀,换向阀上装有2件QLX-L8型排气消声节流阀,在接气压源的管道上加装398、223型气源处理三联件(本机未带),及耐压软管、管接头等组成。
电磁换向阀控制气缸伸、缩换向,气缸运行速度(即排气速度)可通过节流阀调节,消声器消除排气噪音、气源处理三联件可限制进入气缸的气源压力,过滤气源水份,且向气源中喷雾化油以润滑气缸。
3、电控部分主要由电磁换向阀、行程开关、换向开关、指示灯(换向开关、指示灯本机未带)组成。
假如需关闭料道1 向料道2供料时,转动(或按动)换向开关至2状态,电磁换向阀得电,气缸推动翻板关闭料道1,到位后行程开关1接通指示灯发出信号(灯1红色──关闭,灯2绿色──打开)。
在上述状态下,如需关闭料道2向料道1供料、换向开关至1状态,电磁换向阀失电、气缸推动翻板关闭料道2,到位后行程开关2接通指示灯发出信号(灯1绿色,灯2红色)。
四、运输与贮存1、TFPQ系列气动三通、四通在运输和存放中宜立放,不宜平放。
2、在放三个月以上不用时,气缸应处在收缩状态,行程开关应处在放松状态。
五、安装与调试1、本机安装前应检查各部件装配完整,无松动,进行空载调试,翻板运行到位无卡碰,气缸动作平稳,电磁换向阀换向灵敏,行程开关限位可靠。
三通说明书

电动三通换向阀
使
用
说
明
书
S型系列三通换向阀
1、用途:
S型系列三通换向阀主要用于固体散状颗粒、粉状物料在输送系统中改变物料流向的专用设备。
它广泛应用于冶金、矿山、建材、化工、煤炭、粮食、轻工等行业各种矿物或有机原料的储运、加工工艺流程中。
2、特点:
结构紧凑、操作灵活、封闭性好无泄漏,性能稳定无故障。
导向活套换向迅速、准确,可进行远程微机控制。
2、工作原理:
主要由阀体、导向活套、曲柄、驱动机构和信号输出系统组成。
驱动机构驱动曲柄作
往复运动,曲柄带动导向活套进行换向,信号输出系统发出换向信号。
3、型号及型号编制:
按驱动方式可分为,手动S、电动D、气动Q和电液推杆DY共四种。
按物料流向可分为Y、N、K、X四种通路形式。
按物料流向角度可分为45°、50°、60°三种角度。
(有特殊要求可重新设计)
DS型电动换向三通阀
主要性能参数
1、DSY型电动换向三通阀外形和安装尺寸
DSY系列电动换向三通阀外形尺寸
随机资料
产品说明书 1本
产品合格证 1份
设备发货清单 1份。
气动薄膜调节阀使用说明书

产品概述 Product overview气动薄膜调节阀采用顶部导向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。
调节阀配多弹簧薄膜执行器,具有结构小输出力大。
Pneumatic diaphragm regulating valve with the top guide structure, compact structure, Fluid channels in a s- shaped streamline, small pressure drop loss large flow, wide adjustment range, high precision flow characteristics. Regulating valve with multi-spring diaphragm actuator, with small structure, large output force.单座调节阀双座调节阀套筒调节阀标准技术参数阀体型式:单座、双座、套筒公称通径:DN20-DN200额定压力:PN16、PN40、PN63、PN100连接方式:法兰、螺纹、焊接(或其它客户指定)密封面形式:PN16凸面、PN40、PN63、PN100为凹面材质:WCB、304、316、316L结构形式:标准型(-20℃~+200℃)低温型(-60℃~-196℃)散热型(-40℃~450℃)波纹管密封型压盖形式:压板式填料:V型氟四氟乙稀、柔性石墨阀内组件阀芯形式:单座柱塞型阀芯材质:304、316+STL流量特性:等百分比、线性、快开执行机构形式:多弹簧式薄膜执行器作用形式:正作用、反作用膜片材质:丁晴橡胶夹增强涤纶织物弹簧范围:20~100KPa、40~200KPa、80~240KPa,供气压力:0.4~0.5MPa作用形式气关式FO(配正作用执行机构)当气源故障时,执行机构弹簧将阀打开气开式FC(配反作用执行机构)当气源故障时,执行机构弹簧将阀关闭附件(根据要求配置)电气定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、保位阀及其它性能额定KV值:参照表流量特性:线性、等百分比、快开可调范围:50:1泄露等级:金属密封:小于0.01(ANSI B16.104-1976IV级)软密封:小于0.00001%回差:小于全行程1%(带定位器)小于全行程3%-5%(不带定位器)基本误差:小于全行程±1%(带定位器)小于全行程±5%(不带定位器)Standard technical parametersValve bodyType: Single seat, double seat, sleeveNominal diameter: DN20-DN200Nominal pressure: PN16, PN25, PN40, PN63, PN100 Connection: Flange, thread, weld (Or other customer specifi ed) Sealing surface: PN16 convex surface, PN40, PN63, PN100 concave surfaceMaterial: WCB, 304, 316, 316LStructure: Standard type (-20℃~+200℃)Low temperature type (-60℃~-196℃)Cooling type (-40~450℃)Bellows seal typeGland type: press platePacking: V type PTFE, fl exible graphiteValve componentsCore type: single seat plunger typeCore seat: 304, 316+ SLTFlow characteristics: Equal percentage, linear, quick-opening ActuatorType: Multi-spring diaphragm actuatorAction type: Direct action, reverse actionDiaphragm material: NBR rubber reinforcing polyester fabric Spring range: 20~100KPa, 40~200KPa, 80~240KPaSupply pressure:0.4~0.5MPaAction type:Air to close FO (With direct action actuator), whenthe air supply failure, actuator spring open the valveAir to open FC (With reverse action actuator) When the air supply failure, actuator spring close the valveAccessories (Configured according to requirements) locator, air fi lter pressure-relief valve, hand wheel device, limit switch, solenoid valve, lock up valve and others. PerformanceRated KV value: Reference tableFlow characteristics: Linear, equal percentage, quick opening Adjustable range: 50:1Leakage classMetal seal: Less than 0.01 (ANSI B16.104-1976IV)Soft seal: Less than 0.00001%Hysteresis: Less than full stroke 1% (With locator) Less than full stroke 3%~5% (Without locator)Basic error: Less than full stroke ± 1% (With locator) Less than fullstroke ± 5% (Without locator)额定流量系数及行程参数口径阀座通径KV 有效面积额定行程气开式压差MPa气关式压差MPa线性等百分比信号Pr :20-100信号Pr :40-200信号Pr :20-100信号Pr :40-200气源0.14MPa气源0.25MPa气源0.14MPa气源0.25MPa2050.228016----70.5----80.8---10 1.8 1.6 5.35 6.4 5.35 6.412 2.8 2.5 3.72 6.4 3.72 6.415 4.44 2.38 5.55 2.33 6.4206.9 6.3 1.34 3.12 1.34 4.01252511100.86 2.00.86 2.5732321716400250.75 1.740.75 2.24404027250.48 1.110.48 1.48505044400.310.710.310.9165656963600400.270.630.270.8180801101000.180.420.180.521001001761600.110.230.110.341251252752501000600.120.280.120.371501504404000.090.200.090.252002006906300.050.110.050.14液体温度(℃)压差(M p a )软密封阀座工作温度与压差范围司太莱合金工作范围压差(M p a )液体温度(℃)流量特性曲线等百分比流量特性直线性特性通径DN L A H1H2H3H4H5C H6PN16/40PN63/100PN16/40PN63/100PN16/40PN63/100PN16/40PN63/100PN16/40PN63/10020150230282126138271286298286298434922018025160230282126138271286298286298485422018032180260308134142297302310302310576122018040200260308157165297325333325333667022018050230300308167187297335345335345808422018065290340395199204375437442437442929726524080310380395214219375452457452457100105265240100350430395229240375467478467478120125265240125400500498263280455524541654671134138315304150480550498293300455554561684691156163315304200600650498358364455619625749755199206315304标准型总高度=H5+H1+H2,高温散热型总高度=H5+H1+H3,波纹管密封总高度=H5+H1+H4气动薄膜单座调节阀重量表通径DN20253240506580100125150200标准型PN161718232629526295115152235PN4018192527325668115140165295PN6425273541456978155190255355高温散热型1819252732566875120148325波纹管密封型1819252732566875120148325低温型2527303339596885150210335单位kg带手轮型标准型高温散热型波纹管密封型气动薄膜调节阀尺寸图产品概述 Product overview电子式电动调节阀,由电子式电动执行器和笼式调节阀组成,电动执行器内置伺服系统,无须另配伺服放大器,输入信号及电源即可控制运行。
danfoss三通阀门使用说明

danfoss三通阀门使用说明Danfoss三通阀门是指采用高强度不锈钢、合金、陶瓷等材料制成的一种阀门。
其主要特点在于强度高、耐磨损、寿命长。
特别适用于化工、石油、冶金、机械等行业。
本阀门的使用寿命一般为40-50年左右,在使用过程中如出现漏水等问题应及时检修,避免造成不必要的损失。
1. Danfoss三通阀门不允许用手直接接触阀门内的介质,否则将损坏阀门结构。
如必须接触时,应注意防止液体飞溅到阀体上,造成损坏。
当阀门开启时,手不能接触到阀门内部,请使用其它保护工具对阀门进行检修。
由于阀门内部泄漏或损坏引起阀门关闭不严密或停止工作时,使阀门处于关闭状态。
如操作不当将会造成泄漏或损坏阀门内部元件。
2.阀门安装前应检查各零件、管件是否完整以及内部有无油污、铁锈等。
在安装阀门前,必须先清洗管道和阀门,以免安装时出现卡塞等现象。
安装阀门时,应使阀门置于合适的位置。
阀门的密封面和球面之间的间隙应保持在1-2 mm内,以免影响密封效果。
在安装阀门前一定要将阀门打开检查密封是否完好。
在管道上安装阀门时应尽量减少阀门之间的距离。
阀门的安装方向应与管道上安装阀门时所选定的方向一致。
关闭时阀门应处于开启状态。
安装阀门后应进行检验,确保密封性能良好。
阀门应有良好的密封性能,且密封面不得有砂眼、气孔、裂纹、疏松和缩孔等缺陷,密封性能应符合表1-3要求。
3.在安装过程中应注意的是必须安装好法兰和垫片,以免阀门因振动、冲击而损坏。
如果没有法兰和垫片,可以安装在法兰上,也可以安装在阀门上。
安装时要注意法兰上与阀门壳体垂直、相互平行,在安装时应使阀门在水平位置,不能与管道平行以免影响阀门的密封。
安装法兰和密封垫片时应注意保证法兰的密封面和垫片压紧,以免阀门因振动、冲击而损坏。
Danfoss三通阀门使用说明对阀门各部位的安装要求严格执行下列规定:首先要进行预处理在阀门安装前应对管道和阀门内部进行清洗,检查是否存在污物、异物等杂质。
上海川沪阀门 气动薄膜三通调节阀 说明书

■ 产品概述ZJSF气动薄膜三通调节阀(三通分流阀) ZJSH气动薄膜三通调节阀(三通合流阀)■ 产品概述ZJSF(H)气动薄膜三通调节阀,由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。
气动薄膜执行器具有高度低、重量轻、安装维修简便等优点。
气动三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。
阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。
气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。
气动三通调节阀应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。
■ 主要技术参数● 阀体阀体形式 直通铸造三通阀公称通径 合流阀:DN20~300mm、分流阀:DN80~300mm公称压力 PN1.6、2.5、4.0、6.4MPa法兰标准 GB/T9113、 JB/T79连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)阀盖形式标准型-17~+230℃、高温型+230~+450℃低温型-60~-196℃、波纹管密封型-40~+350℃压盖型式 螺栓压紧式密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 ● 阀内件阀芯形式 圆筒双导向型阀芯流量特性 线性、等百分比● 执行机构及附件、作用形式执行器型式 ZHA/B多弹簧簿膜执行机构执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56 有效面积(cm2) 350 350 560 900 1400行程(mm) 10、16254040、60100弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布供气压力 140~400KPa 气源接口 RC1/4" 环境温度 -30~+70℃可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等作用形式气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)■ 主要零件材料及内部结构图1 阀体 WCB CF8 CF8M CF3M2 阀芯 304 304 316 316L3 阀座 304 304 316 316L 4 导向套 304304 316 316L 5 垫片 PTFE/金属石墨垫片 6 阀盖 WCB CF8 CF8M CF3M 7 填料 PTFE/柔性石墨8 弹簧 65Mn 304 316 316L 9 螺母 304 304 316 316L 10阀杆304 304316316L■ 主要性能指标项目 不带定位器 带定位器 基本误差% ±6.0 ±1.5 回差% ≤5.0 ≤1.5 死区% ≤4.0 ≤0.6始点 ±2.5 气开始点 ±6.0 始点 ±6.0 始终点偏差%气关 终点±2.5±1.5 额定行程偏差% ≤2.5泄露量L/h 0.01%×阀额定容量可调范围R30:1■ 额定流量系数Kv、额定行程、配用执行器型号额定行程(mm) 16 25 40 60 100允许压差(MPa) ≤公称压力执行器型号 ZHA/B-22 ZHA/B-23ZHA/B-34 ZHA/B-45 ZHA/B-56 ■ 主要外形及连接尺寸公称通径 DN(mm) 20 25 32 40 50 6580100125150 200 250300 PN16/25 180 185 200 220250275305350410450 550 670770 LPN40 185 190 210 230255285310355425460 560 690795 PN64 190 200 220 240265295320370400475 570 752819 PN16/25 140 140 150 160180200222230270280 306 474584 HPN40 140 140 150 160180200222230270280 306 474584 PN64 150 160 170 180200220240260300322 380 495605 H1 155 155 175 180200235250260330350 420 530680 H2 298 298 298 298298380380380510510 510 650650 H3 180 180 180 180180236236236310310 310 380380 L1 280 280 280 280280350350350475475 475 560560A 282 282 282 282282360360360470470 470 580580C 220 220 220 220220270270270320320 320 400400注:表中尺寸为不带标准附件数据。
气动三通球阀说明书

气动三通球阀说明书:一、气动三通球阀产品概括:1、构造紧凑、启闭快速、流道通畅、流体阻力小。
2、密封性能好:利用四周阀座资料聚四氟乙烯弹性变形实现无泄露密封。
3、一阀多用:任一通口可用作进口而无泄露,三通既可制成L型通口,也可制成T型通口。
4,维修方便:在系统卸压后,无需拆下整个阀体便可进行检查和维修。
5、泛合用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混淆流体。
二、气动三通球阀介质流向原理:气动三通球阀分 L型和T型,介质流通方向见以下图。
L型三通球阀合用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀合用于介质的分流、合流或流向切换,T型孔道能够使三个通道相互连通或使此中两个通道连通,三通球阀一般采纳两个阀座构造,亦可依据用户要求采纳四阀座构造。
三、气动三通球阀履行标准:I设计和制造:GB/T12237-1989;APl608。
2.查验和试验:GB/T13927-1992;APl598。
法兰连结:JB/T79]一2-1994;ASME/ANSIB165。
3构造长度:JD-2002产品实拍:附件选项:依据不一样控制和要求可选择以下附件:回讯器:也叫限位开关,远程反应开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转着手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调理功能。
四、气动三通球阀试验压力:公称压力常温最大壳体气密封高压密封PN工作压力试验压力试验压力试验压力1.61.62.40.61.76 2.52.53.80.62.75 4.04.06.00.64.4C1aSSl502.03.00.62.2五、气动三通球阀使用范围:壳体资料阀座资料合用温度合用介质聚四氟乙烯≤150℃水\蒸汽碳钢C型≤300℃对位聚苯油晶等聚四氟乙烯≤150℃铬镍钛钢P型硝酸类对位聚苯≤200℃聚四氟乙烯≤150℃铬镍钼钛钢R型醋酸类对位聚苯≤200℃。
ZJHX Q 系列 气动薄膜三通调节阀 使用说明书

ZJHX/Q系列气动薄膜三通调节阀使用说明书上海唐玛泵阀有限公司SHANGHAI TANGMA PUMP VALVE CO.,LTD 地址:上海市金山区亭林镇林吉路2455号 邮编:201505电话:************传真:************邮箱:*******************网址:一、概述产品特点及适用范围ZJHX/Q气动薄膜三通分流/合流调节阀是专门针对三通控制研制的专用调节阀。
有合流和分流两种结构形式,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。
具有调节精度高,动作稳定可靠等优点。
合流型主要用于将两种流体混合成第三种流体;分流型主要用于将一股流体分成两股流体。
该产品可代替两台互为开关的单、座调节阀,用于液体、气体、蒸汽等介质的调节与控制。
公称通径和压差较小时,合流阀可用于分流场合,但公称通径大于80mm和压差较大的分流场合,不能互换使用。
三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。
型号及编制说明型号、规格常温型中温型类别合流阀分流阀合流阀分流阀型号ZJHQ16-64 ZJHX16-64 ZJHQ16-64 ZJHX16-64 规格 DN25—300 DN80—300 DN25—300 DN80—300注:公称通径小于80时,分流阀可用合流阀替代。
工作条件温度:-25℃~+55℃相对湿度:5%~100%二、工作原理和结构ZJHX/Q气动薄膜三通调节阀由气动薄膜执行机构和三通阀两部份组成。
(如图1)外来的气动信号压力输入薄膜室后,在波纹膜片上产生推力,此力压缩弹簧组,使推杆移动而带动阀杆使阀芯开关,直至推力与弹簧组被压缩后的反力平衡而稳定在某个行程上为止。
依照上述原理,阀芯的行程大小与输入信号压力的大小形成一定的比例关系。
气动多弹簧薄膜执行机构按作用方式可分为正作用式和反作用式两种。
当信号压力增加时,推杆往伸出膜室的方向动作的执行机构为正作用式,型号为ZHA型。
