RS232 DB9 计算机接口定义
DB9在RS232中的应用详解
1DB9在RS232通讯上的应用接法详解一、DB9在232通讯上属于常用器件，分公头和母头，接法与排列刚好相反，在实际工作中常用会混淆，此文档专门针对常用的直插式DB9在232中的接法应用作一详细描述。
计算机接口定义为 2脚RX, 3脚TX, 5脚GND如果你设备接口定义为 ：2脚RX, 3脚TX, 5脚GND ，那与计算机连要用交叉线如果你设备接口定义为 ：2脚TX, 3脚RX,5脚GND ，那与计算机联连用直通线 （本文档均使用此方式）重点：用BD9母头时，DB9的2脚接TX ，3脚接RX ；使用DB9公头时，则相反，为2脚接RX ，3脚接TX ；母头与公头的PCB 封装区别：母头第一脚在右边，公头第一脚在左边。
二、DB9公头实物图：在PROTEL 99SE PCB 中，封装名称及图示如下：封装名称为DB9SEL （也可为DB9A/M-2），特征为第一脚在左边。
（下图左边的为原理图元件，右边为PCB 封装，原理图中BD9公头与母头可通用，但要注意对应的PCB 封装必须正确）2三、下面是DB9母头：设计工控板时推荐使用母头，因可直接用串口直通延长线连接到PC 的DB9串口）在PROTEL 中的原理图及PCB 中的封装如下图：PCB 中的封装名称为DB9SLE （也可为DB9A/F-2），特征是第一脚在右边31）公头与母头在PROTEL SCH 中的封装的路径为：C:\Program Files\Design Explorer 99 SE\Library\Sch在上述目录下找到Miscellaneous Devices.ddb 添加即可2）公头与母头在PROTEL PCB 中的封装的路径为：C:\Program Files\Design Explorer 99 SE\Library\Pcb\Connectors在上述目录下找到D Type Connectors.ddb 添加即可四、设计RS232示例：采用常用的MAX3232芯片，用二个串口，串口1使用BD9公头串口2使用公母头时：（推荐使用母头，因可直接用串口延长线连接PC 的DB9串口）大浪淘沙V1.02011-11-184。
DB9接口定义教程文件
D B9接口定义
RS232 DB9引脚颜色及公头、母头引脚定义
1-黑 2-红 3-棕 4-橙 5-黄 6-绿 7-蓝 8-紫 9-白 B: 1-黑 2-棕 3-红 4-橙 5-黄 6-绿 7-蓝 8-紫 9-白
1. 载波检测(DCD - Data Carrier Detect)
2. 接受数据(RXD - Receive Data)
3. 发出数据(TXD - Transmit Data)
4. 数据终端准备好(DTR - Data Terminal Ready)
5. 信号地线(SG - System Ground)
6. 数据准备好(DSR - Data Set Ready)
7. 请求发送(RTS - Request to Send)
8. 清除发送(CTS - Clear to Send)
9. 振铃指示(RI - Ring Indicator)
DB9公头/针型引脚定义：
引脚序号 2 3 5 1、4、6 7、8 信号定义 RXD TXD 地内部相连内部相连
注：该口可接与计算机通讯的设备
DB9母头/孔型引脚定义：
引脚序号 2 3 5 1、4、6 7、8 信号定义 TXD RXD 地内部相连内部相连
注：该口可直接插入计算机的COM口。

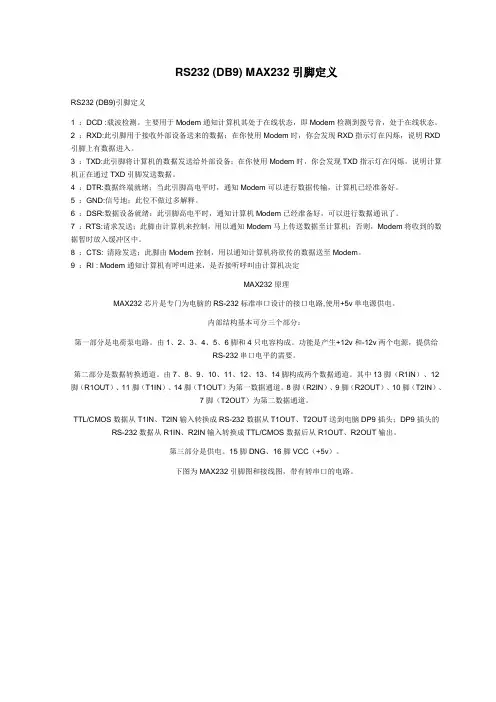

MAX232引脚定义
RS232 (DB9) MAX232引脚定义RS232 (DB9)引脚定义1 ：DCD :载波检测。
主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。
2 ：RXD:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD 引脚上有数据进入。
3 ：TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。
4 ：DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。
5 ：GND:信号地；此位不做过多解释。
6 ：DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。
7 ：RTS:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。
8 ：CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。
9 ：RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定MAX232原理MAX232芯片是专门为电脑的RS-232标准串口设计的接口电路,使用+5v单电源供电。
内部结构基本可分三个部分：第一部分是电荷泵电路。
由1、2、3、4、5、6脚和4只电容构成。
功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。
第二部分是数据转换通道。
由7、8、9、10、11、12、13、14脚构成两个数据通道。
其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。
8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。
TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT送到电脑DP9插头；DP9插头的RS-232数据从R1IN、R2IN输入转换成TTL/CMOS数据后从R1OUT、R2OUT输出。
RS232接口,DB9、DB25引脚定义
RS232接口,引脚定义DB9 DB252009-04-28 17:24RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。
因此现在都把RS232接口叫做DB9。
"RS-232C接口定义(9芯)针脚定义符号1载波检测DCD2接收数据RXD3发送数据TXD4数据终端准备好DTR5信号地SG6数据准备好DSR7请求发送RTS8清除发送CTS9振铃提示RIRS-232C接口定义(25芯) 针脚定义符号1频蔽地线2发送数据TXD3接收数据RXD4请求发送RTS5允许发送CTS6数据准备好DSR7信号地SG8载波检测DCD9发送返回(+)10未定义11数据发送(-)12~17未定义18数据接收(+)19未定义20数据终端准备好DTR 21未定义22振铃RI23~24未定义25接收返回(-)由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
DB串口引脚定义
D B串口引脚定义 The latest revision on November 22, 2020DB9串口引脚定义1.DB9串口引脚定义2.RS-232端（DB9母头/孔型）引脚定义引脚序号2 3 5 1、4、6 7、8信号定义TXDRXD地内部相连内部相连注：该口可直接插入计算机的COM口2．RS-232端（DB9公头/针型）引脚定义引脚序号 2 3 51、4、6 7、8信号定义RXDTXD地内部相连内部相连注：该口可接与计算机通讯的设备注：该口可接与计算机通讯的设备二、DB9母头/孔型与DB9母头/孔型连接方式：2-2，3-3，5-5串行口常用的三根线(TXD RXD GND)，有这三根就可以读写数据了。
9芯信号方向来自缩写描述1调制解调器CD载波检测2调制解调器RXD接收数据3PC TXD发送数据4PC DTR数据终端准备好5GND信号地6调制解调器DSR通讯设备准备好7PC RTS请求发送8调制解调器CTS允许发送9调制解调器RI响铃指示器注：调制解调器(在这里是一个例子，它可以是其它的RS232终端设备)Pin 1 CD Received Line Signal Detector (Data CarrierDetect)Pin 2 RXD Received DataPin 3 TXD Transmit DataPin 4 DTR Data Terminal ReadyPin 5 GND Signal GroundPin 6 DSR Data Set ReadyPin 7 RTS Request To SendPin 8 CTS Clear To SendPin 9 RI Ring Indicators。

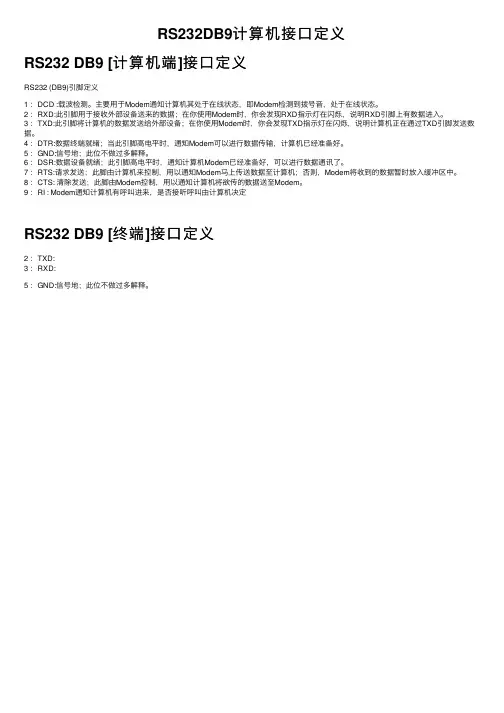

RS232DB9计算机接口定义
RS232DB9计算机接⼝定义
RS232 DB9 [计算机端]接⼝定义
RS232 (DB9)引脚定义
1 ：DCD :载波检测。
主要⽤于Modem通知计算机其处于在线状态，即Modem检测到拨号⾳，处于在线状态。
2 ：RXD:此引脚⽤于接收外部设备送来的数据；在你使⽤Modem时，你会发现RXD指⽰灯在闪烁，说明RXD引脚上有数据进⼊。
3 ：TXD:此引脚将计算机的数据发送给外部设备；在你使⽤Modem时，你会发现TXD指⽰灯在闪烁，说明计算机正在通过TXD引脚发送数据。
4 ：DTR:数据终端就绪；当此引脚⾼电平时，通知Modem可以进⾏数据传输，计算机已经准备好。
5 ：GND:信号地；此位不做过多解释。
6 ：DSR:数据设备就绪；此引脚⾼电平时，通知计算机Modem已经准备好，可以进⾏数据通讯了。
7 ：RTS:请求发送；此脚由计算机来控制，⽤以通知Modem马上传送数据⾄计算机；否则，Modem将收到的数据暂时放⼊缓冲区中。
8 ：CTS: 清除发送；此脚由Modem控制，⽤以通知计算机将欲传的数据送⾄Modem。
9 ：RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定
RS232 DB9 [终端]接⼝定义
2 ：TXD:
3 ：RXD:
5 ：GND:信号地；此位不做过多解释。
DB9串口引脚定义
DB9串口引脚定义1.DB9串口引脚定义2.RS-232端（DB9母头/孔型）引脚定义引脚序号 2 3 5 1、4、6 7、8信号定义TXD RXD 地内部相连内部相连注：该口可直接插入计算机的COM口2．RS-232端（DB9公头/针型）引脚定义引脚序号 2 3 5 1、4、6 7、8信号定义RXD TXD 地内部相连内部相连注：该口可接与计算机通讯的设备注：该口可接与计算机通讯的设备二、DB9母头/孔型与DB9母头/孔型连接方式：2-2，3-3，5-5串行口常用的三根线(TXD RXD GND)，有这三根就可以读写数据了。
9芯信号方向来自缩写描述1调制解调器CD载波检测2调制解调器RXD接收数据3PC TXD发送数据4PC DTR数据终端准备好5GND信号地6调制解调器DSR通讯设备准备好7PC RTS请求发送8调制解调器CTS允许发送9调制解调器RI响铃指示器注：调制解调器(在这里是一个例子，它可以是其它的RS232终端设备)Pin 1 CD Received Line Signal Detector (Data Carrier Detect)Pin 2 RXD Received DataPin 3 TXD Transmit DataPin 4 DTR Data Terminal ReadyPin 5 GND Signal GroundPin 6 DSR Data Set ReadyPin 7 RTS Request To SendPin 8 CTS Clear To SendPin 9 RI Ring Indicators（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
RS232 DB9引脚颜色及公头
RS232 DB9（一）引脚颜色及公头、母头引脚定义
1-黑 2-红 3-棕 4-橙 5-黄 6-绿 7-蓝 8-紫 9-白
B: 1-黑 2-棕 3-红 4-橙 5-黄 6-绿 7-蓝 8-紫 9-白
1.载波检测(DCD - Data Carrier Detect)
2.接受数据(RXD - Receive Data)
3. 发出数据(TXD - Transmit Data)
4. 数据终端准备好(DTR - Data Terminal Ready)
5. 信号地线(SG - System Ground)
6. 数据准备好(DSR - Data Set Ready)
7. 请求发送(RTS - Request to Send)
8. 清除发送(CTS - Clear to Send)
9. 振铃指示(RI - Ring Indicator)
DB9公头/针型引脚定义：
引脚序号 23 51、4、6 7、8
信号定义 RXD TXD地内部相连内部相连
注：该口可接与计算机通讯的设备
DB9母头/孔型引脚定义：
引脚序号 2 3 51、4、6 7、8 信号定义 TXD RXD地内部相连内部相连注：该口可直接插入计算机的COM口。
RS232接口,DB9、DB25引脚定义
RS232接口,引脚定义 DB9 DB252009-04-28 17:24RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
DB25的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（TXD）、3（RXD）、5（GND）这三个。
因此现在都把RS232接口叫做DB9。
RS-232C接口定义(9芯)针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIRS-232C接口定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好 DSR7 信号地 SG8 载波检测 DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好 DTR21 未定义22 振铃 RI23~24 未定义25 接收返回(-)由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。
DB9接口定义
RS232 DB9 引脚颜色及公头、母头引脚定义
1-黑2-红3-棕4-橙5-黄6-绿7-蓝8-紫9-白B: 1- 黑2-棕3- 红4- 橙5-黄6-绿7-蓝8-紫9-白
1. 载波检测(DCD - Data Carrier Detect)
2. 接受数据(RXD - Receive Data)
3. 发出数据(TXD - Transmit Data)
4. 数据终端准备好(DTR - Data Terminal Ready)
5. 信号地线(SG - System Ground)
6. 数据准备好(DSR - Data Set Ready)
7. 请求发送(RTS - Request to Send)
8. 清除发送(CTS - Clear to Send)
9. 振铃指示(RI - Ring Indicator)
DB9 公头/针型引脚定义：
引脚序号 2 3 5 1、4、6 7、 8 信号定义RXD TXD 地内部相连内部相连
注：该口可接与计算机通讯的设备
DB9 母头/孔型引脚定义：
引脚序号 2 3 5 1、4、6 7、 8 信号定义TXD RXD 地内部相连内部相连
注：该口可直接插入计算机的COM 口。
DB9串口引脚定义
DB9串口引脚定义
1.DB9串口引脚定义
2.RS-232端（DB9母头/孔型）引脚定义
引脚序号2351、4、67、8
信号定义TXD RXD地内部相连内部相连
注：该口可直接插入计算机的COM口
2．RS-232端（DB9公头/针型）引脚定义
引脚序号2351、4、67、8
信号定义RXD TXD地内部相连内部相连
注：该口可接与计算机通讯的设备
注：该口可接与计算机通讯的设备
二、DB9母头/孔型与DB9母头/孔型连接方式：2-2，3-3，5-5
串行口常用的三根线(TXD RXD GND)，有这三根就可以读写数据了。
9芯信号方向来自缩写描述
1调制解调器CD载波检测
2调制解调器RXD接收数据
3PC TXD发送数据
4PC DTR数据终端准备好
5GND信号地
6调制解调器DSR通讯设备准备好
7PC RTS请求发送
8调制解调器CTS允许发送
9调制解调器RI响铃指示器
注：调制解调器(在这里是一个例子，它可以是其它的RS232终端设备)
Pin 1 CD Received Line Signal Detector (Data Carrier Detect)
Pin 2 RXD Received Data
Pin 3 TXD Transmit Data
Pin 4 DTR Data Terminal Ready
Pin 5 GND Signal Ground
Pin 6 DSR Data Set Ready
Pin 7 RTS Request To Send
Pin 8 CTS Clear To Send
Pin 9 RI Ring Indicators。
DB9串口引脚定义
DB9串口引脚定义1.DB9串口引脚定义2.RS-232端（DB9母头/孔型）引脚定义引脚序号 2 3 5 1、4、6 7、8信号定义 TXD RXD 地内部相连内部相连注：该口可直接插入计算机的COM口2．RS-232端（DB9公头/针型）引脚定义引脚序号 2 3 5 1、4、6 7、8信号定义 RXD TXD 地内部相连内部相连注：该口可接与计算机通讯的设备注：该口可接与计算机通讯的设备二、DB9母头/孔型与DB9母头/孔型连接方式：2-2，3-3，5-5串行口常用的三根线(TXD RXD GND)，有这三根就可以读写数据了。
9芯信号方向来自缩写描述1 调制解调器CD 载波检测2 调制解调器RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5 GND 信号地6 调制解调器DSR 通讯设备准备好7 PC RTS 请求发送8 调制解调器CTS 允许发送9 调制解调器RI 响铃指示器注：调制解调器 (在这里是一个例子，它可以是其它的RS232终端设备) Pin 1 CD Received Line Signal Detector (Data Carrier Detect)Pin 2 RXD Received DataPin 3 TXD Transmit DataPin 4 DTR Data Terminal ReadyPin 5 GND Signal GroundPin 6 DSR Data Set ReadyPin 7 RTS Request To SendPin 8 CTS Clear To SendPin 9 RI Ring Indicators。
串口DB9的定义及说明
DB9串口引脚定义
DB9串口引脚定义
1. RS-232端（DB9母头/孔型）引脚定义
引脚序号： 2 3 5 1、4、6 7、8
信号定义： TXD RXD 地 内部相连 内部相连
注：该口可直接插入计算机的COM口
2．RS-232端（DB9公头/针型）引脚定义
引脚序号： 2 3 5 1、4、6 7、8
信号定义： RXD TXD 地 内部相连 内部相连
注：该口可接与计算机通讯的设备
注：该口可接与计算机通讯的设备
二、DB9母头/孔型与DB9母头/孔型连接方式：2-2，3-3，5-5
串行口常用的三根线(TXD RXD GND)，有这三根就可以读写数据了。
9芯信号方向来自缩写描述
1调制解调器CD载波检测
2调制解调器RXD接收数据
3PC TXD发送数据
4PC DTR数据终端准备好
5GND信号地
6调制解调器DSR通讯设备准备好
7PC RTS请求发送
8调制解调器CTS允许发送
9调制解调器RI响铃指示器
注：调制解调器(在这里是一个例子，它可以是其它的RS232终端设备)
Pin1CD Received Line Signal Detector(Data Carrier Detect) Pin2RXD Received Data
Pin3TXD Transmit Data
Pin4DTR Data Terminal Ready
Pin5GND Signal Ground
Pin6DSR Data Set Ready
Pin7RTS Request To Send
Pin8CTS Clear To Send
Pin 9 RI Ring Indicator。
VGA接口RS232接口信号定义
VGA接口RS232接口信号定义
DB9（串行232接口）和DB15（VGA接口）图示
一、DB9（串行232接口）如下图：在电脑上采用公头（针型），所以在我们的
自己设计的板子上也推荐使用与电脑上管脚排列一致（简化接口：2-RXD，3-TXD，5-GND）的公头（针型），这样用常用的双母头的交叉串行232线就可以连接。
接口朝着你时的管脚排列
二、DB15（VGA接口）如下图，在电脑上采用母头（孔型），所以在我们的自己
设计的板子上也推荐使用与电脑上管脚排列一致的母头（孔型），这样用常用的双公头VGA线就可以方便的连接到电脑或显示器上。
VGA母头（孔型）
VGA公头（针型）接口朝着你时的管脚排列
引脚定义，9也可以不连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS232 DB9 计算机接口定义
9 针接口针脚定义Pin 1 Received Line Signal Detector (Data
说明：实际开发接口时，一般只要2，3，5，即收、发和地三根线，就能实
现通信。
Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To
SendPin 9 Ring IndicatorRS232 接口针脚定义25 针的接口定义：Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To
SendPin 6 Data Set ReadyPin 7 Signal Ground Pin 8 Received Line Signal Detector(Data Carrier Detect)Pin 20 Data Terminal Ready
接线说明1.DB9 和DB25 的常用信号脚说明
9 针串口（DB9）25 针串口（DB25）针号功能说明缩写针号功能说明
缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD 3 接收数
据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端
准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备
好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9
振铃指示DELL 22 振铃指示DELL
2.RS232C 串口通信接线方法（三线制）
9 针－9 针25 针－25 针9 针－25 针 2 3 3 2 22 3 2 2
3 3 3 5 5 7 7 57
RS-232 接口RS-232 串行接口标准目前RS-232 是PC 机与通信工业
中应用最广泛的一种串行接口。
RS-232 被定义为一种在低速率串行通讯中增加。
