大比例尺数字地形图的测绘与应用(精)

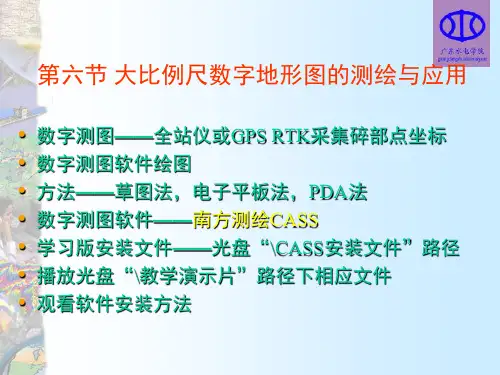

第六节 大比例尺数字地形图的测绘与应用
• • • • • • •
数字测图——全站仪或GPS RTK采集碎部点坐标 数字测图软件绘图 方法——草图法，电子平板法，PDA法 数字测图软件——南方测绘CASS 学习版安装文件——光盘“\CASS安装文件”路径 播放光盘“\教学演示片”路径下相应文件 观看软件安装方法
• • • • • • • • • • • • •
1) 人员组织 ① 观测员——操作全站仪，观测、记录数据 注意检查零方向、与领图员核对点号 ② 领图员——指挥跑尺员，现场勾绘草图 熟悉地形图图式，保证草图简洁、正确 与观测员对点号(每测50个点对一次点号) 草图纸应固定格式，不应随便画在几张纸上 每张草图含日期、测站、后视、测量员、绘图员 搬站时，尽量换张草图纸 ③ 跑尺员——现场跑尺，对跑点有经验 保证内业制图方便，经验不足由领图员指挥跑尺 ④ 内业制图员——领图员担任内业制图任务 操作CASS展绘坐标文件，对照草图连线成图
• • • • • • • • • • • •
坐标文件格式： 总点数 点名,编码,y,x,H …… 点名,编码,y,x,H “I12”和“I13”点 为导线点 编码131500 其余为图根点 编码131700 已知点编码可不要 其后逗号不能省略
• • • • • • • • •
3) 测站准备 参数设置、定显示区、展已知点 确定测站点、定向点、定向方向水平度盘值 检查点、仪器高、检查 ① 参数设置 测站安置全站仪 数据线连接全站仪与笔记本电脑COM口(或USB口) 执行 “文件\CASS6.1参数设置”命令 有四个选项卡，根据实际情况设置
修改点注记方式
• • •
4) 根据草图绘制地物 根据野外草图，操作CASS描绘地物与地貌 操作屏幕菜单完成，单击屏幕菜单“坐标定位”按 钮
• • • • • • •
数字测图——全站仪或GPS RTK采集碎部点坐标 数字测图软件绘图 方法——草图法，电子平板法，PDA法 数字测图软件——南方测绘CASS 学习版安装文件——光盘“\CASS安装文件”路径 播放光盘“\教学演示片”路径下相应文件 观看软件安装方法
• • • • • • • • • • • • •
1) 人员组织 ① 观测员——操作全站仪，观测、记录数据 注意检查零方向、与领图员核对点号 ② 领图员——指挥跑尺员，现场勾绘草图 熟悉地形图图式，保证草图简洁、正确 与观测员对点号(每测50个点对一次点号) 草图纸应固定格式，不应随便画在几张纸上 每张草图含日期、测站、后视、测量员、绘图员 搬站时，尽量换张草图纸 ③ 跑尺员——现场跑尺，对跑点有经验 保证内业制图方便，经验不足由领图员指挥跑尺 ④ 内业制图员——领图员担任内业制图任务 操作CASS展绘坐标文件，对照草图连线成图
• • • • • • • • • • • •
坐标文件格式： 总点数 点名,编码,y,x,H …… 点名,编码,y,x,H “I12”和“I13”点 为导线点 编码131500 其余为图根点 编码131700 已知点编码可不要 其后逗号不能省略
• • • • • • • • •
3) 测站准备 参数设置、定显示区、展已知点 确定测站点、定向点、定向方向水平度盘值 检查点、仪器高、检查 ① 参数设置 测站安置全站仪 数据线连接全站仪与笔记本电脑COM口(或USB口) 执行 “文件\CASS6.1参数设置”命令 有四个选项卡，根据实际情况设置
修改点注记方式
• • •
4) 根据草图绘制地物 根据野外草图，操作CASS描绘地物与地貌 操作屏幕菜单完成，单击屏幕菜单“坐标定位”按 钮
大比例尺数字地形图测绘知识讲稿
05
大比例尺数字地形图测绘 实践案例
案例一：城市大比例尺数字地形图测绘
测绘目标
获取城市高精度地形地貌、建筑物、道路、 水系等空间信息。
技术手段
采用航空摄影测量、地面激光雷达扫描等技 术手段进行数据采集。
数据处理
利用数字摄影测量工作站、GIS软件等工具 进行数据处理和地图制作。
成果应用
用于城市规划、建设、管理等方面，如城市 三维建模、地下管线规划等。
测绘坐标系
用于描述地球表面点位的参考系统，包括地理坐标系和投影 坐标系。
高程系统
用于表示地面点高程的参考系统，如国家高程基准、黄海高 程系等。
数据采集与处理流程
数据采集
通过测量仪器（如全站仪、 GPS等）采集地面点的坐标和
高程数据。
数据处理
对采集的数据进行整理、编辑 和转换，生成数字地形图数据 。
大比例尺数字地形图在城市规划、土 地管理等领域的应用日益广泛：大比 例尺数字地形图能够详细反映地表形 态和地理信息，为城市规划、土地管 理等提供重要依据。
掌握大比例尺数字地形图测绘知识对 于测绘工作者和相关领域人员具有重 要意义：对于从事测绘工作的人员来 说，掌握大比例尺数字地形图测绘知 识是提高专业技能和素质的必要条件 ；同时，对于城市规划、土地管理等 领域的人员来说，了解大比例尺数字 地形图测绘知识有助于更好地应用数 字地形图进行相关工作。
探讨大比例尺数字地形图测绘技术的发展趋势和未来发展方向，以及 面临的挑战和机遇。
02
数字地形图测绘基础知识
数字地形图概念及特点
数字地形图定义
利用数字化技术，将地球表面的 地形、地貌等地理信息以数字形 式进行表达和存储的地图。
第十章 大比例尺数字地形图测绘1
1 、图根控制测量 (1) 图根控制点（包括已知高级点）的个数 应根据地形复杂、破碎程度或隐蔽情况而决 定其数量。一般平坦而开阔地区每平方千米 图根点的密度，对于1/2000比例尺测图不少
于4个，对于1/1000比例尺测图不少于16个，
对于1/500比例尺测图不少于64个。
(2)图根平面控制点的布设 可采用图根导线、图根三角、交会方 法和GPS RTK等方法。还可采用“辐射法” 和“一步测量法” 辐射法就是在某一通视良好的等级控 制上，用极坐标测量方法，按全圆方向观测 方式，一次测定周围几个图根点。
四、已有资料情况分析
• 1、图件资料 有对照最新航片修测出版的1:10000地形图8张，图件精度满足控制选点设 计要求，可供踏勘和图上选点使用；另有测区1:50000地形图一张，可供踏 勘使用。 2、平面控制资料 在测区范围及四周有江西省测绘局提供的四个国家三角点。其中 松山下为国家三等点，其余三个芭蕉坑、新屋下和马屋为国家四等点。此 四点所在图幅号为G－50－(19)，采用克拉索夫斯基椭球体，1954年北京 坐标系，1956年黄海高程系，6°带中央子午线为117°,3°带中央子午线 为114°。由于时代久远，这四点中的松山下已情况不明；芭蕉坑已找不 到，可能已遭破坏；新屋下的柱石已被挖出，盘石保存较好；马屋点位完 整，但标石中心标志已部分损坏，所以可供本次作业用的计有新屋下和马 屋两个点，精度基本上能满足作为测区首级网的起算数据使用。以上几个 点的觇标已完全被破坏，不复存在。 3、高程控制资料 测区内有国家二等水准点赣桃11，有国家三等水准点赣桃11－1 及四等国家水准点IV－3－T14，高程系统为1956年黄海高程系（1959年平 差和东南部平差）和吴淞高程系。测区内保存较为完好的有赣桃11，IV－ 3－T20和IV－3－14三点，且IV－3－T20怀疑有移动。其余各点均已破坏 或丢失，另有信丰县水文站提供的一个四等国家水准点BM1，位于同益山 塘茶芫水文站大门旁，但该点的黄海高程系和吴淞高程系换算混乱，不能 使用。从已有的资料分析来看平面控制资料和高程控制资料完全能满足 “规范要求”，上述可用的各点均可作为测区首级控制的起算点。 起算数据列表如下：
于4个，对于1/1000比例尺测图不少于16个，
对于1/500比例尺测图不少于64个。
(2)图根平面控制点的布设 可采用图根导线、图根三角、交会方 法和GPS RTK等方法。还可采用“辐射法” 和“一步测量法” 辐射法就是在某一通视良好的等级控 制上，用极坐标测量方法，按全圆方向观测 方式，一次测定周围几个图根点。
四、已有资料情况分析
• 1、图件资料 有对照最新航片修测出版的1:10000地形图8张，图件精度满足控制选点设 计要求，可供踏勘和图上选点使用；另有测区1:50000地形图一张，可供踏 勘使用。 2、平面控制资料 在测区范围及四周有江西省测绘局提供的四个国家三角点。其中 松山下为国家三等点，其余三个芭蕉坑、新屋下和马屋为国家四等点。此 四点所在图幅号为G－50－(19)，采用克拉索夫斯基椭球体，1954年北京 坐标系，1956年黄海高程系，6°带中央子午线为117°,3°带中央子午线 为114°。由于时代久远，这四点中的松山下已情况不明；芭蕉坑已找不 到，可能已遭破坏；新屋下的柱石已被挖出，盘石保存较好；马屋点位完 整，但标石中心标志已部分损坏，所以可供本次作业用的计有新屋下和马 屋两个点，精度基本上能满足作为测区首级网的起算数据使用。以上几个 点的觇标已完全被破坏，不复存在。 3、高程控制资料 测区内有国家二等水准点赣桃11，有国家三等水准点赣桃11－1 及四等国家水准点IV－3－T14，高程系统为1956年黄海高程系（1959年平 差和东南部平差）和吴淞高程系。测区内保存较为完好的有赣桃11，IV－ 3－T20和IV－3－14三点，且IV－3－T20怀疑有移动。其余各点均已破坏 或丢失，另有信丰县水文站提供的一个四等国家水准点BM1，位于同益山 塘茶芫水文站大门旁，但该点的黄海高程系和吴淞高程系换算混乱，不能 使用。从已有的资料分析来看平面控制资料和高程控制资料完全能满足 “规范要求”，上述可用的各点均可作为测区首级控制的起算点。 起算数据列表如下：
第11章-大比例尺数字地形图测绘
房产图是地形图和地籍图的派生图，主要内容包括控制点、界址点、房屋 权界线、房屋结构及层次、房产类别及用途、用地界线、附属设施、围护物、道 路、水系以及与房产有关的其他地形要素等。 地下管线图的主要内容是各类地下管线的地面特征点、地下管线探测点、地 下管线尺寸及用途、地下管线的附属设施以及地下管线周边的地形要素等。
数字测图原理与方法
11.2 数字测图的作业过程
三、 野外采集数据
（一）野外数据采集原理
传统地形图的测绘：测定点位，现场依据展绘的点位按图式符号描绘 数字测图是经过计算机软件自动处理（自动识别、自动检查、自动连接、 自动调用图式符号等），自动绘出所测的地形图。因此，对地形点必须同时给 出点位信息及绘图信息。 野外数据采集 1、GPS法 2、航测法 即通过GPS接受机采集野外碎部点的信息数据； 航空摄影测量和遥感手段采集地形点的信息数据； 即通过全站仪、测距仪、经纬仪等大地测量仪器实现
11.1 数字测图概述
——数字测图所要解决的问题
(3) 如何将经过处理的数据和文信息字转换成图形， 由屏幕输出或绘图仪输出各种所需的图形。
(4) 如何按照一定的数字模型完成各类数字化图形 的应用问题。如面积计算与统计、土方计算、坡度 计算及图形管理等。
数字测图原理与方法
11.1 数字测图概述
数字测图系统需有一系列硬件和软件组成。 用于野外采集数据的硬件设备有全站式或半站式电 子速测仪。用于室内输入、处理和输出的硬件设备 有数字化仪、微机、打印机和数控绘图仪。 最基本的软件设备有系统软件和应用软件。 应用软件主要包括控制测量计算软件、数据采 集和传输软件、数据处理软件、图形编辑软件、等 高线自动绘制软件、绘图软件及信息应用软件等。
3、大地测量仪器法 碎部点野外数据采集。
数字测图原理与方法
11.2 数字测图的作业过程
三、 野外采集数据
（一）野外数据采集原理
传统地形图的测绘：测定点位，现场依据展绘的点位按图式符号描绘 数字测图是经过计算机软件自动处理（自动识别、自动检查、自动连接、 自动调用图式符号等），自动绘出所测的地形图。因此，对地形点必须同时给 出点位信息及绘图信息。 野外数据采集 1、GPS法 2、航测法 即通过GPS接受机采集野外碎部点的信息数据； 航空摄影测量和遥感手段采集地形点的信息数据； 即通过全站仪、测距仪、经纬仪等大地测量仪器实现
11.1 数字测图概述
——数字测图所要解决的问题
(3) 如何将经过处理的数据和文信息字转换成图形， 由屏幕输出或绘图仪输出各种所需的图形。
(4) 如何按照一定的数字模型完成各类数字化图形 的应用问题。如面积计算与统计、土方计算、坡度 计算及图形管理等。
数字测图原理与方法
11.1 数字测图概述
数字测图系统需有一系列硬件和软件组成。 用于野外采集数据的硬件设备有全站式或半站式电 子速测仪。用于室内输入、处理和输出的硬件设备 有数字化仪、微机、打印机和数控绘图仪。 最基本的软件设备有系统软件和应用软件。 应用软件主要包括控制测量计算软件、数据采 集和传输软件、数据处理软件、图形编辑软件、等 高线自动绘制软件、绘图软件及信息应用软件等。
3、大地测量仪器法 碎部点野外数据采集。
大比例尺数字地形图测绘
三、 项目执行的技术标准…………………………………3
四、 已有资料情况分析……………………………………4
五、 平面控制的设计实施(shíshī)…………………………………5
六、 高程控制的布设………………………………………6
七、 1 : 500坝区地形图测绘……………………… ………7
八、 库区纵横断面的测绘…………………………………8
九、 1:5000库区地形图测绘……………………… ………9
十、 工作进程 时间安排………………………… ……….10
十一、 上交资料……………………………………………11
精品PPT
一、作业目的(mùdì)、任务
• 为了充分开发信丰县域内桃江的水力资源，促进信丰县经 济发展，赣州优恩江源电力投资有限公司拟在桃江五洋段 内建设一座水力发电站。发电站的前期工程和勘测设计 (shèjì)任务委托给赣西土木工程勘测设计(shèjì)院来 完成。其前期工程的测绘作业由赣西土木工程勘测设计 (shèjì)院测绘分院主持实施。 本次测绘作业主要包括以下几项： 1、 坝区1:500地形图约0.4平方公里。 2、 四等水准路线从信丰县城至赣县王母渡镇总长约50公 里。 3、 库区内横断面23个，纵断面从信丰县城至赣县王母渡 镇总长约50公里。 4、 库区1:5000地形图约10个平方公里。
精品PPT
• 3、高程控制资料 测区内有国家二等(èr děnɡ)水准点赣桃11，有国家三等
水准点赣桃11－1及四等国家水准点IV－3－T14，高程系统为 1956年黄海高程系（1959年平差和东南部平差）和吴淞高程系。 测区内保存较为完好的有赣桃11，IV－3－T20和IV－3－14三点， 且IV－3－T20怀疑有移动。其余各点均已破坏或丢失，另有信丰 县水文站提供的一个四等国家水准点BM1，位于同益山塘茶芫水 文站大门旁，但该点的黄海高程系和吴淞高程系换算混乱，不能 使用。从已有的资料分析来看平面控制资料和高程控制资料完全 能满足“规范要求”，上述可用的各点均可作为测区首级控制的 起算点。
(精选)大比例尺地形图的测绘
❖ 山脊的等高线均向下坡方向凸出，两侧基本对称。 山脊线是山体延伸的最高棱线，也称分水线。
❖ 山谷的等高线均凸向高处，两侧也基本对称。山谷 线是谷底点的连线，也称集水线。
❖ 在土木工程规划及设计中，要考虑地面的水流方向、 分水线、集水线等问题。因此，山脊线和山谷线在 地形图测绘及应用中具有重要的作用。
24
相邻等高线之间的地面坡度
❖ 在同一幅地形图中，等高线的平距越大，表 示地貌的坡度越小；反之，坡度越大。
i h dM
25
三、等高线的分类
❖ ① 首曲线（基本等高线） 高程为等高距整数倍的等高线，称为首
曲线，用细实线表示，不注记高程； ❖ ② 计曲线（粗曲线）
高程为5倍等高距整数倍的等高线，称为 计曲线，用粗实线表示，要注记高程；
不应大于4′。 ❖ 3) 检查另一测站高程，其较差不应大于1/5基本等高距。 ❖ 4) 采用量角器配合经纬仪测图，当定向边长在图上短于10cm时，应以
正北或正南方向作起始方向。
56
(2) 地物点、地形点视距和测距长度
❖ 地物点、地形点视距和测距最大长度要求应 符合表9-6的规定。
57
(3) 高程注记点的分布
8
9
6.1.3 比例尺的精度
❖ 比例尺精度：图上0.1mm所表示的实地水平 长度。
❖ 比例尺精度的意义： ❖ 1、测图时可根据比例尺精度取舍地物。 ❖ 2、根据设计图所须表示的最小尺寸选取用图
的比例尺。
10
规律：比例尺越大，表示地物和 地貌的情况越详细，精度就越高。
11
6.2 大比例尺地形图图式
第6章 大比例尺地 形图的测绘
1.了解地形图的基本知识 2.掌握地貌的表示方法 3.熟悉测量前的准备工作 4.掌握大比例地形图的解析 测绘方法
❖ 山谷的等高线均凸向高处，两侧也基本对称。山谷 线是谷底点的连线，也称集水线。
❖ 在土木工程规划及设计中，要考虑地面的水流方向、 分水线、集水线等问题。因此，山脊线和山谷线在 地形图测绘及应用中具有重要的作用。
24
相邻等高线之间的地面坡度
❖ 在同一幅地形图中，等高线的平距越大，表 示地貌的坡度越小；反之，坡度越大。
i h dM
25
三、等高线的分类
❖ ① 首曲线（基本等高线） 高程为等高距整数倍的等高线，称为首
曲线，用细实线表示，不注记高程； ❖ ② 计曲线（粗曲线）
高程为5倍等高距整数倍的等高线，称为 计曲线，用粗实线表示，要注记高程；
不应大于4′。 ❖ 3) 检查另一测站高程，其较差不应大于1/5基本等高距。 ❖ 4) 采用量角器配合经纬仪测图，当定向边长在图上短于10cm时，应以
正北或正南方向作起始方向。
56
(2) 地物点、地形点视距和测距长度
❖ 地物点、地形点视距和测距最大长度要求应 符合表9-6的规定。
57
(3) 高程注记点的分布
8
9
6.1.3 比例尺的精度
❖ 比例尺精度：图上0.1mm所表示的实地水平 长度。
❖ 比例尺精度的意义： ❖ 1、测图时可根据比例尺精度取舍地物。 ❖ 2、根据设计图所须表示的最小尺寸选取用图
的比例尺。
10
规律：比例尺越大，表示地物和 地貌的情况越详细，精度就越高。
11
6.2 大比例尺地形图图式
第6章 大比例尺地 形图的测绘
1.了解地形图的基本知识 2.掌握地貌的表示方法 3.熟悉测量前的准备工作 4.掌握大比例地形图的解析 测绘方法
第十章大比例尺地面数字测图
和转绘等方法编制。
大比例尺数字测图
广义的数字化测图主要包括：地面数字测图、 地图数字化成图、航测数字测图等。
在实际工作中，大比例尺数字化测图主要指野外 实地测量即地面数字测图，也称野外数字化测图。
解析测图仪、坐标量 测仪(数字摄影仪器)
数字化仪
扫描仪
成图软件
计算机
电子手簿
全站仪或其 它测量仪器
PC卡
❖ 察看测区地形状况； ❖ 图上设计能否在实地具体实施
❖ 初步布设测图控制点； ❖ 吃住行的状况及其它准备工作；
➢ 编写技术方案
❖ 任务概述
❖ 测区情况
❖ 技术依据、质量要求
❖ 技术方案及其论证
❖ 组织与作业计划
§10.3 图根控制测量和测站点测定
一、图根控制测量
图根平面控制点的布设，可采用图根导线、图根三角、交 会方法和GPS RTK等方法。 图根点的高程可采用图根水准和图根三角高程测定。 图根点的精度，相对于邻近等级控制点的点位中误差，不 应大于图上0.1 mm，高程中误差不应大于测图基本等高距 的1/10。 图根控制点（包括已知高级点）的个数，应根据地形复杂、 破碎程度或隐蔽情况而决定其数量。
编码 2000 2110 2120 2130 2140
名称 居民地与垣栅 一 般房 屋 简单房屋 建筑 中房屋 破坏房屋
名称 公路 高速公路 收费站 等级公路 二级公路
编码 4300 4310 4311 4320 4322
2、连接信息
连接信息可分解为连接点和连接线型。 当所测地物为线状或面状地物，需要明确本测点与哪个点相连， 以什么线型相连，才能形成一个地物。 所谓线型是指直线、曲线或圆弧线等。为了便于计算机的自动识 别，对线型采用数字代码表示，称为连. 电子手簿记录 (在线 、人工两种方式 ) （1）电子速测仪原配套的电子手簿（如GRE3/4，
大比例尺数字测图
广义的数字化测图主要包括：地面数字测图、 地图数字化成图、航测数字测图等。
在实际工作中，大比例尺数字化测图主要指野外 实地测量即地面数字测图，也称野外数字化测图。
解析测图仪、坐标量 测仪(数字摄影仪器)
数字化仪
扫描仪
成图软件
计算机
电子手簿
全站仪或其 它测量仪器
PC卡
❖ 察看测区地形状况； ❖ 图上设计能否在实地具体实施
❖ 初步布设测图控制点； ❖ 吃住行的状况及其它准备工作；
➢ 编写技术方案
❖ 任务概述
❖ 测区情况
❖ 技术依据、质量要求
❖ 技术方案及其论证
❖ 组织与作业计划
§10.3 图根控制测量和测站点测定
一、图根控制测量
图根平面控制点的布设，可采用图根导线、图根三角、交 会方法和GPS RTK等方法。 图根点的高程可采用图根水准和图根三角高程测定。 图根点的精度，相对于邻近等级控制点的点位中误差，不 应大于图上0.1 mm，高程中误差不应大于测图基本等高距 的1/10。 图根控制点（包括已知高级点）的个数，应根据地形复杂、 破碎程度或隐蔽情况而决定其数量。
编码 2000 2110 2120 2130 2140
名称 居民地与垣栅 一 般房 屋 简单房屋 建筑 中房屋 破坏房屋
名称 公路 高速公路 收费站 等级公路 二级公路
编码 4300 4310 4311 4320 4322
2、连接信息
连接信息可分解为连接点和连接线型。 当所测地物为线状或面状地物，需要明确本测点与哪个点相连， 以什么线型相连，才能形成一个地物。 所谓线型是指直线、曲线或圆弧线等。为了便于计算机的自动识 别，对线型采用数字代码表示，称为连. 电子手簿记录 (在线 、人工两种方式 ) （1）电子速测仪原配套的电子手簿（如GRE3/4，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
? 编制技术计划 ? 图根控制测量与测站点测定 ?碎部点的数据采集与编码
利用全站仪或 GPS接收机进行观测，并自动记录 观测数据或经计算后的碎部点坐标，每个碎部点记 录通常有点号、观测值或坐标、符号码以及点之间 的连线关系码。
? 数据处理与图形文件生成 数据处理包括数据预处理、地物点的图形处理和
地貌点的等高线处理。
?水系及附属设施 ?境界、 ?地貌和土质、 ?植被。 用四位数字码组成。
×× ××
大小 类类 码码 ︵︵ 10 ～～ 99 ︶︶
一二 级级 码码 ︵︵ 00 ～～ 99 ︶︶
例如： 一般房屋代码为 2110 ， 简单房屋为 2120， 围墙代码为 2430， 大类码：2 — 居民地 小类码：1 — 房屋， 4 — 围墙 一级码：1 — 一般房屋， 2 — 简单房屋
数字地形图测绘
概述
一、数字测图 数字测图是对利用各种手段采集到的地面数据
进行计算机处理，而自动生成以数字形式储存在计 算机存储介质上的地形图的方法。根据采集数据的 手段不同，可分为 地面数字测图 ，数字摄影测量 和 地形图数字化 三种方法。
二、地面数字测图
1. 地面数字测图
地面数字测图是指对利用全站仪、 GPS接收机等 仪器采集的数据及其编码，通过计算机图形处理而 自动绘制地形图的方法。
? 地形图与测量成果报表输出 将数字地形图用磁盘存储和通过自动绘图仪绘制
地形图。
三、地形图数字化
将现有地形图数字化，实现 图—数转换并存入计 算机，由计算机综合处理，形成数字地形图。 主要方法 ：手扶跟踪数字化和扫描数字化
碎部点数据采集
一、野外数据采集与数据传输
? 全站仪模式
B A
? 全站仪数据通讯
有方向要求的独立符号、某些土质符号和植被符 号、注记，当其方向不合要求时，可以进行旋转。
旋转是围绕符号的定位点旋转。在选中旋转对象 后，给出方向线到合适的位置。设旋转角为 △α ， 则图形各点新的坐标为
x?i ? xi cos ? ? ? yi sin ? ? yi? ? yi cos ? ? ? xi sin ? ?
2. 连接线代码
?连接线线型：直线、圆弧、曲线 ?连接线代码：
线型码+顺序码 1 — 直线，2 — 圆弧，3 —曲线，即为线型码； 0 —连线开始， 1 — 中间，2 —连线结束，即为顺 序码
四、图形信息码的输入
1．输入方式 ? 草图法：现场绘制草图。 碎部点点号、地物的相关 位置、地性线、丈量的距 离、地理名称以及相关说 明。 优点： 野外作业效率高 缺点： 不直观，易于出错
? 记录格式
A1 A2 A3 A4 A5 A6 A7 A8
A1 — 记录类别 A2 — 点号 A3 — 连接点号 A4 — 线型和线序 A5 — 地形要素代码 A6 、 A7 、 A8 — 碎部点的、坐标、高程
三、图形信息码
1. 地形图要素分类和代码
按照GB14804 –93《1 : 500 1 : 1 000 1 : 2 000 地形图要素分类与代码》标准，地形图要素分为 9个 大类： ? 测量控制点 ? 居民地和垣栅 ? 工矿建（构）筑物及其它设施 ? 交通及附属设施 ? 管线及附属设施、
一、数据的图幅分幅和图形文件生成
二、等高线文件
离散点经构网、等高线追踪，得到表示等高线特 征点的有序点列，存入等高线文件。等高线文件由 点链文件和索引文件表示。 ? 等高线点链文件的数据结构
特征点链序号、 x、 y 。 ? 等高线索引文件的数据结构
等高线序号、起始点链序号、特征点数、高程 值、等高线代码。
? 现场输入：在现场将图形信息码输入便携机、掌 上电脑等，并能显示图形。 优点：直观、能及时发现错误。 缺点：作业效率不高。
2. 公共点记录的增加
3. 图块各点的连接方向
数字地形图编辑和输出
计算机地形图编辑是操作测图软件来完成的。大 比例尺地面数字测图软件具有以下功能： ?碎部数据的预处理 ?地形图的编辑 ?地形图输出
（1）数据通讯 ? 通讯电缆接口插头 ? 通讯参数
入地
发送 接收
波特率、字长、奇偶检校、停止位
入地
（2）数据格式 ? 全站仪数据格式 ? 绘图软件数据格式 ? 数据格式转换
发送
接收
? GPS RTK 模式
二、数据记录内容和格式
? 记录内容 ? 一般数据，如测区代号、施测日期等。 ? 仪器数据，如仪器类型、仪器误差等。 ? 测站数据，如测站点号、零方向点号、仪器高、 零方向读数等。 ? 碎部点观测数据，如点号、连接点号、连接线型、 地形要素分类码，坐标和高程（或水平角、距离、 竖直角、仪器高和目标高）等。 ? 控制点数据，如点号、类别、、坐标和高程等。
? 基本硬件 ：全站仪或 GPS接收机、计算机和绘图 仪等。
? 软件基本功能 ：野外数据的输入和处理、图形文 件生成、等高线自动生成、图形编辑与注记和地形 图自动绘制。
2. 地面数字测图的特点 ? 高精度
? 高的自动化 ?一步测图 ? 较长的视线 ? 不受图幅限制 ? 碎部点的选定有其特殊要求
3. 地面数字测图的程序及内容
2. 平移
某些地物配置符号、注记，当其位置不合要求时， 可以进行平移。在选中平移对象后，用光标拖动， 将图形移到合适位置，即由光标的移动量求得在 x、 y方向上的移动量△ x 、△ y，并将图形原来的坐标 加上△ x 、△ y ，即
xi? ? xi ? ? x yi? ? yi ? ? y
然后，删除原来的图形，按新的坐标重新绘制图形， 并存入文件。 3. 旋转
等高线绘制时，由等高线索引文件获取某一等高 线的起始点链序号和特征点数，在点链文件中，从 起始点链序号开始，根据点数逐一读取特征点的坐 标，然后用曲线光滑方法并根据等高线高程值绘制 首曲线或者是计曲线。
三、图形的修改
图形修改的基本功能包括删除、平移、旋转等。 1. 删除
删除各种地物符号、等高线和注记时，用光标选 中删除对象，即从相应的文件中调出图形信息，然 后用背景色绘制，并在文件中删除该记录。
然后，删除原来的图形，按新的坐标重新绘制图 形，并存入文件。
四、注记
注记一般通过人机交互完成。一部分内容（如高 程等）可从文件中调出，而大多数将由键盘输入。 由注记参数对话框选择字体、大小、字空等参数， 然后由游标选择注记位置。如果注记的位置不合适， 可以通过平移、旋转、改变注记位置。
利用全站仪或 GPS接收机进行观测，并自动记录 观测数据或经计算后的碎部点坐标，每个碎部点记 录通常有点号、观测值或坐标、符号码以及点之间 的连线关系码。
? 数据处理与图形文件生成 数据处理包括数据预处理、地物点的图形处理和
地貌点的等高线处理。
?水系及附属设施 ?境界、 ?地貌和土质、 ?植被。 用四位数字码组成。
×× ××
大小 类类 码码 ︵︵ 10 ～～ 99 ︶︶
一二 级级 码码 ︵︵ 00 ～～ 99 ︶︶
例如： 一般房屋代码为 2110 ， 简单房屋为 2120， 围墙代码为 2430， 大类码：2 — 居民地 小类码：1 — 房屋， 4 — 围墙 一级码：1 — 一般房屋， 2 — 简单房屋
数字地形图测绘
概述
一、数字测图 数字测图是对利用各种手段采集到的地面数据
进行计算机处理，而自动生成以数字形式储存在计 算机存储介质上的地形图的方法。根据采集数据的 手段不同，可分为 地面数字测图 ，数字摄影测量 和 地形图数字化 三种方法。
二、地面数字测图
1. 地面数字测图
地面数字测图是指对利用全站仪、 GPS接收机等 仪器采集的数据及其编码，通过计算机图形处理而 自动绘制地形图的方法。
? 地形图与测量成果报表输出 将数字地形图用磁盘存储和通过自动绘图仪绘制
地形图。
三、地形图数字化
将现有地形图数字化，实现 图—数转换并存入计 算机，由计算机综合处理，形成数字地形图。 主要方法 ：手扶跟踪数字化和扫描数字化
碎部点数据采集
一、野外数据采集与数据传输
? 全站仪模式
B A
? 全站仪数据通讯
有方向要求的独立符号、某些土质符号和植被符 号、注记，当其方向不合要求时，可以进行旋转。
旋转是围绕符号的定位点旋转。在选中旋转对象 后，给出方向线到合适的位置。设旋转角为 △α ， 则图形各点新的坐标为
x?i ? xi cos ? ? ? yi sin ? ? yi? ? yi cos ? ? ? xi sin ? ?
2. 连接线代码
?连接线线型：直线、圆弧、曲线 ?连接线代码：
线型码+顺序码 1 — 直线，2 — 圆弧，3 —曲线，即为线型码； 0 —连线开始， 1 — 中间，2 —连线结束，即为顺 序码
四、图形信息码的输入
1．输入方式 ? 草图法：现场绘制草图。 碎部点点号、地物的相关 位置、地性线、丈量的距 离、地理名称以及相关说 明。 优点： 野外作业效率高 缺点： 不直观，易于出错
? 记录格式
A1 A2 A3 A4 A5 A6 A7 A8
A1 — 记录类别 A2 — 点号 A3 — 连接点号 A4 — 线型和线序 A5 — 地形要素代码 A6 、 A7 、 A8 — 碎部点的、坐标、高程
三、图形信息码
1. 地形图要素分类和代码
按照GB14804 –93《1 : 500 1 : 1 000 1 : 2 000 地形图要素分类与代码》标准，地形图要素分为 9个 大类： ? 测量控制点 ? 居民地和垣栅 ? 工矿建（构）筑物及其它设施 ? 交通及附属设施 ? 管线及附属设施、
一、数据的图幅分幅和图形文件生成
二、等高线文件
离散点经构网、等高线追踪，得到表示等高线特 征点的有序点列，存入等高线文件。等高线文件由 点链文件和索引文件表示。 ? 等高线点链文件的数据结构
特征点链序号、 x、 y 。 ? 等高线索引文件的数据结构
等高线序号、起始点链序号、特征点数、高程 值、等高线代码。
? 现场输入：在现场将图形信息码输入便携机、掌 上电脑等，并能显示图形。 优点：直观、能及时发现错误。 缺点：作业效率不高。
2. 公共点记录的增加
3. 图块各点的连接方向
数字地形图编辑和输出
计算机地形图编辑是操作测图软件来完成的。大 比例尺地面数字测图软件具有以下功能： ?碎部数据的预处理 ?地形图的编辑 ?地形图输出
（1）数据通讯 ? 通讯电缆接口插头 ? 通讯参数
入地
发送 接收
波特率、字长、奇偶检校、停止位
入地
（2）数据格式 ? 全站仪数据格式 ? 绘图软件数据格式 ? 数据格式转换
发送
接收
? GPS RTK 模式
二、数据记录内容和格式
? 记录内容 ? 一般数据，如测区代号、施测日期等。 ? 仪器数据，如仪器类型、仪器误差等。 ? 测站数据，如测站点号、零方向点号、仪器高、 零方向读数等。 ? 碎部点观测数据，如点号、连接点号、连接线型、 地形要素分类码，坐标和高程（或水平角、距离、 竖直角、仪器高和目标高）等。 ? 控制点数据，如点号、类别、、坐标和高程等。
? 基本硬件 ：全站仪或 GPS接收机、计算机和绘图 仪等。
? 软件基本功能 ：野外数据的输入和处理、图形文 件生成、等高线自动生成、图形编辑与注记和地形 图自动绘制。
2. 地面数字测图的特点 ? 高精度
? 高的自动化 ?一步测图 ? 较长的视线 ? 不受图幅限制 ? 碎部点的选定有其特殊要求
3. 地面数字测图的程序及内容
2. 平移
某些地物配置符号、注记，当其位置不合要求时， 可以进行平移。在选中平移对象后，用光标拖动， 将图形移到合适位置，即由光标的移动量求得在 x、 y方向上的移动量△ x 、△ y，并将图形原来的坐标 加上△ x 、△ y ，即
xi? ? xi ? ? x yi? ? yi ? ? y
然后，删除原来的图形，按新的坐标重新绘制图形， 并存入文件。 3. 旋转
等高线绘制时，由等高线索引文件获取某一等高 线的起始点链序号和特征点数，在点链文件中，从 起始点链序号开始，根据点数逐一读取特征点的坐 标，然后用曲线光滑方法并根据等高线高程值绘制 首曲线或者是计曲线。
三、图形的修改
图形修改的基本功能包括删除、平移、旋转等。 1. 删除
删除各种地物符号、等高线和注记时，用光标选 中删除对象，即从相应的文件中调出图形信息，然 后用背景色绘制，并在文件中删除该记录。
然后，删除原来的图形，按新的坐标重新绘制图 形，并存入文件。
四、注记
注记一般通过人机交互完成。一部分内容（如高 程等）可从文件中调出，而大多数将由键盘输入。 由注记参数对话框选择字体、大小、字空等参数， 然后由游标选择注记位置。如果注记的位置不合适， 可以通过平移、旋转、改变注记位置。
