机械制图理论试卷一、填空题：1、在图纸上必须用画出图框，其格式分为和两种。
2、绘图时必须在图纸的下角画出标题栏。
3、标题栏的外框线用绘出，其右边和底边与图框重合，看图的方向与看标题栏的方向。
4、制图中采用的比例可分为 _ 、、。
5、图样上标注的每一尺寸，一般由、和组成。
6、尺寸标注中，线性尺寸的尺寸数字通常注写在尺寸线的或。
7、视图只能表达物体的形状，而要表示它的大小，则不仅需要注出尺寸，而且尺寸必须注得、、。
8、按照投射线是汇交还是平行，投影法为、；根据投射线与投影面的角度不同，平行投影分为两种：和。
9、正投影能真实地反映物体的和。
10、三投影面体系由三个的投影面组成。
三个投影面分别为：、和。
11、视图所表示的物体形状与投影面的、物体与投影面之间的无关。
12、工程图样上通常不画投影面的和。
13、组合体的组合形式一般分为、、及等几种。
14、主视图是一组视图的核心，应选取最能反映组合体各组成部分的视图作为主视图。
15、除后视图外，其它视图靠近主视图的一边是物体的，远离主视图的一边是物体的。
16、三视图的绘制中，应将物体自然放平，一般使主要表面与投影面或_ _，进而确定主视图的投影方向。
17、制图中，组合体是一个空间形体有长、高、宽三个方向上的尺寸，每个方向至少要有一个尺寸基准，通常以零件的、、和作为尺寸基准。
18、螺纹根据加工表面的不同分为和两种，他们应成对使用。
19、螺纹的五个基本要素包括、、、和旋向。
20、键是用来连接轴与轴上的传动件，以使其与轴一起转动传递和运动。
21、一张完整的零件图应包括、、、四部分。
22、是指组成机器或部件的最基本构件。
二、选择题1、相互平行的投射线与投影面成垂直状所得的投影称为（）。
A 正投影B 垂直投影C 中心投影D 正等侧投影2、投射线汇交于一点的投影方法称为（）。
A 中心投影法B 平行投影法C 正等侧投影法D 斜二侧投影法3、在平行投影法中，根据投射线与投影面的角度不同，分为（）。
《机械制图补缺线》课件
完成补缺线
按照步都符合机械制 图的标准和要求。
检查与核对
完成补缺线后，仔细检查核对，确保线条完整、准确无误。
修改和完善
如有需要，对补缺线进行修改和完善，确保图纸的完整性和准确 性。
04
补缺线的实例分析
实例一：简单机械零件的补缺线
总结词：基础应用
几何形状、大小和位置关系。
机械制图是工程技术人员交流设 计思想、传递技术信息的重要工 具，也是机械制造行业中的基础
标准之一。
机械制图的应用领域
1 2 3
机械制造业
包括机床、汽车、航空航天、造船、轻工、农业 等领域的机械零件、组件和整机的设计、制造和 检验。
电子工业
电子产品的设计和制造过程中，机械制图用于描 述电路板、电子元件和组件的形状、大小和装配 关系。
补缺线在机械制图中的作用
补缺线有助于完善机械图纸，使其更 加完整、准确和清晰，从而有助于生 产和加工的顺利进行。
通过补缺线，可以更好地理解零件的 结构和形状，为后续的工艺设计和加 工提供准确的依据。
补缺线的重要性
在机械制图中，由于各种原因，如投影关系、加工工艺等，有时会出现视图不完 整或线条缺失的情况。这时就需要通过补缺线来完善图纸，以保证生产和加工的 准确性。
建筑业
建筑设计和施工过程中，机械制图用于描述建筑 结构、设备和材料的形状、大小和位置关系。
机械制图的基本规则
投影法
采用正投影法绘制视图，将三维物体转换为二维 图形。
尺寸标注
准确标注物体的长、宽和高三个方向的尺寸，包 括总体尺寸、定位尺寸和定形尺寸。
ABCD
视图布局
遵循主、俯、左、右、后五个基本视图，并按照 优先级顺序选择视图。
机械制图复习题

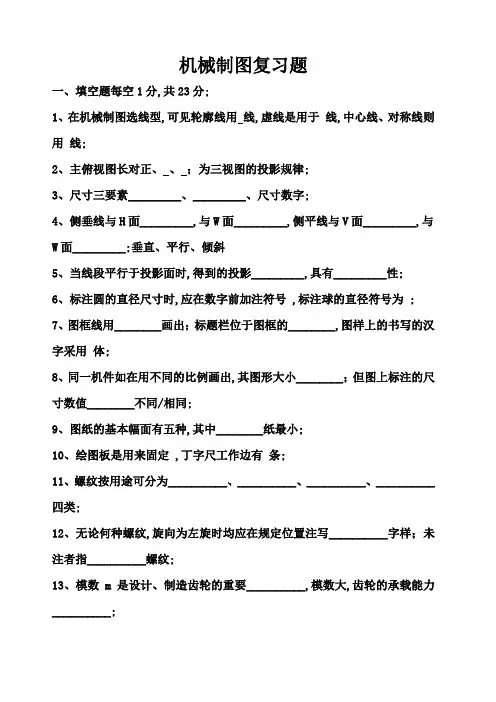

机械制图复习题一、填空题每空1分,共23分;1、在机械制图选线型,可见轮廓线用线,虚线是用于线,中心线、对称线则用线;2、主俯视图长对正、、；为三视图的投影规律;3、尺寸三要素_________、_________、尺寸数字;4、侧垂线与H面_________,与W面_________,侧平线与V面_________,与W面_________;垂直、平行、倾斜5、当线段平行于投影面时,得到的投影_________,具有_________性;6、标注圆的直径尺寸时,应在数字前加注符号 ,标注球的直径符号为 ;7、图框线用________画出；标题栏位于图框的________,图样上的书写的汉字采用体;8、同一机件如在用不同的比例画出,其图形大小________；但图上标注的尺寸数值________不同/相同;9、图纸的基本幅面有五种,其中________纸最小;10、绘图板是用来固定 ,丁字尺工作边有条;11、螺纹按用途可分为__________、__________、__________、__________四类;12、无论何种螺纹,旋向为左旋时均应在规定位置注写__________字样；未注者指__________螺纹;13、模数m是设计、制造齿轮的重要__________,模数大,齿轮的承载能力__________;14、键是标准件,一般有__________, , 三种;15、装配图是表达机器、部件或组件的图样,制定装配工艺规程,进行装配、检验、安装及维修的技术文件;16、机器设计过程中是先画装配图,再拆画__________图;拆画__________应在读懂装配图的基础上进行;17、图纸基本幅面有五种,其中A0最大, 最小;图纸内有图框,图框通常用线绘制;18、比例是指和实物相应要素线性尺寸之比;比值大于1的称为比例;19、图中字体通常有汉字、字母和数字,汉字要求写成体,字母和数字可以写成直体和斜体两种形式;20、整的尺寸包含三个要素它们是、和尺寸数字;其中尺寸线不允许用其它图线代替,而可以用其它图线代替;21、面图形必须通过尺寸确定它的大小,我们按照尺寸在平面图形中作用的不同可以把尺寸分为定位尺寸、两类;平面图形中的线段按照尺寸是否齐全可以把线段分为三种：已知线段、和、连接线段;22、投影法分为中心投影法和平行投影法;投影线平行且与投影面垂直的投影称为；机械图样的投影原理是 ;23、三视图的投影规律是：主、俯视图——长对正、主、左视图、俯、左 ;24、俯视图上能度量物体的长度左、右两个面之间的距离和宽度即前、后两个面之间的距离；左视图上能度量物体的和；主视图上能度量物体的和25、三视图的投影规律是、、 ;26、机械图样中标注的尺寸是机件的尺寸;27、M60含义是指普通粗牙三角螺纹,螺纹大径；28、画图时,通常可见轮廓用画,中心线用画,尺寸线和尺寸界限用画;29、每张图纸上必须画出标题栏,标题栏一般置于图纸 ;二、是非题每题2分,共10分;1、图纸的幅面要符合国标,2号图纸的大小约为是4号的2倍;2、标注圆的尺寸时,无论圆的直径大小,直径尺寸均应通过圆心,其两端箭头指向圆弧;3、用丁字尺配合三角板画直线时,应把三角板的垂直边放在右边,自上而下画线;4、在同一张图纸上,相同比例的各图样,应选用相同的线宽组;5、规定每张图样都要画出图框,图框线用粗实线;二、判断并改错：对打“√”,错打“×”,并改正每题2分,1、内螺纹的大径用粗实线表示; 2、Tr40×7表示管螺纹; 3、齿轮的分度圆或分度线用细点画线绘制; 4、螺旋弹簧均可画成右旋; 5、在剖视图中,相接触的两零件的剖面线方向应相反或间隔不等; 6、安装尺寸即总长、总宽和总高尺寸; 7、绘制圆的对称中心线时应用粗实线绘制;8、机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位;9、图样中尺寸数值是机件的真实大小,与绘图的准确程度无关,与比例有关;10、图样中标题栏通常放在图框的左下角;三、选择题1、A4图纸幅面尺寸是 ;A、594X841B、420X594C、297X420D、210X2972、画图时,通常用B或HB铅笔画 ;A、画底稿细线B、画底稿粗线C、轮廓线粗线D、轮廓线细线3、不留装订边时,A4图纸图框线页边距是 ;A、25 mmB、20mmC、10 mmD、5 mm4、假想画法是将相邻零部件用线画出;A、细实线 B、细点画线 C、虚线 D、细双点画线5、在装配图中,下列零件均按不剖绘制 ;A、轴和键 B、螺母和孔C、轴承与齿轮 D、套和油封6、标题栏的位置一般在图纸图框线的;A、左上角B、左下角C、右上角D、右下角;7、细实线用于划;A、尺寸线B、尺寸界线C、指引线D、以上都对8、尺寸界线超出尺寸线左右;A、0~1 mmB、0~2 mmC、2~5 mmD、5~10 mm9、确定各基本体之间相对位置的尺寸是;A、总体尺寸B、定形尺寸C、定位尺寸D、以上都对10、下列说法不正确的是;A、画图时,用B或HB铅笔加粗加深全图粗实线B、画图时,2H、H铅笔尖通常修磨成圆锥形C、机械图样中,尺寸都标注在同一个投影视图上D、完整的尺寸标注包含尺寸界限、尺寸线、尺寸数字和箭头11、图纸基本幅面代号有种;A、1B、 3C、5D、1012、画图时,通常用H或2H铅笔画;A、画底稿细线B、画底稿粗线C、轮廓线粗线D、轮廓线细线13、图框在图纸上必须用画出;A、粗实线B、细实线C、虚线D、点划线14、三视图的投影关系中,主视图和俯视图反映物体的 ;A、上下和左右关系B、上下和前后关系C、上下和前后关系D、左右和前后关系15、分别判断A—A,B—B,C—C的正确答案,结果填入括号内16、已知立体的主、俯视图,正确的左视图是 ;17、已知圆柱被截取切后的主、俯视图,正确的左视图是 ;18、已知带有圆孔的球体的四组投影,正确的一组是;18、已知物体的主、俯视图,正确的左视图是19、根据主、俯视图,判断主视图的剖视图哪个是正确的;四、作图题共47分1、标注下列尺寸尺寸从图上量取取整数,图是1：2比例画出的,7分2、按1:1的比例抄画右下图并标注斜度,保留作图痕迹;8分3、已知基本体的两个视图,补画第三个视图16分4、标出图中漏标的尺寸大小直接从图中量取1.普通细牙螺纹,大径20mm,螺距为,右旋,螺纹公差带代号为5g6g2.梯形螺纹,大径20mm,螺距为4mm,双线左旋,公差带代号7e3、画出侧面投影6分4、画出正面投影6分5、补画左视图30分6、补画左视图10分7、补画左视图并作全剖视图;10分8、、分析下列三视图,找出其相应的立体图,并将正确答案填写在下列3、角度的尺寸数字一律水平填写; √4、三视图是用正投影法所得的图形; √5、直线垂直于投影面,其该面投影成为一个点; √6、标题栏放置在图纸的右下角; √7、棱柱、棱锥、圆柱、圆锥、圆球等都是基本几何体; √8、圆球三视图的特征是三个视图均为与球等直径的圆; √9、三视图的位置关系是俯视图在主视图的正下方,左视图在主视图的正左方; x三、填空题每小题2分,共12分1、正投影的特性有积聚性、类似性和真实性 ;2、一个完整的尺寸,一般由尺寸线、尺寸界线、尺寸数字组成;3、组合体视图中的尺寸,可分为定形尺寸、定位尺寸和总体尺寸三类;4、物体在三投影面体系中的三个视图分别是主视图、俯视图和左视图 ;5、剖视图的种类有全剖、半剖、局部剖三种6、无论是整个物体或物体的局部,其三面投影都必须符长对正、高平齐、宽相等”的“三等”规律;一、填空每空2分,共60分1、绘图时必须在图纸的______________下角画出标题栏;2、制图中采用的比例可分为_______________、______________ 、__________________;3、尺寸标注中,线性尺寸的尺寸数字通常注写在尺寸线的_______________或_______________;4、三视图的绘制中,应将物体自然放平,一般使主要表面与投影面____________或_________,进而确定主视图的投影方向;5、平面通常用多边形或圆等平面图形来表示,平面的投影一般是____________或_________,平面的投影可利用______________和____________的投影来表示;6、制图中,组合体是一个空间形体有长、高、宽三个方向上的尺寸,每个方向至少要有一个尺寸基准,通常以零件的_____________、______________、______________和__________作为尺寸基准;二、选择题每个分,共21分1、尺寸标注中,符号t表示_____________;A、球直径B、厚度C、深度D、45°倒角2、正投影的基本性质不包括_____________;A、全等性B、定比性C、积聚性D、类似性3、三视图中,把产生于H面的投影称作_____________;A 、俯视图 B、后视图C 、左视图 D、主视图4、已知空间一点A7、9、10,则该点到H面的距离为______________;A、7B、11C、9D、不确定5、在用视图表达机件时,为了减少视图中的虚线以使图面清晰可采用________________;A、局部视图B、剖视图C、放大图D、断面图6、尺寸标注中,尺寸的种类不包括_______________;A、定形尺寸B、定位尺寸C、总尺寸D、局部尺寸7、下列不属于回转体的是_______________;A、棱柱B、棱锥C、圆柱D、圆环8、三视图不包括_____________;A、主视图B、俯视图C、左视图D、右视图三、判断题每个1分,共10分填空：20分1．断面图分为移出断面和重合断面;2．按剖切范围的大小,剖视图可分为全视图、局部视图、半视图; 3．读组合体视图的基本方法是形体分析法和面形分析法;4．在组合体视图上标注尺寸,应做到正确、齐全、清晰 ;5.一张零件图至少有三个尺寸基准;___________6．在实际绘图中应尽量采用原值比例绘图;__________局部放大图可画成、 ,它与被放大的部位的表达方法 ;。
机械制图补考试复习题
《机械制图》课程试题集第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
机械制图教案——补视图补缺线(65-68)

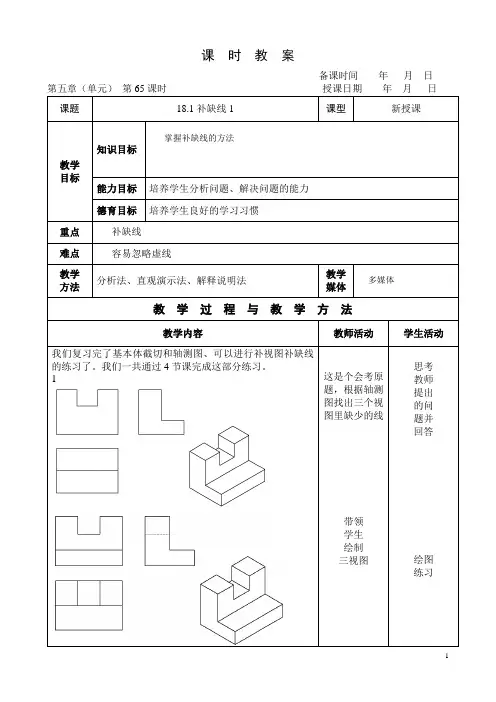

课时教案备课时间年月日第五章（单元）第65课时授课日期年月日课题18.1补缺线1 课型新授课教学目标知识目标掌握补缺线的方法能力目标培养学生分析问题、解决问题的能力德育目标培养学生良好的学习习惯重点补缺线难点容易忽略虚线教学方法分析法、直观演示法、解释说明法教学媒体多媒体教学过程与教学方法教学内容教师活动学生活动我们复习完了基本体截切和轴测图、可以进行补视图补缺线的练习了。
