《计算机网络基础-局域网组成实践》模块二 构建小型办公网络
建立小型办公局域网络
建立小型办公局域网络第一部份如何共享Windows XP操作系统一、使用Windows XP共享文件夹并设置权限本文描述了如何在使用Windows XP的网络上共享文件夹与文件。
主要针对以下几个方面：1、Microsoft网络的文件与打印共享2、Microsoft网络的文件与打印共享组件允许网络中的计算机通过Microsoft 网络访问其它计算机上的资源。
这种组件在缺省情况下将被安装并启用。
文件与打印共享组件通过TCP/IP协议以连接为单位加以应用，为使用该组件所提供的功能，您必须对本地文件夹进行共享。
3、Microsoft网络的文件与打印共享组件与Windows NT 4.0中的服务器服务具有同等功能。
如需在网络上与其它用户共享文件夹，请依次执行以下操作步骤：在Windows资源管理器中打开“我的文档”。
依次点击“开始”、“所有程序”、“附件”、“Windows资源浏览器”。
单击您希望进行共享的文件夹。
在“文件与文件夹任务”栏中单击“共享该文件夹”。
在“属性”对话框中，选中“共享该文件夹”单选框，以便与网络上的其它用户共享文件夹。
如需修改文件夹的网络共享名称，请在“共享名称”文本框中为文件夹输入一个新的名称。
这种操作对您本地计算机上的文件夹名称没有任何影响。
说明：共享特性不适用于Documents and Settings、Program Files以及Windows系统文件夹。
此外，您无法在其他用户的配置文件中共享文件夹。
如需设置、查看、修改或删除文件与文件夹权限，请依次执行以下操作步骤：打开Windows资源管理器并定位您希望设置权限的文件或文件夹。
为打开Windows资源管理器，请依次点击“开始”、“所有程序”、“附件”、“Windows资源浏览器”。
右键单击您所定位的文件或文件夹，在随后出现的快捷菜单中选择“属性”并单击“安全”选项卡。
如需对未显示在“组或用户名称”列表中的组或用户设置权限，请单击“添加”。
搭建小型办公网络
3 方式分为568A和568B两种标准，若两端都采用568A或568B标准，我们 称之为直通线，若一端568A，另一端568B标准，我们称之为交叉线。
通常同种类型设备之间使用交叉线连接，不同类型设备之间使用直通
线连接。请根据以上标准写出以下设备间连接应使用的线缆类型（直
通线/交叉线）。
（1）路由器与交换机连接采用
配置交换机实现网络互联互通。
交换机命令行操作模式： 用户模式 Switch>enable 特权模式 Switch#config t 全局配置模式 Switch(config)# 接口配置模式 Switch(config-if)#
挑战进阶
配置核心交换，实现VLAN间互联互通。
进入交换机配置界面从用户模式进入全局配置模式，进行设备更名。
网段 192.168.10.0
网关 192.168.10.254
192.168.1.0
192.168.1.254
问题探究
在以太网络中，一个终端对应一个交换机端口，在划分交
2 换机端口时端口数要大于或等于终端数量。未划分端口默认归 属VLAN 1。按照需求进行VLAN端口划分。
表2 交换机端口VLAN归属
问题探究
根据企业拓扑图及各部门终端接入数量，补充表格完成VLAN
1 规划信息表。 VLAN对应表:
表1 信息咨询服务公司VLAN划分表
VLAN ID名称 VLAN 10 VLAN 20 VLAN 30 VLAN 40 VLAN 50 VLAN 1
部门 网络中心 客服中心 市场部 行政部 财务室 服务器
设备 VLAN ID 终端数
交换机端口
Vlan 10
8
f0/1 f0/2 f0/3 f0/4 f0/5 f0/6 f0/7 f0/8
构建小型局域网络精品PPT课件
21
一、 Windows 2000 Server的配置
图9
构建小型局域网络
22
一、 Windows 2000 Server的配置---创建用户帐户
创建用户帐户，单击开始--程序--管理工 具----Active Directory 用户和计算机,如 图10。
创建用户帐户的配置包括两方面：一方 面配置用户名，另一方面配置密码 。
（3）可连接到Internet上，企业领导人可实验各种 先进的企业管理方法，进行体制创新，确保企业 立于不败之地。
构建小型局域网络
4
Intranet的新发展--Extranet
1997年初，正当Intranet热潮到来之际，报 刊杂志上不断出现Extranet一词。Extranet正在 成为最火爆的概念之一。什么是Extranet？ Extranet与Intranet的联系和差异何在？ Extranet一词来源于Extra和Network，顾名思义， 即外网。由于Extranet是对Intranet的扩展和外 延，因此，Extranet可翻译为企业外部网、外部 网等。
构建小型局域网络
17
一、 Windows 2000 Server的配置 Windows开始安装所选择的组件,如图6。
图6
构建小型局域网络
18
一、 Windows 2000 Server的配置 • 组件安装完成后,将出现配置Active Directory的窗口,
如图7。
图7
构建小型局域网络
19
图 16
构建小型局域网络
33
一、Windows 2000 Server的配置---创建用户zhouyun
图 17
构建小型局域网络
小型办公局域网组建
小型办公局域网组建一、引言办公局域网是指一组办公室或办公区域内的计算机网络，旨在提供共享资源、信息传输和协作工作的环境。
本文档旨在指导您如何组建一个小型办公局域网。
二、需求分析1、办公局域网规模：确定局域网需要覆盖的办公室或办公区域。
2、网络设备需求：确定所需的路由器、交换机和其他网络设备的型号和数量。
3、配线需求：确定各办公室或办公区域的配线需求，包括数据线的数量和长度。
4、IP地质规划：规划局域网内各设备的IP地质段，确保地质冲突问题得到有效解决。
5、网络安全需求：确保局域网的安全性，包括网络防火墙、访问控制和数据加密等。
三、网络设计1、网络拓扑设计：确定局域网内各设备的连接方式，包括星型、环形等。
2、设备布局设计：确定设备的安装位置，确保各设备之间的连通性和可访问性。
3、VLAN划分：根据办公室之间的功能需求、安全性需求等，划分不同的VLAN。
4、子网划分：根据IP地质规划，将局域网划分为多个子网，实现地质的有效管理与分配。
5、网络服务配置：配置各设备的网络服务，如DHCP服务、DNS服务等。
四、设备选型1、路由器：根据办公局域网规模和网络需求，选择适合的路由器型号。
2、交换机：根据办公局域网规模和网络需求，选择适合的交换机型号和端口数量。
3、防火墙：选择适合的网络防火墙，提供有效的网络安全保护。
4、数据线材料：选择符合标准的数据线材料，确保网络连接的质量和稳定性。
五、实施与测试1、设备安装：按照网络设计和设备选型的要求，进行设备的安装和连接。
2、配置设备：根据网络设计和需求分析，对各设备进行相应的配置，包括IP地质、VLAN划分、子网划分等。
3、网络测试：对局域网进行测试，确保设备间的连通性和功能正常。
附件：1、办公局域网规模图2、设备选型表3、IP地质规划表法律名词及注释：1、局域网：是指在一定地理范围内，由一组计算机组成的计算机网络。
2、IP地质：是互联网协议地质的缩写，用于唯一标识网络中的计算机。
小型办公局域网组建
小型办公局域网组建一、引言在办公环境中，组建一个小型办公局域网是非常重要的。
局域网可以提供内部员工之间的迅速通信和资源共享。
本文档将指导您如何建立一个小型办公局域网，包括硬件和软件的选择、网络拓扑设计以及网络安全设置等。
二、硬件准备1.选择合适的网络设备- 路由器：选择一台性能稳定、具有强大路由功能的路由器。
建议选择支持千兆以太网、带有多个LAN端口的路由器。
- 交换机：根据局域网规模和需求，选择合适的交换机。
建议选择支持千兆以太网、具有多个端口的交换机。
同时，需考虑是否需要支持VLAN划分。
- 网络存储设备（可选）：如果需要共享文件存储，建议选择一台网络存储设备，如NAS（网络附加存储）设备。
2.选择合适的网络线缆- 网络线缆：选择符合您网络设备的要求的网络线缆。
常用的网络线缆有Cat5、Cat5e和Cat6等。
根据需求情况选择合适的线缆。
三、网络拓扑设计1.网络结构- 设计办公室网络拓扑结构：根据办公室布局和设备数量，设计局域网的拓扑结构。
常用的拓扑结构有星型拓扑、总线拓扑和环形拓扑等。
2.IP地质规划- 设计IP地质分配方案：根据办公室设备，为每台设备分配唯一的IP地质。
可以采用动态主机配置协议（DHCP）或静态IP地质分配。
3.VLAN划分（可选）- 如果需要将办公室网络划分为多个逻辑网络，可以使用虚拟局域网（VLAN）进行划分。
为不同的部门或设备分配不同的VLAN，增强网络安全性和流量控制能力。
四、网络安全设置1.配置路由器安全功能- 更改默认登录凭据：修改路由器的默认用户名和密码，增加安全性。
- 启用防火墙功能：配置路由器防火墙以控制网络流量，并防止未经授权的访问。
- 启用访问控制列表（ACL）：使用ACL限制对网络设备的访问。
2.软件安全设置- 安装防火墙软件：在每台设备上安装防火墙软件，以提供更加细粒度的网络安全控制。
- 更新操作系统和应用程序：定期更新操作系统和应用程序，以修复安全漏洞。

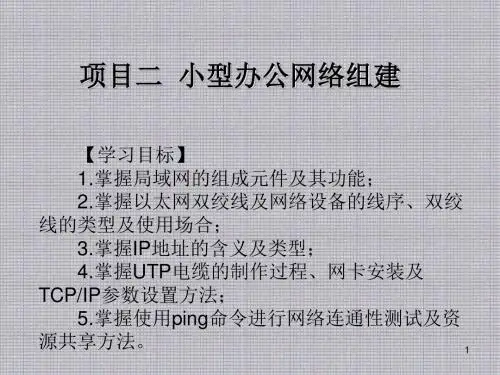

局域网组建与维护项目二小型办公网络组建
9
10
11
（4）USB接口图2.8 USB接口网卡USB作为一种 新型的总线技术，由于传输速率远远大于传统的并行口 和串行口，设备安装简单又支持热插拔，已被广泛应用 于鼠标、键盘、打印机、扫描仪、Modem、音箱等各式 设备，网络适配器自然也不例外。USB网络适配器其实 是一种外置式网卡（见图2.8）。网卡对外要连接网线， 对内则是插在计算机的扩展槽上，通过“总线”（Bus） 与计算机沟通。而总线的不同类型，会直接影响到网卡 的传输速率。
3
1.网络接口卡网络接口卡又称为通信适配器 （adapter）或网络接口卡（ NetworkInterfaceCard， NIC），简称“网卡”，是构成网络的基本部件，如图 2.1所示。计算机通过网卡和局域网进行通信，如图2.2 所示。网卡的主要功能为： ①进行串行/并行转换； ②对数据进行缓存； ③在计算机的操作系统安装设备驱动程序； ④实现以太网协议。
15
4.路由器（Router）路由器工作在OSI参考模型第 三层，工作对象是IP数据报，是局域网与广域网之间进 行互联的关键设备。其主要功能是路由选择和协议转换。 5.网关（Gateway）网关实现的网络互联发生在网络层 之上，它是网络层以上的互联设备的总称。对于网络体 系结构差异比较小的两个网，从原理上说，在网络层以 上实现网络互联是相对比较方便的。对于LAN和WAN而 言，下三层的结构差异比较大，它们之间的沟通非常复 杂，甚至是不可能的，因而习惯上多数情况都不采用网 关进行互联。选择网络互联的层次越高，代价就会越大， 效率也会越低，但却能互联差别更大的异构网。 16
4
5
6
（1）ISA总线随着PC架构的演化，ISA总线因速度 缓慢、安装复杂等自身难以克服的问题，现今已完成了 历史使命，ISA 总线的网卡也随之消亡。一般来讲， 10Mb/s网卡多为ISA总线，大多用于低档的电脑中。 （2）PCI总线PCI总线在服务器和桌面机中有不可 替代的地位。32位33MHz的 PCI，数据传输率可达到 132Mb/s，而64位66MHz的 PCI，最大数据传输率可达 到267Mb/s，从而适应了电脑高速 CPU 对数据处理的 需求和多媒体应用的需求，所以，现在的网卡几乎都是 PCI总线，如图2. T568-A 标准布线水晶头的 8针与线对的分 配如图 2.11所示。4对双绞线对称电缆的线对 2接信息 插座的 3，6针，线对 3接信息插座的 1，2针。
组建小型办公网络
a
14
【任务实施】
实施1 分析计算机网络实验室或机房的组网技术 实施2 分析校园网的组网技术 实施3 分析其他网络组网技术
a
3
传统以太网组网技术
传统以太网技术是早期局域网广泛采用的组网技术， 采用总线型拓扑结构和播送式的传输方式，可以提供 10Mb/s的传输速度。传统以太网存在多种组网方式，曾经 广泛使用的有10Base-5、10Base-2、10Base-T和 10Base-F四种，它们的MAC子层和物理层中的编码/译码 模块均是相同的，而不同的是物理层中的收发器及媒体连 接方式。
假设MAC地址表中找不到相应的端口，那么交换机将 把数据帧播送到所有端口，当目的计算机对源计算机回应 时，交换机就可以知道其对应的端口，在下次传送数据时 就不需要对所有端口进行播送了。
a
20
交换机的组成结构
交换机是一台特殊的计算机，也由硬件和软件两局部 组成，其软件局部主要包括操作系统〔如Cisco IOS〕和 配置文件，硬件局部主要包含CPU、端口和存储介质。
a
4
传统以太网组网技术
1. 组建10Base-T的根本网络设备 网卡：10Base-T以太网中的计算机应安装带有RJ-45
插座的以太网网卡。 集线器〔HUB〕：是以太网的中心连接设备，各节点
通过非屏蔽双绞线〔UTP〕与集线器实现星型连接，集线 器将接收到的数据转发到每一个端口，每个端口的速率为 10Mb/s。用在10Base-T中的集线器主要有普通集线器、 堆叠式集线器等类型。
搭建小型局域网实习报告
实习报告：搭建小型局域网一、实习目的通过本次实习，要求学生掌握局域网组建与配置的基本知识，能够看懂网络拓扑图，设计简单的网络拓扑；能够对局域网中的服务器做基本的配置；能够完成客户端作为局域网成员的接入，实现对网络资源的共享。
二、实习内容1. 双绞线的制作2. 第一台服务器的典型配制3. Windows XP共享文件和共享打印机的设置4. DNS服务器与DHCP服务器的安装与配置5. 利用IIS配置企业Web服务器与FTP服务器6. 网络拓扑结构设计三、实习过程1. 双绞线的制作在实习的第一步中，我们学习了双绞线的制作方法。
双绞线是局域网中常用的传输介质，其制作方法有两种标准：TIA/EIA-568-A和TIA/EIA-568-B。
同时，双绞线有两种连接方法：直通和交叉。
直通线缆的水晶头两端都遵循TIA/EIA-568-A或TIA/EIA-568-B标准，而交叉线缆的水晶头一端遵循TIA/EIA-568-A标准，另一端则遵循TIA/EIA-568-B标准。
2. 第一台服务器的典型配制在实习的第二步中，我们学习了服务器的典型配制。
服务器是局域网中的核心设备，我们需要对服务器进行基本配置，包括网络设置、磁盘分区、安装操作系统等。
3. Windows XP共享文件和共享打印机的设置在实习的第三步中，我们学习了Windows XP系统中共享文件和共享打印机的设置。
共享文件和共享打印机是局域网中实现资源共享的重要功能，我们需要掌握如何设置共享文件夹和共享打印机，以及如何访问其他计算机的共享资源。
4. DNS服务器与DHCP服务器的安装与配置在实习的第四步中，我们学习了DNS服务器与DHCP服务器的安装与配置。
DNS服务器负责将域名解析为IP地址，DHCP服务器负责为局域网中的计算机分配IP地址。
我们需要了解这两种服务的工作原理，并学会如何安装和配置它们。
5. 利用IIS配置企业Web服务器与FTP服务器在实习的第五步中，我们学习了如何利用IIS配置企业Web服务器与FTP服务器。
构建小型局域网实验报告
构建小型局域网实验报告实验名称：构建小型局域网实训实验起止日期：2011.3.2--2011.3.8小组成员：郭翠翠陈文婷郑飞符英娟徐振兴何春亚陈艳春实验内容：1.知识回顾1.1对比组建微型局域网多种方式的优劣性根据通信方式的不同，局域网可以分为3种：专用服务器局域网、客户机/服务器局域网和对等局域网。
（1）由于专用服务器局域网安装和维护困难，且工作站上的软硬件资源无法直接共享，目前这种结构一般不采用。
（2）客户机/服务器局域网，因其既能实现工作站之间的互访，又能共享服务器的资源，所以在计算机数量较多、位置分散、信息量传输大的大型局域网组建中采用。
（3）对于计算机数量较少，布置较集中，成本要求低的小型局域网，常采用对等局域网结构。
对等局域网组建、使用和维护都很容易、很简单，这是它在小范围中被广泛采用的原因。
1.2网络拓扑结构1、星形拓扑星形拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。
星形拓扑结构的网络属于集中控制型网络。
中心节点可以是文件服务器或连接设备，常见的为集线器。
星形拓扑结构具有以下优点：（1）控制简单。
任何一站点只和中央节点相连接，易于网络监控和管理。
（2）故障诊断和隔离容易。
中央节点对连接线路可以逐一隔离进行故障检测和定位。
（3）方便服务。
中央节点可以方便的对各个站点提供服务和网络重新配置。
缺点：（1）需要耗费大量电缆，安装和维护工作量大。
（2）中央节点的负担较重，形成“瓶颈”，一旦发生故障，则全网受影响。
（3）各站点的分布处理能力较低。
局域网一般采用星型拓扑结构，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能满足多种宽带需求。
扩展星型拓扑：2、总线拓扑总线型拓扑结构采用单根传输线作为传输介质，所以的站点（包括工作站和文件服务器）均通过相应的硬件接口直接连接到传输介质或总线上，各工作站地位平等，无中心节点控制。
总线大都采用同轴电缆，信息多以基带信号型式串行传送，传送的发现总是从发送站点开始向两端扩散。
小型办公网组建
9.1小型办公网组建局域网是网络的基础，可以通过网络互联设备把多个小型的局域网连接成大络。
本章主要介绍中小型局域网的组建，以及用交换机把小型网络连接成中型局域网，用路由器将几个网络连接成一个网络和将局域网接入Inernet的基本方法。
■ 9.1.1网络的结构目前小型局域网采用的网络标准主要是是以太网标准，由于其组网简单，费用低廉，被广泛应用于办公自动化等各个领域。
组建小型局域网的目的一般是为了实现计算机之间的通信和资源共享。
根据网络规模和计算机的分布情况，一般用非屏蔽双绞线和一个或多个集线器，将网络连成总线型的或树型的共享式局域网，如图9.1 （总线型的）和图9.2 （树型的）所示。
型的局域网甚至广域网小型办公网组建■ 土上图9.2树型结构的集线器级连利用集线器既连可以构成规模更大的10M或100M以太网,但不能构成10M/100M混合型以太网。
因为10M和100M的网络中，集线器的配置规则不同。
1.多集线器10M以太网的配置规则与单集线器结构的10M以太网相同，组装多集线器结构的10M以太网也需要使用10BASE —T集线器、10M网卡（或10/100M自适应同卡）和3类以上非屏蔽双绞线等设备和器件。
但是，在组网过程中多集线器10M以太网必须符合以下配置规则，否则就会出现网络不可靠或不通的现象。
多集线器以太网的配置规则为:网络中不能出现环路。
2.多集线器100M以太网的配置规则组装多集线器结构的100M以大网需要使用100BASE -TX集线器、100M网卡（或10 / 100M自适应网卡）和5类以上非屏蔽双绞线等设备和器件。
由于以太网使用的和组网器件传输延迟的限制，多集线器100M以太网的配置规则与多集线器10M以太网的配置规则大不相同。
多集线器100M以太网的配置规则为:每段UTP电缆的最大长度为100m ;任意两个节点之间最多可以经过2个集线器;集线器之间的电缆长度不能超过sin ；整个网络的最大覆盖范围是205m ;网络中不能出现环路。
实训1：组建小型局域网(二)2024
实训1：组建小型局域网（二）引言概述：在实训1中，我们已经完成了组建小型局域网的第一部分工作。
本文档将继续介绍实训1的内容，包括网络设备的配置、网络拓扑的设计、IP地址规划、子网划分以及网络安全的设置。
正文：1. 网络设备的配置- 配置交换机的基本参数，如设备名称、管理IP地址等。
- 设置交换机的VLAN，将不同的设备连接到不同的VLAN中。
- 配置交换机的端口，将各个设备连接到对应的端口上。
- 配置交换机的链路聚合，提高网络带宽和冗余性。
2. 网络拓扑的设计- 根据需求设计适合小型局域网的网络拓扑结构，如星型、树型或混合型等。
- 确定各个设备的位置和连接方式，保证网络的可靠性和性能。
- 考虑网络扩展性，预留足够的端口和带宽以应对未来的增长。
3. IP地址规划- 根据网络拓扑设计确定所需IP地址的数量。
- 划分网络的IP地址段，包括主机IP地址和网络地址。
- 考虑将IP地址划分为子网，以提高网络的性能和安全性。
4. 子网划分- 根据IP地址规划的结果，进行子网划分。
- 确定每个子网的子网掩码、广播地址和可用IP地址范围。
- 分配每个子网的IP地址给对应的设备和主机。
5. 网络安全设置- 配置交换机的访问控制列表（ACL），限制网络流量的访问权限。
- 启用端口安全功能，限制设备接入的数量和类型。
- 配置网络防火墙，过滤网络流量，保护网络安全。
总结：通过本文档的讲解，我们详细介绍了实训1的内容，包括网络设备的配置、网络拓扑的设计、IP地址规划、子网划分以及网络安全的设置。
通过这些步骤，我们能够有效地组建小型局域网，并保障其性能和安全性。
在实际操作中，还需要注意网络设备的选型、配置的细节和网络故障的排除等问题。
祝实训工作顺利进行！。
课程设计报告----小型企业办公局域网络的组建与配置
《INTERNET技术与组网工程》课程设计报告（2009/2010学年第一学期第20-21周）指导教师：班级：学号：姓名：《网络系统集成实践》课程设计任务书一、题目：小型企业办公局域网络的组建与配置二、提供设备及技术参数：实验设备：文件服务器1台通信服务器1台打印服务器1台工作站6台（网卡）超五类双绞线若干，ARJ45头若干D-LINK交换机2台HP彩色绘图机（A1幅面）1台HP激光打印机（A4幅面）1台佳能彩色喷墨打印机（A3幅面）1台扫描仪（A4幅面）1台刻录机1台功能分区：（1）模拟办公室------日常各种文本文件及表格的打印（激光打印机，A4幅面）。
（2）模拟设计室------日常各种图形文件的打印（彩色绘图机，A1幅面），数码图片的扫描（扫描仪，A4幅面），彩色效果图的打印（彩色喷墨打印机，A3幅面）。
（3）模拟资料室------日常各项资料档案管理，包括图纸的电子归档，需要刻录机。
（4）其他需求------局域网共享访问INTERNET、接收发传真和电子邮件需要宽带上网设备（带传真、语音功能等）。
三、目的和要求（1）了解局域网组建概念及一般知识；（2）了解局域网组建需要的设备；（3）掌握局域网的布局和布线基础制作；（4）掌握服务器的安装、管理与配置；（5）掌握工作站端的设置；（6）了解局域网改进要注意的事项及方法。
（7）学会应用WIN2000 SERVER构建综合服务平台。
（8）掌握互联网常用接入技术和网络设置。
（9）掌握路由交换及VLAN的配置。
四、工作内容及工作计划：（二周）五、考核办法：实践考核：由学生现场进行网络布线，并动手进行双绞线制作、双接互联、交换机和路由器、终端的连接与配置，然后进行组网并回答老师所提问题，目的主要是检查学生动手能力以及是否掌握所学知识。
设计报告：提交题目所涉及的整个网络布线、相应组网过程、路由交换与VLAN的配置及WIN2000 SERVER安装和管理的详细方案，并回答老师所提问题。
计算机网络技术小型局域网的组建
计算机网络技术小型局域网的组建在当今数字化的时代，计算机网络已经成为我们生活和工作中不可或缺的一部分。
无论是在家庭、办公室还是学校等场所，组建一个小型局域网都能够为我们带来诸多便利，实现资源共享、提高工作效率以及增强信息交流。
接下来，让我们详细了解一下小型局域网的组建过程。
一、确定需求和规划在组建小型局域网之前，首先需要明确我们的需求和预期目标。
例如，是用于共享文件和打印机，还是进行多人游戏或视频会议？这将决定网络的规模、性能和功能。
根据需求，我们可以进行初步的规划。
确定需要连接的设备数量，如计算机、笔记本、平板电脑、智能手机、打印机等，并预估它们的分布位置。
同时，考虑未来可能的扩展需求，预留一定的网络接口和带宽。
二、选择合适的网络拓扑结构常见的网络拓扑结构有星型、总线型和环型。
在小型局域网中，星型拓扑结构是最为常用的。
星型结构中，所有设备都连接到一个中心节点，通常是一台交换机。
这种结构易于扩展和维护，当某个设备出现故障时，不会影响其他设备的正常运行。
三、网络设备的选择1、路由器路由器是连接不同网络的关键设备，它负责将局域网与互联网连接起来，并实现网络地址转换（NAT）和数据包的路由转发。
对于小型局域网，选择一款性能稳定、具有无线功能的路由器即可满足需求。
2、交换机交换机用于在局域网内连接各个设备，提供高速的数据交换。
根据设备数量和网络带宽需求，选择合适端口数量和传输速率的交换机。
3、网线网线是网络连接的物理介质，常见的有五类线（CAT5）、超五类线（CAT5e）和六类线（CAT6）。
六类线具有更高的传输速率和抗干扰能力，但价格相对较高。
对于一般的小型局域网，超五类线已经足够。
4、无线设备如果需要实现无线网络覆盖，可以选择无线接入点（AP）或具有无线功能的路由器。
同时，要注意无线信号的覆盖范围和强度，以确保各个区域都能稳定连接。
四、设备的连接与配置1、物理连接将路由器的 WAN 口与外网连接（如宽带调制解调器），LAN 口通过网线连接到交换机的任意端口。
4-2-1搭建小型办公网络-2
提问
学生思考
课件演示
2
任务导入
对于处在不同网络中的计算机，在进行互访时是如何区分其是处在哪个网络中的？
演示
任务驱动
启发
提问
思考讨论
个别回答
讲解
3
项目教学
布置任务及分组
分组讨论以上问题，并将讨论结果写在教师提供的彩纸上。
资料查询法
多媒体演示
思考讨论
个别回答
布置
任务、
分组
10
职业岗位需求分析
计算机网络管理与维护
首页
任务名称：4-2局域网办公No
子任务名称
4-2-1搭建小型办公网络
——子网掩码、飞腾公司网络规划
学时数
2
课型
理实
任务描述
飞腾公司租用了写字楼5楼的相邻两个房间，要根据用户需求搭建一个小型办公网络。
教学目标
［知识］
1．了解子网掩码的作用。
2．明确网络规划中需要注意的事项。
［能力］
1．能根据子网掩码区分网络。
计算机网络组建
多媒体演示
指导法
讨论分析
查阅资料
讲解
巡视
指导
5
子网掩码
1．子网掩码作用
2．各类型IP地址的默认子网掩码
3．如何根据子网掩码区分网络
飞腾公司IP地址规划
多媒体演示
讨论
讨论分析
查阅资料
讲解
演示
45
归纳总结
知识点1：子网掩码作用
知识点2：各类IP地址的默认子网掩码
知识点3：如何根据子网掩码区分网络
年月日（星期）第节，楼室
年月日（星期）第节，楼室
年月日（星期）第节，楼室
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与操作系统； （2）独立于特定的网络硬件，可以运行在局域网、广域网，更适用于
互联网中； （3）统一的网络地址分配方案，使得整个TCP/IP设备在网中都具有惟
一的地址； （4）标准化的高层协议，可以提供多种可靠的用户服务。
任务一 认识OSI七层模型和TCP /IP 协议
一、OSI七层模型
目前使用的大多数网络通信协议都基于 OSI 模型的结构。它是
网络世界的法律标准!
1.OSI参考模型的特性
网络发展中一个重要里程碑便是ISO（International Organization for Standardization，国际标准组织）对OSI（ Open System Interconnection，开放系统互连）七层网络模型的
任务一 认识OSI七层模型和TCP/IP协议
为什么叫虚拟通信呢？其实实际上数据并不是从源机器的第n层直接传 送到目标机器的第n层，而是通过如下过程实现的：
源机器：发送进程把数据传给了应用层，应用层就会把发送进程给他 的数据与相关信息进行封装，加上一个AH（应用报头，可为空），然 后它把数据包传送给它的下一层会话层，会话层也加上相关报头也会 对数据包进行封装，如此一直重复到物理层，此时的数据已经成了二 进制0 与1所表示的比特流了，在 物理层，已经是比特流形式存在的 数据将会被离散成电脉冲，然后通过传输介质传输到目标主机（这里 的传输介质可能为电缆线，通信子网（Packet Switching node:通信 线路与分组交换结点的集合）,也可能是通信卫星或地面无线网络）。
任务二 认识IP地址
在使用TCP/IP协议的两台计算机之间进行通信时，我们 通过将本机的子网掩码与接受方主机的ip地址进行'与' 运算，即可得到目标主机所在的网络号，又由于每台主 机在配置TCP/IP协议时都设置了一个本机ip地址与子网 掩码，所以可以知道本机所在的网络号。
模块二 构建小型办公网络
模块二 构建小型办公网络 任务一 认识OSI七层模型和TCP/IP协议 任务二 认识IP地址 任务三 配置交换机 任务四 配置Web服务和FTP服务 拓展实训 实训 VLAN的配置方法
学习目标
掌握计算机网络协议的基本概念 能够合理规划设计网络地址 熟悉交换机基础配置 熟练win2003服务
处理路径、流控、拥塞等问题。 网络层包括：IP(Internet Protocol)协议、ICMP(Internet Control Message Protocol) 、控制报文协议、ARP(Address Resolution Protocol)地址转 换协议、RARP(Reverse ARP)反向地址转换协议。
任务二 认识IP地址
A、B、C三类IP地址的特征：当将IP地址写成二进制形式时， A类地址的第一位总是O， B类地址的前两位总是10， C类地址的前三位总是110。如图2-7所示：
图2-7 二进制IP地址表示
任务二 认识IP地址
（1）A类地址(政府机构) 第1字节为网络地址，其它3个字节为主机地址 （2）B类地址(中等规模的公司) 第1、2字节为网络地址、第3、4字节为主机地址 （3）C类地址(任何需要的人) 第1、2、3个字节为网络地址，第4个字节为主机地址 （4）D类地址(组播) 不分网络地址和主机地址，它的第1个字节的前四位固定为1110 （5）E类地址(实验) 不分网络地址和主机地址，它的第1个字节的前五位固定为11110
数据格式
功能与连接方式
网络服务与使用者应用程序 间的一个接口
数据表示、数据安全、数据 压缩
建立、管理和终止会话
典型设备
数据组织成数据段Segment ）
分割和重新组合数据包 Packet
将比特信息封装成数据帧 Frame
传输比特（bit）流
用一个寻址机制来标识一个 特定的应用程序(端口号 )
基于网络层地址（IP地址） 进行不同网络系统间的 路径选择
任务二 认识IP地址
2、特殊的ip 本地回环地址，表示本机地址
127.0.0.1 IP地址的网络位随意,主机位全为0
192.168.12.0 IP地址的网络位随意,主机位全为1
192.168.12.255 IP地址的网络位全为0,主机位随意
0.0.0.23 IP地址的网络位和主机位全为0
0.0.0.0 IP地址的 网络位和主机位全为1，为限制广播地址
（3）传输层。 提供应用程序间的通信。其功能包括： 格式化信息流； 提供可靠传输。 为实现可靠传输，传输层协议规定接收端必须发回确认，并且假如 分组丢失，必须重新发送。
任务一 认识OSI七层模型和TCP/IP协议
传输层协议主要是：传输控制协议TCP(Transmission Control Protocol)和用户数据报协议UDP(User Datagram rotocol)。
任务一 认识OSI七层模型和Tcp/ip协议
七层数据格式、功能与连接方式和典型设备如表2-2所示：
具体7层 应用层 Application 表示层 Presentation
会话层 Session 传输层 Transport 网络层 Network 数据链路层 Data Link
物理层Physical
255.255.255.255
任务二 认识IP地址
3.IP网络中主机数的计算方法 公式: 2N-2
“N”代表主机位数 主机位全“0”表示网络编号 主机位全“1”表示该网络中的广播
任务二 认识IP地址
二、IP地址的子网划分
Ip地址除了由主机地址和网络类型决定的网络地址之外，还支持 用户根据自己网络的实际需要创建子网络。
任务二 认识IP地址
一、IP地址分类
所谓IP地址就是给每个连接在Internet上的主机分配的一个 32bit地址。按照TCP/IP协议规定，IP地址用二进制来表示，每个 IP地址长32bit，比特换算成字节，就是4个字节。
1.IP地址分类
IP地址分为五类，A类保留给政府机构，B类分配给中等规模的公 司，C类分配给任何需要的人，D类用于组播，E类用于实验，各类 可容纳的地址数目不同。
UDP是面向无连接的通讯协议，UDP数据包括目的端口号和源端口号信 息，由于通讯不需要连接，所以可以实现广播发送。
UDP通讯时不需要接收方确认，属于不可靠的传输，可能会出丢包现 象，实际应用中要求在程序员编程时验证。
任务一 认识OSI七层模型和Tcp/ip协议
（4）应用层。向用户提供一组常用的应用程序，比如电子邮件、 文件传输访问、远程登录等。 应用层一般是面向用户的服务。如FTP、TELNET、DNS、SMTP、 POP3。 TCP/IP中的协议如图所示。
在物理层上建立、撤销、标 识逻辑链接和链路复用 以及差错校验等功能。 通过使用接收系统的硬 件地址或物理地址来寻 址
建立、维护和取消物理连接
路由器 网桥、交换机
网卡、中继器和 集线器
任务一 认识OSI七层模型和Tcp/ip协议
3.OSI参考模型中的数据传输
OSI参考模型中数据是如何从源机器传输到目标机器的？从概念上讲2台机 器互相通信就是2台机器上对等进程之间的互相通信，通俗的讲，实际 上就是OSI模型中的源机器的第n层与目标机器的第n层之间的通信。这 个通信又被称做虚拟通信。
任务一 认识OSI七层模型和TCP/IP协议
目标机器：目标机器的物理层收到源机器发送过来的数 据后，就会将电脉冲所表示的数据还原成比特流，如此 逐层进行拆封，到最后到达接收进程时，传输的数据就 被还原成源机器主人要发送的数据形式了，因此目标机 器的主人就收到了对方发给他的信息（注：这里只是考 虑正常情况下的通信，假设没有存在ARP欺骗嗅探这类 特殊情况。）
至此，一次通信正式完成，当目标机器主人要回复信息 给源机器主人时，就是对上一过程的一次重复！
任务一 认识OSI七层模型和Tcp/ip协议
二、Tcp/ip（Transmission ControlProtocol/Internet Protocol)协议栈
TCP/IP协议叫做传输控制/网际协议，它是Internet国际互联网络的 基础。TCP/IP是网络中使用的基本的通信协议。
1.子网掩码
它是一种用来指明一个IP地址的哪些位标识的是主机所在的子网以及 哪些位标识的是主机的位掩码。子网掩码不能单独存在，它必须 结合IP地址一起使用。子网掩码只有一个作用，就是将某个IP地 址划分成网络地址和主机地址两部分。
虽然我们说子网掩码可以分离出ip地址中的网络部分与主机部分，可 大家还是会有疑问，比如为什么要区分网络地址与主机地址？区分以 后又怎样呢？
TCP是面向连接的通信协议，通过三次握手建立连接，通讯时完成时 要拆除连接，由于TCP是面向连接的所以只能用于点对点的通讯。
TCP提供的是一种可靠的数据流服务，采用“带重传的肯定确认”技 术来实现传输的可靠性。TCP还采用一种称为“滑动窗口”的方式进 行流量控制，所谓窗口实际表示接收能力，用以限制发送方的发送速 度。
定义，p/ip协议
任务一 认识OSI七层模型和Tcp/ip协议
网络七层的划分也是为了使网络的不同功能模块（不同层次 ）分担起不同的职责，从而带来如下好处：
（1）减轻问题的复杂程度，一旦网络发生故障，可迅速定位故障所处 层次，便于查找和纠错；
（2）在各层分别定义标准接口，使具备相同对等层的不同网络设备能 实现互操作，各层之间则相对独立，一种高层协议可放在多种低层 协议上运行；
任务一 认识OSI七层模型和Tcp/ip协议
三、TCP/IP协议与OSI模型的联系与区别
这两个模型之间的可以说是完全独立的。因为OSI是一种理论上的指导。而 TCP/IP是一种事实上的标准。但两者也是有一定联系的，两者都是网络 模型，都存在某些相同的层次。另外，OSI是一个通用性的指导，它不 仅可以解释TCP/IP,还可以解释任何一种类型的网络。而tcp/ip是无法 解释其他网络的。TCP/IP和OSI参考模型对照表如图2-6所示。
