教你看懂电路图：4个步骤来看电子电路图最简单
要怎么才能学会看电路图，只需三步就可以了！
要怎么才能学会看电路图，只需三步就可以了！
学会看电路图，实际上只要简单三步：
第1步、我们要明白，不管是线圈或者是信号灯都相当于一个用电器。
任何的电路图回路都是火线经过用电器到零线这样的结构，区别就是复杂的电路图不只是只有一个回路，它有很多的用电器，那就有很多的回路，但是每个回路都是独立的。
第2步、我们要知道任何复杂的电路图只是在用电器的前面加上了别的电器元器件的常开或者常闭点而进行了互锁或者连锁。
比如两个交流接触器，我们火线通过接触器1的常开点连到接触器2的线圈。
这样的回路就是连锁回路，必须先启动接触器1才可以启动接触器2。
再比如我们火线通过了接触器1的常闭点连到接触器2的线圈，这样的回路就是互锁回路，接触器1不启动的情况下才能启动接触器2。
明白这些了，那电路图就化繁为简了，我们只要知道线圈，信号灯等用电器前端连接的是常开点或者常闭点，是从哪个电气设备上出来的常开点或常闭点。
就能判断出来不同用电器之间的关系了。
第3步、就是了解各个电器元器件的构造用途了。
知道不同电气元器件的辅助点的位置，线圈的位置，这样就我们可以根据第2点的内容来进行连线，从而把电路图转化为实际接线。
文章由电工阿浩提供，向电友致敬！。
读懂电路图,四步就能解决
读懂电路图，四步就能解决1看图纸标题电器产品电路的特点，是以元器件图形符号代替实物，以实线来表示导线电气连接，接电路的原理进行绘制的。
通常，在看到图纸时，我们应该已经知道面对的是什么产品，或者哪部分电路了。
如果并不清楚所看的电路的概况，应该首先看图标的标题，做到心中有数。
根据标题内容和电路知识，便可以对产品电路功能、结构、原理建立大致轮廓的印象，为进了步解读电路打下了基础。
方法技巧：在知道是什么产品电路，而不知道从哪部分下手时，我们可以先找到表示电路结构的方框图，对照分析后得出结论，也可以从主元件入手，或者有代表性的集成电路型号，一般就能知道它是中放电路、功放电路还是控制电路。
比如：我们看到一块51或者AVR，我们肯定知道它还有它的最小系统单元是用来控制的。
2看元件构成看电路结构，我们必须要对一些元件的原理图符号要十分的清楚，不然的话便会无从下手！另外，我们还要知道每一个元件是什么用，比如：三极管，它是工作在哪个状态，是放在，是截止，还是饱和呢？我们还要知道每个模块相互连接的关系。
3看电路结构解读电路原理需要用到很多电路的专业知识，而在绘制电路原理图的时候，也必须要根据电路的工作原理，科学简捷地安排元器件。
所以，我们看电路的时候，也可以根据这样技巧来看电路。
做到有的放矢。
另外，我们看一个基本电路的连接时，我们必须要找出来它的信号输入和信号输出在哪里。
对于多级放大电路，不要了解它们的耦合方式和耦合元件。
4解读全电路功能了解各单元电路和连接方式后，就能进一步分析电路细节，进而完全解读全电路。
电路整体功能的解读，需要较全面的单元电路知识，也需要对整机电路原理有深入的了解。
比如：只有掌握广播信号的发送、接收原理后，才能了解收音机电路的的过程，解读各种收音机电路。
如何快速看懂电路图，这些技巧当电工的你一定要知道
如何快速看懂电路图，这些技巧当电工的你一定要知道1、拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图，由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点，电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
（1）要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
（2）按照先看主电路，再看辅助电路的顺序进行看图。
主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，用辅助电路的回路去研究主电路的控制程序，进而搞清楚整个电路的工作原理和来龙去脉。
4、接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
如何看懂电路原理图
如何看懂电路原理图
要看懂电路原理图，不需要标题，可以按照以下步骤操作：
1. 阅读电路原理图的符号表：电路原理图中使用了各种电子元件的符号。
首先，阅读符号表，了解每个元件的符号及其含义。
2. 找到电源：电路原理图通常会标明电源的位置，一般为电池或电源供应器符号。
确定电源的极性，正极和负极。
3. 识别元件的连接：根据符号表，识别电路中的元件，并确定其与其他元件的连接方式。
例如，电阻器通常用直线表示，电容器用平行线表示，电感用一个S形符号表示。
4. 确定电路的路径：根据元件的连线，确定电流的流动路径。
电流从正极流向负极形成一个闭合的回路。
5. 分析电路的功能：根据电路中的各个元件的功能和组合方式，判断电路的功能。
例如，如果有一个二极管连接到电路中，那么可能是一个整流电路。
6. 注意元件之间的关系：注意元件之间的连线和连接方式，这些信息可以帮助你理解元件之间的关系。
例如，如果一个元件与另一个元件直接相连，可能表示它们之间存在电流的流动。
7. 综合判断：根据以上的分析和理解，综合判断整个电路的功能和工作原理。
通过以上步骤，你应该能够对电路原理图有一个较好的理解，从而可以看懂电路原理图，并理解电路的功能和工作原理。
怎样看懂电气线路图？
怎样看懂电气线路图？
1、找出控制电路的电源线：L、N（220V），L1、L2（380V），其他还有24V、~24V的。
2、从控制电源的L 或L1端开始看起，看各支路电流经过哪个按钮，再经过哪些接触器、继电器的常开常闭触点，接着到哪个线圈，最后到N或L2，形成闭合回路。
3、要明白同一个接触器或继电器，它的线圈和各常开常闭触点是分开画的。
当一个支路中接触器、继电器的线圈通电时，它的常开、常闭触点会控制所在支路线圈的通、断电（即接通或分断所在的支路）。
4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析，看在按动按钮的时刻，看各常开常闭触点通断状态的组合能否将此支路构成通路，线圈能否通电。
5、将其余的支路逐条分析，看在同一时刻，此支路中各常开常闭触点的通电状态组合能否将本支路接通，能否使线圈通电。
6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析，并找出它们所控制的电机或其他设备，就能确定在同一时刻哪些电机或设备在运行，哪些不运行了。
按以上方法可轻松看懂电气线路图，祝你成功。
2021年新手入门：如何看懂电路图

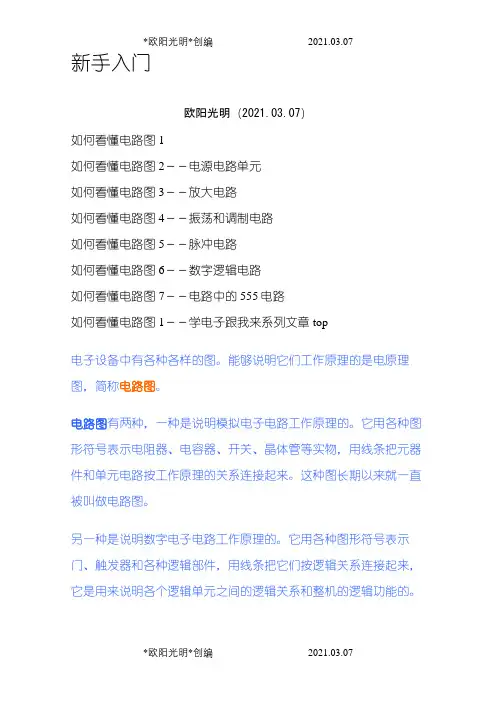

新手入门欧阳光明（2021.03.07）如何看懂电路图1如何看懂电路图2－－电源电路单元如何看懂电路图3－－放大电路如何看懂电路图4－－振荡和调制电路如何看懂电路图5－－脉冲电路如何看懂电路图6－－数字逻辑电路如何看懂电路图7－－电路中的555电路如何看懂电路图1－－学电子跟我来系列文章top电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
如何看懂电路图
如何看懂电路图电路图是电子电路中常用的一种图示工具，它能准确地表达电路的连接关系和元件的布局。
对于初学者来说，理解和阅读电路图可能会有一定的困难。
然而，只要我们掌握了一些基本的规则和技巧，就能轻松看懂电路图。
本文将指导您如何看懂电路图，并希望能帮助您迅速提升对电路图的理解能力。
一、电路图基础知识在开始学习如何看懂电路图之前，我们需要了解一些电路图的基础知识。
一般来说，电路图由不同的元件符号和连线组成。
元件符号代表了不同的电子元件，例如电阻、电容、电感等。
而连线则表示元件之间的连接关系，通过连线能够清晰地了解电路中的信号传输路径。
二、阅读电路图的步骤理解电路图的基本规则之后，下面将介绍一些阅读电路图的步骤，帮助您更好地理解电路图。
1. 读图例在看懂电路图之前，首先要熟悉电路图中使用的元件符号和标记。
通常在电路图的右下角会有一个图例，它包含了常见元件符号的说明。
通过仔细阅读图例，您可以快速了解电路图中所使用的元件及其功能。
2. 分析电路结构要想正确理解电路图，需要先对整个电路的结构有一个整体的认识。
从整体上看电路图，尝试找出电源、输入和输出等关键元件。
通过先分析电路的结构，可以帮助您更好地理解电路图中每个元件的作用及其连接方式。
3. 逐个元件分析在阅读电路图时，逐个分析每个元件的作用是非常重要的。
首先，注意元件的符号和标记，了解其具体代表的电子元件；其次，了解元件的参数，例如电阻值、电容值等。
通过逐个元件的分析，您可以逐步了解整个电路的功能和特性。
4. 理解连接关系阅读电路图时，了解连接关系很重要。
通过观察连线的方向、线型和位置，可以确定元件之间的连接方式。
有时，连线之间会存在一些标记，例如箭头、接地符号等，这些标记能够帮助您更好地理解电路的连接关系。
5. 跟踪信号路径在分析电路图时，可以通过跟踪信号路径来帮助理解电路的工作原理。
跟踪信号路径可以帮助您了解信号从输入端到输出端的流动方式，进而推测电路的功能和工作方式。
只需5个步骤，老鸟教你轻松看懂电路原理图！
只需5个步骤，老鸟教你轻松看懂电路原理图！作为电子维修人员，只有读懂电路的原理图，才能知道它的各组成部分的作用及各部分的相互关系，并进一步估算其性能指标，科学地运用器件;也只有读懂电路的原理图，才能改进电路性能，正确分析和排除故障。
那么，我们怎么才能读懂电路的原理图呢?下面随我来看一下有哪些步骤和技巧吧。
从元器件开始学习在电子产品的电路板上有不同外形、不同种类的电子元器件，它们所对应的文字标识、符号及相关参数都标注在元器件的旁边。
元器件是构成电子产品的基础，也就是说任何的电子产品都是由各种各样的元器件组合而成的。
因此，了解电子元器件的基础知识，掌握不同元器件在电路图中的符号和基本功能特点是读懂电路原理的第一步。
这就相当于读文章，必须先识字是一个道理。
要读懂电路原理图，不仅要掌握一些规律、技巧和方法，还要具备一些扎实的理论基础知识才能快速的学会看懂原理图。
需要熟练掌握电子产品中常用电子元器件的基本知识，如电阻、电容、电感、二极管、三极管、晶闸管、变压器、集成电路等，充分了解它们的种类、特征及在电路中的符号，它们在电路起什么作用和功能等。
对于集成电路，初学者大可不必了解其内部构造及原理，只需要把它看做是一个黑盒子，有输入信号端和输出信号端，可以实现什么功能就行了，刚开始就想深入了解是不可能的，而且容易打信心，导致兴趣大减。
从单元电路学习看图单元电路就是由常用元器件、简单电路用基本放大电路构成的可实现一些基本功能的电路，是整机电路的单元模块，如串并联电路、RC电路、LC电路、放大器、振荡器等。
如果说认识元器件相当于识字的话，那么学习单元电路就相当于文章中的一个段落。
任何的电子产品都有可以实现不同功能的单元电路组成，比如电源电路，因此学习读原理图就要先从电源电路入手，了解简单电路的结构及功能对于读懂整机原理图有非常大的帮助。
如上图，把整机原理图拆分不同的单元电路。
由几个电子元器件构成的基本电路是所有原理图的最小单元，如整流电路、滤波电路、稳压电路、放大电路、振荡电路等。
如何看懂电子电路图电子电路识图的基本方法和技巧说明
如何看懂电子电路图电子电路识图的基本方法和技巧说明对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。
其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。
任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。
只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。
1、从基本元器件入手，为识图打下良好的基础。
电子元器件是构成电子产品的基础。
因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。
2、掌握基本单元电路，为识读复杂电路打下基础。
在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。
3、分解复杂电路。
复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。
4、掌握基本单元电路之间的连接方法。
基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。
5、明确各分体元器件在电子电路中所起的作用。
为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。
电阻器：在电路中主要起限流、分压的作用。
1）电阻器与电阻器在电路中并联一般是为。
如何看懂电路图(完整版).
如何看懂电路图2－－电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。
【干货】电工电路图怎么看
【干货】电工电路图怎么看
看电路图时要分清主电路和控制电路、交流电路、直流电路。
先看主电路,主电路从下往上看.即从用电设备开始经控制元件顺次往电源看。
看控制电路应自上而下、从在往右看.
先看电源再顺次看各条回路,电源经过那些元件到达负载，搞清它的回路构成.各元件之间的联系，控制关系和在什么条件下构成回路等。
复杂点图纸可以根逻辑丢分割为几大块看。
看电路图要认识电路符号代表的是什么元件.结合图纸说明注解更易理会、刚学看图先看简单点的,循序渐进再看复杂的。
每个人看图方法不同。
一次接线图读图方法:
1、要记住图中所绘图形符号所代表的意义。
2、要有电气设备实体印象，读图过程中边读边回忆设备接线情况。
3、读图时要从头读起。
就是从电源开始，顺序往下读。
4、粗看一遍，再细看多遍。
第一扁有了初步印象，以后的几遍就可以读细节了。
5、边读边想，多做分析。
读图时不但要知道设备接线情况，还要进一步分析其道理。
读二次接线图时应该做到:
1、熟悉电器图形符号、文字符号及回路标号的意义;
2、了解整个动作(工作)过程，掌握操作规程;
3、要熟悉二次接线图中常用的电路，如电气测量电路、低电压电路、过电流电路、信号电路、重合闸电路的原理;
4、掌握继电器及其它控制器的性能;
5、要知道绘制二次接线图的基本方法;
6、要掌握读图的方法，如:
确定电路中的哪一部分是一次接线图;
确定二次接线图的电源及电压;
对主要的控刽环节要熟悉其作用;
了解主要元件的工作情况，搞清各接的动作状态;
掌握原理图、展开图、安装图各自的特点。
快速看懂电子电路原理图的方法
快速看懂电子电路原理图的方法电子元器件都认识，但是看不懂电子电路图和原理图的，大有人在，这是很正常的现象，并没有什么可苦恼和尴尬的。
电的分类太广泛，虽然电的原理都是相通的，但是电的分支不同，学术侧重点也不同。
个人觉得电子电路是电工中比较难学的分支了。
对于电子电路原理图，要想快速的看明白，你可以试试以下方法。
1，电子元器件熟练识别和掌握。
电子电路原理图一般是由电阻，电容，电感，二极管，三极管，晶闸管等等电子元器件组成的，要想快速的看懂电子电路图，首先要很了解很熟悉单个电子元器件的作用，使用条件，动作范围等等。
例如：二极管单向导通，电感电容的滤波作用，储存电荷功能，三极管的放大功能，可控硅的调压，开关通断，可控整流功能等。
掌握了基本元器件的原理和使用，是熟练看懂电子电路图的基础。
2，电子电路的看图：先系统后部分，先部分再元器件。
电子电路中很多的模块电路几乎都是固定的，所以熟练掌握常用的电子元器件组成的固定模块很重要。
例如：整流电路，滤波电路，稳压电路，LC震荡电路，信号放大电路，开关电源电路等等。
电子电路可以分部分来看，单独一块属于整流电路，另一块属于滤波电路，另一块属于放大电路等等，将系统电子电路分部分来看不失为一个好的方法。
3，工作中持续积累经验，不断学习。
电工的任何一个分支，想要学精通都必须持续学习，电子电路更是如此，只有不断的看图，分析，思考，了解，才能让自己看图越来越熟练，“孰能生巧”的道理同样适用于电工电子学习。
故障排查补充：/article/dianzi/1，电子电路的故障一般是将整体分部分，测量输出端来判断的，例如整流块故障，放大回路故障等等。
2，重点排查常见元器件故障。
容易发生故障的元器件：限流电阻，滤波电容，三极管，晶闸管，调位器等，重点排查测量高频率故障元器件在一定程度上能够有效快速的解决电子电路的故障问题。
想要快速看懂电子电路原理图，需要静下心来学习，不断充实自己的专业技能，多看多想多学多请教才能快速掌握。
教你如何简单看懂电路图
教你如何简单看懂电路图虽然整机电路图十分复杂，但学会看懂电路图并不是高不可攀的事。
具有一定的电子线路知识基础，掌握一套正确的读图方法，经过不断学习和实践，一定可以学会识读电路图。
实际上，看整机电路图时，可以使用多种看图的方法。
最终都要完成读图的几项基本任务，达到看图的几项基本要求。
这里讨论看电路图的基本方法。
一、怎么看整机电路图1、根据由大到小，由粗到细的顺序识读各种电路图前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
所谓“大”和“粗”，是指整机或系统的大体结构，还有信号的主要处理过程；所谓“小”和“细”，是指具体的电路、元器件和连线等，具体到上述各种电路图来讲，基本顺序应是整机方框图―→系统方框图―→板块原理图―→系统原理图―→印制电路板图―→整机连线图，最后是整机电路原理图。
首先要学会看整机方框图，要弄清楚整机是由哪几部分（板块或系统）组成，每一部分对信号进行怎样的处理过程，各部分之间有什么联系等。
这些问题弄清楚了，对整机就有了大致的了解。
在此基础上，再去识读各系统、各板块的方框图。
要了解各系统、板块主要由哪几部分构成，每一部分的主要作用及对信号的处理过程，并要了解各部分之间的关系。
这些问题搞清了，也就明白了在该系统中信号如何流动和如何处理的。
在掌握了各部分的方框图以后，再去识读相应的原理图。
原理图是由元器件的符号和连线构成的。
在原理图中，画出各个部分由什么样具体电路构成，每个元器件有什么作用，详细的信号走向和被处理的过程，如何达到设计要求。
各部分原理图搞清楚了，整机的工作原理也就容易明白了。
此后，再去识读印制电路板图。
这种图不是讲工作原理，而是讲怎样把原理图变成实用机。
如何看懂电路图(超级完整版)(20200529234414)
如何看懂电路图1－－学电子跟我来系列文章电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用 NTC来表示；有的是正温度系数的，用 PTC 来表示。
它的符号见图（ i ），用θ或 t °来表示温度。
它的文字符号是“ RT ”。
第2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
电子电路图的识图要领
最后顺便给出概括读图的口诀：弄清用途，化繁为简，抓住 两头，找出电源。以三极管为核心，从左到右，分析电位，揪住 地线。抓住两头，是指抓住输入、输出两头，分析信号的输入回 路和最后输出的控制对象；找出电源，是指搞清楚各部分所用电 源电压的极性和大小以及它们的来源：分析电位、揪住地线，是 指分析管子和某一节点的电位变化时，一定要以“共地线”为基 准，否则就搞不清电位变化的趋向，这在分析负反馈作用中是尤 为重要的。
指找出信号流向的路径。通常，输入在左方、输出在右方(面 向电路图)信号传输的枢纽是有源器件，所以可按它们的连接关系 来找。从左向右看过去信号的通路就大致找了出来。通路找出后， 电路的主要组成部分也就出来了。据各基本单元分成若干具有精 细程度与读者掌握电路类型的多少及经验有关。
操作3 整机分析，化整为零
单电击子输 产入 您品的设封计面与副制标作题
先将各部分的功能用框图表示出来(可用文字表达式、传输特 性、信号波形等方式在框图中注出)，然后根据它们之间的关系进 行连接，画成一个整体的框图，如图2 15所示，从这个框图就可 以看出各单元电路之间是如何互相配合来实现电路功能的。图中 标出了各基本单元的名称、相互联系和所对应的电路符号。
至此，电路的基本情况就大致清楚了，需要指出的是：对于 不同水平的读图者或不同的电路，所采取的具体步骤可能是不一 样的，上述方法仅供参考。至于电路中的次要部分和调整哪些元 件的参数能改善哪些技术指标，以及对各部分电路的性能进行定 量估算以进一步得出整个电路的性能指标等，则完全根据读图者 的能力自行分析了。
单电击子输 产入 您品的设封计面与副制标作题
任务八 电子电路图的识图要领
操作1 了解和分析电路功能及工作原理
了解所读的电子电路原理图用于何处、起什么作用，对于弄 清电路工作原理、各部分的功能及性能指标都有指导ቤተ መጻሕፍቲ ባይዱ义。划分 成单元电路后，根据已有的知识，定性分析每个单元电路的工作 原理和功能。
电子电路识图步骤
电子电路识图步骤不同的电路电子电路识图步骤也有所不同，下面根据电子电路应用的行业领域的不同，分别介绍电原理图、方框图、元器件分布终的识冬步骤。
1、电路原理图的识图步骤电路原理图是由一个个的基本单元电路经过一定的方式连接起来构成的，是最重要的电路图，不能漏掉任何一个元件，甚至不能缺少一个引脚的连接点。
根据接线关系可以看到各单元电路之间的信号流程及信号变换过程，对熟悉整机结构是很有帮助的。
电路原理图的识读可以按照如下四个步骤进行。
①了解电子产品功能一个电子产品的电路终是为了完成和实现这个产品的整体功能而设计的，首先搞清楚产品电路的整体功能和主要技术指标，便可以在宏观上对该电路图有一个基本的认识。
电子产品的功能可以根据名称了解。
比如，收音机的功能是接收电台信号，处理后将信号还原并输出声音的信息处理设备:电风扇则是将电能转换为驱动扇叶转动机械能的设备。
② 找到整个电路图总输入端和总输出端整机电路原理图一般是按照信号处理流程为顺序绘制的，按照一般人的阅读习惯，通常输入端画在左侧，信号处理为中间主要部分，输出端则位于整张图纸的最右侧部分。
比较复杂的电路，输入与输出的部位无定则。
因此，分析整机电路原理图可先找出整个电路图的总输入端和总输出端，即可判断出电路图的信号处理流程和方向。
③ 以主要元器件为核心将整机电路原理图“化整为零”在掌握整个电路原理图大致流程基础上，根据电路中的核心元件将整机划分成一个一个的功能单元，然后将这些功能单元对应学过的基础电路进行分析。
④ 将各个功能单元的分析结果综合“聚零为整”每个功能单元的结果综合在一起即为整个产品，即最后“聚零为整”，完成整机电路原理图的识读。
分析整机电路原理图，简单地说就是了解功用、找到两头、化整为零、聚零为整的思路和方法。
用整机原理指导具体电路分析、用具体电路分析诠释整机工作原理。
收音机整机电路原理图的单元电路划分过程如下图所示。
根据整机原理图中的主要功能部件和电路特征，可以将该电路划分成五个电路单元:高频放大电路、本机振荡电路、混频和中放电路、中频放大电路、中放和检波电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你看懂电路图：4个步骤来看电子电路图最简单
读图就是要看懂一个电原理图，即弄清电路由哪几部分组成及它们之间的联系和总的性能(如有可能，还要粗略估算性能指标)。
电子电路的主要任务是对信号进行处理，只是处理的方式(如放大、滤波、变换等)及效果不同而已，因此读图时，应以所处理的信号流向为主线，沿信号的主要通路，以基本单元电路为依据，将整个电路分成若干具有独立功能的部分，并进行分析。
具体步骤可归纳为：了解用途、找出通路、化整为零、分析功能、统观整体。
下面以741型晶体管收音机电路(见图1)为例进行说明，以期对电子爱好者的学习有所帮助。
一、了解用途了解所读的电子电路原理图用于何处、起什么作用，对于弄请电路工作原理、各部分的功能及性能指标都有指导意义。
浏览图1可知：这是一个典型的晶体管收音机电路图，其用途是将接收到的高频信号通过输入电路后与收音机本身产生的一个振荡电流一起送入变频管内进行"混合"(混频)，混频后在变频级负载回路(选频) 产生一个新的频率(差频)，即中频(465 kHz)，然后通过中放、检波、低放、功放后，推动扬声器发声。
当然，还要求对振荡频率进行调节(f振－f信=465kHz)，并能调节音量的大小。
二、找出通路指找出信号流向的通路。
通常，输入在左方、输出在右方(面向电路图).信号传输的枢纽是有源器件，所以可按它们的连接关系来找．从左向右看过去，此电路的有源器件为BG1(变频管)、BG2与BG3(中放管)、BG4与BG5(低放管)、BG6与BG7(功放管)，因此可大致推断信号是从BGl的基极输入，经过振荡并混频后产生中频信号，再经过两级中放，然后由检波器把中频信号变成音频信号，最后经过低放、功放后送至扬声器，这样，信号的通路就大致找了出来。
通路找出后，电路的主要组成部分也就出来了。
据各基本单元分成若干具有细程度与读者掌握电路类型的多少及经验有关。
根据上述通路可清楚地看出，整个电路可分别以BZ1及D1(2AP9)为界分成三部分，我们称之为变频级、中放级(包括检波级)和低功放级(输出)。
三、分析功能划分成单元电路后，根据已有的知识，定性分析每个单元电路的工作原理和功能。
1．输入回路和变频级该部分的任务是将接收到的各个频率的高频信号转变为一个固定的中频频率(465kHz)信号输送到中放级放大。
它涉及到两个调。
