高速磁悬浮列车车载电源系统

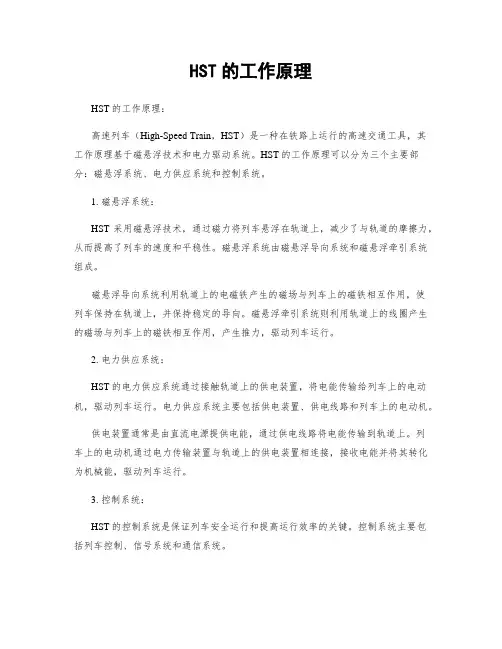

HST的工作原理
HST的工作原理HST的工作原理：高速列车（High-Speed Train，HST）是一种在铁路上运行的高速交通工具，其工作原理基于磁悬浮技术和电力驱动系统。
HST的工作原理可以分为三个主要部分：磁悬浮系统、电力供应系统和控制系统。
1. 磁悬浮系统：HST采用磁悬浮技术，通过磁力将列车悬浮在轨道上，减少了与轨道的摩擦力，从而提高了列车的速度和平稳性。
磁悬浮系统由磁悬浮导向系统和磁悬浮牵引系统组成。
磁悬浮导向系统利用轨道上的电磁铁产生的磁场与列车上的磁铁相互作用，使列车保持在轨道上，并保持稳定的导向。
磁悬浮牵引系统则利用轨道上的线圈产生的磁场与列车上的磁铁相互作用，产生推力，驱动列车运行。
2. 电力供应系统：HST的电力供应系统通过接触轨道上的供电装置，将电能传输给列车上的电动机，驱动列车运行。
电力供应系统主要包括供电装置、供电线路和列车上的电动机。
供电装置通常是由直流电源提供电能，通过供电线路将电能传输到轨道上。
列车上的电动机通过电力传输装置与轨道上的供电装置相连接，接收电能并将其转化为机械能，驱动列车运行。
3. 控制系统：HST的控制系统是保证列车安全运行和提高运行效率的关键。
控制系统主要包括列车控制、信号系统和通信系统。
列车控制系统通过监测和控制列车的速度、加速度和制动力等参数，确保列车在运行过程中保持稳定和安全。
信号系统则通过信号灯和信号设备，向列车驾驶员和控制中心传递运行状态和指令，确保列车在不同区段之间的安全距离和运行速度。
通信系统则提供列车与控制中心之间的双向通信，以便及时传递运行信息和处理紧急情况。
总结：HST的工作原理基于磁悬浮技术和电力驱动系统。
通过磁悬浮系统实现列车的悬浮和牵引，通过电力供应系统提供驱动力，通过控制系统确保列车的安全和运行效率。
HST的工作原理的优势在于提供了更高的速度和平稳性，为人们提供了更快捷、舒适的交通方式。
磁悬浮列车技术的电气设计
磁悬浮列车技术的电气设计磁悬浮列车作为一种创新的高速交通工具，凭借其低能耗、高速度和无摩擦的优势，在现代交通领域引起了广泛的关注。
而这种领先于传统轨道交通的技术实现的关键之一便是磁悬浮列车的电气设计。
磁悬浮列车的电气设计是确保其正常运行的重要环节，它包括了列车牵引系统、供电系统和控制系统等多个方面。
首先，磁悬浮列车的牵引系统是其核心部分，它负责提供列车所需的动力。
在电气设计中，一个关键的考虑点是电机的选择和布置。
通常磁悬浮列车采用线性感应驱动方式，其中电机选用的是直线电机。
这种电机的优点是结构简单、易于维护，并且在高速运行时具有较好的稳定性。
此外，在电气设计中还需要考虑电机的电源供应和保护措施，以确保电机的正常运行和安全性。
其次，供电系统是磁悬浮列车电气设计的重要组成部分。
在磁悬浮列车中，通常采用换流器进行能量的转换和供给。
换流器起到将交流电转换为直流电的作用，以满足列车运行所需的电力。
电气设计需要考虑换流器的选型、功率输出和效率等因素。
此外，供电系统还需要具备可靠的冗余设计，以确保在故障情况下列车仍能继续运行。
最后，控制系统在磁悬浮列车的电气设计中发挥着至关重要的作用。
控制系统负责对列车进行监控、数据处理和指令传递等功能，以确保列车的安全和稳定性。
电气设计中的控制系统需要充分考虑分布式控制和实时性的要求，以实现对列车的高效控制和管理。
在磁悬浮列车技术的电气设计中，还有许多其他细节需要考虑和完善。
例如，信号传输和隔离、磁悬浮系统与轨道的配合等方面。
除了以上所述的关键设计要素之外，电气设计还需要充分考虑列车运行环境和运行条件的复杂性，以确保磁悬浮列车在各种情况下都能稳定运行并保证乘客的安全。
综上所述，磁悬浮列车技术的电气设计是实现这一创新交通工具高速、安全运行的基础。
通过合理选择电机、设计供电系统和完善控制系统等关键要素，可以确保磁悬浮列车在各种复杂环境下的可靠性和性能。
随着磁悬浮列车技术的不断发展和应用，电气设计将继续发挥着重要的作用，为磁悬浮列车的未来发展提供支持和保障。
磁悬浮列车工作原理
磁悬浮列车工作原理磁悬浮列车（Maglev Train），又称磁浮列车，是一种基于磁悬浮技术的高速列车。
它通过磁力使列车悬浮在轨道上，并利用磁力驱动列车前进。
磁悬浮列车的工作原理可以分为悬浮系统和推进系统两个部分。
一、悬浮系统磁悬浮列车的悬浮系统采用了磁力来支撑和悬浮列车。
一般来说，磁悬浮列车的悬浮系统主要包括轨道系统和车辆系统两部分。
1. 轨道系统轨道系统是磁悬浮列车悬浮的基础。
在轨道上，有一系列的电磁铁，它们被安装在轨道上方的支架上。
这些电磁铁通过电流的通入产生磁力，使列车悬浮在轨道上。
轨道上的电磁铁通常采用超导材料制成，以减小能量损耗。
此外，轨道上还设置有传感器，用于监测列车的位置和速度，以便控制系统对列车进行调整。
2. 车辆系统车辆系统是磁悬浮列车悬浮的关键。
车辆系统包括车体和车体下方的悬浮装置。
悬浮装置由一系列的电磁铁和传感器组成。
当列车行驶时，车体下方的电磁铁会受到轨道上电磁铁的磁力吸引，从而使列车悬浮在轨道上。
传感器会监测车体的位置和姿态，并将这些信息传输给控制系统，以便对列车进行调整和控制。
二、推进系统磁悬浮列车的推进系统是通过磁力来驱动列车前进。
推进系统主要包括线圈和电流供应系统。
1. 线圈磁悬浮列车的线圈主要分为轨道线圈和车辆线圈两种。
轨道线圈是安装在轨道上的，它们通过通入电流产生磁力，推动列车前进。
车辆线圈则是安装在列车上的，它们通过感应轨道上的磁场产生电流，从而产生反向的磁场，使列车受到推动。
2. 电流供应系统磁悬浮列车的电流供应系统提供了所需的电能。
一般来说，电流供应系统包括电源、变压器和整流器。
电源提供了电能，变压器将电能转换为所需的电压，而整流器则将交流电转换为直流电，以供给线圈使用。
三、工作原理磁悬浮列车的工作原理可以简单概括为：通过轨道上的电磁铁产生磁力，使列车悬浮在轨道上，然后通过线圈和电流供应系统产生磁力，推动列车前进。
当列车开始运行时，轨道上的电磁铁会产生一个磁场。
基于小波变换的高速磁悬浮列车牵引供电系统谐波分析
３ｉ （ ｓｎ ７×２ ， ＋ ３ ）＋８ ｉ （ １×２ ７￡ ｃ ０ ｓｎ １ ７ ｉ （ ３×２ ｆ ＋７ ）＋１ ｓｎ ２ ｓｎ １ ａｔ ０ ５ ｉ （ ３×２
维普资讯
基 于 小 波 变 换 的 高 速 磁 悬 浮列 车 牵 引供 电 系统谐 波 分析 —— 毛 中亚 郭 其 一
基 于小波变换的高速磁悬浮列车 牵 引供 电系统谐波分析
毛 中亚
（ 济大学 同
郭其一
上海 ２０３） ０ ３ １
摘 要 半 控 双 三 相 １ 冲 整 流 器 是 一 种 谐 波 源 ， 产 生 的高 频 谐 波 对 磁 悬 浮 列 车 的 安 全稳 ２脉 所 定 运 行 有 很 大 的 危 害 。将 小 波 变 换 用 于 磁 悬 浮 列 车 牵 引 供 电 系 统 的 谐 波 分 析 ， 将 信 号 中 的高 频 可 成 分 逐 步 分 离 ， 少 高 频 谐 波 成 分 对 电力 系 统 的 污 染 ， 实 现 磁 悬 浮 列 车 牵 引 供 电 系 统 谐 波 信 号 减 对 的 高 分 辨 率 检 测 具 有 很 好 的应 用 价 值 。 关 键 词 高 速 磁 悬 浮 列 车 ； 牵引 供 电 系统 ； 波 ； 波 变 换 谐 小
较 好 的 时 、 局 部 化 性 能 ， 信 号 细 节 有 聚焦 功 频 对 能 ， 检测高 频 和低 频谐 波信 号很 有效 ， 特别适 对 还 合 对 信号 的突 变成 分 的检测 。虽 然对 小波 变换在 电力 系 统 中 的应 用 进 行研 究 的报 道很 多 ， 目前 但 关 于 小波 变换 在高 速磁 悬 浮列 车牵 引供 电系统谐
中 图 法 分 类 号 ： ２ Ｕ２ ３ 文献 标 识 码 ： Ａ
Ｏ 引 言
磁悬浮列车试验线的电源系统简介
磁悬浮列车试验线的电源系统简介
王宁; 尹力明
【期刊名称】《《电源技术应用》》
【年(卷),期】2003(006)008
【摘要】对我国首条中低速常导磁悬浮列车试验线的电源系统进行了简单介绍,包括整流站,主牵引逆变器,辅助变流器,240V DC/DC变换器和110V DC/DC变换器。
【总页数】3页(P51-53)
【作者】王宁; 尹力明
【作者单位】国防科技大学磁悬浮技术工程研究中心，湖南长沙410073
【正文语种】中文
【中图分类】TN86
【相关文献】
1.挑战超高速的山梨试验线超导磁悬浮列车 [J], 杉本 (直);蔡千华
2.国内第一条磁悬浮列车试验线建成通车 [J], 无
3.唐山中低速磁悬浮列车试验线牵引供电系统 [J], 陈贵荣
4.唐山中低速磁悬浮列车试验线地面再生制动能量吸收装置的设计 [J], 陈贵荣;刘少克
5.我国第一辆常导中低速磁悬浮列车近期在长沙试验线完成初步运行试验 [J], 尹
力明
因版权原因，仅展示原文概要，查看原文内容请购买。
牵引供电系统外部电源与供电方式
高速铁路牵引供电系统的实际应用中，需要关注供电能力、电能质量和环 境保护等方面的问题。
磁悬浮列车牵引供电系统
磁悬浮列车牵引供电系统通常采用直流供电方式，通过磁悬浮变电所将来自电网的高压交流电转换为 直流电，为磁悬浮列车提供动力。
牵引供电系统外部电 源与供电方式
目录
• 牵引供电系统概述 • 牵引供电系统外部电源 • 牵引供电系统供电方式 • 牵引供电系统外部电源与供电方式的
优化 • 牵引供电系统外部电源与供电方式的
实际应用案例
01
牵引供电系统概述
牵引供电系统的定义与功能
定义
牵引供电系统是为电气化铁路或 城市轨道交通提供电能的系统， 通过接触网向电力机车或电动汽 车提供所需直流或交流电能。
容量
牵引供电系统外部电源的容量应根据 牵引负荷的大小和运行方式进行选择 ，以确保供电的可靠性和稳定性。
稳定性
外部电源的稳定性对牵引供电系统的 正常运行至关重要，应采取措施确保 电源的电压、频率和波形等参数的稳 定。
03
牵引供电系统供电方式
直接供电方式
01
直接供电方式是一种简单的牵引 供电方式，通过牵引网直接向电 力机车供电。
02
该方式结构简单，投资少，但会 对沿线通信线路产生干扰。
串联电容补偿供电方式
串联电容补偿供电方式是在牵引网中 串联电容，补偿感性负载的无功功率， 提高功率因数。
该方式可以减少对通信线路的干扰， 但需要增加补偿装置和滤波装置。
吸流变压器供电方式
吸流变压器供电方式是通过吸流变压 器将牵引电流从接触网引至回流线， 减少对通信线路的干扰。
钛酸锂电池在高速磁浮列车上的应用分析
2021年6期科技创新与应用Technology Innovation and Application应用科技钛酸锂电池在高速磁浮列车上的应用分析*邓桂美，陈星，韩伟涛，王芹凤（中车青岛四方机车车辆股份有限公司，山东青岛266000）1概述目前美国、日本、德国和中国等国家都在研究高速磁浮列车，以满足人们更快的长距离出行需求[1-3]。
我国高速磁浮列车的最高试验运行速度达到503km/h ，最高实际运营时速达到430km/h 。
随着时间的推移和技术创新研发，将会出现600km/h 以上的更高速磁浮列车。
那么，高速磁浮列车必然将会成为长距离运行的主要交通工具之一。
然而，高速磁悬浮列车的长距离运行必然会面临新的技术问题。
在长距离运行线路上，为实现列车任一地点启动和停车等运行工况，需要列车配备性能更高的电池，解决车载供电问题。
2工作环境高速磁浮列车起浮、运行和停车等正常运行都需要通过车载供电系统对其车辆负载供电来完成。
图1为车载供电系统的组成架构示意图。
高速磁浮列车在起浮运行时，需要地面或车载电源为其提供大电流供电，以便于列车完成启动所需要的能量；在停车时，需要地面或车载电源为其提供制动用的安摘要：高速磁浮列车作为一种快速交通技术战略储备，世界上诸多科技强国都在对其相关技术进行深入研究，其中列车任一点启动和停车运行时的安全供电为重要技术之一。
如果仅采用地面电源方式为列车供电，需要在全线路磁浮轨道铺设接触式供电轨或非接触器供电线圈。
这样会极大增加高速磁浮轨道建设、维护及供电成本，因此列车安装车载电源成为一种必然选择。
文章阐述了车载电源的工作环境及既有电池存在的不利因素，并分析了锂电池作为高速磁浮列车车载电源的优势。
关键词：锂电池；高速磁浮列车；供电轨；供电线圈；车载电源中图分类号:TM912文献标志码:A文章编号:2095-2945(2021)06-0176-03Abstract :As one of the most important technologies for high -speed train,the maglev train is researched by manycountries with advanced science and technology in the world.Safe power supply is one of the most important technologies when the vehicle starts and stops at any point.If the ground power supply mode aloneis applied,it's necessary to lay contact power supply rail or non-contactor power supply coil on the track of the whole line.This will greatly increase the cost ofconstruction,maintenance and power supply of track,so it is an inevitable choice to install power supply on board.This paper describes the working environment of power supply on board and the disadvantages of existing batteries,and then describes the advantages of lithium battery applied to high-speed maglev train.Keywords :lithium battery;high-speed maglev train;power supply rail;power supply coil;power supply on board*基金项目:国家重点研发项目(编号:2016YFB1200602)作者简介：邓桂美（1974-），男，本科，高级工程师，磁浮技术高级主任研发师，研究方向：高速磁浮列车电气系统设计；陈星（1983-），男，硕士，高级工程师，磁浮技术主管研发师，研究方向：高速磁浮列车电池技术；韩伟涛（1989-），男，硕士，工程师，磁浮技术研发师，研究方向：高速磁浮列车供电技术；王芹凤（1978-），女，本科，高级工程师，研究方向：高速磁浮列车电气系统设计。
磁悬浮列车工作原理
磁悬浮列车工作原理磁悬浮列车是一种基于磁力原理运行的先进高速交通工具，它可以在轨道上悬浮并以高速行驶。
磁悬浮列车的工作原理主要涉及磁力和电力两个方面。
一、磁力原理：磁悬浮列车利用磁力来悬浮和推动列车运行。
具体来说，磁悬浮列车的轨道上布置有一组电磁铁，这些电磁铁产生的磁场与列车上的磁铁相互作用，从而实现列车的悬浮和推动。
1. 悬浮原理：磁悬浮列车的轨道上布置有一组线圈，这些线圈通电后会产生磁场。
列车上的磁铁也会产生磁场。
当列车挨近轨道时，轨道上的线圈会感应到列车上的磁场，并产生一个反向的磁场。
这个反向的磁场会与列车上的磁场相互排斥，从而使列车悬浮在轨道上。
2. 推动原理：磁悬浮列车的轨道上的线圈可以根据列车的运行速度和位置来调整电流。
通过调整电流的大小和方向，可以产生一个与列车运动方向相同的磁场。
这个磁场会与列车上的磁铁相互作用，从而产生一个推动力，推动列车向前运行。
二、电力供给：磁悬浮列车的悬浮和推动都需要电力供给。
列车上的电源通过轨道上的供电系统进行供电，以保证列车的正常运行。
1. 供电系统：磁悬浮列车的供电系统普通采用无接触供电方式。
轨道上的供电系统由一组电源和供电线圈组成。
电源将电能传输到供电线圈中，然后供电线圈将电能传输到列车上的电源系统中。
2. 制动系统：磁悬浮列车的制动系统也是通过电力来实现的。
制动时，列车上的电源系统会改变电流方向，从而改变与轨道上供电线圈的相互作用，产生一个减速的力，从而实现列车的制动。
磁悬浮列车的工作原理使得列车可以在轨道上悬浮并以高速行驶，具有较低的磨擦和空气阻力，因此具有更高的运行速度和更低的能耗。
此外，磁悬浮列车还具有较好的运行稳定性和安全性，可以提供更舒适的乘坐体验。
总结起来，磁悬浮列车的工作原理主要涉及磁力和电力两个方面。
通过轨道上的电磁铁和列车上的磁铁之间的相互作用，实现列车的悬浮和推动。
同时，通过轨道上的供电系统，为列车提供所需的电力。
磁悬浮列车以其高速、低能耗和舒适的特点，被视为未来城市交通的重要发展方向。
磁悬浮列车工作原理
磁悬浮列车工作原理磁悬浮列车是一种先进的交通工具，它利用磁力原理来悬浮和推动列车，相比传统的轮轨列车具有更高的速度和更平稳的行驶体验。
本文将详细介绍磁悬浮列车的工作原理，包括悬浮系统、推进系统和控制系统。
一、悬浮系统磁悬浮列车的悬浮系统主要由磁悬浮导向轨、磁悬浮车辆和控制系统组成。
1. 磁悬浮导向轨：磁悬浮导向轨是磁悬浮列车行驶的轨道，它由一系列的电磁铁组成。
这些电磁铁通过电流产生磁场，与车辆上的磁体相互作用，从而产生悬浮力。
磁悬浮导向轨还具有导向功能，可以保持列车在轨道上的稳定行驶。
2. 磁悬浮车辆：磁悬浮车辆是磁悬浮列车的核心部分，它由车体、悬浮装置和推进系统组成。
车体采用轻质材料制造，以减轻重量并提高速度。
悬浮装置包括磁体和磁悬浮导向轨之间的气隙，当电磁铁通电时，产生的磁场会使车辆悬浮在轨道上。
二、推进系统磁悬浮列车的推进系统主要由线圈和电源组成。
1. 线圈：磁悬浮列车的线圈位于磁悬浮车辆的底部，它们通过电流产生磁场，与磁悬浮导向轨上的电磁铁相互作用，从而产生推进力。
线圈通电时，产生的磁场会推动车辆向前运动。
2. 电源：磁悬浮列车的电源通常采用直流供电，电源系统会将电能供给线圈，通过控制电流的大小和方向来控制列车的运动。
电源系统还可以回收制动能量，减少能源浪费。
三、控制系统磁悬浮列车的控制系统主要由传感器、计算机和控制器组成。
1. 传感器：磁悬浮列车上的传感器用于监测列车的位置、速度和加速度等参数。
传感器将获取到的数据传输给计算机进行处理。
2. 计算机：磁悬浮列车的计算机系统负责处理传感器获取的数据，并根据预设的控制算法来控制线圈的电流，从而控制列车的运动。
计算机还可以监测列车的状态，并进行故障诊断和安全保护。
3. 控制器：磁悬浮列车的控制器是计算机系统的执行部分，它通过控制线圈的电流来实现列车的加速、减速和停车等操作。
控制器还可以根据列车的运行状态进行智能调整，以提高列车的运行效率和安全性。
提高磁浮交通供电系统功率因数的措施
提高磁浮交通供电系统功率因数的措施摘要：目前世界上高速磁浮有常导磁浮交通和超导磁浮交通两种技术。
常导高速磁浮系统以常导电磁浮、长定子直线同步电机驱动，列车最高运行速度不低于200km/h，主要包括磁浮线路、磁浮列车、牵引供电、运行控制以及车站和维护设施等子系统。
高速磁浮交通的牵引驱动采用的大功率高电压变流装置受控于输出电源，系统运行时对电网的无功和谐波进行补偿与滤波是电网安全运行和系统正常运行的重要部分。
针对上海高速磁浮交通供电系统的滤波、无功补偿设计的特点，分析了供电系统功率因数较低的原因，提出了提高功率因数的技术措施，并分析了该措施的技术、经济效益。
最后给出了改进滤波、补偿系统设计的建议。
关键词：磁浮交通；供电系统；功率因数；提高措施1现有滤波及无功补偿设计磁浮列车载客运行时，起动、制动及停止频繁。
这决定了其牵引系统需面对冲击性的大功率负荷。
频繁的功率冲击会影响整个供电系统的电压。
磁浮供电系统的主变压器为有载调压变压器。
列车在起动期间，功率因数很低，故冲击性无功功率会使供电系统的电压发生剧烈波动。
在这种情况下，主变压器的分接头将会频繁动作。
另外，牵引系统的变流器是系统中主要的谐波源。
2滤波及无功补偿装置存在的问题滤波器及无功补偿器可使系统的谐波达标，而且能较好地稳定系统电压。
在磁浮列车运行的过程中，滤波器及无功补偿器能提供0～12MVar的无功功率。
通过实际的测试数据可以看出，补偿容量远大于列车运行实际需要的无功，即目前上海磁浮线正处于过补偿状态。
另外，牵引变流器仅在牵引列车时产生谐波与无功电流。
因而在列车非运行期间的系统无功过补偿状态更为明显。
由于滤波器产生的无功需由补偿器来抵消，故补偿器常处于满负荷运行的状态。
系统无功过补偿的状况带来如下问题：(1)增加了电能消耗。
没有列车运行时，补偿器处于满负荷运行状态，其电能消耗较浪费。
该项损耗约为动态补偿容量的4％。
(2)系统可靠性低。
由于补偿器大部分时间在满负荷甚至超负荷运行，故补偿器的功率模块故障率很高，导致设备可靠性降低。
中低速磁浮列车车载供电系统可靠性分析
Ｄ Ｃｌ ０ Ｖ电源 逆 变 为 三 相 交 流 ５０ ３ ０Ｖ／ ０Ｈ ｚ ８ ５ 电源 ，为车 载交 流设 备 （ 调机 、空压 机 、ＶＶＶＦ 风机 等 空 通
负 载）供 电 。 （ ）ＤＣ１０ Ｖ／ ３ ０ ６ ０ Ｄ Ｃ ３ Ｖ变 换器 ５ 将Ｄ Ｃｌ ０ Ｖ电源 变换 为 Ｄ Ｃ３ ０ ５０ ３ Ｖ直
分析 ，找 出 薄 弱 环 节 ，进 而 为 改 进 其系统 设计提 供依 据 。
１ 车载供 电系统工作原理
唐 山 线 正 在 试 验 运 行 的 ＣＭ ｓ
一
０ 型 中低 速 磁 浮 列 车 车 载 供 电系 ４
统 结 构 图 如 图 ｌ，各 部 分 工 作 原 理
如下 。
没有 机 械 接触 ，通 过 主 动控 制 的 电 能 。高 压 电器 柜 和 车体 重 联 连 接 器 外 部 ，采用 电缆 和 电缆 夹 与 柜 体 其 磁 铁 来 完 成悬 浮 和 导 向功 能 并 在 直 对 头 车 、 尾车 受 流 器 所供 的 １５ ０Ｖ 他 部 件相 连接 的方 式 。ＫＭ为 继 电器 ０ 线 电机 的 推进 下高 速 运 行 。 中低 速 直 流 电实 现 了 全 列 车贯 通 ，并 由高 开 关 ，ＦＵ为熔 断器 。 磁 浮 列 车车 载供 电 系 统 为 列 车 的 正 压 柜 给 各 车 车 内设 备 和 辅 助 电源 设
（ ）手动 转 换 开 关 １ ２ Ｑｓ１ 于 辅 用 助 电 源 系 统 正 常供 电与 库 用 供 电的
磁 浮 列车 是一 种 新 型 轨 道 交 通 高 压 电器 柜 由高压 分 线 箱 和 高 压 电 转 换 。 工具 ， 它环 抱 轨道 运 行 但 又 与 轨道 器 箱２ 柜 体 组成 ，实现 高压 配 电功 个 （ ） 高速 断 路器 ＱＦ单独 悬 挂 于 ３
磁悬浮列车的工作原理及特点
磁悬浮列车的工作原理及特点磁悬浮列车是一种利用磁悬浮技术实现高速运输的交通工具，与传统轨道交通相比，其具有更高的运行速度和更优异的性能表现。
磁悬浮列车的工作原理是基于磁力的排斥和吸引效应，通过在车辆与轨道之间建立磁场来使车辆悬浮，并借此减小了接触面对的摩擦力，降低了能量损耗，实现了高速、平稳、安全的运行。
1. 磁悬浮列车的悬浮原理磁悬浮列车的列车体下方搭载有一组电磁悬浮装置，其内部的强磁场和轨道上通过电流控制的磁场相互作用，形成了一种电磁浮力，使列车体悬浮在轨道上方，同时还能够在横向和纵向的控制下实现高度的调节。
这种悬浮方式与传统铁路不同，不需要接触式的轮轨来支撑车辆，减小了行驶时的噪音和摩擦损失，有效地提升了动力效率。
2. 磁悬浮列车的动力系统磁悬浮列车的动力系统采用了线圈磁悬浮技术，该技术是通过向轨道传递电源信号，控制轨道上的电流，产生磁场来驱动列车。
将电源传输到车体上的电缆上，从而精确掌控和调整列车的运行速度和方向。
这种驱动方式能够在较高线速度下实现更高的能量转换效率和更低的损耗率，能够实现高速运行和快速加速，并且稳定性更加可靠。
3. 磁悬浮列车的运行速度磁悬浮列车以其极高的运行速度而著名，其远超过地面上其他类型的公共交通工具。
磁浮列车的运行速度通常可以达到每小时430公里，已经在中国上海实现了目前为止的最高时速：每小时431公里。
而传统高速列车的时速一般为300公里左右，明显落后于磁悬浮列车。
4. 磁悬浮列车的优点相比于传统的铁路交通方式，磁悬浮列车有许多的优点。
一是速度更快，运行效率更高；二是悬浮方式高效，节能环保；三是行驶轨迹更加平稳，不容易发生事故；四是可拓展性更高，可以更好地适应城市快速发展的需求；五是运行成本相对较低，维护管理也较为方便。
总之，磁悬浮列车是一种能够实现高速、平稳、安全、环保的交通工具，其运行原理逐渐成熟，成为未来城市发展的热点话题。
虽然目前的磁悬浮列车仍面临着诸多的挑战和困难，但相信在未来的发展中，其将不断提升自身的性能表现，助力城市快速发展。
磁悬浮列车工作原理
磁悬浮列车工作原理磁悬浮列车，又称为磁浮列车，是一种基于磁悬浮技术的高速交通工具。
它通过利用磁力将列车悬浮在轨道上，减少了与轨道的摩擦，从而实现高速运行。
磁悬浮列车工作原理主要包括磁悬浮系统、推进系统和控制系统三个方面。
1. 磁悬浮系统磁悬浮系统是磁悬浮列车的核心部分，它通过磁力将列车悬浮在轨道上。
磁悬浮系统主要包括轨道和车辆两个部分。
轨道：磁悬浮列车的轨道由一系列的电磁铁组成。
这些电磁铁分布在列车行驶的轨道上，它们通过控制电流的通断来产生磁力。
轨道上的电磁铁被分为两组，一组产生上方向的磁力，另一组产生下方向的磁力。
这样，当列车行驶在轨道上时，它会被磁力吸引并悬浮在轨道上。
车辆：磁悬浮列车的车辆底部装有一组磁体，这些磁体与轨道上的电磁铁相互作用，产生相应的磁力。
当车辆底部的磁体与轨道上的电磁铁相吸引时，车辆会被悬浮在轨道上。
通过控制磁体的电流，可以调整悬浮高度，从而实现列车的稳定悬浮。
2. 推进系统推进系统是磁悬浮列车的动力来源，它通过提供推力使列车行驶。
磁悬浮列车的推进系统主要包括线圈和电源两个部分。
线圈：磁悬浮列车的轨道上布置有一系列的线圈，这些线圈通过电流的变化产生交变磁场。
当列车行驶在轨道上时，车辆底部的磁体与轨道上的线圈相互作用，产生感应电流。
这些感应电流在车辆底部的线圈中产生磁场，与轨道上的线圈的磁场相互作用，产生推力。
电源：磁悬浮列车的推进系统需要提供电流来激活轨道上的线圈。
通常情况下，电源会为轨道上的线圈提供直流电流，使线圈产生恒定的磁场。
同时，电源还需要提供交流电流，用于激活车辆底部的线圈，产生推力。
3. 控制系统控制系统是磁悬浮列车的大脑，它负责监测和控制列车的运行状态。
磁悬浮列车的控制系统主要包括传感器、计算机和执行器三个部分。
传感器：磁悬浮列车上安装了各种传感器，用于感知列车的速度、位置、加速度等参数。
这些传感器将采集到的数据传输给计算机，以便计算机进行相应的控制。
计算机：磁悬浮列车的计算机是控制系统的核心部分，它根据传感器采集到的数据进行计算和分析，然后发出相应的指令。
常导磁悬浮列车的原理 -回复
常导磁悬浮列车的原理-回复导磁悬浮列车是一种新型的高速列车技术，它利用磁力和浮力来实现对列车的悬浮和推进，消除了传统轨道上的摩擦阻力，从而大大提高了列车的速度和运行效率。
本文将详细介绍常导磁悬浮列车的原理，以中括号内的内容为主题。
一、常导磁悬浮列车的概述导磁悬浮列车是一种利用电磁和磁力来实现悬浮和推进的高速列车。
它利用列车底部的磁铁和轨道上的电磁线圈之间的相互作用来创造出浮力和推进力，从而使列车悬浮在轨道上并前进。
二、磁悬浮的概念和原理磁悬浮是指在磁场中通过磁力作用使物体悬浮起来的一种技术。
在磁悬浮列车中，轨道上的电磁线圈被通电后会产生磁场，列车底部的磁铁则被吸引或排斥，从而使列车悬浮在轨道上。
三、常导磁悬浮列车的基本原理常导磁悬浮列车主要依靠两个基本原理来悬浮和推进：电磁感应和磁力作用。
1. 电磁感应原理：轨道上的电磁线圈通过通电产生磁场，这个磁场会感应到列车底部的磁铁并产生相应的电流。
根据法拉第电磁感应定律，电流会产生磁场，这个产生的磁场与轨道上电磁线圈产生的磁场相互作用，从而生成一个稳定的浮力使列车悬浮在轨道上。
2. 磁力作用原理：除了利用电磁感应产生浮力外，常导磁悬浮列车还利用磁力作用来推进列车前进。
在列车底部的磁铁中通电后，产生的磁场与轨道上电磁线圈的磁场相互作用，从而产生一个向前的推力。
这个推力可根据洛伦兹力定律来解释，即当电流通过磁场时，会受到与电流方向垂直的力的作用。
四、常导磁悬浮列车系统组成和工作原理常导磁悬浮列车系统主要由车辆部分和轨道部分组成，车辆部分包括磁铁和电源系统，轨道部分包括电磁线圈、传感器和控制系统等。
以下将详细介绍常导磁悬浮列车的系统工作原理。
1. 车辆部分：在常导磁悬浮列车的车底安装了磁铁，通过电源系统向磁铁供电，使其产生磁场。
磁铁可以是永磁体或电磁体。
2. 轨道部分：轨道上安装了一系列的电磁线圈和传感器。
电磁线圈通过接收电源系统的控制来通电产生磁场，并通过传感器实时监测列车的位置和速度等信息。
磁悬浮列车在电力电子方面论文
磁悬浮列车在电力电子方面的应用学号：130437姓名：李亚慧日期：2014 5 24在本世纪五、六十年代，铁路曾经被认为是一个夕阳运输产业。
因为面对航空、高速公路等运输对手的强劲挑战，它蜗牛般的爬行速度，已越来越不适应现代工业社会物流和人流的快速流动需要了。
但七十年代以来，特别是近几年，随着铁路高速化成为世界的热点和重点，铁路重新赢回了它在各国交通运输格局中举足轻重的地位。
法国、日本、俄国、美国等国家列车时速由200公里向300公里飞速发展。
据1995年举行的国际铁路会议预测，到本世纪末，德国、日本、法国等国家的高速铁路运营时速将达到360公里。
作为目前最快速的地面交通工具，磁悬浮列车技术的确有着其他地面交通技术无法比拟的优势。
本论文从高速磁悬浮列车车载电源系统和磁悬浮列车三相辅助逆变电源设计两方面讲述。
主要是电力电子技术方面的交变直（AC-DC）、直变交（DC-AC）、交变交（AC-AC）、直变直（DC-DC）即整流、逆变、斩波、变频的应用。
其中包含半桥逆变、全桥逆变三相逆变、等电路。
通过对车载电源系统各路供电段的认识和三相辅助逆变电源的主电路及主要技术参数的认识，让我们大家对磁悬浮有大致了解。
其实，磁悬浮运载技术它不仅能够用于陆上平面运载，也可以用于海上运载，还能用于垂直发射，美国就在试验用磁悬浮技术发射火箭；它在磁悬浮、直线驱动、低温超导、电力电子、计算机控制与信息技术、医疗等多个领域都有极重要的价值——概括的说，它是一种能带动众多高新技术发展的基础科学，又是一种具有极广泛前景的应用技术。
我们可以预见，随着超导材料和超低温技术的发展，修建磁浮铁路的成本、技术及性能都有可能会大大降低。
到那时，磁浮铁路作为一种快速、舒适的“绿色交通工具”，将会飞驰在祖国的大地。
关键字：磁悬浮电力电子技术车载电源三相辅助逆变电源磁悬浮列车 (1)在电力电子方面的应用 (1)摘要 (1)目录 (2)第一章绪论 (3)1.1 磁悬浮列车的发展史 (3)1.2 什么是磁悬浮列车 (4)1.3 磁悬浮列车技术基础 (4)1.4 磁悬浮列车总概 (4)第二章磁悬浮列车简介 (5)2.1磁悬浮列车工作原理 (5)2.2磁悬浮列车技术系统 (6)2.3 磁悬浮列车优缺点 (7)2.4磁悬浮列车发展历史 (8)第三章高速磁悬浮列车车载电源系统 (10)3.1 车载电源系统结构和功能 (10)3.2 基本组件及结构 (11)3.3 结构功能 (12)3.3.1 外部供电 (12)3.3.2 440 V电源 (12)3.3.3 24 V电源 (14)3.3.4 230 V电源 (15)第四章磁悬浮列车三相辅助逆变电源的设计 (17)4.1 主要技术参数 (17)4.2 主电路 (18)4.3 结构设计 (19)4.4 控制技术 (19)结论 (21)参考文献 (21)第一章绪论1.1 磁悬浮列车的发展史磁悬浮列车是自大约200年前斯蒂芬森的“火箭”号蒸气机车问世以来铁路技术最根本的突破。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速磁悬浮列车车载电源系统李健鸣(株洲南车时代电气股份有限公司技术中心，湖南株洲412001)摘要：上海高速磁悬浮列车是世界上第一条商业运行的高速磁悬浮列车。
简述了高速磁悬浮列车车载电源系统的结构及功能，并详细阐述其系统的各个基本组件、部件的结构及功能。
关键词：高速磁悬浮；车载电源；升压斩波器；配电；磁悬浮列车0 引言我国在本世纪之初引进德国技术，在上海建设世界第一条高速磁悬浮列车商业运行线。
上海引进的常导高速磁浮车辆是整个高速磁悬浮交通的核心技术之一，而车载电源系统又是车辆的核心技术之一。
经多年运行，显示出该技术的优越性。
本文介绍该车载电源系统的结构和功能。
1 车载电源系统结构和功能上海磁悬浮列车采用了如下的供电方案：列车在速度小于20 km/h时完全由供电轨供电；列车速度在约20～100 km/h时由地面的供电轨与列车自带的直线发电机联合对车辆供电；在列车速度大于100 km/h时完全由直线发电机供电；车载蓄电池作为列车紧急或故障运行情况下的电源；在使用涡流制动器紧急制动时，高速运行段（速度大于约150 km/h）电能由直线发电机提供，当较低速度时直线发电机电能不能满足涡流制动需要，此时由蓄电池与直线发电机联合提供电能，紧急制动过程中不使用供电轨向列车供电。
每一节车的车载电源包括以下几部分：①4套相互独立的440 V直流电源，每套最大容量为128 kW；②4套相互独立的24 V直流电源，每套容量为1.6 kW；③2套相互独立的230 V三相交流电源，每套容量约为5.5 kW；④1套外部440 V直流供电电源。
440 V电源是车上的主电源，24 V电源与230 V电源都是通过相应的变流设备从440 V电源变换得到的。
24 V电源是车上的控制电源，主要向控制设备供电。
每套440 V电源与24 V电源上都接有一组蓄电池作为备用电源。
440 V电源与24 V电源都有较大的冗余，当部分供电设备出现故障时不会影响对车辆的供电。
230 V电源则主要向车上与安全无关的用电设备供电，它在每节车上没有冗余。
1.1 基本组件及结构整个车载电源主要包括如下组件：①440 V直流车载电源基本组件。
它包括的部件为：440 V车载电源开关箱；440 V蓄电池箱；蓄电池通风机；升压斩波器。
②24 V直流车载电源基本组件。
它包括的部件为：24 V蓄电池箱；蓄电池通风机；DC-DC 变流器；24 V车载电源配电柜；24 V车载电源开关箱。
③230 V交流车载电源基本组件。
它包括的部件为：230 V车载电源开关箱；230 V车载逆变器及230 V车载电源配电柜。
④外部供电基本组件。
它包括的部件为：外部供电车载电源；开关箱受流器；受流器的气动控制组件。
车载电源供电部件的关系结构如图1所示。
图1 车载电源供电部件关系结构图大部分的车载供电设备都布置在车厢夹层中。
车厢夹层分上下两层布置，分别布置有许多插接箱体。
其中供电设备中只有升压斩波器布置在夹层下层，其他的布置在夹层上层，还有部分布置在车厢内部。
1.2 结构功能1.2.1 外部供电外部供电用于当列车速度小于100 km/h时对列车供电，以及停车时对列车供电及对蓄电池进行充电。
列车通过车上的受流器与铺设在线路上的供电轨接触，将地面的电能传输到车上，并通过相应的变流与配电装置将电能分配到各用电设备。
每节车有2组受流器：1组受流器由2个受流器组成，每组的2个受流器分别布置在车辆的左右两侧。
一侧接外部供电电源正极，另一侧接外部供电电源负极。
电源正负极都有2个受流器供电，所以一个受流器故障并不影响供电轨对列车的供电。
每节车有2个外部供电车载电源开关箱，接受来自于受流器的电流。
每个外部供电车载电源开关箱上有16根（端车15根）输出电缆，每根电缆两端分别由额定值为25 A/660 V的保险器加以保护。
2个外部供电车载电源开关箱的32根输出电缆（端车30根）被分别送到所在车辆的32（端车30）个升压斩波器中，升压斩波器将电缆的连续输入电流限制在15 A内。
从受流器到车载电源开关箱内的保险器间的电缆具有接地与短路保护功能。
1.2.2 440 V电源440 V车载电源主要用于向下列设备提供电能：悬浮控制系统、导向控制系统、涡流制动器、空调器、440 V蓄电池加热器、DC-DC变流器、230 V逆变器等。
每节车DC-DC变流器有4个，分别挂接在相应的4个440 V电源上。
230 V逆变器有7个，其中2个用于230 V电源，挂接在2个不同的440 V电源上；4个用于空调电源（2个用于空调压缩机，2个用于空调通风机），分别挂接在相应的4个440 V电源上；1个用于气动设备供电，挂接在1个440 V电源上。
440 V蓄电池加热器分为4组直接挂接在相应的440 V电源上。
每节车的4个440 V车载电源彼此相互独立，并在440V电源之间及440V电源与230V交流电源、24V电源间采取了安全隔离措施。
440 V电源采用了IT网络接地方式。
440 V车载电源有3种电源：来自供电轨的440 V直流电、直线发电机发出的交流电和440 V蓄电池提供的440 V直流电。
外部供电与直线发电机产生的电能都要先送到升压斩波器中进行整流、升压。
外部供电之所以也要进行整流的原因是列车在线路上是往返行驶的，在正反两个方向上行驶时外部供电电流流入升压斩波器的方向相反，所以也需要经过整流器进行整流。
1）直线发电机每节中间车有160个直线发电机，每节端车有150个直线发电机。
直线发电机线圈嵌在悬浮电磁铁磁极铁心中，但只在悬浮电磁铁的主磁极中才有直线发电机线圈。
每个主磁极上有2个串联的直线发电机线圈，每个线圈为28匝，这2个直线发电机线圈构成一个直线发电机。
直线发电机发出的电能通过相应的导线输入到升压斩波器进行整流及升压。
每一个直线发电机的输出电能的容量为3.2 kW。
直线发电机在悬浮电磁铁磁极中的具体位置如图2所示。
图2 直线发电机位置图2）升压斩波器升压斩波器将来自于直线发电机与供电轨的电能变流后输送给各用电设备，同时对车载440 V蓄电池的充放电进行监测与控制。
一节中间车有32个升压斩波器，一节端车有30个升压斩波器。
升压斩波器的主要功能如下：①将直线发电机发出的电能转换为440 V直流电；②将外部供电轨的直流电能转换为440 V直流电；③控制蓄电池充电电流大小及充电功率大小；④控制蓄电池充电电压大小；⑤监测蓄电池放电情况；⑥通过输出端对各用电设备供应440 V直流电；⑦通过内部CAN卡诊断升压斩波器状态；⑧升压斩波器的位置识别功能；⑨升压斩波器具有过压与欠压保护；⑩对升压斩波器机箱散热片温度进行监测；11对升压斩波器内部的开关电源状态进行监测；12对外部供电进行监测与控制；13短路保护功能（过流保护）。
升压斩波器由直线发电机单独供电还是和外部供电轨一起供电取决于车载电源控制发出的“供电启动”信号与“起浮”信号的逻辑组合。
3）440 V车载电源开关箱440 V车载电源开关箱用于实现440 V车载电源的配电及电路保护。
每节车有4个440 V车载电源开关箱，各440 V车载电源开关箱间相互独立。
440 V车载电源开关箱功能为：①控制440 V蓄电池到440 V车载电源的通断；②控制DC-DC变流器到440 V蓄电池连接的通断；③开/关440 V蓄电池加热器；④作为440 V车载电源的配电柜；⑤440 V车载电源的过流保护；⑥涡流制动控制器电源的接地和短路保护；⑦440 V车载电源开关箱内部的8个电流互感器（LEM）监测蓄电池电流并送到相应的8个升压斩波器；⑧蓄电池到440 V车载电源开关箱的输入动力电缆与开关箱到涡流制动器的输出动力电缆具有接地与短路保护功能。
1.2.3 24 V电源24 V车载电源主要对与安全相关的用电设备，以及对供电可用度要求较高的用电设备供电。
每节车有4套相互独立的24 V电源，这4套电源以安全冗余方式给用电设备供电。
24 V电源之间以及24 V电源与440 V、230 V电源间采取了安全隔离措施。
24 V电源来源于440 V电源，通过4个DC-DC变流器将440 V直流电转换为24 V直流电。
DC-DC变流器输出的电能经过24 V车载电源开关箱与24 V车载电源配电柜将24 V直流电源分配给24 V用电设备。
由于24 V电源主要是为控制设备及部件提供控制电源，所以对24 V电源供电的安全性、可靠性有更高的要求，并应保证在发生故障24 V电源与440 V电源断开时，24 V电源还可以对应急照明与应急通信提供1 h的电能。
这部分电能的提供通过24 V蓄电池实现。
每个24 V 电源上的一组24 V蓄电池作为备用电源用于保证电源故障情况下的紧急用电。
1）DC-DC变流器每节车有4个DC-DC变流器，分别向4个24 V电源提供电流隔离且不接地的低压直流电源。
DC-DC变流器间相互独立。
4个440 V直流电源通过2块电源母板上的插座对开关电源供电。
每一个440 V车载电源给2个开关电源模块并联供电，8个开关电源模块的输出端并联。
每个DC-DC变流器的开关电源都有电压调节、电流调节和保护电路，它们可以在超出允许的电压范围时断开输出;同时具有输入/输出滤波功能，用于减少输入端的电流冲击和输出端的电压波动。
由于8个开关电源模块的输出端相互并联，为了防止输出端的耦合，每个开关电源模块的输出端采用了一个二极管来消除开关电源模块间输出端的相互耦合。
2）24 V车载电源开关箱每节车有4个24 V车载电源开关箱，4组24 V蓄电池电源分别接入相应的24 V车载电源开关箱中，通过24 V车载电源开关箱中相应开关的通断来接通或断开24 V蓄电池与24 V电源的缓冲或对24 V紧急功能的供电。
24 V车载电源开关箱具有如下功能：①控制24 V蓄电池输出到24 V车载电源的通断；②控制电源到24 V紧急功能（紧急照明，紧急通信）设备的通断；③24 V车载电源到24 V配电柜的电缆保护。
在启动和关闭过程中控制线路都不能断电。
3）24 V车载电源配电柜24 V车载电源配电柜用于对24 V用电设备进行线路过载与短路保护，以及对24 V用电设备进行配电。
每节车有一个24 V车载电源配电柜，其电源来自于24 V车载电源开关箱及DC-DC 变流器。
每节车的4个24 V车载电源开关箱分别通过4根16 mm2电缆与24 V车载电源配电柜相连，其中2根为24 V车载电源电源线，另2根为紧急功能电源线。
24 V车载电源在24 V车载电源配电柜中被分为9组，分别通过2极（电源的正、负极）保险装置进行防护后输出到不同的用电设备。
紧急功能电源也是在24 V车载电源配电柜中通过保险装置后输出。
1.2.4 230 V电源每节车的2个频率为50 Hz的230 V车载电源来自于挂在2条440 V车载电源上的2个逆变器。
