暖通空调及制冷课程设计任务书及指导书
暖通空调设计任务书
《暖通空调》（2）课程设计任务书与指导书一、设计题目见建筑物施工图和分工明细表。
二、原始资料各建筑物建筑施工图（FTP：//218.58.59.83，用户名：cad2003，密码：cad2003）。
三、设计任务分工详见表1,2。
四、设计指导书本次课程设计主要包括：空调通风系统设计；制冷机房设计。
1.空调系统设计（1）打印出建筑图纸，明确建筑物功能和用途；（2）根据建筑物所在地确定室外冬、夏季设计计算参数；（3）确定空调房间及房间的冬、夏季设计参数；（4）房间空调冷（热）、湿负荷的计算。
根据规范要求，空调冷负荷计算必须按照非稳态传热计算，即计算出室内各种扰量形成的逐时冷负荷，再进行叠加，取最大值作为房间的设计冷负荷。
本次课程设计因时间关系，不再进行冷负荷的详细计算，但必须在设计说明书中阐述空调房间冷负荷的计算方法（包括：围护结构传热形成的冷负荷；太阳辐射形成的冷负荷；室内热源形成的冷负荷；室内湿负荷；新风负荷等），列出所需要的计算公式，最后根据面值负荷指标求出本次课程设计的冷负荷。
根据规范要求，空调热负荷计算可以按照稳态传热进行计算。
计算方法与采暖负荷类似，只是室内外设计参数的取值不同。
在设计说明书中阐述空调房间冷负荷的计算方法，列出所需要的计算公式，再根据面值负荷指标求出本次课程设计的热负荷。
了解空调房间湿负荷的来源与计算方法。
（5）新风量及新风负荷的计算。
民用建筑新风量主要根据室内人员数量确定。
根据建筑物的用途查阅设计资料确定每人所需要的新风量，然后根据室内人员数确定空调房间的新风量，进而计算新风负荷。
（6）空调方案确定。
空调系统一般按照夏季工况进行设计，如有必要，对冬季工况进行校核；空调系统形式较多，各有特点。
应当了解常用系统的适用范围，结合实际工程的功能与要求选择合理的系统；空调系统方案确定时应包括风系统（包括新风系统）和水（或制冷剂）系统。
（7）设备的选型计算根据空调方案（或系统）确定后，其主要设备（如组合式空调箱，风机盘管，新风机组，新风换气机，送回风口，阀门等）已经明确。
《暖通空调》12课程设计任务指导书
2012级《暖通空调》课程设计任务书1.1设计题目住宅楼或办公楼采暖、车库通风及公共建筑空气调节工程设计1.2课程设计的基本要求1、掌握工程设计计算用室内外气象参数的确定方法及工程设计所需负荷计算。
2、综合应用所学知识掌握工程设计的基本方法；设备选型、输配管路设计的基本计算方法。
3、熟悉工程设计的方法与步骤；所设计暖通空调与能源应用工程系统的设备性能等。
4、了解与专业有关的规范、标准及设计手册。
5、能够利用语言、文字和图形表达设计意图和技术问题。
1.3课程设计目的根据所学基础理论和专业知识，结合实际工程施工程序，按照工程设计规范、标准、设计图集和有关技术资料，在教师指导下由每个学生独立完成所要求的工程设计。
学生将通过本课程设计，系统地掌握采暖、通风及空气调节工程设计计算方法、步骤，培养学生分析问题和解决实际工程问题的能力，为将来的城市建设培养合格从事室内环境设备和建筑公共设施系统的设计、施工、技术开发等方面的优秀人才。
通过对建筑物进行采暖、通风及空气调节的课程设计，使学生了解和掌握在建筑工程设计及施工中，建筑设备及管道的占用空间与建筑、建筑结构之间的关系，了解各专业之间相互配合的关系，对常见建筑设备性能有一个初步的了解。
1.4设计条件1.4.1原始资料(1)建筑概况、土建原始资料见条件图（2）冷热媒参数可根据冷热源情况确定，也可给定。
对未给出冷热媒参数的，应按照设计规范和技术措施的要求选取，一般空调系统冬季空调热水60/50℃、夏季空调冷水7/12℃；采用散热器采暖：热源供热时供回水温度一般为75/50℃、采暖系统采用塑料管材的供水不宜超过80℃；低温地板辐射采暖形式供回水温度一般为45/35℃。
冷热媒由小区集中供应，但各单项设计应对流量、工作压力、温度和定压压力提出具体要求。
（3）其他要求：应根据工程所在地区的资源情况，优先考虑新能源的应用。
1.4.2条件图各住宅建筑、公共建筑的平面图、剖面图、各朝向立面图、门窗规格表、工程做法、建筑设计与施工说明及节能计算书；车库平面图。
暖通空调课程设计
暖通空调课程设计任务书1．题目南通市某校学生公寓楼暖通空调设计2．设计目的和内容、要求暖通空调课程设计是《暖通空调》课程的重要教学环节之一，通过这一环节达到了解暖通空调设计的内容、程序和基本原则，学习设计计算的基本步骤和方法，巩固《暖通空调》课程的理论知识，培养独立工作能力和解决实际工程问题的能力。
整个设计要求完成某中学学生公寓楼（按规定的轴线范围）暖通空调设计。
应将设计结果整理成设计计算说明书，其中包括：原始资料、设计方案、计算公式、数据来源、设备类型、主要设备材料表。
设计成果还应能用工程图纸表达出来，要求绘出暖通空调平面图及系统原理图。
3．设计原始资料1 建筑物的平、立剖面图见建筑图，建筑平面尺寸以图纸为准，建筑层高为3.5m；2. 夏季空调总冷负荷指标为90-110W/m2，冬季总热负荷指标为60-80 W/m2；3. 每标准间公寓住4（Ｂ/—Ｇ/轴线为2人）人，每层活动室为10人，卫生要求需要的最小新风量为每人30 m3/h（活动室为20-25 m3/h.人）；4. 每标准间公寓的卫生间设有卫生间排风，其排风量按换气次数5-10次/h计算；公共卫生间按不小于10次/h计算；5. 维持空调室内正压按0.5-0.7次/h计算；6. 室内设计参数：夏季：tR=26—27℃φR=40%—65%；冬季：tR=18—20℃φR≥30%；7. 室外气象参数见《室外气象参数》资料集。
（现直录如下）南通：夏季空调室外计算干球温度：32.9℃，夏季空调室外计算湿球温度：28.7℃，冬季空调室外计算干球温度：-5℃，冬季空调室外计算相对湿度：76%；8. 城市热网提供0.8MPa的蒸汽。
4．设计任务与内容：1、收集相关资料，查阅相关规范，并熟悉规范条文。
2、根据工程实际情况，通过简单的技术经济比较，优选一个方案进行设计。
3、完成（××）市某校学生公寓楼暖通空调设计，具体包括：（1）空调负荷的计算；（2）空调方案、冷热源方案的比较及选择；（3）空调风系统的设计及计算；（4）空调水系统的设计及计算；（5）空调冷热源机房设计；（6）通风系统的设计；（7）室内温、湿度控制方案，空调系统的运行调节方案的选择。

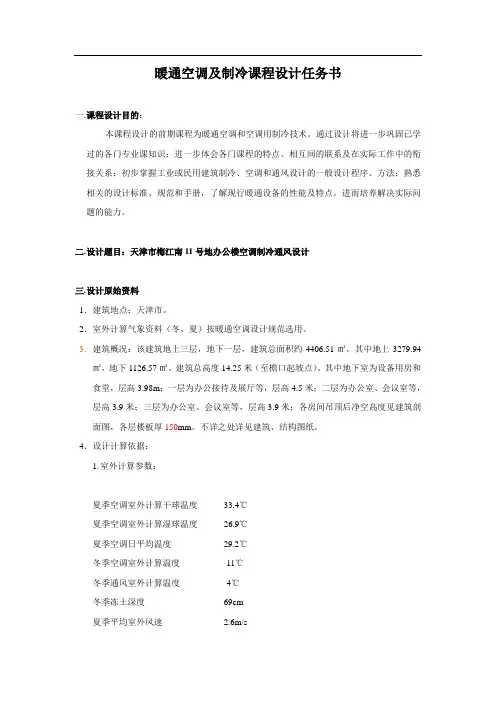

空调工程、制冷工程及工业通风课程设计任务书
暖通空调及制冷课程设计任务书一.课程设计目的：本课程设计的前期课程为暖通空调和空调用制冷技术。
通过设计将进一步巩固已学过的各门专业课知识；进一步体会各门课程的特点、相互间的联系及在实际工作中的衔接关系；初步掌握工业或民用建筑制冷、空调和通风设计的一般设计程序、方法；熟悉相关的设计标准、规范和手册，了解现行暖通设备的性能及特点。
进而培养解决实际问题的能力。
二.设计题目：天津市梅江南11号地办公楼空调制冷通风设计三.设计原始资料1．建筑地点：天津市。
2．室外计算气象资料（冬、夏）按暖通空调设计规范选用。
3．建筑概况：该建筑地上三层，地下一层，建筑总面积约4406.51㎡，其中地上3279.94㎡，地下1126.57㎡。
建筑总高度14.25米（至檐口起坡点）。
其中地下室为设备用房和食堂，层高3.98m；一层为办公接待及展厅等，层高4.5米；二层为办公室、会议室等，层高3.9米；三层为办公室、会议室等，层高3.9米；各房间吊顶后净空高度见建筑剖面图，各层楼板厚150mm。
不详之处详见建筑、结构图纸。
4．设计计算依据：1.室外计算参数：夏季空调室外计算干球温度33.4℃夏季空调室外计算湿球温度26.9℃夏季空调日平均温度29.2℃冬季空调室外计算温度-11℃冬季通风室外计算温度-4℃冬季冻土深度69cm夏季平均室外风速 2.6m/s冬季平均室外风速 3.1m/s2.室内计算温度3.换气次数4.建筑热工数据依照建筑设计说明及图纸查阅相关资料确定。
四.设计说明书主要内容（一）.计算工作1．根据给出的围护结构，计算各楼层通过维护结构的冷、热负荷。
2．计算室内人员、照明及设备的发热量及散湿量。
3．确定各房间（楼层）新风量。
4．空气平衡、热、湿平衡计算。
5．风系统和水系统的水力计算。
6．地下室排烟计算。
7．主要设备的选型计算。
（二）.方案确定1．各楼层空调系统形式方案确定。
2．各楼层排风方案确定。
3．冷冻机房方案确定。
空调用制冷工程课程设计任务书及指导书
建筑环境与设备工程专业空调用制冷工程课程设计任务书题目名称：编写教师：专业：班级：设计日期：建筑环境与设备工程教研室一、设计题目1.某手表厂装配大楼空调冷源设计2.某药厂低温空调系统冷源设计二、原始资料1.厂址：根据学生原籍所在地选定。
2.空调负荷总计：a)1500KWb)2500KWc)3500KW3.要求供应的载冷剂温度：a)冷冻水供水温度5℃；b)冷冻水供水温度8℃；c)冷冻水供水温度7℃；4.制冷剂种类：a)R22 b)R123 c)R134a5.冷却介质：采用循环水（补充自来水）6.冷冻站平面图（见附图另发，层高6米）三、设计任务1． 确定制冷剂种类及冷凝器、蒸发器的类型。
2． 确定系统运行中各参数：h s c r k t t t t ..0;;;等。
3． 选择冷水机组。
4． 校核电机功率及各设备。
5． 选择其它辅助设备（冷却水塔及水泵等）。
6．布置制冷机房确定水管路系统（冷冻水及冷却水）。
四、设计步骤及建议进度1．确定制冷系统的类型，选取制冷压缩机的种类。
（0.5天）2．进行制冷理论循环的热力计算，选取或校核制冷设备。
(0.5天)3．选取其它辅助设备。
(0.5天)4．布置制冷机房确定水系统。
(1天)5．绘制施工图。
(2天)6．整理说明书。
(0.5天)五、成果要求1．说明书应包括全部计算内容、方案论证或说明。
16开纸15—20页左右，统一封面。
2．图纸应包括制冷机房平、剖面图（2号图），制冷机房系统图（2号图），水系统原理图（2号图）。
建筑环境与设备工程专业空调用制冷工程课程设计指导书题目名称：编写教师：专业：班级：设计日期：建筑环境与设备工程教研室一、冷负荷的确定通常制冷站房负荷包括生产工艺用和空调用两种。
当生产工艺用或空调用单独存在时，冷负荷一般作为原始资料提供。
当没有提供时，可根据需要提供的冷量的建筑物面积指标估算冷负荷或依据生产工艺用冷量估算冷负荷的大小。
如果既有生产工艺用又有空调用时，应计算出冷冻站设计的最大计算冷负荷、平均小时冷负荷。
《暖通空调》课程设计说明书
《暖通空调》课程设计说明书上海市某医院楼空调工程设计说明书班级：姓名：学号：指导教师：完成时间：成绩评定：目录一任务和目的 3二工程概况 3三设计概述 3四空调负荷计算 44.1 手算标准示范 44.1.1 上海市室外气象条件 44.1.2. 病房各项相关条件 54.1.3. 冷负荷计算 54.2各层其他其余空调空间的冷负荷 12五、空调风系统 135.1各房间新风量确定 135.2 新风管道选择 145.2.1各新风干管管径选取 155.2.2各房间的新风支管管径选取 165.3新风管阻力计算 165.4新风冷负荷计算 175.6 空调系统方案的确定 195.7 风机盘管选型 195.8气流组织设计 21六、冷水系统 236.1 冷水机组的选型 23七、参考文献 24一任务和目的通过本课程设计使学生在以下几个方面得到初步训练：1、熟悉和掌握空调工程设计计算的基本方法；2、较为合理地确定空调工程的设计方案，了解空调工程设计的主要步骤，较规范地绘制工程图；3、熟悉和学会使用设计规范、设计手册、标准图、以及其它有关的参考资料，合理地选用空调、通风系统的定型产品。
二工程概况该医院楼位于上海市，总共9层，主要房间朝南北向，首层层高为4.4m.其中第九层ICU空调由专业洁净公司设计。
该空调系统主要内容包括：设计方案选择，负荷计算，末端设备的选型，气流组织设计，水系统设计，风系统设计等内容。
三设计概述根据该建筑的建筑面积以及内部结构等因素考虑，该建筑性质为相对单一的办公建筑，从而将整个空调区划分为风机盘管加新风系统。
设计满足舒适性空调要求。
在冷负荷计算的基础上完成新风机组和风机盘管的选型，并通过风量计算、水量估算确定风管路和水管路的规格，并校核最不利环路的阻力和压头用以确定新风机。
四空调负荷计算4.1 手算标准示范典型房间取右上角电梯左边第二个病房（编号为2000）。
4.1.1 上海市室外气象条件4.1.2. 病房各项相关条件（1）层高为4.4m.（2）楼板：由于该办公室上面一层也为同一性质的空调病房，所以楼板的冷负荷忽略不计。
建筑设备(暖通空调方向)毕业设计指导书与任务书
Fujian College of Water Conservancy and Electric Power 毕业设计任务书与指导书题目：暖通空调设计系别：专业：班级：学号：学生姓名：起讫日期：指导教师：审核日期：建筑设备专业毕业设计任务书（采暖通风空调部分）一、设计题目：XX市XX建筑通风空调工程设计。
二、设计任务和目的学生根据所学基础理论和专业知识，结合实际工程，按照工程设计规范、标准、设计图集和有关参考资料，独立完成建筑所要求的工程设计，并通过设计过程，使学生系统地掌握暖通设计规则、方法、步骤，了解相关专业的配合关系，培养学生分析问题和解决问题的能力，为将来从事建筑设备（暖通方向）专业设计工作和施工、验收调试、运行管理和有关应用科学的研究及技术开发等工作，奠定可靠的基础。
三、原始资料1.设计工程所在地区: 1 福州、2 厦门、3 崇武、4永安、5 南平2.气象资料（从设计手册中查找）：包括空调室外计算干、湿球温度，冬季室外平均风速及主导风向等。
3.建筑资料建筑平面图、立面图：图中包括建筑尺寸、维护结构及门窗做法、建筑层高、建筑用途等。
4.室内设计参数：按照《民用建筑供暖通风与空气调节设计规范》GB50736-2012要求及《公共建筑节能设计标准》GB500189-2005确定。
5.其他要求：应根据当地的资源情况，优先考虑新能源的应用。
四、设计内容1：设计冷热负荷的计算：室内空调设计时，应按冷热负荷计算方法计算进行围护结构的热工计算，分别计算建筑的冷热负荷，其设计参数详见有关设计手册。
2：算出负荷后，确定系统形式。
3：进行风系统的水力计算。
4：根据所给设计条件以及总冷、热负荷和已经确定的设计方案、设备形式，选择风道以及末端设备、冷热源设备等。
5：室内设计应包括室内设计参数，室内空调设计方案，设计方案应按照施工图的标准进行绘制，除满足设计规范外，还应符合施工验收规范的要求，尺寸线应完整、闭合。
暖通空调课程设计指导书可可讲解
云南农业大学建筑工程学院 650201《暖通空调》课程设计指导书学院：建筑工程学院专业：建筑环境与能源应用工程工程年级： 2023级指导老师：李艳琼职称：高级工程师《暖通空调》课程设计指导书一、空调负荷计算1.夏季建筑围护构造旳冷负荷目前，在我国暖通空调工程中，常采用冷负荷系数法计算空调冷负荷，冷负荷系数法是建立在传递函数法旳基础上，是便于在工程上进行手算旳一种简化计算措施。
夏季建筑围护构造旳冷负荷是指由于室内外温差和太阳辐射作用，通过建筑物围护构造传入室内旳热量形成旳冷负荷。
详细计算措施如下：（1）围护构造瞬变传热形成冷负荷旳计算措施1）外墙和屋面瞬变传热引起旳冷负荷在日射和室外气温综合作用下，外墙和屋面瞬变传热引起旳逐时冷负荷可按下式计算：()()Rc c t t AK Q -=ττ)( (1-1) 式中 ()τc Q —外墙和屋面瞬变传热引起旳逐时冷负荷，W ； A — 外墙和屋面旳面积，m2；K — 外墙和屋面旳传热系数，W ／(m2·℃)，可根据外墙和屋面旳不一样构造，由附录2-2和附录2-3中查取；tR — 室内计算温度，℃；()τc t —外墙和屋面冷负荷计算温度旳逐时值，℃，根据外墙和屋面旳不一样类型分别在附录2-4和附录2-5中查取。
必须指出：a. 附录2-4和附录2-5中给出旳各围护构造旳冷负荷温度值都是以北京地区气象参数为根据计算出来旳，因此，对于不一样设计地点，应对()τc t 值进行修正，即应为()τc t 十td 。
其地点修正值td 可由附录2-6查得。
b . 当外表面放热系数不一样于18．6W ／(m2·℃)时，应将(()τc t +td)乘以表1中旳修正值。
c. 当内表面放热系数变化时，可不加修正。
d. 考虑到都市大气污染和中浅颜色旳耐久性差，提议吸取系数一律采用ρ=0.90，即对表中()τc t 不加修正。
但如确有把握经久保持建筑围护构造表面旳中、浅色时，则可将表中数值乘以表2所列旳吸取系数修正值k ρ。
暖通空调课程设计设计说明书(doc 50页)
暖通空调课程设计设计说明书(doc 50页)苏州科技大学《暖通空调》课程设计《暖通空调》课程设计设计说明书《暖通空调》课程设计任务书3、图纸：规格按国家规定标准，长度可根据需要加长。
图例、文字按专业制图标准要求。
按照工程制图要求绘制至少3张A2或以上图纸，必须包括空调系统平面图、设备、管件编号。
设计图纸要求：(1) 空调系统平面图：设计建筑某一层空调风系统和水系统图，包括管道尺寸、数量与形式、必要的阀门等。
(2) 空调或新风机房平、剖面图：包括各种设备的型号、尺寸、定位尺寸的标注情况，水管道的坡度、坡向、标高、定位尺寸和管径的标注情况。
机房适当位置剖面。
(3) 水系统原理图：绘制整个建筑的空调水系统原理图，表示出水系统定压、空调系统等的连接原理及相应设备。
检查各部件与平面图是否一致，与图例是否一致，标注相应管道的管径、设备等。
3、设计说明书要求包括如下内容：（1）本建筑基本结构情况。
（2）设计依据。
设计原始资料、室外气象资料、室内设计参数；设计方案的优化比较，设备选型依据。
（3）冷负荷计算全过程。
空调负荷计算要求采用冷负荷系数法，包括负荷计算过程和结果；送风温差、送风量、换气次数及新风量确定；空气处理方案分析、确定、空气处理过程计算及其i-d图；空气处理设备选择计算；气流组织计算。
（4）风道、机房平面图。
空调系统风道和空调机房布置；空调系统水力计算、风机选择。
四、课程设计时间安排本课程设计时间总共2周，具体安排：五、参考资料（一）设计规范《采暖通风与空气调节设计规范》、《民用采暖通风与空气调节设计规范》（二）设计手册、教材（1）《采暖空调制冷手册》（2）《供暖通风与空调设计手册》陆耀庆编著（3）《暖通空调》目录第1章工程概况及主要设计参数.................................................................... - 9 -1.1 工程概况..................................................................................................................... - 9 -1.2 基本设计参数............................................................................................................. - 9 -1.2.1室外计算参数 ............................................................................................................................ - 9 -1.2.2室内设计参数 ............................................................................................................................ - 9 -1.3 设计依据................................................................................................................... - 10 -第2章空调系统的负荷计算........................................................................... - 11 -2.1空调房间的冷负荷计算............................................................................................ - 11 -2.2湿负荷计算................................................................................................................ - 16 -第3章系统方案确定...................................................................................... - 18 -3.1系统的分区................................................................................................................ - 18 -3.2空调系统的分类........................................................................................................ - 18 -3.3空调系统的比较........................................................................................................ - 18 -3.4空调系统方式的确定................................................................................................ - 19 -3.5 空调房间送风量的确定........................................................................................... - 21 -3.5.1 空调房间送风量的计算........................................................................................................ - 21 -3.5.2 计算示例................................................................................................................................. - 22 -3.6 空气处理设备选型................................................................................................... - 22 -3.6.1 全空气系统柜式空调器的选型........................................................................................... - 23 -3.6.2 新风机组和风机盘管的选型 ............................................................................................... - 23 -第4章室内气流组织形式的确定及计算 ..................................................... - 26 -4.1 送、回风口的型式................................................................................................... - 26 -4.1.1 送风口..................................................................................................................................... - 26 -4.1.2 回风口..................................................................................................................................... - 26 -4.2 气流组织形式........................................................................................................... - 26 -4.2.1气流组织的基本要求............................................................................................................. - 27 -4.2.2气流组织的基本形式............................................................................................................. - 27 -4.3 气流组织的设计计算............................................................................................... - 27 -4.3.1散流器送风气流组织的设计计算........................................................................................ - 27 -4.3.2 回风口设计计算.................................................................................................................... - 30 -第5章水系统设计.......................................................................................... - 31 -5.1水系统简介................................................................................................................ - 31 -5.1.1开式系统和闭式系统............................................................................................................. - 31 -5.1.2同程系统和异程系统............................................................................................................. - 31 -5.1.3定流量系统和变流量系统..................................................................................................... - 31 -5.1.4一次泵系统和二次泵系统..................................................................................................... - 31 -5.1.5水系统的具体形式................................................................................................................. - 31 -5.2水系统的管路设计计算............................................................................................ - 32 -5.2.1水系统的布置 ......................................................................................................................... - 32 -5.2.2管路的摩擦阻力损失............................................................................................................. - 32 -5.3 空调水系统水力计算............................................................................................... - 33 -第6章风管的布置及其水力计算.................................................................. - 35 -6.1风管设计的基本知识................................................................................................ - 35 -6.1.1 风管的分类 ............................................................................................................................ - 35 -6.1.2风管的规格.............................................................................................................................. - 35 -6.1.3风管的水力计算..................................................................................................................... - 35 -6.2风管的水力计算........................................................................................................ - 36 -第7章空调制冷机房设计.............................................................................. - 38 -7.1空调冷水系统............................................................................................................ - 38 -7.1.1制冷机房的总冷负荷............................................................................................................. - 38 -7.1.2制冷方式的选择..................................................................................................................... - 38 -7.1.3制冷机组台数及型号确定..................................................................................................... - 39 -7.2 冷冻水系统设计....................................................................................................... - 39 -7.2.1 冷冻水系统定义.................................................................................................................... - 39 -7.2.2冷冻水循环泵的选择............................................................................................................. - 39 -参考文献............................................................................................................ - 41 -致谢 .................................................................................................................... - 42 -附录一冷负荷.................................................................................................. - 44 -附录二风管水力计算...................................................................................... - 46 -附录三四楼风管水力计算.............................................................................. - 51 -第1章工程概况及主要设计参数1.1 工程概况本设计为上海办公楼空调系统设计。
暖通空调课程设计书
暖通空调课程设计书一、教学目标本课程的教学目标是让学生掌握暖通空调的基本原理、设计和应用技能。
通过本课程的学习，学生应能理解暖通空调系统的组成、工作原理和运行机制，掌握空调和供暖系统的设计方法，了解暖通空调系统的节能技术和环保要求。
具体来说，知识目标包括：1.掌握暖通空调的基本概念、原理和组成部分。
2.了解暖通空调系统的工作原理和运行机制。
3.熟悉空调和供暖系统的设计方法和要求。
4.掌握暖通空调系统的节能技术和环保要求。
技能目标包括：1.能够分析暖通空调系统的设计要求和条件。
2.能够运用相关软件进行暖通空调系统的设计和计算。
3.能够进行暖通空调系统的安装、调试和维护。
情感态度价值观目标包括：1.培养学生对暖通空调行业的兴趣和热情。
2.培养学生对节能环保意识的重视。
3.培养学生团队协作和沟通交流的能力。
二、教学内容本课程的教学内容主要包括暖通空调的基本原理、系统设计和应用实践。
具体内容包括：1.暖通空调的基本概念、原理和组成部分，如空调器、供暖设备、通风系统等。
2.暖通空调系统的工作原理和运行机制，包括制冷、制热、通风等过程。
3.空调和供暖系统的设计方法和要求，如负荷计算、设备选型、系统布置等。
4.暖通空调系统的节能技术和环保要求，如能源利用效率、排放标准等。
教学大纲将根据以上内容进行详细安排和进度规划，确保教学内容的科学性和系统性。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：1.讲授法：通过讲解暖通空调的基本原理、设计和应用知识，使学生掌握基本概念和理论。
2.案例分析法：通过分析实际案例，使学生了解暖通空调系统的具体设计和应用。
3.实验法：通过实验操作，使学生亲身体验暖通空调系统的运行和维护过程。
4.讨论法：通过分组讨论，培养学生的团队协作和沟通交流能力。
通过以上教学方法的综合运用，使学生能够全面、系统地掌握暖通空调知识。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的暖通空调教材，作为学生学习的主要参考资料。
暖通空调课程设计
暖通空调》课程设计设计说明书暖通空调》课程设计任务书、设计内容和要求1、设计内容（1）负荷计算：围护结构的负荷计算；玻璃窗传热的冷负荷；屋盖的冷负荷；内墙的冷负荷；空气渗透的冷负荷；设备、照明、人体的负荷计算；室内冷负荷；根据卫生要求确定新风量，计算新风负荷，建筑总冷负荷；（2）空调系统确定：根据建筑物功能和实际条件，选择空调系统形式。
气流组织设计：室内空气状态点的确定；送风系统设计；选取新风机组、空调机组、风机盘管、散流器与回风口等；（3）风系统的设计：a •风管尺寸计算；b•根据各管段的风量和选定的流速，确定各管段的断面尺寸；c •风管水力计算；（包括干管和支管）d •风管水力平衡；（对各并联管段进行阻力平衡，计算系统总阻力）e •风机选型：（根据系统总风量和计算阻力选用风机型号）（4）水系统的设计：a. 管径计算；b•直线管段的阻力计算；c. 局部阻力计算；d. 总阻力计算；（5）绘制空调系统平面布置图、流程图。
a. 空调平面图。
b. 空调或新风机房平、剖面图。
c. 水系统图。
2、设计要求1、设计计算说明书：说明书的编写应保证设备计算分析的条件充分性、过程的层次分明性及结果的数据准确性。
所采用的主要公式应给出出处。
对所选用设备、确定的方案给出简要的分析。
2、课程设计说明书手写或打印，用统一的信纸，依次包括封面、目录、前言、正文、小结及参考文献等部分，并装订成册。
3、图纸：规格按国家规定标准，长度可根据需要加长。
图例、文字按专业制图标准要求＜按照工程制图要求绘制至少3张A2或以上图纸，必须包括空调系统平面图、设备、管件编号。
设计图纸要求：（1）空调系统平面图：设计建筑某一层空调风系统和水系统图，包括管道尺寸、数量与形式、必要的阀门等。
（2）空调或新风机房平、剖面图：包括各种设备的型号、尺寸、定位尺寸的标注情况，水管道的坡度、坡向、标高、定位尺寸和管径的标注情况。
机房适当位置剖面。
（3）水系统原理图：绘制整个建筑的空调水系统原理图，表示出水系统定压、空调系统等的连接原理及相应设备。
07级空调工程制冷工程及工业通风课程设计任务书.doc
07级空调工程制冷工程及工业通风课程设计任务书1暖通空调及制冷课程设计任务书一.课程设计目的：本课程设计的前期课程为暖通空调和空调用制冷技术。
通过设计将进一步巩固已学过的各门专业课知识；进一步体会各门课程的特点、相互间的联系及在实际工作中的衔接关系；初步掌握工业或民用建筑制冷、空调和通风设计的一般设计程序、方法；熟悉相关的设计标准、规范和手册，了解现行暖通设备的性能及特点。
进而培养解决实际问题的能力。
二.设计题目：天津市梅江南11号地办公楼空调制冷通风设计三.设计原始资料1．建筑地点：天津市。
2．室外计算气象资料（冬、夏）按暖通空调设计规范选用。
3．建筑概况：该建筑地上三层，地下一层，建筑总面积约4406.51㎡，其中地上3279.94㎡，地下1126.57㎡。
建筑总高度14.25米（至檐口起坡点）。
其中地下室为设备用房和食堂，层高3.98m；一层为办公接待及展厅等，层高4.5米；二层为办公室、会议室等，层高3.9米；三层为办公室、会议室等，层高3.9米；各房间吊顶后净空高度见建筑剖面图，各层楼板厚150mm。
不详之处详见建筑、结构图纸。
4．设计计算依据：1.室外计算参数：夏季空调室外计算干球温度33.4℃夏季空调室外计算湿球温度26.9℃夏季空调日平均温度29.2℃冬季空调室外计算温度-11℃冬季通风室外计算温度-4℃冬季冻土深度69cm夏季平均室外风速 2.6m/s冬季平均室外风速 3.1m/s2.室内计算温度3.换气次数4.建筑热工数据依照建筑设计说明及图纸查阅相关资料确定。
四.设计说明书主要内容（一）.计算工作1．根据给出的围护结构，计算各楼层通过维护结构的冷、热负荷。
2．计算室内人员、照明及设备的发热量及散湿量。
3．确定各房间（楼层）新风量。
4．空气平衡、热、湿平衡计算。
5．风系统和水系统的水力计算。
6．地下室排烟计算。
7．主要设备的选型计算。
（二）.方案确定1．各楼层空调系统形式方案确定。
空调制冷设计指导书(2010版)
空调与制冷课程设计指导及任务书建筑环境与设备工程教研室华北电力大学2010年8月空调与制冷课程设计指导书一、设计目的本课程设计运用学过的基础理论和专业知识，结合工程实际，参考国家有关规范、标准、工程设计图集及其它参考资料，完成所要求的设计任务。
同时要求系统地掌握设计计算步骤、方法，以培养学生分析、解决问题的能力。
二、设计内容（一）、设计题目由指导教师具体确定。
（二）、基本要求设计方案的确定应依据国家有关规范，考虑设计地区的实际，综合协调冷热源、冷热管路和用户末端装置三者间的关系，经过技术、经济比较，选出技术上先进可靠，经济上合理节约，使用上安全可行的最佳方案。
（三）、设计成果包括设计说明书、设计计算书和图纸三部分。
1．设计说明书的内容和要求内容：（1）明确设计要求包括各空调房间夏季不同温、湿度要求；各房间噪声的要求、防火要求、排烟要求、防振要求等。
（2）确定当地主要设计气象参数（3）列表说明各空调房间的设计条件包括夏季的温度、相对湿度、平均风速、新风量、新风处理终状态参数等。
（4）阐明空调系统的选择、划分、组成，并说明各系统的送风量、冬季设计负荷（5）阐明冷冻水及凝水系统设计包括水系统供水区域的划分、供回水温度、水系统形式的选择及依据、供水方式的选择及依据、冷冻水量、凝水管布置要求及管径。
（6）阐明风系统设计包括新风系统的划分和组成、新风系统的风量和阻力、新风机组的规格、型号和台数、其它空气处理设备的规格、型号和台数、风口尺寸及个数。
（7）阐明空调冷源系统设计包括冷源的选择及依据、冷水机组类型、型号及数量、冷冻水系统阻力、冷冻水泵规格型号及数量、冷却水量、冷却水系统阻力、冷却水泵规格、型号及数量、冷却塔规格、型号及数量、其它附属设备的型号和尺寸。
（8）如进行防、排烟设计，需阐明防、排烟系统设计包括说明防、排烟设计部位、防、排烟风量及风道阻力、加压送风机和排烟风机的规格、型号、台数和布置要求、送风口、排烟口和防火阀的规格及数量、防、排烟系统的控制方法。
中国矿业大学《暖通空调课程设计任务书》
《暖通空调》课程设计任务书3 周目的与要求《暖通空调》课程设计是学生在学完该课程后，为进一步消化和巩固已学知识，掌握建筑采暖工程和空调工程设计的基本方法及步骤，增长学生面向社会的实际工作能力，使理论知识与实践结合的重要环节。
通过课程设计，也是考查学生对所学专业知识的应用能力。
根据课程的性质，本课程设计分为建筑室内采暖工程和建筑空调工程课程设计，学生可以自由选择，要求每个学生课程设计所选地区为不同的城市。
一、采暖工程课程设计步骤（一）熟悉课程设计资料1.熟悉建筑图纸，明确课程设计的内容。
熟悉建筑物内各房间的用途及采暖房间使用要求，建筑的结构及功能，平面布置情况及各部尺寸。
2.根据《暖通空调规范》确定室内设计参数和室外设计参数。
（二）计算热负荷1、对需要采暖的房间进行编号。
以层为单位，朝南的房间为单号，朝北的房间为双号，并把编号的房间号填入建筑平面草图中，其编号应与负荷计算表中房间的编号一致。
2、确定传热面积。
每个房间应按门、窗、内墙、外墙及不同朝向分开计算，归入热负荷计算表中。
3、根据热源确定采暖系统供回水温度一般民用建筑采用低温热水供暖系统；公共建筑和工业建筑可以采用高温热水采暖系统。
4、确定各个围护结构的传热系数K。
根据各个围护结构的特性，由《暖通空调设计手册》查取或计算传热系数，并校核是否符合最小热阻的要求。
5、计算房间热负荷。
<1> 计算基本耗热量。
应按门、窗、内墙、外墙及不同朝向分开计算。
<2> 对基本耗热量进行朝向、高度、风力三项修正。
<3> 计算冷风渗透量与冷风侵入耗热量。
<4> 计算房间总传热量（必要时要考虑一些得热量），归入热负荷计算表中。
<5> 把各房间的热负荷注明在平面草图中。
注：热负荷精度到10w。
<6> 将各房间总传热量汇总，得到总热负荷量。
6、总热负荷计算。
将各房间计算的总热负荷分别相加，并考虑10%的附加，得到采暖系统总热负荷量。
空调制冷课程设计指导书
空调制冷课程设计指导书黑龙江八一农垦大学建筑环境与设备工程教研室2012年3月9日第一部分空调系统设计1-1设计任务书一设计目的空调系统课程设计是《通风空调工程》课程教学的重要环节与内容,是建筑环境与设备工程专业学生在学完该门专业课之后,进行的一次重要实践性训练,是理论联系实际的重要阶段,通过这一实践性教学环节,使学生掌握《通风空调工程》课程的基本理论和基本设计程序和步骤,同时也使学生学会查阅和使用设计资料的方法,培养和提高学生运用所学课程知识分析并解决工程问题的能力.二设计任务1 设计题目:2 设计原始资料⑴地点:北京上海广州昆明兰州⑵人员情况:⑶照明情况:(注:营业时间为6:00-24:00;照明时间为6:00-24:00连续使用18个小时)⑷土建资料:①外墙：由内到外依次为内粉刷加油漆保温层砖墙水泥砂浆抹灰加浅色喷浆。
（序号5外墙）②外窗采用双层钢窗,内挂浅色帘③外门采用单层金属框门④层高：5m⑸动力能源资料:①冷源:人工制冷获取冷冻水,7/12℃②热源:锅炉提供热水95/70℃,用蒸汽也可⑹室外气象资料①所设计城市经度,纬度②所设计城市夏季和冬季的室外(空调)计算参数:(干球温度,湿球温度,大气压力,室外空气日平均温度,相对湿度,室外风速等)三设计内容和要求1计算说明书的基本要求具体内容如下:①目录②设计题目③设计原始资料,室外气象资料,室内设计参数,④空调冬夏负荷计算⑤确定送风状态,送风量及换气次数和新风量⑥空气处理方案分析,确定空气处理过程计算及其i-d 图⑦空气处理设备选择计算⑧确定气流组织方案,进行气流组织计算⑨空调系统风道和空调机房的布置,进行风管水力计算,选择风机型号⑩空调系统的消声和减振计算I 控制与检测方案(选做)II 空调系统工况分析与运行调节(选做)(注:说明书要求计算过程完整,并应有必要的附图,如空气处理过程的i-d 图,铺设管道和机房布置的简图等；查得资料应在后面著名来源于哪本参考书哪一章节；计算准确,简明扼要.采用统一课程设计用纸)2设计图纸的基本要求全部为二号图纸空调系统平面图(一张)空调系统轴侧图,空调机房剖面图及其它剖面图(一张)要求:图纸上应注明风道尺寸(mm),设备和局部构件编号风道与设备的定位尺寸(mm),设备局部构件及材料的明细表(应按编号顺序由下至上列表于图纸上),标高(m)等.此外图纸上应有必要的说明(如:设计参数,负荷,系统组成,气流组织形式,送风口形式,冷冻水及空调热媒参数,风道和设备安装,保温及防腐,通风空调工程的调试和验收,图例等)四设计时间安排计算分析---------------------8天布置绘图---------------------4天整理说明书-------------------2天五参考文献(略)1-2设计指导书一、空调负荷计算1.夏季建筑围护结构的冷负荷目前，在我国暖通空调工程中，常采用冷负荷系数法计算空调冷负荷，冷负荷系数法是建立在传递函数法的基础上，是便于在工程上进行手算的一种简化计算方法。
暖通空调制图与设计指导书与说明书
暖通空调制图与设计指导书与说明书１.１暖通空调工程设计指导书１.１.１热水供暖工程设计指导书一、设计要求（一）根据设计任务书的设计项目和工程的要求编写设计书。
（二）绘制施工图（详见设计书内容（三）２）。
二、设计书内容包括设计说明书和设计计算书两部分。
（一）设计说明书１.明确设计项目和工程要求（１）项目的要求、依据，原始材料及近期和远期的打算。
（２）建筑物位置、层数及功能。
（３）对改造或扩建的项目要说明现有概况。
（４）室内供暖要求和特殊要求。
（５）采暖设备和管路在室内布置的一般要求和特殊要求。
（６）方案比较（技术方案、采用措施、新技术的应用和工程中的经济效益的分析和评价）和可行性的研究并指出方案中仍存在的不足之处。
２.气象条件冬季室外计算参数：温度、相对湿度、风速和主导风向。
冬季室内各房间计算温度。
３.围护结构（１）建筑物总平面图、立剖图、分层平面图。
（２）屋顶、墙体（外墙、内墙、隔断墙）、地面、门窗的尺寸、结构、建筑材料和工程结构。
４.散热器的选型以及安装的形式５.供暖系统的确定（１）分析系统的特点和缺点，并绘制系统的草图。
（２）系统循环的作用压力。
（３）供、回水温度。
（４）散热器的热负荷。
（５）管径、管长、管段负荷、管子坡度及主要阀门和控制仪表。
（６）系统的调试。
（二）设计计算书ｌ.计算要求（１）在设计计算过程中使用公式，选用的参数必须注明来源．（２）计算结果分别列表汇总．表中只列出计算结果，每项计算应举一个计算例子加以说明，计算单位一律采用国际制，可相以工首制，工程制单位在括乌内表示。
（３）计算中应配以必要简图，如轴测（系统）图，围护结构组成图等等．（４）计算中从图表中查取的数值（有的不能直接查到，应用插值法计算，不允许估算）应精确．２．供暖热负荷的计算（１）房间围护结构传热耗热量计算a、基本耗热量（屋顶、墙、地板和窗耗热量）。
b、围护结构修正耗热量（朝向、凤力、高度影响的修正）．ｃ、校核围护结构是否满足低限传热阻的要求。
暖通空调课程设计任务书
暖通空调课程设计任务书一、目的通过暖通空调课程设计，加强学生对“暖通空调”课程内容的理解，并将所学的理论知识与工程设计实践有机地结合起来，达到学以致用的目的。
通过暖通空调课程设计，使学生了解工程设计的各个环节，了解和掌握空调工程的具体设计方法、步骤，并初步掌握暖通空调设计图纸的绘制方法。
二、设计题目位于……地区的综合楼空调系统的设计。
三、原始条件1、土建图纸综合楼为三层全部设计空调系统，课程设计以顶层为设计内容。
建筑尺寸参见建筑平面，层高为3.6m，楼板下梁高600mm。
外墙构造参见《暖通空调》第391页构造3，其中砖墙厚为240mm，屋面构造《暖通空调》第390页构造2：保温层为水泥膨胀珍珠岩100mm厚。
内墙传热系数为1.85 W/ m2.℃，外窗为双层钢窗，内挂浅色帘，单个外窗面积为3.6m2。
内门为单层木门，面积1.8 m2。
2、设计要求室内人员密度：四个小办公室每间2人，大办公室为0.3人/ m2，均为轻度劳动。
房间照明：日光灯暗装，15 W/m2。
室内电气（电脑等设备）：20 W/m2。
室外气象资料：按教师布置设计时给定地区查设计规范室内设计参数：按舒适性空调的规定设计。
也可要求进行设计。
3、其他条件或参数可根据实际情况给出四、设计要求和内容设计时间为2周，在2周的时间内，应完成如下工作：1. 进行冷热负荷计算；2. 进行冬夏季的工艺分析；3. 空调方式的选择；4. 空气处理设备的选择；5. 风道水力计算和室内气流组织的计算，采用多联机系统时，应进行冷媒配管的计算、室内气流组织的校核计算；6. 绘制施工图；7. 按规定时间应上交的成果：设计说明书、空调（风、水）平面图、系统图、机房平面、剖面或大样图，其中，图纸不应少于4张，系统图采用手工绘图，其他图纸采用CAD软件绘图。
五、主要参考资料《采暖通风与空气调节设计规范》、《高层民用建筑设计防火规范》、《建筑设计防火规范》、《民用建筑热工设计规范》、《民用建筑节能设计标准（采暖居住建筑部分）》、《公共建筑节能设计标准》、《夏热冬冷地区居住建筑节能设计标准》、《通风与空调工程施工质量验收规范》、《暖通空调制图标准》、《采暖通风设计手册》、《空调设计手册》、《锅炉房设计手册》、《新编供热设计手册》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《暖通空调》课程设计任务书及指导书
一、目的要求
运用《暖通空调》、《制冷技术》课程所学知识，通过设计空气调节、通风及制冷系统的实践，学习设计空气调节、通风及制冷工程的基本方法，培养解决实际问题的能力。
二、设计任务
完成某建筑的空气调节、通风及制冷机房设计，包括设计说明书一份及部分设计图纸。
三、原始资料及已知条件
１、建筑结构
见所给建筑施工图
２、气象资料
依据各组所给建筑所处地区，查取具体数据用于设计计算
四、设计内容及步骤
一、参考资料
（一）熟悉及收集有关设计资料
1、熟悉任务书中的建筑、气象、工艺资料
2、收集有关设计参考资料
（1）《空调设计手册》1988年中国建筑工业出版社
（2）《工业企业采暖通风与空调设计与施工规范》1985年中国建
筑工业出版社
（3）《全国通用通风管道配件图表》
（4）《全国通用通风管道计算表》
（5）《建筑设备施工说明安装图册》（Ⅰ、Ⅱ）
（6）《空气调节》教材
（7）《设备材料手册》 1980年农机部第二设计院主编
（8）《简明空调设计手册》
（9）《制冷设备手册》上、下册
（10）《制冷工程设计手册》
二、设计内容
（一）计算部分
空调部分
1、夏、冬季室内热湿负荷计算
①围护结构传热量计算
②工艺设备、人员、照明等散热量计算
③室内全年湿负荷计算
④各房间夏冷负荷汇总表
2、空气处理方案的确定及风量计算
①确定夏季的空气处理方案
②空调系统的确定及划分
③进行气流组织计算，确定送风温差、计算送风量，确定风口尺寸及数目
④确定新风量、回风量
3、空气处理设备和风机的选择计算
①根据空气处理方案所确定的空气的冷却、去湿、加热、加湿等方案确定设备的容量、型号及设计工况下的运行参数。
②确定送、回风道系统，并画出系统轴测草图，计算系统阻力，选择风机。
通风部分
1、通风量计算
2、气流组织及风口布置计算
3、系统水力计算
4、设备选型计算
制冷机房部分
1、确定设备负荷及容量（设备包括制冷机、冷冻水泵、冷却水泵、分水器、集水
器、水处理设备及冷却塔等）
2、设备选型计算
3、水力计算
（二）整理设计计算说明书
说明书内容包括设计任务；原始资料；方案讨论；已知数据；冷热负荷计算、设备选择计算等计算公式；计算结果尽量表格化。
*说明：本说明书中需重点阐述方案制作。
（三）绘制图纸
1、空调部分
空调系统平面图、系统图（单线图），2#图纸数张。
（包括风系统和水系统平面图、系统图）
2、通风部分：平面图、系统图以及必要的剖面图
3、制冷部分：冷冻机房布置平面图（包括设备定位图及管道平面图）、原理图或流程图、剖面图
二、进度安排。
