流 量 测 量 及 仪 表
24种流量计、温度计、压力表、液位计优缺点
24种化工仪表动画，流量计、温度计、压力表、液位计，优缺点流量计（12种）靶式流量计、孔板流量计、立式腰轮流量计、流量计的校正、喷嘴流量计、容积式流量计、椭圆齿轮流量计、文丘里流量计、双转子气体流量计、涡轮流量计、转子流量计、节流流量计、电磁流量计温度计（3种）固体膨胀式温度计、热电偶温度计、压力式温度计压力表（5种）弹簧管式压力仪表、电接点式压力仪表、电容式压力传感器、应变式压力传感器、U形管式压力计液位计（4种）差压式液位计、超声波测量液位原理、电容式液位计、双液位压差计一、孔板流量计孔板流量计是将标准孔板与多参量差压变送器（或差压变送、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。
广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。
在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。
特点：优点：1、标准节流件是全用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量传感器中也是唯一的；2、结构易于复制，简单、牢固、性能稳定可靠、价格低廉；3、应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量；4、检测件和差压显示仪表可分开不同厂家生产，便与专业化规模生产。
缺点：1、测量的重复性、精确度在流量传感器中属于中等水平，由于众多因素的影响错综复杂，精确度难于提高；2、范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1～4∶1；3、有较长的直管段长度要求，一般难于满足。
尤其对较大管径，问题更加突出；4、压力损失大；5、孔板以内孔锐角线来保证精度，因此传感器对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证，需每年拆下强检一次；6、采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。
水处理流量及分析仪表测点统计表
82.
8 水处理一期
是
高低压报警
水处理一期 30t 反渗透进水、产水、
83.
5 水处理一期
是
浓水、段间，保安过滤器进水压力
水处理一期 30t 反渗透进水、产水高
84.
4 水处理一期
是
低压报警
水处理二期 1、2 号反渗透进水、产
85. 水、浓水、一二段间，保安过滤器进 12 水处理二期
是
水压力
水处理二期 1、2 号反渗透进水、产
是
18. 水处理一期高效过滤器进水总流量 1 水处理一期
是
19. 水处理一期多介质过滤器进水总流 1 水处理一期
是
新增 新增
新增 新增
量
20.
水处理一期阴床出水总总流量
1 水处理一期
是
21.
水处理一期阳床进水总总流量
1 水处理一期
是
水处理一期活性炭过滤器进水总流
22.
1 水处理一期
是
量
水处理一期活性炭过滤器出水总流
1
1 水处理一期
1 水处理二期
1 水处理一期
1 水处理一期
水处理一、二 6
期
1
1
1 水处理一期
1 水处理二期
2
预处理
1
预处理
是 是 是 是 是 是
是
水处理一期 是 是 是 是
新增 2（2、4 号）
54.
工业水池液位
1
工业水池
是
55.
马頬河水位
1
马頬河
是
56.
水处理酸碱储罐液位
4
酸碱库
是
57.
预处理次钠储罐液位
水利施工设备表仪器表(全)
水利施工设备表仪器表(全)
1. 引言
本文档旨在提供水利施工过程中使用的各类设备和仪器表的详
细清单。
这些设备和仪器表对于确保施工项目的顺利进行非常关键。
本表中所列出的设备和仪器表将有助于施工人员进行准确的测量、
监测和控制工作。
2. 设备清单
以下是水利施工中常用的设备清单：
1. 挖掘机：用于土方开挖、填筑和清理施工现场。
2. 起重机：用于吊装重物和梁柱安装。
3. 混凝土搅拌车：用于制备混凝土。
4. 水泵：用于排水和供水。
5. 压路机：用于压实土地和道路。
6. 砂石运输车：用于运输建筑材料。
7. 掘进机：用于隧道开挖。
8. 锤钻机：用于岩石钻孔和爆破。
3. 仪器表清单
以下是水利施工中常用的仪器表清单：
1. 土壤密度计：用于测量土壤密度。
2. 瞬变电流表：用于测量电流瞬变过程。
3. 压力表：用于测量液体或气体的压力。
4. 水位计：用于测量水位高度。
5. 流量计：用于测量液体或气体的流量。
6. 温度计：用于测量温度变化。
7. pH计：用于测量水的酸碱度。
8. 风速仪：用于测量风速。
4. 结论
以上是水利施工设备表和仪器表的详细清单。
施工团队应根据实际需求选择合适的设备和仪器表，并确保其正常操作和维护。
这
些设备和仪器表的正确使用将对水利施工项目的顺利进行起到重要作用。
注意：本文档所列设备和仪器表仅供参考，请根据实际情况进行验证和确认。
建筑工程检测资质各项检测对应仪器一览表
建筑工程检测资质各项检测对应仪器一览表
一、建设工程材料见证取样检测机构
（一）建筑工程材料见证取样检测
备注：打*者指该参数项目根据当地需要设定。
（二）市政（道路）工程材料见证取样检测
备注：打*者指该参数项目根据当地需要设定。
二、建设工程专项类检测机构
（一）建设工程结构检测
（二）建设工程钢结构检测
（三）建设工程地基基础检测
（四）建筑工程室内空气质量检测
（五）建筑幕墙检测
（六）建筑智能化工程检测
（七）建筑节能检测
（八）市政桥梁检测。
流速量测(毕托管)实验(完成)

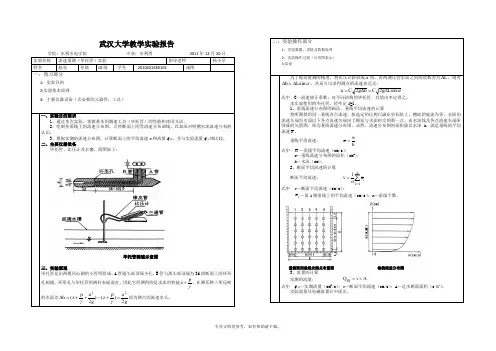

武汉大学教学实验报告学院：水利水电学院 专业：水利类 2011年12月20日 实验名称 流速量测（毕托管）实验 指导老师杨小亭 姓名赵亮年级10级学号2010301580103成绩一：预习部分1：实验目的 2:实验基本原理3：主要仪器设备（含必要的元器件，工具）一、实验目的要求1、通过本次实验，掌握基本的测速工具（毕托管）的性能和使用方法。
2、绘制各垂线上的流速分布图，点绘断面上的等流速分布曲线，以加深对明槽水流流速分布的认识。
3、根据实测的流速分布图，计算断面上的平均流速v 和流量Q 测，并与实验流量Q 实相比较。
二、主要仪器设备毕托管、比压计及水槽。
简图如下：毕托管测速示意图三、实验原理毕托管是由两根同心圆的小管所组成。
A 管通头部顶端小孔，B 管与离头部顶端为3d 的断面上的环形孔相通。
环形孔与毕托管的圆柱表面垂直，因此它所测得的是水流的势能γpz +，在测压牌上所反映的水面差gu p z g u pz h 2)()2(22=+-++=∆γγ即为测点的流速水头。
二：实验操作部分1：实验数据，表格及数据处理 2：实验操作过程（可用图表示） 3结论为了提高量测的精度，将比压计斜放成α角，若两测压管水面之间的读数差为L ∆，则有αsin L h ∆=∆，从而可以求得测点的流速表达式：αsin 22L g C h g C u ∆=∆=式中 C —流速修正系数，对不同结构的毕托管，其值由率定得之。
本实验使用的毕托管，经率定C =1。
1、垂线流速分布图的画法，垂线平均流速的计算将所测得的同一垂线各点流速，按选定的比例尺画在坐标纸上。
槽底的底流为零，水面的流速矢端为水面以下各点流速矢端向上顺延与水面相交的那一点。
由水深线及各点流速矢端所围成的矢量图，即为垂线流速分布图。
显然，流速分布图的面积除以水深h ，就是垂线的平均流速u 。
垂线平均流速：hw u =式中 u —垂线平均流速（cm/s ）；w —垂线流速分布图的面积（cm 2）； h —水深（cm ）。
仪器仪表清单表

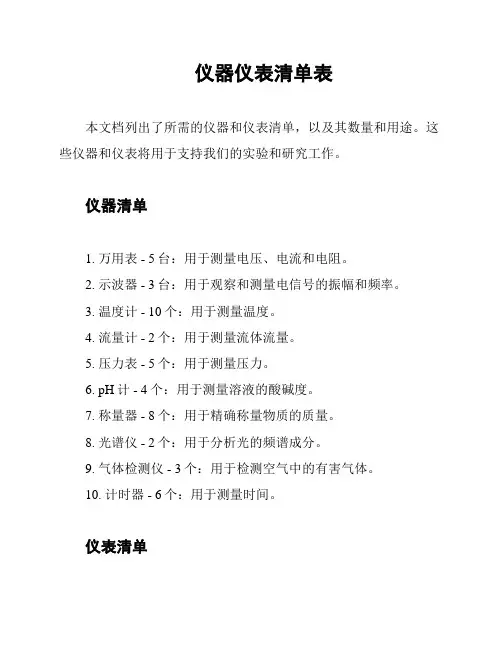

仪器仪表清单表本文档列出了所需的仪器和仪表清单，以及其数量和用途。
这些仪器和仪表将用于支持我们的实验和研究工作。
仪器清单1. 万用表 - 5台：用于测量电压、电流和电阻。
2. 示波器 - 3台：用于观察和测量电信号的振幅和频率。
3. 温度计 - 10个：用于测量温度。
4. 流量计 - 2个：用于测量流体流量。
5. 压力表 - 5个：用于测量压力。
6. pH计 - 4个：用于测量溶液的酸碱度。
7. 称量器 - 8个：用于精确称量物质的质量。
8. 光谱仪 - 2个：用于分析光的频谱成分。
9. 气体检测仪 - 3个：用于检测空气中的有害气体。
10. 计时器 - 6个：用于测量时间。
仪表清单1. 电压源 - 2个：用于提供稳定的电压。
2. 电流源 - 2个：用于提供稳定的电流。
3. 频率发生器 - 3个：用于产生不同频率的信号。
4. 平衡器 - 4个：用于调节和校准仪器。
5. 气体瓶 - 10个：用于存储不同种类的气体。
6. 过滤器 - 5个：用于过滤杂质和颗粒。
7. 真空泵 - 2个：用于创建真空环境。
8. 电磁炉 - 3个：用于提供加热。
9. 保护屏 - 6个：用于防护操作者。
10. 恒温槽 - 4个：用于维持恒定温度。
以上是仪器仪表清单表，希望能够满足我们的实验和研究需求。
如有需要，可以根据具体情况进行调整和补充。
注意：以上清单仅供参考，实际需求可能会有所变化。
请在购买前仔细评估需求，并确保所选仪器和仪表符合质量和性能要求。
流量检测及仪表(1)
18
18
皮肌炎图片——皮肌炎的症状表现
❖ 皮肌炎是一种引起皮肤、肌肉 、心、肺、肾等多脏器严重损害 的，全身性疾病，而且不少患者 同时伴有恶性肿瘤。它的1症状表 现如下：
随着质量流量的增加，这种现象变得更加明显，出水侧摆动相位超前
于入水侧更多。
34
34
这就是科氏力质量流量的检测原理，它利用两管的振动（摆动）相 位差来反映流经该U形管的质量流量。
科里奥利力质量流量计
利用科氏力构成的质量流量计有直管、弯管、单管、双管等多种形式。 双弯管型（最常见） 它由两根金属U形管组成，其端部连通并与被测管路相连。
❖ 1、早期皮肌炎患者，还往往伴 有全身不适症状，如-全身肌肉酸 痛，软弱无力，上楼梯时感觉两 腿费力；举手梳理头发时，举高 手臂很吃力；抬头转头缓慢而费 力。
19
3.3.5电磁流量计
适用场合
可以检测具有一定电导率的酸、碱、盐溶 液，腐蚀性液体以及含有固体颗粒的的液 体测量，但不能检测气体、蒸汽和非导电 液体的流量。
S N
涡轮流量测量原理图
24
24
流体通过涡轮流量计时推动涡轮转动，涡轮叶片周期性 地扫过磁钢，使磁路磁阻发生周期性地变化，线圈感应产生 的交流电信号频率与涡轮转速成正比，即与流速成正比。涡 轮流量计的流量方程式为：
q
仪表常数ξ与流量计的涡轮结构等因 ω
素有关。在流量计的使用范围内
，ξ值保持为常数，使流量与转速 接近线性关系。ω为角频率。
流量公式
测深、测速记载及流量计算表(畅流期流速仪法)
断面流量m3/s 水道断面面积m
2 2
水面宽(m) 平均水深(m) 最大水深(m) 上下比降水位 差(m) 水面比降10 测距 方法 备 注
-4
糙
率 水位 记录
水尺名称 基本 自记 比(辅)上 比(辅)下
流速仪 悬吊方 式
编号 始 始 始 始
水
尺 终 终 终 终
读
数(m) 平均 平均 平均 平均 回零误 差
水 水位 (m)
深
测 深
测 速
测得水 深(m)
测深垂线间 水道断面面积 测 验 流速仪位置 测速记录 流 速 (m/s) 河 底 部分 悬 历时(s) 流向 应用 流向 平均 间 测深 流量 高 程 相对 测点 总转 流速 垂线 岸边 部分 部 索 3 深,浮 数,浮 半历 总历 偏角 测点 改正 垂线 水深 水深 距 (m) 或浮L T1 系数 平均 系数 平均 分 m /s 偏 时,浮 时,浮 T2 间 (m) 后 (m) (m) T3 T均 角
深
测 深
测 速
测得水 深(m)
测深垂线间 水道断面面积 测 验 流速仪位置 测速记录 流 速 (m/s) 河 底 部分 悬 历时(s) 流向 应用 流向 平均 间 测深 流量 高 程 相对 测点 总转 流速 垂线 岸边 部分 部 索 3 深,浮 数,浮 半历 总历 偏角 测点 改正 垂线 水深 水深 距 (m) 或浮L T1 系数 平均 系数 平均 分 m /s 偏 时,浮 时,浮 T2 间 (m) 后 (m) (m) T3 T均 角
零点高程(m)
水位(m)
水 位 涨 率(m/h) 相 应 水 位(m) 上下比降间距(m) 测验方法 悬架支点至 水面高差 (m)
死水面积(m ） 平均流速(m/s) 最大实测流速（m/s） 渡河方法 断面位置
常用电工测量仪表--电流表、电压表
2．比较式仪表 比较式仪表是指在进行测量时，通过被测量与同类标准量进行比较，然后根据 比较结果确定被测量的大小。它包括直流比较式仪表和交流比较式仪表两类。如直 流电桥、电位差计都是直流比较式仪表.而交流电桥属于交流比较式仪表。比较式 仪器测量准确度比较高、但操作过程复杂、测量速度较慢。
直流单臂电桥
（2）按工作电流性质分：可分为直流表、交流表及交直流两用表。 （3）按使用方式分:可分为安装式(配电盘式)、便携式等。 （4）按工作原理分:可分为磁电系、电磁系、电动系、感应系、静电系、整流 系等。
（5）按使用环境条件分：可以分为A、A1、B、B1、C五个组。 （6）按防御外界电磁场的能力分：可分为Ⅰ、Ⅱ、Ⅲ 、Ⅳ四个等级。 （7）按准确度等级分：可分为0.1、0.2、0.5、1.0、1.5、2.5、5.0等七级 。
当电流扩大为I=n时，其中n表示量程的扩大倍数。
n I 1 Rc
Ic
Rs
分流器的电阻值为
RS
Rc n 1
分流器接线法
可见欲将表头量程扩大到n倍，分流电阻应为表头内阻的1/n-1。量程I越大，
分流电阻要越小。
考虑到分流电阻的散热和安装尺寸，当被测电流小于30A时，分流电阻可以安
装在电流表内部，称为内附分流器；当被测电流超过30A时，分流电阻一般安装在
电压。所能直接测量电压的上限为 U c I c Rc ，为了扩大量程，一般采用附 加电阻和磁电系测量机构相串联。
1．单量程电压表
磁电系电压表时根据电路分压原理来扩大量程的，方法是将测量机构
与附加电阻串联。这个串联电阻叫分压电阻，串联分压电阻后流过测量机
构的电流为
Ic
U Rc RS
所以仪表可以用偏转角ａ来反映被测电压的大小。
流量计的种类与选型
流量计的种类与选型测量流体流量的仪表统称为流量计，流量计是工业测量中紧要的仪表之一。
随着工业生产的进展，对流量测量的精准明确度和范围的要求越来越高，为了适应各种用途，各种类型的流量计相继问世。
目前已投入使用的流量计已超过100种。
那么流量计分哪些种类呢，常用的分类方法有很多，我们这里按流量计的结构原理进行分类一下。
1.容积式流量计容积式流量计，又称定排流量计，在流量仪表中是精度很高的一类。
它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，依据测量室逐次重复地布满和排放该体积部分流体的次数来测量流体体积总量。
常用的有椭圆齿轮番量计，腰轮番量计等。
2.叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流淌的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。
典型的叶轮式流量计是水表和涡轮番量计，其结构可以是机械传动输出式或电脉冲输出式。
一般机械式传动输出的水表精准明确度较低，误差约2%，但结构简洁，造价低，国内已批量生产，并标准化、通用化和系列化。
电脉冲信号输出的涡轮番量计的精准明确度较高，一般误差为0.5%。
常用有液体涡轮番量计气体涡轮番量计等。
3.差压式流量计差压式流量计由一次装置和二次装置构成.一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量（流速）成比例的压力差，供二次装置进行流量显示。
二次装置称显示仪表。
它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示.差压流量计的一次装置常为节流装置或动压测定装置（孔板均速管等）。
二次装置为各种电子式、组合式差压计配以流量显示仪表.差压计的差压敏感元件多为弹性元件。
由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。
多数仪表还设有流量积算装置，以显示累积流量，以便经济核算。
这种利用差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较紧要的场合，约占各种流量测量方式的70%。
发电厂主蒸汽、给水、凝集水等的流量测量都接受这种表计。
流量测量及仪表分类有哪几种
流量测量及仪表分类有哪几种？
答：流量是指被测介质（气体或液体，又称流体）在单位时间内流国某一截面的数量。
按体积计算的为体积流量。
用Ｑ表示。
其单位为立方米每小时（
Ｍ３／h）、升每分（l／min）或升每秒（l／s）按重量计算的为重量流量，用Ｇ表示，其单位为吨每小时（Ｔ／h）、千克每分（kg／min）、千克每秒（kg／s）、工业上用语测量流量的仪表叫流量仪表。
流量测量就是利用流量仪表对被测介质进行计量，其表示式为：Ｑ＝ＶＦ或Ｇ＝Ｑr
式中Ｑ、Ｇ是被测流量（体积或重量）
Ｖ为该截面积处的平均流量
Ｆ为截面积r为流体重度
工业常用的流量仪表按构造不同可分为速度式（如旋翼式水表、转子流量计、差压节流式、耙式、电磁式等）；容积式（如罗茨流量计、圆盘式流量计、椭圆齿轮流量计等）。
工人农具工作性能，又分为指示式仪表、积算式仪表、调节、记录式仪表等、一种又以差压节流式仪表应用较广泛。
差压节流式仪表主要有节流装置（孔板）即测量单位；差压计变送单位组成（统称为一次表）。
再与调节或显示单位（称为＝次表）及执行机构单位配合使用。
其测量原理为：当流体流经节流装置（孔板）时，由于截面积的减小，使其流速增大，静压强减小，故而在孔板前后形成一定压差△Ｐ增大（Ｐ前—Ｐ后），并使该压差与流体流量流
速变化成一定关系（相应增大、减小），故流量大，流速大△Ｐ增大，否则相反。
所以依据该关系原理，通过测量压差的办法，由此来测量流量的变化。
15种流量计及各种压力、温度、流量、液位、控制原理动态图
15种流量计及各种压力、温度、流量、液位、控制原理动态图！1. 孔板流量计孔板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉；②应用范围广，全部单相流皆可测量，部分混相流亦可应用；③标准型节流装置无须实流校准，即可投用；④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。
在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。
管道内部的两个电极测量产生的感应电压。
测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
工作特点：①具有双向测量系统；②传感器所需的直管段较短，长度为5倍的管道直径。
③压力损失小④测量不受流体密度、粘度、温度、压力和电导率变化的影响⑤主要应用于污水处理方面。
3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。
流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。
工作特点：①抗杂质能力强；②抗电磁干扰和抗振能力强；③其结构与原理简单，便于维修；④几乎无压力损失，节省动力消耗。
4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件出形成局部搜索，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。
工作特点：无磨蚀与积污的问题，同时可以有一定的整流的作用，测量精度和稳定性高。
常用流量计的选型与比较
常用流量计的选型与比较由于商业用户的种类庞杂，不同企业的燃气用量都大小不一，因此需要根据企业的不同的情况合理的选用燃气计量表，以达到准确计量和节约成本的目的。
目前计量燃气用户的燃气计量表主要包括涡轮流量计、超声波流量计、腰轮（罗茨）流量计、膜式流量计这4种，下面从这4 种计量表各自的特点分析商业用户燃气计量表的选用。
一．涡轮流量计涡轮流量计属于间接式体积流量计，当气体流过管道式，依靠气体的动能推动透平叶轮作旋转运动，其转动速度与管道的流量成正比，是一种速度式流量计。
涡轮流量计由涡轮流量变速器（传感器）、前置放大器、流量显示积算仪组成，并可将数据远传到上位流量计算机气体涡轮流量计具有结构紧凑、精度高、重复性好、量程比宽、反应迅速、压力损失小等优点，但轴承耐磨性及其安装要求较高。
涡轮流量计始动流量比较大，在一些单一的用气设备如燃气锅炉、燃气空调等大流量用气设备中。
涡轮流量计有着量程范围大、计量精度很高、可以计量大流量燃气（可以达到6000m3/h 以上）等优点，国产的涡轮流量计价格也比较合理。
但是在使用涡轮流量计的时候必须要求始动流量也要大，当用气设备小流量的使用燃气对其精度有很大的影响。
且涡轮流量计必须有足够长度的前后直管段，以及带温压补偿的体积修正仪。
主要适用于液化石油气及天然气的计量上，因此，大多运用在工矿企业的炉、窑等热负荷相对恒定的用气设备上。
二．超声波流量计超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用，测量体积流量的速度式测量仪表，天然气超声波流量计的测量原理是传播时间差法。
在测量管内安装一组超声波传感器；同时测量彼此之间的声波到达时间。
由于是全电子式，无机械部分，不受机械磨损、故障影响，产品的可靠性和精度进步很多。
体积小、重量轻，重复性好，压损小，不易老化，使用寿命长；智能化，全电子式的结构，可以扩展为预支费表或无线抄表功能。
特殊功能是微小流量可测，有管道泄漏感知功能，压力损失为零。
流量测量方法和仪表选择
流量测量方法和仪表的选择考虑因素据有关资料报道：发现约有６０%流量仪表所选择测量方法是不合适或者使用不正确，其中一部分虽然采用适宜的测量方法，却错误地布置和安装.由此可见正确选择和使用流量仪表并非易事。
要正确和有效地选择流量测量方法和仪表，必须熟悉流量仪表和生产过程流体特性这两方面的技术，还要考虑经济因素,归纳起来有五个方面因素，即性能要求,流体特性、安装要求、环境条件和费用。
对某一应用场所可以采用的仪表可能有几种方案，如选择时只凭以往经验和单纯考虑初装费用贸然作出决定，从而失去了选择最适和仪表的机会。
例如仪表的流量范围和实际流量不匹配、对测量要求不高的场所选用过于复杂和昂贵的仪表、仪表安装后就不能正常工作，这些情况是屡见不鲜的。
如涡街波动剧烈,孔板超出量程范围。
有时候还会产生事故，如易闪蒸液体烧毁涡轮流量计的涡轮，在负压下拉坏电磁流量计衬里等。
１．测量方法和仪表的选择步序1。
1确定是否真正要安装流量仪表如果仅希望知道管道中流体是否在输送流动，其大体流量，那么选用流动窥视窗或流动指示器就能以较低费用达到这一目标。
他们是一些结构简单的器具,往往有一活动体（板、球、翼轮等）显示流体是否流动,有些能知识流动快慢的大体程度，精确度很低,误差一般在２０－３０％之间，或更大。
国内流量仪表制造业对窥视窗和流动指示器重视宣传不够,仅有几个企业提供产品，从而设计单位和直接用户忽视了这类简易器具，或想使用因品种单一，不能在多种形式中选择合用产品。
反观从国外引进石化成套设置中，在较多的工位上装有流动窥视窗或指示器。
如果测量要求比上述高些,指示流量误差在2－10％之间，则安装一台流量仪表。
若按后文选择步序认为选择差压式仪表，也不一定要专门安装孔板节流体等流量传感器，可利用弯管流量计或或用外夹装便携式超声流量计。
1.2 初选测量发放确定必须安装流量仪表后，进一步详细了解使用要求和各种条件。
首先按照流体类型和特性，采取排除法在“初选表"不能和不宜采用的测量方案，作第二步深入考虑和分析。
流速仪测流法
中国灌区协会“全国灌区量水技术研讨班”教材流速仪测流法及水工建筑物量水率定郭宗信河北省石津灌区管理局第一章流速仪测流法第一节流速仪测流的基本方法与测线布设流速仪测量河渠流量是利用面积～流速法，即用流速仪分别测出若干部分面积的垂直于过水断面的部分平均流速，然后乘以部分过水面积，求得部分流量，再计算其代数和得出断面流量。
从水力学的紊流理论和流速分布理论可知，每条垂线上不同位置的流速大小不一，而且同一个点的流速具有脉动现象。
所以用流速仪测量流速，一般要测算出点流速的时间平均值和流速断面的空间平均值。
即通常说的测点时均流速、垂线平均流速和部分平均流速。
（一）基本方法流速仪测流，在不同情况或要求下，可采用不同的方法。
其基本方法，根据精度及操作繁简的差别分为精测法、常测法和简测法。
1.精测法：精测法是在断面上用较多的垂线，在垂线上用较多的测点，而且测点流速要用消除脉动影响的测量方法。
用以研究各级水位下测流断面的水流规律，为精简测流工作提供依据。
2.常测法：常测法是在保证一定精度的前提下，在较少的垂线、测点上测速的一种方法。
此法一般以精测资料为依据，经过精简分析，精度达到要求时，即可作为经常性的测流方法。
3.简测法：在保证一定精度的前提下，经过精简分析，用尽可能少的垂线、测点测速的方法叫简测法。
在水流平缓，断面稳定的渠道上可选用单线法。
（二）测线布设测流断面上测深、测速垂线的数目和位置，直接影响过水断面积和部分平均流速测量精度。
因此在拟订测线布设方案时要进行周密的调查研究。
国际标准规定，在比较规则整齐的渠床断面上，任意两条测深垂线的间距，一般不大于渠宽的1/5，在形状不规则的断面上其间距不得大于渠宽的1/20。
测深垂线应分布均匀，能控制渠床变化的主要转折点。
一般渠岸坡脚处、水深最大点、渠底起伏转折点等都应设置测深垂线。
测速垂线的数目与过水断面的宽深比有关。
精测法的测速垂线数目与宽深比的关系式为：BN0=2D式中：N0——测速垂线数目；B——水面宽；D——断面平均水深。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
度 3.低频方波励磁 (一般为⅛工频)； 式 流 4.其他励磁：
量
双频励磁；
计
三态波励磁。
流量测量及仪表
超声波流量计
超声波测流量的作用原理有时间差法、多普勒法、波束偏 移法、噪声法、相关法、流速—液面法等多种方法。
速 ➢ 时差式超声波流量计 度 式 ➢ 多普勒超声波流量计 流 量 计
流量测量及仪表
度
替出现的漩涡，并随着流体流动，在下游形成两列不对称 “卡门涡街” 。
式
流
量
计
流量测量及仪表
涡街流量计
漩涡发生的频率 ：f
S
r
v1 d
Sr
v md
速
v1—旋涡发生体两侧平均流速（m/s）;
度
Sr—斯特劳哈尔数;
式
d—旋涡发生体迎面宽度;
流
m—旋涡发生体两侧弓形面积与管道横截面面积之比.
量 计
管道内体积流量：
式 文丘里管 液,气,蒸汽 100 ~ 1200
要大 要中 要小
分
均速管
液,气,蒸汽 25 ~ 9000
±1
要小
类
转子流量计
液,气
4 ~ 150
±2 垂直
靶式流量计
液,气,蒸汽 15 ~ 200
±1 ~ 4
要小
弯管流量计
液,气
±0.5 ~ 5
要小
流量测量及仪表
容积式流量计 直接对仪表排出的定量流体计数确定流量。
涡轮流量计 ➢ 工作原理
流量测量及仪表
速 度 式 流 量 计
涡轮流量计 ➢ 工作原理
流量测量及仪表
速 度 式 流 量 计
涡轮流量计 ➢ 结构
流量测量及仪表
速 度 式 流 量 计
流量测量及仪表
涡街流量计
➢ 工作原理
在均匀流动的流体中，插入一个具有非流线型截面的称为
速 漩涡发生体的柱体，则在其两侧会产生旋转方向相反、交
式
流 2.管段式：
量
①.单声道；
计
②.多声道。
可测液体和气体。精度很高。
流量测量及仪表
超声波流量计
➢ 多普勒超声波流量计工作原理
1842年奥地利科学家 Christian Doppler从火车汽笛声中发现
速 了声音频率随速度变化的现象。后来人们称之为多普勒效 度 应。 式 流 量 计
流量测量及仪表
流量计名称
可测流体 适用管径(mm) 精度(%) 直管段 压损
流
科氏质量流量计 液,气 15 ~ 200
±0.1~0.5 不要 小
量
直 接 冲量式质量流量计 固体粉料
±0.2~2
仪
式 热式质量流量计 气
20 ~ 500
±1 ~ 2 要 小
表
分 间接式： 同时测体积流量和流体密度来计算质量流量。
类
流量计名称
容 入槽内，流体从出口排出，同时后一刮板又与其另一相邻 积 刮板形成测量室。转子旋转一周，排出4份固定体积的流体 式 ，由转子的转数就可以求得被测流体的流量。 流 量 计
流量测量及仪表
涡轮流量计
➢ 工作原理
在一定的流速范围内，涡轮的转速与流体的平均流速成正
速 比，通过磁电转换装置将涡轮转速变成电脉冲信号，以推 度 导出被测流体的瞬时流量和累积流量。 式 流 量 计
速
t AB t BA
D
度 式
流速为：
v D t BA t AB D
t
sin 2 t AB t BA sin 2 t AB t BA
流 量 计
体积流量为：qV
D3 4 sin 2
t t AB t BA
流量测量及仪表
超声波流量计
➢ 时差式超声波流量计的种类
1.外夹式；
速
只能测液体。
度
方便的流量比对仪器。
容 驱动。 积 式 流 量 计
流量测量及仪表
腰轮流量计
腰轮流量计除可测液体外，还可测量气体，最高精度可达 ±0.1％，可做标准表使用；最大流量可达1000m3/h。
容 积 式 流 量 计
流量测量及仪表
刮板流量计
转子在流量计进、出口差压作用下转动，每当相邻两刮板 进入计量区时均伸出至壳体内壁且只随转子旋转而不滑动 ，形成具有固定容积的测量室，当离开计量区时，刮板缩
法拉第电磁感应定律：导体在磁场中切割磁力线运动时产
速 生感应电动势。 度 式 流 量 计
流量测量及仪表
电磁流量计
导电性液体在垂直于磁场的非磁性测量管内流动，与流动
方向垂直的方向上产生与流量成比例的感应电势 ：
速
E kBvD
度
式
流
量 管道内体积流量：
计
qv
D 2v
4
D 4kB
E
E K
K
4kB D
部分组成：节流装置和
测量静压差的差压计。
差
压
节流装置是安装在流体 管道中，使流体的流通
式 截面发生变化，引起流
流 体静压变化的一种装置
量 计
。常用的节流装置有文 丘利管、喷嘴和孔板， 如图所示。
流量测量及仪表
转子流量计
➢ 测量原理及流量方程
根据流体连续性方程和伯努利方程，转子流量计的体积流
差 量可表示为：
涡街流量计 ➢ 结构
流量测量及仪表
速 度 式 流 量 计
流量测量及仪表
涡街流量计 ➢ 涡街信号的检测方式
速
度
检测方法
热敏式
超声式
应变式
式
前置放大器 恒流放大器 选频放大器 恒流放大器
流
量
检测方法
应力式
电容式
光电式
计
前置放大器 电荷放大器 调谐-振动放大器 光电放大器
流量测量及仪表
电磁流量计
➢ 工作原理
可测流体 适用管径(mm) 精度(%) 直管段 压损
差压式 + 密度 间 接 体积式 + 密度 式
差压式 + 体积式
液,气 液,气 液,气
流量测量及仪表
节流式流量计 ➢ 测量原理及流量方程
差
压 式 流
p1
v
2 1
p2
v
2 2
1 2 2 2
量
计
v 11
4
D2
v 22
d
4
'2
流量测量及仪表
节流式流量计
超声波流量计 ➢ 时差式超声波流量计工作原理
超声波从上游到下游的传输时间为：
速 度
t AB
D / sin c v cos
式
流 超声波从下游到上游的传输时间为：
量 计
t BA
D / sin c v cos
流量测量及仪表
超声波流量计
➢ 时差式超声波流量计工作原理
时间方程为： 1 1 sin 2 v
超声波流量计
➢ 多普勒超声波流量计工作原理
流体中的颗粒以与流体相同的速度v运动，流体中的声速为
速 c，发射超声波频率为f1，则由于颗粒反射而进入接收探头
度 式 流
的超声频率f2可表示为：
f2
f1
c c
v v
cos cos
量
θ为声波发
计
射(反射)方 向与流体流
动方向的夹
角。
流量测量及仪表
超声波流量计
流
流量计名称 可测流体 适用管径(mm) 精度(%) 安装 直管段 压损
量
椭园齿轮流量计 液
仪
腰轮流量计
液,气
表
双转子流量计 液
10 ~ 400
分
刮板流量计
液
类
±0.2 ~
±0.5
±0.2
装
大
过 滤
大
器 不要 中
小
流量测量及仪表
速度式流量计 通过测量管道截面上流体平均流速来测量流量。
流
流量计名称 可测流体 适用管径(mm) 精度(%) 安装 直管段 压损
差 入流束膨胀系数ε进行修正采用节流件前的流体密度ρ，由 压 此流量公式可更一般的表示为：
式 流
qv
d 2
4
2 p
量
计
qm
d
4
2
2p
流量测量及仪表
节流式流量计 ➢ 孔板
差 压 式 流 量 计
流量测量及仪表
节流式流量计 ➢ 文丘里管
差 压 式 流 量 计
流量测量及仪表
节流式流量计
节流式流量计主要由两
5. 其他方法。
流量测量及仪表
差压式流量计
流体流过管道中的阻力件时，产生的压力差与流量之间有 确定的关系，通过测量差压值求得流量。
流
流量计名称 可测流体 适用管径(mm) 精度(%) 安装 直管段 压损
量
孔板
液,气,蒸汽 50 ~ 1000
仪
节 流 喷嘴
液,气,蒸汽 50 ~ 500
±1 ~ 2
表
压 式
qv A
2 p
流
量
α—流量系数;
计
A—转子与锥形管间的环形流通面积;
ρ—流体密度;
Δp—差压.
流量测量及仪表
转子流量计
➢ 玻璃管转子流量计 ➢ 金属管转子流量计
差 压 式 流 量 计
流量测量及仪表
靶式流量计
靶式流量计是一种适用于测量高粘度、低雷诺数流体流量
的流量测量仪表，例如用于测量重油、沥青、含固体颗粒
流量测量及仪表
科里奥利质量流量计
当密度为ρ的流体在旋转管道中以恒定速度v流动时，任何
一段长度Δx的管道都将受到一个ΔFc的切向科里奥利力。
