模拟信号隔离采集AD 转换器
ad采集原理
ad采集原理
AD采集原理是指模拟信号经过AD转换器转换成数字信号的
过程。
AD（Analog to Digital）转换器是一种将连续模拟信号
转换为离散数字信号的设备。
其采集原理主要涉及采样和量化两个步骤。
首先是采样过程。
采样是指将连续的模拟信号在时间上以一定的时间间隔进行取样，从而得到一系列的采样值。
采样的频率称为采样率，通常以赫兹（Hz）表示。
采样率越高，表示对
原始信号的还原能力越好。
采样是AD采集中的第一步，其目的是将连续信号转换为离散信号。
接下来是量化过程。
量化是指将采样得到的连续信号转换为离散的数字信号。
在进行量化时，需要将连续信号的幅度离散化成一系列的离散值，称为量化级。
量化级的数量由AD转换器的位数决定，位数越高，表示能表示的离散值越多，量化精度越高。
量化级的大小决定了数字信号的分辨率，即能表示的最小变化幅度。
在AD转换中，采样和量化的过程是连续的，相互交替进行的。
通过采样和量化，模拟信号被转换为一系列离散的数值，并储存在计算机中。
这些数字信号可以被计算机处理，从而实现对模拟信号的分析、处理和储存。

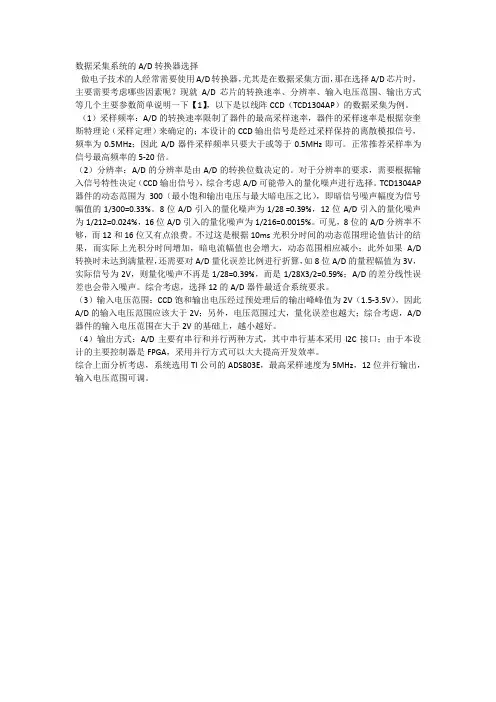

数据采集系统的AD转换器选择
数据采集系统的A/D转换器选择做电子技术的人经常需要使用A/D转换器，尤其是在数据采集方面，那在选择A/D芯片时，主要需要考虑哪些因素呢？现就A/D芯片的转换速率、分辨率、输入电压范围、输出方式等几个主要参数简单说明一下【1】，以下是以线阵CCD（TCD1304AP）的数据采集为例。
（1）采样频率：A/D的转换速率限制了器件的最高采样速率，器件的采样速率是根据奈奎斯特理论（采样定理）来确定的；本设计的CCD输出信号是经过采样保持的离散模拟信号，频率为0.5MHz；因此A/D器件采样频率只要大于或等于0.5MHz即可。
正常推荐采样率为信号最高频率的5-20倍。
（2）分辨率：A/D的分辨率是由A/D的转换位数决定的。
对于分辨率的要求，需要根据输入信号特性决定（CCD输出信号），综合考虑A/D可能带入的量化噪声进行选择。
TCD1304AP 器件的动态范围为300（最小饱和输出电压与最大暗电压之比），即暗信号噪声幅度为信号幅值的1/300=0.33%。
8位A/D引入的量化噪声为1/28 =0.39%，12位A/D引入的量化噪声为1/212=0.024%，16位A/D引入的量化噪声为1/216=0.0015%。
可见，8位的A/D分辨率不够，而12和16位又有点浪费。
不过这是根据10ms光积分时间的动态范围理论值估计的结果，而实际上光积分时间增加，暗电流幅值也会增大，动态范围相应减小；此外如果A/D 转换时未达到满量程，还需要对A/D量化误差比例进行折算，如8位A/D的量程幅值为3V，实际信号为2V，则量化噪声不再是1/28=0.39%，而是1/28X3/2=0.59%；A/D的差分线性误差也会带入噪声。
综合考虑，选择12的A/D器件最适合系统要求。
（3）输入电压范围：CCD饱和输出电压经过预处理后的输出峰峰值为2V（1.5-3.5V），因此A/D的输入电压范围应该大于2V；另外，电压范围过大，量化误差也越大；综合考虑，A/D 器件的输入电压范围在大于2V的基础上，越小越好。
AD转换器介绍
D/A 转换器是将输入的二进制数字量转换成模拟量，以电压或电流的形式输出.D/A 转换器实质上是一个译码器（解码器）。
一般常用的线性D/A 转换器，其输出模拟电压uO 和输入数字量Dn 之间成正比关系。
UREF 为参考电压。
uO ＝DnUREF将输入的每一位二进制代码按其权值大小转换成相应的模拟量,然后将代表各位的模拟量相加，则所得的总模拟量就与数字量成正比，这样便实现了从数字量到模拟量的转换。
D/A 转换器一般由数码缓冲寄存器、模拟电子开关、参考电压、解码网络和求和电路等组成. 数字量以串行或并行方式输入，并存储在数码缓冲寄存器中；寄存器输出的每位数码驱动对应数位上的电子开关，将在解码网络中获得的相应数位权值送入求和电路；求和电路将各位权值相加，便得到与数字量对应的模拟量。
开关Si 的位置受数据锁存器输出的数码di 控制：当di=1时,Si 将对应的权电阻接到参考电压UREF 上；当di=0时，Si 将对应的权电阻接地.权电阻网络D/A 转换器的特点①优点：结构简单，电阻元件数较少;②缺点：阻值相差较大,制造工艺复杂。
2. 倒T 型电阻网络D/A 转换器3. 电阻解码网络中，电阻只有R 和2R 两种，并构成倒T 型电阻网络。
当di=1时,相应的开关Si 接到求和点;当di=0时，相应的开关Si 接地.但由于虚短，求和点和地相连，所以不论开关如何转向，电阻2R 总是与地相连。
这样，倒T 型网络的各节点向上看和向右看的等效电阻都是2R ，整个网络的等效输入电阻为R 。
倒T 型电阻网络D/A 转换器的特点:①优点:电阻种类少，只有R 和2R ，提高了制造精度；而且支路电流流入求和点不存在时间差，提高了转换速度。
②应用：它是目前集成D/A 转换器中转换速度较高且使用较多的一种,如8位D/A 转换器DAC0832，就是采用倒T 型电阻网络。
三、D/A 转换器的主要技术指标1。
分辨率分辨率用于表征D/A 转换器对输入微小量变化的敏感程度。
AD转换器原理
虽说理论值是如此，但真正在应用时，最好是接近10倍才会有不错的还原效 果(因取样点越多)。若针对多信道的 Aபைடு நூலகம்D 转换器来说，就必须乘上信道数，这样 平均下去，每一个通道才不会有失真的情况产生。 量化与编码
量化与编码 电路是 A/D 转换器的核心组成的部分，一般对取样值的量化方 式有下列两种：
只舍去不进位：首先取一最小量化单位Δ=U/2n，U 是输入模拟电压的最大值， n 是输出数字数值的位数。当输入模拟电压 U 在0~Δ之间，则归入0Δ，当 U 在 Δ~2Δ之间，则归入1Δ。透过这样的量化方法产生的最大量化误差为Δ/2，而 且量化误差总是为正，+1/2LSB。
相对精确度是指实际输出值与一理想理论之满刻输出值之接近程度，其相关 的关系是如下式子所列： 相对精准度＝
基本上，一个 n-bit 的转换器就有 n 个数字输出位。这种所产生的位数值是 等效于在 A/D 转换器的输入端的模拟大小特性值。
如果外部所要输入电压或是电流量较大的话，所转换后的的位数值也就较 大。透过并列端口接口或是微处理机连接 A/D 转换器时，必须了解如何去控制或 是驱动这颗 A/D 转换器的问题。因此需要了解到 A/D 转换器上的控制信号有哪些。
ad转换原理
ad转换原理
AD转换原理是将模拟信号转换为数字信号的过程。
模拟信号是连续变化的信号，而数字信号是离散的信号。
AD转换器的主要作用是将模拟信号的幅度（电压、电流等）转换为数字形式，以便于数字电路进行处理和存储。
AD转换的过程包括采样、量化和编码三个步骤。
首先是采样，即将连续的模拟信号在一定时间间隔内取样，得到离散的采样值。
采样定理规定，采样信号的频率要满足最大信号频率的两倍以上，以保证能够完整地还原模拟信号。
接下来是量化，即将采样信号的振幅值量化为一系列离散的取值。
量化的目的是将连续的模拟信号离散化，采用有限的取值范围来表示模拟信号的幅度。
量化的过程中，根据量化精度（即量化位数）确定能表示的离散量化值的个数，位数越多表示的值越精确。
最后是编码，即将量化后的离散信号转换为数字代码。
编码器根据量化值的大小，将其转换为对应的二进制代码，以方便数字电路处理和存储。
编码的方式有多种，常用的编码方式包括二进制编码、格雷码等。
通过以上步骤，AD转换器将模拟信号转换为数字信号，以便于数字电路中进行进一步的处理和分析。
AD转换器在很多电子设备中广泛应用，比如音频设备、通信系统、传感器等。
AD转换器的主要技术指标
AD转换器的主要技术指标AD转换器（Analog-to-Digital Converter）是将模拟信号转换成数字信号的电子器件，广泛应用于测量、通信、控制和信号处理等领域。
主要技术指标是指影响AD转换器性能的关键参数。
下面将介绍AD转换器的主要技术指标。
1. 位数（Resolution）：位数是指转换结果的二进制位数，也可理解为ADC的精度。
位数越高，转换结果的精度越高。
常见的位数有8位、10位、12位、16位等。
常见的高精度应用需要12位以上的位数。
2. 采样率（Sampling Rate）：采样率是指ADC在单位时间内完成采样的次数，常用单位为千赫兹（kHz）或兆赫兹（MHz）。
采样率决定了ADC对信号的处理能力，即ADC能够处理多快的信号。
高速应用需要高采样率的ADC。
3. 信噪比（Signal-to-Noise Ratio, SNR）：信噪比表示转换后的数字信号与输入模拟信号之间的噪声水平差异。
信噪比越高，ADC的抗干扰能力越强，输出结果越准确。
4. 有效比特数（Effective Number of Bits, ENOB）：有效比特数表示ADC输出二进制数据的有效位数，与信噪比有关。
一般来说，ENOB比位数小，这是由于ADC的非线性误差、噪声和失配等因素导致的。
5. 误差（Error）：误差是指ADC转换结果与输入信号之间的差异。
常见的误差包括非线性误差、积分非线性误差、增益误差、失配误差等。
误差越小，ADC的准确度越高。
6. 电源电压（Supply Voltage）：ADC的电源电压指使用电路所需的电源电压。
一般来说，工作电压越低，功耗越小，对系统电源需求越低。
7. 噪声（Noise）：噪声是指ADC输出结果中包含的非期望信号。
噪声可由转换器内部电路、供电电压和输入信号引起。
噪声影响了ADC对小信号的测量准确性，因此较低的噪声水平对高精度测量至关重要。
8. 温度效应（Temperature Coefficient）：温度效应衡量ADC对温度变化的敏感程度。
ad转换器的组成
ad转换器的组成AD转换器是一种将模拟信号转换为数字信号的电子设备，它是数字信号处理系统中的重要组成部分。
AD转换器的主要功能是将模拟信号转换为数字信号，以便数字信号处理器能够对其进行数字信号处理。
AD 转换器的组成包括模拟前端、采样保持电路、量化电路、编码器和数字接口等几个部分。
1. 模拟前端模拟前端是AD转换器的第一部分，它主要负责将模拟信号转换为电压或电流信号。
模拟前端通常包括放大器、滤波器、衰减器等电路。
其中，放大器的作用是将输入信号放大到适当的范围，以便后续的处理；滤波器的作用是滤除不需要的频率成分，以保证输入信号的质量；衰减器的作用是将输入信号的幅度降低到适当的范围，以避免过载。
2. 采样保持电路采样保持电路是AD转换器的第二部分，它主要负责将模拟信号转换为数字信号。
采样保持电路的作用是将输入信号按照一定的时间间隔进行采样，并将采样值保持在一定的时间内，以便后续的处理。
采样保持电路通常包括采样开关、保持电容、放大器等电路。
3. 量化电路量化电路是AD转换器的第三部分，它主要负责将模拟信号转换为数字信号。
量化电路的作用是将采样保持电路输出的模拟信号转换为数字信号，以便后续的数字信号处理。
量化电路通常包括比较器、参考电压源、编码器等电路。
其中，比较器的作用是将采样保持电路输出的模拟信号与参考电压进行比较，以确定其大小关系；参考电压源的作用是提供一个稳定的参考电压，以保证量化精度；编码器的作用是将比较器输出的数字信号转换为二进制码。
4. 编码器编码器是AD转换器的第四部分，它主要负责将数字信号转换为二进制码。
编码器通常采用二进制编码方式，将数字信号转换为二进制码，以便数字信号处理器能够对其进行数字信号处理。
5. 数字接口数字接口是AD转换器的最后一部分，它主要负责将数字信号输出到数字信号处理器中。
数字接口通常采用串行接口或并行接口，将数字信号输出到数字信号处理器中，以便数字信号处理器能够对其进行数字信号处理。
什么是ad转换器
什么是ad转换器将模拟信号转换成数字信号的电路，称为模数转换器（简称a/d转换器或adc,analog to digital converter）；将数字信号转换为模拟信号的电路称为数模转换器（简称d/a转换器或dac,digital to analog converter）；a/d转换器和d/a转换器已成为信息系统中不可缺俚慕涌诘缏贰?br> 为确保系统处理结果的精确度，a/d转换器和d/a转换器必须具有足够的转换精度；如果要实现快速变化信号的实时控制与检测，a/d与d/a转换器还要求具有较高的转换速度。
转换精度与转换速度是衡量a/d与d/a转换器的重要技术指标。
随着集成技术的发展，现已研制和生产出许多单片的和混合集成型的a/d和d/a转换器，它们具有愈来愈先进的技术指标。
A/D转换的作用是将时间连续、幅值也连续的模拟量转换为时间离散、幅值也离散的数字信号，因此，A/D 转换一般要经过取样、保持、量化及编码4个过程。
在实际电路中，这些过程有的是合并进行的，例如，取样和保持，量化和编码往往都是在转换过程中同时实现的。
取样和保持取样是将随时间连续变化的模拟量转换为时间离散的模拟量。
取样过程示意图如图11.8.1所示。
图（a）为取样电路结构，其中，传输门受取样信号S(t)控制，在S(t)的脉宽τ期间，传输门导通，输出信号v O(t)为输入信号v1,而在（T s-τ）期间，传输门关闭，输出信号v O(t)=0。
电路中各信号波形如图（b）所示。
图11.8.1 取样电路结构(a)图11.8.1 取样电路中的信号波形(b)通过分析可以看到，取样信号S(t)的频率愈高，所取得信号经低通滤波器后愈能真实地复现输入信号。
但带来的问题是数据量增大，为保证有合适的取样频率，它必须满足取样定理。
取样定理：设取样信号S(t)的频率为f s，输入模拟信号v1(t)的最高频率分量的频率为f imax，则f s与f imax必须满足下面的关系f s≥2f imax，工程上一般取f s>(3～5)f imax。
ad转换器工作原理
ad转换器工作原理
AD转换器（Analog-to-Digital Converter）是一种电子设备，
用于将连续的模拟信号转换为离散的数字信号。
其工作原理如下：
1. 采样：AD转换器首先对模拟信号进行采样，即按照一定的
时间间隔对输入信号进行测量。
采样过程中，模拟信号在采样间隔内保持不变，以确保采样点能够准确地表示原始信号的特征。
2. 量化：采样后，AD转换器对每个采样点进行量化，即将连
续的模拟信号转换为离散的数字数值。
量化过程中，AD转换
器将信号幅值划分为一个固定数量的级别，然后将每个采样点映射到最接近的量化级别上。
3. 编码：量化后，AD转换器对量化结果进行编码，将其表示
为二进制形式。
常见的编码方式有二进制补码、二进制反码等，以确保数字信号能够准确地表示量化后的模拟信号。
4. 输出：最后，AD转换器将编码后的数字信号输出。
一般情
况下，AD转换器的数字输出是通过并行或串行接口传输给数
字电路或计算机系统，用于进一步处理、存储或显示。
总的来说，AD转换器通过采样、量化、编码等步骤将连续的
模拟信号转换为离散的数字信号，使得模拟信号能够被数字系统处理和分析。
它在许多电子设备中广泛应用，如通信系统、音频处理、传感器接口等。
信号采集(AD转换)
2
12 212 1
52
2
1.24 107
量化噪声的有效值
eRMS 0.35mV
A/D转换器的位数越长则量化噪声越小，精度越高。
量化中的信噪比
即输入信号幅度与量化噪声的有效值之 比。 在A/D的位数确定的情况下，使输入信 号的幅值尽可能接近A/D的输入范围 Vmax，就可能获得尽可能大的信噪比。 这就是为什么需要根据采样的要求来确 定生物电放大器的增益。
心电导联
标准导联
单极肢体导联
I = (VR-Vw)/R + (VL-Vw)/R + (VF-Vw)/R = 0 Vw = (VR+VL+VF)/3 VR = VR –(VR+VL+VF)/3 ； VL = VL –(VR+VL+VF)/3 ； VF = VF –(VR+VL+VF)/3 VR + VL + VF = 0；
生物电放大器的技术指标和测量
生物电放大器的技术指标
共模抑制比 频率响应 时间常数 灵敏度 噪声 输入阻抗 其它：走纸速度、线性度、阻尼、电安全性 能。
共模抑制比
可表示为CMRR=Ad/Acm，其中Ad 为系统总的差模增益，Acm为系统总的 共模增益。 共模抑制比常用分贝（dB）表示， 即CMRR=20lg(Ad/Acm)，该值体现了仪 器的抗共模干扰的能力。心电图机的共 模抑制比至少要求为60dB，现在一般 都能做到100dB以上。
单极和加压肢体导联的关系
Vw’ = (VL+VF)/2 aVR = VR –(VL+VF)/2 2aVR = 2VR –VL – VF 3VR = 3VR –(VR+VL+VF) = 2VR –VL – VF
AD转换器技术参数
AD转换器技术参数集成A/D转换器因为模拟信号在时间上是连续的,所以,在将模拟信号转换成数字信号时，必须在选定的一系列时间点上对输入的模拟信号进行采样，然后将这些采样值转换成数字量输出。
通常A/D转换的过程包括采样、保持和量化、编码两大步骤。
采样：是指周期地获取模拟信号的瞬时值，从而得到一系列时间上离散的脉冲采样值。
保持：是指在两次采样之间将前一次采样值保存下来，使其在量化编码期间不发生变化。
采样保持电路一般由采样模拟开关、保持电容和运算放大器等几个部分组成。
经采样保持得到的信号值依然是模拟量，而不是数字量。
任何一个数字量的大小，都是以某个最小数字量单位的整数倍来表示的。
量化：将采样保持电路输出的模拟电压转化为最小数字量单位整数倍的转化过程称为量化。
所取的最小数量单位叫做量化单位，其大小等于数字量的最低有效位所代表的模拟电压大小，记作ULSB。
编码：把量化的结果用代码(如二进制数码、BCD码等)表示出来，称为编码。
?A/D转换过程中的量化和编码是由A/D转换器实现的。
一.A/D转换器的类型A/D转换器的类型很多，根据转换方法的不同，最常用的A/D转换器有如下几种类型。
1.并行比较型A/D转换器并行比较型A/D转换器由电阻分压器、电压比较器、数码寄存器及编码器4个部分组成。
这种A/D转换器最大的优点是转换速度快，其转换时间只受电路传输延迟时间的限制，最快能达到低于20ns。
缺点是随着输出二进制位数的增加，器件数目按几何级数增加。
一个n位的转换器，需要2n-1个比较器。
例如，n=8时，需要28-1=255个比较器。
因此，制造高分辨率的集成并行A/D转换器受到一定限制。
显然，这种类型的A/D转换器适用于要求转换速度高、但分辨率较低的场合。
2.逐次比较型A/D转换器逐次比较型A/D转换器是集成ADC芯片中使用最广泛的一种类型。
它由电压比较器、逻辑控制器、D/A转换器及数码寄存器组成。
逐次比较型A/D转换器的特点是转换速度较快，且输出代码的位数多，精度高。
什么是AD转换器及其在电子电路中的应用
什么是AD转换器及其在电子电路中的应用在电子电路中，AD转换器（Analog-to-Digital Converter）是一种电子设备，用于将模拟信号转换为对应的数字信号。
模拟信号是连续变化的信号，例如声音、光线强度等，而数字信号是离散的，由一系列二进制数字表示。
AD转换器的主要作用是将模拟信号转换为数字信号，以便于电子设备对其进行处理、存储和传输。
AD转换器在电子电路中具有广泛的应用。
下面将介绍一些常见的应用场景及其相关原理。
1. 传感器信号处理传感器是将物理量转换为电信号的装置，例如温度传感器、气压传感器等。
传感器通常输出的是模拟信号，而大多数的电子设备需要数字信号进行处理。
因此，在传感器信号处理中，AD转换器起到了至关重要的作用。
它可以将传感器输出的模拟信号转换为数字信号，并通过数字电路进行信号处理。
2. 数据采集系统在数据采集系统中，AD转换器用于将模拟信号转换为数字信号，以便于存储和处理。
例如，在工业自动化领域，AD转换器可以将传感器采集到的模拟信号转换为数字信号，然后通过串行通信或存储设备传输给控制系统。
3. 音频处理音频信号的处理常常需要数字信号进行。
AD转换器可将音频信号转换为数字信号，以便于数字音频设备进行处理和存储。
例如，音频采集卡中的AD转换器将麦克风捕捉到的声音转换为数字信号，然后传输给计算机进行进一步处理，例如音频合成、降噪等。
4. 显示器的驱动电路在液晶显示器等数字显示设备中，AD转换器用于将输入信号转换为适合驱动电路的数字信号。
由于显示器通常需要显示分辨率较高的图像或视频，因此需要高精度的AD转换器来确保信号的准确度和稳定性。
5. 无线通信系统在无线通信系统中，AD转换器用于将模拟信号（例如音频信号）转换为数字信号，以便于传输。
数字化的信号可以通过调制和解调的方式进行传输，提高传输信号的可靠性和质量。
AD转换器在无线通信系统中起到了关键作用，使得通信信号的数字处理更为方便和高效。
ad转换器工作原理
ad转换器工作原理
AD转换器是将模拟信号转换为数字信号的电子器件。
它的工作原理可以简要描述为以下几个步骤：
1. 采样：AD转换器首先将连续的模拟信号进行采样，即在一定的时间间隔内获取模拟信号的离散样本。
采样过程中，模拟信号的幅度会被量化为一组离散的数值。
2. 量化：在量化阶段，AD转换器将每个采样点的模拟信号幅度映射到一组数字取值中。
这个过程中，AD转换器使用一组固定的量化电平，将连续的模拟信号转换为离散的数字信号。
量化电平的数目和分辨率决定了转换器的精度。
3. 编码：量化后的数字信号需要进行编码，将其转换为二进制形式的数字信号。
编码过程中，AD转换器使用二进制编码方式，将每个量化后的数字信号映射到相应的二进制编码。
4. 输出：经过采样、量化和编码后，AD转换器将数字信号输出到接收端，供后续数字系统进行处理和分析。
输出的数字信号可以被用于数字信号处理、存储和传输等应用。
需要注意的是，AD转换器的性能受到多种因素的影响，如采样率、分辨率、信噪比等。
较高的采样率和分辨率可以提高转换器的精度和灵敏度，而较低的信噪比可能会导致转换过程中的误差和失真。
因此，在实际应用中，需要根据具体需求选择适合的AD转换器。
AD转换器主要技术指标
AD转换器主要技术指标AD转换器（Analog-to-Digital Converter）是将模拟信号转换为数字信号的电子器件，广泛应用于各种领域，如通信、测量、工业控制等。
主要技术指标是指影响AD转换器性能和功能的重要参数和特性，下面详细介绍。
1. 分辨率（Resolution）：指AD转换器数字输出的位数，也就是用来表示输入模拟信号的二进制位数。
常见的分辨率有8位、10位、12位、16位等，位数越高，分辨率越高，可以表示的信号细节越丰富，但同时也会增加功耗和成本。
2. 采样率（Sampling Rate）：是指AD转换器每秒采集模拟信号的次数。
采样率与采样定理相关，根据奈奎斯特采样定理，采样频率应该高于信号频率的两倍。
通常采样率以每秒采样点数（Samples per Second，SPS）或赫兹（Hz）表示。
3. INL（Integral Nonlinearity）：是指AD转换器输出码字与理想线性转换直线之间的差异。
INL描述了AD转换器的非线性误差，一般用最大偏差、最大偏差值和最大偏差百分比等来表示。
4. DNL（Differential Nonlinearity）：是指AD转换器输出码字间的间隔和理想值之间的差异。
DNL描述了AD转换器的量化误差，一般用最大偏差、最大偏差值和最大偏差百分比等来表示。
5. 增益误差（Gain Error）：是指AD转换器输出码字与输入信号的理想转换比之间的差异。
增益误差描述了AD转换器的放大精度，一般以百分比或最大偏差表示。
6. 位移误差（Offset Error）：是指AD转换器输出码字与输入信号的理想转换位置之间的差异。
位移误差描述了AD转换器的偏移精度，一般以最大偏差或最大偏差百分比表示。
7. 信噪比（Signal-to-Noise Ratio，SNR）：是指AD转换器输出信号与转换器内部噪声之间的比值。
信噪比表示了AD转换器的动态范围和干扰抑制能力，一般以分贝（dB）表示。
AD转换器
双积分型ADC • 双积分型ADC：是1种V—T型A/D转换器，
• 由积分器、比较器、计数器和部分控制电路组成。
• 最大优点：是工作稳定，抗干扰能力强。 • 最大缺点：是速度较慢，所以主要用于数字电压
表等低速测试系统中。 • 转换精度主要取决于位数、运算放大器和比较器 的灵敏度和零点漂移等因素，高精度的价格较贵。
• 自电子管ADC面世以来,经历了分立半导体、集成 电路数据转换器的发展历程。
• ADC的生产已进入全集成化阶段,同时在转换速度 和转换精度等主要指标上有了重大突破,还开发了 一些具有与计算机直接接口功能的芯片。在集成 技术中,又发展了模块、混合和单片机集成数据转 换器技术。
• ADC主要的应用领域不断拓宽,广泛应用于多媒体、 通讯、自动化、仪器仪表等领域。对不同的领域 的不同要求,例如接口、电源、通道、内部配置的 要求,每一类ADC都有相应的优化设计方法;同时, 用户不仅要考虑到ADC本身的工艺和电路结构,而 且还应考虑到ADC的外围电路,如相应的信号调理 电路等模拟电路的设计。
• 各种技术和工艺的相互渗透，扬长避短，开发出 适合各种应用场合，能满足不同需求的A/D转换器， 将是模拟/数字转换技术的未来发展趋势;高速、 高精度、低功耗A/D转换器将是今后数据转换器发 展的重点。
全并行模拟/数字转换
• 它的工作原理非常简单，模拟输入信号同时与2N1个参考电压进行比较，只需一次转换就可以同时 产生n位数字输出。它是迄今为止速度最快的A/D 转换器，最高采样速率可以达到500MSPS。
• A/D转换器（ADC）是将模拟信号转换成数 字信号的电路 • A/D转换过程包括取样、保持、量化和编码 4个步骤，一般，前2个步骤在取样-保持电 路中1次性完成，后2个步骤在A/D转换电路 中1次性完成。
AD_DA转换基本原理
AD_DA转换基本原理AD-DA转换是模拟信号与数字信号之间的转换过程，AD是模拟信号转换为数字信号的过程，DA是数字信号转换为模拟信号的过程。
模拟信号是连续变化的电信号，而数字信号是离散的电信号。
AD-DA转换器在很多领域中被广泛应用，如通信、音频处理、图像处理等。
AD转换的基本原理是使用采样和量化的方法将连续变化的模拟信号转换为离散的数字信号。
采样是指将连续的信号在时间上进行离散化，将信号在一定的时间间隔内进行采集。
量化是指对采样后的信号进行离散化处理，将连续的信号值映射到一组离散值。
采样和量化的间隔称为采样周期和量化间隔，采样周期越小，量化间隔越小，转换精度越高。
在AD转换过程中，首先需要选择一个足够高的采样率，以保证对原始信号的采样能够准确还原。
然后将连续的模拟信号用采样周期将其分为离散的信号样本，每一个样本对应一个离散时间点。
接下来，在每一个采样时间点，通过量化器将信号的幅度映射为一个离散的数字值。
量化的精度决定了数字信号的分辨率和动态范围，一般以位表示，如8位、16位等。
DA转换的基本原理是将离散的数字信号转换为连续变化的模拟信号。
在DA转换过程中，首先需要进行数字信号的解码，将离散的数字值转换为连续的数值。
然后使用保持电路（sample-and-hold）将这些连续的数值保持为恒定的电压信号。
接着，使用模拟滤波器对保持的数值进行平滑处理，去除高频分量和其他干扰。
最后，通过放大器将平滑后的信号放大到合适的幅度，得到模拟输出信号。
在DA转换过程中的重要环节是数字信号的解码和模拟滤波器的设计。
解码过程需要将离散的数字值映射为一组连续的数值，这通常通过查表或者插值的方式实现。
模拟滤波器的设计目的是对离散的数字信号进行平滑处理，去除不需要的高频分量和噪声。
滤波器的选择取决于系统的需求，可以是低通滤波器、带通滤波器等。
AD-DA转换器的性能主要由转换精度、抖动、信噪比和带宽等参数决定。
转换精度越高，代表着数字信号与模拟信号的差距越小。
模拟信号4-20MA、0-5V转换RS485或232串口
模拟信号4-20mA转RS-485/232，数据采集A/D转换模块产品特点：●模拟信号采集，隔离转换 RS-485/232输出●采用12位AD转换器，测量精度优于0.1%●通过RS-485/232接口可以程控校准模块精度●信号输入 / 输出之间隔离耐压3000VDC●宽电源供电范围：8 ~ 32VDC●可靠性高，编程方便，易于应用●标准DIN35导轨安装，方便集中布线●用户可编程设置模块地址、波特率等●支持Modbus RTU 通讯协议●低成本、小体积模块化设计典型应用：●信号测量、监测和控制●RS-485远程I/O，数据采集●智能楼宇控制、安防工程等应用系统●RS-232/485总线工业自动化控制系统●工业现场信号隔离及长线传输●设备运行监测●传感器信号的测量图1 模块外观图●工业现场数据的获取与记录●医疗、工控产品开发●4-20mA或0-5V信号采集产品概述：产品实现传感器和主机之间的信号采集，用来检测模拟信号。
IBF系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。
每个串口最多可接255只模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
图2 模块内部框图IBF系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。
工作温度范围- 45℃～+85℃。
功能简介：信号隔离采集模块，可以用来测量一路电压或电流信号，1、模拟信号输入12位采集精度，产品出厂前所有信号输入范围已全部校准。
