实验三 固体线膨胀系数的测量【实验目的】1．了解热膨胀现象。
2．测量固体线膨胀系数。
【实验仪器】EH-3型热学实验仪，铜棒，铁棒，千分表。
【实验原理】大部分物质在一定温度范围内都呈现“热胀热缩”的宏观现象。
就晶体状固体模型而言，这是因为物质中相邻粒子间的平均距离随温度的升高而增大引起的。
两相邻粒子间的势能是它们之间距离的函数，其关系可用势能曲线描绘如图3-1。
在一定的温度下，粒子在其平衡位置r o 附近做热振动，具有一定的振动能量E 。
由于势能曲线的非对称性，热振动时的平均距离r 大于平衡距离r o 。
若温度升高（T 1、T 2），振动能量增加（E 1、E 2），则两原子之间的平均距离也增大（r 1、r 2），随之固体的体积膨胀。
因此，热膨胀现象是物体的势能曲线的非对称特性的必然结果。
固体的任何线度（长度、宽度、厚度、直径等）随温度的变化，都称为线膨胀。
对于各向同性的固体，沿不同方向的线膨胀系数相同；对于各向异性的固体，沿不同的晶轴方向，其线膨胀系数不同。
实验表明，原长度为L 的固体受热后，其相对伸长量正比温度的变化，即： αt L L ∆=∆ 式中，比例系数a 称为固体的线膨胀系数，对于一种确定的固体材料，它是一个确定的常数。
设温度在0℃时，固体的长度为L 0，当温度升高时，其长度为L t 。
t L L L t α=-00 （3-1） L t = L 0（1+αt ）。
（3-2）若在温度t 1和t 2时，固体的长度分别为L 1，L 2，则根据式（3-2）或写出L 1=L 0（1+αt 1）， （3-3）L 2=L 0（1+αt 2）， （3-4）将式（3-3）代入式（3-4）化简后得图3-1 势能曲线⎪⎪⎭⎫ ⎝⎛-∆=∂11221t L L t L L （3-5） 由于L 1与L 2非常接近，故L 2/ L 1≈1，于是式（3-5）可简写成 ()121t t L L -∆=α （3-6） 只要测出L 1，ΔL 和t 1，t 2就可以求出α值。
仿真实验报告-固体线膨胀系数的测量
大学物理仿真实验报告固体线膨胀系数的测量院系名称：信息科学与工程学院专业班级：电子信息工程姓名：蔡加强学号：201046830523固体线膨胀系数的测量一、实验目的1、测定金属棒的线胀系数2、学习一种测量微小长度的方法二、实验原理固体的线膨胀系数和体膨胀系数是固体热学特性的重要参数，通常体膨胀系数是线膨胀系数的3倍左右，本实验主要介绍固体线膨胀系数的测量方法。
线膨胀是指材料在受热膨胀时，在一维方向上的伸长。
在一定的温度范围内，固体受热后，其长度都会增加，设物体原长为L ，由初温t 1加热至末温t 2，物体伸长了△L ，则线膨胀系数满足：()12t t L L -=∆α即 ()12t t L L-∆=α上式中△L 是个极小的量，我们采用光杠杆测量。
光杠杆法测量△L ：如下图（见教材杨氏模量当金属杆伸长△L 时，从望远镜中叉丝所对标尺刻度前后为b 1、b 2，这时有l LD b b ∆=-212⇒()Dl b b L 212-=∆ 则固体线膨胀系数为：()()k DLlt t DL b b l 221212=--=α三、实验仪器尺读望远镜、米尺、固体线膨胀系数测定仪、铜棒、光杠杆、温度计四、实验内容及步骤1、在实验界面单击右键选择“开始实验”2、调节平面镜至竖直状态3、打开望远镜视野，并调节方位、聚焦、目镜使得标尺刻线清晰，且中央叉丝读数为0.0mm4、单击铜棒测量长度，单击温度计显示铜棒温度，打开电源加热，记录每升高10度时标尺读数直至温度升高到90度止5、单击卷尺，分别测量l、D，6、以t为横轴，b为纵轴作b-t关系曲线，求直线斜率k如图，k=0.37.7、代入公式计算线膨胀系数值五、实验数据记录与处理()()k DLlt t DL b b l 221212=--=α=0.0001六、思考题1． 对于一种材料来说，线胀系数是否一定是一个常数？为什么？ 不是，因为同种材料在不同温度下的膨胀系数不同。
线膨胀系数
数据处理
1.由实验所得数据作 Li ~ Ti 图，用作线膨胀系数 2.用最小二乘法计算
α
α
3.对两种数据处理的结果进行比较。
9
注意事项
1.不要固定被测金属，以免发生变形，影响测量结果。 2.在实验的整个过程中，要确保千分表的稳定。 3.所设温度不要超过温控仪的最高设置温度。
10
固体线膨胀系数的测定
胡翠英
广东省物理实验教学示范中心 暨南大学理工学院物理系
2007.3
1
实验目的 实验原理 实验仪器 实验内容 数据处理 注意事项
2
实验目的
1. 深入理解固体膨胀的物理机理. 2. 学习一种测量金属棒的线膨胀系数的方法. 3. 学习用作图法和最小二乘法处理数据.
3
实验原理
返回
ZKY-PID
开放式PID温控实验仪
确认
电源 开 关
图2 温控实验仪面板
7
实验内容
1.实验开始前检查金属棒是否固定良好，千分表安装位 置是否合适（将大指针对准零刻线）。一旦开始升温 及读数，避免再触动实验仪。 2.设定PID参数。根据实验需要设定实验次数、设置温度、 室温及一些经验常数，本实验中KP = 12/1，TI = 30， TD = 1/2 为仪器的默认值，在实验中不改变。为保证 实验安全，温控仪最高设置温度为60度。 3.等温度达到设定值且处于平衡状态时，记录此时的温度 ti（i=1,2,...,6）及固体长度的伸长量Li于表中。 4. 测完一组数据，重新设定实验次数及温度后，开始下一 次的测量。
Ti = t i 与长度变化量 t0
Li = li l0,画出
Li ~ Ti 图线，
设图线的斜率为k，则
k α= l0
仿真实验报告-固体线膨胀系数的测量
大学物理仿真实验报告固体线膨胀系数的测量院系名称： 信息科学与工程专业班级： 电科1003班姓 名： 裕尚泰学 号： 2010483603182011年_12_月_9日 第___15__周 星期___五__上午 □ 下午 □固体线膨胀系数的测量一、实验目的1、测定铜管的线膨胀系数。
2、学会用光杠杆方法测量微小长度的变化。
二、实验原理1．材料的热膨胀系数各种材料热胀冷缩的强弱是不同的，为了定量区分它们，人们找到了表征这种热胀冷缩特性的物理量，线胀系数和体胀系数。
线膨胀是材料在受热膨胀时，在一维方向上的伸长。
在一定的温度范围内，固体受热后，其长度都会增加，设物体原长为L,由初温t1加热至末温 t2，物体伸长了ΔL,则有上式表明，物体受热后其伸长量与温度的增加量成正比，和原长也成正比。
比例系数称为固体的线胀系数。
体膨胀是材料在受热时体积的增加，即材料在三维方向上的增加。
体膨胀系数定义为在压力不变的条件下，温度升高1K所引起的物体体积的相对变化，用表示。
即一般情况下，固体的体胀系数为其线胀系数的3倍，即，利用已知的和，我们可测出液体的体胀系数。
2．线胀系数的测量线膨胀系数是选用材料时的一项重要指标。
实验表明，不同材料的线胀系数是不同的，塑料的线胀系数最大，其次是金属。
殷钢、熔凝石英的线胀系数很小，由于这一特性，殷钢、石英多被用在精密测量仪器中。
人们在实验中发现，同一材料在不同的温度区域，其线胀系数是不同的，例如某些合金，在金相组织发生变化的温度附近，会出现线胀系数的突变。
但在温度变化不大的范围内，线胀系数仍然是一个常量。
因此，线胀系数的测量是人们了解材料特性的一种重要手段。
在设计任何要经受温度变化的工程结构（如桥梁、铁路等）时，必须采取措施防止热胀冷缩的影响。
例如，在长的蒸气管道上，可以插入一些可伸缩的接头或插入一段U型管；在桥梁中，可将桥的一端固牢在桥墩上，把另一端放在滚轴上；在铁路上，两根钢轨接头处要留有间隙等。
固体线膨胀系数的原理
固体线膨胀系数的原理
固体线膨胀系数的原理可以概括为以下几点:
一、固体线膨胀系数的定义
固体线膨胀系数(α)是表示固体在温度变化时,其线型尺寸对应变化量的物理量。
其定义为:在温度上升ΔT时,固体长度发生增量ΔL,则固体线膨胀系数α=ΔL/L0ΔT。
二、固体线膨胀的微观机制
固体线膨胀是由于热能的吸收,使固体晶格振动幅度增大,晶体间距扩大,产生Macro观察可测的线膨胀现象。
其微观机制可以用能带理论来描述:升温会激发电子跃迁到更高能级,原有的平衡晶格间距被破坏,于是晶体会膨胀到新的平衡位置。
三、影响固体线膨胀系数的因素
1. 温度:线膨胀系数与温度有关,随温度升高而增大。
2. 晶体结构:体心立方结构的线膨胀系数大于面心立方的。
3. 原子量:轻元素的线膨胀系数大,重元素的线膨胀系数小。
4. 配价效应:金属的线膨胀系数受不饱和价电子数的影响。
5. 晶格缺陷:点缺陷、线缺陷等会抑制线膨胀。
四、线膨胀系数的应用
1. 计算热应力、热变形。
2. 分析材料的热稳定性。
3.设计补偿装置,如胀紧器、温度计等。
4.研究固体材料的性能。
五、测定线膨胀系数的方法
常用的测定固体线膨胀系数的方法有:拉杆法、干涉法、示差补偿法、电阻畴应变法等。
要选择合适的测量仪器,控制好实验条件,多次测定取平均值以提高准确度。
以上概括了固体线膨胀系数的物理内涵、影响因素、应用及测定方法。
正确理解和应用线膨胀系数,有助于材料的合理选用和科学设计。

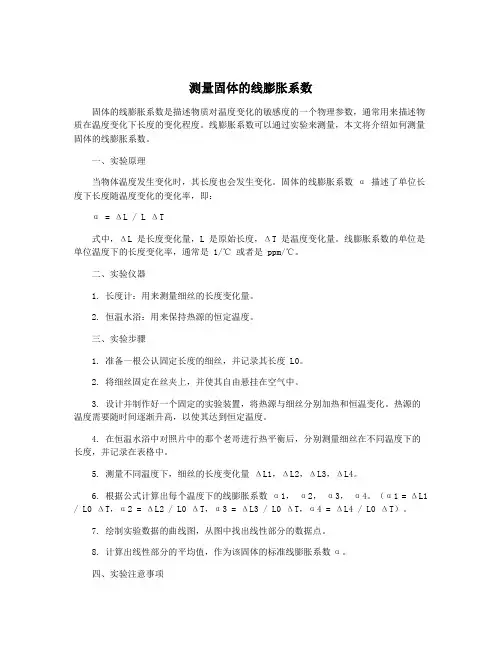

测量固体的线膨胀系数
