数控车床编程与操作

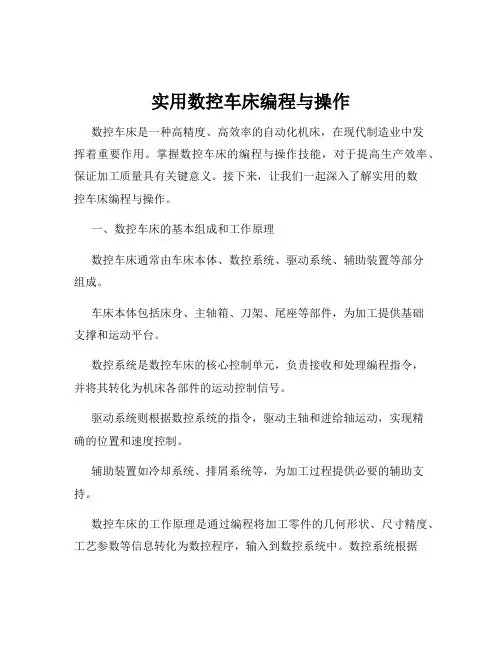

实用数控车床编程与操作
实用数控车床编程与操作数控车床是一种高精度、高效率的自动化机床，在现代制造业中发挥着重要作用。
掌握数控车床的编程与操作技能，对于提高生产效率、保证加工质量具有关键意义。
接下来，让我们一起深入了解实用的数控车床编程与操作。
一、数控车床的基本组成和工作原理数控车床通常由车床本体、数控系统、驱动系统、辅助装置等部分组成。
车床本体包括床身、主轴箱、刀架、尾座等部件，为加工提供基础支撑和运动平台。
数控系统是数控车床的核心控制单元，负责接收和处理编程指令，并将其转化为机床各部件的运动控制信号。
驱动系统则根据数控系统的指令，驱动主轴和进给轴运动，实现精确的位置和速度控制。
辅助装置如冷却系统、排屑系统等，为加工过程提供必要的辅助支持。
数控车床的工作原理是通过编程将加工零件的几何形状、尺寸精度、工艺参数等信息转化为数控程序，输入到数控系统中。
数控系统根据程序控制机床的运动，使刀具按照预定的轨迹对工件进行切削加工，从而获得所需的零件形状和尺寸。
二、数控车床编程的基础知识1、编程坐标系编程坐标系是编程时确定刀具和工件相对位置的基准。
常用的坐标系有机床坐标系和工件坐标系。
机床坐标系是机床固有的坐标系，而工件坐标系是根据零件的加工要求人为设定的坐标系。
2、编程指令数控车床编程指令包括准备功能指令（G 指令）、辅助功能指令（M 指令）、刀具功能指令（T 指令）、进给功能指令（F 指令）和主轴功能指令（S 指令）等。
G 指令用于指定机床的运动方式，如直线插补（G01）、圆弧插补（G02、G03）等。
M 指令用于控制机床的辅助动作，如主轴正转（M03）、主轴停止（M05）等。
T 指令用于选择刀具。
F 指令用于指定进给速度。
S 指令用于指定主轴转速。
3、编程格式数控车床编程的格式通常包括程序名、程序段号、指令字和程序结束符等。
程序名用于标识程序，方便存储和调用。
程序段号用于区分不同的程序段，便于程序的编辑和调试。
指令字则是具体的编程指令和相关参数。
数控车床编程与操作PPT课件
加工完成后，对工件进行检测，确保满足设计要 求和加工精度。
05 常见问题与解决方案
G代码编程常见问题与解决方案
G代码编程错误
检查G代码编程的语法和逻辑，确保指令正确无误。
刀具路径问题
检查刀具路径是否合理，避免出现干涉和碰撞。
加工参数设置不当
根据材料和加工要求，合理设置主轴转速、进给速度等加工参数。
数控车床操作常见问题与解决方案
1 2
操作界面不熟悉
熟悉数控车床的操作界面，了解各功能键的作用。
刀具安装不正确
按照规定正确安装刀具，确保刀具夹紧牢固。
3
加工区域安全问题
确保加工区域的安全防护措施到位，避免发生意 外事故。
加工过程常见问题与解决方案
加工精度不足
01
检查刀具磨损情况，及时更换刀片，确保加工精度。
遵守安全操作规程
在操作数控车床时，必须遵守安全操作规程， 确保人身安全和设备安全。
注意刀具状态
在加工过程中，应时刻关注刀具的状态，如 刀具是否松动、破损等。
禁止带手套操作
数控车床在高速旋转时，带手套操作容易发 生危险。
避免超负荷运转
在加工过程中，应避免因切削力过大而引起 的机床超负荷运转。
04 实际操作案例
表面质量不佳
02
调整切削参数和刀具角度，改善表面质量。
加工效率低下
03
优化加工参数和刀具路径，提高加工效率。
THANKS FOR WATCHING
感谢您的观看
并进行必要的编辑和修改。
加工参数设置
根据工件材料、刀具类型和加工要 求，设置合理的加工参数，如主轴 转速、进给速度、切削深度等。
自动加工
数控车床编程与操作
数控车床编程与操作数控车床编程与操作随着科技的不断发展，数控技术也越来越成熟，数控车床作为一种仪器设备，在现代制造业中被广泛应用。
在数控车床的应用过程中，编程和操作是非常重要的环节。
在本文中，我们将介绍数控车床编程与操作的基础知识。
一、数控车床编程数控车床编程是指将加工零件的图样和加工工艺，通过特定的语言编写成计算机可以识别并执行的程序。
数控车床编程是数控加工的关键环节之一，它决定了加工精度、加工效率和加工质量。
因此，数控车床编程需要具备扎实的数学基础和机械加工知识。
1.数控车床编程语言数控车床编程语言是指用于编写数控车床程序的一种特定语言。
目前常见的数控编程语言有G代码和M代码。
G代码是指指令代码，它代表加工工艺的一组指令，包括加工速度、切削进给、进给路径、刀具补偿等。
M代码是指机器代码，它是机床控制部件运行状态的一组指令，包括主轴启动、主轴停止、冷却液开启、刀具接近等。
2.数控车床编程步骤数控车床编程一般包括以下步骤：（1）.数控程序准备：确定机床的类型和型号，选择加工刀具和夹具，准备加工零件的CAD文件。
（2）.数控程序设计：根据加工零件的特点和工艺要求，设计加工程序，确定G代码和M代码的指令。
（3）.数控程序编制：根据加工程序设计，编写相应的G 代码和M代码，并进行调试。
（4）.数控程序传输：将编写好的数控程序传输到数控系统中。
3.数控车床编程注意事项在编写数控车床程序时，需要注意以下几点：（1）.程序的正确性和逻辑性编写数控车床程序时应考虑程序的正确性和逻辑性，确保程序顺序、参数和指令的正确性。
（2）.加工工艺要求编写数控车床程序时，需要根据加工工艺要求选择合适的刀具和夹具，确定加工切削参数。
（3）.程序的优化和调试编写数控车床程序后，需要进行优化和调试，检查程序的可操作性和可靠性，在确保程序正确的情况下进行加工作业。
二、数控车床操作数控车床操作是指根据数控程序将零件加工到指定的形状和尺寸的过程。
数控车床编程与操作
数控车床编程与操作数控车床编程与操作数控车床（Computer Numerical Control Lathe）是一种通过计算机程序控制切削范围的机床，是现代化制造的关键设备之一。
在数控车床的制造过程中，数控车床编程是非常重要的一部分。
本文将介绍数控车床编程与操作。
一、数控车床的分类1. 按工作台数目分类：单工作台数控车床、双工作台数控车床。
2. 按控制方式分类：点位控制数控车床、插值控制数控车床。
3. 按工作形式分类：平面车床、车铣复合机床、多轴车床等。
二、数控车床编程基础1. 编程语言：数控车床编程语言分为绝对与相对坐标两种。
绝对编程：程序指定物件工作绝对位置；相对编程：指定工作点与以前的工作点的相对位置。
2. 坐标系：数控车床坐标系有四类：基准坐标系、车床坐标系、零位坐标系、工件坐标系。
3. 插补：通俗点讲，插补是一种数学方法，它可以让车床进行二维、三维的轨迹运动控制。
4. 加工量：加工量是指切削刀具从开始到结束加工的物件总长度。
三、数控车床编程步骤1. 理解工件要求：分析工件所需工序和加工尺寸等细节参数，例如直径、长度、孔等。
2. 制定切削方案：基于工件要求制定加工方案。
其中需要考虑的参数包括切削速度、进给速度、刀具选择等。
3. 生成数控代码：在制定切削方案后，需要将此方案翻译成数控代码。
4. 在数控设备上执行数控代码：将生成的数控程序带到数控车床上加载运行。
5. 检查成品：完成加工后，需要对成品进行检查以确保完美。
四、数控车床的优势1. 自动化程度高：数控车床的控制方式可以让设备在无人干预下完成自动加工，不仅提高了效率成本，也降低了风险。
2. 加工精度高：数控车床的加工较为精确，减少了瑕疵并提高了产品质量。
3. 灵活性：数控车床可以快速适应不同的工作需求，并灵活调整。
相比传统的机械车床，其有更高的灵活性。
综上所述，数控车床编程与操作是数控车床制造的重要环节，需要进行细致的规划和认真的实施。
数控车床编程与操作

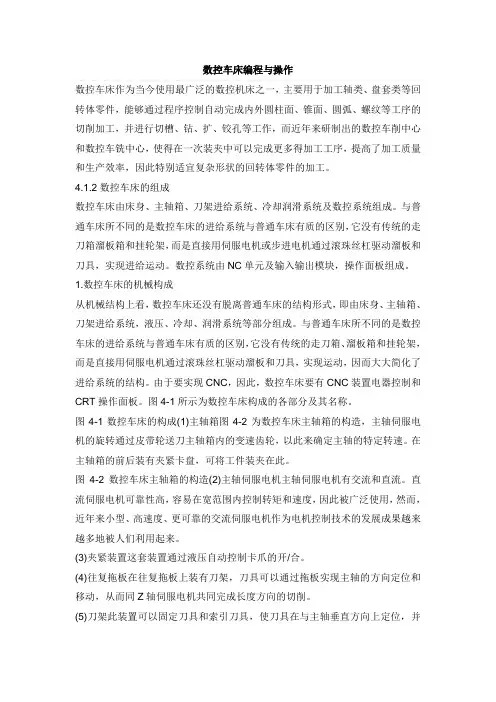

数控车床作为当今使用最广泛的数控机床之一，主要用于加工轴类、盘套类等回转体零件，能够通过程序控制自动完成内外圆柱面、锥面、圆弧、螺纹等工序的切削加工，并进行切槽、钻、扩、铰孔等工作，而近年来研制出的数控车削中心和数控车铣中心，使得在一次装夹中可以完成更多得加工工序，提高了加工质量和生产效率，因此特别适宜复杂形状的回转体零件的加工。
4.1.2数控车床的组成数控车床由床身、主轴箱、刀架进给系统、冷却润滑系统及数控系统组成。
与普通车床所不同的是数控车床的进给系统与普通车床有质的区别，它没有传统的走刀箱溜板箱和挂轮架，而是直接用伺服电机或步进电机通过滚珠丝杠驱动溜板和刀具，实现进给运动。
数控系统由NC单元及输入输出模块，操作面板组成。
1.数控车床的机械构成从机械结构上看，数控车床还没有脱离普通车床的结构形式，即由床身、主轴箱、刀架进给系统，液压、冷却、润滑系统等部分组成。
与普通车床所不同的是数控车床的进给系统与普通车床有质的区别，它没有传统的走刀箱、溜板箱和挂轮架，而是直接用伺服电机通过滚珠丝杠驱动溜板和刀具，实现运动，因而大大简化了进给系统的结构。
由于要实现CNC，因此，数控车床要有CNC装置电器控制和CRT操作面板。
图4-1所示为数控车床构成的各部分及其名称。
图4-1数控车床的构成(1)主轴箱图4-2为数控车床主轴箱的构造，主轴伺服电机的旋转通过皮带轮送刀主轴箱内的变速齿轮，以此来确定主轴的特定转速。
在主轴箱的前后装有夹紧卡盘，可将工件装夹在此。
图4-2数控车床主轴箱的构造(2)主轴伺服电机主轴伺服电机有交流和直流。
直流伺服电机可靠性高，容易在宽范围内控制转矩和速度，因此被广泛使用，然而，近年来小型、高速度、更可靠的交流伺服电机作为电机控制技术的发展成果越来越多地被人们利用起来。
(3)夹紧装置这套装置通过液压自动控制卡爪的开/合。
(4)往复拖板在往复拖板上装有刀架，刀具可以通过拖板实现主轴的方向定位和移动，从而同Z轴伺服电机共同完成长度方向的切削。
数控车床编程与操作
数控车床编程与操作数控车床编程与操作是现代制造业中重要的一环，它广泛应用于金属材料的加工和制造过程中。
它的主要特点是采用数字化编程和自动化操作，使得加工过程更加精确和高效。
本文将详细介绍数控车床编程和操作的基本原理与方法。
一、数控车床编程原理数控车床编程是利用计算机软件编写加工程序，通过数控系统将程序转换成机床能够识别和执行的指令。
编程的核心是指定加工路径和加工参数，并通过数学模型计算出各个点的坐标，然后将这些坐标转换成机床控制系统可以识别的指令。
数控车床编程通常分为手动编程和自动编程两种方式。
手动编程是指根据工件的几何图形和加工要求，通过输入机床控制系统的指令完成编程过程。
自动编程是通过CAD/CAM软件生成机床控制系统所需的加工程序，直接加载到机床的数控系统中。
自动编程相对简单便捷，适用于大批量和重复性加工，而手动编程适用于小批量和个性化加工。
1.工件的几何形状和尺寸需求；2.加工工序和工艺要求；3.数控工件坐标系的建立；4.切削工具的选择和参数设定。
二、数控车床编程方法1.绝对值编程：以工件坐标系的原点为基准，确定工件上各加工点的坐标值。
编写程序时，需同时写出运动过程中的各个点的坐标值。
2.相对值编程：以加工起点为基准，确定各加工点的相对坐标。
编写程序时，只需写出运动路径中相邻点之间的距离和方向，以及第一个点的坐标值。
无论采用绝对值编程还是相对值编程，都需要事先构建一个工件坐标系或参考坐标系。
常用的坐标系有四种，分别是点坐标系、线坐标系、圆坐标系和极坐标系。
不同的坐标系适用于不同的工件和加工要求，在编程时需要根据具体情况做出选择。
三、数控车床操作方法1.设备准备：启动数控系统，检查设备是否正常运行，确保各个部件工作正常，如润滑系统、刀库等。
同时对于切削刀具、刀柄、夹具等进行检查和更换，确保设备具备正常生产条件。
2.加工准备：根据工件图纸和加工要求，选择合适的夹具和刀具，并进行安装和调整。
检查加工过程中可能出现的问题，如夹紧力、切削力、冷却液等。
《数控车床编程与操作》课程标准
《数控车床编程与操作》课程标准《数控车床编程与操作》是数控技术专业核心课程、专业必修课程。
通过项目式方式，采取理实一体化方法，培养学生的数控车床操作,编程能力,熟悉数控机床的组成,工作原理和分类方法.掌握数控车床编程的步骤,方法,特点及应用场合.培养学生工作执行,工作组织,团队协作等能力。
三、设计思路1.以职业工作过程构建课程学习领域按数控机床操作工的制订工艺方案-零件编程操作加工-工件检验等工作过程确定行动领域,根据行动领域确定零件的数控编程,学习情境设计遵循从易到难,从简单到复杂的原则。
2课程设计理念与思想设计理念：课程贯彻校企合作,工学结合的职业教育课程理念.课程的项目源自格特拉克公司的产品加工。
3设计思路①在教学过程中，以“数控加工技术应用与操作能力的培养”为主线，以应用为目的，专业知识教学以“必需”和“够用”为度。
在训练中应以培养学生的综合运用知识和技能的能力为主，把进行全面的素质教育作为教学活动开展的基础，注重提高学生的实践能力和岗位就业竞争能力。
②采用理论实践一体化教学法和项目教学法；结合数控车床编程模拟操作软件辅助教学，使编程、仿真、加工一体化，以提高训练效率和安全性；结合中级数控车床操作工职业资格标准进行教学与强化训练。
③通过学生合作教学项目，培养团队合作精神.在教学中注重品质控制和质量管理方面素质养成与提高。
四、课程培养目标（-）专业能力培养目标1.掌握数控车床操作、编程、维护和保养技术，能处理一般的报警故障。
2.能看懂零件图和部件装配图，根据零件件的技术要求，制定一般零件的加工工艺规程。
3.能熟练使用工、夹具和测量仪器，对工件精度进行检测和调整。
4.熟练掌握数控车床的操作方法和步骤，能正确操作机床完成各种零件的加工。
5.掌握在工件加工过程中，对工件质量进行分析，分析产生误差、废品的原因，寻求解决方法。
6.能独立完成中等复杂程度工件的编程与加工。
（二）方法能力培养目标1.培养学生必要的政治素质。
数控车床编程与操作教案
一、教案基本信息1. 课程名称：数控车床编程与操作2. 课时安排：本章共安排4课时，每课时45分钟3. 教学目标：使学生了解数控车床编程与操作的基本知识，掌握数控车床编程的基本方法，学会操作数控车床进行零件加工。
二、教学内容与步骤1. 数控车床概述1.1 数控车床的定义与作用1.2 数控车床的分类与结构1.3 数控车床的加工特点及优势2. 数控车床编程基础2.1 数控编程的基本概念2.2 数控编程的基本指令2.3 数控编程的常用功能指令3. 数控车床编程实例3.1 轴类零件编程实例3.2 螺纹零件编程实例3.3 异形零件编程实例4. 数控车床操作与维护4.1 数控车床的操作步骤4.2 数控车床的操作面板及功能4.3 数控车床的日常维护与保养三、教学方法与手段1. 讲授法：讲解数控车床的基本概念、编程指令及操作步骤。
2. 示教法：演示数控车床编程与操作的过程，让学生直观地了解操作方法。
3. 实践法：安排学生在数控车床上进行实际操作，巩固所学知识。
四、教学评价1. 课堂提问：检查学生对数控车床编程与操作的基本知识的掌握情况。
2. 编程练习：评估学生运用所学知识进行数控编程的能力。
3. 操作考核：评价学生操作数控车床的实际操作能力。
五、教学资源1. 教材：数控车床编程与操作教材。
2. 数控车床：用于实践操作的教学设备。
3. 教学软件：数控仿真软件，用于模拟数控车床的操作与编程。
4. 课件：制作教学课件，辅助讲解与展示。
六、教学内容与步骤（续）5. 复杂零件编程与加工5.1 分析复杂零件的加工工艺5.2 编写复杂零件的数控程序5.3 执行复杂零件的加工操作6. 数控车床自动编程6.1 自动编程的概念与方法6.2 常用的自动编程软件介绍6.3 自动编程在实际加工中的应用七、教学方法与手段（续）4. 小组讨论法：针对复杂零件的加工工艺及编程展开讨论，促进学生相互学习与交流。
5. 案例分析法：分析实际加工中的案例，让学生了解数控车床编程与操作在工程应用中的重要性。
数控车床编程与操作电子书
G00快速定位G01主轴直线切削G02主轴顺时针圆壶切削G03主轴逆时针圆壶切削G04 暂停G04 X4 主轴暂停4秒G10 资料预设G28原点复归G28 U0W0 ;U轴和W轴复归G41 刀尖左侧半径补偿G42 刀尖右侧半径补偿G40 取消G97 以转速进给G98 以时间进给G73 循环G80取消循环G10 00 数据设置模态G11 00 数据设置取消模态G17 16 XY平面选择模态G18 16 ZX平面选择模态G19 16 YZ平面选择模态G20 06 英制模态G21 06 米制模态G22 09 行程检查开关打开模态G23 09 行程检查开关关闭模态G25 08 主轴速度波动检查打开模态G26 08 主轴速度波动检查关闭模态G27 00 参考点返回检查非模态G28 00 参考点返回非模态G31 00 跳步功能非模态G40 07 刀具半径补偿取消模态G41 07 刀具半径左补偿模态G42 07 刀具半径右补偿模态G43 17 刀具半径正补偿模态G44 17 刀具半径负补偿模态G49 17 刀具长度补偿取消模态G52 00 局部坐标系设置非模态G53 00 机床坐标系设置非模态G54 14 第一工件坐标系设置模态G55 14 第二工件坐标系设置模态G59 14 第六工件坐标系设置模态G65 00 宏程序调用模态G66 12 宏程序调用模态模态G67 12 宏程序调用取消模态G73 01 高速深孔钻孔循环非模态G74 01 左旋攻螺纹循环非模态G76 01 精镗循环非模态G80 10 固定循环注销模态G81 10 钻孔循环模态G82 10 钻孔循环模态G83 10 深孔钻孔循环模态G84 10 攻螺纹循环模态G85 10 粗镗循环模态G86 10 镗孔循环模态G87 10 背镗循环模态G89 10 镗孔循环模态G90 01 绝对尺寸模态G91 01 增量尺寸模态G92 01 工件坐标原点设置模态【用直径依次递增的回转零件的车削】G71 U W RG71 P Q U W FU: 每次进刀的背吃刀量W:一般不用,或很少用R:退刀量P: 指定循环指令的启开始程序行Q:指定循环指令的终止始程序行U: X方向上的精车余量W: Z方向上的精车余量F: 循环粗车的进给速度【带凹槽,即外圆尺寸时大时小的回转工件】G73 U W RG73 P Q U W FU: 零件的最大直径与最小直径之差,再除以2W:一般不用,或很少用R:循环次数,一般视材料而定,用U除以背吃刀量P: 指定循环指令的启开始程序行Q:指定循环指令的终止始程序行U: X方向上的精车余量W: Z方向上的精车余量F: 循环粗车的进给速度【螺纹车削】G92 X Z R FX:每次车削时的X值Z:螺纹的车削长度R:车学锥螺纹时,小径直径减去大经直径除以2,一般情况下为负数F:螺纹的螺距值。
数控车床编程和操作
数控车床编程和操作数控车床是一种通过计算机程序控制工件的加工工具的机床。
数控车床具有高效、精确和灵活等优点，被广泛应用于各个行业的制造过程中。
本文将介绍数控车床的编程原理和操作方法。
一、数控车床编程原理1.运动指令：运动指令用于控制工件在车削过程中的运动轨迹。
常见的运动指令包括直线插补指令、圆弧插补指令、螺旋线插补指令等。
这些指令可以控制工件的进给速度、加工路径和车刀的切割量等。
2.刀具补偿指令：刀具补偿指令用于调整刀具的轨迹，以保证工件的尺寸精度。
通常采用刀尖半径补偿和刀具长度补偿来实现。
通过设定刀具补偿值，可以实现切削位置的微调，提高加工的准确性。
3.经济指令：经济指令主要用于优化加工过程，减少加工时间和机床的空转时间。
常见的经济指令包括快速定位指令、单段加工指令和插接指令等。
这些指令可以在保证加工质量的前提下，尽可能地减少非加工时间，提高生产效率。
二、数控车床编程方法1.手动编程：手动编程是指工人根据技术图纸和加工要求，通过手动输入指令的方式完成编程。
手动编程的优点是灵活性高，能够根据实际情况进行调整。
但手动编程需要编程人员具备较高的技术水平，编程速度较慢。
2.自动编程：自动编程是指通过专门的数控编程软件自动生成数控程序的过程。
自动编程的优点是编程速度快，准确度高。
自动编程可以根据不同的刀具和工艺要求生成相应的程序代码，简化编程人员的工作。
三、数控车床操作方法数控车床的操作方法主要包括准备工作、开机操作、程序加载、设备调整和加工过程控制等。
1.准备工作：在进行数控车床加工之前，需要准备好加工所需的工件、刀具、量具和夹具等。
检查工件和刀具的尺寸是否符合要求，并进行合理的装夹。
2.开机操作：数控车床的开机操作包括打开主电源开关和操作控制面板开关。
开机后，通过系统自检和设备初始化，确保设备正常运转。
3.程序加载：将编写好的数控程序通过U盘、网络或其他方式加载到数控系统中。
选择加载的程序，并进行参数的设定。
数控车床操作与编程
对刀点是工件坐标系与机床坐标系之间的联系点，对刀的 目的是把工件原点在机床坐标系中的坐标值告诉数控系统。 9、工件坐标系设置方法（对刀）
1）T指令建立工件坐标系
2）G50指令建立工件坐标系
3）G54~G59设置工件零点
% O0001； N10 T0101; N20 M03 S600 F0.1 ; N30 M08; N40 G00 X40 Z2; N50 G01 Z-20; N60 X46; N70 Z-50; N80 X50; N90 Z-110; N100 X55; N110 G00 X200 Z100 ; N120 M09; N130 M30; %
6、辅助功能M
M功能字
M02 M03 M04 M05 M06 M07 M08 M09 M30 M98 M99
含义
程序结束 主轴顺时针旋转 （正转） 主轴逆时针旋转 （反转） 主轴旋转停止 换刀 2号冷却液开 （气体） 1号冷却液开 （液体） 冷却液关 程序结束并返回开始处 调用子程序 返回子程序
7、刀具功能T 格式：T□ □□ □ T后的前两位表示刀具号，后两位为刀具补偿号。 例如：T0303表示选用3号刀，开3号刀补。 T0300表示撤销3号刀的刀补。 8、工件坐标系在机床坐标系的位置
4、进给功能F 功能：指定刀具相对于工件的进给速度，它有每转进给和 每分钟进给两种指令模式：
1）每转进给模式G99 格式：G99 F~ 主轴转一转，刀具的进给量。FANUC系统默认此方式。 2）每分钟进给模式G98 格式：G98 F~ 刀具每分钟的进给量。广州数控默认此方式。 Fmm/min=Fmm/r X n 例如： G99 F0.2 表示进给量0.2mm/r G98 F100 表示进给量100mm/min
数控车床编程与操作教案
数控车床编程与操作教案第一章：数控车床概述1.1 数控车床的定义与发展1.2 数控车床的组成与结构1.3 数控车床的工作原理1.4 数控车床的分类与特点第二章：数控车床编程基础2.1 数控编程的基本概念2.2 数控编程的坐标系2.3 数控编程的指令系统2.4 数控编程的程序结构与编写方法第三章：数控车床的基本操作3.1 数控车床的开机与关机操作3.2 数控车床的对刀与找正3.3 数控车床的加工参数设置3.4 数控车床的手动与自动运行控制第四章：数控车床的刀具补偿与夹具调整4.1 刀具补偿的概念与作用4.2 刀具补偿的设置与调整4.3 夹具的作用与分类4.4 夹具的安装与调整方法第五章：数控车床的常见故障与维修5.1 数控车床故障的原因与分类5.2 数控车床故障的诊断与排除方法5.3 数控车床主要部件的维修与保养5.4 数控车床的安全操作与事故预防第六章：数控车床编程实例6.1 轴类零件的编程与加工6.2 螺纹类零件的编程与加工6.3 异形零件的编程与加工6.4 复杂零件的编程与加工策略第七章：数控车床高级编程技术7.1 子程序与宏程序的编写与应用7.2 用户坐标系与参数编程7.3 刀具路径的优化与仿真7.4 高速数控车床编程与加工技术第八章：数控车床操作员技能提升8.1 数控车床操作员的岗位职责与要求8.2 操作员的安全操作与规范8.3 数控车床的日常维护与保养8.4 操作员技能提升的培训与考核第九章：数控车床编程与操作的安全生产9.1 安全生产的重要性与基本要求9.2 数控车床的安全操作规程9.3 数控车床的安全防护装置与措施9.4 数控车床事故的预防与处理第十章：综合训练与实操考核10.1 数控车床编程与操作的综合训练项目10.2 实操考核的内容与标准10.3 实操考核的评分与结果分析10.4 实操考核后的总结与反馈重点解析本文主要介绍了数控车床编程与操作的教案，分为十个章节。
重点内容如下：一、数控车床的定义与发展、组成与结构、工作原理以及分类与特点。
数控车床编程与操作实训教程
数控车床编程与操作实训教程
一、概述
数控车床是一种通过预先设定的程序控制刀具移动的机床，可以实现高精度、高效率的加工。
本教程旨在介绍数控车床的基本编程与操作方法，帮助初学者快速掌握相关技能。
二、数控车床基本原理
数控车床通过计算机控制系统，根据预先设定的加工程序，控制主轴、刀具和工件的运动，实现加工目的。
其主要组成部分包括机床本体、控制系统、执行机构等。
三、数控编程基础
1. G代码与M代码
•G代码：用于控制刀具路径的代码，例如G00、G01等。
•M代码：用于控制机床辅助功能的代码，例如M03表示主轴正转。
2. 常用指令
常用的G代码指令包括：G00（快速定位）、G01（线性插补）、G02（圆弧插补）等；常用的M代码指令包括：M03（主轴正转）、M08（冷却液开启）等。
四、数控车床操作实践
1. 程序编辑
1.编写加工程序，包括刀具路径、切削速度、进给速度等参数。
2.载入程序到数控车床控制系统。
2. 车床操作
1.启动数控车床控制系统。
2.设置工作坐标系和刀具偏置等参数。
3.手动调节刀具位置，进行工件定位。
4.运行加工程序，观察加工过程。
五、注意事项
1.在操作数控车床时，注意安全第一，穿戴好防护设备。
2.在编写加工程序时，需仔细核对参数，避免错误引起意外。
3.在车床操作过程中，保持注意力集中，及时处理异常情况。
六、结语
通过本教程的学习，相信读者对数控车床编程与操作有了更深入的了解。
继续实践与学习，不断提升技能水平，掌握更多数控车床的应用技巧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-----精品文档------
第二章 数控车床简介
第三节 数控车床刀具
数控车床刀具的类型
-----精品文档------
第二章 数控车床简介
第三节 数控车床刀具
数控车床常用的刀具结构形式
整体式 焊接式 机夹式 可转位式
-----精品文档------
第二章 数控车床简介
第三节 数控车床刀具
数控车床刀具的材料
-----精品文档------
第二章 数控车床简介
第四节 数控刀具 的切削用量的选择
切削用量的选择原则
-----精品文档------
第一章 数控机床简介
第三节 数控机床的基本组成和工作原理
数控机床的基本组成
-----精品文档------
第一章 数控机床简介
第三节 数控机床的基本组成和工作原理
数控机床的工作原理
通过数控装置的插补软件或插补运算器，把要 求的轨迹用以“最小移动单位”为单位的等效 折线进行拟合，并找出最接近理论轨迹的拟合 折线。简单说来，就是以无数的小折线模拟出 斜线和曲线。
第二章 数控车床简介
第一节 数控车床的结构和分类
数控车床的分类
1.按车床主轴位置分类 卧式数控车床 立式数控车床
2.按加工零件的基本类型分类 卡盘式数控车床 顶尖式数控车床
3.按刀架数量分类 单刀架数控车床 双刀架数控车床
4.按功能分类 经济型数控车床 普通数控车床 车削加工中心
-----精品文档------
切削用量各要素的选择方法
1.背吃刀量的选择 根据工件的加工余量确定。 2.进给量和进给速度的选择 主要根据零件的加工精度和表面粗糙度要求以
及刀具和工件材料来选择。 3.切削速度的选择 主要考虑刀具和工件的材料以及切削加工的经济性。必
须保证刀具的经济使用寿命。同时切削负荷不能超过机床的额定功率。
-----精品文档------
-----精品文档------
第一章 数控机床简介
第四节 数控机床的特点
加工精度高 机床的柔性强 自动化程度高，劳动强度低 生产率高 良好的经济效益 有利于现代化管理
-节 数控车床的结构和分类
数控车床的结构
-----精品文档------
第二章 数控车床简介
第五节 切削液
切削液的分类
1.油基切削液 矿物油 动植物油 普通复合切削液 极压切削油
2.水基切削液 乳化液 合成切削液 半合成切削液
切削液的作用与性能
1.冷却作用 2.润滑作用 3.清洗作用 4.防锈作用
-----精品文档------
第三章 数控车床编程
从零件图样到编制零件加工程 序和制作控制介质的全过程，称之 为加工程序编制。
数控机床的历史
1.数控（NC）阶段（1952～1970年） 2.计算机数控（CNC）阶段（1970年～现在）
数控未来发展的趋势
1. 继续向开放式、基于PC的第六代方向发展 2. 向高速化和高精度化发展 3. 向智能化方向发展
① 应用自适应控制技术 ② 引入专家系统指导加工 ③ 引入故障诊断专家系统 ④ 智能化数字伺服驱动装置
-----精品文档------
第三章 数控车床编程
第一节 数控机床编程的必要知识点
进给速度
用F表示刀具中心运动时的进给速度。由地址码F和后面若干位 数字构成。进给率的单位是直线进给率mm/min，还是旋转进给率 mm/r，取决于每个系统所采用的进给速度的指定方法。
-----精品文档------
第三章 数控车床编程
第二章 数控车床简介
第二节 数控车床的特点
从加工对象看，数控车床具有以下特点
1.精度要求高的零件 2.表面粗糙度好的回转体零件 3.轮廓形状复杂的零件带 4.一些特殊类型螺纹的零件 5.超精密、超低表面粗糙度的零件
-----精品文档------
第二章 数控车床简介
第二节 数控车床的特点
与结构和工作特点看，数控车床具有以下特点
数控车床编程与操作
主编
-----精品文档------
目录
第一章 数控机床简介 第二章 数控车床简介 第三章 数控车床编程 第四章 数控车床加工工艺 第五章 典型数控车床零件加工工艺与编程 第六章 FANUC数控车床操作
-----精品文档------
第一章 数控机床简介
第一节 数控机床概述
数控机床：凡是用数字化的代码把零件加 工过程中的各种操作和步骤以及刀具与工 件之间的相对位移量记录在介质上，送入 计算机或数控系统，经过译码运算、处理， 控制机床的刀具与工件的相对运动，加工 出所需的零件，此类机床统称为数控机床。
-----精品文档------
第一章 数控机床简介
第二节 数控机床的历史和未来趋势
1.粗加工时切削用量的选择原则
首先选取尽可能大的背吃刀量；其次要根据机床动力和刚性的限制条件等， 选取尽可能大的进给量；最后根据刀具耐用度确定最佳切削速度： 2.精加工时切削用量的选择原则
首先根据粗加工后的余量确定背吃刀量；其次根据已加工表面的粗糙度要求， 选取较小的进给量；最后在保证刀具耐用度的前提下．尽可能选取较高的切削速 度。
编程者（程序员或数控车床操 作者）根据零件图样和工艺文件的 要求，编制出可在数控机床上运行 以完成规定加工任务的一系列指令 的过程。
-----精品文档------
第三章 数控车床编程
第一节 数控机床编程的必要知识点
数控车床的坐标系和点
数控车床的坐标系分为机床坐标和工件坐标系（编程坐标系） 两种。无论哪种坐标系，都规定与机床主轴轴线平行的方向为Z轴 方向。刀具远离工件的方向为Z轴方向，即从卡盘中心至尾座顶尖 中心的方向为正方向。X轴位于水平面内，且垂直于主轴轴线方向， 刀具远离主轴轴线的方向为X轴的正方向。
第一节 数控机床编程的必要知识点
常用的辅助功能
-----精品文档------
第三章 数控车床编程
第二节 坐标点的寻找
由于数控车床加工的工件为回转体零件，所以在求X方向的坐标
值是必须按照直径值去计算。
-----精品文档------
第三章 数控车床编程
