计量基础知识(培训教材)
计量知识培训教材
计量基础知识培训教材一．计量的一般概念及内容1．量：可以定性区别并能定量确定的现象或物体的属性，如酒的香味只能定性确定，而没有办法进行测定，所以不是量，假如以后有办法能够测定，这种属性也就是量了。
2．量值：定量确定某个量大小的值称为量值。
量值是数值和计量单位的乘积。
由于单位不同，同一物体的某一属性可以有不同的量值，但量本身的大小并未变化。
3．测量：为确定被测对象的量值而进行的实验过程，如果被测的不是一个量，不叫测量，如评酒。
若得到的结果不是一个量值，也不叫测量，如得到的数据无单位。
4．计量：保证单位统一、量值准确一致的测量称为计量。
计量有三个特性：统一、准确、法制。
所以，计量的工作有：单位制的统一，基准、标准的建立，量值传递，计量监督管理、测量方法及手段的研究等。
5．计量基准、计量标准、工作用计量器具：通俗的理解，国家计量基准就是国家法定的统一全国量值的最高依据，量值传递体系：国家计量基准——副基准——工作基准——计量标准——工作用计量器具。
计量标准是“按国家规定的准确度等级，作为检定依据用的计量器具或物质”。
其目的是将基准所复现的单位量值通过检定逐级传递到工作用计量器具，从而确保工作用计量器具量值的准确和一致，以保证国民经济各部门所进行的测量达到统一。
6．计量检定：为评定计量器具的计量性能（如准确度、稳定度、灵敏度），并确定其是否合格所进行的全部工作。
是否合格表示了检定的结论和计量器具具有的真正价值。
具有以下特点：检定的对象是计量器具；检定的目的是确保量值统一、量值的溯源性；检定的结论是要确定该计量器具是否合格、即新制的可否出厂，使用中的可否使用；具有法制性。
7．计量检定系统：国家每建立一种计量基准，应制定一个相应的计量检定系统。
为了保证量值的准确传递，计量部门以技术文件的形式，对量值传递的程序、以及用于检定和被检定的计量器具的类型、名称、测量范围、准确度和检定方法等，作出明确具体的规定。
8．计量检定规程：具体检定某一计量器具时作为检定依据用的国家法定的技术文件。
计量基础知识培训教材(最新)
需知：随机误差和系统误差是两个性质不同的量，随机误差用标准偏差表示，系统误差用可能产生的最大误差表示。
——偏差：某值与参考值之差值。 偏差=修正值=-误差 —修正值:用代数方法与未修正测量结果相加，以补偿其系统误差的值。 —修正因子：为补偿系统误差而与未修正测量结果相乘的数字因子。 ——粗大误差：明显超出统计规律预期值的误差。（即异常因素引起的误差） 原因：错误读数、测量器具使用不当、环境突然干扰等(不包含仪器重复性本身影响)。
三、计量学专业划分发展情况
计量专业划为十大类。分别为: ——几何量计量 ——热学计量 ——力学计量 ——电磁学计量 ——无线电电子学计量 ——化学计量 ——时间频率计量 ——电离辐射计量 ——光学计量 ——声学计量
——现场测量：在研制、生产或使用的实际场地中对被测对象直接进行的测量。 ——在线测量：对在生产线上或位于主机原位中的被测对象进行的测量。 注：又称联机测量或原位测量。
二、有关误差的术语
——（测量）误差：测量结果与被测量的真值之差 1、（测量）误差=随机误差+系统误差 2、绝对误差=测量结果 －真值 （按约定真值） 3、相对误差=绝对误差/真值 如：三只0.1级电阻串联，合成电阻最大相对误差±0.1%。 4、误差分析中，考虑误差来源要求不遗漏、不重复、不混入不应有的成分。 5、给出某点的误差不应带正负号，不是一个区间。MPE为最大允许误差带“±”号。
计量基础知识培训教材(最新)
引言概述：正文内容：
一、测量的基本要素
1.1物理量的概念和分类
1.2计量单位和国际单位制
1.3基本测量方法
1.4比较测量和直接测量的区别
1.5重复性和准确性的概念及其关系
二、测量误差与不确定度评定
2.1误差的来源和分类
2.2随机误差和系统误差
2.3误差的表示方法
2.4不确定度的概念和表达方式
2.5不确定度的评定方法及其应用
三、测量仪器与设备
3.1测量仪器的分类和特点
3.2仪器的精度和准确度
3.3校准和检验的基本原理
3.4仪器的操作和维护
3.5仪器的故障排除和修复
四、常见计量方法
4.1直接计量和间接计量
4.2比较法、分析法和计算法的应用
4.3标准物质的制备和应用
4.4校正曲线的绘制和应用
4.5统计方法在计量中的应用
五、ISO9001质量管理体系中的计量要求
5.1ISO9001质量管理体系的基本要求5.2计量管理的重要性和目标
5.3计量管理体系的建立和实施
5.4计量设备的控制和管理
5.5内部和外部质量审核的计量要求
总结：。
计量基础知识(培训教材).pptx
• 量值的准确一致，不仅要有一定的技术能力和技术手段，而且还要有 一定的法律、法规做保障，这是计量的社会性所决定的，特别是关系 到国计民生，对人民生活有直接影响的计量必须有法制来保障，否则 量值传递达不到一致性。
12
第二章：计量学的分类
计量学包括的专业很多，应用十分广泛， 目前大体上分为10大类
高温计量：其范围为（6000~630）℃，用于炼焦、炼铁、轧量：超过6000℃为高温，主要用于国防和科研，如测量炸弹爆
炸、火箭发射时的温度测量等。
15
计量学
3、力学计量
力学计量是一个大类，内容极为广泛，它包 括质量计量、容量计量、密度计量、力值计量、 硬度计量、压力计量、真空计量等。其中质量 计量划分为大质量：20kg以上，中质量： 1g~20kg，小质量：1g以下。
量：现象、物体或物质的可以定性区别和定量确定的属性。计量学中的
量都是指可以测量的量；一般意义的量，如长度、温度、电流；特定 的量，如某根木棒的长度通过某条导线的电流。可以直接相互比较并 按大小排序的量称为同种量，若干同种量合在一起可称为同类量，如 功、热能；厚度、周长等
量制：彼此间存在确定关系的一组量。
7
计量的分类
➢ 科学计量：科学计量是指基础性、探索性、先行性的计量科学研
究。例如关于计量单位和单位制、计量基准与标准、物理常数、测量 误差、测量不确定度与数据处理等。
➢ 工程计量：也称工业计量，是指各种工程、工业企业中的应用计
量。例如有关能源或材料的消耗、工艺流程的监控以及产品质量与性 能的测试等。
以部分人体、动物的丝毛、植物果实等为基准
➢ 经典计量阶段.ppt
1875年“米制公约”的签订开始，以宏观器具为基准
计量基础知识培训ppt课件
REPORTING
计量管理的基本概念与原则
计量管理定义
通过科学、技术和法制手段，对 测量活动进行组织、协调、控制 和监督，确保测量数据准确可靠
的过程。
计量管理原则
公正性、科学性、法制性和统一性。
计量管理目标
实现测量过程的有效控制，保障测 量数据的准确可靠，为国民经济和 社会发展提供计量技术支撑。
我国法定计量单位包括国际单位制的基本单位、国际单位制的辅助单位、国际单位制中具有 专门名称的导出单位、国家选定的非国际单位制单位、由以上单位构成的组合形式的单位、 词头以及法定计量单位在构成组合形式时的书写规则等。
我国法定计量单位的特点
我国法定计量单位具有法制性、科学性、实用性和先进性等特点，其使用受到国家法律的保 障和监督。
微型化
随着微电子技术和纳米技术的发展，计量技术将实现微型化，使得测 量设备更加便携、易于使用。
网络化
未来计量技术将实现网络化，能够实现远程测量和数据共享，提高测 量效率和便捷性。
2023
REPORTING
THANKS
感谢观看
2023
PART 03
计量器具与测量原理
REPORTING
计量器具的分类与特点
长度计量器具
卡尺、千分尺、测微仪等，用于 测量物体的尺寸和形状。
质量计量器具
天平、砝码、电子秤等，用于测 量物体的质量。
时间频率计量器具
秒表、计时器、频率计等，用于 测量时间和频率。
电磁学计量器具
电流表、电压表、电阻箱等，用 于测量电流、电压和电阻。
计量单位的分类
基本单位和导出单位。基本单位包括长度、质量、时间、电流、 热力学温度、物质的量和发光强度等七个基本物理量的单位； 导出单位是由基本单位通过定义、定律或一定的关系式推导出 来的单位。

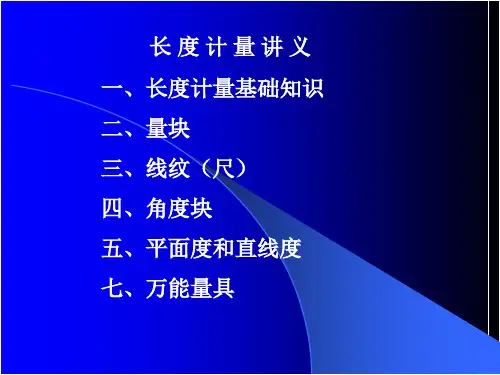

长度计量ppt课件培训教材_图文
（二）常用的几种测量方法
1、光隙法
P8-11
2、技术光波干涉法
3、配对法
4、排列互比法
测量方法的选择
对计量器具的检定和对工件的测量 是确定计量器具和工件是否合格的重要 手段。合理地选择测量方法是保证量值 的正确传递、保证产品质量、提高经济 效益的重要措施。选择正确的测量方法 要坚持以下原则。
P13-15
二、量块
P24
量块是高准确度的端面量具。用最简单
的几何形状设计、最有利于加工出精确的 尺寸，常作为其他计量器具的标准，检定 其他长度计量器具、量具、量规的示值误 差，对精密机械零件进行测量，对精密机 床、夹具在加工中定位。
（一）量块的级和等
P26
量块的级和等是量块生产、检定和使用
中应掌握的重要概念。在量块生产时，应 使用级的概念，即量块制造者应按照各级 量块的技术要求制造不同准确度级别的量 块，并在量块出厂时注明其级别。而在量 块检定时使用等的概念，即按照量块的测 量不确定度和其它技术要求为被检量块定 等，并在出具的量块检定证书上标明其等 别。
换器的按顺序的排列称为测量链，测量信 息信号的每一个转换称测量链的环节，每 一个环节又有若干构件组成，各环节不可 避免的会引入误差，环节越多，误差因素 越多，不利于提高测量准确度，为保证一 定的准确度，应尽可能减少环节，即最短 测量链原则。
4、封闭原则
在测量中如能满足封闭原则，则其间隔 误差总和为零。封闭原则是角度计量的基 本原则不仅可使其总的累程误差为零，而 且创造了计量器具自捡的条件。使角度量 值的传递大大简化。
2、最小变形原则
P4
为使测量结果准确可靠，在测量中尽可
能做到使各种原因引起的变形为最小。此 原则是计量器具制造者必须考虑的基本原 则，主要在以下几方面：
计量基础知识培训课件
商业计量
总结词
商业计量是指在商业贸易中使用的测量技术，涉及到商品的 质量、数量、度量衡等，是保障商业贸易公平、公正的重要 手段。
详细描述
商业计量涉及到商品的质量检测、度量衡的统一和标准化， 以及各种商业贸易中使用的测量设备的准确性和可靠性。商 业计量还涉及到贸易结算的计量数据管理，以确保贸易双方 的权益得到保障。
计量标准与标准物质
计量标准是指经国家权威机构批 准，用于统一量值的标准设备或
测量仪器。
标准物质是指具有确定化学成分 、物理特性和生物活性的物质， 用于校准计量器具、评估测量准
确度和保证测量一致性。
计量标准和标准物质是保证量值 准确可靠的重要手段，对于维护 国家利益和社会公共利益具有重
要作用。
计量认证与认可
工业计量
总结词
工业计量是指在工业生产过程中对各种参数进行测量的技术，是保障工业生产安全、稳定、高效的重要手段。
详细描述
工业计量涉及的参数包括温度、压力、流量、物位、重量等，通过对这些参数的准确测量，可以确保生产过程的 稳定性和产品质量的一致性。工业计量还涉及到各种测量仪表和设备的选用、校准和维护，以确保测量数据的准 确性和可靠性。
03
计量误差与不确定度
计量误差
分类
根据误差的性质和来源，计量误 差可分为系统误差、随机误差和 过失误差。
系统误差
由于测量设备本身的不完善、环
境因素的变化以及操作方法的偏 差等因素引起的误差，具有重复
性和规律性。
随机误差
由于随机因素引起的误差，具有 无规律性，每次测量的结果都可 能不同。
定义
计量误差是由于测量设备、环境 、操作方法等因素引起的测量结 果与真实值之间的差异。
基本技能培训教材-计量篇
基本技能培训教材-计量篇本篇教材将为您介绍与计量有关的基本技能。
在现代社会中，计量是一项不可或缺的技能，涉及到各个行业和领域。
无论是家庭生活中的食物配料，还是工作场所中的生产质量控制，都需要准确的计量技能来确保准确性和可靠性。
本教材将涵盖计量的基本原理、常见单位、测量工具和实际应用等内容。
计量的基本原理计量是通过测量、比较和评估来获得准确的数量信息的过程。
在计量中，准确性、可追溯性和一致性是至关重要的原则。
准确性意味着测量结果与真实值非常接近；可追溯性要求测量结果可以追溯到国际标准；一致性要求在不同条件下进行测量时获得一致的结果。
理解这些原理是学习计量的基础。
常见计量单位在计量中，我们通常使用国际标准的计量单位来表示数量。
长度的计量单位包括米、厘米、毫米等；质量的计量单位包括千克、克、毫克等；时间的计量单位包括秒、分钟、小时等。
熟练掌握这些单位的换算关系是进行计量工作的基础。
测量工具的使用在实际的计量过程中，我们需要使用各种测量工具来进行准确的测量。
常用的测量工具包括尺子、天平、计时器等。
选择合适的测量工具，并正确使用它们是确保测量结果准确的关键。
计量在实际应用中的重要性计量不仅仅是一项理论性的技能，它在各个领域都有着广泛的应用。
在工程领域，准确的计量可以确保工程项目的质量和安全；在医学领域，精确的计量是药物治疗的基础；在商业领域，准确的计量可以确保交易的公平和合法性。
因此，掌握好计量技能对于个人和社会都是至关重要的。
通过学习本教材，您将掌握基本的计量技能，从而更好地适应现代社会的需求。
希望本教材能够帮助您打下坚实的计量基础，为未来的学习和工作奠定良好的基础。
祝您学习愉快！。
计量基础知识及计量器具的管理培训教材
计量基础知识及计量器具的管理培训教材一、计量基础知识：1、计量的定义：实现单位统一，量值准确可靠的活动。
(注:单位是指国际单位制单位、国家统一的计量单位。
)国际单位制单位：长度米 m 质量千克 kg 时间秒 s 电流安 A 热力学温度开尔文 K 物质的量摩尔 mol 发光强度坎德拉 cd量值：一般由一个数乘以测量单位所表示的特定量的大小。
CMC 国家强制的生产计量器具的标识，可以用来识别计量器具。
2、什么是计量器具？定义：单独地或连同辅助设备一起用以进行测量的器具。
3、计量器具的分类非常广泛目前我公司主要有:电学、长度、力学、温度、衡器等几大类。
4、计量器具的选用：技术和经济，即技术上先进可行，经济上合理。
技术性评价可分为以下几个方面：a、技术性能:（精度、功能及效率等）满足生产过程要求和达到质量控制要求。
b、可靠性：设备稳定性。
c、可维修性：便于检查、维修，零配件通用化和标准化程度高。
d、灵活性：设备适应性、通用性和配套性，能用于多种检测，易于其它设备配套。
e、安全性：不会对操作者造成伤害，不会或很少产生废气和烟尘，尽量选用环保型。
f、低耗能：节能g、其它：操作方便、交货期、售后等。
设备经济性评价是指不仅要考虑设备的价格，还要关注后续的维修、维护及消耗品。
5、检定和校准检定：为了评定计量器具的计量特性（准确度、稳定度、灵敏度等），确定其是否符合法定要求所进行的全部工作。
就是按照计量检定规程的检定步骤，确定计量器具是否符合规定的技术要求，出具证书或加盖检定印记等。
校准：是在规定条件下，为确定计量器具示值误差的一组操作，以便调整仪器或对示值加以修正，校准结果可以给任何标尺上的标记赋值，也可以确定其它计量特征。
两者主要区别：a、检定是对计量器具的计量特性进行全面的评定，而校准主要是确定其示值误差；b、检定要对该器具作出合格与否的结论，具有法制性，而校准并不判断计量器具的合格与否；c、出具的证书不同。
计量基础知识(培训课件)
测量过程中有许多引起不确定度的来源，它们来自以 下几个方面：
（1）对被测量的定义不完整或不完善
（2）实现被测量定义的方法不理想
（3）取样的代表性不够，即被测量的样本不能完全 代表所定义的被测量
（4）对测量过程受环境影响的认识不周全，或对环
境条件的测量与控制不完善
18
计量基础知识
第三节 数学模型
（5）对模拟式仪器的读数存在人为偏差
11
计量基础知识
第一节 基本概念
(4) 测量误差由于真值未知，往往不能准确得到，当 用约定真值代替真值时，可以得到其估计值。测量不确定 度可以由人们根据试验、资料、经验等信息进行评定，从 而可以定量确定。评定方法有A类，B类。
(5) 测量误差按性质分为随机误差和系统误差两类， 按定义随机误差和系统误差都是无穷多次测量情况下的理 想概念。测量不确定度评定时一般不区分其性质。
因此，A类标准不确定度由以观测列频率分布导出的 概率密度函数得到；B类标准不确定度由一个认定的或假 定的概率密度函数得到，此函数基于事件发生的信任度。 两种方式都用已知的概率解释。
结束
29
计量基础知识
第四节 测量不确定度的评定
第四节 测量不确定度的评定
1 标准不确定度的Ａ类评定
对被测量Ｘ，在重复性条件或复现性条件下进行ｎ次
15
计量基础知识
第二节 测量不确定度的评定步骤
5 确定对应于各输入量的标准不确定度分量ui(y)
ui(y)=ciu（xi）=
f xi u( xi )
ci
f xi
是灵敏度系数
6列出不确定度分量汇总表 7将各标准不确定度分量ui(y)合成得到合成标准不确 定度
n
uc(y) ui2 (y) i
交通行业检测人员计量基础知识培训教材提纲
三 计量名词术语
▪ 1 测量和计量 ▪ 2 检定和校准 ▪ 3 误差和偏差 ▪ 4 重复性和复现性 ▪ 5 灵敏度和鉴别力 ▪ 6 分辨力和分度数 ▪ 7 量程和测量范围 ▪ 8 精度和准确度
名词术语
▪ 9 相对误差和引用误差 ▪ 10（测量仪器的）示值误差和最大允许误
差 ▪ 11 稳定性和漂移 ▪ 12 首次检定和后续检定 ▪ 13 计量器具的依法管理和强制检定 ▪ 14 比对试验和能力验证
• 检定 5）依据是检定规程 6）结果给出检定证书， 要给出是否合格的结论
7）需要授权
• 校准 5）依据是校准方法 6）结果给出校准证书或
报告，无需判定合格 与否
7）无需授权，但对外开 展校准要经考核合格
计量校准暂行规定
“”06年
3 误差和偏差
▪ 误差
测量结果减去被测量的 真值
▪ 偏差 一个值减去其参考值
=0.0370≈0.037
▪3数据修约
⑴数据修约的概念
对某一数据，根据保留数位的要求，将多
余的数字进行取舍的过程称为数据修约， 数据修约要按照标准（GB8170-87)规定的 方法进行。
⑵ 数据修约的间隔
修约的间隔一般以
的
形式表示。
k 10n (k 1,2,5)
3数据修约（续）
⑶ 按“1”间隔修约的规则
k xk x
6测量误差的主要来源
• ⑴方法误差 • ⑵器具误差 • ⑶环境误差 • ⑷人员误差
7误差的消除方法
• ⑴系统误差的消除 • 主要方法：加修正值或乘以修正因子 • ⑵随机误差的消除 • 主要方法：做多次重复性或复现性试验区
x / x max
10示值误差和最大允许误差
计量基础知识培训课件完整版
多参数综合计量
03
发展能够同时测量多种物理量的综合计量技术，满足复杂应用
场景下的测量需求。
提高计量水平的措施与建议
加强计量基础设施建设
完善计量标准和溯源体系，提高计量器具的 准确性和可靠性。
加强计量人才队伍建设
培养和引进高素质的计量人才，提高计量队 伍的整体素质和技术水平。
推进计量技术创新
鼓励和支持计量新技术的研发和应用，提升 我国计量技术的国际竞争力。
促进质量管理体 系的完善
计量工作是质量管理体系的 重要组成部分，通过加强计 量管理，可以促进质量管理 体系的完善和优化。同时， 计量工作还可以为质量管理 体系的审核和认证提供必要 的支持和证据。
推动质量改进和 创新
通过对测量数据的分析和挖 掘，可以发现产品或过程中 存在的质量问题和改进空间 ，进而推动质量改进和创新 。这对于提高企业的产品质 量和市场竞争力具有重要意 义。
计量的法律法规
《中华人民共和国计量法》
这是我国计量领域的基本法律，规定了计量的管理体制、计量单位制、计量器具管理、 计量监督等方面的内容。
《中华人民共和国强制检定的工作计量器具检定管理办法》
该办法规定了强制检定的工作计量器具的范围、检定机构、检定周期和检定费用等方面 的内容。
其他相关法规和标准
此外，还有一系列与计量相关的法规和标准，如《国家计量检定规程》、《国家计量技 术规范》等，这些法规和标准共同构成了我国完备的计量法律法规体系。
中世纪计量
中世纪时期，随着贸易和手工业的发展，计量逐渐受到重视。许多城市开始设立公共计量 标准，以确保交易的公平和准确。
现代计量
现代计量科学在17世纪末至18世纪初诞生。随着科学技术的不断进步，计量的精度和范 围都得到了极大的提高。同时，国际计量大会（CGPM）和国际计量委员会（CIPM）的 成立，也为全球范围内的计量单位统一和量值传递提供了组织保障。
计量基础知识培训教材
计量基础知识培训教材
8
我国计量的发展历史
计量在我国已有近5千年的历史。过去，计量在我国称为“度量衡”，其原 义 是关于长度、容量和质量的测量，其主要的计量器具是尺、斗、秤。随着社会 的发展和 科学技术的进步，它的概念和内容也在不断扩展和充实，远远超出 “度量衡”的范畴。计量原本是物理学的一部分，或者说是物理学的一个分支， 现已发展形成一门研究测量理论和实践的综合性学科--计量学。
计量基础知识培训教材
4
计量法的基本内容
1、计量立法宗旨 2、调整范围 3、计量单位制 4、计量器具管理 5、计量监督 6、计量授权 7、计量认证 8、计量纠纷的处理 9、计量法律责任
计量基础知识培训教材
5
我国计量法规体系的构成
我国的计量法规体系由三部分组成：
1、中华人民共和国计量法
2、国务院制定（或批准）的计量行政法规和省、直辖市、 自治区人大常委会制定的地方计量法规
计量基础知识
计量基础知识培训教材
1
计量基础知识
概述
计
计量学的分类
量
基
计量单位制
础
知
计量器具及其分类
识
检定、校准与测试
计量基础知识培训教材
2
第一章 概述
计量基础知识培训教材
3
计量法
➢ 《计量法》是1985年9月6日经第六届全国人民代 表大会常务委员会第十二次会议通过，自1986年 7月1日起正式施行
14
计量学
2、温度计量（热工计量）
温度计量包括超低温、低温、中温、高温和超高温等项目
超低温：其范围从-270℃到近于绝对零度，主要用于科研、国防等方面，如
物体的超导性能的研究及卫星上的测温元件等。
2024版计量基础知识(培训教材)ppt课件
推动科技发展
维护社会公正
精确的测量结果是科学研究和技术创新的基 础，是推动科技发展的重要保障。
计量涉及到社会生活的各个方面，如医疗、 环保、安全等，准确的计量结果可以维护社 会公正和人民利益。
2024/1/28
6
02
计量单位与单位制
2024/1/28
7
计量单位的概念与分类
2024/1/28
计量单位的概念
网络化测量
借助互联网技术，实现远程测 量、数据共享等功能，提高测 量便捷性。
高精度测量
随着科技的不断进步，对测量 精度的要求越来越高，高精度 测量技术将得到广泛应用。
2024/1/28
智能化测量
利用人工智能、大数据等技术， 实现测量过程的自动化、智能 化。
绿色化测量
注重环保、节能理念在计量技 术中的应用，推动绿色化测量 技术发展。
01
02
03
04
古代计量
以实物为基准，如长度用人体 部位、容量用谷物堆等。
2024/1/28
近代计量
以自然现象为基准，如时间以 地球自转、公转周期为准。
现代计量
以原子、分子等微观现象为基 准，实现高精度、高稳定性测
量。
当代计量
向数字化、智能化、网络化方 向发展，形成现代计量体系。
25
计量技术面临的挑战与机遇
2024/1/28
高精度
计量器具的测量精度通常高于普通测量工具，能够满足高精 度测量的需求。
高可靠性
计量器具的测量结果具有可重复性和一致性，能够确保测量 数据的准确性和可靠性。
12
测量方法的分类与选择
测量方法的分类
根据测量原理的不同，测量方法可分为直接测量和间接测量；根据测量方式的不同， 可分为接触式测量和非接触式测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从计量仪器确定被测对象量值的机制来看，可分为“累计式” 计量仪器和“积分式”计量仪器
32
计量仪器的分类
★ 直读式计量仪器：
这种计量仪器利用的是直接测量法，它需要预先 用标准量值给仪器的标尺赋值，然后根据被测量所引 起的示值变化或偏位，直接读出量值。
计量仪器是将被测量值转换成可直接观察的示值或等效信 息的计量器具。
从计量仪器的测量方法来看，大体上可分为三种类型：直 读式、零位式及差值式。
31
计量仪器
从计量仪器所利用的物理现象或物理效应来看，可以分为机 械式、电动式、气动式、电磁式及超导式计量仪器等，或可分 为热点式、光电式、压电式、电磁式及超导式计量仪器
例1.ppt
33
计量仪器的分类
★ 比较式计量仪器：
这种计量仪器利用的是零位测量方法或衡消测量 法，它需要调整一个或多个其值已知的量，在平衡 时这些量与被测量之间有已知关系。
例2.ppt
34
计量仪器的分类
★ 差值式计量仪器：
这种计量仪器是将被测量，与同其量值只有微小差异的同类已知量相比 较，从而确定这两个量微差。 例如 用量块和比较仪测量活塞直径，用外差式频率计测量频率值等
以部分人体、动物的丝毛、植物果实等为基准
➢ 经典计量阶段.ppt
1875年“米制公约”的签订开始，以宏观器具为基准
➢ 现代计量阶段.ppt
微观世界的量不能发生任意的微小变化，只能跳跃式的改 变，利用微观世界所固有的这种稳定性和齐一性而建立的
10
计量的特点
一、准确性
• 准确性是计量的基本特点，是计量技术工作的核心。经检定、校准确 定计量的准确性，以误差、不确定度为考核指标，来反映计量结果与 被测量真值的接近程度。
6
计量与测量的定义
➢ 根据国家计量技术规范JJF1001-1998《通用计量术语及 定义》，计量是指为保证单位统一、量值准确可靠的活动， 包括科学技术上的、法律法规上的和行政管理上的一系列 活动
➢ 测量是为确定量值而进行的一组操作 ➢ 从定义中可以看出，它属于测量，源于测量，而又严于一
般测量，是测量的一种特定形式 。
7
计量的分类
➢ 科学计量：科学计量是指基础性、探索性、先行性的计量科学研
究。例如关于计量单位和单位制、计量基准与标准、物理常数、测量 误差、测量不确定度与数据处理等。
➢ 工程计量：也称工业计量，是指各种工程、工业企业中的应用计
量。例如有关能源或材料的消耗、工艺流程的监控以及产品质量与性 能的测试等。
四、法制性
• 量值的准确一致，不仅要有一定的技术能力和技术手段，而且还要有 一定的法律、法规做保障，这是计量的社会性所决定的，特别是关系 到国计民生，对人民生活有直接影响的计量必须有法制来保障，否则 量值传递达不到一致性。
12
第二章：计量学的分类
计量学包括的专业很多，应用十分广泛， 目前大体上分为10大类
应使量的数值处于0.1~1000范围内。 例如：1401pa可以写成1.401kpa ➢ 不得使用重迭的词头。
29
第四章
30
计量仪器
计量器具是计量学研究的一个基本内容，是测量的物质基 础。在国际上，计量器具与测量仪器是同义术语，它被定义
为 “单独地或连同辅助设备一起用以进行测量的器具”。
在我 国，计量器具是计量仪器、量具以及计量装置的总称。
标准电阻箱
智能型群脉冲发生器
标准量块
13
计量学
1、几何量计量（长度、线值计量）
几何计量就是对物体的几何量及其单位的定义作比较的 精密测量。它包括端度计量、线纹计量、角度计量、直线度 计量、平面度计量、表面粗糙度计量、精密计量。
平面度检测机
表面粗糙度测量仪
万热工计量）
兆 千 百 十 分 厘 毫 微 纳（诺） 皮（可）
符号 G M K h da d c m µ n p
24
国际单位制的构成
Ⅰ--④ 国际单位制的辅助单位
量的名称
平面角 立体角
单位名称
弧度 球面度
单位符号
rad sr
25
中华人民共和国法定计量单位
我国的法定计量单位是以国际单位制为基础，根据我国的实际 情况适当地增加了一些其他单位而构成的。具体情况如下： ➢ SI基本单位7个 ➢ SI导出单位21个 ➢ SI单位的倍数单位20个 ➢ 国家选定的非国际制单位16个
5
我国计量法规体系的构成
我国的计量法规体系由三部分组成：
1、中华人民共和国计量法 2、国务院制定（或批准）的计量行政法规和省、直辖市、
自治区人大常委会制定的地方计量法规 3、国务院计量行政部门制定的计量管理办法和技术规范，
国务院有关部门制定的部门计量管理办法，县级以上人 发政府计量行政部门制定的地方计量管理办法。
量：现象、物体或物质的可以定性区别和定量确定的属性。计量学中的
量都是指可以测量的量；一般意义的量，如长度、温度、电流；特定 的量，如某根木棒的长度通过某条导线的电流。可以直接相互比较并 按大小排序的量称为同种量，若干同种量合在一起可称为同类量，如 功、热能；厚度、周长等
量制：彼此间存在确定关系的一组量。
长度 质量 时间 电流 热力学温度 物质的量 发光强度
单位名称
米 千克 秒 安（培） 开（尔文） 摩（尔） 坎（德拉）
单位符号
m kg S A K mol cd
22
国际单位制的构成
Ⅰ--② SI导出单位
SI导出单位是用SI基本单位以代数形式 表示的单位。SI导出单位由两个部分组成， 一部分是包括辅助单位在内的具有专门名 称的SI导出单位；另一部分是组合形式的SI 导出单位。
测速仪）等 ➢ 此外还有以制造商名字或制造商的商品命名的等等 ➢ 有时，也可以从计量仪器的名称看出计量特性，例如：0.5级电压表、一等标准测力计等
38
器具及其分类
量具是具有固定形态，能复现给定量的一个或几个已知量值的计量器具，器 具是“实物量具”的简称。
26
中华人民共和国法定计量单位
Ⅰ--① 我国法定计量单位内容：
➢ 国际单位制的基本单位； ➢ 国际单位制中包括辅助单位在内的具有专门名
称的导出单位； ➢ 我国选定的可与国际单位制并用的非国际单位
制单位； ➢ 由以上单位构成的组合形式的单位； ➢ 由SI词头和以上单位构成的倍数单位（十进倍
数和分数单位）。
高温计量：其范围为（6000~630）℃，用于炼焦、炼铁、轧钢、炼油等工业
生产的热电偶、光学高温计等。
超高温计量：超过6000℃为高温，主要用于国防和科研，如测量炸弹爆
炸、火箭发射时的温度测量等。
15
计量学
3、力学计量
力学计量是一个大类，内容极为广泛，它包 括质量计量、容量计量、密度计量、力值计量、 硬度计量、压力计量、真空计量等。其中质量 计量划分为大质量：20kg以上，中质量： 1g~20kg，小质量：1g以下。
27
中华人民共和国法定计量单位
Ⅰ--② 组合形式的单位：
凡是由两个或两个以上的单位以乘、除组合构成 的单位及由一个单位与数学符号或数字构成的单位 均为组合形式单位，简称组合单位。
如： 米每秒
千克每立方米
m/s kg/m3
28
中华人民共和国法定计量单位
Ⅰ--③ 选用SI词头注意事项：
➢ SI词头不能单独使用；如：10µ ➢ 选用SI词头单位的倍数或分数单位，一般
国际单位制是1960年第十一届国际计量大会（CGPM)通过， 并用符号“SI”表示
20
国际单位制的构成
SI基本单位
国 SI单位
际 单 位
SI导出单位
1、包括辅助单位在内的、具 有专门名称的导出单位 2、组合形式的导出单位
制
SI SI单位的倍数单位
21
国际单位制的构成
Ⅰ--① SI基本单位
量的名称
温度计量包括超低温、低温、中温、高温和超高温等项目
超低温：其范围从-270℃到近于绝对零度，主要用于科研、国防等方面，如
物体的超导性能的研究及卫星上的测温元件等。
低温计量：其范围为（0~ -270）℃，用于冰库、冷库的温度计量 中温计量：其范围为（630~0）℃，用于日常生活和一般工业生产的体温
计、玻璃水银温度计、铂电阻温度计等。
计量基础知识
1
计量基础知识
概述
计
计量学的分类
量
基
计量单位制
础
知
计量器具及其分类
识
检定、校准与测试
2
第一章 概述
3
计量法
➢ 《计量法》是1985年9月6日经第六届全国人民代 表大会常务委员会第十二次会议通过，自1986年 7月1日起正式施行
4
计量法的基本内容
1、计量立法宗旨 2、调整范围 3、计量单位制 4、计量器具管理 5、计量监督 6、计量授权 7、计量认证 8、计量纠纷的处理 9、计量法律责任
我国计量工作具有悠久的历史，在计量古典阶段中为人类作出了突出的贡 献。早在公元前26世纪，传说黄帝就设置了 “衡、量、度、亩、数”五量。
尤 其在秦朝，秦始皇不仅统一了六国，主张车同轨、书同文，而且发了诏书，统 一了全国度量衡，为我国古代计量史写下光辉的一页。
9
计量的发展阶段
➢ 古典计量阶段.ppt
量纲：以给定量制中基本量的幂的乘积表示该量制中某量的表达式，其
数字系数为1。它只表示量的属性，定性的给出导出量和基本量之间 的关系，并不涉及量的大小。
19
法定计量单位与国际单位制
Ⅱ 计量单位与单位制 计量单位：为定量表示同种量的大小而约定的定义和采用的特定量
