变电所电缆沟施工安全技术措施示范文本

合集下载

变电站电缆沟工程施工方案

变电站电缆沟工程施工方案

一、工程概况本工程为XX变电站电缆沟施工项目,主要包括电缆沟的挖掘、砌筑、电缆桥架安装、电缆敷设、电缆沟封闭等施工内容。

电缆沟全长XX米,宽XX米,深XX米,共计XX个电缆沟段。

二、编制依据1. 《电力工程施工质量验收规范》(GB 50260-2017)2. 《混凝土结构工程施工及验收规范》(GB 50204-2015)3. 《建筑电气工程施工质量验收规范》(GB 50257-2017)4. 《变电站设计规范》(GB 50059-2011)5. 相关地方标准和规范三、施工准备1. 材料准备:混凝土、钢筋、砖块、电缆桥架、电缆、防水材料、模板等。

2. 机械设备准备:挖掘机、装载机、平板车、电焊机、切割机、水平尺、钢卷尺等。

3. 人员准备:施工人员、技术人员、质量检验员等。

4. 施工场地准备:清理施工现场,确保施工道路畅通。

四、施工方法及步骤1. 电缆沟挖掘(1)根据设计图纸,确定电缆沟的长度、宽度和深度。

(2)采用挖掘机进行电缆沟挖掘,确保挖掘深度满足设计要求。

(3)挖掘过程中,注意保护地下管线和设施。

2. 电缆沟砌筑(1)将挖掘好的土方运至指定地点堆放。

(2)采用砖块进行电缆沟砌筑,确保砌筑质量。

(3)砌筑完成后,进行混凝土浇筑,加强电缆沟的稳定性。

3. 电缆桥架安装(1)根据设计图纸,确定电缆桥架的层数、间距和高度。

(2)将电缆桥架安装到位,确保桥架与电缆沟的固定牢固。

(3)电缆桥架安装完成后,进行电缆敷设。

4. 电缆敷设(1)根据设计图纸,确定电缆的型号、规格和数量。

(2)将电缆敷设至电缆桥架上,确保电缆敷设整齐、牢固。

(3)电缆敷设完成后,进行电缆接头和接地处理。

5. 电缆沟封闭(1)对电缆沟进行防水处理,防止地下水渗入。

(2)将电缆沟封闭,确保电缆沟的安全、稳定。

五、质量控制措施1. 材料质量:严格把控材料质量,确保所用材料符合设计要求。

2. 施工质量:加强施工过程中的质量控制,确保施工质量达到规范要求。

变电站工程电缆沟施工方案

变电站工程电缆沟施工方案

变电站工程电缆沟施工方案一、编制依据(1)《建筑工程施工质量验收统一标准》(GB50300-2001) (2)《建筑地基基础工程施工质量验收规范》(GB50202-2002) (3)《混凝土结构工程施工质量验收规范》(GB50204-2002)2011年版 (4)《建设工程文件归档整理规范》(GB/T 50328-2001) (5)《建筑地基处理技术规范》(JGJ70-2002)(6)《钢筋焊接施工及验收规范》( JGJ18-2003) (7) 《普通混凝土用砂、石质量及检验方法标准》(JGJ52-2006) (8) 《混凝土用水标准》(JGJ63-2006)(9) 《建筑施工模板安全技术规范》(JGJ162-2008) (10) 《建筑施工作业劳动保护用品配备及使用标准》(JGJ184-2009) (11) 《110kV,1000kV变电(换流)站土建工程施工质量验收及评定规程》(Q/GDW 183—2008)(12) 《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008);(13) 《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量[2010]19号);(14)110kV西坡(城北)变电站工程电缆沟平面布置及详图、图纸会检纪要; (15)《新疆与西北主网联网750千伏第二通道输变电工程沙州750千伏变电站工程施工组织设计》;(16)110kV西坡(城北)变电站工程《创优施工实施细则》(17)110kV西坡(城北)变电站工程《安全文明施工实施细则》(18)110kV西坡(城北)变电站工程《质量通病防治措施》(19)110kV西坡(城北)变电站工程《强制性条文实施计划》1 永昌县金兴电力工程有限责任公司110kV西坡(城北)变电站工程电缆沟施工方案 (20)110kV西坡(城北)变电站工程《标准工艺应用策划方案》二、工程概况2.1、变电站室外电缆沟截面主要有1200×1200、900×580二种规格。

电缆沟盖板施工技术要求措施

电缆沟盖板施工技术要求措施

220kV胶山变电所电缆沟盖板工程三措1. 施工现场组织机构组织机构关系图交接检验〔1〕盖板应统一部位注明规格、生产日期、生产批次和合格标志。

检查数量:全数检查。

〔2〕盖板的外形不得有缺棱掉角、棱角不正、翘曲不平、飞边凸肋等质量缺陷;构件外表不得有露筋、麻面、掉皮、起砂、沾污等质量缺陷;角钢外表无毛刺、锌镏、挂锌、露铁、锌渣锌灰等附着现象。

检查数量:全数检查。

〔3〕钢筋混凝土盖板的尺寸偏差应符合表1的规定。

检查数量:每一条电缆沟的盖板抽查10%,但不得少于3件。

表1注:l为构件长度〔mm〕〔4〕检查支座支撑宽度和高度。

检查数量:全数检查检查方法:采用钢尺。

〔5〕检查盖板的质量合格证明文件,主要包括原材料合格证明文件与试验报告、试块试压报告、盖板钢筋保护层测试记录等。

〔1〕电缆沟尺寸、沟道压顶截面尺寸等须符合设计要求。

〔2〕电缆沟沟道压顶抹灰层之间必须粘结结实,抹灰层应无脱层、空鼓,面层应无爆灰和裂缝;压顶外表应平整、洁净、接槎平整,分格缝设置宜不大于4m。

检查数量:每10延长米检查至少一处,每条沟不少于三处。

检查方法:用小锤轻击检查;观察检查。

〔3〕沟道压顶截面尺寸、顶面标高、中心线位移、相对高差等允许偏差项目符合表2.2.2的规定。

检查数量:每5延长米抽查1处,每条沟不少于三处。

表〔4〕检查电缆沟沟道压顶施工记录和质量验收记录。

2.2 安装工序1、盖板交接检验合格后,按施工总平面布置进展分类堆放,堆放位置便于二次倒运。

盖板应侧立单层堆放,堆放时盖板两侧应采用木方进展搁置,以防包边角钢与地面接触,造成锌层外表腐蚀。

为确保每条电缆沟的盖板面层色泽一致,同一批次的盖板应采用生产厂一样原材料、配合比的产品。

2、对电缆沟沟道压顶外表进展清理,去除外表杂物,清理过程中要注意对已敷设电缆等成品的保护,防止对电缆的损坏和污染。

3、采用经纬仪和钢尺放样盖板板端控制线,控制线平行于电缆沟中心线,每20m设置一控制点。

中央变电所电缆沟施工安全措施

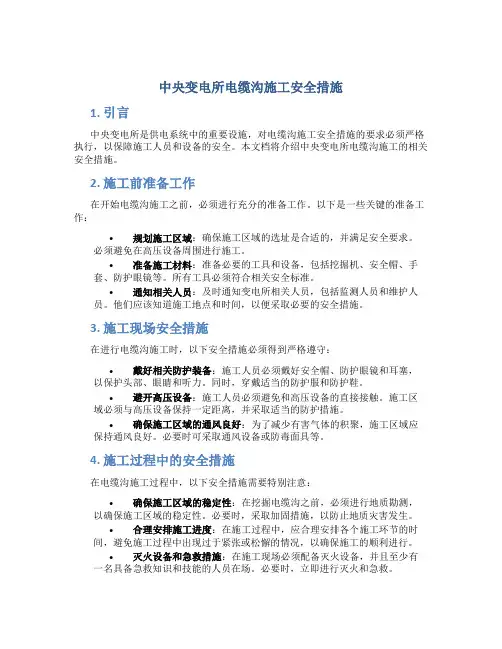

中央变电所电缆沟施工安全措施

中央变电所电缆沟施工安全措施1. 引言中央变电所是供电系统中的重要设施,对电缆沟施工安全措施的要求必须严格执行,以保障施工人员和设备的安全。

本文档将介绍中央变电所电缆沟施工的相关安全措施。

2. 施工前准备工作在开始电缆沟施工之前,必须进行充分的准备工作。

以下是一些关键的准备工作:•规划施工区域:确保施工区域的选址是合适的,并满足安全要求。

必须避免在高压设备周围进行施工。

•准备施工材料:准备必要的工具和设备,包括挖掘机、安全帽、手套、防护眼镜等。

所有工具必须符合相关安全标准。

•通知相关人员:及时通知变电所相关人员,包括监测人员和维护人员。

他们应该知道施工地点和时间,以便采取必要的安全措施。

3. 施工现场安全措施在进行电缆沟施工时,以下安全措施必须得到严格遵守:•戴好相关防护装备:施工人员必须戴好安全帽、防护眼镜和耳塞,以保护头部、眼睛和听力。

同时,穿戴适当的防护服和防护鞋。

•避开高压设备:施工人员必须避免和高压设备的直接接触。

施工区域必须与高压设备保持一定距离,并采取适当的防护措施。

•确保施工区域的通风良好:为了减少有害气体的积聚,施工区域应保持通风良好。

必要时可采取通风设备或防毒面具等。

4. 施工过程中的安全措施在电缆沟施工过程中,以下安全措施需要特别注意:•确保施工区域的稳定性:在挖掘电缆沟之前,必须进行地质勘测,以确保施工区域的稳定性。

必要时,采取加固措施,以防止地质灾害发生。

•合理安排施工进度:在施工过程中,应合理安排各个施工环节的时间,避免施工过程中出现过于紧张或松懈的情况,以确保施工的顺利进行。

•灭火设备和急救措施:在施工现场必须配备灭火设备,并且至少有一名具备急救知识和技能的人员在场。

必要时,立即进行灭火和急救。

5. 施工后的清理工作在电缆沟施工完成后,必须进行相应的清理工作,以确保施工区域的安全性。

•清理施工现场:清理施工现场中的杂物、碎片和危险物,以防止人员绊倒、滑倒或其他事故发生。

变电所电缆沟作业安全技术措施

变电所电缆沟作业安全技术措施

变电所电缆沟作业安全技术措施一、概述:为强化变电所内电缆设施的日常维护,及时清理变电所电缆沟内积水,提升供电系统的可靠性,我队将不定期安排电工进入变电所电缆沟进行作业,由于电缆沟空间狭窄,电缆沟内有较多特别的金属电缆支架,电缆沟内吊挂的电缆均为带电高压电缆,且电缆沟内由于长时间封闭可能存在有毒有害气体聚集等状况,为了在作业过程中保证人员安全、设备正常运行,特制定该安全技术措施。

二、作业时间:2021年第四季度。

三、作业内容:清理电缆沟内垃圾、清扫电缆积尘、改换排水泵、整理电缆等。

四、作业人员:矿井修理电工3-5人。

五、工具及材料:高压绝缘手套、防尘口罩、棉纱、刷子等。

六、工艺及工序:变电所电缆沟存在如下特点:1、没有足够空间,可以让员工顺利完成指定的工作;2、由于电缆和电缆金属支架的存在,使得员工不能自如地进入和撤离;3、电缆地沟并非制定用来给员工长时间工作的区域。

以上三个特点满足受限空间的判定条件,故可确定,变电所电缆沟为受限空间。

作业工序:首先,应挑选身材适中、体力优良的员工参加作业,作业负责人要对供电设备的各类保护进行检查,保证电气设备保护灵敏可靠,并提前安排员工将变电所电缆沟盖板揭开,自然通风不少于2小时后方可作业,作业前,作业人员要佩戴好高压绝缘手套、防尘口罩、便携仪等个人防护用品,并将头灯固定在安全帽后方的卡子中,头灯多余的连线要使用腰带贴身固定,进入电缆沟前,要依据区域大小平均选取不少于5点区域,进行上、中、下气体检测,气体不满足要求严禁作业,具体常见有害气体爆炸极限与职业接触极限值为:气体种类爆炸极限职业接触限值气体种类爆炸极限职业接触限值氧气19.5%-22%〔同意浓度〕氰化氢5.6%-40%Mac 1 mg/m3硫化氢4%-46%Mac 10ppm氨15.7%-27.4%PC-TWA 20 mg/m3PC-STEL 30 mg/m3一氧化碳12.5%-74.2%PC-TWA 20 mg/m3PC-STEL 30 mg/m3甲醛7%-73%Mac 0.5 mg/m3甲烷5.3%-15%窒息性气体甲醇5.5%-44%PC-TWA 25 mg/m3PC-STEL 50 mg/m3甲苯1.2%-7%PC-TWA 50 mg/m3PC-STEL 100 mg/m3乙醇3.3%-19%二甲苯1%-7%PC-TWA 50 mg/m3PC-STEL 100 mg/m3作业过程中,变电所内要有作业负责人全程监管负责,电缆沟内的作业人员要缓慢移动,严禁嬉戏打闹,并依据作业区域大小平均分配工作任务。

变电站电缆沟安全技术交底模板

变电站电缆沟安全技术交底模板

一、交底目的为确保变电站电缆沟施工过程中的安全,预防事故发生,现将电缆沟安全技术交底如下,请全体施工人员认真学习并严格遵守。

二、交底内容1. 施工人员要求(1)施工人员必须经过专业培训,具备一定的电气知识和技能。

(2)施工人员必须遵守施工现场的安全规定,穿戴好个人防护用品。

(3)施工人员必须服从现场管理,听从指挥。

2. 施工现场安全措施(1)施工现场应设立明显的安全警示标志,提醒施工人员注意安全。

(2)施工现场应设置安全通道,确保人员疏散畅通。

(3)施工现场应配备必要的安全防护设施,如安全网、防护栏杆等。

3. 电缆沟施工安全要点(1)电缆沟施工前,应对施工现场进行勘察,了解地下管线情况,确保施工安全。

(2)电缆沟施工时,应确保电缆沟底部平整,避免电缆受到损伤。

(3)电缆敷设过程中,应严格按照设计要求进行,确保电缆敷设整齐、牢固。

(4)电缆沟施工过程中,应避免损坏周边地下管线,如遇到特殊情况,应及时报告现场负责人。

(5)电缆沟施工过程中,应定期检查电缆沟内空气质量,确保施工人员呼吸安全。

4. 电缆敷设安全要点(1)电缆敷设前,应检查电缆外观,确保电缆无破损、老化等现象。

(2)电缆敷设过程中,应避免电缆交叉、扭曲,确保电缆敷设整齐。

(3)电缆敷设过程中,应确保电缆固定牢固,防止电缆脱落。

(4)电缆敷设过程中,应避免电缆受到外力挤压,确保电缆安全。

(5)电缆敷设完成后,应进行绝缘测试,确保电缆绝缘性能符合要求。

5. 施工结束后的安全措施(1)电缆沟施工完成后,应对施工现场进行清理,确保无杂物。

(2)施工人员应检查电缆沟内空气质量,确保施工人员呼吸安全。

(3)施工人员应向现场负责人报告施工结束,并做好交接工作。

三、注意事项1. 施工人员必须严格遵守本交底内容,确保施工安全。

2. 施工过程中,如发现安全隐患,应立即停止施工,并报告现场负责人。

3. 施工人员应定期进行安全教育培训,提高安全意识。

4. 施工单位应定期对施工现场进行检查,确保施工安全。

变电站工程电缆沟施工方案

变电站工程电缆沟施工方案

变电站工程电缆沟施工方案一、施工前准备工作:1.开展现场勘察工作,确定电缆沟的位置和尺寸,并与设计单位进行沟通确认;2.编制施工流程和施工方案,明确各项工作的任务和责任;3.购买所需要的工具、设备和材料,并对其进行检查和验收;4.组织施工人员进行技术交底,确保施工人员了解操作要领和安全措施;5.布置现场,确保施工区域的安全和整洁;6.与现场环境有关的政府部门和相关单位进行沟通,了解相关规定和要求。

二、电缆沟开挖:1.按照设计要求进行地面或地下电缆沟开挖,保证电缆沟的净宽、净深和净高;2.对地下电缆沟开挖时,要按照所需埋设电缆的数量和规格确定沟槽尺寸,确保电缆的敷设与维护;3.对地下石质地层及复杂地质条件下出现的较硬、较软、较湿或无土质情况,要根据实际情况合理调整挖掘方案;4.进行电缆沟施工前要对边坡、洞穴、掌子面等可能出现的坍塌情况进行评估和处理,确保工程安全。

三、电缆敷设:1.选用合适的敷设方式和方法,如直埋、管道敷设等;2.严格按照设计要求和施工方案进行电缆敷设,保持电缆的拌和度和整齐度;3.针对不同规格和型号的电缆,选用合适的敷设工艺和设备,确保电缆正常敷设;4.在敷设过程中要注意电缆的保护,避免电缆被机械损坏或其他外力引起的故障。

四、电缆安装和连接:1.安装电缆的接线盒、中间接头、终端头等设备,确保电缆的正常运行;2.对电缆的连接进行检测和测试,确保电缆连接的质量和稳定性;3.在接地、接零以及保护接地等方面要按照国家标准进行安装和连接。

五、完工验收:1.对电缆沟的开挖、敷设和安装连接等情况进行检查和验收;2.检查电缆的绝缘电阻、接地电阻、安全性能等指标,确保电缆满足要求;3.对施工过程中产生的废弃物、渣土等进行清理和处理,确保施工区域的环境整洁;4.进行施工记录和资料整理,以备日后参考。

六、安全措施:1.进行必要的安全交底,确保施工人员了解安全操作规程和防护设备的使用方法;2.设置施工现场的安全警告标志,保证人员安全;3.保持施工区域的通风、照明和干燥,确保施工人员的健康和安全;4.监测施工过程中的安全情况,及时排除安全隐患。

电缆沟施工安全措施

电缆沟施工安全措施

电缆沟施工安全措施
1. 安全标识:在施工区域周围明确设置警示标识,包括施工区域的范围、禁止入内、穿戴安全装备等相关信息,以提醒工作人员和过往人员注意安全。

2. 施工区域隔离:在电缆沟附近设置隔离栏杆或围挡,限制无关人员进入施工区域,以减少人员和机动车辆对施工作业的干扰。

3. 工程现场秩序:保持施工区域内的道路、道标、标牌以及各类设备的清晰可见,确保施工现场整洁有序,避免因物品散落或摆放不当而造成工作人员意外伤害。

4. 工作人员防护:工作人员必须穿戴符合规定的个人防护装备,包括安全帽、防护鞋、手套和防尘口罩等。

在施工过程中,应特别注意避免扎伤或割伤皮肤。

5. 机械设备操作:有专业技能和经验的操作人员应操作机械设备,并确保设备处于良好工作状态。

设备操作前要检查设备的安全性能,并定期进行维护保养。

6. 管线暗访:在开始施工前,必须对施工区域进行管线暗访,了解地下管线的位置和走向。

需特别注意电力、通讯、给水等公用管线,避免因钻孔等活动导致对管线的损害。

7. 警示用具和照明设备:在夜间或光线不足的场合进行施工时,必须配备警示用具和照明设备,确保工作人员的安全和施工的
顺利进行。

8. 施工人员培训:对参与施工的工作人员进行安全培训,使其了解电缆沟施工的操作规程、安全防范措施和应急处理程序,提高他们的安全意识和应变能力。

9. 安全监督和检查:定期进行现场安全检查,控制施工过程中的安全风险,对不符合安全要求的行为进行纠正,确保施工的安全进行。

10. 废弃物处理:及时清理施工现场产生的废弃物和污染物,采取合适的方法进行分类和处理,确保施工现场的环境整洁和工人健康。

变电所电缆沟施工安全技术措施

变电所电缆沟施工安全技术措施

变电站电缆沟施工安全技术措施一、项目概况及特点本工程为郭家山副井井底停车场中央变电所电缆沟,采用暗沟内设轨道活盖板方式。

总长度为178.75m,主沟长108.15m,高1220m,分支电缆沟长70.6m(以主沟为中心,左右布置分支共58个)。

主沟高度比变电所底板标高高出20mm,盖板采用75mm厚水泥盖板和5mm厚防静电胶板铺设。

待变电所底板硬化100mm后与电缆沟成同一水平高度。

电缆沟采用预埋70×7mm的角铁架设电缆,间距200mm,排距900mm,共分四层。

如遇到分支电缆沟,按实际情况适当调整排列。

电缆沟封堵墙采用C20砼浇注而成,共布置有42个¢100mm的穿墙孔,并用黄土密封。

二、施工安排1、主电缆沟施工布置主电缆沟施工时,以坐标X=5286.6,Y=2646.8,以α=180°方位角,β=4‰隧道的上坡向南移25m后(中之中),再以坐标X=5264.85,Y=2646.85,α=270°方位角,β=4‰上山坡度向西施工47m 停掘到位。

2、分支电缆沟施工布置变电所东通道分支电缆沟坐标X=5276.42,Y=2644.1,α=270°方位角,22°下山坡度施工2.7m,与主沟连通。

以此方式依次向南每隔1.6m施工6排分支电缆沟(中至中)。

主变电所分支电缆沟施工时,以坐标X=5266.95,Y=2642.7,X=5262.75,Y=2642.7南北对称每隔1.3m施工十二排分支电缆沟,分别以22°下山坡度施工1.7m,与主沟连通;以此方式依次向西施工,与第十二排隔1.75m的位置,第13排分支电缆沟的开放施工;接下来以1m的排距施工第十四、十五排,与第十五排分支电缆沟隔2m施工第十六、十七排分支;此后每隔1m施工8排分支电缆沟。

最后一排排距为2m。

3、电缆沟堵墙施工布置电缆沟封堵墙共施工两个,第一个是通过打开变电站的东通道来建造的,其中心坐标为X=5286.5,Y=2546.3,以α=90°方位角,β=4‰的下山坡度向东掘进1.5m(中之中),与主电缆沟连通。

电缆沟改造施工安全技术措施

电缆沟改造施工安全技术措施

电缆沟改造施工安全技术措施一、时间按排计划时间为2004年7月22日9时30分至2004年9月22日17时0分二、施工安全组织措施1、开工前把关人员对参加大修的施工人员进行现场安全教育,并对安全注意事项进行提问,开工前列队宣读工作票,负责人向工作班成员讲解工作任务,认真作好危险点分析,认真检查安全措施布置情况,工作班成员应清楚工作任务及工作地点、安全注意事项后方可开工。

2、每个工作地点设专职监护人,监护人不得干其他工作,因事离开时,必须找能够胜任的人代替才可离开。

3、高空作业应带安全帽,使用安全带,安全带必须事先检查良好,绑扎在牢固不能脱出的物体上,上设备前核对设备与工作票内容相同,同时经监护人的同意方可。

4、在开关场搬运梯子,管子等长物体时,应由两人平抬平放,防止触及带电设备,工作现场严禁说笑打闹,严禁吸烟,检修人员搬运工具,不得超自身高度,使用金属工器具,保持带电安全距离,防止工具触及带电设备,梯子的使用符合规定。

5、现场使用吊车,必须由专人领进吊卸地点,并向司机交待清楚工作任务及临近带电设备,事先检查线索是否完好。

吊车必须设专人指挥,与司机协调好,吊装长物体时,应用手绳由专人掌握运动方向,是其与带电部位保持足够的安全距离。

三、施工安全技术措施1、为了作好此次施工工作,所里要对施工人员进行安全思想教育,施工工作中严格执行相关规定,提高施工人员的责任感,确保施工工作顺利完成。

2、凡是参加大修的工作人员,必须经安规考试合格,着装整齐。

工作服责人开工前,应协调组织人员,备品备件及车辆。

3、开工前把关人员对参加施工的工作人员进行现场安全教育,并对安全注意事项进行讲解提问,开工前列队宣读工作票,负责人向工作班成员讲解工作任务,认真作好危险点分析,认真检查安全措施情况,工作班成员应清楚工作任务及工作地点、安全注意事项后方可开工。

4、施工人员要按计划提前备料,并准备好各种设备工器具。

5、工作人员、专职监护人员出入工作现场,必须向工作服责人报告,工作服责人应分工明确,同意指挥,严格执行工作间断,转移,终结制度。

变电站区电缆沟施工方案

变电站区电缆沟施工方案

变电站区电缆沟施工方案一、项目背景变电站区的电缆沟施工是电力工程建设中的重要环节,其施工方案的合理与否直接关系到电力系统的安全稳定运行。

因此,在进行变电站区电缆沟施工时,必须制定科学合理的施工方案。

本施工方案主要针对变电站区域电缆沟的施工,详细说明施工的整体流程、施工过程中的注意事项以及施工的安全措施等。

二、施工准备1.组织人力:根据施工需要,组织合适的施工人员,保证施工队伍的合理性和工作效率。

2.选择施工时间:根据变电站的运行情况和周边环境的安全性,选择合适的施工时间段,确保施工期间的安全与稳定。

3.相关设备的准备:准备好施工所需的各种设备,包括挖掘机、铲车、钳工具等,并进行设备的检查,确保其完好可靠。

三、施工流程1.电缆沟的勘测与测量在施工前,首先需对电缆沟位置进行勘测和测量,并根据勘测结果制定施工方案。

勘测与测量需确保测量结果的准确性和真实性。

2.标线与挖掘在电缆沟施工区域进行标线,确定电缆沟的位置。

然后使用挖掘机进行挖掘作业,按照设计要求进行挖掘,确保电缆沟的尺寸符合设计要求。

3.进行土方处理在挖掘完成后,需要对土方进行处理。

将挖掘出的土方进行清理、整平,并根据需要进行填方或平均分布于周边区域,确保施工现场的整洁与安全。

4.沟底处理与设备安装在电缆沟挖掘完成后,需要对沟底进行处理,确保沟底的平整度和排水的畅通性。

然后将电缆支架、接地装置等设备进行安装,确保设备的牢固可靠。

5.敷设电缆和安装电缆保护管在设备安装完成后,根据设计要求放置电缆,并进行电缆保护管的安装,确保电缆的保护和绝缘性能。

6.进行回填与整平在电缆敷设完成后,对电缆沟进行回填与整平,确保电缆沟的表面平整度和外观美观度。

7.安全检查与验收在施工完成后,进行施工的安全检查和质量验收,确保施工的安全与质量标准。

8.清理与消防措施在施工后,对施工现场进行清理,并采取相应的消防措施,确保施工的安全与整洁。

四、注意事项1.施工期间需注意周围的安全防护,设置警示标志,确保施工现场的安全。

电缆沟施工方案

电缆沟施工方案

目录一、适用范围 (2)二、编制依据: (2)三、工程概况 (2)四、作业计划及机械人员准备 (3)五、施工步骤 (3)六、施工措施 (3)七、质量控制措施 (8)八、成品保护 (8)九、安全管理及施工现场场容管理措施 (9)十、施工环境保证措施 (10)十一、危险点分析及预控措施 (12)十二、环境因素分析 (14)十三、强制性条文例行检查 (15)电缆沟施工方案一、适用范围1、本施工方案适用于500kV扬州西变电站土建工程站区场地电缆沟工程。

二、编制依据:《变电所总布置设计技术规程》(DL/T5056-2007)《220kV-500kV变电所设计技术规程》(DL/T5218-2005)《建筑结构荷载规范》(GB50009-2001) (2006版)《建筑结构制图标准》(GB50010-2002)《混凝土结构工程施工质量验收规范》(GB50204-2002);《砌体工程施工质量验收规范》(GB50203-2002)《110kV-1000kV变电(换流)站土建工程施工质量验收及评定规程》《输变电工程建设标准强制性条文实施管理规程》国家电网科〔2009〕642 号《国家电网公司输变电优质工程评选办法》(国家电网基建[2011]148号)《国家电网公司输变电工程工艺标准库》-基建质量〔2010〕100号《电力建设工程施工技术管理导则》(国家电网工[2003]153 号)《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量〔2010〕19 号)三、工程概况3.1本工程位于仪征市新城镇下庄,龙河集正北约2.50km,仪圩曹公路西侧,龙河东侧。

变电站的场地地面设计平均标高±0.00m为10.600m(1985国家高程基准)。

电缆沟为砖砌及砼电缆沟,电缆沟尺寸为1100*1000、800*800。

砖砌电缆沟:素土夯实(300厚碎石褥垫层,碎石褥垫层仅限于500kV场地);100厚C15砼垫层;200厚C25底板;沟壁:240厚墙体,MU10砼砖,M10水泥砂浆砌筑,上为C25钢筋砼压顶,沟壁为20厚1:2水泥砂浆(掺5%避水砂浆)内外抹灰。

电缆敷设安全技术措施

电缆敷设安全技术措施

电缆敷设安全技术措施.1概述为保证220kV轿子山变电所多晶硅间隔电缆敷设排列整齐美观,电缆的固定、弯曲半径和防火措施符合设计要求,在运行电缆沟内安全敷设电缆,我们将精心组织,精心施工,改进施工手段,严抓工艺质量。

为此,依照电缆敷设施工及验收规范,针对本工程电缆敷设工作实际,编制本安全技术措施。

.2电缆敷设的施工程序.2.1电缆敷设施工目标1、仔细依照设计图纸施工,保证电缆敷设正确率达到100%。

2、大力提高敷设工艺,确保施工质量,达到并超过验收规范的要求。

.2.2准备工作1、按照施工图纸进行电缆支架配置和安装。

a、钢材应平直,无明显扭曲。

下料误差应在5mm范围内,切口应无卷边、毛刺。

b、支架焊接应牢固,无明显变形。

各横撑间的垂直净距与设计偏差不应大于5mm。

c、电缆支架全长均应有良好接地。

2、按照施工图纸进行电缆埋管加工及埋设。

a、管口应无毛刺和尖锐棱角。

b、电缆管弯曲后,其弯扁程度不宜大于管子外径的10%;电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

c、电缆管的内径和电缆的外径之比不得小于1.5。

d、电缆管的弯头不应超过3个,直角弯不应超过2个。

.2.3由现场技术部门认真核查设计电缆清册与电缆实际到货情况,核实正确无误后,组织人员进行敷设。

a、首先,把敷设路段中运行电缆沟的盖板打开,防火、防鼠墙拆除。

打开、拆除时应严防伤及电缆。

b、敷设电缆应由专人指挥、统一行动,并有明确的联系信号,在指挥信号时拉动。

在敷设过程中,施工人员严禁在电缆上行走。

c、电缆敷设应做到横看成线,纵看成行,引出方向一致,余度一致,避免交叉压叠,达到整齐美观。

d、敷设电缆时,电缆应由电缆盘上端引出,不应使电缆在支架上及地面上摩擦拖拉。

电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

e、一根电缆管只允许穿一根电力电缆。

f、敷设电缆至终端后,应留够接线幅度,并正确挂电缆标示牌。

g、每天无论电缆是否敷设完毕,都必须当天恢复防火、防鼠设施。

电力电缆沟安全作业规程范本(2篇)

电力电缆沟安全作业规程范本(2篇)

电力电缆沟安全作业规程范本1. 安全准备1.1. 进入工作区域前,必须佩戴个人防护装备,包括安全帽、安全鞋、隔热手套和防护眼镜等。

1.2. 在进行电力电缆沟作业前,必须对电缆沟进行检查,确保其结构完好,无损坏和漏电等安全问题。

1.3. 在施工现场周围设置明显的警示标识,并确保施工场地通风良好。

2. 挖沟与铺设电缆2.1. 开始挖沟前,必须清除施工区域内可能存在的障碍物和杂物,确保安全通行。

2.2. 挖沟时,必须按照设计要求进行,保持沟底水平,沟壁垂直,并确保挖沟后的边坡稳定。

2.3. 如果在挖沟过程中遇到其他管线,必须先与相关部门进行联系,确保施工安全。

2.4. 在铺设电缆前,必须对电缆进行外观检查,确认电缆无损坏,绝缘良好。

2.5. 电缆敷设时,必须小心操作,避免损坏电缆绝缘和导体。

3. 电缆连接与接地3.1. 在进行电缆连接前,必须断开电缆所连接的电源,确保操作安全。

3.2. 电缆连接必须按照规范进行,确保连接牢固、绝缘良好。

3.3. 电缆的接地必须符合国家标准和设计要求,确保接地可靠,防止漏电事故发生。

4. 施工现场管理4.1. 施工现场必须保持整洁,清理施工垃圾和杂物,确保通道畅通。

4.2. 安全设施和警示标识必须随时保持清晰可见,确保施工人员能够清楚辨识危险区域。

4.3. 施工现场必须配备灭火器材以及其他应急设备,以便在发生事故时及时处理。

4.4. 进行夜间作业时,必须在作业区域设置合适的照明设备,确保施工人员的安全。

5. 安全防护5.1. 施工过程中,严禁吸烟、乱扔烟蒂等行为,防止引发火灾。

5.2. 施工人员必须严格按照规范要求佩戴个人防护装备,防止触电、碰撞等事故发生。

5.3. 在挖掘和铺设电缆时,必须使用合适的工具,避免用力过猛导致意外伤害。

5.4. 施工现场必须设置合适的防护围栏,防止外人进入施工区域,减少意外风险。

6. 施工人员培训与安全意识6.1. 施工人员必须参加相关的培训和考核,了解施工操作规程和安全要求。

变电站施工安全技术模版

变电站施工安全技术模版

变电站施工安全技术模版一、前期准备阶段:1. 确定施工区域边界,划定警示标识,并设置警示牌进行提示;2. 确定施工进出口,并设置专用道口;3. 对施工人员进行安全教育和培训,明确施工区域的安全要求和作业规范;4. 检查施工设备和机械的安全性能,确保其正常运行;5. 配备必要的安全防护设备,如安全帽、安全带、防护眼镜等;6. 对施工现场进行巡视和检查,排除安全隐患。

二、施工过程中的安全注意事项:1. 施工现场应保持整洁有序,材料和设备摆放要合理有序,防止杂物堆放和乱放;2. 对现场作业人员进行管理和指导,确保他们具备相关技能和相应证书;3. 对施工设备和机械进行定期检修和维护,确保其安全可靠;4. 严禁在危险区域进行施工作业,必要时应设置警示栏或禁止标志;5. 在进行高空作业时,应设置安全防护网、安全工作平台等设施,并配备安全绳索;6. 对电气设备和线路进行维护时,必须等待其停电后方可进行,同时配备相应的绝缘工具和个人防护用品;7. 对现场进行安全巡视和监测,及时发现和处理安全隐患;8. 在进入变电站设备区域时,必须穿戴防静电鞋、防静电服等防护用品,严禁携带易燃、易爆物品进入。

三、安全应急处理:1. 设置应急通道和疏散路线,并进行标识;2. 配备应急救援人员和装备,确保能及时进行应急处理;3. 对施工人员进行应急疏散演练,使其熟悉应急疏散的程序和方法;4. 在施工现场设立足够的灭火器材,并经常检查其有效性。

四、施工后整理阶段:1. 清理施工现场,归位设备和机械,并对其进行检查和维护;2. 对临近设施和道路进行清理,确保其正常使用;3. 进行施工总结和安全评估,总结经验教训,并提出改进措施。

以上是变电站施工安全技术模板的主要内容,施工单位可以根据具体项目的特点和要求进行调整和补充,以确保施工过程中的安全和顺利进行。

变电站工程电缆沟施工方案

变电站工程电缆沟施工方案

变电站工程电缆沟施工方案XXX矿山35kV线路工程变电站工程电缆沟施工方案一、工程概况:XXX(铅山)220kV变电站工程电缆沟具体概况如下:800×800电缆沟长为25米,1000×1000电缆沟长为300米,1200×1200电缆沟长为160米,1200×1050穿公路电缆沟长为13米。

沟盖板采用∠50×4镀锌角钢,四周与钢筋焊接,现场浇作。

1000×1000电缆沟及800×800电缆沟为砖砌体,其余为钢筋砼现浇电缆沟。

二、编制依据:1、《混凝土结构工程施工及验收规范》GB-20022、《砌体工程施工质量验收规范》GB-20023、《110kV~1000kV变电(换流)站土建工程施工质量验收及评定规程》Q/GDW183-2008三、电缆沟施工:3.1施工准备1)材料的准备混凝土采用自拌,砂、石应有复试报告,水泥应有出厂合格证及复试合格报告;模板应采用表面平整、加工精密、有一定刚度的多层胶合板;钢筋应进行外观及资料(出厂合格证中)检查,并经送样复试合格。

2)技术准备1)图纸会审:会审应由专业到综合的顺序逐步进行。

会审前参加职员熟悉图纸,准备意见,并进行必要的核对。

会检后,由现场施工技术负责人向现场各专业工种进行施工图纸交底。

2)技术交底:每个措施必须进行施工技术交底,技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签字,并形成书面交底记录。

3)定位放线:根据变电站总平面布置图,采用经纬仪、拉线、尺量、定出电缆沟的基准线。

3.2电缆沟基槽开挖根据设计要求,基槽土方开挖至电缆沟底基础设计标高,电缆沟壁应根据土质要求及电缆沟深度放坡,电缆沟基槽两侧设排水沟及集水井,以防止沟壁坍塌。

开挖完成后,应组织相关人员(设计勘察单位、施工单位、监理单位、业主)进行验槽,并做好记录。

3.3浇筑混凝土底板垫层页脚内容XXX矿山35kV线路工程基底原土夯实,放设电缆沟底垫层模板边线以及坡度线,根据边线及坡度线安装模板,并采用水准仪跟踪测定模板标高。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变电所电缆沟施工安全技术措施示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
变电所电缆沟施工安全技术措施示范文

使用指引:此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。

一、工程概况及特点
本工程为郭家山副立井井底车场中央变电所电缆沟,
采用暗沟内设轨道活盖板方式。

总长度为178.75m,主沟
长108.15m,高1220m,分支电缆沟长70.6m(以主沟
为中心,左右布置分支共58个)。

主沟高度比变电所底板
标高高出20mm,盖板采用75mm厚水泥盖板和5mm厚
防静电胶板铺设。

待变电所底板硬化100mm后与电缆沟
成同一水平高度。

电缆沟采用预埋70×7mm的角铁架设电
缆,间距200mm,排距900mm,共分四层。

如遇到分支
电缆沟,按实际情况适当调整排列。

电缆沟封堵墙采用
C20砼浇注而成,共布置有42个¢100mm的穿墙
孔,并用黄土密封。

二、施工安排
1、主电缆沟施工安排
主电缆沟施工时,以坐标X=5286.6,Y=2646.8,以α=180°方位角,β=4‰的上山坡度向南掘进25m后(中之中),再以坐标X=5264.85,Y=2646.85,α=270°方位角,β=4‰上山坡度向西施工47m停掘到位。

2、分支电缆沟施工安排
变电所东通道分支电缆沟以坐标
X=5276.42,Y=2644.1,α=270°方位角,22°下山坡度施工2.7m,与主沟连通。

以此方式依次向南每隔1.6m施工6排分支电缆沟(中至中)。

主变电所分支电缆沟施工时,以坐标
X=5266.95,Y=2642.7, X=5262.75,Y=2642.7南北对称每隔1.3m施工十二排分支电缆沟,分别以22°下山坡度施工
1.7m,与主沟连通;以此方式依次向西施工,与第十二排隔1.75m的位置,开口施工第十三排分支电缆沟;接下来以1m的排距施工第十四、十五排,与第十五排分支电缆沟隔2m施工第十六、十七排分支;此后每隔1m施工8排分支电缆沟。

最后一排排距为2m。

3、电缆沟封堵墙施工安排
电缆沟封堵墙共施工两个,第一个由变电所东通道开口施工,其中心坐标为X=5286.5,Y=2546.3,以α=90°方位角,β=4‰的下山坡度向东掘进1.5m(中之中),与主电缆沟连通。

第二个由变电所西通道开口施工,其中心坐标为X=5267.35,Y=2599.35,以α=180°方位角,β=4‰的下山坡度向南掘进1.5m(中之中),与主电缆沟连通。

附设计图:郭家山副立井井底车场中央变电所主电缆沟、分支电缆沟及封堵墙施工平面图、剖面图。

三、施工工艺及要求
1、主沟施工时采用开炮配合风镐支刺方式进行施工,炮眼间距0.4--0.5m,眼深不小于1.3m,每眼装药量不大于0.2Kg,炮泥封满填实。

主沟断面毛宽1200mm,净宽800mm,深1200mm。

2、分支电缆沟采用多打眼、少装药放松动炮配合风镐支刺方式进行施工。

主变电所分支电缆沟C-C断面毛宽580mm,净宽280mm,沟底以22°下山坡度与主沟连通,最浅处深度为500mm,长1700mm。

变电所东通道分支电缆沟D-D断面毛宽580mm,净宽280mm,沟底以22°下山坡度与主沟连通,最浅处深度为500mm,长2700mm。

3、电缆沟封堵墙采用开炮配合风镐支刺方式进行施工。

E-E断面毛宽1200mm,净宽1000mm,深
1300mm,沟底以β=4‰下山坡度与主沟连通。

四、浇注工艺及轨道铺设
1、主沟浇注时沟底用1:3水泥砂浆抹平、压光,沟壁浇注时砼强度为C20,厚度200mm,其配合比(体积比)为水泥:砂子:石子=1:2:3.5,即水泥
0.309T/m3,砂子0.48m3/m3,石子0.83m3/m3,其中水泥为425#普通硅酸盐水泥,砂子为中砂,石子为粒径20-40mm的碎石;浇注支设模板时根据电缆沟施工中线确定立模板的位置,砼浇注模板规格:长度2.0m,高度为200mm,厚度为30mm,模板采用优质松木制作,表面平整光滑,各块模板间对齐无缝隙。

模板支在实底上,垂直于底板,模板与沟壁部分采用立木、木撑杆固定并且立木间要支设牢靠的斜撑,连接处模板内侧与沟壁之间,分上、中、下用木撑杆撑紧,木撑杆均匀布置,确保砼浇注宽度符合要求。

浇注前,模板及沟壁用清水润湿,再进行浇注,浇一层捣固一层,依次浇注至设计高度。

另外浇注时沟壁左右对称预埋500mm长的角铁外露300mm,角
铁之间留有200mm的距离;自沟底向上175mm开始预埋第一层,共铺设四层,其余三层间距均为200mm,排距900mm,如遇到分支电缆沟,按实际情况适当调整排列。

角铁铺设平面向上,外侧面向东方向。

主沟轨道铺设待浇注砼体养护七天拆模完毕后,在砼体顶部南北向铺设1200mm×55mm的槽钢,排距
1000mm。

槽钢两端至边沿300mm处,各焊有四根
46mm长,93.66mm宽,¢10mm个的圆钢用于固定钢轨。

轨道采用22kg的钢轨,轨距为600mm。

铺设轨道时必须平、直、紧固有效,直线段和曲线加宽后轨距不大于605mm,不小于598mm。

钢轨接头处轨面及内侧错差不大于2m,钢轨接头处轨缝补大于5mm。

2、分支电缆沟浇注时,沟底用1:3水泥砂浆抹平、压光,沟壁浇注时砼强度为C20,厚度150mm,电缆架角铁预埋一层580mm长,高度自沟底向上为200mm,排
距800mm顺沟底坡度依次铺设,角铁铺设平面向上,外侧面向主沟方向。

浇注方法同主沟设计。

3、电缆沟封堵墙长1000mm,宽500mm,高1300mm,共布置有42个¢100mm的穿墙孔。

采用C20砼浇注而成。

浇注时用两块钢板支设根据中线确定立钢板的位置,砼浇注钢板规格:长度1300m,宽度为1000mm,厚度为10mm。

布置有42个¢100mm 的孔,边孔至长125mm,底(顶)孔至宽100mm。

钢板支在实底上,垂直于底板,钢板固定采用立木、木撑杆依靠主沟沟壁支设,钢板内侧与钢板之间,分上、中、下用木撑杆撑紧,木撑杆均匀布置,确保砼浇注宽度符合要求。

浇注前,两钢板对应孔预穿好钢管,再进行浇注,浇一层捣固一层,依次浇注至设计高度。

五、安全技术措施
1、地测大队提前标定施工中、腰线,施工期间随时掌
握核实中、腰线及位置情况。

2、人员攉矸渣时,相互之间要拉开距离,相互照应搭配合理,以防止碰上。

3、每次开炮前必须撤出变电所不小于100米范围内的所有人员,并派专人在变电所西通道口、变电所东通道口、专用回风通道口处设置专人警戒,严禁任何人员进入该区域,且警戒人员需与放炮人员取得联系,确认安全后,才能解除警戒。

4、施工中严格执行“一炮三检”、“三人联锁”制度,各岗位工种严格按照《操作规程》要求,按章作业,严禁三违。

5、施工时必须测量挂线,确保浇注,安装角铁、预留盖板位置符合要求。

6、模板表面要清理干净,模板与基层之间的空隙要用砂浆抹实。

7、每班施工结束必须将旧剔块、杂物清理干净并将剔坑杂物清理干净。

8、砼浇注完毕后及时养护,确保砼强度正常增长。

9、爆破作业时,爆破工由专职人员担任,必须持证上岗。

严格执行正向装药结构,坚持使用水炮泥。

每次爆破前后,须对爆破地点前后20米范围洒水降尘。

10、作业期间,必须有专职瓦检员跟班检测作业地点瓦斯浓度,瓦斯浓度超过0.8%严禁放炮作业。

11、其余严格执行《煤矿安全规程》中的有关规定。

请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
