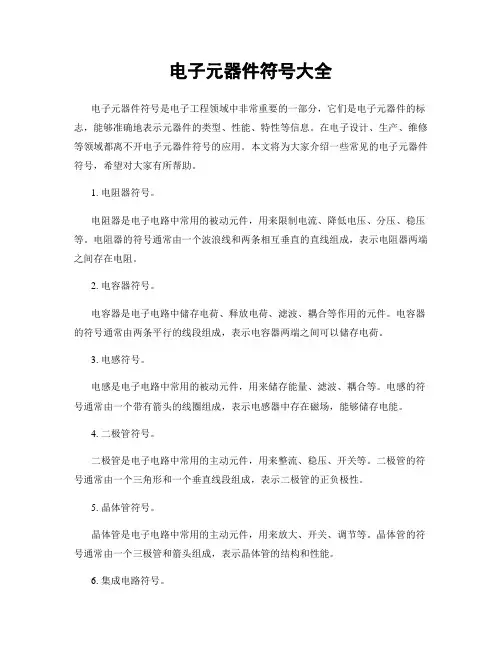

常用电子元器件的符号

各种电子元件符号普通的二极管表示符号:D 变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管注：单向型TVS瞬态电压抑制二极管也是这个符号表示符号:ZD,D桥式整流二极管表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号：LED双色发光二极管表示符号：LED光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT复合三极管表示符号：Q,VTNPN型三极管表示符号：Q,VT表示符号：Q,VTPNP型三极管表示符号：Q,VTPNP型三极管表示符号：Q,VTNPN型三极管表示符号：Q,VT带阻尼二极管NPN型三极管表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VTIGBT 场效应管表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT双向型TVS瞬态电压抑制二极管接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表电阻电阻器或固定电阻表示符号：R 示符号：R电位器表示符号:VR，RP,W可调电阻或微调电阻表示符号:VR，RP,W可调电阻或微调电阻表示符号:VR，RP,W电位器表示符号:VR，RP,W三脚消磁电阻表示符号：RT二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR热敏电阻表示符号：RT光敏电阻CDS电容（有极性电容）表示符号：电容（有极性电容）表示符号：C可调电容表示符号：C电容器（无极性电容）表示符号：C四端光电光电耦合器表示符号：IC，N六端光电光电耦合器表示符号：IC，N半导体放电管（固体放电管）单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管)晶振石英晶体振荡器表示符号：X二端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X三端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X双列集成电路表示符号：IC或U单列集成电路表示符号：IC或U运算放大器倒相放大器AND gate 非门OR gate 或门NAND gate与非门NOR gate 或非门保险管表示符号：F保险管表示符号：F变压器表示符号：T永久磁铁电感表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子按键开关表示符号:S双极开关扬声器电池或直流电源电池或直流电源电流源特别重要的AC交流DC直流公共接地端恒压源恒流源信号源GND公共接地端红外遥控一体化接收头驻极体话筒符号MC天线来自: /westfruit/blog/item/f50f7cecc8126b3627979111.html一．铝芯绝缘导线载流量与截面的倍数关系截面：1 1.5 2.5 4 6 10 16 25 3550 70 95 120倍数：9 9 9 8 7 6 5 4 3.53 3 2.5 2.5电流：9 14 23 3248 60 90100 123 150210238 300口诀一：十下五;百上二;二五三五四三界;七零九五两倍半;穿管温度八九折;铜线升级算;裸线加一半说明: 十下五就是十以下乘以五;百上二就是百以上乘以二;二五三五四三界就是二五乘以四,三五乘以三;七零九五两倍半就是七零和九五线都乘以二点五;穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九;铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算.裸线加一半就是在原已算好的安全电流数基础上再加一半估算口诀二：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表可以看出：倍数随截面的增大而减小。

(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

(3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

(4)“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量，可按25mm2铝线计算。

在施工现场一般就是导线截面积x4=电流估算值，这样算出来的值肯定够用，安全。

导线截面积x2＝马达功率估算值，例如2.5mm2的导线接小于等于5KW的电机肯定没有问题，也能保证安全！小电流*5 ，4个的24A，6个的32A正规合格的产品铜芯的电线1平方毫米能承载6-8安培的电流，一般不要超过6安培就比较安全。

日常很多电源线是2.5mm2的线。

说得就是线的垂直横切面为2.5平方毫米。

一般能承受15安培，乘以电压220伏那就是能接3.3千瓦。

国标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯线截面积直径允许长期电流2.5 mm2 1.78mm16A~25A4 mm2 2.2mm25~32A6 mm2 2.78mm32~40A由于电热水器是短时间工作，所以一般以每1 mm2铜芯线可以允许通过8A~10A的电流计算。

在相同的截面积条件下，铜芯线的负载电流值与铝芯线相比为1.3:1，即铜芯线电流负载量是铝芯线的1.3倍，如下表：铝芯线截面积直径允许长期电流2.5 mm2 1.78mm13A~20A4 mm2 2.2mm20~25A6 mm2 2.78mm25~32A家庭电路设计，2000年前，电路设计一般是：进户线4—6 mm2，照明1.5 mm2，插座2.5 mm2，空调4 mm2专线。

2000年后，电路设计一般是：进户线6—10 mm2，照明2.5 mm2，插座4 mm2，空调6 mm2专线。

注：北京很多住宅是：进户线6—10 mm2，照明2.5 mm2，插座2.5 mm2，空调4 mm2专线电流大电线大，电流小电线小。

电线和电流为第增关系。

电线的载流量（电流）大小与电线的材质有关依次排列银、铜、铝、铁。

与截面积成正比、与温度成反比、与导线的长度成反比。

电线的截面积大小和功率成正比关系。

与导线的电阻率有一定的关系，电阻率高的电线的载流量小、承载的功率同样也小。

一般铜线安全计算方法是：1平方毫米10A1.5平方毫米16A2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。
