桥梁和涵洞
桥梁涵洞工程施工说明(3篇)

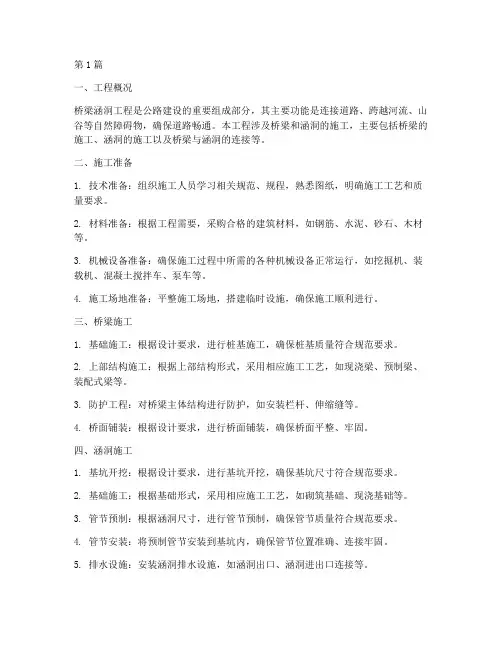

第1篇一、工程概况桥梁涵洞工程是公路建设的重要组成部分，其主要功能是连接道路、跨越河流、山谷等自然障碍物，确保道路畅通。
本工程涉及桥梁和涵洞的施工，主要包括桥梁的施工、涵洞的施工以及桥梁与涵洞的连接等。
二、施工准备1. 技术准备：组织施工人员学习相关规范、规程，熟悉图纸，明确施工工艺和质量要求。
2. 材料准备：根据工程需要，采购合格的建筑材料，如钢筋、水泥、砂石、木材等。
3. 机械设备准备：确保施工过程中所需的各种机械设备正常运行，如挖掘机、装载机、混凝土搅拌车、泵车等。
4. 施工场地准备：平整施工场地，搭建临时设施，确保施工顺利进行。
三、桥梁施工1. 基础施工：根据设计要求，进行桩基施工，确保桩基质量符合规范要求。
2. 上部结构施工：根据上部结构形式，采用相应施工工艺，如现浇梁、预制梁、装配式梁等。
3. 防护工程：对桥梁主体结构进行防护，如安装栏杆、伸缩缝等。
4. 桥面铺装：根据设计要求，进行桥面铺装，确保桥面平整、牢固。
四、涵洞施工1. 基坑开挖：根据设计要求，进行基坑开挖，确保基坑尺寸符合规范要求。
2. 基础施工：根据基础形式，采用相应施工工艺，如砌筑基础、现浇基础等。
3. 管节预制：根据涵洞尺寸，进行管节预制，确保管节质量符合规范要求。
4. 管节安装：将预制管节安装到基坑内，确保管节位置准确、连接牢固。
5. 排水设施：安装涵洞排水设施，如涵洞出口、涵洞进出口连接等。
五、桥梁与涵洞连接1. 桥梁与涵洞连接处，进行基础处理，确保连接处平整、牢固。
2. 根据设计要求，进行桥梁与涵洞连接处的防水处理。
3. 桥梁与涵洞连接处的施工质量应符合规范要求。
六、施工质量控制1. 严格控制原材料质量，确保施工质量。
2. 加强施工过程控制，严格执行施工规范和操作规程。
3. 定期进行质量检查，确保施工质量符合设计要求。
4. 发现质量问题，及时进行处理，确保工程顺利进行。
七、施工安全1. 施工现场应设置安全警示标志，确保施工安全。
桥梁和涵洞工程的组成和分类
桥梁与涵洞工程的组成与分类一、桥梁的组成分类㈠桥梁的基本组成部分、桥梁跨越部分的承载结构)。
一般包括桥面构造桥跨结构)(行车道、人行道、栏杆等上部结构1.( 和桥梁支座。
将其荷载传递至地基的结构部分。
下部结构。
是指桥梁结构中设置在地基上用以支承桥跨结构，2. 一般包括桥墩、桥台及墩台基础。
⑴桥墩。
是多跨桥梁中处于相邻桥跨之间并支承上部结构的构造物。
⑵桥台。
是位于桥梁两端与路基相连并支承上部结构的构造物。
⑶墩台基础。
是桥梁墩台底部与地基相接触的结构部分。
㈡桥梁的分类、钢筋混凝土桥、包括砖、石、混凝土桥⑴根据桥梁主跨结构所用材料，划分为木桥、圬工桥() 预应力混凝土桥和钢桥。
(⑵根据桥梁所跨越的障碍物，划分为跨河桥、跨海峡桥、立交桥包括跨线桥)、高架桥等。
⑶根据桥梁的用途，划分为公路桥、农桥以及管道桥等。
人行桥、运水桥、铁路桥、公铁两用桥、，0m大桥(L≥500m或L0≥l00m)(L≥10不同，分为特大桥⑷根据桥梁跨径总长L和单孔跨径L0 或(30m≥L≥8m40m>L0>20m)；小桥20m>L0>≥5m)L0≥40m)；中桥(l00m>L>30或⑸根据桥面在桥跨结构中的位置，分为上承式、中承式和下承式桥。
⑹根据桥梁的结构形式，划分为梁式、拱式、刚架、悬索和组合式桥。
二、桥梁上部结构㈠桥面构造桥面铺装及排水、防水系统1.:⑴桥面铺装。
即行车道铺装，亦称桥面保护层。
桥面铺装的形式有水泥混凝土或沥青混凝土铺装。
装配式钢筋混凝土、预应力混凝土桥通常采用水泥混凝土或沥1)青混凝土铺装，其厚度为60~80mm，强度不低于行车道板混凝土的强度等级。
2)防水混凝土铺装。
在需要防水的桥梁上，当不设防水层时，可在桥面板上以厚80~l00mm且带有横坡的防水混凝土作铺装层，其强度不低于行车道板混凝土强度等级，一般可不另设面层而直的沥青表面作磨耗接承受车轮荷载。
但为了延长桥面铺装层的使用年限，宜在上面铺筑厚20mm 层。
桥梁和涵洞区分标准
桥梁和涵洞是道路工程中常用的两种结构，它们的主要区别在于结构形式和使用场景。
桥梁是一种跨越河流、山谷、道路或铁路等障碍物的结构，由桥墩、桥面和桥拱等部分组成。
桥梁的主要作用是承载车辆和行人的重量，并将它们从一侧引向另一侧。
桥梁通常用于高速公路、城市道路和铁路等交通工程中。
涵洞是一种地下通道结构，通常用于穿越道路、铁路或河流等障碍物。
涵洞由洞身、洞口和进出口等部分组成，其主要作用是将道路或铁路等交通线路从地下引过。
涵洞通常用于城市道路、公路和铁路等交通工程中。
在实际工程中，桥梁和涵洞的区分标准主要包括以下几个方面：
1. 结构形式：桥梁主要由桥墩、桥面和桥拱等部分组成，而涵洞主要由洞身、洞口和进出口等部分组成。
2. 使用场景：桥梁通常用于跨越河流、山谷、道路或铁路等障碍物，而涵洞通常用于穿越道路、铁路或河流等障碍物。
3. 功能作用：桥梁主要用于承载车辆和行人的重量，将它们从一侧引向另一侧，而涵洞主要用于将道路或铁路等交通线路从地下引过。
4. 施工方式：桥梁通常采用悬浇、拼装或浇筑等方式进行施工，而涵洞通常采用开挖、支护和浇筑等方式进行施工。
总之，桥梁和涵洞是两种不同的结构形式，其使用场景和功能作用也有所不同。
在实际工程中，需要根据具体情况进行选择和设计。
桥梁、涵洞施工方案
桥梁、涵洞施工方案桥梁、涵洞施工方案一、项目背景在道路交通建设中，桥梁和涵洞是非常重要的工程，它们承载着交通运输的分量，对于保障道路通行安全具有重要意义。
因此，本文档将详细介绍桥梁、涵洞的施工方案。
二、桥梁施工方案2.1 桥梁设计在桥梁施工方案中，首先需要对桥梁进行设计。
设计包括桥梁的跨度、结构形式、荷载标准等重要参数的确定。
同时还需要考虑到桥梁的环境条件和地质条件，以保证桥梁的稳定性和安全性。
2.2 施工工序桥梁施工过程中包括多个工序，主要包括基础施工、墩柱施工、梁体施工、桥面铺装和桥梁验收等。
每一个工序的具体施工步骤和要求将详细说明。
2.3 施工机械设备桥梁施工需要使用各种机械设备，如起重机、混凝土搅拌站、钢筋焊接机等。
对于每种机械设备，将详细介绍其使用方法和注意事项。
2.4 安全措施桥梁施工期间需要加强安全管理，确保工人的安全。
在施工方案中将详细列出各种安全措施，如防护措施、勤务管理等，以确保施工过程中的安全。
三、涵洞施工方案3.1 涵洞性质确定涵洞的性质包括涵洞的类型、尺寸和材料等。
在施工方案中将详细介绍不同类型涵洞的特点及其施工要求。
3.2 施工工序涵洞的施工分为准备工作、地基处理、结构施工和装修等工序。
每一个工序的施工步骤和要求将进行细化说明。
3.3 施工机械设备涵洞施工需要使用各种机械设备，如挖掘机、钻机等。
在施工方案中将详细介绍这些机械设备的使用方法和注意事项。
3.4 安全措施同样，涵洞施工期间也需要加强安全管理，确保工人的安全。
施工方案中将列出各种安全措施，如防护措施、勤务管理等，以确保施工过程的安全。
四、附件本文档所涉及的附件如下：附件1：桥梁设计图纸附件2：涵洞设计图纸附件3：施工机械设备清单...五、法律名词及注释本文档所涉及的法律名词及注释如下：1. 建造法：指中华人民共和国《建造法》。
2. 安全生产法：指中华人民共和国《安全生产法》。
...。
做好桥梁涵洞安全隐患排查
做好桥梁涵洞安全隐患排查一、引言桥梁和涵洞作为重要的交通设施，承载着道路交通的重任，因此它们的安全问题关系到交通的畅通和人民生命财产的安全。
为了做好桥梁涵洞的安全隐患排查，保障交通安全，值得我们深入探讨。
二、桥梁涵洞的重要性1. 桥梁和涵洞是交通线路的重要部分，为交通运输提供便利。
2. 涵洞在地下交通中扮演着排水和通风的作用，对管道和水系的维护起着重要作用。
3. 桥梁和涵洞的状态直接影响地面道路的安全，一旦发生问题可能导致交通阻塞和事故。
三、桥梁涵洞的安全隐患1. 结构安全隐患：桥梁和涵洞的结构问题可能造成安全隐患，如裂缝、变形、结构疲劳等。
2. 排水设施问题：涵洞内的排水管道存在堵塞或损坏，会引发内部积水，甚至影响到地面道路的排水。
3. 清洁问题：桥梁和涵洞结构过于脏乱会导致结构腐蚀，加剧其老化程度。
4. 涂料涂层问题：桥梁表面的涂料脱落或老化会影响桥梁的防腐功能。
5. 涵洞通风和照明问题：通风和照明不足或者设备老化问题都会影响交通安全。
四、桥梁涵洞安全隐患排查方法1. 定期检查：制定桥梁涵洞安全检查计划，定期进行检查。
2. 组织专业力量：结合专业机构，对桥梁涵洞进行全方位的检查。
3. 检查内容：包括结构检查、排水设施检查、清洁状况检查、涂层检查、通风和照明设备检查等。
4. 检查记录：及时记录并归档，做好隐患的排查和整改工作。
5. 定期维护：对发现的问题，及时采取维护措施，做好桥梁涵洞的日常维护工作。
五、实际案例分析以某市某座桥梁为例，由于涵洞排水设施长期没有清理导致内部积水，结构出现锈蚀和裂缝。
经过专业力量的检查，及时对排水设施进行了清理，并对结构进行了加固修复，使其安全问题得到了解决。
六、结论做好桥梁涵洞的安全隐患排查是保障交通安全的重要举措。
通过定期检查、专业维护和整改工作，可以使桥梁涵洞始终处于安全状态，为交通运输提供安全保障。
七、展望随着交通运输的发展，桥梁涵洞作为重要的交通设施将承担更重要的责任，我们需要不断总结经验，完善相关管理制度，提高桥梁涵洞的保养和管理水平，以确保交通的安全和畅通。

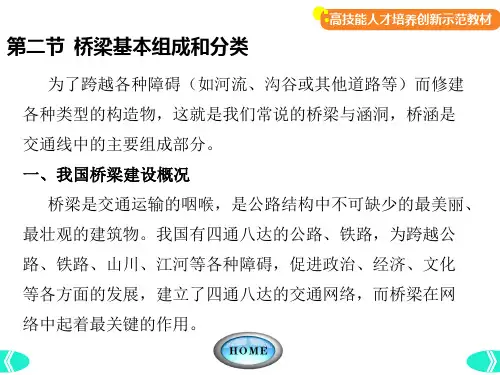

桥梁与涵洞
一
高速断路器检修
二
牵引逆变器检修
三
接触器检修
四
牵引控制单元检修
五
制动电阻检修
《
》
城市轨道交通车辆检修
高技能人才培养创新示范教材
第二节 桥梁6.基2 本牵组引成及和控分制类 系统检修
一
高速断路器检修
一）高速断路器简介
在列车牵引系统的电路出现严重干扰的 情况下（如过电流、逆变器故障或线路 短路），高速断路器(HSCB)能够将各牵 引设备从受电弓线路上安全断开。
高技能人才培养创新示范教材
《
脱扣装置
1 杠杆 2 移动磁铁 3 板组 4 脱扣盒
5 脱扣装置盖 6 左弹簧 7 右弹簧 8 旋钮
9 前刻度板 10 脱扣指示器 11 紧固件 12 锁紧螺钉
》
第二 节高速桥断梁路基器本典型组结成构和和分主类要部件
城市轨道交通车辆检修
高技能人才培养创新示范教材
1 叉杆 2 闭合杆 3 前盖板 4 闭合线圈 5 线圈芯组件 6 后盖板
《
》
第二节 桥梁基本组成和分类Biblioteka 高技能人才培养创新示范教材
赵州桥
南京长江大桥
《
》
第二节 桥梁基本组成和分类
高技能人才培养创新示范教材
上海卢浦大桥
《
广东虎门大桥辅航道桥
》
第二节 桥梁基本组成和分类
高技能人才培养创新示范教材
苏通长江公路大桥
《
润扬长江公路大桥
》
高城技市能轨人道才交培通养创车新辆示检范修教材
4. 灭弧罩检查
将灭弧罩分解，检查灭弧栅片的情况。 对于烧灼厉害的灭弧栅片应更换。
桥梁涵洞(修改)
第六章桥梁、涵洞一、桥涵设计原则1、根据本项目建设条件和特点，桥涵型式的选择遵循“结构安全、技术先进、适用耐久、经济合理”的原则。
同时考虑施工便利、舒适和谐、生态环保的要求。
2、桥位选择在服从路线总体走向的基础上，将路线布置与桥梁方案有机地结合起来，路桥综合考虑；同时要加强工程地质勘察和横断面测量，认真分析各种不利工程地质状况对桥位选择，孔跨布置、结构形式等的影响。
3、桥梁、涵洞的设置应结合农田基本建设考虑排灌的需要，以尽量不改变现有河流自然状态、不降低原有沟渠使用功能，充分考虑沟渠泄洪及灌溉的需要，尽可能顾及群众生产、生活方便为原则。
4、桥梁上部尽量采用预制构件，以便桥梁上、下部能平行作业，利于加快施工进度，确保工程质量、降低工程成本，缩短工期。
5、桥梁布孔避免盲目追求大跨径，应结合河流所在地区地形、地质条件以及上下游现有桥梁孔径布置等综合考虑，做到排水通畅，结构安全，符合排洪救灾的要求。
6、树立保护环境的理念。
根据山区地形、地物特点，桥梁选型和孔跨布置应充分考虑上下部结构的协调及与周围环境的协调。
桥梁设计充分考虑桥梁结构类型的选择、施工方法（基础开挖、预制场地等）的确定等对周边环境的影响，特别重视保护自然环境，避免采用不合理的桥梁结构造成对山体的大填大挖。
7、结构设计充分考虑构件的“可检测、可维护、可更换”。
8、涵洞的设置结合农田基本建设考虑排灌的需要，以尽量不改变现有河流自然状态、不降低原有沟渠使用功能，充分考虑沟渠泄洪、灌溉的需要，尽可能顾及群众生产、生活方便为原则。
二、技术标准的采用情况1、桥涵设计依据及主要技术标准⑴《公路工程技术标准》JTG B01-2003。
⑵《公路路线设计规范》JTG D20-2006。
⑶《公路路基设计规范》JTG D30-2004。
⑷《公路工程水文勘测设计规范》JTG C30-2002。
⑸《公路桥涵设计通用规范》JTG D60-2004。
⑹《公路桥涵施工技术规范》JTG/T F50-2011。
桥梁、涵洞工程施工方案
涵洞挖基均采用挖掘机挖基，人工配合整修；对于软基上的涵洞应在进行完软基处理后再进行基础工程的施工
①基坑开挖前，开挖临时排水，设置过道交通，保护好原有水系和原有交通。
②基坑开挖，根据不同的地质情况，采用不同的处理方法，开挖的土石方作废方处理。
③在未风化的岩层上建筑基础时，先将岩面上松动碎石、淤泥、苔鲜等清除后凿毛洗净岩面，若岩面是倾斜时将岩面凿成台阶，使承重面与重力线垂直。
④在风化岩层上建筑基础时，按基础尺寸凿除已风化的岩层，在砌筑基础施工的同时将基坑底回填满，封闭。
⑤粘土层基底，地基承载力检验合格后，妥善修整，在最短的时间内砌筑基础。
⑥为保证排水，基础可从下游往上游以伸缩缝为断面修筑。
2.3、圆管涵
工艺流程：基础放样→开挖基坑→基底检平→测量基底标高→检测基底承载力→铺设砂砾垫层→浇筑砼基座→安装涵管→接缝处理→护壁砼浇筑→洞口砌筑→台背回填→验收。
1.4、上部结构施工
桥梁上部构造为跨径13m后张法预应力钢筋混凝土空心板。施工工艺框图见下页：
1.4.1、浇筑底模：底模为在成型路基上浇筑30cm厚C25混凝土台座，表面采用磨石机磨光。
1.4.2、钢筋加工及绑扎：钢筋下料加工要精确，位置要正确，保护层垫块要标准，绑扎要牢固；
后张法预应力砼空心板梁预制施工工艺框图
2、涵洞
本项目的涵洞数量有：圆管涵2道，箱涵1道。涵洞工程尽量在路基填筑施工高潮到来之前完成，如个别涵洞材料供应不及时或阻碍交通，可先填后挖施工。
2.1、准备工作
①涵洞开工前，向监理工程师提交本工程的施工组织设计和开工报告，经监理工程师批准后才能开工。
②按图纸设计的本工程位置、标高、几何尺寸，进行施工测量放样，并与现场实际情况进行核对，如有不妥，立即报告监理工程师，按监理工程师指示办理。
桥梁涵洞修复施工方案
桥梁涵洞修复施工方案
【方案一】
修复施工方案概述：根据桥梁和涵洞的具体破损情况，分别采取相关修复措施，以确保其结构和功能的正常恢复。
下面分别对桥梁和涵洞的修复方案进行详细阐述。
【桥梁修复方案】
1. 混凝土修补：对受损的混凝土进行清理和修复，使用适当的混凝土修补材料填补缺损部分，并做好养护工作。
2. 钢筋防腐：对受损的钢筋进行局部更换或修复，使用防腐涂料进行涂覆，以提高钢筋的耐久性和抗腐蚀能力。
3. 安全栏杆修复：检查和修复桥梁的安全栏杆，确保其牢固可靠，防止行人和车辆意外事故发生。
4. 桥面铺装修复：对破损的桥面进行修复或更换，采用耐久性强、抗滑性好的铺装材料，以提供良好的行车条件。
【涵洞修复方案】
1. 清理排水系统：对涵洞内的排水系统进行疏通和清理，确保排水畅通，避免积水引起涵洞结构的腐蚀和损坏。
2. 渗漏修复：对涵洞内可能存在的渗漏问题进行修复，采用专业的防渗漏材料进行涂覆或堵漏处理，防止水涝对涵洞的危害。
3. 衬砌修复：对涵洞内受损的衬砌进行修复或更换，确保衬砌的完整性和稳定性，提高涵洞的承载能力和安全性。
4. 照明设施维修：检查和修复涵洞内的照明设施，确保夜间通行的安全性和便利性。
【注意事项】
1. 在施工过程中，必须严格遵守相关的安全操作规范，确保施工人员的人身安全。
2. 施工期间需对交通进行临时管制或者分流，以确保施工区域的交通秩序。
3. 在施工结束后，需要进行验收和监测，确保修复后的桥梁和涵洞达到设计要求和使用标准。
第十四章 桥梁、涵洞、隧道
•
公路上常用的U形桥台的总图，它包
括了纵剖面图、平面图和台前、台后合成
视图。纵剖面图是沿桥台对称面剖切得到
的全剖视，主要用来表明桥台内部的形状
和尺寸，以及各组成部分所使用的材料。
平面图是一个外形图，主要用以表明桥台
的平面形状和尺寸。台前、台后合成视图
是由桥台的半正面、半背面组合而成的，
用以表明桥台的正面和背面的形状和大小。
2019/11/12
8
圆端形桥墩 正面图为按照线路方向投射桥墩所得的视图。
圆形墩的桥墩图
正面图是半正面与半3-3剖面的合成视图， 半剖面是为了表示桥墩各部分的材料，加注材料说 明，画出虚线作为材料分界线。半正面图上的点画 线，是托盘上的斜圆柱面的轴线和顶帽上的直圆柱 面的轴线。平面图画成了基顶平面，它是沿基础顶 面剖切后向下投射得到的剖面（剖视）图。
状及大小，按照习惯，合成视图上对称部位
的尺寸常注写成全长一半的形式，例如写成
或320/2的样子。
2019/11/12 30
•
在画侧面图的位置画的是桥台的半正面及
半背面合成的视图，用以表示桥台正面和背面
的形状和大小。图中的双点画线画出的是轨枕
和道床，虚线是材料分界线。图上重复标注了
有关尺寸，只示出了一半的对称部位亦注写成
置情况，钢筋图的画法已在第12章中讲述过。 墩帽形状和配筋情况不太复杂时也可将
墩帽钢筋布置图与墩帽图合画在一起，不必单 独绘制。
2019/11/12 13
桥墩图的阅读
阅读桥墩图的方法和步骤如下：(图14-4) 1．阅读标题栏和附注（说明），了解桥墩的名称、 尺寸单位以及有关施工、材料等方面的技术要求。 2．阅读各视图的名称，弄清获得各视图的投射方向 以及各视图间的对应关系。 3．找出桥墩各组成部分的投影，弄清它们的形状和 大小。 4．综合各部分的形状和大小，以及它们之间的相对 位置，可以想象出桥墩的总体形状和大小。
桥梁下部结构、涵洞
桥梁下部结构、涵洞桥梁下部结构、涵洞导语：同构筑物应单独整理，一座桥、涵、通道作为一个独立单元，上下部结构的编排顺序，一般可按下部结构在前，上部结构在后进行整理，按分项、分部、单位工程划分表的顺序归档。
桥梁下部结构，涵洞, 地下工程内容提要桥梁下部结构，涵洞, 地下工程的工程构造重点难点对工程分类、适用、组成、构造要记忆，对构造的要求、特点、应用范围要理解。
地下工程是“了解”内容。
内容讲解三、桥梁下部结构(一)桥桥墩1.实体墩实体桥墩是指桥墩是由一个实体结构组成的，可分为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。
实体桥墩是由墩帽、墩身和基础组成的。
2.空心桥墩.空心桥墩有两种形式，一种基本为上述的实体重力型结构，镂空中心部分。
另一种即采取薄壁钢筋混凝土的空格形墩身。
空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。
空心墩按壁厚分为厚壁与薄壁两种。
空心桥墩在构造尺寸上应符合下列规定：(1)身最小壁厚，对于钢筋混凝土不宜小于30cm，对于素混凝土不宜小于50cm。
(2)墩身内应设横隔板或纵、横隔板。
(3)墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于20cm;例题：空心桥墩在构造尺寸上应符合下列规定：A.墩身最小壁厚，对于素混凝土不宜小于50cm。
B.最小壁厚，对于钢筋混凝土不宜小于30cm，C.墩身最小壁厚，对于钢筋混凝土不宜小于40cm，D.身的通风孔与泄水孔，孔的直径不宜小于20cm;E.身的通风孔与泄水孔，孔的直径不宜小于15cm;答案：ABD3.柱式桥墩柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。
柱式桥墩的墩身沿桥横向常由1-4根立柱组成。
4.柔性墩.柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。
典型的柔性墩为柔性排架桩墩，多用在墩台高度5.0。
7.Om，跨径一般不宜超过13 m的中、小型桥梁上。
柔性排架桩墩分单排架和双排架墩。
单排架墩一般适用于高度不超过4.0-5.Om。
桥梁涵洞分类-概述说明以及解释
桥梁涵洞分类-概述说明以及解释1.引言1.1 概述概述：在交通建设中，桥梁和涵洞是重要的基础设施，它们在连接交通线路、提供通行条件和保障交通安全方面发挥着至关重要的作用。
桥梁和涵洞的分类对于合理规划、设计和施工具有重要意义。
桥梁的分类可以从结构形式和功能两个方面进行。
从结构形式来看，桥梁可以分为梁桥、拱桥、桁架桥、索桥等不同类型。
每种类型的桥梁都有其独特的特点和适用场景。
从功能来看，桥梁可以分为公路桥、铁路桥、人行桥等，根据其所承担的交通任务的不同进行分类。
涵洞也可以按照结构形式和用途两个维度进行分类。
根据结构形式，涵洞可以分为明涵和暗涵两类。
明涵是指通风光线良好、上方有开口的涵洞，暗涵则是没有开口的、全封闭的涵洞。
通过这种分类方式，可以根据涵洞的具体情况选择合适的结构形式。
根据用途，涵洞可以分为道路涵洞、铁路涵洞、排水涵洞等，每种涵洞都有特定的用途和设计要求。
通过对桥梁和涵洞的分类，可以更好地了解它们的特点和适用场景，为规划、设计和施工提供指导。
同时，桥梁和涵洞作为交通建设的重要组成部分，也需要考虑其对环境的影响、维护和管理等方面的问题。
因此，对桥梁和涵洞的分类研究是一个复杂而重要的课题，需要综合考虑多个因素，以确保其安全、可靠和可持续发展。
1.2文章结构1.2 文章结构本文将按照以下结构进行叙述桥梁和涵洞的分类。
首先，引言部分将对桥梁和涵洞的概述进行简要介绍，并指出文章的目的。
接下来，在正文部分，将对桥梁和涵洞的分类进行详细的阐述。
在桥梁分类方面，将按照结构形式和功能两个维度进行分类讨论。
在涵洞分类方面，将按照结构形式和用途两个维度进行分类讨论。
最后，在结论部分，将对桥梁和涵洞的分类进行总结，归纳出各自的特点和应用场景。
通过以上结构的安排，本文将全面介绍桥梁和涵洞的分类情况，使读者对桥梁和涵洞有一个整体的了解。
同时，通过对分类的讨论，可以帮助读者更好地理解和记忆相关知识，并能够在实际工程中有针对性地选择和应用适合的桥梁和涵洞类型。
道路、桥梁、涵洞、隧道工程图识图
4.4.2.1 路线平面图 4.4.2.2 路线纵断面图 4.4.2.3 路基横断面图
桥跨结构（上部结构）——它是线
桥梁的组成： 路跨越障碍时的主要承载结构
附属结构—— 包括栏杆、灯柱、
支座等
桥墩和桥台（下部结构）——它 们支承桥跨结构，并将荷载传至 地基，位于桥中间的叫桥墩，位
于桥两端的叫桥台
设计一座桥梁要绘制许多图纸，包括桥位平 面图、桥位地质断面图、桥梁总体布置图、构 件结构图等。
桥位平面图主要表示道路路线通过江河、山 谷时建造桥梁的平面位置，采用较小的比例绘 制。它将桥梁和桥梁与路线连接处和地形、地 物、河流、水准点、地质探孔等表达清楚，与 路线平面图差不多。
桥位地质断面图是根据水文调查和地质钻探 所得的水文地质资料绘制的桥位处的河床的水 文地质断面图，包括河床断面、最高水位线、 常水位线和最低水位线，作为设计桥梁、桥台、 桥墩和计算土石方量的依据。
洞键有口部端由位墙端是式 墙洞和、口翼翼，墙墙洞式 或口两护的种坡构。、造 截洞和构必涵侧受进出常种水口缘成须洞端路冲水水采形墙铺石。保基墙基刷口口用式、砌等证础两免。和通一。
4.4.4.1 涵洞工程图的图示 特点
4.4.4.2 涵洞工程图示例
4.4.5.1 隧道工程图的图示 特点
4.4.5.2 隧道进口洞门设计 图示例
4.4.5.3 建筑限界及净空设 计图示例
平沿将表路里度的里以时条的长面线路示程左桩，线地 地 程当，加水度路由路 水地桩 侧 ，在部形 形 度线路线，所 可 粗 平 里于线准线路 路 示路12物号 每 在路分部 、 用设 以 粗 状 程型两画地路点部平、、由线线用： 隔 符线线：分 地 等计 在 实 况 ，线（：侧在物分面左的部地路统号上为 1： 物 高的 地 线 。 不平平沿：直一地用k向走分图形线一的表从： 线路形此表（(m面面路表线定 形 图右向：主的上示路部 部来地线图线示1以图线图示公：.和范 图 例图边线路14表形要宽上只路分 分“通D5每第的～里按9导1例左围 上 来注起线示的.度沿表线用56常隔1302数规基”线来0写总点。起右按设示的内 ， 表5.采于一0递定3符测本表公长到伏实计路宽b弯的 地 示用号定表增路号）量示里终度内变际路线度的道导距形地 。示。线垂来的。数及点化尺线和。容比线离曲用形在路直表导值各沿及寸中水例：点线等、图路示线线。路前其无心平较，中线设）高地点段进变走法 线 状小标的设计。状线物的方化画 画 况向，表一路长向出 一 及况来。所和公线，
桥梁、涵洞施工工艺
桥梁、涵洞
一、涵洞连接管
（一）砼基座
基坑开挖后，应先进行装模，待模板安装完成并经监理工程师验收合格后，方可进行砼浇筑。
砼采用现场集中拌和，30cm一层堆铺、振捣、抹平。
（二）敷设
待基础险强度达到75%以上时，开始安装管节，管节安装从下游开始，使接头面向上游，每节涵管应紧贴于基座上，所有管节应按正确的轴线和坡度敷设，如管壁厚度稍有不同，应使内壁齐平，在敷设过程中，应保特管内清洁无脏物。
浇筑管壁处外侧砼，以固定涵管。
（三）接缝
涵管接缝宽度不大于5mm,用沥青麻絮填塞接缝内外侧形成柔性封闭层，再用两层15cm宽的浸透沥青的油毡包缠接缝。
（四）涵背回填
回填材料采用批准的能充分压实的透水性好的材料，分层、对称回填，每层厚度不大于15cm,第一层厚度控制在30cm左右，用振动夯夯实达到设计标准。
管节外壁必须注明适用的管项填土高度，相同的管节应堆置一处，以便于取用，防止弄错。
管节的装卸及安装用吊具进行，不允许用滚板或斜板卸管。
桥梁涵洞总体设计原则及相关规定[详细]
