欧姆定律题型六大题型归纳汇编.

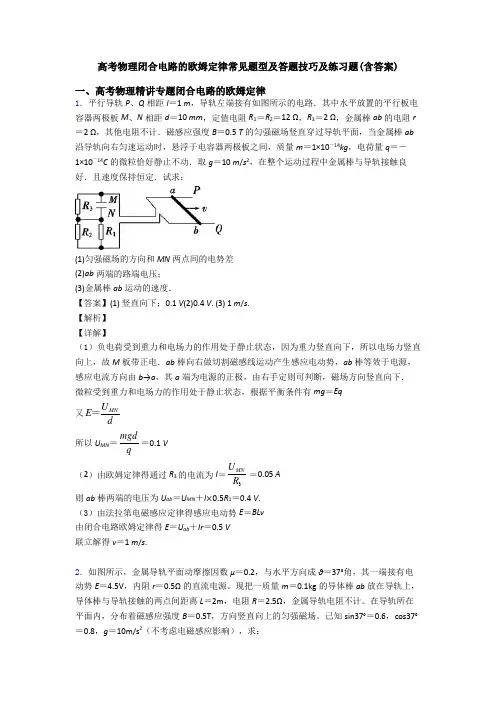

高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 相距d ＝10 mm ，定值电阻R 1＝R 2＝12 Ω，R 3＝2 Ω，金属棒ab 的电阻r ＝2 Ω，其他电阻不计．磁感应强度B ＝0.5 T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m ＝1×10－14kg ，电荷量q ＝－1×10－14C 的微粒恰好静止不动．取g ＝10 m /s 2，在整个运动过程中金属棒与导轨接触良好．且速度保持恒定．试求：(1)匀强磁场的方向和MN 两点间的电势差 (2)ab 两端的路端电压； (3)金属棒ab 运动的速度．【答案】(1) 竖直向下；0.1 V (2)0.4 V . (3) 1 m /s . 【解析】 【详解】（1）负电荷受到重力和电场力的作用处于静止状态，因为重力竖直向下，所以电场力竖直向上，故M 板带正电．ab 棒向右做切割磁感线运动产生感应电动势，ab 棒等效于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下． 微粒受到重力和电场力的作用处于静止状态，根据平衡条件有mg ＝Eq 又MNU E d＝所以U MN ＝mgdq＝0.1 V（2）由欧姆定律得通过R 3的电流为I ＝3MNU R ＝0.05 A则ab 棒两端的电压为U ab ＝U MN ＋I ×0.5R 1＝0.4 V . （3）由法拉第电磁感应定律得感应电动势E ＝BLv 由闭合电路欧姆定律得E ＝U ab ＋Ir ＝0.5 V 联立解得v ＝1 m /s .2．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。
(完整)欧姆定律基本题型汇编,推荐文档
欧姆定律基本题型汇编题型一：利用欧姆定律的一般计算 1 . 一小灯泡标有“ 2.5V 6 Q”若要把它接到10V 电路中正常工作，应 __________ 联一个 _____ Q 的电阻；若 把它接入2A 电路中，应 _______ 联一个 ______ Q 的电阻.（利用串联分压和并联分流原理解题 ）2 .在图电路中，电阻R 的阻值为10Q •闭合开关S,电流表A 的示数为0.3A ,电流表A 的示数为0.5A .则： （1）通过电阻R 2的电流为 ______ A . （2）电源电压为 ____V . （3）电阻R 2的阻值为 _______ Q. 3.干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具 有一定的电阻。
可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电 阻串联组成，如图a 所示。
用图b 所示的电路可以测量出一个实际电源的电阻值。
图中 R=14 Q,开关K 闭合时，电流表的读数l=0.2A ，已知电源电压U=3.0V ，求电源的电阻 Ur JIft.题型二： 1 .如图, 源电压和 （利用开关）串并联转换电路的计算 当S 闭合时，电流表的示数 1 . 5A ,电压表的示数为R 的阻值；（2 ）当S 断开时，电压表的示数为6V , 电源电压保持不变，电阻 R3= 10 Q,当开关S1、S2, 9V .求（1）求电 电流表的示数为1A ， R 2的阻值是多大? 2.如图， 电压表的示数4V ,当S1、S2都闭合时，电流表示数为 0.5A ，求：R1、电源电压与R2的阻值。
都断开时，电流表的示数 0.2A ， R13.如图所示电路，电源电压为 6V 。
若在甲、乙两处分另U 接入电压表，闭合开关，甲、乙两表读数之比 为1： 2;若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为 0.6A 。
求R1 的阻值。
题型三：范围类（极值）的计算 1 .如图，电流表量程 0〜0.6A ，电压表量程0〜15V,电阻R0= 30Q ，电路两端电压恒为 滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的 电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器 连入电路的电阻范围。

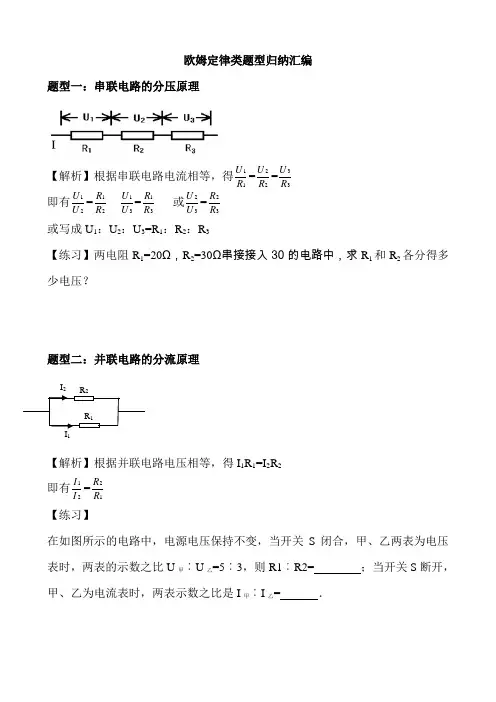

【初中物理】欧姆定律类题型归纳汇编 人教版
欧姆定律类题型归纳汇编题型一：串联电路的分压原理【解析】根据串联电路电流相等，得11R U =22R U =33R U 即有21U U =21R R 31U U =31R R 或32U U =32R R 或写成U 1：U 2：U 3=R 1：R 2：R 3【练习】两电阻R 1=20Ω，R 2=30Ω串接接入30的电路中，求R 1和R 2各分得多少电压？题型二：并联电路的分流原理【解析】根据并联电路电压相等，得I 1R 1=I 2R 2 即有21I I =12R R 【练习】在如图所示的电路中，电源电压保持不变，当开关S 闭合，甲、乙两表为电压表时，两表的示数之比U 甲︰U 乙=5︰3，则R1︰R2= ；当开关S 断开，甲、乙为电流表时，两表示数之比是I 甲︰I 乙= ．I 21题型三：用电能表间接测量用电器的电功率用电能表测用电器的实际率下表是某种品牌电饭锅的铭牌，根据给出的数据可以计小明家的电能表如图所示，家中同时工作的用电器的总功率不能超过 W．当小明家只有此电饭锅工作时，3min内转盘正好转过90圈，求1）该电饭锅消耗的电能是多少，2）该电饭锅的实际电功率为多少．【练习】如图所示是家庭电子式电能表的表盘，表盘上标有“3200 imp/kW·h”，表示用电器每消耗1kW·h的电能，指示灯闪烁3200次。
若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4 min内闪烁320次，则该热水器的实际功率是多少W？题型四：用欧姆定律计算电路中用电器的电功率1在图所示的电路中，电阻R1=30Ω，滑动变阻器R2标有“100Ω 2A”字样，电流表的量程为0～0.6A，电压表的量程为0～15V。
闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为9V，电流表的示数为0.5A。
求：（1）此时滑动变阻器的消耗的电功率；（2）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围。

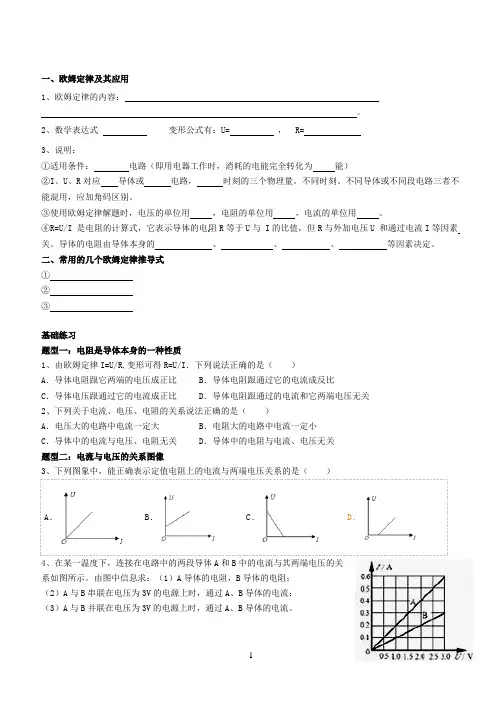

欧姆定律题型分类讲解(不含动态电路及电路故障)
一、欧姆定律及其应用 1、欧姆定律的内容： 。
2、数学表达式 3、说明： ①适用条件： ②I、U、R 对应 电路（即用电器工作时，消耗的电能完全转化为 导体或 电路， 能） 变形公式有：U= ， R=时刻的三个物理量。
不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
③使用欧姆定律解题时，电压的单位用 ，电阻的单位用 ，电流的单位用 。
④R=U/I 是电阻的计算式，它表示导体的电阻 R 等于 U 与 I 的比值，但 R 与外加电压 U 和通过电流 I 等因素 关。
导体的电阻由导体本身的 二、常用的几个欧姆定律推导式 ① ② ③ 基础练习 题型一：电阻是导体本身的一种性质 1、由欧姆定律 I=U/R,变形可得 R=U/I．下列说法正确的是（ A．导体电阻跟它两端的电压成正比 C．导体电压跟通过它的电流成正比 A．电压大的电路中电流一定大 C．导体中的电流与电压、电阻无关 题型二：电流与电压的关系图像 3、下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（ ） ） B．导体电阻跟通过它的电流成反比 D．导体电阻跟通过的电流和它两端电压无关 ） B．电阻大的电路中电流一定小 D．导体中的电阻与电流、电压无关 、 、 、 等因素决定。
2、下列关于电流、电压、电阻的关系说法正确的是（A．B．C．D．4、在某一温度下，连接在电路中的两段导体 A 和 B 中的电流与其两端电压的关 系如图所示。
由图中信息求：（1）A 导体的电阻，B 导体的电阻； （2）A 与 B 串联在电压为 3V 的电源上时，通过 A、B 导体的电流； （3）A 与 B 并联在电压为 3V 的电源上时，通过 A、B 导体的电流。
-1-6. 如图 1 所示电路中，电源两端的电压不变，改变 R2 的滑片 位置，电压表示数随电流变化的图线画在图 2 的坐标系中， 则由图可知： （1） 这是一个 右端时，R2 的阻值为它的 此时电路中的电流为 表 V2 示数为 电压表 V1 示数为 题型三：比值问题 电路， （ “甲” 或“乙” ）是电压表 V2 的电流与电压关系图像。
欧姆定律题型六大类型归纳汇编
欧姆定律题型六大类型归纳汇编
欧姆定律是电学中的“金科玉律”，使用广泛。
在研究欧姆定律时，来自老师或练册中的题目也无疑是研究的核心。
根据题目类型进行分类，可以帮助我们更好地掌握欧姆定律。
在这里，我们将欧姆定律的题目按照类型进行归纳整理，总结出以下六类题型：
一、求电路中的电流强度
这种类型的题目通常给出电路图以及电路图中的电阻值，要求求出电路中的电流强度。
解决这类问题通常需要使用欧姆定律的公式 I=U/R。
二、求电阻值
给定一段电路，电路中的电流强度和电势差均已知，要求求出电路中某个电阻的阻值。
这种类型的题目需要用到欧姆定律的公式R=U/I。
三、串联电路问题
串联电路通常有两种情况：电阻一样和电阻不一样。
需要利用串联电路中电流强度不变的特点，使用欧姆定律公式计算出电阻总和，即可求出总电阻。
四、并联电路问题
并联电路也分为两种情况：电阻一样和电阻不一样。
由于并联电路中电压相同，因此可以使用欧姆定律计算出各分支电路的电流强度，然后将电流强度加起来，即可求出总电流。
五、综合电路问题
这种类型的问题一般是一些复杂电路的综合问题，需要进行分析和计算，比较考验解题能力。
六、分压问题
分压器通常是由两个电阻串联而成，输入端与接地端之间的电阻所对应的电压就是输出端电压。
这种类型的问题需要计算电阻比值，从而求出输出电压或输入电压。
以上就是欧姆定律的六种常见题型。
希望可以帮助大家更好地理解并解决欧姆定律问题。
九年级物理欧姆定律题型大汇总(超全)
九年级欧姆定律章节考点题型汇总类型一：欧姆定律的实验探究我们进行过“科学探究欧姆定律”的实验，（l）请在右边方框画出该实验的电路图．（2）①由于电路图中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了＿＿＿＿＿＿＿法。
②如图是某实验小组深究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是＿＿图；表示电阻不变时，电流随电压变化的图像是＿＿图。
（选填“甲”或“乙”）（3）在探究过程中，使用滑动变阻器的目的是＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿。
（4）实验的结论是：①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿类型二：欧姆定律的理解由欧姆定律公式，对同一段电路，则下列说法中正确的是（）A、R与U成正比B、当U为0时，R为零C、U与I成正比D、以上说法都不对类型三：应用欧姆定律进行计算一个电阻的两端加上3V的电压时，通过它的电流是0.2A，导体的电阻是＿＿＿＿＿Ω，如果导体两端的电压扩大为原来的2倍，则导体的电阻为＿＿＿＿Ω。
变式训练（1）一只电阻当其两端电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，那么该电阻阻值为（）A、8ΩB、20ΩC、28ΩD、18Ω（2）一段导体的电阻值增加4Ω时，接到原来的电源上，发现通过该导体的电流变为原来的3/4，则该导体原来的电阻为（）A、16ΩB、12ΩC、8ΩD、20Ω类型四：利用图像法解决欧姆定律的相关问题通过导体a、b的电流随电压的变化情况如图所示，则导体a、b的电阻相比较（）A、R a＞R b B、R a＜R b C、Ra＝R b D、无法确定变式训练在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。
则由图可知，元件A的电阻为＿＿＿＿Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是＿＿＿＿＿A类型五：导体的串联如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压和通过它们的电流的大小，有（）A、U AB＞U BC，I AB＜I BC B、U AB＜U BC，I AB＝I BCC、U AB＞U BC，I AB＝I BCD、U AB＝U BC，I AB＜I BC类型六：串联电路比例的计算长短粗细都相同的铁丝和银铝合金丝，它们的电阻之比是1：10，当它们由联在同一电路时，通过它们的电流之比是_______，它们两端的电压之比是______。
欧姆定律中考试题分类汇编经典.docx
欧姆定律中考试题分类汇编经典一、欧姆定律选择题1．如图所示，电源电压保持不变，小灯泡L 、 L 分别标有“ 6V 3W”和“ 6V6W”的字样，滑12动变阻器 R 的阻值变化范围为0～12Ω，当 S123都闭合，滑动变阻器的滑片滑到a、 S和 S端时，两灯都正常发光．不考虑温度对灯泡电阻的影响，则（）A. 电源电压为 12 VB. 两灯都正常发光时电流表的示数为3AC. 整个电路的最小功率 2.25WD. 整个电路的最大功率9 W【答案】 D【解析】【解答】解：（1）当 S1 23都闭合，滑动变阻器滑到 a 端时，灯泡1和灯泡、 S、 S LL2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，所以，电源的电压U=U1=U2=6V，故 A 错误；（ 2）由 P=UI 可得，两灯泡都正常发光时通过的电流：I1= ==0.5A， I2===1A，因并联电路中干路电流等于各支路电流之和，所以，两灯都正常发光时电流表的示数：I=I1 +I2=0.5A+1A=1.5A，故 B 错误；（ 3）由 I=可得，两灯泡的电阻：R1===12 Ω， R2= ==6Ω，当S1、 S3闭合且滑片位于 b 端时， R1与 R 的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小总功率：P 小 ===1.5W，故 C 错误；（ 4）当 S1、 S2、 S3都闭合且滑片位于 a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以，整个电路的最大功率：P 大 =P1+P2 =3W+6W=9W，故 D 正确．故选 D．【分析】（ 1）当 S1 23都闭合，滑动变阻器的滑片滑到 a 端时，灯泡12并、 S和 S L和灯泡 L 联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压；（ 2）根据P=UI 求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数；（3）根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和P=UI= 求出电路的最小总功率；（ 4 ）当 S1、 S2、 S3都闭合且滑片位于 a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P 从b 端向 a 端滑动的过程中（）A. 电压表V1的示数变大，电流表 A 的示数变大B. 电压表V2的示数变大，电流表 A 的示数变小C. 电压表V1的示数变大，电流表 A 的示数变小D. 电压表V2的示数变大，电流表 A 的示数变大【答案】A【解析】【解答】解：由图知，定值电阻R1 和滑动变阻器R2 串联， V1 测量 R1 两端的电压，电压表V2 测量 R2 两端的电压，电流表测量串联电路中的电流。
《欧姆定律》常考题型归纳
《欧姆定律》常考题型归纳（一）、欧姆定律实验：Eg1：欧姆定律实验：（1）、实验器材：电源、开关、电阻、、、、导线若干。
（2）、实验电路图：（3）、在研究电流跟电压的关系时，滑动变阻器的作用是。
电流跟电压的关系是。
（4）、在研究电流跟电阻的关系时，滑动变阻器的作用是。
电流跟电阻的关系是。
（5）、欧姆定律的内容是：，其公式为。
变形公式有、。
Eg2：在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即（）A．分别保持电阻不变和保持电压不变两个步骤进行实验B．分别保持电流不变和保持电压不变两上步骤进行实验C．分别保持电阻不变和保持电流不变两个步骤进行实验D．分别保持电流不变、电阻不变、电压不变三个步骤进行实验Eg3：根据欧姆定律，下列说法错误的是（）A．从R=U/I可知，导体的电阻跟加在其两端的电压成正比，跟导体中的电流成反比B．从R=U/I可知，对于某一确定的导体，通过的电流越大，说明导体两端的电压越大C．从I=U/R可知，导体中的电流跟两端的电压成正比，跟导体的电阻成反比D．从R=U/I可知，对于某一确定的导体，所加电压跟通过导体的电流之比是个恒Eg4：如图甲所示是“探究电流与电压、电阻关系”的实验电路，其中R 是定值电阻。
(1)、电路中有一根导线的连接不适宜，需要改接．请在这根导线上打“×”，并画出改接的导线．闭合开关前，应将滑动变阻器的滑片P 移到最_______（左／右）端．(2)、闭合开关，三次调节变阻器，得到表一中的数据．由这些数据：①可看出电流与_______的关系；②可概括出结论：_____________________。
(3)、在探究电流与另一个物理量的关系时，需要多次更换_______．并且每次更换后都要调节变阻器，使电压表的示数_______（增大／不变／减小）．(4)、小明根据自己的想法设计了另一种实验电路（如图乙所示）．其中，MN 是一根金属电阻丝，Q 是一个金属夹。
欧姆定律知识点总结和题型总结(word)
欧姆定律知识点总结和题型总结（word）一、欧姆定律选择题1．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。
油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。
下列说法中正确的是（）A. 电流表示数变小时，表明油箱中的油量减少B. 电流表示数变小时，电阻R0两端电压变大C. 当油箱中的油量减少时，电流表示数变大D. 当油箱中的油量减少时，变阻器R连入电路的电阻变小【答案】A【解析】【解答】如图，定值电阻R0与滑动变阻器R串联在电路中，电流表测量电路中电流。
A. C. D 当油箱中的油量减少时，浮子下降，带动滑片上升，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据可知，电路中电流变小，所以电流表示数变小时，表明油箱中的油量减少，A符合题意，CD不符合题意；B. 电流表示数变小时，即通过R0的电流变小，根据知，电阻R0两端电压变小，B 不符合题意；故答案为：A。
【分析】滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，根据油量的变化可知浮子的变化，在杠杆的作用下可知滑片P移动的方向，从而得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和电阻R0两端电压的变化.2．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。
欧姆定律六种题型
一、解简单电路
例1： 电源电压是9V,电流表的示数 是0.6A，电压表示数是3V，求滑 动变阻器连入电路中的值。
练习： 如图所示，已知电阻R = 5 Ω， 电源电压U=3Ｖ，求滑动变阻器连入电路 的电阻为多大时，电压表的读数为1Ｖ。
V 1V R=5Ω R'=?
U=3v
• • • • •
例2：如图R2=10Ω, 电流表的示数是0.2A， 电源电压是6V，求: （1）R1的值 （2）干路中的电流
R1 R2
A
提示：R2上已知条件有电流和 电压，从R2入手解。
版权所有
二、变化电路的计算
例3：电源电压是6V，当S1闭合，S2断开 时， A =0.3A；再闭合S2后， A = 0.5A,
求R1的值。
指导：电路发生了变化，第 R1 一过程是已知过程，从中求 A 出各电阻和电源电压，应用 在第二过程中解出答案。 R2 此题还要知道S2开、合不改 变R2中的电流。 版权所有
S2 S1
• 例4：如图，小灯泡的电阻是15Ω，P滑 到最左端时，电流表的示数是0.6A，要 使L两端的电压为6V，求滑动变阻器连 入电路中的阻值是多少Ω？ p 提示：由滑动变阻 器改变电路中的电 L A 流和电压，分为两 s 个过程，解法与上 题相同。
版权所有
四、有关比例
• 例7：如图，S闭合，甲、乙都是电压表时， 甲乙两表的示数比是3︰2，若S断开，甲乙 都是电流比， 多是为了给电路中 的电阻比。
版权所有
甲
R2
R1
S
乙
• 例8：如图，甲乙两表都是电压表，闭 合S时，两表的示数比U甲︰U乙=3︰1，当 甲乙都是电流表，断开S时，两表的示 数比I甲︰I乙是多少？ 甲 提要：此题的关键在 R2 R1 于识图和认准甲、乙 乙 S 两表在变化时所测量 的是什么？你能识别 串、并联和电表测的 亮吗？
专题16 欧姆定律(解析版)三年(2022-2024)中考物理真题分类汇编(全国通用)
三年（2022-2024）中考物理真题分项汇编（全国通用）专题16欧姆定律1．【科学思维】（2024·贵州·中考真题）如图所示电路，电源电压恒定，定值电阻R 阻值为20Ω，灯泡L 标有“6V 3W”字样。
当闭合开关S 、1S ，L 正常发光，滑片P 在a 端时，干路电流为I ；当闭合开关S 、断开1S ，滑动变阻器接入的阻值为10Ω时，电路中电流为I '。
则:I I '=。
【答案】4∶1【解析】当闭合开关S 、1S ，滑片P 在a 端时，定值电阻R 与灯泡L 并联，L 正常发光，则电源电压为6V ，通过灯泡电流L L L 3W =0.5A 6VP I U ==通过定值电阻R 电流6V =0.3A 20ΩR U I R ==干路电流为L 0.5A+0.3A=0.8AR I I I =+=当闭合开关S 、断开1S ，定值电阻R 与滑动变阻器串联，滑动变阻器接入的阻值为10Ω时，电路中电流6V '==0.2A 20Ω+10ΩU I R R =+滑则:0.8A 0.2A=4:1I I '=：2．【创新实验】（2024·山东枣庄·中考真题）如图甲所示为“测量小灯泡电阻”的实验装置，已知小灯泡标有2.5V 字样。
（1）请用笔画线代替导线，在图甲中将实验电路连接完整（要求：滑动变阻器的滑片向右移动时灯泡变亮）；（2）在检查电路无误后进行实验，当电压表的示数如图乙时，为了测量小灯泡正常发光的电阻，应将滑动变阻器的滑片P 向（选填“A ”或“B ”）端移动，同时眼睛注意观察（选填“电压表”、“电流表”或“灯泡”），直至灯泡正常发光；（3）通过移动滑动变阻器的滑片P ，进行多次测量记录数据，并绘制U-I 图像如图丙所示，由此可得小灯泡正常发光时的电阻是Ω；（4）根据图丙可知小灯泡的电阻是（选填“变化”或“不变”），你认为原因是；（5）根据小灯泡的U -I 图像和观察到的亮度变化，还可以发现。
初中物理电学经典题型汇编欧姆定律(新)
欧姆定律欧姆定律是中考的一个必考点，考查形式多样，分值比例重，难题容易题都有。
欧姆定律主要有以下几种类型。
1、利用欧姆定律分析电路变化情况、电路故障等问题；2、利用欧姆定律计算；3、实验，如伏安法测电阻，探究电流与电阻、电压的关系，其他变形实验。
题型分类突破一、利用欧姆定律分析电路变化情况此类题型多在选择题中出现，对电路的分析能力要求较高，需要有一定的逻辑推导能力。
1.如图3所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是A．灯L1开路 B．灯L2开路C．灯L1短路 D．灯L短路【答案】B2.如图5所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变【答案】C3. 如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（）A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表【答案】B5.如图7所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是A．电流表A1示数变大，电压表V示数变小B ．电流表A 2示数与电流表A 1示数的比值变大C ．电压表V 示数与电流表A 1示数的比值变大D ．电压表V 示数与电流表A 2示数的比值不变 【答案】B【解析】 由电路图可知，两电阻并联，1A 测量干路中的电流，2A 测量滑动变阻器2R 两端的电压，电压表V 测电源电压。
A 、滑动变阻器的滑片P 向左移动时，滑动变阻器接入电路的电阻变小，导致电路中总电阻变小，干路电流变大，电流表1A 示数应该增大，但电源电压不变，即电压表示数不变，A 选项不对；B 、由于并联电路互不影响，即滑动变阻器不影响R 1的支路，所以电流不变，设电流大小为0I ，则电流表A 1示数与电流表A 2的示数之比：10021111I I I I I I I -==-，因电路中的总电流1I 变大，故A 1示数与电流表A 2的示数之比将变大，故B 选项正确； C 、电压表V 示数与电流表A 1示数的比值为滑片向左移动后电路中的总电阻，应该减小，C 选项不对；D 电压表V 示数与电流表A 2示数的比值为接入电路的滑动变阻器的电阻，应该减小，D 选项不对。
【物理】欧姆定律压轴试题分类汇编及答案(word)1
【物理】欧姆定律压轴试题分类汇编及答案（word）1一、欧姆定律选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。
在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。
灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
《欧姆定律的应用题型归类及解题技巧》
欧姆定律的应用题型归类及解题技巧一、串并联电路等效电阻1.串联： 越串越大，大于最大—→相当于变长 R 串=R 1+R 22.并联： 越并越小，小于最小—→相当于变粗12111=+R R R 并 1212=R R R R R +并（限两个电阻）在实际运用中，合理选择公式，可以给计算带来简便，节约时间！ 当已知R 1、R 2求R 时，一般选用1212R R R R R =+； 当已知R 、R 1（或R 2）求R 2（或R 1）时，一般选用12111R R R =+。
例1.如图所示，电源电压12V 且保持不变，要使电路中电流表的示数为1A ，在A 、B 间需接入电阻。
但手边只有阻值为：R 1=20Ω、R 2=8Ω、R 3=30Ω、R 4=4Ω、R 5=36Ω、R 6=18Ω的电阻各一个，怎样用已有电阻组成所需电阻？写出其中两种：（1）____________；（2）___________________。
答案：（1）R 2和R 4串联；（2）R 1和R 3并联或R 5和R 6并联。
二、串正并反比例计算 1.串联： 1212U U U I R R R === ⇒ 1122U R U R = 等流，正比分压，阻大压大 2.并联： 1122U IR I R I R === ⇒1221I R I R = 等压，反比分流，阻大流小 例2.两定值电阻R 1=10Ω，R 2=5Ω，将R 1、R 2接入如图所示的电路，已知电源电压为3V ，当开关S 闭合时，下列分析正确的是（ ）A.R 1、R 2电流之比为1∶2B.R 1、R 2两端的电压之比为2∶1一增总增串正并反C.R1、R2消耗的电功率之比为1∶2D.电路消耗的总电功率等于2.7W答案：B例3.两定值电阻R1=15Ω，R2=5Ω，将R1、R2接入如图所示的电路，已知电源电压为3V，当开关S闭合时，下列分析正确的是（）A.R1、R2两端电压之比为3∶1B.通过R1、R2电流之比为3∶1C.R1、R2消耗的电功率之比为1∶3D.R1的电功率为1.8W答案：C三、动态电路分析思路1.变阻器型动态电路①串联：②并联：例 4.如图所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器。
电路欧姆定律题型大全
电路欧姆定律题型大全题型一、闭合电路的欧姆定律的基本应用问题【例题1】如图所示电路中，电源的总功率是40W ，R1=4欧姆，R2=6欧姆，a 、b 两点间的电压是4.8V ，电源输出的功率是37.6W 。
求电源的内电阻和电动势。
【跟踪练习】1、如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I 1=0.2A ；当开关处于位置2时,电流表读数I 2=0.3A 求电源的电动势E 和内电阻r 。
2、如图，R ＝0.8Ω当开关S 断开时电压表的读数为1.5V ；当开关S 闭合时电压表的读数为1.2V 则该电源的电动势和内电阻分别为多少?题型二、电路的动态分析问题 【例题2】如图所示电路中.A 、B 两灯均正常发光，R 为一滑动变阻器，P 为滑动片，若将滑动片向下滑动，则( )A.A 灯变亮B.B 灯变亮C.R 1上消耗功率变大D.总电流变小【跟踪练习】1、如图所示，当滑动变阻器的滑动片P 向左移动时，两电表的示数变化情况为 （ ）A ．电流表示数减小，电压表示数增大B ．电流表示数增大，电压表示数减小C ．两表示数均增大D ．两表示数均减小 2.在如图所示的电路中，两个灯泡均发光，当滑动变阻器的滑动触头向下滑动时，则 ( ) A ．A 灯变亮，B 灯变暗 B ．A 灯和B 灯都变亮 C ．电源的输出功率减小 D ．电源的工作效率降低3、如图所示电路,当滑动变阻器的滑片P 向上移动时,判断电路中的电压表、电流表的示数如何变化?【题型三】电源的功率和效率【例题3】已知如图，E =6V ，r =4Ω，R 1=2Ω， R 2的变化范围是0－10Ω。
求：①电源的最大输出功率； ②R 1上消耗的最大功率；③R 2上消耗的最大功率。
【跟踪练习】1、用如图所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图所示的U－I图线，由图可知( )A．电池电动势的测量值为1.40 VB．电池内阻的测量值为3.50 ΩC．外电路发生短路时的电流为0.40 AD．电压表的示数为1.20 V时，电流表的示数I′＝0.20 A2、如图电路中，电阻R1=9欧，R2=15欧，电源电动势E=12V，内电阻r=1Ω。
2023年中考物理复习 欧姆定律题型大总结
欧姆定律题型大总结一、串并联电路特点串联电路并联电路电路图电阻 R 总=R 1+R 2 2222=R R R R R 总电流 I 总=I 1=I 2 I 总=I 1+I 2 电压U 总=U 1+U 2U 总=U 1=U 2二、电压表测量对象第一步：流向法——分析电路；第二步：画圈法——电压表和谁围成一个圈就测谁（圈里不能同时出现电源和用电器/两个电压表）。
题型一：串并联电路电流电压规律例1.如图所示电路中，当开关S 闭合时，电压表V 1、V 2、V 3的示数分别为U 1、U 2、U 3，电流表A 1、A 2的示数分别为I 1、I 2（五个电表的读数均不为零），那么下列关系式正确的是（ ）A.U 2=U 1=U 3，I 1=I 2B.U 2=U 1+U 3，I 1=I 2C.U 3=U 1+U 2，I 1=I 2D.U 3=U 1+U 2，I 1>I 2例1图 例2图题型二：比值问题例2.闭合开关S ，电压表V 1的示数为9V ，电压表V 2的示数为3V ，那么R 1与R 2的阻值之比为（ ） A.2:1 B.1:2 C.3:1 D.1:3练习：电阻R 1、R 2以不同的方式组成如图（a ）、（b ）所示的电路，R 1：R 2=2:1，在两电路中，电源、电压表、电流请规格完全相同且完好。
闭合开关S ，则下列说法正确的是（ ）A.电压表V1与电压表V2示数比为1:2B.电压表V1与电压表V2示数比为2:1C.电流表A1与电流表A2示数比为3:2D.电流表A1与电流表A2示数比为2:1题型三：图像问题例3.下图是定值电阻R和小灯泡L中电流随电压变化的关系图像，由图可知（）A.乙是小灯泡L的I-U图像B.定值电阻R的阻值为5ΩC.定值电阻R和小灯泡L并联接在2.5V的电源上，干路中的电流是0.375AD.定值电阻R和小灯泡L串联接在4V的电源上，电路中的电流是0.1A题型四：动态电路分析例4.如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右缓慢移动，下列思路点拨判断正确的是（）A.电流表A1和电流表A2示数均变小B.电压表V与电流表A2的示数乘积变大C.电流表A与电流表A1的示数之差保持不变D.电压表V与电流表A1的示数之比保持不变练习：电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。
(word完整版)欧姆定律计算题归类汇编,文档
欧姆定律专题欧姆定律-- 一般学校考试难度R1 的阻值为10。
闭合开关S，电流表A1 的示数为2A，电流表A2 的示数练习 1、以以下图的电路中，电阻为，那么电阻R2 的阻值为多少？练习 2、以以下图， R1=10Ω，闭合开关 S 后，电压表 V2 的示数，电流表 A 的示数。
求：〔 1〕电压表 V1 的示数U1。
〔 2〕电阻 R2 的阻值。
练习 3、以以下图，电源电压保持不变，开关 S 断开时，电压表示数为 2V；开关 S 闭合时，电压表示数为6V，阻R1=2Ω，求 R2。
欧姆定律 -- 中考难度〔多电阻和多开关〕练习 4、以以下图的电路中，电阻R1的阻值为 20Ω，电源电压不变。
当S1、 S2断开， S3闭合时，电流表的示数为； S123断开， S 、 S 闭合时，电流表的示数为。
求：〔1〕电源电压为多少?〔2〕 R2的阻值为多少 ?〔3〕 S2、S3断开， S1闭合时，加在电阻 R1两端的电压为多少 ?练习 5、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、 R3 的阻值分别为8Ω、 4Ω、 12Ω。
求：〔 1〕若是开关S1、 S2 都断开时，电流表电压表的示数是多大？〔2〕若是开关S1、 S2 都闭合时，电流表的示数是多大？练习 6、 (2021 厦门 )以以下图， R1＝ 25 Ω，小灯泡L 的规格为“ 2.5 V 0.3 A〞，电源电压保持不变。
(1)S1、 S2都断开时，小灯泡 L 正常发光，求电源电压。
(2)S1、 S2都闭合时，电流表示数变为0.6 A，求 R2 的阻值。
欧姆定律 -- 较难〔滑动变阻器〕练习 7、如图， R2 阻值 60Ω， R 的最大阻值为20Ω，电源电压不变，求〔1〕当S闭合时，P移至流表 A 的示数为， A1 的示数为，那么电源电压和R1 的阻值各多少？〔2〕当S断开，滑片端移至 b 端，那么电流表A、电压表V 的示数变化范围是多少？a 端，电P 从 a练习 8、以以下图电路，滑动变阻器的滑片P 在搬动过程中，电压表的示数变化范围是0-4V，电流表示数变化范围是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律题型六大题型归纳汇编知识点：1、电阻的大小与电流、电压___________（有关、无关）2、在串联电路中，电压与电阻成___________（正比、反比）3、在并联电路中，电流与电阻成___________（正比、反比）欧姆定律题型一（一）欧姆定律基础习题1. 由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关2. 根据欧姆定律可以导出公式R=U/I，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．当通过导体的电流为零时，电阻也为零D．当导体两端的电压为零时，电阻不为零3. 某导体接在电路中，如果把该导体的电压减为原来的一半，保持温度不变．则导体的电阻和通过它的电流A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的半D．电阻不变，电流是原来的2倍4. 粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）A．I 1＞I2，U1＜U2 B．I 1＜I2，U1＞U2 C．I 1=I2，U1＞U2 D．I 1=I2，U1＜U25. 一根导体两端加2V电压时，通过的电流正好是0.1A，则导体的电阻是Ω，如果这根导体两端电压变为4V，则通过导体的电流是 A ，通过的电流为0.5A，则该电阻的电压是；如果电阻两端电压为零，该电阻的阻值是Ω.欧姆定律题型归纳（2）——定性分析（一）两表一器定性判断1. 如图所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由B端移到a端的过程中、下列说法正确的是（）A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大2. 如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是A．A示数变小，V示数变大B．A示数变小，V示数不变C．A示数变大，V示数不变D．A示数变大，V示数变大3. 在如图所示的电路中，电源电压保持不变。
闭合开关，当滑动变阻器的滑片P向右移动时( )A．V示数变大，A示数变小，V与A示数的比值不变B．V示数变小，A示数变小，V与A示数的比值不变C．V示数变小，A示数变大，V与A示数的比值变小D．V示数不变，A示数变小，V与A示数的比值变大第1题第2题第3题第4题4. 如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大5. 如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是( )A．电流A示数变小B．电压表V1示数变小C．电压V2示数变小D．R0两端的电压变小第5题第6题第7题6. 如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( ) A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变7. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( ) A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大8. 如图所示电路，电源电压保持不变。
闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中( )A．滑片P是向左滑动的B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小D．电流表A与A1的示数差逐渐变小9. 在如图所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数B．电压表V示数与电流表A1示数的乘积C．电流表A1示数D．电压表V示数与电流表A示数的乘积第8题第9题第10题10. 如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中( )A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小11. 在如图所示的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，下列说法正确的是( )A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数不变，电压表的示数变小D．电流表的示数变大，电压表的示数变大12. 如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（）A．电流表示数变大B．电压表示数变大C．电压表和电流表示数的比值变小D．电压表和电流表的示数都变小第11题第12题第13题第14题13. 如图所示的电路，电源电压保持不变，R1是定值电阻，R2是滑动变阻器。
当开关S闭合，滑片由b端向a 端移动的过程中，电流表示数，电压表示数与电流表示数的比值（变大、变小、不变）。
14. 在如图所示的电路中，电源电压保持不变，当开关闭合后，变阻器的滑片向b端滑动的过程中，电流表A1的示数______，电流表A2的示数_______，电压表V的示数_______。
（选填“变小”、“不变”或“变大”）（二）开关动作定性分析例题及思路点拨解题思路：1.确定开关断开及闭合时电路的连接方式、电表测量的对象（画出不同状态下的等效电路）2.根据欧姆定律或电路的电流、电压、和电阻的关系对比分析便可得出结论。
习题巩固1. 如图所示的电路中，电压U不变，开关s闭合后，下列说法正确的是( )A．电流表的读数增大B．电流表的读数减小C．电压表的读数数增大D．电压表的读数减小2. 如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时( )A．电流表示数变小，灯L仍然正常发光B．电流表示数变大，灯L变亮C．电压表示数变大，灯L变亮 D．电压表示数不变，灯L变暗第1题第2题第3题第4题3 如图，电流表、电压表均有一定示数，当把开关S闭合时，两个表示数的变化情况( )A．电流表示数变大，电压表示数变小 B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小 D．电流表示数变小，电压表示数变大4. 在图中所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是( )A．L1亮度不变，电流表示数变小 B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变 D．L1变亮，电流表示数变小5. 如图所示.电源电压不变，R1、R2为定值电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数。
当开关S2由闭合到断开时，下列说法正确的是( )A．电压表V1示数不变 B．电流表A示数不变C．电压表V1示数与电流表A示数的比值不变 D．电压表V2示数与电流表A示数的比值不变6. 如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。
若断开开关S2，则( )A．电流表的示数变大，电压表的示数变小 B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小 D．电流表和电压表的示数都变大7. 如图，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是（）A．断开开关S2，滑片P向左移动 B．断开开关S2，滑片P向右移动C．保持滑片P位置不动，使开关S2由闭合到断开 D．保持滑片P位置不动，使开关S2由断开到闭合第5题第6题第7题（三）生活实际问题第1题第2题第3题1. 某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为( )A．此设计可行，称重表由电流表改装 B．此设计可行，称重表由电压表改装C．此设计不可行，当车辆越重时电路中电流越小 D．此设计不可行，电路中的R，没有作用2. 如图是汽车、摩托车油量表(实际上就是电流表)原理示意图，R2是定值电阻，R1是滑动变阻器，则( ) A．向油箱里加油时，电流表示数变大 B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏 D．油箱加油过满时，电流表将被烧坏3. 如图是一种自动测定油箱内油面高度的装置，弯月形的电阻尺与金属滑片P构成一个滑动变阻器。
金属滑片P是杠杆的一端。
下列说法正确的是( )A．该电路中油量表既可用电流表改装，也可用电压表改装 B．油面升高，滑动变阻器接入电路中的电阻减小C．R0和R在电路中是并联的 D．电路中的电流越小，油量表指示油面的高度值越大4、如图是体育测试中某种握力计的原理图，握力越大电压表的示数越大。
则下列电路中符合这一原理的是4、小明观察了市场上的测重仪后，设计了如图所示的四个电路(R是定值电阻，R1是滑动变阻器)。
可以测量人体重的电路是( )5.小明观察了市场上自动测高仪后，设计了以下四个电路(其中R’是滑动变阻器，尺是定值电阻，电源两极间电压恒定)。
其中能实现身高越高，电压表示数越大的电路是( )6. 如图为“坐位体前屈测试仪”．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．吴月同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（）7. 矿泉水中含有人体所需的多种矿物质，导电能力较强．纯净水是用自来水经过多层过滤后得到的饮用水，矿物质含量较少，导电能力较差．小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．P、Q是相同的两根细长玻璃管，P内装满已知矿泉水，Q内装满待测的“矿泉水”．单刀双掷开关S从1拨到2时A．若电压表示数不变，则Q内是纯净水B．若电压表示数不变，则Q内是矿泉水C．若电压表示数变小，则Q内是纯净水D．若电压表示数变小，则Q内是矿泉水欧姆定律题型归纳（3）——定量计算(取值范围)（一）最大电流和最大电压计算1. 两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，若把它们串联在同一电路中，两端允许加的最大电压为V；若把它们并联在同一电路中，干路中允许通过的最大电流为 A2. 把一只标有“10Ω0.3A”的定值电阻和一只标有“30Ω0.6A”的滑动变阻器串联接入电路，在保证两电路元件安全的前提下，它们两端允许加的最大电压为V；若把它们并联在同一电路中，干路中允许通过的最大电流为 A3、如图所示，电源电压保持不变，R0＝10Ω，闭合开关，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A；移动滑片P至b端时，电流表的示数为0.2A，则电源电压和滑动变阻器的最大阻值R分别为多少？4、如图所示，电源电压为24V，电阻R1＝30Ω，变阻器的最大阻值为100Ω，电流表的量程为0～0.6A，电压表的量程为0～15V，为了保护电表，变阻器连入电路的阻值范围应为多少?5、如图所示，电源电压不变，闭合开关后，滑动变阻器的滑片在某两点间移动时，电流表的示数在1A～2A范围内变化，电压表的示数在6V～9V范围内变化。
