贴片电容的分类
贴片电容的区分

电容:可分为无极性和有极性两类,无极性电容下述两类封装最为常见,即0805、0603;而有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D 四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512,是英寸表示法,04 表示长度是0.04 英寸,02 表示宽度0.02 英寸,其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
贴片电容材质分类

贴片电容材质分类文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-这个是按美国电工协会(EIA)标准,不同介质材料的MLCC按温度稳定性分成三类:超稳定级(工类)的介质材料为COG或NPO;稳定级(II 类)的介质材料为X7R;能用级(Ⅲ)的介质材料Y5V。
X7R电容器被称为温度稳定型的陶瓷电容器。
当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下。
它的主要特点是在相同的体积下电容量可以做的比较大。
COG,X7R,X5R,Y5V均是电容的材质,几种材料的温度系数和工作范围是依次递减的,不同材质的频率特性也是不同的。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%,NPO(COG) 多层片式陶瓷电容器,它只是一种电容COG(Chip On Glass)即芯片被直接邦定在玻璃上。
这种安装方式可以大大减小LCD模块的体积,且易于大批量生产,适用于消费类电子产品的LCD,如:手机,PDA等便携式产品,这种安装方式,在IC生产商的推动下,将会是今后IC与LCD的主要连接方式。
贴片电阻、贴片电容规格、封装、尺寸

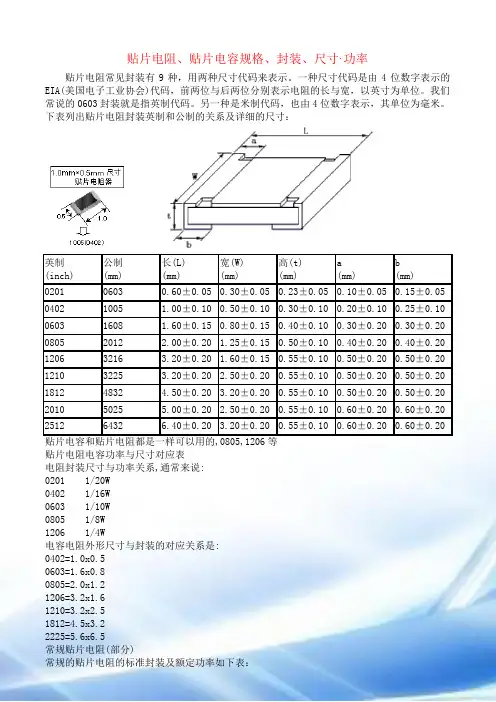

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种,用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码,也由4位数字表示,其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸:英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
贴片电阻电容的规格、封装、尺寸

E96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1 1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2.43 2.49 2.55 2.61 2.67 2.74 2.80 2.87 2.94 3.01 3 3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92 4.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99 5.11 5.23 5.36 5 5.62 5.76 5.90 6.04 6.19 6.34 6.49 6.65 6.81 6.98 7.15 7.32 7.50 7.68 7.87 8.06 8.25 8.45 8.66 8.87 9.09 9.31 9.53 9
1.78 1.80 1.82 1.84 1.87 1.89 1.91 1.93 1.96 1.98 2.00 2.03 2.05 2.08 2.10 2.13 2.15 2.18 2.21 2.23 2.26 2.29 2.32 2
2.37 2.40 2.43 2.46 2.49 2.52 2.55 2.58 2.61 2.64 2.67 2.71 2.74 2.77 2.80 2.84 2.87 2.91 2.94 2.98 3.01 3.05 3.09 3
简述 基本结构 分类 规格、封装、尺寸 额定功率及工作电压 阻值,标准阻值 标识 规格书、生产厂家 命名方法 价格、报价
贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint
贴片电容常识- 贴片电容的分类和尺寸

贴片电容常识- 贴片电容的分类和尺寸电容:可分为无极性和有极性两类,无极性电容下述两类封装最为常见,即0805、0603;而有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D 四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512,是英寸表示法,04 表示长度是0.04 英寸,02 表示宽度0.02 英寸,其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
电容封装

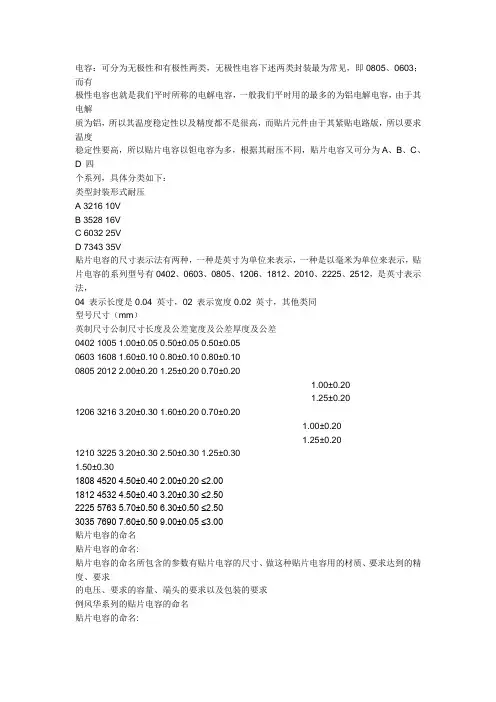

电容:可分为无极性和有极性两类,无极性电容下述两类封装最为常见,即0805、0603;而有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D 四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512,是英寸表示法,04 表示长度是0.04 英寸,02 表示宽度0.02 英寸,其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
贴片电容按材质分类

贴片电容的材质按美国电工协会(EIA)标准,贴片电容介质材料,按温度稳定性分成三类:一、超稳定级(Ⅰ类)的介质材料为COG或NPO;二、稳定级(Ⅱ类)的介质材料为X7R;三、能用级(Ⅲ)的介质材料Y5V。
NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
NPO 电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。
而C0G和NPO只是标准不同而已,C0G是EIA标准,美国电工协会,NP0是JIS标准,日本工业协会,在电路里面,是一样用的。
X5R与X7R电容器被称为温度稳定型的陶瓷电容器。
X7R是当温度在-55℃到+125℃时其容量变化仅为15%的,而X5R只是当温度在-55℃到+85℃时其容量变化才为15%。
X5R 与X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化。
X5R与X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下。
Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%。
Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
小体积,大容量,其容量随温度变化比较明显,但成本较低。
广泛应用于对容量,损耗要求不高的场合。
NPO(COG)、X7R、X5R、Y5V均是电容的材质,几种材料的温度系数是依次递减的,而容值是依次递增的。
不同材质的频率特性也是不同的,NPO是最高频的,依次递减。
NPO(COG)、X7R、X5R和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
贴片电容系列之电解电容的分类

以往传统的看法是钽电容性能比铝电容好,因为钽电容的介质为阳极 氧化后生成的五氧化二钽,它的介电能力(通常用ε表示)比铝电容 的三氧化二铝介质要高。因此在同样容量的情况下,钽电容的体积能 比铝电容做得更小。(电解电容的电容量取决于介质的介电能力和体 积,在容量一定的情况下,介电能力越高,体积就可以做得越小,反 之,体积就需要做得越大)再加上钽的性质比较稳定,所以通常认为 钽电容性能比铝电容好。
钽电解电容。阳极由钽构成,是一种黄色或黑色小颗粒。 目前很多钽电解电容都用贴片式安装,其外壳一般由树脂 封装(采用同样封装的也可能是铝电解电容)。但是,钽 电容的阴极也是电解质,所以很不幸的,它也是大家十分 瞧不起的“电解电容”的一种。
需要提及的是,铝电解电容和钽电解电容不是由封装形式 决定的。像上图的黄色与黑色小方块,通常我们认为其是 钽电解电容,但实际其阳极也有可能是铝,也就是说它们 也有可能是铝电容而不是钽电容。
但这种凭阳极判断电容性能的方法已经过时了,目前决定电解电容性 能的关键并不在于阳极,而在于电解质,也就是阴极。因为不同的阴 极和不同的阳极可以组合成不同种类的电解电容,其性能也大不相同。 采用同一种阳极的电容由于电解质的不同,性能可以差距很大,总之 阳极对于电容性能的影响远远小于阴极。
贴片电容分类和封装、型号、耐压介绍

贴⽚电容分类和封装、型号、耐压介绍贴⽚电容可分为风多种,瓷介电容(CT)。
涤纶电容(CL)。
独⽯电容(CC)。
电解电容(CD)。
云母电容(CY);⼜分⾼压⾼压贴⽚电容,低压贴⽚电容;下⾯容乐电⼦来介绍⼀下贴⽚电容分类和封装、型号、耐压。
⾼压贴⽚电容分类:①温度补偿型NPO介质:NP0(COG)电⽓性能最稳定,基本上不随温度、电压、时间的改变,属超稳定型、低损耗电容材料类型,在众多特殊领域内都有⽆法取代的地位。
NPO常⽤的封装尺⼨有0805、1210、2225等。
②⾼介电常数型X7R介质:X7R是⼀种强电介质,所以能制造出容量⽐NPO介质更⼤的电容器,这种电容器性能⾮常稳定,且随温度及电压时间的改变,其特有的性能变化并不显著,属稳定电容材料类型,通常被使⽤在隔直、耦合、傍路、滤波电路及可靠性要求较⾼的中⾼频电路中。
③半导体型X5R介质:X5R具有较⾼的介电常数,常⽤于⽣产⽐容较⼤、标称容量较⾼的⼤容量电容器产品。
但其容量稳定性较X7R,容量、损耗对温度、电压等测试条件较敏感。
主要特点是封装体积⼩,绝缘性能⾼,耐⾼压,质量稳定。
贴⽚电容的封装、型号、耐压贴⽚电容全称叫⽚式陶瓷电容器,也称为贴⽚电容。
贴⽚电容的材质有四种:X7R,NPO,Z5U,Y5V。
常⽤的是:X7R,NPO两种,它们的⼯作温度都在-55°—+125°之间。
误差都是J:5% K:10% M:20%。
X7R电容器封装:DC=50V DC=100V0805 330pF.-0.056µF 330pF.-0.012µF1206 1000pF.-0.15µF 1000pF.-0.047µF1210 1000pF.-0.22µF 1000pF.-0.1µF2225 0.01µF.-1µF 0.01µF.-0.56µFNPO电容器封装:封装:DC=50V DC=100V0805 0.5.-1000pF 0.5.-820pF1206 0.5.-1200pF 0.5.-1800pF1210 560.-5600pF 560.-2700pF2225 1000pF.-0.033µF 1000pF.-0.018µF贴⽚电容型号有0201,0402,0603,0805,1206,1210,1808,1812,2225,3035,2512 。
贴片叠层瓷介电容器(SMD贴片电容)详细介绍

北京芯联科泰电子有限公司贴片叠层瓷介电容器(SMD贴片电容)详细介绍:贴片电容全称:多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,片容。
英文缩写:MLCC。
基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司的产品手册尺寸贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512,是英寸表示法, 04 表示长度是0.04 英寸,02 表示宽度0.02 英寸,其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.201206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.201210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00命名贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
贴片电阻和贴片电容

贴片电阻和贴片电容1. 贴片电阻1.1 贴片电阻的定义和作用贴片电阻是一种电子元件,用于限制电流的流动。
它通常由碳膜、金属膜或金属箔制成,外形为长方形,两端有金属引线,可以直接焊接在电路板上。
贴片电阻广泛应用于电子设备中,如电视、手机、计算机等。
贴片电阻的主要作用是调节电路的电阻值,限制电流的大小,保护其他元件不受过大的电流损害。
它可以通过改变电阻值来调整电路的工作状态,如调节音量、亮度等。
1.2 贴片电阻的特点和分类贴片电阻具有以下特点:•小巧:贴片电阻的外形小巧,体积小,重量轻,适合在高密度电路板上使用。
•低成本:贴片电阻的制造成本相对较低,适合大规模生产。
•稳定性好:贴片电阻的电阻值稳定,不易受温度、湿度等环境因素影响。
•高精度:贴片电阻的电阻值可以达到较高的精度要求,适用于精密电路。
根据其电阻值和功率等级,贴片电阻可以分为不同的分类。
常见的贴片电阻分类有:•电阻值:贴片电阻的电阻值通常以欧姆(Ω)为单位表示,常见的电阻值有10Ω、100Ω、1kΩ等。
•功率等级:贴片电阻的功率等级通常以瓦特(W)为单位表示,常见的功率等级有1/16W、1/10W、1/8W等。
1.3 贴片电阻的安装和使用注意事项贴片电阻的安装和使用需要注意以下事项:•安装位置:贴片电阻应安装在电路板上与其他元件相对应的位置,避免与其他元件短路或互相干扰。
•焊接方式:贴片电阻通常采用表面贴装技术(SMT)进行焊接,需要注意焊接温度和时间,避免过热或过长时间的焊接导致损坏。
•温度系数:贴片电阻的电阻值会随温度的变化而变化,需要根据实际应用环境选择合适的温度系数。
•阻值容差:贴片电阻的实际电阻值可能存在一定的容差,需要根据实际要求选择合适的阻值容差。
2. 贴片电容2.1 贴片电容的定义和作用贴片电容是一种电子元件,用于存储和释放电荷。
它通常由两片金属箔之间夹有绝缘材料制成,外形为长方形,两端有金属引线,可以直接焊接在电路板上。
贴片电容广泛应用于电子设备中,如电视、手机、计算机等。
贴片电容的介质材料的应用分类简介

二、是以X7R为II类介质的中频电容器,其温度系数为±15,电容 量相对稳定,适用于各种旁路、耦合、滤波电路等,其容量精度主 要为K档(±10)。 特殊情况下,可提供J档(±5)精度的产品。
不同品种的电容器,最高使用频率不同。小型云母电容器在 250MHZ 以 内 ; 圆 片 型 瓷 介 电 容 器 为 300MHZ; 圆 管 型 瓷 介 电 容 器 为 200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介 电容器只有8MHZ。
三、是以Y5V为II类介质的低频电容器,其温度系数为:+30~-80, 电容量受温度、电压、时间变化较大,一般只适用于各种滤波电路 中。其容量精度主要为Z档(+80~-20),也可选择±20精度。
贴片电阻在电路上出现问题,有可能是贴片电容本身质量不良, 亦有可能是设计时选取规格欠佳或是在表面贴装机械力热冲击等对 贴片电容造成一定的损伤等因素造成。 正确选择一颗贴片电容时,除了要提供其规格尺寸及容量大小 外,还必须特别注意到电路对这颗片式电容的温度系数、额定电压 等参数的要求。贴片电容标准命名方法及定义:贴片电容的命名, 国内和国外的产家有一此区别但所包含的参数是一样的。
贴片电容的介质材料的应用分类简介
贴片电容的稳定性及容量精度与其采用的介质材料存在对应 关系,主要分为三大类别:
ቤተ መጻሕፍቲ ባይዱ
一 、 是 以 COG/NPO 为 I 类 介 质 的 高 频 电 容 器 , 其 温 度 系 数 为 ±30ppm/℃,电容量非常稳定,几乎不随温度、电压和时间的变化 而变化,主要应用于 高频电子线路,如振荡、计时电路等;其容量 精度主要为±5,以及在容量低于10pF时,可选用B档(±0.1pF)、 C 档(±0.25pF)、D档 (±0.5pF)三种精度。
贴片电容的精度规格书

容量与误差:实际电容量和标称电容量允许的最大偏差范围。
一般分为3 级:I 级±5%,II 级±10%,III 级±20%.在有些情况下,还有0 级,误差为±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级。
常用的电容器其精度等级和电阻器的表示方法相同。
用字母表示:D--005 级--±0.5%;F--01 级--±1%;G--02 级--±2%;J--I 级--±5%;K--II 级--±10%;M--III 级--±20%.一、电容的型号命名1)我们常见的电容品牌有三环电容、YAGEO电容、MURATA电容、风华电容、SAMSUNG电容、AVX电容等。
各国电容器的型号命名很不统一,国产电容器的命名由四部分组成:第一部分:用字母表示名称,电容器为C.第二部分:用字母表示材料。
第三部分:用数字表示分类。
第四部分:用数字表示序号。
2)电容的标志方法:(1)直标法:用字母和数字把型号、规格直接标在外壳上。
(2)文字符号法:用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位:P、N、u、m、F 等。
和电阻的表示方法相同。
标称允许偏差也和电阻的表示方法相同。
小于10pF的电容,其允许偏差用字母代替:B--±0.1pF,C--±0.2pF,D--±0.5pF,F--±1pF.(3)色标法:和电阻的表示方法相同,单位一般为pF.小型电解电容器的耐压也有用色标法的,位置靠近正极引出线的根部,所表示的意义如下表所示:颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V10V16V25V32V40V50V63V(4)进口电容器的标志方法:进口电容器一般有6 项组成。
第一项:用字母表示类别:第二项:用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
贴片电容基础知识分享,学到就是赚到

贴片电容基础知识分享,学到就是赚到贴片电容是一种常见的电子元件,被广泛应用于电路设计和制造中。
它具有小巧、高可靠性和优良的高频特性等优点,在现代电子设备中扮演着重要的角色。
本文将从贴片电容的基础知识入手,为读者分享一些有关贴片电容的相关信息。
一、贴片电容的基本概念贴片电容是一种电子元件,用于存储和释放电荷。
它由两个导体之间的绝缘材料组成,通常以可塑性材料或陶瓷材料为基底,涂覆有金属电极。
贴片电容通常带有两个端子,用于连接到电路中。
其外观呈长方形或正方形,尺寸较小,形状扁平。
二、贴片电容的分类根据其电介质材料的不同,贴片电容可以分为陶瓷电容、铝电解电容和有机电解电容等几种类型。
陶瓷电容是最常见的一种类型,具有体积小、价格低廉和稳定性好的特点。
铝电解电容具有高容量和较低的ESR(等效串联电阻),适用于需要大容量的应用。
有机电解电容是一种新型电容,具有高频响应和低ESR的优势。
三、贴片电容的参数在选购贴片电容时,需要关注以下几个重要参数:1. 容量(Capacitance):贴片电容的容量决定了其存储和释放电荷的能力,通常以法拉(F)为单位。
容量越大,电容器存储的电荷越多。
2. 工作电压(Rated Voltage):贴片电容的工作电压表示其能够承受的最大电压。
选择时应确保工作电压大于或等于实际应用中的电压。
3. 公差(Tolerance):公差是指贴片电容的实际容量与标称容量之间的允许差异。
公差通常以百分比表示,例如±10%。
4. 电介质材料(Dielectric Material):不同类型的贴片电容采用不同的电介质材料,如陶瓷、铝电解和有机电解。
5. 封装尺寸(Package Size):贴片电容的封装尺寸对于设计和安装至关重要。
常见的封装尺寸有0402、0603、0805等。
四、贴片电容的应用领域贴片电容广泛应用于各种电子设备中,包括通信设备、计算机、消费电子产品等。
它在电路中的作用包括滤波、耦合、维持稳定的工作电压等。
1206贴片电容常用参数_顺海科技

1206贴片电容贴片电容是指的电容器的一种安装方式,随着电子产品小型化与机械化生产的发展,电子元器件逐步转变为贴片类型,不管是电容器,电阻器,电感器还是二三极管与保险丝等等。
贴片电容有如下几种分类:按照材料分类可以分为:贴片陶瓷电容,贴片电解电容,贴片钽电容,贴片安规电容等。
按照尺寸分类可以分为:01005,0201,0402,0603,0805,1206,1210,1812,2220,A,B,C,D,E等。
其中A~E的表示都是指的贴片钽电容。
贴片陶瓷电容,我们在之前的文章都有讲列出来0402,0603,0805的常规物料了,如下主要说明1206贴片陶瓷电容。
1206贴片电容在电路中应用还是非常广泛的,如小家电,工业自动化,智能家居,汽车电子等等,随着产品小型化的发展及市场的变化情况,目前1206尺寸基本上都是只做高容值电容与高压电容,这个是小体积无法做到的,如1206 2KV的这类电容,低于1206的尺寸,目前是无法做到的,下面我们列出1206的常规参数以及顺海科技的常备库存物料:1206 1UF/105 X7R 10% 50V1206 1UF/105 X5R 10% 100V1206 2.2UF/105 X5R 10% 100V1206 2.2UF/105 X7R 10% 50V1206 100NF/104 COG 5% 50V(无线充电用)1206 100NF/104 COG 5% 25V(无线充电用)1206 100NF/104 X7R 10% 100V1206 10NF/103 X7R 10% 1000V1206 1NF/102 X7R 10% 1000V1206 1NF/102 X7R 10% 2000V1206 100PF/101 COG 5% 2000V1206 27PF COG 5% 2000V1206 10PF COG 5% 2000V1206 4.7UF/475 X7R 10% 50V1206 4.7UF/475 X7R 10% 50V1206 10UF/106 X5R 10% 50V1206 10UF/106 X5R 10% 25V1206 10UF/106 X7R 10% 25V1206 10UF/106 X7R 10% 16V1206 10UF/106 X5R 20% 16V1206 10UF/106 X5R 20% 25V1206 10UF/106 X5R 20% 50V1206 22UF/226 X5R 20% 50V1206 22UF/226 X5R 20% 25V1206 22UF/226 X5R 20% 16V1206 22UF/226 X5R 10% 25V1206 22UF/226 X5R 10% 16V1206 22UF/226 X5R 10% 10V1206 22UF/226 X7R 10% 16V1206 22UF/226 X7R 10% 10V1206 47UF/476 X5R 10% 6.3V1206 47UF/476 X5R 20% 6.3V1206 47UF/476 X5R 20% 10V1206 47UF/476 X5R 20% 16V1206 47UF/476 X5R 20% 25V1206 47UF/476 X7R 10% 6.3V1206 100UF/107 X5R 20% 6.3V1206 100UF/107 X5R 20% 10V1206 220UF/227 X5R 20% 6.3V1206 220UF/227 X5R 20% 10V以上为部分型号,更多型号欢迎咨询深圳市顺海科技有限公司是专业代理销售贴片电容,贴片电阻,贴片电感及保险丝的服务商,拥有完整的供应链体系及雄厚的仓储能力,为广大客户提供优质的服务。
贴片电容内部结构

贴片电容内部结构一、贴片电容简介及其应用领域贴片电容,也称为多层陶瓷电容器或片式电容器,是一种重要的电子元件。
它广泛应用于各类电子设备中,如通信设备、计算机、家用电器、医疗设备等,主要用于滤除电路中的高频噪声和纹波,稳定电路的工作电压等。
二、贴片电容的分类和基本原理贴片电容主要分为两大类:无极性贴片电容和有极性贴片电容。
无极性贴片电容的正负极没有区别,而极性贴片电容则有明确的正负极之分。
贴片电容的基本原理是利用陶瓷介质和金属电极的电容器效应。
当电压施加在贴片电容的两极之间时,会形成电场,使电荷在金属电极和陶瓷介质之间积累。
因此,陶瓷介质和金属电极的组合构成了一个电容器。
三、不同类型贴片电容的内部结构特点解析1.无极性贴片电容:无极性贴片电容的内部结构较为简单,一般由一个陶瓷基片和两个金属电极组成。
两个金属电极位于陶瓷基片的两端,一般采用银或铜等导电性能良好的金属材料。
由于无极性贴片电容的正负极没有区别,因此在安装和使用时不需要考虑极性问题。
2.有极性贴片电容:有极性贴片电容的结构与无极性贴片电容相似,但其内部多了一层隔离材料以防止电极间的短路。
此外,有极性贴片电容的正负极标记明显,使用时需要按照标记正确连接。
四、贴片电容性能参数与选择标准1.容量(Capacitance):指电容器在特定频率下所能储存的电荷量。
它是电容器的主要性能参数之一。
2.耐压(Voltage Rating):指电容器能够承受的最大电压。
选择电容器时,其耐压值必须高于电路中的工作电压。
3.温度系数(Temperature Coefficient):表示电容器容量随温度变化的特性。
它是决定电容器在宽温度范围内性能稳定性的关键参数。
4.损耗角正切值(Dissipation Factor):反映电容器能量损耗的参数。
损耗角正切值越小,表示电容器性能越好。
5.绝缘电阻(Insulation Resistance):衡量电容器绝缘性能的参数。
106nf贴片电容

106nf贴片电容摘要:一、贴片电容简介1.贴片电容定义2.贴片电容的分类二、106nf 贴片电容特点1.容量大小2.电压等级3.工作温度范围4.封装尺寸三、106nf 贴片电容应用领域1.消费电子2.通信设备3.汽车电子4.工业控制四、106nf 贴片电容的选用与使用注意事项1.选型原则2.安装与焊接3.工作环境要求4.故障处理与维护正文:一、贴片电容简介贴片电容是一种电子元器件,主要用于电荷储存、滤波、耦合、去耦等电路中。
其具有体积小、重量轻、容量范围广、耐压性能好等特点。
根据材质和制造工艺的不同,贴片电容可分为陶瓷电容、钽电容、铝电解电容等。
二、106nf 贴片电容特点1.容量大小:106nf 表示电容容量为106 皮法(pF),即10 的负12 次方法拉。
这是一种较小的容量规格,适用于低电压、高精度应用场景。
2.电压等级:106nf 贴片电容的额定电压一般在25V、50V、100V 等几个等级,用户可根据实际需求选择合适的电压等级。
3.工作温度范围:常见的106nf 贴片电容工作温度范围为-40℃至+85℃,部分高性能产品可达-55℃至+125℃。
4.封装尺寸:106nf 贴片电容采用SMD(表面贴装器件)封装,常见的封装尺寸有0402、0603、0805 等,不同的封装尺寸对应不同的体积和容量。
三、106nf 贴片电容应用领域1.消费电子:手机、平板电脑、数码相机、游戏机等消费电子产品中,106nf 贴片电容广泛应用于电源、信号处理、触摸屏等电路。
2.通信设备:光纤通信、无线电通信、卫星通信等领域,106nf 贴片电容在信号放大、滤波、数据传输等环节发挥重要作用。
3.汽车电子:汽车音响、导航系统、防抱死制动系统等汽车电子产品中,106nf 贴片电容用于各种电路的滤波、去耦等。
4.工业控制:自动化生产线、机器人、智能电网等工业控制领域,106nf贴片电容在电力电子、传感器信号处理等方面具有广泛应用。
贴片式电容分类

贴片电容极性贴片式电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。
贴片式陶瓷电容无极性(如图3),容量也很小(PF级),一般可以耐很高的温度和电压,常用于高频滤波。
陶瓷电容看起来有点像贴片电阻(因此有时候我们也称之为“贴片电容”),但贴片电容上没有代表容量大小的数字。
贴片式钽电容的特点是寿命长(如图4)、耐高温、准确度高、滤高频改波性能极好,不过容量较小、价格也比铝电容贵,而且耐电压及电流能力相对较弱。
它被应用于小容量的低频滤波电路中。
贴片钽电容与陶瓷电容相比,其表面均有电容容量和耐压标识,其表面颜色通常有黄色和黑色两种。
譬如100-16即表示容量100μF,耐压16V。
贴片式铝电解电容拥有比贴片式钽电容更大的容量,其多见于显卡上,容量在300μF~1500μF之间,其主要是满足电流低频的滤波和稳压作用。
一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片的钽电解电容(A/B/C/D壳)横杠是正极.或底盘(金属)上有缺口的那边是正极贴片的圆型铝电解电容,横杠是负极.瓷片电容对高频滤除效果最好;电解电容对低频的抑制效果就比其他的好;独石、钽电容等,在温度系数方面比瓷片的好,而在滤除高频方面远没有瓷片的好。
去耦电容和旁路电容没有本质的区别,电源系统的电容本来就有多种用途,从为去除电源的耦合噪声干扰的角度看,我们可以把电容称为去耦电容(Decoupling),如果从为高频信号提供交流回路的角度考虑,我们可以称为旁路电容(By-pass).而滤波电容则更多的出现在滤波器的电路设计里.电源管脚附近的电容主要是为了提供瞬间电流,保证电源/地的稳定,当然,对于高速信号来说,也有可能把它作为低阻抗回路,比如对于CMOS电路结构,在0->1的跳变信号传播时,回流主要从电源管脚流回,如果信号是以地平面作为参考层的话,在电源管脚的附近需要经过这个电容流入电源管脚.所以对于PDS(电源分布系统)的电容来说,称为去耦和旁路都没有关系,只要我们心中了解它们的真正作用就行了铝电容容量较大、价格较低,但易受温度影响、准确度不高;而且随着使用时间会逐渐失效。
