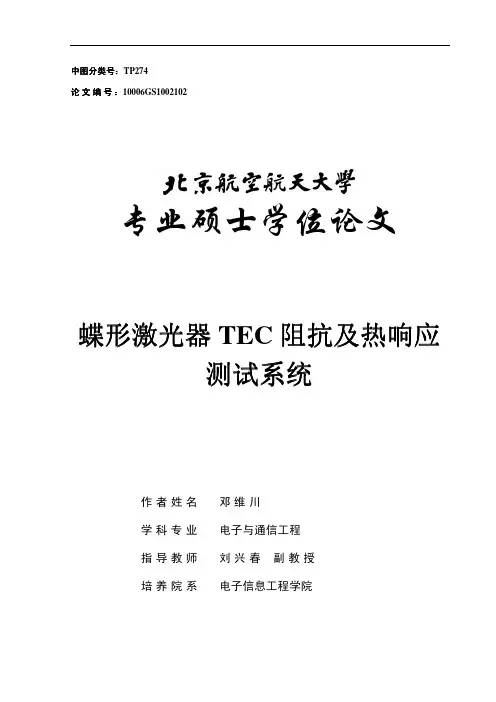

蝶形激光器TEC阻抗及热响应测试系统
1.1 课题相关背景介绍 .....................................................................................................1 1.2 课题的研究意义 ........................................................................................................2 1.3 课题的主要研究内容 ................................................................................................2 第二章 测试系统的架构 .........................................................................................................3 2.1 测试系统的组成 ........................................................................................................3 2.2 TEC 交流阻抗测试 .....................................................................................................4 2.3 热时间响应测试 ........................................................................................................8 2.4 本章小结 ..................................................................................................................10 第三章 热传导公式的优化和数学模型的建立 ................................................................... 11 3.1 热传导经验公式的改进 .......................................................................................... 11 3.2 热传导数学模型的建立 ..........................................................................................14
接地阻抗测试方法原理
接地阻抗测试方法原理接地阻抗测试是电力系统中常用的一种技术手段，用于评估设备对接地系统的接地质量。
接地阻抗测试原理是什么？在本文中，我将详细介绍接地阻抗测试的原理，以及常用的测试方法。
一、接地阻抗测试原理接地阻抗是指设备接地系统的电阻性能，是电路中电流通过接地电阻产生的电压。
接地阻抗测试的原理就是测量接地电阻的大小，根据欧姆定律计算得到接地电流的值，从而确定接地系统的电阻性能。
二、接地阻抗测试方法接地阻抗测试有多种方法，以下是常用的几种：1. 短时间测试法短时间测试法是对接地系统进行快速测试的方法，可以检测出接地系统中较大的缺陷，但不适用于较小缺陷或高阻值接地系统。
测试步骤如下：① 在目标接地系统的某一位置放置电极，另一极放置于接地系统中其他位置。
② 通过直流或谐波信号对接地系统施加电压，测量电流和电压值。
③ 计算接地电流和电压，得出接地阻抗值。
2. 反演法反演法利用信号反演技术，将施加在接地系统上的电压信号转化为接地电流信号，从而计算得出接地阻抗。
这种方法的优点是测试精确度高，适用于不同阻值接地系统。
测试步骤如下：① 在目标接地系统的某一位置放置电极，另一极放置于接地系统中其他位置。
② 通过反演装置，根据施加在接地系统上的电压信号计算得出接地电流信号。
③ 计算接地电流和电压，得出接地阻抗值。
3. 感性法感性法是对接地系统进行频率扫描测试的方法，可以检测出接地系统中的细小缺陷。
测试步骤如下：① 在目标接地系统的某一位置放置电极，另一极放置于接地系统中其他位置。
② 通过频率扫描仪，对接地系统进行扫描得到频率响应曲线。
③ 根据频率响应曲线计算得出接地阻抗值。
三、总结接地阻抗测试是电力系统中常用的一种技术手段，目的是评估设备接地系统的接地质量。
接地阻抗测试的原理是测量接地电阻的大小，根据欧姆定律计算得到接地电流的值，从而确定接地系统的电阻性能。
常用的测试方法有短时间测试法、反演法和感性法。
这些测试方法各具特点，可以根据实际测试需求选择合适的测试方法，确保测试准确性和有效性。
基于Lab VIEW的输入阻抗法自动测量系统的设计
器 以外 ， 还要包 括建 立 仪器 与计 算 机通 信 的通 路 及
作者 简介 ：姜丽菲 （９ ３一） １８ ，女 ， 华东师范大学硕士研究生在读， 主 要研究领域为微 波测量。
进行 数据 处理 。配置 测量参 数 以及显示 格式 的时 候
校准 的 时候做 用到 的 Ｓ Ｐ 命 令有 ： ＣＩ
２ １ 牟ｇ ２ ０ ０ １期
中图分类号 ：Ｐ ｌ．２ Ｔ ３ １５ 文献标识码 ： Ａ 文章编号 ：０ ９— ５ ２ ２ １ ）２— １０— ２ １０ ２５ （００ １ ０ ３ ０
基 于 Ｌ ｂＶ Ｅ 的 输 入 阻抗 法 自动 测 量 系统 的 设 计 ａ ＩＷ
姜丽菲，尹秋艳
（ 东 师 范大 学 ，上 海 ２０ ４ ） 华 ０ ２ １
１ ２ 测量 系统 软件设计 ．
１ 仪 器 控制 系统
１ １ 控制 系统总体 构成 ．
一
此测试 系统 主要 包 括 三个 方 面 ： 配置 测 量参 数
及显 示格式 ； 准 ， 据 读 取 及 调用 ＭＡ Ｌ 校 数 Ｔ ＡＢ节 点
收 稿 日期 ：２ １ ０ ０ ０— ６—１ ８
个完 整的仪 器控制 系统除 了包括计算 机和仪
ｂ ｓ ｄ ｏ ｂ ＶＩ ａ ｅ ｎ Ｌａ ＥＷ ，ｔ ｅ ｓ ｆ ｒ ｓ ｃ ａ ａ ｔｒｚ ｄ ｂ ｒｅ ｌ ｎ ｅ ａ ｅ，ａ ｄ ｃ ｍｂ ｎ ｄ ｐ ｗｅ ｕ ａａ ｈ ｏ ｔ ｅ ｉ ｈ ｒ ｃｅ ｅ ｙ ａ ｆｉｎｄｙ ｉ ｔｒ ｃ ｗａ ｉ ｆ ｎ ｏ ｉ ｅ ｏ ｒ ｌｄ ｔ ｆ
摘
ቤተ መጻሕፍቲ ባይዱ
要 ：介绍 了基 于 ＬｂＶ Ｅ 的输入 阻抗 法的 自动 测量 系统的软件 设计 ，此软件 的用户界 面友 ａ ＩＷ
新型阻抗分析仪构建A动测试系统的接口设计与实现
的程 控命 令 集 ， 新 型 阻抗 分 析 仪便 于与 其 他设 备 使
组 成 自动测 量系 统 。
接 口、 ４个 异 步 接 收 器 ／ 输 器 （ 传 ｕＡＲ 、 Ｔ） 内置 １ ／ ０
１ ０ Ｅ ｈ ｒ ｅ ＭＡＣ控制 器 等丰 富 的外设 接 口， ０ Ｍ ｔｅｎ ｔ 处
理 速度快 ， 功能强 大 。 由于 ＡＴ９ Ｒ ９ Ｏ １ Ｍ ２ Ｏ内部 集 成 ＭＡＣ控 制器 ， 故 只需 外 加一 片独 立式 物 理 层 芯片 与 Ｒ ４ Ｊ ５接 口即 可
能仪器 ， 途甚 为广 泛 。 用 新型 阻抗 分析 仪与 传统 中低
频 相 比 ， 测 量 原 理 上 综 合 运 用 Ｄ 、 Ｐ等 多 项 在 ＤＳ ＤＳ
数 字 和微 弱 信 号处 理 的技 术 ， 使得 阻 抗 分 析仪 基 本
精 度 达 ０ ，性 能 指 标 已 接 近 或 达 到 ．１
务 。 自动测 试 系统 （ ＡＴＳ 的组成 原 理如 图 １所示 。 ）
测 试 需 求 ， 络 化 、 息 化 的 自动 测 试 系 统 （ 网 信 ＡＴｓ ，
Ａｕｏ ｔｄＴ ｓ Ｓ ｓｅ 已成为 测试 领域 的发 展潮 ｔｍａｅ ｅ ｔ ｙ ｔｍ）
流。 阻抗分 析 仪是 用于 各种 元器 件 阻抗 、 品质 等 电参 数快 速 、 确测 量 与 综合 分 析 的高度 自动 化 通用 智 准
维普资讯
《 仪器 仪 表 与分 析 监 测 ￣０ ７年 第 ２ ２０ 期
新 型阻抗分析仪构建 自动测试 系统的接 口设计 与实现
Ｄｅｓｇｎ ａｎ ａｌ ａｔ ｏ ｈ ｎ ｅｒａｃ ｆａ Ｎｏ ｅｌＩ ｅｄ ｃ ａｌｚ ｒｆ ｒ Ａｕ ｏ ｉ ｄ Ｒｅ ｉ ｉ ｆ ｒｔ ｅ Ｉｔ ｆ ｅ ｏ ｖ ｍｐ ａｎ ｅ Ａｎ ｙ ｅ ｏ ｔ ｍａｔ ｄ ｚ ｏｎ ｅ
阻抗测试
PCB的差分阻抗测试技术作者: 周英航上网日期: 2006年11月10日打印版订阅关键字：PCB电路板TDR真差分TDR特征阻抗Coupon为了提高传输速率和传输距离，计算机行业和通信行业越来越多的采用高速串行总线。
在芯片之间、板卡之间、背板和业务板之间实现高速互联。
这些高速串行总线的速率从以往USB2.0、LVDS以及FireWire1394的几百Mbps到今天的PCI-Express G1/G2、SATA G1/G2 、XAUI/2XAUI、XFI的几个Gbps乃至10Gbps。
计算机以及通信行业的PCB客户对差分走线的阻抗控制要求越来越高。
这使PCB生产商以及高速PCB设计人员所面临的前所未有的挑战。
本文结合PCB行业公认的测试标准IPC-TM-650手册，重点讨论真差分TDR测试方法的原理以及特点。
IPC-TM-650手册以及PCB特征阻抗测试背景IPC-TM-650测试手册是一套非常全面的PCB行业测试规范，从PCB的机械特性、化学特性、物理特性、电气特性、环境特性等各方面给出了非常详尽的测试方法以及测试要求。
其中PCB板电气特性要求在第2.5节中描述，而其中的2.5.5.7a(IPC-TM-650官方网站下载链接/4.0_Knowledge/4.1_Standards/test/2-5-5-7a.pdf)则全面的介绍了PCB特征阻抗测试方法和对相应的测试仪器要求，重点包括单端走线和差分走线的阻抗测试。
TDR的基本原理及IPC-TM-650对TDR设备的基本要求1.TDR的基本原理图1是一个阶跃信号在传输线(如PCB的走线)上传输时的示意图。
而传输线是通过电介质与GND分隔的，就像无数个微小的电容的并联。
电信号到达某个位置时，就会令该位置上的电压产生变化，就像是给电容充电。
因此，传输线在此位置上是有对地的电流回路的，因此就有阻抗的存在。
但是该阻抗只有阶跃信号自身才能“感觉到”，这就是我们所说的特征阻抗。
阻抗测试必须知道的27个基本常识
阻抗测试必须知道的27个基本常识1. 什么是阻抗测试？- 阻抗测试是一种测量电路中阻抗的方法，用于确定电路中电阻、电感和电容等参数的数值。
2. 阻抗测试的重要性- 阻抗测试可以帮助我们了解电路性能、诊断故障和优化设计，是电路测试中的关键步骤。
3. 阻抗测试的常见应用- 阻抗测试在电子设备、通信系统、电力系统和医疗设备等领域中被广泛应用。
4. 阻抗测试的基本原理- 阻抗测试通过施加一个交流信号并测量响应信号来确定电路的阻抗参数。
5. 阻抗测试的交流信号- 阻抗测试常用的交流信号包括正弦波、方波和脉冲等。
6. 阻抗测试的测量设备- 阻抗测试常用的测量设备有信号发生器、示波器和阻抗分析仪等。
7. 阻抗测试的测量方法- 阻抗测试可以采用两线法、四线法和八线法等不同的测量方法。
8. 阻抗测试中的频率范围- 阻抗测试可以在不同的频率范围内进行，常见的范围包括低频、中频和高频等。
9. 阻抗测试的测量参数- 阻抗测试中常用的测量参数有电阻、电感、电容、复阻抗、相位和衰减等。
10. 阻抗测试的测量误差- 阻抗测试中可能存在的误差包括测量仪器的误差和电路自身的误差。
11. 阻抗测试的校准方法- 阻抗测试可以通过校准来减小测量误差，常见的校准方法包括零点校准和参考校准等。
12. 阻抗测试的数据分析- 阻抗测试得到的数据可以通过数据分析来提取有用信息和评估电路性能。
13. 阻抗测试的故障诊断- 阻抗测试可以帮助我们检测和诊断电路中的故障，如短路、断路和接地等。
14. 阻抗测试的优化设计- 阻抗测试可以帮助我们优化电路设计，提高电路性能和可靠性。
15. 阻抗测试的自动化- 阻抗测试可以通过自动化测试系统来实现高效、准确和重复的测试操作。
16. 阻抗测试的兼容性- 阻抗测试可以与其他测试方法和技术相结合，实现全面的电路测试。
17. 阻抗测试的标准和规范- 阻抗测试有一些标准和规范可供参考，如ISO和IEC等国际标准。
18. 阻抗测试的挑战- 阻抗测试可能面临的挑战包括复杂的电路配置、测量噪声和信号干扰等。
阻抗测试原理
阻抗测试原理
阻抗测试是一种用于测量电路阻抗的方法，主要针对交流电路。
它基于电压和电流之间的关系，通过测量电路中的电压和电流来计算阻抗。
阻抗测试主要包括以下原理：
1. 电压和电流的相位关系：在交流电路中，电压和电流存在相位差。
阻抗测试利用电压和电流相位的变化来测量电路的阻抗。
2. Ohm's Law（欧姆定律）：根据欧姆定律，电流和电压之间
存在线性关系。
利用欧姆定律可以推导出阻抗的计算公式。
3. 电压和电流的幅值关系：阻抗可以通过测量电压和电流的幅值来计算。
根据幅值的比值，可以得出阻抗的大小。
4. 复数表示：阻抗可以用复数表示，其中实部表示电阻，虚部表示电抗。
通过测量电压和电流的相位差以及幅值，可以将阻抗表示为复数。
阻抗测试通常使用特定的仪器和设备，如阻抗测量仪或网络分析仪。
这些设备可以通过在电路中施加信号，并测量电压和电流来计算阻抗。
阻抗测试在电力系统、通信系统和电子设备中都有广泛的应用，用于优化系统性能和故障诊断。
阻抗谱测试原理
阻抗谱测试原理
阻抗谱测试是一种电化学测试方法，用于测量电化学系统中的阻抗和相位。
阻抗谱测试原理基于交流电的通过电化学系统时，系统中会发生电流和电压的正弦变化。
当交流电强度改变时，电化学系统中的电位和电流的相位也会发生变化。
阻抗谱测试通过测量系统中的电流和电压，并计算其相位差，从而可得到电化学系统的阻抗和相位谱。
具体来说，阻抗谱测试通常使用一个交流信号源，将正弦电流引入到待测的电化学系统中。
通过测量系统中的电流和电压的振幅以及相位差，可以得到系统的阻抗和相位信息。
阻抗可以表示电化学系统对电流变化的响应能力，是一个复数，由两个分量组成：实部代表电阻，反映了系统中电子和离子的传输过程；虚部代表电容或电感，与电化学电荷和质量传输相关。
相位差则表示了电化学系统中电流与电压之间的时间差或相位关系。
相位差可以提供关于阻抗中电容和电感元件的信息。
通过测量不同频率下的振幅和相位差，可以绘制出被称为阻抗谱的图像。
阻抗谱提供了电化学系统在不同频率下的响应信息，可以用来分析电化学系统的特性、界面过程和材料性能等。
基于虚拟仪器的阻抗自动测量系统的研究
基于虚拟仪器的阻抗自动测量系统的研究摘要随着计算机技术的发展，仪器仪表领域也开始发生巨大的变化，从传统仪器、智能仪器开始向虚拟仪器发展。
虚拟仪器以其强大的存储、数据显示和数据分析优势，逐渐受到重视。
虚拟仪器技术通过软件将计算机与仪器硬件相结合，很好地将计算机强大的数据处理能力和仪器硬件的现场测量、控制结合在一起。
不仅降低了仪器的生产成本，还提高了仪器的性能，从而得到广泛的应用。
另外，随着现代科学技术的进步，阻抗的测量逐渐成为各类电子产品的研究基础。
目前，阻抗测量技术已在生物医学、工业测控、电力控制等领域有广泛的应用。
为了满足高校实验室对电子元器件及其附属参数的测量需求，本文设计了一种基于虚拟仪器的阻抗测量系统。
本文通过将虚拟仪器技术与传统硬件相结合，设计实现了一种通过伏安法对阻抗参数进行测量的系统。
其主要工作原理为：将阻抗的测量转换为矢量电压的测量，再利用获得的矢量电压的实部和虚部的数字量与被测参数之间的关系，将其转换为待测量。
本系统主要由硬件和软件两部分构成，硬件部分主要包括通过FPGA设计实现的信号源模块、阻抗/矢量电压转换模块、相敏检波模块、A/D转换模块和通信模块。
其具体的实现主要为利用FPGA设计实现系统正弦激励信号与基准信号的产生；通过相敏检波将采集到的矢量电压信号进行实部和虚部分离；利用低通滤波器滤除干扰信号；再通过A/D转换芯片将采集到的模拟电压信号转换为数字信号；通过系统总线将数据传输到计算机，并对数据进行处理和显示。
软件部分是利用虚拟仪器软件LabVIEW设计实现仪器的数据处理、显示和控制界面，并通过动态链接库的调用来执行仪器操作。
关键字：虚拟仪器技术，阻抗测量，FPGA，LabVIEWResearch of Automatic Impedance Measuring System Based onthe Virtual InstrumentAbstractWith the development of the computer technology, the field of instrumentation begins to change dramatically from traditional instruments and intelligent instruments to virtual instruments. Due to its strong advantages on storage, data display and data analysis, the virtual instruments have gained more attention. Virtual-instrument technology combines the computer and the instrument hardware together using software. It combines the excellent data processing ability of computer with the measurement，and controlling ability of instruments hardware together in this technology. Consequently, not only the cost of the production is reduced, but the instrument performance is also improved. Therefore, the virtual instrument has been widely used.In addition, with the progress of modern science and technology, the measurement of impedance has gradually become the basis of all kinds of electronic products.At present, the impedance measurement technology has been widely used in biomedical science, industrial measurements, power control and other domains.In order to satisfy the measurement requirements of electronic components and their subsidiary parameters in the university laboratory, a kind of impedance measurement system based on virtual instrument is designed in this paper.Based on the combination of virtual instrument technology and traditional hardware, this paper designs and realizes a system to measure the impedance parameters using the volt-ampere method.Utilizing the relationships between the real and the imaginary parts of the voltage vector and the complex impedance, the measurement of the complex impedance can be converted to the measurement quality of the voltage vector. The process can effectively improve the precision of the system.The system consists of two parts: hardware and software. The hardware part is mainly composed of the signal source module designed by FPGA, the conversion module of impedance to voltage vector, themodule. The design and realization of sinusoidal excitation signal and the reference signal is utilized by FPGA. We separate the real and imaginary parts of the voltage vector by the phase sensitive detection, and filter out the interference by a low pass filter. Then the collected signal is converted to a digital signal by an A/D conversion chip. The data will be transmitted to the computer through a communication bus of the system, and then it will be processed and displayed.The software part realizes the data processing, display and control using the virtual instrument software LabVIEW.And the operation of the instrument is performed by calling dynamic link libraries.Keywords:Virtual instrument technology, Impedance measurement, FPGA, LabVIEW目 录第1章绪论 (1)1.1研究背景及意义 (1)1.2国内外研究现状 (2)1.3虚拟仪器技术简介 (4)1.3.1 虚拟仪器概念 (4)1.3.2 虚拟仪器的构成 (4)1.3.3 虚拟仪器的发展 (5)1.4虚拟电子测量系统 (5)1.4.1 虚拟电子测量系统介绍 (5)1.4.2 虚拟电子测量系统的构成 (6)1.5主要研究内容 (7)第2章阻抗测量理论及方法分析 (9)2.1阻抗自动测量系统主要性能和预期指标 (9)2.2阻抗简介 (9)2.2.1 阻抗的定义 (9)2.2.2 阻抗的表达方式 (10)2.2.3 被测件的等效电路 (11)2.3阻抗的测量方法 (12)2.3.1 谐振法 (12)2.3.3 伏安法 (14)2.3.4 网络分析仪法 (15)2.4阻抗测量方法的对比 (16)2.5本章小结 (17)第3章阻抗测量系统的原理及总体设计 (18)3.1阻抗测量系统的原理 (18)3.2系统的总体设计 (22)3.2.1 系统的硬件设计 (22)3.2.2 系统的软件设计 (23)3.3本章小结 (24)第4章系统硬件设计及实现 (25)4.1信号源模块 (25)4.1.1 信号源设计的方案与对比 (25)4.1.2 信号源的实现 (27)4.1.3 FPGA实现 (28)4.2阻抗/矢量电压转换模块 (30)4.2.1 阻抗/矢量电压转换原理 (30)4.2.2 连接电路设计 (31)4.2.3 电路实现 (32)4.3相敏检波模块 (32)4.3.1 相敏检波原理 (33)4.4A/D转换模块 (35)4.4.1 ADS1232芯片 (36)4.4.2 A/D转换电路的实现 (36)4.5通信模块 (36)4.5.1 通信模块工作原理 (36)4.5.2 通信模块的实现 (37)4.6电源转换模块 (38)4.7系统硬件实物图 (38)4.8本章小结 (39)第5章软件设计 (40)5.1系统设备驱动程序 (40)5.2应用程序的开发 (42)5.2.1 LabVIEW简介 (42)5.2.2 软件程序框图 (43)5.2.3 系统前面板设计 (46)5.3本章小结 (46)第6章系统性能测试及误差分析 (47)6.1系统工作流程介绍 (47)6.2数据测试及对比 (48)6.2.1 电阻的测量 (49)6.2.2 电容的测量 (50)6.2.4 附属参数测量 (52)6.3误差分析 (53)第7章总结 (55)7.1本文主要完成的工作 (55)7.2系统存在的不足及展望 (56)参考文献 (57)作者简介及科研成果 (61)致谢 (62)第1章绪论1.1 研究背景及意义测量是我们认识和改造自然界的一种重要手段，对任意一种研究对象，只要想对其进行定量评价，就需要通过测量来实现[1]。
生物组织阻抗温度特性测试系统的研究
生物组织阻抗温度特性测试系统的研究张琴艳;武文斌;马艺馨【摘要】肿瘤热疗过程中的温度检测和控制是热疗的关键,但温度的无损检测方法较为缺乏,限制了其发展.文中研究了一种装置测试生物组织电阻抗的温度特性,为基于电阻抗特性的温度无损检测技术提供依据.该装置利用恒温水循环原理对组织进行加热,可使组织受热均匀并且温度易于控制,阻抗测量装置采用四电极法原理,可有效消除接触阻抗和极化效应的影响,提高测量精度.文中还研究设计了用于激励的恒流源发生电路,恒流源的输出阻抗在频率为1 MHz时为212 kΩ,具有很好的恒流特性.基于此系统,对两组新鲜肥肉组织进行了测试,研究了其电阻抗温度特性及频率特性,测试结果表明,离体肥肉组织电阻抗实部随频率升高而降低,虚部先降低后升高,转折频率在80～120kHz之间;其温度特性表现为:小于53℃时,组织电阻抗随着温度升高呈现较为缓慢下降的趋势,在53～59℃之间,电阻抗以及电阻抗变化系数形成一个突变,表现出组织电阻抗变化的临界特性,这为进一步进行肿瘤热疗过程中基于电阻抗技术的温度无损监控提供了理论和实验依据.【期刊名称】《电子设计工程》【年(卷),期】2014(022)020【总页数】4页(P135-138)【关键词】离体生物组织;生物电阻抗;肿瘤热疗;温度监控;四电极法【作者】张琴艳;武文斌;马艺馨【作者单位】上海交通大学电子信息与电气工程学院,上海200240;上海交通大学电子信息与电气工程学院,上海200240;上海交通大学电子信息与电气工程学院,上海200240【正文语种】中文【中图分类】R318.6肿瘤热疗[1]以其无创或微创、安全性好、有效杀伤恶性肿瘤细胞、提高病人的生活质量而越来越引起人们的重视，已成为现代临床医学治疗肿瘤的五大疗法之一。
准确可靠的温度测量和控制是肿瘤热疗法的关键，目前临床采用的无损测温方法以磁共振技术和超声技术为主，但磁共振技术价格昂贵、超声技术会受到聚焦超声的干扰，因此研究一种简单安全方便的温度无损检测技术对于推动肿瘤热疗技术的发展具有重要意义。
短路阻抗测试报告
短路阻抗测试报告1. 引言本报告旨在对系统的短路阻抗进行测试并分析结果。
短路阻抗是衡量电力系统质量的重要参数之一，它对电力系统的运行稳定性和故障保护具有重要影响。
测试的目的是评估系统的短路能力，并为系统的运行和故障分析提供依据。
2. 测试准备为了进行短路阻抗测试，我们需要准备以下工具和设备：•电力系统模型•短路阻抗测试仪•计算机和数据分析软件在测试之前，我们需要确保系统模型准确无误，包括所有的网络元件、拓扑关系和参数。
同时，还需要根据测试要求配置短路阻抗测试仪。
3. 测试方法短路阻抗测试主要分为两个步骤：建立系统模型和进行测试。
具体步骤如下：3.1 建立系统模型首先，我们需要根据实际电力系统的配置和参数建立系统模型。
系统模型可以包括发电机、线路、变压器和负载等元件，以及它们之间的连接关系和参数。
建立系统模型的目的是为了模拟实际电力系统的运行情况，并为后续的测试和分析提供基础。
3.2 进行测试一旦系统模型建立完成，我们就可以开始进行短路阻抗测试了。
测试的主要步骤如下：1.配置短路点：根据短路测试要求，在系统模型中选择合适的短路点。
2.设置测试仪参数：根据测试要求配置短路阻抗测试仪，包括测试仪的电流和电压等参数。
3.运行测试：启动测试仪并记录测试数据，包括电流、电压和时间等信息。
4.数据分析：使用数据分析软件对测试数据进行处理和分析，得出系统的短路阻抗结果。
4. 数据分析与结果通过对测试数据的分析和处理，我们可以得到系统的短路阻抗结果。
短路阻抗通常用复数表示，主要包括阻抗大小和相角两个方面。
在数据分析过程中，我们可以计算出系统在不同短路点和工作条件下的短路阻抗，并与设计要求进行对比。
根据对测试结果的分析，可以得到以下结论：1.系统的短路阻抗满足设计要求，具有良好的短路能力。
2.系统的短路阻抗在不同工况下有所变化，需要根据实际情况进行评估和优化。
3.短路阻抗的相角对系统的稳定性和保护性能有重要影响，需要进行进一步的分析和改进。
阻抗测试原理
阻抗测试原理阻抗测试是一种用来测量电路或电子设备中阻抗的方法，它可以帮助我们了解电路中的电阻、电感和电容等参数。
阻抗测试原理是基于交流电路理论和电阻、电感、电容的特性，通过对电路中的电压和电流进行测量，来计算出电路的阻抗值。
首先，我们需要了解什么是阻抗。
阻抗是指电路对交流电的阻碍程度，它包括电阻、电感和电容。
在交流电路中，电阻会消耗电能，电感会导致电流滞后，电容会导致电流超前。
这些特性都会影响电路对交流电的响应，因此需要通过阻抗测试来准确地了解电路的特性。
阻抗测试的原理是利用交流电路中的欧姆定律和基尔霍夫定律，通过对电路中的电压和电流进行测量，来计算出电路的阻抗值。
在测试过程中，我们需要使用专门的测试仪器，如阻抗测试仪或网络分析仪，来对电路进行测试。
在进行阻抗测试时，我们需要注意以下几点。
首先，要选择合适的测试仪器和测试方法，根据电路的特性和要求来确定测试的频率范围和测试参数。
其次，要保证测试仪器的准确性和稳定性，避免外界干扰对测试结果的影响。
最后，要对测试结果进行准确的分析和解释，找出电路中存在的问题并进行修正。
阻抗测试在电子设备的研发和生产过程中起着非常重要的作用。
通过对电路的阻抗进行测试，可以帮助工程师们了解电路的性能和稳定性，发现潜在的问题并进行改进。
同时，阻抗测试也可以用于故障诊断和维护，帮助工程师们快速准确地定位电路中的故障点，提高维修效率。
总之，阻抗测试是一种重要的电路测试方法，它可以帮助我们了解电路的特性和性能，发现潜在问题并进行改进。
通过对电路中的阻抗进行测试，可以提高电子设备的质量和稳定性，为电子行业的发展提供有力支持。
基于AD5933的阻抗频谱测试系统设计与实现
基于AD5933的阻抗频谱测试系统设计与实现黎步银，黄兆祥，幸会，刘志军（华中科技大学电子科学与技术系，武汉 430074）摘 要：通过对元件进行阻抗频谱的测量，可以获取元件更有价值的数据。
本文设计了以AD5933为核心的复阻抗频谱测试电路，简要介绍了测试流程及软件的编写，最后根据实际测试数据，对影响测量精度的因素进行了分析。
本测试系统阻值范围为100Ω～10MΩ，能够满足一般阻抗频谱测试的要求。
关键词：AD5933 阻抗频谱 误差中图分类号：TP31文献编识码 A1. 引 言实际应用中的电子元件一般呈现出阻性、容性或者感性特性，更一般的情况是三者的组合，它们共同1决定了元件的阻抗特性。
阻抗与电阻的不同主要在于两个方面。
一是阻抗是一种交流特性；二是通常在某个特定频率下定义阻抗才有意义。
如果在不同的频率条件下测量阻抗，会得到不同的阻抗值。
通过测量多个频率点下的阻抗，可以获取更有价值的元件数据，这就是阻抗频谱法的基础[1]。
阻抗测量是一个比较复杂的信号处理问题，传统的方法是采用分立解决方案实现的。
而AD公司的IDC（Impedance to Digital Converter）芯片AD5933结合了最先进的数字信号和模拟信号处理技术，为阻抗测量提供了一种小型集成解决方案。
它采用直接数字频率合成器（Direct digital synthesizer，DDS）技术把ADC和复杂的数字信号处理功能结合在一起提供一种精细频率扫频能力，允许处理用高达约为100 KHz的已知频率激励的外部复数阻抗（范围为100 Ω到10 MΩ）。
被激励阻抗的响应信号直接被片内的ADC采样，然后用片内的DSP 引擎处理离散傅立叶变换（Discrete Fourier Transform，DFT）[2]。
DFT算法返回每个频点（在扫频情况下）的实部和虚部数据字，从而可以根据初始校准数据很方便地计算出阻抗值。
本文首先介绍了AD5933的主要功能结构，之后设计了以AD5933为核心的复阻抗测试电路，简要介绍测试流程及软件的编写，最后给出了实际测试数据，并对影响测量精度的因素进行了分析。
何谓接地阻抗测试
何谓接地阻抗测试接地阻抗测试与接地连续性测试有何分别一般最常问到接地阻抗测试与接地连续性测试有何分别，以下我们分别说明这二个名称的意义：接地连续性测试（Ground Continuity Test）接地连续性测试实际进行于电气设备的生产线测试，其目的主要在测试被测物的连结线接地电路是否相通，该接地电路的主要功能在避免人员触电，一旦线路电路与外露金属部件之间出现绝缘故障时，接地连结线就为危险故障电流返回电源系统的接地提供了一条途径。
如果接地电路的阻抗值够低，电流将流至设备的接地导体，使得因绝缘故障所产生的电流得以流通，通过连结线接地，所有正常漏电流都可安全流入接地而不会危害到与产品接触的人员。
但是该系统工作前提是安全接地并没有被破坏的状况下。
如果用户将接地脚从连结线插头上拔出或使用未接地的二插头的电源分配器因而导致安全接地失效，由于这种情况极为常见，因而纵使是带有三线电源线的产品，大部分的安规标准还是要求这类产品与未接地产品一样必须通过耐压测试；例如 CLASS I 类产品不仅采用基本绝缘，而且当绝缘出现故障时，接地电路的完整性还可达成保护操作人员的作用。
接地阻抗测试（Ground Bond Test）接地阻抗（Ground Bond）测试和简单的接地连续性测试相比较。
接地连续性测试只能显示连结线存在安全接地，但不能证明该安全接地的完整性。
例如：可能检测不到仅由几股导线维持的接地情况，因此只能说是简易版的接地阻抗测试。
接地阻抗（Ground Bond）测试目的除了在确定被测物的安全接地电路能在产品绝缘部分出现故障时能妥善处理故障电流。
万一产品发生绝缘故障，除了采用低阻抗接地系统来确保输入在线的断路器或保险熔丝迅速动作外，保护用户免受危险电击，接地阻抗测试主要对测试物的接地点、产品的外壳或金属部份，施以一个恒流源（一般电流在 10-40A 之间）来测试两点间的阻抗大小，一般产品规定量测2 倍的额定电流或 25A 、电压小于 12V 且阻抗不得大于 0.1 Ω，以此测试，可检测出接地点螺丝未锁紧、接地线径太小、接地线断路等问题。
