第一章 金属切削过程及其控制(第一节)

第一章 金属切削过程及其控制(第一节)

轨迹法:利用切削运动中刀尖的运动轨迹形成被加工表面的形状。
轨迹法形成发生线需要一个独立的成形运动。
第一章 金属切削过程及其控制
第一节 金属切削过程的基本知识 发生线的形成方法——轨迹法

轨迹法:利用切削运动中刀尖的运动轨迹形成被加工表面的形状。
刀具切削刃与工件表面之间为点接触,通过刀具与工件之 间的相对运动,由刀具刀尖的运动轨迹来实现表面的成形。 被加工表面的形状精度主要取决于机床切削运动的精度。 刀尖轨迹法是利用非成形刀具,在一定的切削运动下,由刀尖 轨迹获得零件所需表面的方法。
第一章 金属切削过程及其控制
1.2 加工表面和切削用量三要素 一、基本概念
(二)切削层及切削用量三要素——切削层 切削层是指在切削过程中,刀具的切削刃一次走刀所切
除的工件材料层。切削层的截面尺寸参数称为切削层参数。
切削层形状、尺寸直接影响着切削过程的变形、刀具承 受的负荷以及刀具的磨损。
第一章 金属切削过程及其控制
为:简单成形运动和复合成形运动。
简单成形运动:如果一个独立的成形运动,是由单独的旋转运
动或直线运动构成的,则此成形运动称为简单成形运动。
一般以主轴的旋转,刀架或工作台的直线运动的形式出现,
用A表示直线运动,用B表示旋转运动。
第一章 金属切削过程及其控制
第一节 金属切削过程的基本知识 表面成形运动
的,也可以是断续进行的,可以由工件完成,也可以由刀具完成,可
以是简单运动,也可以是复合运动。
第一章 金属切削过程及其控制 (一)切削成形运动与加工表面 按作用来分,切削运动可分为主运动和进给运动。 主运动:提供切削可能性的运 动。(速度最高,动力消耗最 大,有且只有一个) 进给运动:提供继续切削可能 性的运动。(速度低,有一个 或几个)

金属切削过程及控制

金属切削过程及控制
教案九
3.1 切削过程与切屑类型

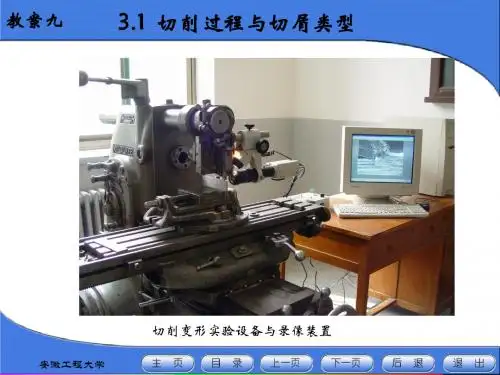

切削变形实验设备与录像装置
安徽工程大学
教案九
3.1 切削过程与切屑类型
直角切削
没有副刃参加切削,且λs = 0°。
a)直角切削
b)斜角切削
c)不自由切削
直角、斜角自由切削与不自由切削
安徽工程大学
教案九
3.1 切削过程与切屑类型
切屑 M 终滑移线
一、切屑成形过程及切削变形区的划分
安徽工程大学
教案九
3.1 切削过程与切屑类型
晶粒滑移示意图
安徽工程大学
教案九
3.1 切削过程与切屑类型
二、变形程度的表示方法
——变形系数Λh ◆ 厚度变形系数
hch cos( ) h hD sin
Lch LD
切屑与切削层尺寸
◆ 长度变形系数
LD L Lch
变形系数Ah的计算
二、刀具磨损过程及磨钝标准 1、刀具磨损过程
后刀面磨损量VB 初期磨损 正常磨损 急剧磨损
切削时间 刀具磨损过程
安徽工程大学
3.4 刀具的磨损和刀具耐用度
2、磨钝标准
安徽工程大学
3.4 刀具的磨损和刀具耐用度 三、刀具耐用度及其经验公式
1、刀具寿命(耐用度)概念
◆ 刀具从切削开始至磨磨损量达到钝标准的切削时间, 用T 表示。 ◆ 刀具总寿命 —— 一把新刀从投入切削开始至报废为止 的总切削时间,其间包括多次重磨。
安徽工程大学
教案十
3.1 切削过程与切屑类型
影响切削变形的因素
1、切削厚度 2、刀具角度 3、切削速度
安徽工程大学
教案十
3.1 切削过程与切屑类型
三、积屑瘤的形成及其对切削过程的影响

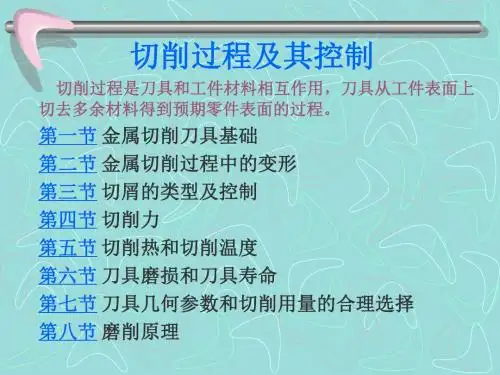

《机械制造技术》切削过程及其控制

《机械制造技术》切削过程及其控制
氧化铝( Al2O3)基陶瓷,硬度高达91~95HRA, 耐磨性和耐热性好,但抗弯性和韧性差 ;
氮化硅( Si3 N4)基陶瓷,具有较高的抗弯性和
韧性 。
立方氮化硼(CBN)是一种新型刀具材料;
立方氮化硼是由六方氮化硼经高温高压处理转化 而成,硬度到达8000HV,仅次于金刚石;
立方氮化硼的化学稳定性好,高温下不与铁产生 化学反应;
硬质合金是用高硬度、难熔的金属化合物和金属 粘结剂在高温条件下烧结而成的粉末冶金制品;
硬质合金的常温硬度达89~93HRA,在高温800~ 1000°C还能进行切削,刀具寿命比高速钢高几 倍至几十倍;
硬质合金的强度和韧性差,常温下冲击韧性是高 速钢1/8~1/30,承受切削振动和冲击的能力较差;
值,刀尖为最低点时刃倾角为负值;主切削 刃与基面平行时,刃倾角为零。
外圆车刀的上述六个标注角度是独立的,它 们的大小会之间影响切削过程。
刀具角度标注图
Po-Po
P´o - P´o

' o
Ps
Po
r
vf
o P´o o
o
r

' r
P´o
Po
Ps向
s
横向进给运动对工作角度的影响:
切削平面的夹角; 副正交平面为垂直于副切削刃在基面上投影的
平面。
主偏角 k r :在基面内测量的主切削刃在基面
上的投影与进给运动方向的夹角。

副偏角
k
' r
:在基面内测量的副切削刃在基
面上的投影与进给运动反方向的夹角。
刃倾角 s:在切削平面内测量的主切削刃与
基面之间的夹角; 在主切削刃上,刀尖为最高点时刃倾角为正

金属切削过程及控制

金属切削过程及控制

1. 第一变形区
塑性变形从始滑移面OA开始至终滑移面OM终了,之间 形成AOM塑性变形区,由于塑性变形的主要特点是晶格间 的剪切滑移,所以AOM叫剪切区,也称为第一变形区 (Ⅰ)。
图3-2 金属切削过程中的滑移线和流线示意图
2. 第二变形区
切屑沿刀具前面排出时会进一步受到前刀 面的阻碍,在刀具和切屑界面之间存在强烈的 挤压和摩擦,使切屑底部靠近前刀面处的金属 发生“纤维化”的二次变形。这部分区域称为 第二变形区(Ⅱ)。
图3-18
切削力的来源
2.切削力的分解
切削力Fz(Fc)
通常将合力F分解 为相互垂直的三个分 力:切削力 Fc 、进 给力 Ff 、背向力 Fp (图3-19)。 (旧称主切削力,用Fz表 示)——总切削力在主运动 方向的分力,是计算机床切 削功率、选配机床电机、校 核机床主轴、设计机床部件 及计算刀具强度等必不可少 的参数。
图3-8 作用在切屑上的力
a) 切屑受到来自工件和刀具的作用力
b) 切屑作为隔离体的受力分析
2. 前刀面上的摩擦
在粘结区,切屑的底层与前面呈现冷焊状态,切屑与前面之间不是一般的外
摩擦,这时切屑底层的流速要比上层缓慢得多,从而在切屑底部形成一个滞流 层。 所谓“内摩擦”就是指滞流层与上层流屑层内部之间的摩擦,这种内摩擦也 就是金属内部的剪切滑移。其摩擦力的大小与材料的流动应力特性及粘结面积 的大小有关。 切屑离开粘结区后进入滑动区。在该区域内刀屑间的摩擦仅为外摩擦。 刀屑接触面间有二个摩擦区域:粘结(内摩擦)区和滑动(外摩擦)区。 金属的内摩擦力要比外摩擦力大得多,因此,应着重考虑内摩擦。
图3-19 切削力的分解
3.切削功率
计算切削功率
Pc是用于核算加工成本和计算能量消

第三章 金属切削过程及其控制(1-4)

第三章  金属切削过程及其控制(1-4)

39
1. 调整化学成分
如在钢中加入少量的硫、硒、铅、铜、磷等,虽略降低钢的强
度,但同时降低钢的塑性,对加工性有利。
2. 材料加工前进行合适的热处理
低碳钢通过正火处理后,细化晶粒、硬度提高、塑性降低, 有利于减小刀具的黏结磨损,减小积屑瘤,改善工件表面粗糙 度; 高碳钢球化退火后,硬度下降,可减小刀具磨损; 不锈钢以调质到HRC28为宜,硬度过低,塑性大,工件表面 粗糙度差,硬度高则刀具易磨损;
16
(3)自动化生产标准
自动化生产中的精加 工刀具,则常以沿工件
径向的刀具磨损尺寸作
为刀具的磨钝标准,称
为径向磨损量NB。
17
刀具磨钝标准选取原则:
1)工艺系统刚性差, VB取小些;反之,取大些。 2)难加工材料, VB取小些。(防止温度升高)
3)加工精度高, VB取小些。 4)大型工件, VB取大些(防中途换刀)。
21
制订刀具耐用度时,应具体考虑的问题: ① 刀具构造复杂、制造和磨刀费用高时,刀具耐用度 应规定得高些。 ② 多刀车床上的车刀,组合机床上的钻头、丝锥和铣 刀,自动机床及自动线上的刀具,因为调整复杂,刀具 耐用度应规定得高些。 ③ 某工序的生产成为生产线上的瓶颈时,刀具耐用度 应定得低些。某工序单位时间的生产成本较高时刀具耐 用度应规定得低些。 ④ 精加工大型工件时,刀具耐用度应规定得高些,至 少保证在一次走刀中不换刀。
1
2
3
易切削钢
较易 切削钢 一般钢、 铸铁 稍难切削 材料 较难切削 材料 难切削 材料 很难切削 材料
2.5~3
1.6~ 2.5 1.0~ 1.6 0.65~ 1.0 0.5~ 0.65 0.15~ 0.5 <0.15

金属切削过程分析与控制

金属切削过程分析与控制

金属切削过程分析与控制1切屑的形成1、切屑的类型及其分类由于工件材料不同,切削过程中的变形程度也就不同,因而产生的切屑种类也就多种多样,如下图示。

图中从左至右前三者为切削塑性材料的切屑,最后一种为切削脆性材料的切屑。

切屑的类型是由应力-应变特性和塑性变形程度决定的。

(1)带状切屑它的内表面光滑,外表面毛茸。

加工塑性金属材料(如碳素钢、合金钢、铜和铝合金),当切削厚度较小、切削速度较高、刀具前角较大时,一般常得到这类切屑。

它的切削过程平衡,切削力波动较小,已加工表面粗糙度较小。

(2)挤裂切屑这类切屑与带状切屑不同之处在外表面呈锯齿形,内表面有时有裂纹。

这种切屑大多在切削黄铜或切削速度较低、切削厚度较大、刀具前角较小时产生。

(3)单元切屑如果在挤裂切屑的剪切面上,裂纹扩展到整个面上,则整个单元被切离,成为梯形的单元切屑,如图c所示。

切削铅或用很低的速度切削钢时可得到这类切屑。

以上三种切屑只有在加工塑性材料时才可能得到。

其中,带状切屑的切削过程最平稳,单元切屑的切削力波动最大。

在生产中最常见的是带状切屑,有时得到挤裂切屑,单元切屑则很少见。

假如改变挤裂切屑的条件,如进一步减小刀具前角,减低切削速度,或加大切削厚度,就可以得到单元切屑。

反之,则可以得到带状切屑。

这说明切屑的形态是可以随切削条件而转化的。

掌握了它的变化规律,就可以控制切屑的变形、形态和尺寸,以达到卷屑和断屑的目的。

如果在挤裂切屑的剪切面上,裂纹扩展到整个面上,则整个单元被切离,成为梯形的单元切屑,如图c所示。

切削铅或用很低的速度切削钢时可得到这类切屑。

以上三种切屑只有在加工塑性材料时才可能得到。

其中,带状切屑的切削过程最平稳,单元切屑的切削力波动最大。

在生产中最常见的是带状切屑,有时得到挤裂切屑,单元切屑则很少见。

假如改变挤裂切屑的条件,如进一步减小刀具前角,减低切削速度,或加大切削厚度,就可以得到单元切屑。

反之,则可以得到带状切屑。

这说明切屑的形态是可以随切削条件而转化的。

第二章-金属切削过程及其控制

第二章-金属切削过程及其控制
有高硬度、高耐热性和一定的韧性,在磨削过程中受力破碎 后还要能形成锋利的几何形状。常用的磨料有氧化物系、碳 化物系和超硬磨料系三类 .
2.3 金属切削用的刀具
-磨料与磨具
系列
氧化物系
碳化物系
磨料名 称
棕刚玉
代号
A
白刚玉
WA
黑碳化硅 C
绿碳化硅 GC
高硬磨料系 人造金刚石 D
立方氮化硼 CBN
显微硬度 特性
刀具与工件之间的相对运动,即表面成形运动,分为 主运动和进给运动。
主运动: 使工件与刀具产生相对运动以进行切削的最基本运动。
主运动速度最高,消耗功率最大,且只有一个 。 进给运动:
不断把被切削层材料投入到切削过程中,以便形成全 部已加工表面的运动。
2.2 金属切削加工的基本概念
加工表面:
2.2 金属切削加工的基本概念
J
强度最高,型面保持性好,磨耗少, 自锐性差
适用于金刚石砂轮
2.3 金属切削用的刀具
-磨料与磨具
硬度 磨粒在磨削力作用下,从砂轮表面上脱落的难易程度。
软中硬
大级名称 超软

中软

中硬

超硬
小级名称 超软
123 1 2 1 2 123 1 2
超硬
代号 D E F G H J K L M N P Q R S T
副切削刃
前刀面
刀体
刀头 副后刀面
刀尖
主切削刃 主后刀面
2.3 金属切削用的刀具
-确定刀具角度的参考平面
正交平面参考系: 基面 切削平面 正交平面
基面
切削平面 正交平面
2.3 金属切削用的刀具
-刀具标注角度

金属切削过程及其控制概要

金属切削过程及其控制概要
齿面
母线:渐开线—展成法
• 滚刀的旋转B11 • 工件的旋转B12
导线:直线—相切法
• 滚刀的上下 进给运动A2
例2.4 用螺纹车刀加工锥螺纹
锥形螺纹面
母线:螺纹轮廓线
• 不需要成形运动
导线:圆锥螺旋线—轨迹 法
• 工件的旋转运动B11 • 刀具纵向直线运动A12 • 刀具横向直线运动A13
4 表面成形运动
切削速度vc:切削刃上选定点相对工件沿主运动方向的瞬时
速度;
vc
dn
1000
(m
/
s或m /
min)
vc
2Lnr 1000
(m / min)
进给运动
进给运动:配合主运动依次或连续不断地切除多余 材料,同时形成一定要求的已加工表面;
特点:一个或多个 间歇或连续
• 如:外圆车削时车刀的连续纵向直线运动 • 刨削时工件的间歇直线运动
2 刀具标注角度参考系
主剖面参考系:Pr、Ps、正交平面Po
正交平面Po:过主切削刃上选定点垂直于切削平面和基面的平面;
法剖面参考系: Pr、Ps、法平面Pn
法平面Pn:过主切削刃上选定点并垂直于主切削刃或其切线的平面
进给、切深剖面参考系: Pr、进给剖面Pf 、切深剖面Pp
进给剖面Pf:过主切削刃上选定点平行于进给方向q且垂直于基面的 平面 切深剖面Pp:过主切削刃上选定点垂直于进给方向且垂直于基面的 平面
基面Pr内测量的角度
• 主偏角κr —主切削刃在基面上的投影与进给运动方向的夹角; • 副偏角κr´—副切削刃在基面上的投影与进给运动反方向的夹角
; • 刀尖角ε r —主切削刃与副切削刃在基面上投影的夹角;
ε r = 180°-(κr + κ'r )

第三章 金属切削过程及其控制(1-1)

第三章  金属切削过程及其控制(1-1)

最常用的参考系是— 正交平面参考系
基面 Pr 切削平面 Ps 主剖面 Po
33
1)基面 Pr :通过切削刃选定点与切削速度方向垂直 的平面。车刀的基面与刀具底面平行。 的平面。车刀的基面与刀具底面平行。 2)切削平面 Ps : 通过 ) 切削刃选定点与加工表 主切削刃) 面(主切削刃)相切且 垂直于基面P 的平面。 垂直于基面 r的平面。 3)主剖面 Po:通过切 ) 通过切 削刃选定点与主切削刃 在基面上的投影相垂直 的平面( 垂直于基面Pr 的平面 ( 垂直于基面 平面) 和切削平面 Ps的平面) 。
→ 表面质量
切削效率
刀具: 几何形状、 刀具 几何形状、材料 工件: 工件:材料
2
本章重点对这些现象进行研究, 本章重点对这些现象进行研究,揭示其 内在的机理, 内在的机理,探索和掌握金属切削过程 有效控制切削过程, 的基本规律,从而有效控制切削过程 的基本规律,从而有效控制切削过程, 保证加工精度和表面质量, 对保证加工精度和表面质量,提高切削 效率,降低生产成本和劳动强度具有十 效率,降低生产成本和劳动强度具有十 分重大的意义。 分重大的意义。
3
第三章 金属切削过程及控制 教学基本要求: 教学基本要求:
3-2. 掌握切削运动、切削用量三要素、了解切削层参数 掌握切削运动、切削用量三要素、了解切削层参数; 3-3. 掌握刀具的组成和刀具几何角度的标注方法; 掌握刀具的组成和刀具几何角度的标注方法; 了解各种刀具的类型、特点和应用场合; 了解各种刀具的类型、特点和应用场合; 掌握常用刀具材料的分类、特点和用途, 掌握常用刀具材料的分类、特点和用途,能正确选 用刀具种类、刀具材料; 用刀具种类、刀具材料; 掌握磨料与磨具的基本知识; 掌握磨料与磨具的基本知识;

金属切削过程及控制

金属切削过程及控制

第3章金属切削过程及其控制3.1 概述■金属切削过程通过刀具从被加工表面切除多余材料而获得预定的尺寸精度和形状、位置精度的过程。

■金属切削过程中所涉及的主要问题●工件材料及其切削加工性能●切削力、切削热●刀具材料、角度●刀具变形、磨损●积屑瘤、残余应力●切屑控制3.2 金属切削加工的基本概念Basic Concepts About Metal Cutting■主运动v c(T——直线运动R——回转运动)■进给运动v f■合成切削运动v e■定位调整运动3.2.2 加工表面■待加工表面■已加工表面■过渡表面3.2.3 切削用量切削用量——切削时各种参数的总称。

包括:切削三要素●切削速度●进给量●背吃刀量(切削深度)■切削速度v c单位时间内工件和刀具沿主运动方向的相对位移。

切削速度的单位为m/s,用v c 表示。

●主运动为回转运动(R)时Vc=πdn/1000*60n——主运动(工件或刀具)的转速(r/min);d——工件或刀具接触部位的最大直径(mm)。

●主运动为往复直线运动(T)时,Vc=2Ln/1000*60L——每次往复运动的行程长度(mm);nr——主运动每分钟的往复次数(str/min)。

■进给量 f主运动一个循环(回转一周或往复一次),工件与刀具沿进给方向上的相对位移。

进给量用 f 表示,单位是mm/r 或mm/str。

每齿进给量fz (对多点刀具)f=z*f z进给速度V f=n*f=n*z*f z■背吃刀量(切削深度)ap主切削刃与工件切削表面接触长度在主运动方向及进给运动方向所组成的平面的法线方向上测量的值——已加工表面和待加工表面间的垂直距离,单位为mm。

3.2.4 切削层截面参数■切削层(公称)厚度■切削层(公称)宽度■切削层(公称)横截面积3.3 金属切削刀具Metal Cutting T ools3.3.1 刀具结构●外圆车刀是最基本、最典型的刀具,由刀头和刀体组成●车刀的切削部分由3个刀面、2个刀刃和1个刀尖组成刨刀、铣刀、钻头等其他刀具可视为车刀的演变或组合3.3.2 刀具标注角度参考系(刀具静止参考系)设计标注、刃磨、测量刀具角度的基准.⑴基面Pr :通过切削刃选定点与主运动方向垂直的平面。

第一章(1) 金属切削过程及其控制

第一章(1) 金属切削过程及其控制

第一章 金属切削基本知识
(二)定义刀具角度的参考系
• 刀具角度是为刀具设计、制造、刃磨和测量时所
使用的几何参数,它们是确定刀具切削部分几何形
状(各表面空间位置)的重要参数。 • 用于定义和规定刀具角度的各基准坐标面称为参 考系; • 参考系可分为刀具静止参考系和刀具工作参考系
两类。
机械工程学院
第一章 金属切削基本知识
n-工件或刀具的转速(r/min)
机械工程学院
第一章 金属切削基本知识
(2) 进给运动
刀具与工件之间附加的相对运动, 它配合主运动依次地或连续不断地切 除切屑, 从而形成具有所需几何特性的 已加工表面。 进给运动可由刀具完成(如车削), 也可由工件完成((如铣削),可以是 间歇的(如刨削), 也可以是连续的 (如车削)。
第一章 金属切削基本知识
2.刀刃
(1)主切削刃S 前刀面与主后刀面在空间的交线。
(2)副切削刃S’ 前刀面与副后刀面在空间的交线。
3.刀尖
三个刀面在空间的交点,也可理解为主、副切削刃二 条刀刃汇交的一小段切削刃。 在实际应用中,为增加刀尖的强度与耐磨性,一般在 刀尖处磨出直线或圆弧形的过渡刃。 机械工程学院
机械工程学院
第一章 金属切削基本知识
(2)正交平面中测量的刀具角度
1)前角γo
α0 γ
0
γ
0
在主剖面内测量,是 前刀面与基面的夹角。 通过选定点的基面位于 刀头实体之外时 γo 定为 正值;位于刀头实体之 内时γo定为负值。

α0′
A
κ
κ
r
r

f
A向
ε
r
λ
s
图 车刀的主要角度

切削过程及控制

切削过程及控制

(3)刀具几何参数 (4)刀具磨损
1)前角γo↑→塑性变形和摩擦 ↓→切削温度↓(图)。但前角 不能太大,不然刀具切削部分 旳锲角过小,容热、散热体积 减小,切削温度反而上升。 2)主偏角κr↑→切削刃工作接触 长度↓,切削宽度bD↓,散热条 件变差,故切削温度↑(图)。
(5)切削液
利用切削液旳润滑功能 降低摩擦系数,降低切削热 旳产生,也可利用它旳冷却 功用吸收大量旳切削热,所 以采用切削液是降低切削温 度旳主要措施。
1-硬质点磨损; 2-粘结磨损;3-扩散磨损;4-化学磨损
三、刀具磨损过程及磨钝原则
1.刀具磨损过程 2.刀具旳磨钝原则
图3-30
•早期磨损阶段(Ⅰ) •正常磨损阶段(Ⅱ) •剧烈磨损阶段(Ⅲ)
刀具磨损到一定程 度就不能继续使用,这 个磨损程度称为磨钝原 则。磨钝原则旳详细数 值可从切削用量手册中 查得。
第三章 切削过程及控制
在金属切削过程中,一直存在着刀具切 削工件和工件材料抵抗切削旳矛盾,从而产 生一系列物理现象,如切削变形、切削力、 切削热与切削温度以及有关刀具旳磨损与刀 具寿命、卷屑与断屑等。
研究、掌握并能灵活应用金属切削基本理 论, 对有效控制切削过程、确保加工精度和表 面质量,提升切削效率、降低生产成本,合理 改善、设计刀具几何参数,减轻工人旳劳动强 度等有主要旳指导意义。
图 切削厚度与变形系数旳关系
图 前角对变形系数旳影响
图 刀尖圆弧半径对变形系数旳影响
八、切屑旳类型
图3-15 切屑类型
a) 带状切屑 b) 挤裂切屑
图3-15 切屑类型
C)单元切屑 d ) 崩碎切屑
九、已加工表面旳形成过程
图3-16 已加工表面旳形成过程
第二节 切削力

第二章-金属切削过程及其控制分析PPT课件

第二章-金属切削过程及其控制分析PPT课件
➢ 正挤压:金属材料受挤压时,最大 剪应力方向与作用力方向约成45°
➢ 偏挤压:金属材料一部分受挤压时 ,OB线以下金属由于母体阻碍,不 能沿AB线滑移,而只能沿OM线滑移
F
B
OБайду номын сангаас
a)正挤压
45° M A F
BO
b)偏挤压
➢ 切削:与偏挤压情况类似。弹性变
M
形→剪切应力增大,达到屈服点→产 生塑性变形,沿OM线滑移→剪切应
剪切角
实验证明,剪切角的大小和切削力的大小有直接联系。对 于同一工件材料,用同样的刀具,切削同样大小的切削层, 如剪切角越大,剪切面积越小即变形程度越小,切削比较 省力。显然,剪切角能反映变形程度,但因测量比较麻烦 而用得较少。
图 剪切角与剪切面积的关系
2.1.3 前刀面挤压与摩擦
作用在切屑上的力
lfi
lfo
图 切屑与前刀面的摩擦
2.1.3 前刀面挤压与摩擦
前刀面上摩擦
令 为前刀面上的平均摩擦系数,则
Ff sAf1 s Fn av Af 1 av
s-工件材料剪切屈服强度。
Af1 -内摩擦部分的接触面积; av -内摩擦部分的平均正应力;
2.1.4 积屑瘤的形成与控制
积屑瘤成因
切屑的基本类型
带状切屑
挤裂切屑
单元切屑
切屑形态照片
崩碎切屑
2.1.6 切屑的种类与控制
表 切屑类型及形成条件
名称
带状切屑
挤裂切屑
单元切屑
崩碎切屑
简图
形态 变形
形成 条件
影响
带状,底面光滑 ,背面呈毛茸状
剪切滑移尚未达 到断裂程度
加工塑性材料, 切削速度较高, 进给量较小, 刀具前角较大

金属切削过程及其控制

金属切削过程及其控制
Φ、ε、ξ均可表示切屑变形程度,但应指出,它们是根据纯剪切的观点提出的,实际切 削过程是复杂的,既有剪切,又有前刀面对切屑的挤压和摩擦,所以这些公式不能反映全 部变形实质。例如当ξ=1时,似没变形,但实际有相对滑移存在。
第一章 金属切削过程及其控制
第二节 金属切削过程的基本规律与控制 一、切削变形与切屑
这块冷焊在前刀面上的金属 就称为积屑瘤。
第一章 金属切削过程及其控制
第二节 金属切削过程的基本规律与控制 一、切削变形与切屑
(二)切削变形的表示方法——切削厚度压缩比Λh (变形系数ξ)
在切削过程中,刀具切下的切屑厚度hch通常都大于工件切削 层厚度hD,而切屑长度lch 却小于切削层长度lc 。
切削层体积=切削层截面积(Ac).lc =切屑截面积(Ach).lch
已知
Ac=ap.f
所以 ξ= lc/ lch= Ach/ Ac
又知 Ach=1000Q/ ρ. Lch(mm2)

ξ=1000Q/ ρ. Lch. ap.f
第一章 金属切削过程及其控制
第二节 金属切削过程的基本规律与控制 一、切削变形与切屑
第一章 金属切削过程及其控制
第二节 金属切削过程的基本规律与控制 一、切削变形与切屑
(一)切削变形与切屑形成
第一章 金属切削过程及其控制
第二节 金属切削过程的基本规律与控制挤压与切削
一、切削变形与切屑
45° M A
(一)切削变形与切屑形成——切削变形过程
F
切屑的形成与切离过程,是切削层受 到刀具前刀面的挤压而产生以滑移为主的 塑性变形过程。
Φ为剪切角;β为摩擦角。hD 为切削厚度,bD为切削宽度。
第一章 金属切削过程及其控制

金属切削过程及其控制

金属切削过程及其控制

切削加工中: 主运动消耗的切削功率为Fzv×10-3(KW); Fx nw f 进给运动消耗的功率为 ×10-3(KW); 1000 因为Fy分力方向没有位移,故不消耗功率, 因此总切削功率为Fz和Fx所消耗功率之和, Fx nw f Pm=(Fzv+ )×10-3(KW)
1000
Pm=Fzv×10-3(Kw)

3.1.3.切屑的类型及控制 1.切屑的类型及其分类
a) 带状切屑
图3-12 切屑类型 b) 挤裂切屑 c) 单元切屑
d)崩碎切屑
2、切屑的控制 (1)采用断屑槽。 常用的断屑槽截面形状有折线形、 直线圆弧形和全圆弧形。断屑槽位于前刀面上的形式 有平行、外斜、内斜三种。外斜式常形成C形屑和6字 形屑,能在较宽的切削用量范围内实现断屑。 (2)改变刀具角度 增大刀具主偏角,切削厚度变 大,有利于断屑。减小刀具前角可使切屑变形加大, 切屑易于折断。刃倾角可以控制切屑的流向,为正值 时,切屑常卷曲后碰到后刀面折断形成C形屑或自然 流出形成螺卷屑;为负值时,切屑常卷曲后碰到已加 工表面折断成C形屑或6字形屑。 (3)调整切削用量
excess matel
Fig.6-5 Machining time calculation for cylindrical turning






2. 切削液的类型及选用 (1)常用切削液种类 1)水溶性切削液 水溶性切削液有良好的冷却作用和清洗作用。主要包括水溶 液和乳化液、离子型切削液等。广泛应用于普通磨削和粗加 工中。乳化液是由95%~98%的水加入适量的乳化油(矿物油、 乳化剂及其他添加剂配制而成)形成的乳白色或半透明切削 液。乳化液中加入一定量的油性添加剂、防锈添加剂和极压 添加剂,可配成防锈乳化液或极压乳化液,低浓度乳化液主 要起冷却作用,适用于磨削、粗加工;高浓度乳化液主要起 润滑作用,适用于精加工及复杂工序的加工。 2)非水溶性切削液 非水溶性切削液主要包括切削油、极压切削油及其固体润滑 剂等。切削油有各种矿物油、动植物油和加入矿物油与动植 物油的混合油,主要起润滑作用。生产中常使用矿物油。

机械加工-机械制造-金属切削过程及其控制

机械加工-机械制造-金属切削过程及其控制
齿面
母线:渐开线 —展成法
? 滚刀的旋转B11 ? 工件的旋转B12
导线:直线 —相切法
? 滚刀的上下 进给运动A2
例2.4 用螺纹车刀加工锥螺纹
锥形螺纹面
母线:螺纹轮廓线
? 不需要成形运动
导线:圆锥螺旋线 —轨迹 法
? 工件的旋转运动B11 ? 刀具纵向直线运动A12 ? 刀具横向直线运动A13
副后刀面(Aa′) : 与已加工表面相对并相互作用的表面。
主切削刃(S) :前刀面与主后刀面的交线。它完成主要的 切削工作。
副切削刃(S′) :前刀面与副后刀面的交线。它配合主切削
刃完成切削工作,并最终形成已加工表面。 过渡刃(刀尖): 主、副切削刃连接处的一段切削刃。
2 刀具角度的参考系
区分两种刀具角度
3 刀具的标注角度 (以外圆车刀为例 )
1)主剖面参考系中的标注角度 :
主剖面Po 内测量的角度
? 前角γo —在主剖面内测量的前刀面与基面之间的夹角; ? 后角αo —在主剖面内测量的后刀面与切削平面间的夹角; ? 楔角βo —在主剖面内测量的前刀面与后刀面之间的夹角;
βo= 90°-( γo + αo)
特点:
具有一定的硬度和耐磨性; 有较高的耐热性(600°-700°); 强度和冲击韧性较好; 工艺性好且价格便宜,易磨成锋利的切削刃,可锻造;
应用:
用于加工复杂刀具和小型刀具,如钻头、成形刀具、拉 刀、齿轮刀具
高速钢分类及改善途径
普通高速钢:含碳量为0.7-0.9%
钨系W18Cr4V :具有一定的硬度和强度,可磨性好,主要制造复 杂刀具; W14Cr4VMnRE (钨)钼系W6Mo5Cr4V2:韧性、强度、高温塑性均较前者好,可磨 性稍差,主要用于热轧刀具; W9Mo3Cr4V

金属切削过程及其控制

金属切削过程及其控制
W6Mo5Cr4V2
用于制造要求热塑性好和受较大冲击载荷的刀具,如轧制钻头等,用于加工奥氏体不锈钢、高温合金、钛合金。
高性能高速钢
高矾
W12Cr4V4 Mo
用于制造形状简单,对耐磨性要求较高的刀具
超硬
W6Mo5Cr4V2Al
用于制造复杂刀具和难加工材料用的刀具
W10Mo4Cr4V3Al
耐磨性好,用于制造加工高强度耐热钢的刀具
碳素工具钢和合金工具钢,因其耐热性很差,目前仅用于手工工具。
*
特点:
2.高速钢
高速钢是一种加入了较多的钨、钼、铬、钒等合金元素的高合金工具钢。
强度高(抗弯强度为硬质合金的2~3倍,陶瓷的5~6倍);
具有一定的硬度(HRC63~70),且有较好的耐磨性;
可加工性好,热处理变形较小。
韧性高(比硬质合金高几十倍);
用途:高速切削结构钢和合金钢等塑性材料。
牌号: YT5、YT14、YT15、YT30
特点:耐磨性、耐热性好,强度、韧性较差。
TiC含量↑→耐磨性↑ 抗弯强度↓ 、韧性↓。
01
03
02
04
05
常用硬质合金的牌号及其应用范围
牌 号
应 用 范 围
YT30
碳素钢、合金钢的精加工
用途:加工铸铁和有色金属等脆性材料。
特点:
4
牌号:YG8、YG6、YG6X 、YG3、YG3X
5
强度、韧性好,耐磨性、耐热性稍差。
*
常用硬质合金的牌号及其应用范围
牌 号
应 用 范 围
YG3X
铸铁、有色金属及其合金和合金淬火钢高速精加工
YG3
铸铁、有色金属及其合金精加工、半精加工,不能承受冲击载荷
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

切削 速度
同YT15 进给 量
碳素钢、合金钢的粗加工,也可以用于断续切削
硬度 抗弯 高温合金、高锰钢、不锈钢等难加工材料及普通钢料、铸铁、
YW2 、 强度 有色金属及其合金的半精加工和精加工
耐磨 、
YW1
性、 切削
韧性 、
高温合金、高锰钢、不锈钢等难加工材料及普通钢料、铸铁、
进给 有色金属及其合金的粗加工和半精加工
TiC含量↑→耐磨性↑ 抗弯强度↓ 、韧性↓。
用途:高速切削结构钢和合金钢等塑性材料。
➢常用硬质合金的牌号及其应用范围
牌号
应用范围
YT30 YT15
硬度 、
耐磨 性、
抗弯 强度 、 韧性
碳素钢、合金钢的精加工
碳素钢、合金钢在连续切削时的粗加工、半精加工,亦可用于断 续切削时的精加工
YT14 YT5
6)良好的工艺性和经济性
刀具材料应具有好的锻造性能、热处理性能、焊接性 能、磨削加工性能等。而且要追求高的性能价格比。
切削速度(m/min)
2000 1000
500
200 100
50 碳素工具钢
20
聚晶金刚石 (PCD) 陶瓷
TiAlN涂层 硬质合金 涂层硬质合金
WC-TiC系硬质合金
WC系硬质合金
精品课件
5
2.高速钢
高速钢是一种加入了较多的钨、钼、铬、钒等 合金元素的高合金工具钢。
➢ 特点:
1)强度高(抗弯强度为硬质合金的2~3倍,陶瓷的5~6倍);
2)韧性高(比硬质合金高几十倍);
3)具有一定的硬度(HRC63~70),且有较好的耐 磨性;
4)且有较好的耐热性(500℃~600℃);
5)可加工性好,热处理变形较小。
韧性 普通铸铁、冷硬铸铁、高温合金的连续切削时的精加工、间断切 、 削时的半精加工
进给 铸铁、有色金属及其合金的半精加工和粗加工 量
铸铁、有色金属及合金、非金属材料粗加工,也可用于断续切削
②钨钛钴类硬质合金 P( YT )类(WC+TiC
+Co)
牌号: YT5、YT14、YT15、YT30 特点:耐磨性、耐热性好,强度、韧性较差。
➢适合在钻头、丝锥、成形铣刀和切齿刀具上 应用。
精品课件
11
常用高速钢牌号及其应用范围
类别
牌号
主要用途
普通 高速钢
W18Cr4V
广泛用于制造加工一般钢材和铸铁的钻头、 铰、铣刀、拉刀、丝锥、齿轮刀具等整体刀 具。切削速度低。
W6Mo5Cr4V2
用于制造要求热塑性好和受较大冲击载荷的 刀具,如轧制钻头等,用于加工奥氏体不锈 钢、高温合金、钛合金。
精品课件
26
(3)金刚石烧结体
在硬质合金基体上烧结一层约0.5mm厚的聚晶金 刚石。
➢特点:强度较好,能进行断续切削,可多次刃磨。
主要用于有色金属的高速精细切削。
金刚石不是碳的稳定状态,遇热易氧化和石墨化, 用金刚石刀具进行切削时须对切削区进行强制冷却。
金刚石刀具不宜加工铁族元素,因为金刚石中的碳 原子和铁族元素的亲和力强,刀具寿命低。
粉末冶金高速钢 适用于制造精密刀具、大 尺寸(滚刀、插齿刀)刀具、复杂成形刀具、拉刀 等。
牌号
W18Cr4V2 W6Mo5Cr4V2 W6Mo5Cr4VCo8 W6Mo5Cr4V2Al
(表3—2)常用高速钢的力学性能
常温硬 度/HRC
抗弯强 度/GPa
冲击韧 性/ MJ/ m2
63~66 63~66 66~68 67~69
陶瓷 基
Si3N4



金刚石
超硬 材料
立方氮 化硼







应当指出,加工一般材料大量使用 的仍是普通高速钢及硬质合金,只有在 加工难加工材料时,才考虑选用新牌号 合金或高性能高速钢,在加工高硬度材 料或精密加工时,才考虑选用超硬材料。
精品课件
27
刀具材料
常用刀具材料可切削的主要工件材料
结构钢 合金钢 铸铁
镍基高
铜铝等
淬硬钢 冷硬铸 温合金 钛合金 有色合 非金属



高速钢








K类

质 合
(YG) P类 (YT)


金 M类



(YW)
涂层硬质合金 √










Ti(N) 基硬质 √


合金




Al2O3
牌号: YN05、YN10 特点:高硬度、高耐磨性、高耐热性和抗氧化性,
但强度和韧性降低。
用途:高速精加工钢材。
4. 涂层刀具材料
在韧牲较好的刀具基体上,涂覆一层 耐磨性好的难熔金属化合物,既能提高刀具材 料的耐磨性,又不降低其韧性。
涂层方法:化学气相沉积法(CVD法,1000℃)和
物理气相沉积法(PVD法,500℃)。
1) 高的硬度
常温硬度HRC60以上。刀具硬度>工件的硬度
2)高的耐磨性 → 保证刀具的尺寸精度↑
3)足够的强度与韧性
能承受切削力、冲击和振动,防止刀具脆性断裂和 崩刀。
精品课件
2
4)高的耐热性(热稳定性)
在高温下保持: 硬度、耐磨性、强度、韧性、化学稳定性。
5)良好的热物理性能和耐热冲击性能
刀具材料的导热性要好,不会因受到大的热冲击,产 生刀具内部裂纹而导致刀具断裂。
聚晶立方 氮化硼
(PCBN) DLC涂层 硬质合金
TiC-TiN金属陶瓷
高速钢
合金工具钢
10
1800
1850
1900
1950
2000 年代
刀具材料的发展与切削加工高速化的关系
精品课件
4
常用刀具材料
工具钢(包括碳素工具钢、合金工具钢和高速钢) 硬质合金、 陶瓷、 金刚石(天然和人造) 立方氮化硼等。 碳素工具钢和合金工具钢,因其耐热性很差,目 前仅用于手工工具。
精品课件
21
用途: 适用于高速精细加工硬材料,新型的陶瓷刀具也 能半精、粗加工多种难加工材料。
与传统硬质合金相比,有下列优点:
①可加工硬度高达65HRC的高硬度难加工; ②可进行扒荒粗车及铣、刨等大冲击间断切削; ③刀具寿命可提高几倍至几十倍; ④切削效率提高3~10倍,可实现以车铣代磨。
精品课件
主要用于非铁材料及非金属的精密加工。 ➢特点:单晶金刚石结晶界面有一定的方向,不同晶面上硬度 与耐磨性有较大的差异,刃磨时须注意选择刃磨平面。 (2)人造聚晶金刚石 (PCD) 人造金刚石是通过合金触媒的作用,在高温高压下由石墨转化 而成。 ➢特点:人造聚晶金刚石抗冲击强度高,可选用较大的切削用 量。结晶面无固定方向,可自由刃磨。
3~3.4 3.5~4 3.0 2.9~3.9
0.18~0.32 0.3~0.4 0.3 0.23~0.3
高温硬度
/HRC
500 °C
600 °C
56 55~56 --60
48.5
47~48
54 55
涂层高速钢。是采用物理气相沉积(PVD)
方法,刀具表面生成TiN,其厚度一般为2~ 8m。 ➢特点:切削力、切削温度约下降25%,切削 速度、进给量和刀具寿命显著提高。
2)高温合金、热喷涂材料、硬质合金及其它难加工
材料的高速切削。
精品课件
23
聚晶立方氮化硼 (PCBN)
聚晶立方氮化硼(PCBN)是由CBN作为主要成分 与结合剂在高温高压下烧结而成的聚晶体,结合 剂主要有金属型(以CO、Ni为代表)或陶瓷型(以 TiC、TiN、Al2O3为代表)。
特点:
1. 具有较高的硬度和耐磨性
Co含量↑→抗弯强度↑、韧性↑、耐磨性↓。
用途:加工铸铁和有色金属等脆性材料。
精品课件
14
➢常用硬质合金的牌号及其应用范围
牌号
应用范围
YG3X 硬度 、
YG3 耐磨 性、
YG6X 切削 速度
YG6
YG8
抗弯 铸铁、有色金属及其合金和合金淬火钢高速精加工 强度 、 铸铁、有色金属及其合金精加工、半精加工,不能承受冲击载荷
高硬度(HRA89~93相当于HRC 74~82);
高耐磨性,高耐热性(850~1000℃),切削速度 可达100~300m/min;
抗弯强度低和抗冲击振动性能差,很少用于制造 整体刀具。
精品课件
13
分类
①钨钴类硬质合金 K( YG )类(WC+Co) 牌号:YG8、YG6、YG6X 、YG3、YG3X 特点: 强度、韧性好,耐磨性、耐热性稍差。
速度 量
精品课件
17
③钨钛钽(铌)类硬质合金 M ( YW )类(WC+
TiC+TaC(碳化钽)(NbC(碳化铌))+Co)
牌号: YW1 (M10)、YW2 (M20)
特点:强度、韧性↑,耐热性↑,耐磨性↑。
用途:即可加工铸铁和有色金属,又可加工钢材及高
温合金和不锈钢等难加工材料。
④镍钼钛类硬质合金YN类(TiC+Ni+Mo)
精品课件
6
➢ 应用:
常用于制造各种复杂刀 具(如钻头、丝锥、拉 刀、成型刀具、齿轮刀 具等)。
➢分类
按用途可分为: 通用高速钢和高性能高速钢。
按制造工艺可分为: 熔炼高速钢、粉末冶金高速 钢和表面涂层高速钢。
通用型高速钢(含碳量0.7~0.9%,62~66 HRC) ✓钨系高速钢 W18Cr4V
相关文档
最新文档
