激光谐振腔与倍频实验
实验报告_半导体泵浦激光原理
半导体泵浦激光原理实验学号：09327085 ：武班别：光信二班合作人：程昌、谭宇婷实验日期：3-14 组别：B11【实验目的】1、了解与掌握半导体泵浦激光原理及调节光路方法。
2、掌握腔倍频技术，并了解倍频技术的意义。
3、掌握测量阈值、相位匹配等基本参数的方法。
【实验仪器】808nm半导体激光器、半导体激光器可调电源、Nd:YVO4晶体、KTP倍频晶体、输出镜（前腔片）、光功率指示仪【实验原理】光与物质的相互作用可以归结为光与原子的相互作用，有三种过程：吸收、自发辐射和受激辐射。
如果一个原子，开始处于基态，在没有外来光子，将保持不变，如果有一个能量为hυ21的光子接近，则它吸收这个光子，处于激发态E2.在此过程中不是所有光子都能被原子吸收，只有当光子能量正好等于原子能级间距E1−E2时才能被吸收。
激发态寿命很短，在不受外界影响时，它们会自发地返回基态，并放出光子。
自发辐射过程与外界作用无关，由于各个原子的辐射都是自发、独立进行的，因而不同原子发出来的光子的发射方向和初相位是不同的。
处于激发态的原子，在外的光子的影响下，会从高能态向低能态跃迁，并在两个状态的能量差以辐射光子的形式发出去。
只有外来光子的能量正好为激发态与基态的能级差时，才能引起受激辐射，且受激辐射发出的光子与外来光子的频率、发射方向、偏振态和相位完全相同。
激光的产生主要依赖受激辐射过程。
激光器主要有：工作物质、谐振腔、泵浦源组成。
工作物质主要提供粒子数反转。
泵浦过程使粒子从基态E1抽运到激发态E3，E3上的粒子通过无辐射跃迁（该过程粒子从高能级跃迁到低能级时能量转变为热能或晶格振动能，但不辐射光子），迅速转移到亚稳态E2。
E2是一个寿命较长的能级，这样处于E2的粒子不断累积，E1上的粒子又由于抽运过程而减少，从而实现E2与E1能级间的粒子数反转。
激光产生必须有能提供光学正反馈的谐振腔。
处于激发态的粒子由于不稳定性而自发辐射到基态，自发辐射产生的光子各个方向都有，偏离轴向的光子很快逸出腔外，只有沿轴向的光子，部分通过输出镜输出，部分被反射回工作物质，在两个反射镜间往返多次被放大，形成受激辐射的光放大即产生激光。
固体激光倍频、调q实验
固体激光倍频、调q实验声光调Q倍频YAG激光器实验声光调制器由石英晶体、铌酸锂或重火石玻璃作为声光介质，通过压电晶体电声转换器将超声波耦合，在声光介质中产生超声波光栅，介质的折射率被周期性调制形成折射率体光栅。
在腔内采用该技术，可将连续的1064nm基频光变换成10KHz的高重复率脉冲激光，由于具有重复频率和峰值功率高的特点，可获得高平均功率的倍频绿光输出。
【实验目的】(1)掌握声光调Q连续激光器及其倍频的工作原理; (2)学习声光调Q倍频激光器的调整方法;(3)了解声光调Q固体激光器的静态和动态特性，并掌握测试方法; (4)学习倍频激光器的调整方法。
【实验原理】【实验原理】声光调Q倍频连续YAG激光器的工作原理(1) 声光调Q基本原理:图1 声光调制器工作原理声光调制器是由石英晶体、铌酸锂、或重火石玻璃做为声光介质，通过电声换能器(压电晶体)将超声波耦合进去，在声光介质中产生超声波光栅。
超声波光栅将介质的折射率进行周期性调制，从而进一步形成折射率体光栅。
如图1所示。
光栅公式如下式(1) 式(1)中，是声光介质中的超声波波长，为布拉格衍射角，为入射光波波长，n为声光介质的折射率。
当入射光以布拉格角入射时，出射光将被介质中的体光栅衍射到一级衍射最大方向上。
利用声光介质的这种性质，可以对激光谐振腔内的光束方向进行调制。
当加入声光调制信号时，光束偏转出腔外，不能在腔内形成振荡，即此时为高损耗腔。
在此期间泵浦灯注入给激活介质(激光晶体)的能量储存在激光上能级，形成高反转粒子数。
当去掉声光调制信号时，光束不被偏转，在腔内往返，形成激光振荡。
由于前面积累的高反转粒子数远远超过激光阈值，所以瞬时形成脉冲激光输出，从而形成窄脉宽、高能量的激光脉冲。
声光调Q激光器工作在几千周到几十千周的调制频率下，所以可以获得高重复率、高平均功率的激光输出。
(2)倍频器件工作原理:图2 倍频晶体折射率椭球及通光方向示意图由于晶体中存在色散现象，所以在倍频晶体中的通光方向上，基频光与倍频光所经历的折射率与是不同的。
固体激光倍频、调Q实验
声光调Q倍频YAG激光器实验声光调制器由石英晶体、铌酸锂或重火石玻璃作为声光介质，通过压电晶体电声转换器将超声波耦合，在声光介质中产生超声波光栅，介质的折射率被周期性调制形成折射率体光栅。
在腔内采用该技术，可将连续的1064nm基频光变换成10KHz的高重复率脉冲激光，由于具有重复频率和峰值功率高的特点，可获得高平均功率的倍频绿光输出。
【实验目的】（1）掌握声光调Q连续激光器及其倍频的工作原理；（2）学习声光调Q倍频激光器的调整方法；（3）了解声光调Q固体激光器的静态和动态特性，并掌握测试方法；（4）学习倍频激光器的调整方法。
【实验原理】【实验原理】声光调Q倍频连续YAG激光器的工作原理（1）声光调Q基本原理：图1 声光调制器工作原理声光调制器是由石英晶体、铌酸锂、或重火石玻璃做为声光介质，通过电声换能器（压电晶体）将超声波耦合进去，在声光介质中产生超声波光栅。
超声波光栅将介质的折射率进行周期性调制，从而进一步形成折射率体光栅。
如图1所示。
光栅公式如下式（1）式（1）中，是声光介质中的超声波波长，为布拉格衍射角，为入射光波波长，n为声光介质的折射率。
当入射光以布拉格角入射时，出射光将被介质中的体光栅衍射到一级衍射最大方向上。
利用声光介质的这种性质，可以对激光谐振腔内的光束方向进行调制。
当加入声光调制信号时，光束偏转出腔外，不能在腔内形成振荡，即此时为高损耗腔。
在此期间泵浦灯注入给激活介质（激光晶体）的能量储存在激光上能级，形成高反转粒子数。
当去掉声光调制信号时，光束不被偏转，在腔内往返，形成激光振荡。
由于前面积累的高反转粒子数远远超过激光阈值，所以瞬时形成脉冲激光输出，从而形成窄脉宽、高能量的激光脉冲。
声光调Q激光器工作在几千周到几十千周的调制频率下，所以可以获得高重复率、高平均功率的激光输出。
（2）倍频器件工作原理：图2 倍频晶体折射率椭球及通光方向示意图由于晶体中存在色散现象，所以在倍频晶体中的通光方向上，基频光与倍频光所经历的折射率与是不同的。
「固体激光原理与技术综合实验」

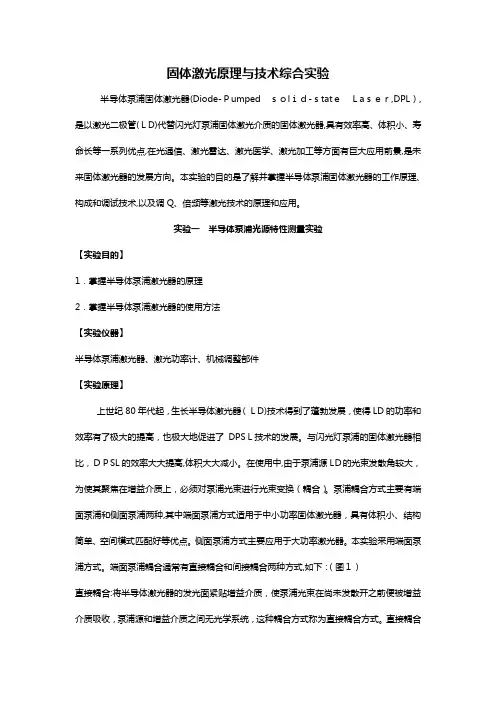

固体激光原理与技术综合实验半导体泵浦固体激光器(Diode-Ｐumped ｓｏlｉｄ-ｓtatｅＬaｓｅｒ,DPL）,是以激光二极管(ＬD)代替闪光灯泵浦固体激光介质的固体激光器,具有效率高、体积小、寿命长等一系列优点,在光通信、激光雷达、激光医学、激光加工等方面有巨大应用前景,是未来固体激光器的发展方向。
本实验的目的是了解并掌握半导体泵浦固体激光器的工作原理、构成和调试技术,以及调Q、倍频等激光技术的原理和应用。
实验一半导体泵浦光源特性测量实验【实验目的】1．掌握半导体泵浦激光器的原理2．掌握半导体泵浦激光器的使用方法【实验仪器】半导体泵浦激光器、激光功率计、机械调整部件【实验原理】上世纪80年代起，生长半导体激光器（ＬD)技术得到了蓬勃发展，使得LD的功率和效率有了极大的提高，也极大地促进了DPSＬ技术的发展。
与闪光灯泵浦的固体激光器相比，ＤＰSL的效率大大提高,体积大大减小。
在使用中,由于泵浦源LＤ的光束发散角较大，为使其聚焦在增益介质上，必须对泵浦光束进行光束变换（耦合）。
泵浦耦合方式主要有端面泵浦和侧面泵浦两种,其中端面泵浦方式适用于中小功率固体激光器，具有体积小、结构简单、空间模式匹配好等优点。
侧面泵浦方式主要应用于大功率激光器。
本实验采用端面泵浦方式。
端面泵浦耦合通常有直接耦合和间接耦合两种方式,如下：（图１）直接耦合:将半导体激光器的发光面紧贴增益介质，使泵浦光束在尚未发散开之前便被增益介质吸收，泵浦源和增益介质之间无光学系统，这种耦合方式称为直接耦合方式。
直接耦合方式结构紧凑，但是在实际应用中较难实现，并且容易对LD造成损伤。
间接耦合:指先将半导体激光器输出的光束进行准直、整形,再进行端面泵浦。
本实验采用间接耦合方式，间接耦合常见的方法有三种，如下:a 组合透镜系统耦合：用球面透镜组合或者柱面透镜组合进行耦合。
ｂ自聚焦透镜耦合:由自聚焦透镜取代组合透镜进行耦合，优点是结构简单,准直光斑的大小取决于自聚焦透镜的数值孔径。
激光谐振腔与倍频实验

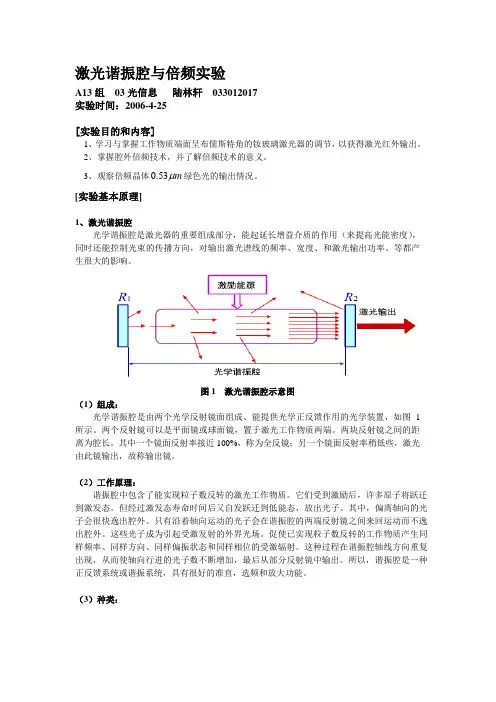

激光谐振腔与倍频实验A13组03光信息陆林轩033012017实验时间：2006-4-25[实验目的和内容]1、学习与掌握工作物质端面呈布儒斯特角的钕玻璃激光器的调节，以获得激光红外输出。
2、掌握腔外倍频技术，并了解倍频技术的意义。
绿色光的输出情况。
3、观察倍频晶体0.53m[实验基本原理]1、激光谐振腔光学谐振腔是激光器的重要组成部分，能起延长增益介质的作用（来提高光能密度），同时还能控制光束的传播方向，对输出激光谱线的频率、宽度、和激光输出功率、等都产生很大的影响。
图1 激光谐振腔示意图（1）组成：光学谐振腔是由两个光学反射镜面组成、能提供光学正反馈作用的光学装置，如图1所示。
两个反射镜可以是平面镜或球面镜，置于激光工作物质两端。
两块反射镜之间的距离为腔长。
其中一个镜面反射率接近100%，称为全反镜；另一个镜面反射率稍低些，激光由此镜输出，故称输出镜。
（2）工作原理：谐振腔中包含了能实现粒子数反转的激光工作物质。
它们受到激励后，许多原子将跃迁到激发态。
但经过激发态寿命时间后又自发跃迁到低能态，放出光子。
其中，偏离轴向的光子会很快逸出腔外。
只有沿着轴向运动的光子会在谐振腔的两端反射镜之间来回运动而不逸出腔外。
这些光子成为引起受激发射的外界光场。
促使已实现粒子数反转的工作物质产生同样频率、同样方向、同样偏振状态和同样相位的受激辐射。
这种过程在谐振腔轴线方向重复出现，从而使轴向行进的光子数不断增加，最后从部分反射镜中输出。
所以，谐振腔是一种正反馈系统或谐振系统，具有很好的准直，选频和放大功能。
（3）种类：图2 谐振腔的种类按组成谐振腔的两块反射镜的形状以及它们的相对位置，可将光学谐振腔区分为：平行平面腔，平凹腔，对称凹面腔，凸面腔等。
平凹腔中如果凹面镜的焦点正好落在平面镜上，则称为半共焦腔；如果凹面镜的球心落在平面镜上，便构成半共心腔。
对称凹面腔中两块反射球面镜的曲率半径相同。
如果反射镜焦点都位于腔的中点，便称为对称共焦腔。
激光倍频实验报告
篇一：激光谐振腔与倍频实验激光谐振腔与倍频实验a13组 03光信息陆林轩 033012017 实验时间：2006-4-25[实验目的和内容]1、学习与掌握工作物质端面呈布儒斯特角的钕玻璃激光器的调节，以获得激光红外输出。
2、掌握腔外倍频技术，并了解倍频技术的意义。
3、观察倍频晶体0.53?m绿色光的输出情况。
[实验基本原理]1、激光谐振腔光学谐振腔是激光器的重要组成部分，能起延长增益介质的作用（来提高光能密度），同时还能控制光束的传播方向，对输出激光谱线的频率、宽度、和激光输出功率、等都产生很大的影响。
图1 激光谐振腔示意图（1）组成：光学谐振腔是由两个光学反射镜面组成、能提供光学正反馈作用的光学装置，如图1所示。
两个反射镜可以是平面镜或球面镜，置于激光工作物质两端。
两块反射镜之间的距离为腔长。
其中一个镜面反射率接近100%，称为全反镜；另一个镜面反射率稍低些，激光由此镜输出，故称输出镜。
（2）工作原理：谐振腔中包含了能实现粒子数反转的激光工作物质。
它们受到激励后，许多原子将跃迁到激发态。
但经过激发态寿命时间后又自发跃迁到低能态，放出光子。
其中，偏离轴向的光子会很快逸出腔外。
只有沿着轴向运动的光子会在谐振腔的两端反射镜之间来回运动而不逸出腔外。
这些光子成为引起受激发射的外界光场。
促使已实现粒子数反转的工作物质产生同样频率、同样方向、同样偏振状态和同样相位的受激辐射。
这种过程在谐振腔轴线方向重复出现，从而使轴向行进的光子数不断增加，最后从部分反射镜中输出。
所以，谐振腔是一种正反馈系统或谐振系统，具有很好的准直，选频和放大功能。
（3）种类：图2 谐振腔的种类按组成谐振腔的两块反射镜的形状以及它们的相对位置，可将光学谐振腔区分为：平行平面腔，平凹腔，对称凹面腔，凸面腔等。
平凹腔中如果凹面镜的焦点正好落在平面镜上，则称为半共焦腔；如果凹面镜的球心落在平面镜上，便构成半共心腔。
对称凹面腔中两块反射球面镜的曲率半径相同。
声光调Q倍频YAG激光器实验
实验十二声光调Q倍频YAG激光器实验一、实验目的<1）掌握声光调Q连续激光器及其倍频的工作原理；<2）学习声光调Q倍频激光器的调整方法；<3）了解声光调Q固体激光器的静态和动态特性，并掌握测试方法；<4）学习倍频激光器的调整方法。
二、实验原理声光调Q倍频连续YAG激光器的工作原理<1）声光调Q基本原理：图12-1 声光调制器工作原理声光调制器是由石英晶体、铌酸锂、或重火石玻璃做为声光介质，通过电声换能器<压电晶体）将超声波耦合进去，在声光介质中产生超声波光栅。
超声波光栅将介质的折射率进行周期性调制，从而进一步形成折射率体光栅。
如图12-1所示。
光栅公式如下式b5E2RGbCAP<1）式<1）中，为声光介质中的超声波波长，为布拉格衍射角，为入射光波波长，为声光介质的折射率。
当入射光以布拉格角入射时，出射光将被介质中的体光栅衍射到一级衍射最大方向上。
利用声光介质的这种性质，可以对激光谐振腔内的光束方向进行调制。
当加入声光调制信号时，光束偏转出腔外，不能在腔内形成振荡，即此时为高损耗腔。
在此期间泵浦灯注入给激活介质<激光晶体）的能量储存在激光上能级，形成高反转粒子数。
当去掉声光调制信号时，光束不被偏转，在腔内往返，形成激光振荡。
由于前面积累的高反转粒子数远远超过激光阈值，所以瞬时形成脉冲激光输出，从而形成窄脉宽、高能量的激光脉冲。
声光调Q激光器工作在几千周到几十千周的调制频率下，所以可以获得高重复率、高平均功率的激光输出。
p1EanqFDPw<2）倍频器件工作原理：图12-2 倍频晶体折射率椭球及通光方向示意图由于晶体中存在色散现象，所以在倍频晶体中的通光方向上，基频光与倍频光所经历的折射率与是不同的。
图12-3给出了一个单轴晶体的色散及1064nm倍频匹配点的折射率关系曲线。
DXDiTa9E3dR e f r a g t i v e I n d e x l (m m)图12-3 单轴晶体色散曲线及倍频原理示意图图12-3中的实线代表了寻常光的折射率，点划线代表了非常光的折射率，中间的点线则代表了非常光在改变入射光角度时得到的折射率。
激光器谐振腔光路调试思路
激光器谐振腔光路调试思路一、前言激光器谐振腔光路调试是激光器制备过程中必不可少的一个环节。
它能够有效地检测激光器的性能，提高激光器的输出功率和稳定性。
本文将详细介绍激光器谐振腔光路调试的思路和方法。
二、激光器谐振腔1. 概述激光器谐振腔是由两个反射镜组成的空间，通过该空间内反射镜之间的多次反射，使得激发介质中产生的辐射能够不断地被放大，形成一束强度非常高、相干性非常好、波长非常单一的激光束。
2. 谐振腔类型（1）Fabry-Perot腔：由两个平面反射镜组成，可以将多条波长为λn=nλ0（n为整数）的模式放大。
（2）倍频腔：由一个基频反射镜和一个倍频反射镜组成，可以将基频模式转化为倍频模式。
（3）倍增腔：由一个基频反射镜和一个倍增反射镜组成，可以将基频模式转化为倍增模式。
三、激光器谐振腔光路调试思路1. 概述激光器谐振腔光路调试是指通过合理的调整反射镜的位置和角度，使得激光能够在谐振腔内不断地反射，从而达到放大的目的。
其主要思路如下：（1）确定谐振腔类型：根据激光器的工作原理和实际需求，确定所采用的谐振腔类型。
（2）安装反射镜：将反射镜安装在谐振腔两端，并调整好其位置和角度。
（3）粗略调试：首先将激光器开启，观察激光输出情况，并通过微调反射镜位置和角度，使得激光输出稳定。
（4）精细调试：进一步微调反射镜位置和角度，并使用相应的测试仪器检测激光器输出功率、波长等参数，直到达到最佳状态。
2. 具体步骤（1）确定谐振腔类型：根据实际需求选择合适的谐振腔类型，如Fabry-Perot腔、倍频腔或倍增腔。
（2）安装反射镜：将反射镜安装在谐振腔两端，并调整好其位置和角度。
在调整反射镜位置时，应该先确定一个基准点，然后根据实际需要进行微调。
在调整反射镜角度时，应该使用角度计或光学平台进行精细调整。
（3）粗略调试：首先将激光器开启，观察激光输出情况，并通过微调反射镜位置和角度，使得激光输出稳定。
此时可以使用功率计、波长计等测试仪器对激光器进行初步测试。
光信息专业实验报告：半导体泵浦激光原理实验 (5)
光信息专业实验报告：半导体泵浦激光原理实验【实验目的】1. 了解激光特别是半导体激光器工作原理。
2. 调节激光器光路，观察倍频现象，测量阈值、相位匹配等基本参数，加深对激光技术理解。
【实验仪器】808nm 半导体激光器、半导体激光器可调电源、Nd:YVO4晶体、KTP 倍频晶体、输出镜（前腔片）、光功率指示仪。
【实验原理】1. 激光产生原理激光产生所需的三个基本条件为：（1）选择具有适当能级结构的工作物质，在工作物质中能形成粒子数反转，为受激辐射的发生创造条件；（2）选择一个适当结构的光学谐振腔，对所产生受激辐射光束的方向、频率等加以选择，从而产生单向性、单色性、强度等极高的激光束；（3）外部的工作环境必须满足一定的阈值条件，以促成激光的产生。
这些阈值条件大体包括：减少损耗，加快抽运速度，促进（粒子数）反转等。
像工作物质的混合比、气压、激发条件、激发电压等等。
2. 光学倍频光的倍频是一种最常用的扩展波段的非线性光学方法。
激光倍频是将频率为ω的光，通过晶体中的非线性作用，产生频率为2ω的光。
考虑电场的平方项t E E ωcos 0=)2cos 1(2cos 202202)2(t E t E E Pωβωββ+===出现直流项和二倍频项cos2ωt ，直流项称为光学整流，当激光以一定角度入射到倍频晶体时，在晶体产生倍频光，产生倍频光的入射角称为匹配角。
倍频光的转换效率为倍频光与基频光的光强比，通过非线性光学理论可以得到：)2/()2/(sin 222kl kl I L I I ∆∆∝=ωωωβη 式中L 为晶体长度，I ω、I 2ω分别为入射的基频光、输出的倍频光的光强，△k =k ω-2k 2ω分别为基频光和倍频光的波传播矢量。
【实验装置】整个装置实际上相当于一台小型的激光器。
μ的红色激光，输入到折射率梯度透镜中，使泵浦光808LD作为泵浦光，发出0.808m更好地入射到晶体上。
实验中，808LD已经和折射率梯度透镜组合在一起了，无需再调节。
激光倍频实验讲稿
全固体（腔内/腔外）激光倍频实验一、实验目的和内容1. 了解全固体激光器的特点， 学习工作物质的入射端面与输出镜构成的谐振腔的激光器的调节；2. 掌握“倍频”的概念，了解倍频技术的意义；3. 基本掌握非线性晶体的长度，有效非线性系数，相位匹配因子对非线性转换效率的影响规律；4. 要求学生每人至少调节一次激光器，观察基频光1064nm 的输出情况，理解激光模式的含义；5. 调节非线性晶体，观察倍频光532nm 绿光的输出情况。
二、实验原理非线性光学基础光与物质相互作用的全过程，可分为光作用于物质，引起物质极化形成极化场以及极化场作为新的辐射源向外辐射光波的两个分过程。
原子是由原子核和核外电子构成。
当频率为ω的光入射介质后，引起其中原子的极化，即负电中心相对正电中心发生位移r ，形成电偶极矩r m e =， （1）其中，e 是负电中心的电量。
我们定义单位体积内原子偶极矩的总和为极化强度矢量P ，m P N =， （2）N 是单位体积内的原子数。
极化强度矢量和入射场的关系式为+++=3)3(2)2()1(E E E P χχχ （3）其中χ（1），χ（2），χ（3），…分别称为线性极化率，二级非线性极化率、三级非线性极化率…，并且χ（1）>>χ（2）>>χ（3）…。
在一般情况下，每增加一次极化，χ值减少七八个数量级。
由于入射光是变化的，其振幅为E ＝E 0sin ωt ，所以极化强度也是变化的。
根据电磁理论，变化的极化场可作为辐射源产生电磁波——新的光波。
在入射光的电场比较小时（比原子内的场强还小），χ（2），χ（3）等极小，P 与E 成线性关系为P ＝χ（1）E 。
新的光波与入射光具有相同的频率，这就是通常的线性光学现象。
但当入射光的电场较强时，不仅有线性现象，而且非线性现象也不同程度地表现出来，新的光波中不仅有入射光波频率，还有二次谐波、三次谐波等频率产生，形成能量转移，这就是所谓的频率变换。
光信息专业实验报告：半导体泵浦激光原理实验 (3)
hvE21 (a)21(b)2E1(c)图1 光与物质作用的受激吸收过程光信息专业实验报告：半导体泵浦激光原理实验【实验目的】1.了解与掌握半导体泵浦激光的原理及调节光路的方法2.掌握腔内倍频技术，并了解倍频技术的意义3.掌握测量阈值、相位匹配等基本参数的方法【实验仪器】1.808nm半导体激光器P≤500mW2.半导体激光器可调电源电流0～500mA3.Nd:YVO4晶体3×3×1mm4.KTP倍频晶体2×2×5mm5.输出镜（前腔片）φ6 R=50mm6.光功率指示仪2μW～200mW 6挡【实验原理】一、光与物质的相互作用光与物质的相互作用可以归结为光子与物质原子的相互作用，有三种过程：受激吸收、自发辐射和受激辐射。
1.受激吸收如果一个原子，开始时处于基态，在没有外来光子的情况下，它将保持不变。
如果一个能量为hv21的光子接近，则它吸收这个光子，跃迁上激发态E2。
在此过程中不是所有的光子都能被原子吸收，只有当光子的能量正好等于原子的能级间隔E1-E2时才能被吸收。
2.自发辐射处于激发态的原子寿命很短（一般为10－8～10－9秒），在不受外界影响时，它们会自发地返回到基态，并释放出光子，辐射光子能量为hv=E2-E1。
自发辐射过程与外界作用无关，是一个随机过程，各个原子的辐射都是自发的、独立进行的，因而不同原子发出来的光子的发射方向和初相位是不相同的。
由于激发能级有一个宽度，所以发射光的频率也不是单一的，而有一个范围。
3.受激辐射处于激发态的原子，在外界光场的作用下，会吸收能量为E 2-E 1的光子，从而由高能态向低能态跃迁，并向外辐射出两个光子。
只有当外来光子的能量正好等于激发态与基态的能级差时，才能引起受激辐射，且受激辐射发出的光子与外来光子的频率、发射方向、偏振态和相位完全相同。
激光的产生主要依赖受激辐射过程。
二、激光器的组成激光器主要由工作物质、泵浦源、谐振腔三部分组成，如果要实现激光倍频，还需要在谐振腔内部加入倍频晶体。
LD侧面泵浦全固态激光倍频和声光调Q实验
实验名称：LD侧面泵浦全固态激光倍频和声光调Q实验实验目的1、掌握LD侧面泵浦全固态激光器的基本原理和调试方法。
2、掌握声光调Q的基本原理及输出特性。
3、掌握激光倍频原理及影响倍频的基本因素。
实验原理1、激光产生的条件数反转分布一般情况下介质中的粒子数在能级上呈>样分布状态，即较低能量的-个能级的粒子数大于具有较高能量的一个能级的粒了数。
要产生激光，激光介质能级粒子数分布必须处于反转分布<，称这种状态的物质为激活物质。
减少振荡模式数激光器是通过光学谐振腔来达到减少振荡模式数的。
起振条件—阈值条件若激光器由反射率分別是R1、R2的两面镜子和长度为L的激活材料构成。
设g为在反转的激光材料中单位长度的增益系数，a为单位长度的吸收损耗系数。
则每次通过激光材料，其强度变化为exp(g-a)2L。
阈值条件为R1R2exp(g-a)2L=1。
增益饱和效应—稳定振荡条件当入射光强度足够弱时增益系数与光强无关，是一个常量；当入射光强大到一定的程度，增益系数将随光强的增大而减小，产生增益饱和效应。
2、调Q技术声光调Q是利用光的衍射效应实现调Q的。
利用光的衍射现象，光束偏离，达到声光调Q的目的。
一束光通过由声控的相位光栅时，就会发生衍射，这就是声光效应。
在激光器的光学谐振腔中，放入一个声光调制器，当有超声波作用在调制器上时，由于声光效应，激光束就会发生衍射，偏离谐振腔，从而使激光停止振荡。
当超声波消失后，损耗消失，形成振荡，产生巨脉冲输出，完成超声调Q作用。
实验内容1、测量连续Nd3+:YAG激光器电流和功率的关系曲线2、测量连续倍频Nd3+:YAG激光器电流和功率的关系曲线3、测量准连续声光调Q Nd3+:YAG激光器单脉冲能量4、测量准连续声光调Q倍频Nd3+:YAG激光器频率为5KHz、11KHz、35KHz时激光输出功率随电流的变化曲线数据记录及处理1、连续Nd3+:YAG激光器电流和功率的关系曲线I 9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5 13.0 13.5 14.0 14.5 15P 0 0 0 0 0.04 0.10 0.18 0.27 0.55 0.81 1.02 1.29 1.742、连续倍频Nd3+:YAG激光器电流和功率的关系曲线I 9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5 13.0 13.5 14.0 14.5 15P 0 0 0.002 0.004 0.006 0.011 0.023 0.028 0.037 0.040 0.046 0.052 0.0603、准连续声光调Q Nd3+:YAG激光器单脉冲能量f 5 10 15 20 25 30 35 40P 0.480 0.477 0.483 0.458 0.464 0.498 0.463 0.527E 0.0960 0.0477 0.0322 0.0229 0.0185 0.0166 0.0132 0.01314、准连续声光调Q倍频5KHz时激光输出功率随电流的变化曲线I 9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5 13.0 13.5 14.0 14.5 15 P 0 0.003 0.043 0.135 0.196 0.260 0.464 0.665 0.918 1.087 1.2405、准连续声光调Q倍频11KHz时激光输出功率随电流的变化曲线I 9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5 13.0 13.5 14.0 14.5 15P 0 0.003 0.017 0.056 0.102 0.173 0.312 0.431 0.603 0.862 1.032 1.204 1.3566、准连续声光调Q倍频35KHz时激光输出功率随电流的变化曲线I 9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5 13.0 13.5 14.0 14.5 15P 0 0.003 0.011 0.036 0.054 0.080 0.134 0.161 0.226 0.343 0.476 0.531 0.662。
激光倍频实验讲稿汇总
全固体（腔内/腔外）激光倍频实验一、实验目的和内容1. 了解全固体激光器的特点， 学习工作物质的入射端面与输出镜构成的谐振腔的激光器的调节；2. 掌握“倍频”的概念，了解倍频技术的意义；3. 基本掌握非线性晶体的长度，有效非线性系数，相位匹配因子对非线性转换效率的影响规律；4. 要求学生每人至少调节一次激光器，观察基频光1064nm 的输出情况，理解激光模式的含义；5. 调节非线性晶体，观察倍频光532nm 绿光的输出情况。
二、实验原理非线性光学基础光与物质相互作用的全过程，可分为光作用于物质，引起物质极化形成极化场以及极化场作为新的辐射源向外辐射光波的两个分过程。
原子是由原子核和核外电子构成。
当频率为ω的光入射介质后，引起其中原子的极化，即负电中心相对正电中心发生位移r ，形成电偶极矩r m e =， （1）其中，e 是负电中心的电量。
我们定义单位体积内原子偶极矩的总和为极化强度矢量P ，m P N =， （2）N 是单位体积内的原子数。
极化强度矢量和入射场的关系式为+++=3)3(2)2()1(E E E P χχχ （3）其中χ（1），χ（2），χ（3），…分别称为线性极化率，二级非线性极化率、三级非线性极化率…，并且χ（1）>>χ（2）>>χ（3）…。
在一般情况下，每增加一次极化，χ值减少七八个数量级。
由于入射光是变化的，其振幅为E ＝E 0sin ωt ，所以极化强度也是变化的。
根据电磁理论，变化的极化场可作为辐射源产生电磁波——新的光波。
在入射光的电场比较小时（比原子内的场强还小），χ（2），χ（3）等极小，P 与E 成线性关系为P ＝χ（1）E 。
新的光波与入射光具有相同的频率，这就是通常的线性光学现象。
但当入射光的电场较强时，不仅有线性现象，而且非线性现象也不同程度地表现出来，新的光波中不仅有入射光波频率，还有二次谐波、三次谐波等频率产生，形成能量转移，这就是所谓的频率变换。
激光倍频演示实验报告
一、实验目的1. 了解激光倍频的基本原理；2. 掌握激光倍频实验的操作步骤；3. 观察激光倍频现象，分析影响倍频效率的因素。
二、实验原理激光倍频是指激光经过非线性光学晶体或材料后，其频率翻倍的现象。
在激光倍频过程中，原始激光光束通过非线性光学晶体，与晶体中的电子相互作用，使电子发生能级跃迁，从而产生频率翻倍的倍频光。
三、实验仪器与材料1. 实验仪器：- 激光器（如 Nd:YAG 激光器）- 非线性光学晶体（如 LBO、BBO）- 光学平台- 光电探测器- 信号处理器- 数据采集系统2. 实验材料：- 激光倍频晶体（如 LBO、BBO）- 激光倍频实验样品（如光路板、光纤等）四、实验步骤1. 将激光器输出的激光束耦合到光纤中，通过光纤传输至非线性光学晶体；2. 将非线性光学晶体放置在光学平台上，调整晶体的位置和角度，以获得最佳的倍频效果；3. 使用光电探测器检测倍频光输出，记录数据；4. 通过信号处理器处理数据，分析倍频效率；5. 改变实验条件，如激光功率、晶体温度等，观察倍频效率的变化。
五、实验结果与分析1. 实验结果显示，当激光功率为 1 kW，晶体温度为25℃ 时，倍频效率最高，约为 10%；2. 当激光功率增加时，倍频效率也随之增加，但增幅逐渐减小；3. 晶体温度对倍频效率有一定影响，当温度过高或过低时，倍频效率均有所下降；4. 实验中观察到的倍频光波长为 532 nm，符合理论预测。
六、实验总结1. 通过本次实验，我们了解了激光倍频的基本原理和操作步骤；2. 实验结果表明，激光倍频技术在光通信、激光医疗等领域具有广泛的应用前景；3. 在实验过程中，我们发现激光功率、晶体温度等因素对倍频效率有较大影响，需要进一步优化实验条件；4. 激光倍频技术的研究与发展，对于拓展激光应用领域具有重要意义。
注：本实验报告仅供参考，实际实验过程中可能存在误差和差异。
固体激光原理与技术综合实验
固体激光原理与技术综合实验一、实验目的1.掌握半导体泵浦固体激光器的工作原理和调试方法；2.掌握固体激光器被动调Q的工作原理，进行调Q脉冲的测量；3.了解固体激光器倍频的基本原理。
二、实验仪器固体激光器实验箱（内含808nm泵浦源、耦合透镜、激光晶体、倍频晶体、调Q晶体、输出镜、导轨、功率计、防护眼镜、）、示波器三、实验内容1．808nm半导体泵浦源的I-P曲线测量①将808nm泵浦源固定于导轨的右端，将功率计探头放置于其前端出光口并靠近。
②调节功率计调零旋钮，使读数归零。
③调节工作电流从零到最大，依次记录对应的电源电流示数I和功率计读数P，并且画出I-P曲线图。
④将半导体泵浦光源的电流调回至最小。
2．1064nm固体激光谐振腔涉及调整①将650nm指示激光器固定在导轨左端，调节旋钮，使之照射到有段泵浦光源的中心。
②将耦合镜组放置在光源左边并靠近，调节旋钮，使指示激光束照射到耦合镜组中心，且反射的指示激光束返回到出光口。
③将激光晶体放置在耦合镜组前，调节前后位置，使泵浦光源的聚焦点能够打在晶体中间，再调节旋钮，使反射的指示激光束返回到出光口。
④将1064nm的激光输出镜放置在激光晶体前，镀膜面朝向晶体，距离为50mm左右。
调节旋钮，使反射的指示激光束返回到出光口。
慢慢调高泵浦光功率至800mA时，使用红外显示卡观察是否可以看到1064nm的激光点。
如果没有，微调输出镜的俯仰旋钮，直至出光，关闭指示激光。
3．1064nm固体激光器模式观测及调整①固定一个输出镜和腔长，将功率计放置在导轨左端，使激光点打到功率计中心。
②观察功率计读数，通过调整输出镜、激光晶体、耦合镜组的旋钮和激光晶体的前后，使功率计示数最高，确保激光谐振腔此时处于相对最佳状态。
③调节工作电流从阈值到最大，依次记录对应的电源电流示数I 和功率计读数P，填入下表。
④根据实验1的测试数据，拟合出1064nm固体激光输出的I-P转化效率和P-P转换效率曲线，并研究阈值条件。
实验六 激光倍频实验
实验三激光倍频实验一．实验目的和内容1、半导体泵浦0.53μm绿光激光器由于其具有波长短，光子能量高，在水中传输距离远和人眼敏感等优点。
效率高、寿命长、体积小、可靠性好。
近几年在光谱技术、激光医学、信息存储、彩色打印、水下通讯、激光技术等科学研究及国民经济的许多领域中展示出极为重要的应用, 成为各国研究的重点。
2、半导体泵浦0.53μm绿光激光器适用于大学近代物理教学中非线性光学实验。
本实验以808nm半导体泵浦Nd：YVO激光器为研究对象，让学生自己动手，调整4激光器光路，在腔中插入KTP晶体产生532nm倍频激光，观察倍频现象，测量阈值、相位匹配等基本参数。
从而对激光技术有一定了解。
二、实验仪器1．808nm半导体激光器≤500mW2．半导体激光器可调电源电流0～500mA3．Nd:YVO晶体 3×3×1mm44．KTP倍频晶体 2×2×5mm5．输出镜（前腔片）φ6 R=50mm6．光功率指示仪 2μW～200mW 6挡三、实验基本原理光的倍频是一种最常用的扩展波段的非线性光学方法。
激光倍频是将频率为ω的光，通过晶体中的非线性作用，产生频率为2ω的光。
当光与物质相互作用时，物质中的原子会因感应而产生电偶极矩。
单位体积内的感应电偶极矩叠加起来，形成电极化强度矢量。
电极化强度产生的极化场发射出次级电磁辐射。
当外加光场的电场强度比物质原子的内场强小的多时，物质感生的电极化强度与外界电场强度成正比。
P=εχE在激光没有出现之前，当有几种不同频率的光波同时与该物质作用时，各种频率的光都线性独立地反射、折射和散射，满足波的叠加原理，不会产生新的频率。
当外界光场的电场强度足够大时（如激光），物质对光场的响应与场强具有非线性关系：P=αE+βE2+γE3+…式中α，β，γ，…均为与物质有关的系数，且逐次减小，它们数量级之比为其中E为原子中的电场，其量级为108V/cm，当时上式中的非线性项 E2 、E3 等原子均是小量，可忽略，如果E很大，非线性项就不能忽略。
实验报告
佛山科学技术学院
实验报告
课程名称实验项目
专业班级姓名学号
指导教师成绩日期年月日
实验报告内容：一实验目的二实验仪器（仪器名称、型号、参数、编号）三实验原理（原理文字叙述和公式、原理图）四.实验步骤五、实验数据和数据处理六.实验结果七.分析讨论（实验结果的误差来源和减小误差的方法、实验现象的分析、问题的讨论等）八.思考题
2 Nd:YAG晶体中Nd3+吸收光谱图
的吸收光谱图我们可以看出，Nd:Y AG在807.5nm处有一强吸收峰。
我们如果选择波
作为泵浦源，就可获得高的输出功率和泵浦效率，这时我们称实现了光谱匹配。
但的输出激光波长受温度的影响，温度变化时，输出激光波长会产生漂移，输出功率也会发生变化。
因此，为了获得稳定的波长，需采用具备精确控温的LD电源，并把
的吸收峰匹配。
３．端面泵浦固体激光器的模式匹配技术。
脉冲激光器的调Q和倍频
脉冲激光器的调Q 和倍频实验目的1. 熟悉Nd:YAG 激光器的结构。
2. 了解和掌握利用晶体的线性电光效应实现激光调Q 的原理。
3. 了解和掌握激光倍频技术的基本原理和倍频晶体相位匹配的方法。
实验原理激光调Q 技术就是使激光谢振腔的Q 值发生变化，使激光工作物质的受激辐射压缩在极短的时间内发射的一种技术。
具体的讲就是在光泵开始激励的初期，使腔内的损耗很大，Q 值很低，这使激光振荡的阈值很高，使激光振荡不能形成，因而上能级的反转粒子数大量积累。
当积累达到最大值时，突然时谐振腔的损耗变小，Q 值突增，这时反转粒子数密度比阈值大得多，使激光振荡迅速建立，腔内像雪崩一样以极快的速度建立起极强的振荡，于是在极短的时间内输出一个极强的激光脉冲。
调Q 激光脉冲峰值功率一般都高于兆瓦级，而脉冲宽度只有10-8~10-9秒，因而通常将这种脉冲称为激光巨脉冲。
激光谐振腔内的损有多种，用不同的方法来控制腔内不同的损耗，就形成了不同的调Q 技术，例如控制反射损耗的有转镜调Q 技术、电光调Q 技术，控制吸收损耗的有染料调Q 技术，控制衍射损耗的有声光调Q 技术等。
倍频技术就是将频率为ω的强激光束入射到某些非线性晶体，通过强光与物质的相互作用，产生2ω的二次谐波的技术。
倍频技术是目前由较低频率的激光转换为较高频率激光的最成熟和最常用的频率转换技术，也是最早被利用的非线性光学效应。
当光与物质相互作用时，就会带起原子外层电子的位移，产生电偶极矩r e m =,其中e 为负电中心的电荷量，r 是负电中心相对于正电中心的距离。
单位体积内偶极矩的总和为极化强度P ，m N P =,N 是单位体积内的原子数。
极化强度的大小和方向随外电场的变化而变化，这种极化场就会产生电磁波的辐射。
如果入射到介质上光束的频率为ω，电场矢量为t E t E E πνω2cos cos 00 ==由于光的作用，产生的极化强度P 与外电场强度矢量E 之间的关系为+⋅+⋅=E E E P )2()1(χχ式中)1(χ, )2(χ为与时间、位置无关的常数，成为介质的极化系数，且有 )3()2()1(χχχ>>>>当入射光很弱时，极化系数的高阶项都可忽略不计，则(2)可简化 t E E P L ωχχcos 0)1()1( ⋅=⋅=这就表明弱光照射下，介质的极化强度矢量与电场强度成线性关系，其频率与入射光频率相同。
Nd-YAG 固体激光器电光调Q、倍频实验讲义
Nd:YAG 固体激光器电光调Q、倍频实验一、 实验目的1. 掌握电光调Q 的原理及调试方法；2. 学会电光调Q 装置的调试；3. 掌握相关参数的测量。
二、 实验原理1. 调Q 技术原理调Q 技术中，品质因数Q 定义为腔内贮存的能量与每秒钟损耗的能量之比，可表示为： 每秒钟损耗的激光能量腔内贮存的激光能量02πν=Q （1） 式中0ν为激光的中心频率。
如用E 表示腔内贮存的激光能量，γ为光在腔内走一个单程能量的损耗率。
那么光在这一单程中对应的损耗能量为E γ。
用L 表示腔长；n 为折射率；c 为光速。
则光在腔内走一个单程所需要时间为。
c nL /由此，光在腔内每秒钟损耗的能量为c nL E /γ这样，Q 值可表示为γλπγπν002/2nL nL Ec E Q == （2）式中00/νλc =为真空中激光波长。
可见Q 值与损耗率总是成反比变化的，即损耗大Q 值就低；损耗小Q 值就高。
固体激光器由于存在弛豫振荡现象，产生了功率在阈值附近起伏的尖峰脉冲序列，从而阻碍了激光脉冲峰值功率的提高。
如果我们设法在泵浦开始时使谐振腔内的损耗增大，即提高振荡阈值，振荡不能形成，使激光工作物质上能级的粒子数大量积累。
当积累到最大值（饱和值时），突然使腔内损耗变小，Q 值突增。
这时，腔内会象雪崩一样以极快的速度建立起极强的振荡，在短时间内反转粒子数大量被消耗，转变为腔内的光能量，并在透反镜端耦合输出一个极强的激光脉冲。
在这个过程中，弛豫振荡一般是不会发生的，但是，如果调Q 器件设计及调整得不好也会导致多脉冲出现。
所以，输出光脉冲脉宽窄，峰值功率高。
通常把这种光脉冲称为巨脉冲。
调节腔内的损耗实际上是调节Q 值，调Q 技术即由此而得名。
也成为Q 突变技术或Q 开关技术。
谐振腔的损耗γ一般包括有：54321αααααγ++++= （3）其中1α为反射损耗；α2为吸收损耗；α3为衍射损耗：α4为散射损耗；α5为输出损耗。
微环谐振腔实现倍频效应的带宽分析
微环谐振腔实现倍频效应的带宽分析
李林森;孙军强;陈涛
【期刊名称】《光学与光电技术》
【年(卷),期】2011(9)5
【摘要】谐振腔能以较低的输入功率获得较高的非线性转换效率,其代价是带宽方面的限制,围绕微环谐振腔实现倍频效应中影响转换效率的因素,分析了耦合系数、折射率变化、相位失配等对转换带宽的影响,讨论了基于AlGaAs的人工双折射微环谐振腔实现基频光波波长为1840nm时倍频效应的转换带宽。
【总页数】4页(P4-7)
【关键词】微环谐振腔;准相位匹配;倍频;转换带宽
【作者】李林森;孙军强;陈涛
