断裂韧性的结果分布
平面应变断裂韧性KIC试验结果解析
平面应变断裂韧性K IC试验结果解析◎张立文一、断裂韧性工程设计中使用屈服强度σ0.2确定构件的许用应力[σ],在许用应力以下构件就不会发生塑性变形,更不会发生断裂。
然而事实并非如此,高强度材料的构件有时会在应力远远低于屈服强度的状态下发生脆性断裂;中低强度材料的重型构件及大型结构件也有类似的断裂。
屈服强度仅能保证构件不发生塑性变形及随后的韧性断裂,却不能防止脆性,延伸率、断面收缩率、冲击韧性、缺口敏感性等指标也是基于无裂纹理想的试样测得,加之具体工作条件不同,也很难确定这些性能指标。
1.断裂韧性含义。
无论是韧性断裂还是脆性断裂,其断裂过程均包含裂纹形成和扩展两个阶段,大量事例和实验分析说明,低应力脆性断裂总是由材料中宏观裂纹的扩展引起的,断裂力学就是以构件中存在宏观缺陷为讨论问题的出发点,运用连续介质力学的弹性理论,考虑材料的不连续型,研究材料裂纹扩展的规律,确定能反映材料抗裂纹性能的指标及其测试方法以控制和预防构件的断裂。
断裂韧性就是断裂力学用于表征反映材料抵抗裂纹失稳扩展能力的性能指标。
. 2.K IC的意义。
根据缺口效应,应用弹性力学理论,研究含有裂纹材料的应力应变状态和裂纹扩展规律的线弹性断裂力学,在特定条件下,通过计算定义了表示裂纹前端应力场强弱的因子,简称应力场强度因子KⅠ,KⅠ是一个能量指标。
裂纹扩展有三种形式,张开性、滑开型和撕开型,其相应的应力场强度因子也不同,分别以KΙ、KⅡ、KⅢ表示,KΙ是正应力作用下,裂纹在张开性扩展时的应力场强度因子。
张开性扩展是最危险的,容易引起低应力脆断,材料对这种裂纹扩展的抗力最低。
因此,即使是其它形式的裂纹扩展,也常按Ι型处理。
研究计算表明,材料在平面应变状态下,裂纹前端处于三向拉应力状态,这时材料塑性变形比较困难,裂纹容易扩展,显得特别脆,是一种危险的应力状态。
如果裂纹尖端处于平面应变状态,则断裂韧性的数值最低,称之为平面应变断裂韧性,用K IC表示。
材料力学性能-4-断裂韧性
4.3.1 裂纹尖端塑性区的形状与尺寸
• 依据屈服判据建立符合塑性变形临界条件的方 程,方程式对应的图形即代表塑形区边界的形 状,其边界值则为塑形区的大小。 • Von Mises屈服判据
(σ 1 − σ 2 ) + (σ 2 − σ 3 ) + (σ 3 − σ 1 ) = 2σ s
2 2 2
2
4.3 裂纹尖端塑性区及其修正
如前所述,对裂尖应力场,当 r→0 时, σ y →∞ 。这在实际金属中是难以实 现的。 ∵对金属材料,当应力超过材料的屈服 极限时,将屈服而发生塑性变形,塑性 变形会使裂纹尖端区的应力得以松弛, 此塑性变形的区域称为塑性区。
※由于塑性区的存在,其内应力-应变关系 已不再遵循线弹性力学规律。 ◆线弹性力学分析的有效性??◆ ※若塑性区很小,经适当修正后,线弹性力 学的分析仍然有效。否则,结果将失真! ※首先应确定塑性区的范围,然后提出相应 的修正办法。
• 断裂韧性 KIC 是表征材料抗断裂能力的材料常数。 • 在一定条件(温度、加载速度)下,各种材料的 断裂韧性 KIC 值是确定的,与裂纹尺寸、形状、 外应力大小无关。 • 当 KI 达到了材料的 KIC 时,裂纹就可能发生失稳 扩展而使构件破坏,而不是一定要失稳断裂。因 为,KIC 是 KC 的最低值。 ∴ 断裂判据KI ≥ KIC只是裂纹体失稳断裂的必要 条件,而非充分条件。
不断增多的脆性断裂事故,使人们逐渐有新认识:
• 传统力学是把材料一律看成了理想完整的、均匀的、 无缺陷的连续体。 • 实际的工程材料,在制备、加工及使用过程中,材 料的内部难免存在或多或少的气孔、夹渣、切口或 裂纹等缺陷。
• 传统的强度设计准则不能保证工程构件的安全服役。
• 断裂力学以材料中存在裂纹或类裂纹初始缺陷为前 提,运用连续介质力学的弹塑性理论,考虑材料的 不连续性,研究存在宏观裂纹的裂纹体的断裂问题, 给出了新的材料断裂抗力指标——断裂韧性。
921A 钢的延性断裂韧性测试研究

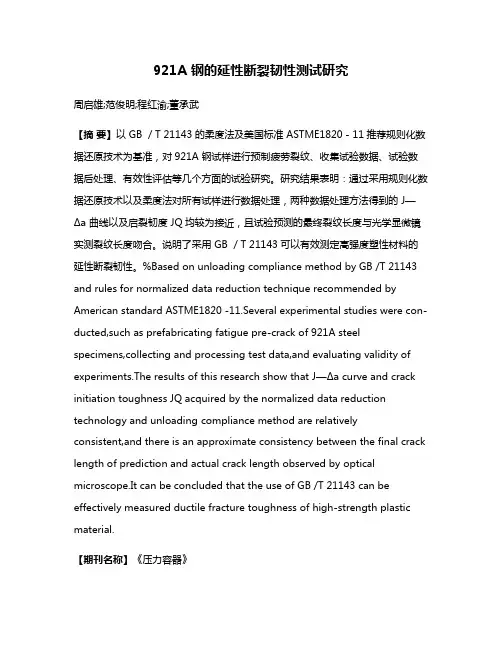

921A 钢的延性断裂韧性测试研究周启雄;范俊明;程红渝;董承武【摘要】以 GB /T 21143的柔度法及美国标准 ASTME1820-11推荐规则化数据还原技术为基准,对921A 钢试样进行预制疲劳裂纹、收集试验数据、试验数据后处理、有效性评估等几个方面的试验研究。
研究结果表明:通过采用规则化数据还原技术以及柔度法对所有试样进行数据处理,两种数据处理方法得到的 J—Δa 曲线以及启裂韧度 JQ均较为接近,且试验预测的最终裂纹长度与光学显微镜实测裂纹长度吻合。
说明了采用 GB /T 21143可以有效测定高强度塑性材料的延性断裂韧性。
%Based on unloading compliance method by GB /T 21143 and rules for normalized data reduction technique recommended by American standard ASTME1820 -11.Several experimental studies were con-ducted,such as prefabricating fatigue pre-crack of 921A steel specimens,collecting and processing test data,and evaluating validity of experiments.The results of this research show that J—Δa curve and crack initiation toughness JQ acquired by the normalized data reduction technology and unloading compliance method are relatively consistent,and there is an approximate consistency between the final crack length of prediction and actual crack length observed by optical microscope.It can be concluded that the use of GB /T 21143 can be effectively measured ductile fracture toughness of high-strength plastic material.【期刊名称】《压力容器》【年(卷),期】2016(033)006【总页数】7页(P1-7)【关键词】921A钢;延性断裂韧度;规则化数据还原技术;柔度法【作者】周启雄;范俊明;程红渝;董承武【作者单位】成都格瑞特高压容器有限责任公司,四川成都 610400;成都格瑞特高压容器有限责任公司,四川成都 610400;成都市特种设备检验院,四川成都610041;成都市特种设备检验院,四川成都 610041【正文语种】中文【中图分类】TH142;TG142.1;TG111.91根据构件的服役条件,在对构件进行安全评定时,材料的延性断裂韧度是重要的性能指标。
Beremin模型预测尺寸效应对A508-3钢断裂韧性的影响
)! 实 验 程 序
)")! 实 验 材 料 本文采 用 的 实 验 材 料 为 国 产 压 力 容 器 的
'>H[U<钢锻件!材 料 成 分 列 于 表 !" 热 处 理 工 艺为$正火d回火 d 调 质 %淬 火 d 回 火&d 模 拟 焊后热处理!材料组 织 为 下 贝 氏 体 " *![+ 材 料 模 拟焊后热处理工艺为$在<HH ]以上!加热速率 为>> ]'a!?!H'?GH ] 保 温 <Ha!冷 却 速 率 为
第!期!!周恒晖等$,$0$6)%模型预测尺寸效应对 '>H[U<钢断裂韧性的影响
![@
1;5-)%$7;8.5-%7-07 6$5a17 a-.7$4)-5)1%+Na$ NV( $.5-;3).a$7)%5a).#-#$0/-% 0$7:/$5a$7$4)-5)1%12/1%4$05$77-5-+ K0HF:3<8$'>H[U<.5$$3(20-/5:0$51:*a%$..(.)f$$22$/5(,$0$6)%617$3(7-5-%106-3)U f-5)1% 617$3
球墨铸铁断裂韧性随温度变化规律的研究
球墨铸铁断裂韧性随温度变化规律的研究球墨铸铁是一种具有较高的机械性能的合金钢,因为它的不同温度特性,在多种工况下被广泛使用,在航空、电力、船舶、重型机械和建筑等领域中都有应用。
而断裂韧性是衡量某种材料机械性能的关键指标,它受到温度变化的影响非常大。
因此,研究球墨铸铁断裂韧性随温度变化的规律,可以为该材料的运用和开发提供参考依据。
二、t球墨铸铁断裂韧性规律1.室温室温下,球墨铸铁的断裂韧性受到组成成分、热处理工艺和组织等的多种因素的影响,断裂韧性一般介于115MPa-140MPa之间。
2.低温在低温条件下,球墨铸铁的断裂韧性会急剧下降,低温析晶和断裂会使材料性能大幅降低,影响断裂韧性。
在零度左右,球墨铸铁断裂韧性可能只有室温的一小部分。
3.高温高温下,球墨铸铁的断裂韧性表现出先上升后下降的趋势,但短时间不会有明显的变化。
直到材料组织发生明显破坏时,断裂韧性才开始急剧下降,并随着温度进一步提高而迅速降低,温度达到500℃以上则明显降低。
三、t温度变化对球墨铸铁断裂韧性影响的机理1.低温低温状态下材料因界面张力和低温析晶产生的断裂,使断裂韧性降低。
当温度低于材料的变质温度时,材料的结构和性能会发生变化,从而影响材料的机械性能,特别是断裂韧性减小。
2.高温高温状态下材料处于力学受力,损伤增加,析晶速度加快,晶界缺陷增多,断裂韧性降低的状态。
当温度过高,超过球墨铸铁的析晶温度,材料的结构就会发生改变,断裂韧性迅速降低,这也是为什么在高温条件下破坏球墨铸铁断裂韧性很容易。
四、t研究方法1.试验材料研究中选取20mm×20mm×50mm的球墨铸铁试样,主要成分为C、Si、Mn、P、S,组织类型为连续石墨,用于温度变化下的断裂韧性测试。
2.试验装置研究中使用拉伸试验机,可以模拟不同温度条件下的拉伸试验;使用硬度计,可以测量试样表面硬度;使用显微镜,可以分析材料组织变化;使用高速摄像机,可以记录拉伸实验过程中断裂发生的过程。
浅谈J积分法在测定材料断裂韧性中的应用

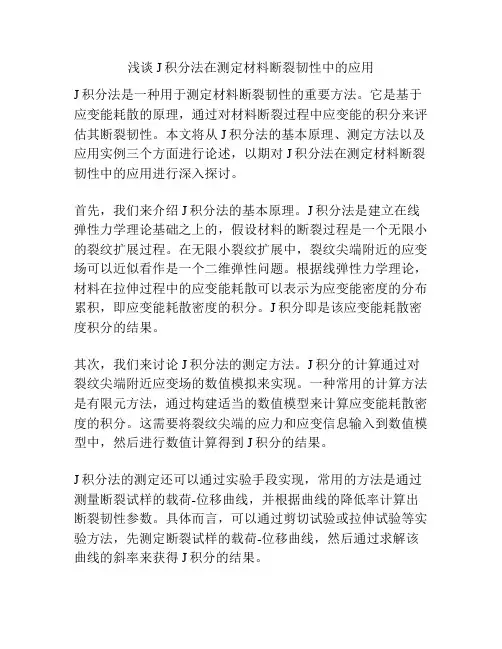

浅谈J积分法在测定材料断裂韧性中的应用J积分法是一种用于测定材料断裂韧性的重要方法。
它是基于应变能耗散的原理,通过对材料断裂过程中应变能的积分来评估其断裂韧性。
本文将从J积分法的基本原理、测定方法以及应用实例三个方面进行论述,以期对J积分法在测定材料断裂韧性中的应用进行深入探讨。
首先,我们来介绍J积分法的基本原理。
J积分法是建立在线弹性力学理论基础之上的,假设材料的断裂过程是一个无限小的裂纹扩展过程。
在无限小裂纹扩展中,裂纹尖端附近的应变场可以近似看作是一个二维弹性问题。
根据线弹性力学理论,材料在拉伸过程中的应变能耗散可以表示为应变能密度的分布累积,即应变能耗散密度的积分。
J积分即是该应变能耗散密度积分的结果。
其次,我们来讨论J积分法的测定方法。
J积分的计算通过对裂纹尖端附近应变场的数值模拟来实现。
一种常用的计算方法是有限元方法,通过构建适当的数值模型来计算应变能耗散密度的积分。
这需要将裂纹尖端的应力和应变信息输入到数值模型中,然后进行数值计算得到J积分的结果。
J积分法的测定还可以通过实验手段实现,常用的方法是通过测量断裂试样的载荷-位移曲线,并根据曲线的降低率计算出断裂韧性参数。
具体而言,可以通过剪切试验或拉伸试验等实验方法,先测定断裂试样的载荷-位移曲线,然后通过求解该曲线的斜率来获得J积分的结果。
最后,我们来探讨J积分法在测定材料断裂韧性中的应用。
J 积分法具有很大的应用潜力,尤其在评估材料的断裂性能方面具有重要意义。
通过测定材料的J积分值,可以得到较为准确的断裂韧性参数,对于评估材料的断裂性能、设计结构的可靠性以及材料的损伤机理研究等方面具有重要意义。
J积分法的应用非常广泛,例如在航空航天领域,评估材料的断裂韧性是确保飞机结构安全可靠的关键因素之一。
通过J积分法可以对航空材料的断裂性能进行准确评估,并指导材料的选用和结构设计。
此外,在汽车工业、核能工业、石油化工等领域,J积分法也被广泛应用于材料断裂韧性的测定,以保证关键设备的安全运行。
断裂力学和断裂韧性
断裂力学与断裂韧性3.1 概述断裂是工程构件最危险的一种失效方式,尤其是脆性断裂,它是突然发生的破坏,断裂前没有明显的征兆,这就常常引起灾难性的破坏事故。
自从四五十年代之后,脆性断裂的事故明显地增加。
例如,大家非常熟悉的巨型豪华客轮-泰坦尼克号,就是在航行中遭遇到冰山撞击,船体发生突然断裂造成了旷世悲剧!按照传统力学设计,只要求工作应力σ小于许用应力[σ],即σ<[σ],就被认为是安全的了。
而[σ],对塑性材料[σ]=σs /n,对脆性材料[σ]=σb/n,其中n为安全系数。
经典的强度理论无法解释为什么工作应力远低于材料屈服强度时会发生所谓低应力脆断的现象。
原来,传统力学是把材料看成均匀的,没有缺陷的,没有裂纹的理想固体,但是实际的工程材料,在制备、加工及使用过程中,都会产生各种宏观缺陷乃至宏观裂纹。
人们在随后的研究中发现低应力脆断总是和材料内部含有一定尺寸的裂纹相联系的,当裂纹在给定的作用应力下扩展到一临界尺寸时,就会突然破裂。
因为传统力学或经典的强度理论解决不了带裂纹构件的断裂问题,断裂力学就应运而生。
可以说断裂力学就是研究带裂纹体的力学,它给出了含裂纹体的断裂判据,并提出一个材料固有性能的指标——断裂韧性,用它来比较各种材料的抗断能力。
3.2 格里菲斯(Griffith)断裂理论3.2.1 理论断裂强度金属的理论断裂强度可由原子间结合力的图形算出,如图3-1。
图中纵坐标表示原子间结合力,纵轴上方为吸引力下方为斥力,当两原子间距为a即点阵常数时,原子处于平衡位置,原子间的作用力为零。
如金属受拉伸离开平衡位置,位移越大需克服的引力越大,引力和位移的关系如以正弦函数关系表示,当位移达到Xm 时吸力最大以σc表示,拉力超过此值以后,引力逐渐减小,在位移达到正弦周期之半时,原子间的作用力为零,即原子的键合已完全破坏,达到完全分离的程度。
可见理论断裂强度即相当于克服最大引力σc。
该力和位移的关系为图中正弦曲线下所包围的面积代表使金属原子完全分离所需的能量。
断裂韧性
谢谢观看
结果
在断裂韧性的测定中,有三个阶段,在第一阶段里,FPZ逐渐形成,应力强度因子KI值将会单调增加;在第 二阶段里,裂纹发生稳定扩展;然后在第三阶段,出现了KI值的突然减少到KIC值。对于这种现象的一种可能解 释是数值方法的固有假定所至。在有限元标定中假定了理想的线弹性系统,但随着实验的进行,此假定却进一步 失去正确性。因为有限裂纹长度增加,可以观察到大的残余CMOD。这个影响,在实验开始时可以忽略,但到实验 的后期此影响是相当大的。
外部因素 外部因素包括板材或构件截面的尺寸、服役条件下的温度和应变速率等。 材料的断裂韧性随着板材或构件截面尺寸的增加而逐渐减小,最后趋于一稳定的最低值,即平面应变断裂韧 性KIC。这是一个从平面应力状态向平面应变状态的转化过程。 断裂韧性随温度的变化关系和冲击韧性的变化相类似。随着温度的降低,断裂韧性可以有一急剧降低的温度 范围,低于此温度范围,断裂韧性趋于一数值很低的下平台,温度再降低也不大改变了。 关于材料在高温下的断裂韧性,Hahn和Rosenfied提出了以下经验公式: 式中: n——高温下材料的应变硬化指数;E——高温下材料的弹性模量,MPa; σs——高温下材料的屈服应力,MPa; εf——高温下单向拉伸时的断裂真应变, ;
定义
断裂韧性表征材料阻止裂纹扩展的能力,是度量材料的韧性好坏的一个定量指标。在加载速度和温度一定的 条件下,对某种材料而言它是一个常数,它和裂纹本身的大小、形状及外加应力大小无关,是材料固有的特性, 只与材料本身、热处理及加工工艺有关。当裂纹尺寸一定时,材料的断裂韧性值愈大,其裂纹失稳扩展所需的临 界应力就愈大;当给定外力时,若材料的断裂韧性值愈高,其裂纹达到失稳扩展时的临界尺寸就愈大。它是应力 强度因子的临界值。常用断裂前物体吸收的能量或外界对物体所作的功表示。例如应力-应变曲线下的面积。韧性 材料因具有大的断裂伸长值,所以有较大的断裂韧性,而脆性材料一般断裂韧性较小。
纸张的断裂韧性和撕裂度的比较
纸张的断裂韧性和撕裂度的比较通过对产品物理性能的测试,人们能对产品的质量作出正确的评价。
但是长期以来,人们对某些不正确的、不恰当的纸张物理性能测定数据, 却给予“ 高度的肯定” , 并以此指导纸张的生产和加工。
ELM EN DORF 撕裂度的测定就是一个很好的例子。
从1920 年初期至今, ELM ENDORF 撕裂度一直被用来作为评价纸张抵抗裂缝延伸、扩展能力的指标。
但是其内在的缺陷越来越明显。
人们不断地研究、探索, 寻求能取代ELM ENDORF撕裂度的测定方法, 如:裂缝尖端位移(CRACKTIP DISPLAM EN T)、J -积分、断裂韧性等。
1.实验方法试验材料:进口漂白针叶木浆板。
试验方法:(1)通过对手抄片的裁切, 再疏解抄片,以达到改变纤维长度的目的。
(2)通过把纸张暴露在盛有盐酸溶液的密闭容器中, 以此改变纤维本身的强度。
(3)通过控制打浆来达到改变纤维的结合力。
断裂韧性的测定:采用断裂基功法。
撕裂度的测定:采用 E LM ENDO RF 撕裂度测定法。
2.试验结果及分析试验结果见图1 、图2 、图3 。
从试验结果可以看出:纤维强度对断裂韧性和撕裂度的影响相似, 当纤维强度增加24 %时, 断裂韧性增加了20 %, 撕裂度增加了23 %左右;当纤维长度变化11 %时, 断裂韧性变化17 %, 而撕裂度变化了13 %, 可见断裂韧性更依赖于纤维长度的变化, 纤维长度的变化对撕裂度的影响要小于对断裂韧性的影响;随着打浆的进行, 纤维结合力增加, 纸张的断裂韧性也增加,但是纸张的撕裂度却上升到最大值后减小。
人们往往从两个方面评价纸张的物理性能:一是抗张强度, 另一个就是撕裂度。
从抗张强度数值的大小, 人们不能对撕裂度的大小作出正确的预测;反之亦然。
但是抗张强度与断裂韧性变化趋势却基本相似:断裂韧性大, 纸张的抗张强度也大。
从纤维形态方面考虑, 过去人们一直认为:纤维长度是影响纸张撕裂度的主要因素;但现在更多的理论认为:撕裂度对纤维强度的依赖性要远比对纤维长度的依赖性大。
混凝土断裂韧性试验标准
混凝土断裂韧性试验标准混凝土断裂韧性试验标准序号:1混凝土是一种广泛应用于建筑工程中的材料,具有高强度和耐久性。
然而,在一些工程应用中,混凝土可能会受到外部力的作用,导致断裂的可能性增加,从而降低了结构的稳定性和安全性。
评估混凝土的断裂韧性是必不可少的。
为了确保测试结果的准确性和可比性,国际上采用了一系列有关混凝土断裂韧性试验的标准。
序号:2在进行混凝土断裂韧性试验之前,我们首先需要了解混凝土断裂韧性的定义。
混凝土断裂韧性是指混凝土在受到外部力作用时能够抵抗扩展断裂的能力,它反映了材料在应力状态下的延展能力和吸能能力。
通常,混凝土断裂韧性是通过进行冲击试验或拉伸试验来评估的,而这些试验需要遵循相应的标准。
序号:3国际上最常用的混凝土断裂韧性试验标准之一是ASTM C1609(标准试验方法,用于测定带纤维混凝土梁屈服韧性和最大韧性)和ASTM C1018(标准试验方法,用于测定纤维增强混凝土和金属纤维增强混凝土抗折强度和耐久性)。
序号:4ASTM C1609试验方法适用于测定纤维增强混凝土梁的屈服韧性和最大韧性。
该试验方法基于三点弯曲原理,即在试验过程中将材料弯曲至破坏点。
在测试中,混凝土试件的尺寸和几何形状需要符合标准要求,试件的加载速率应在一定范围内控制,并且试验结果需要经过一系列计算和分析。
ASTM C1018试验方法则是用于测定纤维增强混凝土和金属纤维增强混凝土的抗折强度和耐久性。
序号:5除了ASTM标准外,其他一些国家和地区也制定了适用于混凝土断裂韧性试验的标准。
中国标准化管理委员会(SAC)发布了GB/T 21741-2008《纤维增强混凝土拉伸断裂韧性试验方法》和GB/T 29747-2013《金属纤维增强混凝土拉伸断裂韧性试验方法》。
序号:6无论是国际标准还是国家标准,这些混凝土断裂韧性试验标准的制定都是经过广泛讨论和实验验证的。
它们旨在提供可靠且可重复的测试方法,以评估混凝土在受到外部力作用时的韧性能力。
(完整版)断裂韧性KIC测试试验
(完整版)断裂韧性KIC测试试验实验五断裂韧性K IC测试试验⼀、试样的材料、热处理⼯艺及该种钢材的σy和KⅠC的参考值本实验采⽤标准三点弯曲试样(代号SE(B)),材料为40Cr,其热处理⼯艺如下:①热处理⼯艺:860℃保温1h,油淬;220℃回⽕,保温0.5~1h;②缺⼝加疲劳裂纹总长:9~11mm(疲劳裂纹2~3.5mm)③不导⾓,保留尖⾓。
样品实测HRC50,从机械⼿册中关于40Cr 的热处理实验数据曲线上查得:σy=σ0.2=1650MPa,σb=1850MPa,δ5=9%,ψ=34%,KⅠC=42MN·m-3/2。
⼆、试样的形状及尺⼨国家标准GB/T 4161-1984《⾦属材料平⾯应变断裂韧度KⅠC试验⽅法》中规定了两种测试断裂韧性的标准试样:标准三点弯曲试样(代号SE(B))和紧凑拉伸试样(代号C(T))。
这两种试样的裂纹扩展⽅式都是Ⅰ型的。
本实验采⽤标准三点弯曲试样(代号SE(B))。
试样的形状及各尺⼨之间的关系如图所⽰:为了达到平⾯应变条件,试样厚度B必须满⾜下式:B≧2.5(KⅠC/σy)2a≧2.5(KⅠC/σy)2(W-a)≧2.5(KⅠC/σy)2式中:σy—屈服强度σ0.2或σs。
因此,在确定试样尺⼨时,要预先估计所测材料的KⅠC和σy值,再根据上式确定试样的最⼩厚度B。
若材料的KⅠC值⽆法估计,则可根据σy/E的值来确定B的⼤⼩,然后再确定试样的其他尺⼨。
试样可从机件实物上切去,或锻、铸试样⽑坯。
在轧制钢材取样时,应注明裂纹⾯取向和裂纹扩展⽅向。
试样⽑坯粗加⼯后,进⾏热处理和磨削,随后开缺⼝和预制裂纹。
试样上的缺⼝⼀般在钼丝电切割机床上进⾏切割。
为了使引发的裂纹平直,缺⼝应尽可能地尖锐。
开好缺⼝的试样,在⾼频疲劳试验机上预制裂纹。
疲劳裂纹长度应不⼩于2.5%W,且不⼩于1.5mm。
a/W值应控制在0.45~0.55范围内。
本试样采⽤标准三点弯曲试样(代号SE(B)),其尺⼨:宽W=19.92mm,厚B=10.20mm 总长100.03mm。
不同强度等级珠光体钢轨韧性指标对比分析
不同强度等级珠光体钢轨韧性指标对比分析姚冬【摘要】对珠光体钢轨的强度和韧性指标进行了统计分析,并对其韧性指标的影响因素进行了讨论.结果表明:随着钢轨含碳量和合金元素加入量的增加,钢轨的强度逐渐提高,韧性指标逐渐降低;钢轨的冲击韧性主要由其原奥氏体晶粒尺寸决定,细化晶粒可以改善韧性,夹杂物、成分偏析和缩松等缺陷会使钢轨的冲击韧性显著降低;断裂韧性指标与钢轨的化学成分和组织结构密切相关,强度等级1080 MPa级及以上的U78CrV热轧钢轨的断裂韧性较低,建议热处理后使用;细化奥氏体晶粒及减少珠光体钢轨的夹杂物、成分偏析和缩松可提高钢轨的韧性.建议加快强度韧性配合优良的贝氏体钢轨的开发及应用.【期刊名称】《铁道建筑》【年(卷),期】2018(058)007【总页数】4页(P1-4)【关键词】工程材料;钢轨韧性;统计分析;珠光体钢轨;强韧性配合【作者】姚冬【作者单位】中国铁路总公司工电部,北京 100844【正文语种】中文【中图分类】U213.4+1钢轨是轨道交通中轨道结构的重要组成部分。
随着我国高速铁路、重载铁路的快速发展,钢轨材质发生了很大变化,性能指标逐步优化。
我国早期使用的钢轨为碳素钢轨,含C量在0.60%~0.70%,20世纪80年代使用平均含C量0.74%的碳素钢轨,强度等级为780 MPa级,在既有线上使用其强度明显不足,伤损严重,使用寿命短。
随着列车速度和轴重的增加,不适应性更显突出。
之后相继研发了强度880 MPa 级的U71Mn/U71MnG钢轨和强度980 MPa级的U75V/U75VG钢轨,在高速和普速铁路使用。
2005年后为了满足重载铁路的发展需要,逐渐开发了强度980 MPa级及以上的U77MnCr,U78CrV,过共析钢等高强钢轨,在重载线路上使用。
珠光体热轧钢轨的强度和韧性取决于C含量、合金元素含量及组织结构。
随着C含量逐渐提高和合金元素的加入,钢轨的强度不断提高,韧性指标逐渐下降。
4第四章材料的韧性和断裂力学
(4-24)
• 是裂纹的临界状态:
• 当δ> δc时,裂纹开裂; • 当δ< δc时,裂纹不开裂。 • 用D-M模型计算的裂纹张开位移如(图4-
11)所示:
{E
其中 E’=
(4-25)
• 则裂纹开裂的临界条件为 :
式中ac为临界裂纹尺寸,σc为屈服应力, σ为工作应力。利用上式也可以计算临界 裂纹尺寸ac,只要事先测得σc。 在小范围屈服条件下,COD值也可以和 应力强因子KI,及断裂韧度KIC建立确定 的关系:
• 2.应力松弛的修正
• 若考虑到因塑性区内塑性变形引起的应 力松弛,则将使得到的塑性区有所扩大。 分析结果,考虑了应力松弛后得到的塑 性区尺寸为:
平面应变
(4-17)
平面应力
(4-18)
• 应力松驰使塑性区尺寸增加了一倍。
• 以上考虑的是无强化材料,对于实际的 强化材 料,裂纹尖端塑性区的形状和尺 寸与上述结果有些出入,但这一结果是 偏于安全的
• (1)裂纹尖端的应力和位移分析及应力强 度因子的概念:
• 设一无限大板,具有长度为2α的中心穿透裂 纹,受双轴拉应力作用,如图1-7示。按弹 性力学的平面问题求解,得出裂纹尖端附近 的应力场为
平面应力
平面应变
位移场为:
w =0
平面应变 (4-4)
平面应力
• 式中r、θ为裂纹尖端附近点的极座标; • σx,σy,σz,τxy,τxz,τyz为应力分量; • u,v, w为位移分量; • G为剪切弹性模量;E为扬氏模; • υ为波松比。
• 假若是厚板,则裂纹前端区域除了靠近板表 面的部位之外,在板的内部,由于z方向受 到严重的形变约束, σz≠0,而w=0。所以, 应力是三维的,处于三向拉伸状态,但应变 是二维的,u≠0,v≠0,即是平面型的。这种 状态称为平面应变状态。
材料的断裂介绍
裂纹失稳扩展的临界状态所对应的应力场强度因子, 表示对裂纹扩展的阻力,是材料本身固有的性能
KC:平面应力状态断裂韧性 KIC:平面应变状态断裂韧性 断裂判据:KI ≥ KIC
KI和KIC的区别: KI:裂纹前端应力场纹的有限宽板 (2)紧凑拉伸试样 (3)单边裂纹弯曲试样 (5)表面半椭圆裂纹 KIC:材料阻止宏观裂纹失稳扩展能力的度量 与裂纹大小、形状和外加应力无关 与材料成分、热处理工艺等有关,是材料特性参数 (4)体内椭圆裂纹
2.裂纹尖端应力场
用线弹性断裂力学分析
应力场强度因子 Y -裂纹形状因子
3.裂纹尖端塑性区大小 米赛斯屈服判据 平面应力状态
平面应变状态
θ= 0时
θ= 0时
表面塑性区大,平面应力状态
中心塑性区小,平面应变状态
4.应力松弛对塑性区的影响 应力松弛效应:
σy达到σys以后,把高出的 应力部分传递给r > r0的区域, 使r0前方区域发生屈服
1.裂纹体的三种断裂模式 (1)张开型 -I型(2)滑开型-II型(3)撕开型-III型
张开型-I型
正应力垂直于裂纹面 扩展方向与正应力垂直
压力容器
滑开型-II型 切应力平行于裂纹面 扩展方向与切应力平行
撕开型-III型 切应力平行于裂纹前缘 扩展方向与切应力垂直
I型裂纹最危险:缺口根部为三向应力状态
应力松弛结果: 屈服区域从r0扩大到R
能量分析:ABD等于BEHG
平面应力状态
平面应变状态
应力松弛使得塑性区扩大1倍
有效裂纹与真实裂纹塑性区之外(r≥R)的应力场分布相同 平面应力状态
平面应变状态
应力场强度因子
应力场强度因子KI的物理意义
材料力学中的断裂韧性理论
材料力学中的断裂韧性理论断裂韧性是材料力学中重要的概念,旨在描述材料抵抗断裂和破裂的能力。
本文将介绍材料力学中的断裂韧性理论,包括其定义、测量方法以及影响因素。
同时,还将探讨断裂韧性理论在工程实践中的应用以及未来的发展方向。
首先,我们来了解什么是断裂韧性。
断裂韧性是材料抵抗断裂的能力,也可以理解为材料在受到外力作用下发生断裂之前能够吸收的能量。
在材料力学中,断裂韧性常用来描述材料的脆性和韧性特征。
脆性材料具有较低的断裂韧性,即在受到应力集中时容易发生断裂;而韧性材料具有较高的断裂韧性,即在受到应力集中时能够更好地吸收能量,延缓断裂的发生。
测量材料的断裂韧性是材料力学研究中的重要任务。
在实验中,常用的方法是通过断裂韧性试验来进行测量。
最常用的试验方法包括拉伸试验和冲击试验。
拉伸试验通过施加拉伸力来测量材料的断裂韧性,冲击试验通过施加冲击载荷来测量材料的韧性能力。
通过这些试验结果,可以得到材料的断裂韧性参数,如断裂韧性指数和断裂韧性强度。
除了试验方法,还有一些理论模型用于描述和预测材料的断裂韧性。
线性弹性断裂力学模型是最早提出的模型之一,它基于弹性力学理论,并假设材料在断裂前的行为是线性弹性的。
这种模型适用于许多脆性材料,如陶瓷和玻璃。
然而,在韧性材料中,这种模型不适用,因为这些材料在断裂前会发生塑性变形。
与线性弹性断裂力学模型相比,弹塑性断裂力学模型更加适用于描述和预测韧性材料的断裂行为。
这种模型结合了弹性力学和塑性力学理论,并将断裂行为描述为弹性和塑性失效的综合结果。
弹塑性断裂力学模型考虑了材料的弹性变形和塑性变形,能够更准确地预测材料的断裂韧性。
影响材料断裂韧性的因素有很多,其中一个重要的因素是材料的组成和结构。
不同材料具有不同的原子组成和晶体结构,从而导致其断裂韧性的差异。
另一个影响因素是加载速率。
在冲击等快速加载下,材料的断裂韧性往往显著下降。
此外,温度也是一个重要的影响因素。
在低温下,许多材料的断裂韧性会显著增加,而在高温下会下降。
