TT270A涂层测厚仪使用说明书V11
涂层测厚仪使用说明书
0猇1250
1
±(3%H+1)
± (1%H+1)
1.5
平直
F7
F7
0.5
0.5
F10 0猇10000
10 ±(3%H+10) ±(1%H+10)
10 F40
2
N型：
工作原理
探头型号
测量范围(mm)
低限分辨力(mm)
一点校准(mm) 示值
误差 二点校准(mm)
最小曲率半径(mm)
测试 条件
最小面积的直径(mm)
JB/T 8393-1996 磁性和涡流式覆层厚度测量仪
1.1 应用 本仪器是便携式 、快速、无损、精密地进行涂、镀层厚度的测
量。既可用于实验室，也可用于工程现场。本仪器能广泛地应用在电 镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。
配置不同的探头，适用于不同场合。
1.2 测量原理 本仪器根据探头类型的不同，采用了磁性法和涡流法两种测厚方法。 F型探头采用磁性法，可测量磁性金属基体(如钢、铁、合金和硬
1.6.3.2 探头的技术参数 用户根据需要测量工件的特点选用下列不同探头与仪器。
表一：主机可选用探头表
探头
F1
F1/90
N1
F400
N400
F10
CN02
主机
OU3500A ★
OU3500B
★
OU3500A ★
★
★
★
★
★
★
OU3500B ★
★
★
★
★
★
★
-3-
OU3500涂层测厚仪
沧州欧谱
1.6.4 探头的选用参考 表三 探头选用参考表 （1）
涂层测厚仪操作规程
涂层测厚仪操作规程一、原则涂层测厚仪是常见的一种设备涂层检测工具，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻，且具有存储、读出、统计、低电压指示、系统/零点/两点校准等特点，涂层测厚仪采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。
二、工作原理我公司使用的涂层测厚仪为MC-2000A型，该仪器采用电磁感应法测量涂（镀）层的厚度。
位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。
利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂（镀）层厚度。
三、技术参数1、测量范围：0~1200um2、测量误差：<3%±1um3、最小示值：1um4、显示方式： 4位液晶数字显示5、主要功能：(1).测量：单探头全量程测厚(2).存储、删除：可存入600个测量数据，可以删除测量中的单个可疑数据，也可以删除存储区内的所有数据。
(3).读：读出已存入的测量数据(4).统计：设有三个统计量，平均值最大值最小值(5).校准：可进行零点校准、两点校准及系统校准(6).电量：具有欠压显示功能(7).蜂鸣提示：操作过程中有蜂鸣提示(8).打印：可打印测量值，选配微型打印机(9).关机：具有自动关机和手动关机两种方式6、使用环境温度：0℃~+40℃相对湿度：不大于90%四、应用方法1.开机前准备：根据电池仓盖指示的方向打开电池仓，然后按照机壳后面的正负极指示装入两节1.5V电池，压好电池仓盖。
2.按键名称及作用A."ON/OFF"键：为复合键。
在关机状态时，为开机键；在开机状态时，为关机键。
仪器在自动关机后应按此键开机。
B."MENU"键：为菜单键。
涂层测厚仪操作方法说明书
涂层测厚仪操作方法说明书一、引言在涂装行业中，涂层测厚仪是一种非常重要的工具，它用于测量涂层的厚度，以确保涂层的质量符合要求。
本操作方法说明书将详细介绍涂层测厚仪的操作指南，以帮助操作人员正确、高效地进行测量。
二、准备工作在使用涂层测厚仪之前，需要进行以下准备工作：1. 确保涂层测厚仪已经校准并处于正常工作状态。
2. 检查测量探头的清洁程度，如果探头脏污，则使用干净的棉布轻轻擦洗。
3. 确保被测涂层表面的清洁程度，如果有污垢或油脂，应先清除。
三、操作步骤请按照以下步骤正确操作涂层测厚仪：1. 打开涂层测厚仪的电源开关，并在屏幕上确认测量范围和单位是否正确。
2. 将探头轻轻放置在被测涂层表面上，确保探头与被测表面垂直接触。
3. 按下测量按钮进行测量，涂层测厚仪会发出声音或显示测量结果。
4. 如果需要连续测量多个区域，可自行选择扫描模式或连续测量模式，并按照测量范围进行移动。
5. 在测量完毕后，将涂层测厚仪的探头清洁干净，并关闭电源开关。
四、注意事项为确保准确测量和安全使用涂层测厚仪，请注意以下事项：1. 在使用涂层测厚仪之前，务必仔细阅读并理解操作说明书，熟悉设备的功能和操作步骤。
2. 在测量过程中，保持探头与被测涂层表面的垂直接触，并保持探头稳定不晃动。
3. 如发现测量结果异常或不准确，应及时检查涂层测厚仪的探头和设备，确保其正常工作。
4. 避免将涂层测厚仪置于高温、潮湿或腐蚀性环境中，以免影响仪器的使用寿命。
5. 仪器长时间不使用时，应存放在干燥、通风的地方，并注意保护仪器的探头，避免受损。
五、维护保养为延长涂层测厚仪的使用寿命，需要进行定期的维护保养工作：1. 每次使用完毕后，用干净的棉布轻轻擦拭涂层测厚仪的表面，确保其干净无尘。
2. 定期检查涂层测厚仪的电池电量，并及时更换电池。
3. 如发现涂层测厚仪有异常，应及时送修维护，不要私自拆卸或修理设备。
4. 在存放涂层测厚仪时，应注意避免碰撞和摔落，同时保持仪器处于干燥的环境中。
时代集团公司 时代TT260数字式覆层测厚仪 说明书
时代TT260数字式覆层测厚仪使用说明书时代集团公司北京时代之峰科技有限公司1概述_________________________________________________________________1 1.1测量原理_____________________________________________________________1 1.2标准配置及可选_______________________________________________________21.2.1标准配置_________________________________________________________21.2.2可选件___________________________________________________________2 1.3仪器各部分名称_______________________________________________________31.3.1仪器各部分名称___________________________________________________31.3.2测头各部分名称___________________________________________________31.3.3屏幕显示_________________________________________________________4 1.4技术参数_____________________________________________________________41.4.1测量范围及测量误差（见附录1）_____________________________________41.4.2使用环境_________________________________________________________41.4.3电源_____________________________________________________________41.4.4外型尺寸和重量___________________________________________________4 2仪器的使用____________________________________________________________52.1基本测量步骤_________________________________________________________5 2.2各项功能及操作方法___________________________________________________62.2.1测量方式（单次测量⇔连续测量）____________________________________62.2.2工作方式（直接方式⇔成组方式）____________________________________62.2.3统计计算_________________________________________________________72.2.4存贮_____________________________________________________________82.2.5删除_____________________________________________________________82.2.6设置限界_________________________________________________________92.2.7打印_____________________________________________________________92.2.8与PC机通讯_____________________________________________________102.2.9单位制式转换（公制<=>英制）_____________________________________102.2.10操作一览表______________________________________________________112.2.11关于测量和误差的说明_____________________________________________11 3仪器的校准___________________________________________________________123.1校准标准片（包括箔和基体）___________________________________________12 3.2基体________________________________________________________________12 3.3校准方法____________________________________________________________123.3.1零点校准________________________________________________________133.3.2二点校准________________________________________________________133.3.3修改组FX中的校准值_____________________________________________15 3.4基本校准的修正______________________________________________________15 4影响测量精度的因素___________________________________________________164.1影响因素相关表______________________________________________________16 4.2影响因素的有关说明__________________________________________________16 4.3使用仪器时应当遵守的规定_____________________________________________17 5保养与维修___________________________________________________________185.1环境要求____________________________________________________________18 5.2电池充电____________________________________________________________18 5.3更换电池____________________________________________________________18 5.4更换打印纸__________________________________________________________19 5.5更换色带____________________________________________________________19 5.6装、卸打印头________________________________________________________19 5.7故障排除____________________________________________________________20 6用户须知_____________________________________________________________21 7附表________________________________________________________________221 概述本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。
涂镀层测厚仪用法
涂镀层测厚仪用法
涂镀层测厚仪作为一种常见的检测设备，通常用于测量金属、非金属以及其它各种材料表面涂层、镀层的厚度。
涂层厚度可以直接影响这些材料的性能，如防腐、防锈、绝缘等，并直接影响产品质量。
因此，测量涂层厚度是材料加工、产品制造等行业的重要环节。
使用涂镀层测厚仪的基本步骤如下：
首先，打开仪器电源，根据需要选择相应的测量单位，如微米、毫米等。
其次，根据被测物体的性质选择适当的测量模式，比如是否具有磁性，涂层是单层还是多层等。
然后，将被测部位贴近仪器的测量探头，观察测量读数并记录。
最后，对多处不同的测量结果求平均，以得到更准确的测量结果。
在实际操作过程中要注意以下几点。
首先，测量前要进行仪器的校准，保证测量结果的准确性。
其次，使用精确度高、分辨率高的测厚仪可以提供更加精确的
测量结果。
然后，测量过程中要保证探头与被测面的垂直，并且保证被测面的平整，防止因被测面凹凸不平造成测量误差。
最后，要避免粗糙、磁性强、电导率大等特殊物质对仪器测量的干扰。
涂镀层测厚仪的使用熟练需求一定的技术和操作经验，严格按照使用说明书操作，才能获取准确的测量数据。
涂镀层测厚仪的正确使用不仅能够保证产品质量，更能提高生产效率，避免不必要的浪费，从而带来更多的经济效益。

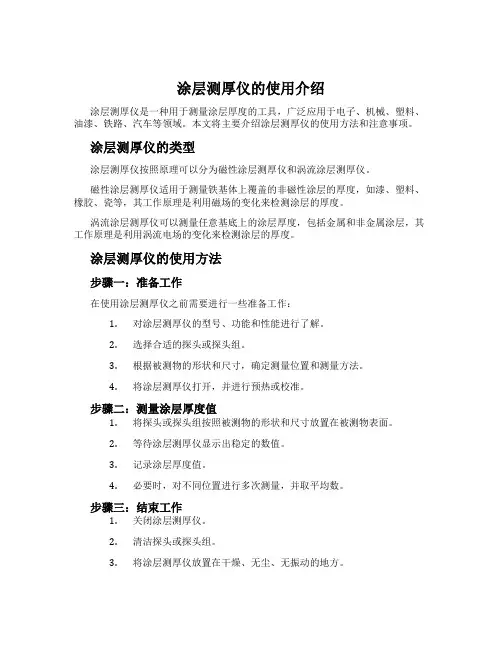

涂层测厚仪的使用介绍
涂层测厚仪的使用介绍涂层测厚仪是一种用于测量涂层厚度的工具，广泛应用于电子、机械、塑料、油漆、铁路、汽车等领域。
本文将主要介绍涂层测厚仪的使用方法和注意事项。
涂层测厚仪的类型涂层测厚仪按照原理可以分为磁性涂层测厚仪和涡流涂层测厚仪。
磁性涂层测厚仪适用于测量铁基体上覆盖的非磁性涂层的厚度，如漆、塑料、橡胶、瓷等，其工作原理是利用磁场的变化来检测涂层的厚度。
涡流涂层测厚仪可以测量任意基底上的涂层厚度，包括金属和非金属涂层，其工作原理是利用涡流电场的变化来检测涂层的厚度。
涂层测厚仪的使用方法步骤一：准备工作在使用涂层测厚仪之前需要进行一些准备工作：1.对涂层测厚仪的型号、功能和性能进行了解。
2.选择合适的探头或探头组。
3.根据被测物的形状和尺寸，确定测量位置和测量方法。
4.将涂层测厚仪打开，并进行预热或校准。
步骤二：测量涂层厚度值1.将探头或探头组按照被测物的形状和尺寸放置在被测物表面。
2.等待涂层测厚仪显示出稳定的数值。
3.记录涂层厚度值。
4.必要时，对不同位置进行多次测量，并取平均数。
步骤三：结束工作1.关闭涂层测厚仪。
2.清洁探头或探头组。
3.将涂层测厚仪放置在干燥、无尘、无振动的地方。
注意事项1.使用涂层测厚仪之前，需要进行熟练的操作培训，并严格按照操作规程进行操作。
2.磁性涂层测厚仪不能测量磁性物体表面覆盖的涂层；涡流涂层测厚仪不能测量有较弱涡流响应的材料。
3.在使用涂层测厚仪之前，需要对仪器进行校准，避免误差。
4.在使用涂层测厚仪时，需要对被测物表面进行清洁和处理。
如有老化、腐蚀、氧化等情况，需对其进行修复或更换。
5.在测量时，需要注意探头的放置位置和方法，需要对不同位置进行多次测量，并取平均数。
6.在使用涂层测厚仪过程中，应避免遮挡或挤压探头，避免对仪器造成机械损伤。
结语涂层测厚仪是一种非常实用的测试工具，能够测量涂层的厚度值，是各个领域中的必备工具。
在使用涂层测厚仪的过程中需要注意安全、准确和精密，遵照使用说明使用，可以提高测量效率和准确性。
涂层测厚仪和超声波测厚仪使用方法和技巧
涂层测厚仪和超声波测厚仪使用方法和技巧镀层测厚仪的日常维护方法一、检修或者维护和修理时注意关闭电源和电脑当我们的镀层测厚仪在线上检修或者短时间不用于生产任务时，我们就要适时关闭测厚仪的扫描电源以及电脑，让其得到充足的冷却休整，在下一次开启时提前一个小时为镀层测厚仪通上电和打开电脑，保证开启后能够正常的维持设备的运行。
二、检查好水冷却机的状态为了防止设备运行过热我们在使用镀层测厚仪时肯定要注意好水冷却机内的温度要保持在30度左右，每个月我们都需要给水冷却机进行换水，防止产生水体过于污浊产生沉淀物拦阻我们设备的使用。
三、定期进行润滑油的更换要想我们专业的镀层测厚仪能够正常连续的保持运转就得要定期的给扫描架的轴承进行润滑油的更换，这样技能提高我们设备的运行效率又能削减镀层测厚仪扫描架在使用时的磨损。
四、运行过程紧要注意检查工作即便我们拥有了品质好的镀层测厚仪也不能在运行的过程中马虎大意，肯定要做好运行过程中的检查工作，查看扫描架是否有不正常的震动或者是反常的声音等。
涂层测厚仪和超声波测厚仪使用方法和技巧涂层测厚仪使用方法和技巧:在使用涂层波测厚仪时注意对仪器的操作步骤及使用技巧，可以大大加添涂层测厚仪的使用寿命和测量的精准度。
超声波测厚仪使用注意四项（1）使用涂层测厚仪测量时，探头肯定要垂直于被测物的表面；（2）测量时不要拖动探头，由于这样不但对探头会造成磨损，也不会得到精准的测量结果；（3）测量时探头线在连接探头的位置不能过分弯曲及抖动（针对分体式涂层测厚仪），这样会影响测试效果，从而得不到精准而稳定的测量结果；（4）尽量保证涂层测厚仪为专人使用和保管；如感觉测量结果偏差比较大时，请先用随机配备的五片塑料校准片做一轮测试，如偏离允许误差较远则有可能是仪器自身出了问题，需返厂检修，切记不可自行拆卸自行维护和修理。
超声波测厚仪使用方法和技巧：1、工件表面粗糙度过大，造成探头与接触面耦合效果差，反射回波低，甚至无法接收到回波信号。
测厚仪操作说明
霍尼韦尔X光测厚仪系统操作说明测厚仪开始测量操作步骤：1、带材穿入前，在“换卷”画面输入合金号、目标厚度，点击“装载数据”，系统自动做标准化，18秒钟；（合金号见附表）2、切换到“数据显示”画面；3、穿入带材；4、在PLC触摸屏画面上，点击“测厚仪进入”按钮，测厚仪进入到正常工作位置；5、测厚仪进入工作位置后，在测厚仪触摸屏上点击“开始测量”按钮，测厚仪开始测量。
测厚仪结束测量步骤：1、在一卷轧制快要结束时，点击“停止测量”按钮，测厚仪停止测量；2、在PLC触摸屏画面上，点击“测厚仪退出”按钮3、测厚仪检测头退回到停止工作位置；[注]1、在带材尾部穿过工作辊前，把测厚仪检测头退出工作位置。
2、在当日班次结束后，若无后续班次，操作人员可以把操作台触摸屏电源关闭，以延长触摸屏使用寿命。
3．放射性安全要求：对扫描头进行维修保养时应使X射线快门关闭，即绿灯亮，红灯灭；当红灯亮时禁止将身体的任何部分放入两测量头间隙，或将眼睛贴近间隙观察；当红/绿灯都不亮时应通知维护人员处理常用显示内容在画面的顶部、底部和右侧，包括有：•标题栏(Title Bar) –位于画面的顶部，包含有系统当前状态的常用信息。
-生产线号(Line or Process Name)-菜单状态(Recipe State) –“启动”或“停止”-菜单名称(Recipe Name) –目前正在使用的菜单名称-x射线工作状态(Scanner Status) –“扫描”，“离板”或“离线”-时间和日期(Time/Date)• 垂直工具栏(Vertical Taskbar) – 位于画面的右侧，包含有常用的特定功能和显示的按键。
具体内容在后面描述。
•• 水平工具栏(Navigation Taskbar) – 位于画面的底部，包含有画面选择按键、目录选择菜单和一些较重要的系统状态报警信息。
具体内容在后面描述。
很多画面通常可以从水平工具栏调用，大部分的画面是 所有用户都可使用的， 一小部分 只给控制工程师(ControlEngineer)或开发人员(Developer)使用。
涂层测厚仪的原理和使用介绍 测厚仪技术指标
涂层测厚仪的原理和使用介绍测厚仪技术指标涂层测厚仪又称为覆层测厚仪，原理以及应用如下：一、原理磁性测厚原理：当测头与覆层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可计算覆盖层的厚度。
涡流测厚原理：利用高频交电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。
二、适用行业1、电镀、喷涂：这个行业是使用我们仪器较多的，占每年销量相当大的比例，是我们紧要用户群体，需要花大的精力去不断挖掘。
2、管道防腐：紧要以石化方面的用户比较多，一般防腐层比较厚，TT260配F10探头的用户比较多。
3、铝型材：今年以来受国家实施强制标准，型材企业换发许可证的影响，该行业显现前所未有的好势头，紧要测型材上面的氧化膜，据了解生产企业每少镀一微米，一吨型材“节省”150元，特别可观，因此国家强制要求配备包括涂层测厚仪在内的相关检测设备。
此举也给我们带来了特别好的机会。
这个机会也同样受到竞争对手的关注，他们最大限度的调低了价格，而且实行铺货等多种方式快速在此行业打开攻势，针对于此唐总、石总也多次指示紧密关注对手动向时世实行相应策略，宗旨是让利不让市场。
希望分公司同仁也能切实利用好这次机会，充分发挥区域优势，使我们的产品更多进入该行业，也为今后在此行业的销售打下基础。
另外，也可以扩大我们的产品在整个市场的影响。
4、钢结构：对于我们的产品这类企业也可以单独划为一个行业。
涂层测厚仪在此行业也的确有很大的应用，包括铁塔等厂家近来购买信息也比较多。
5、印刷线路版及丝网印刷等行业，这类企业相对来讲数特别行业，购买量目前来看只是来自零星一些厂家， 8月份我们就有两家印刷企业购买。
可以看出还是有需求的，需要我们不断做工作，挖掘信息资源，多发觉一些新的销售机会。
涂层测厚仪如何使用才可避开降低误差在运用涂层测厚仪测量时尽量运用被测材质来作为调零的基体，以防止由于不同的材质而致使导磁性不同，而呈现测量误差。
涂层测厚仪的操作与使用培训课件--湖北项目部
一 实物 介绍
涂层测厚仪根据测量原理一般有以下五种类型：
1.磁性测厚法 适用导磁材料上的非导磁层厚度测量.导磁材料一般为:
钢\铁\银等，此种方法测量精度高。
2.涡流测厚法 适用导电金属上的非导电层厚度测量.此种方法较磁性
测厚法精度低。 3.超声波测厚法
目前国内还没有用此种方法测量涂镀层厚度的,国外个别厂 家有这样的仪器,适用多层涂镀层厚度的测量或那么是以上两种 方法都无法测量的场合.但一般价格昂贵\测量精度也不高。
目录
1 实物介绍 2 实物用途 3 面板说明 4 使用过程 5 仪器校准 6 测量本卷须知 7压约为5V时，显示器上将出现电池符号，需要更换 电池。
2.如果在很长一段时间内不使用该仪表，请将电池取出，以防 电池腐烂而损坏仪表，依照电池盒上标签所示，正确地装上电池。
五 仪器校准
2.将测量探头提起1厘米以上，然后再将探头压放铁基上 〔或不带涂层的测量体上〕，观察铁基上的测量值，假设测量值 在0附近，说明校零成功，否那么，应重新校零。
五 仪器校准
3.校满度 〔1〕根据要测量的涂层厚度，选择适当的标准膜片，进行满度 校准。
3.校满度
五 仪器校准
〔2〕先将标准膜片入在铁基上〔或不带涂层的测量体上〕。
4.在确认校准正确的前提下，就可开始测量。假设对以 前的校准有所疑心的话，应再进行一次校准。校准的具体方 法详见仪器校准局部。仪器一旦校准，校准结果将自动存贮 在仪器中，下次开机测量时，可不必再次进行校准，除非对 测量的准确性有所疑心。
四 使用过程
5.将测量传感器压紧到被测涂层上，显示器上的值即 为待测涂层的测量值。
8.要更换测量单位，实现um(微米)和mil(密耳) ,只要轻按一 下单位转换键3-8即可。
涂层测厚仪怎么使用
0猇1250
1
±(3%H+1)
± (1%H+1)
1.5
பைடு நூலகம்平直
F7
F7
0.5
0.5
F10 0猇10000
10 ±(3%H+10) ±(1%H+10)
10 F40
2
N型：
工作原理
探头型号
测量范围(mm)
低限分辨力(mm)
一点校准(mm) 示值
误差 二点校准(mm)
最小曲率半径(mm)
测试 条件
最小面积的直径(mm)
仅用于铜上镀铬 N400型探头0猇40mm
F400型探头 0猇400mm F1型探头 0猇1250mm F10型探头 0猇10mm
-----
如铜、铝、黄铜、 锌、锡等有色金属
被测面积的直 径大于10mm
被测面积的直 径小于10mm
-----
N400型探头 0猇400mm
-----
N1型探头 0猇1250mm N400型探头 0猇400mm
基体临界厚度(mm)
涡流
N400
N1
0猇400
0猇1250
铜上镀铬 0猇40
1
1
±(3%H+0.7)
±(3%H+1.5)
±(1%H+1)
± (1%H+1.5)
凸1.5
凸3
F4
F5
0.3
0.3
CN02 10猇200
1 ±(3%H+1)
----仅为平直
F7 无限制
-4-
OU3500涂层测厚仪
沧州欧谱
表二：探头技术参数表：H——标称值 F型：
涂镀层测厚仪安全操作及保养规程
涂镀层测厚仪安全操作及保养规程涂镀层测厚仪是一种用于测量金属材料表面涂层厚度的仪器。
由于测厚仪操作不当或者保养不当可能导致仪器损坏或者使用不准确，因此，了解涂镀层测厚仪的安全操作和保养规程是非常重要的。
下面是关于涂镀层测厚仪安全操作及保养规程的详细介绍。
一、涂镀层测厚仪的安全操作规程：1.在进行测厚之前，操作人员必须戴上防护眼镜和手套，确保安全。
2.在进行测量之前，检查测厚仪是否正常工作，如果有损坏或者不正常的情况，禁止继续使用仪器。
3.在测厚之前，检查仪器是否校准准确，校准时间一般为半年一次，校准结果应记录保存。
4.使用涂镀层测厚仪时，需要将被测物表面清洁干净，以确保测量的准确性。
5.在进行测量时，仪器的探头必须与被测物的表面紧密接触，在测量的过程中不得晃动或者晃动过快，以免影响测量结果的准确性。
6.涂镀层测厚仪应放在干燥、通风的地方，并避免阳光直射或者有腐蚀性气体的环境中使用。
二、涂镀层测厚仪的保养规程：1.涂镀层测厚仪的仪器表面应保持清洁，可以使用软布擦拭仪器表面，避免使用有腐蚀性物质的清洁剂。
2.仪器探头的保养应按照使用说明进行，探头在使用过程中尽量避免与硬物接触，以免探头出现损坏。
3.涂镀层测厚仪在长时间不使用时，应放置在干燥通风的环境中，避免潮湿或者有腐蚀性气体的存放环境。
4.定期检查涂镀层测厚仪的电池电量，及时更换电池以确保仪器正常工作。
5.涂镀层测厚仪在长时间不使用时，应放入仪器箱中，并妥善保管，避免潮湿、震动或者过度挤压。
三、涂镀层测厚仪的注意事项：1.切勿将涂镀层测厚仪放置在高温环境中，以免导致仪器损坏。
2.使用涂镀层测厚仪时，要注意自己的安全并保持专注，避免操作时发生意外。
3.涂镀层测厚仪只能用于测量金属材料表面的涂层厚度，切勿用于其他用途，以免造成仪器损坏。
4.使用涂镀层测厚仪时，应按照使用说明进行操作，不得超出仪器的测量范围。
5.涂镀层测厚仪测量结果的准确性与操作人员的经验有关，因此，在使用涂镀层测厚仪时，要求操作人员具备一定的培训和经验。
漆面厚度检测仪
OU3500漆面厚度检测仪
1.4 使用环境 温度：0℃40℃ 湿度：20%RH90%RH 无强磁场环境
1.5 电源 一节9V碱性干电池
1.6 仪器各部件的名称 1.6.1 主机
1、RS232接口 （OU3500B） 2、探头插座
3、液晶显示器
4、键盘
1.6.2 液晶显示
7
6
5
1
D
配置不同的探头，适用于不同场合。
1.2 测量原理 本仪器根据探头类型的不同，采用了磁性法和涡流法两种测厚方法。 F型探头采用磁性法，可测量磁性金属基体(如钢、铁、合金和硬
磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆 等)。
N型探头采用涡流法，可测量非铁磁性金属基体(如铜、铝、锌、 锡等)和奥氏体不锈钢上非导电覆盖层的厚度(如:橡胶、油漆、塑料、 阳极氧化膜等)。 1.3 仪器配置 1.3.1 标准配置
注意：仪器长时间不使用时应将电池取出，以避免电池漏液腐 蚀仪器。
2.3 选择探头 根据被测工件选择探头（请阅1.6.3探头），安上并拧紧。
2.4 测量操作
(a)准备好待测试件,将测头置于开放空间，按一下 常开机后显示上次关机前的测量值；如：
键开机，正
D Fe
50.0 mm
说明：开机时若电池电压不足则显示低压指示约1秒钟后自动关 机。这时应立即更换电池；
测量方式： 单次
工作方式： 直接
单位：
mm
在线打印： 关
(d) 按两次 键退出。
测量方式： 单次
工作方式： *组1
单位：
mm
2.5.2 测量方式
在线打印： 关
该仪器具有两种测量方式：单次测量和连续测量
测厚仪操作说明
• 检查 CD Control Setup 中螺栓输出（图7.2）分配比例，1140以上厚度胶片建议采 用5-7颗螺栓比例输出（0.35；0.2；0.1；0.025），760以下胶片厚度建议采用3-5 颗螺栓比例输出（0.5；0.2；0.05）。
• 图7.2 螺栓输出比例画面
• 四、扫边故障 • 扫描过程中，扫边跑位或者扫描幅宽错位，现场测厚仪支架拥有3处干簧管位置检测， 分别为中间、两端： • 中间位置检测，为自纠正位置检测，若信号时有时无，会造成扫边跑边、错位等 现象； • 两端位置检测，为设备零点检测复位及扫描头行程保护，若信号故障则会造成扫 描头无法复位或超出扫描最大安全边。
2、产品厚度修正：
• 取样当前时间点及当前坐标处产品进行化验检测并且记录当前时间点及当前坐标处厚 度，待实际厚度与测量厚度进行偏差计算。
• 修正厚度参数，选择 Recipe change 项，修改 NSP11 KCM 前扫描架（NSP21 KCM 后扫 描架）在原有参数基础上进行数字加减，暂无比例，微量调整参数，直至实测与检测 一致。并且保存产品设置 SAVE Recipe。
• 2.部分区域突然变厚故障（模头温度正常的情况下） • ——检查模头机柜控制卡件是否输出正常 • 故障设备检查区域：卡件输出正常，但底板未对现场输出，检查卡件 （分2部分供电1-8通道与9-16单独供电）供电部分是否虚接现象，压紧前 连接器或检查供电电源
• 产品稳定后，取样2#扫描架处左中右三处检定水份，同时记录当前系统显示水份含量。 • 修正水份参数，主页选择STEP——Recipe Main——右侧选择产品型号——寻找参数栏
32. NSP21 Calibration Table 点击参数内容——点击画面下方Main code table——寻找参 数IRP22 Calibration table 确认——右侧产品型号——修正参数 3. IRP WW Dynamic intercept • 计算方式，按{实验室测量值—扫描仪测量值（取同时间点平均值）}*厚度值/100 +当 前 3. IRP WW Dynamic intercept参数值即可，然后数据保存save • 重新调用产品规格。（水份标定为不同规格都必须进行标定。）
涂层测厚仪使用方法
涂层测厚仪使用方法1. 概述涂层测厚仪是一种常用于测量涂层和涂覆物的厚度的仪器。
它通过利用物理原理和传感器技术，可以精确地测量涂层或涂覆物的厚度，从而确保其质量和性能符合要求。
本文将介绍涂层测厚仪的使用方法，包括仪器的准备、使用步骤和注意事项。
2. 仪器准备在使用涂层测厚仪之前，需要做好以下准备工作：•确保仪器的电源充足。
涂层测厚仪通常使用电池供电，因此在使用之前需要检查电池电量是否足够，如电量不足需要及时更换电池。
•清洁工作。
涂层测厚仪的传感器部分需要保持清洁，任何灰尘、油脂或其他污染物都可能影响测量结果，因此在使用之前需用干净的布或专用清洁工具清洁传感器部分。
•选择适当的探头。
涂层测厚仪通常配备多种不同类型和规格的探头，以适应不同材料和涂层的测量需求。
根据具体测量任务的要求，选择适当的探头进行安装。
3. 使用步骤以下是涂层测厚仪的基本使用步骤：步骤1：打开仪器•按下仪器的电源按钮，打开涂层测厚仪。
•如果仪器已经处于开启状态，则跳过此步骤。
步骤2：选择测量模式•涂层测厚仪通常支持多种测量模式，如单次测量模式、连续测量模式等。
根据具体的测量要求，选择合适的测量模式。
步骤3：安装探头•根据实际的测量场景和要求，选择合适的探头进行安装。
•将探头插入涂层测厚仪的探头接口中，确保插入牢固。
步骤4：校准仪器•在进行测量之前，需要校准涂层测厚仪。
•校准过程通常包括两种类型：零点校准和标定校准。
•零点校准是将仪器的测量值调整为零，即在无涂层的基板上进行校准。
•标定校准是将仪器的测量值与标准样品的厚度进行比对，调整仪器的测量结果为实际的厚度值。
步骤5：测量涂层厚度•将涂层测厚仪的传感器部分贴紧要测量的涂层表面。
•按下测量按钮，仪器将开始测量涂层的厚度。
•等待测量结果出现在仪器的显示屏上，记录下测量结果。
4. 注意事项在使用涂层测厚仪时，需要注意以下事项：•仔细阅读和理解涂层测厚仪的用户手册，确保正确理解和掌握仪器的使用方法和注意事项。
涂层测厚仪操作规程
涂层测厚仪操作规程一、原则涂层测厚仪是常见的一种设备涂层检测工具，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻，且具有存储、读出、统计、低电压指示、系统/零点/两点校准等特点，涂层测厚仪采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。
二、工作原理我公司使用的涂层测厚仪为MC-2000A型，该仪器采用电磁感应法测量涂（镀）层的厚度。
位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。
利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂（镀）层厚度。
三、技术参数1、测量范围：0~1200um2、测量误差：<3%±1um3、最小示值：1um4、显示方式： 4位液晶数字显示5、主要功能：(1).测量：单探头全量程测厚(2).存储、删除：可存入600个测量数据，可以删除测量中的单个可疑数据，也可以删除存储区内的所有数据。
(3).读：读出已存入的测量数据(4).统计：设有三个统计量，平均值最大值最小值(5).校准：可进行零点校准、两点校准及系统校准(6).电量：具有欠压显示功能(7).蜂鸣提示：操作过程中有蜂鸣提示(8).打印：可打印测量值，选配微型打印机(9).关机：具有自动关机和手动关机两种方式6、使用环境温度：0℃~+40℃相对湿度：不大于90%四、应用方法1.开机前准备：根据电池仓盖指示的方向打开电池仓，然后按照机壳后面的正负极指示装入两节1.5V电池，压好电池仓盖。
2.按键名称及作用A."ON/OFF"键：为复合键。
在关机状态时，为开机键；在开机状态时，为关机键。
仪器在自动关机后应按此键开机。
B."MENU"键：为菜单键。
涂层测厚仪说明书
f) 试件的变形 测量头会使软覆盖层试件变形，因此在这些试件上测出可靠的数据。
g) 表面粗糙度 基体金属和覆盖层的表面粗糙程度对测量有影响。粗糙程度增大，影响增大。粗糙表面
会引起系统误差和偶然误差，每次测量时，在不同位置上应增加测量的次数，以克服这种 偶然误差。如果基体金属粗糙，还必须在未涂覆的粗糙度相类似的基体金属试件上取几个 位置校对仪器的零点；或用对基体金属没有腐蚀的溶液溶解除去覆盖层后，再校对仪器的 零点。 h) 磁场
b) 如果待测试件的金属基体厚度没有超过表一中所规定的临界厚度，可采用下面两种方法进 行校准： 1) 在与待测试件的金属基体厚度相同的金属标准片上校准； 2) 用一足够厚度的，电学性质相似的金属衬垫金属标准片或试件，但必须使基体金属与 衬垫金属之间无间隙。对两面有覆盖层的试件，不能采用衬垫法。
c) 如果待测覆盖层的曲率已达到不能在平面上校准，则有覆盖层的标准片的曲率或置于校准 箔下的基体金属的曲率，应与试样的曲率相同。
采用已知厚度的、均匀的、并与基体牢固结合的覆盖层作为标准片。对于磁性方法，覆盖 层是非磁性的。对于涡流方法，覆盖层是非导电的。
4.2 基体
a) 对于磁性方法，标准片基体金属的磁性和表面粗糙度，应当与待测试件基体金属的磁性和 表面粗糙度相似。对于涡流方法，标准片基体金属的电性质，应当与待测试件基体金属的 电性质相似。为了证实标准片的适用性，可用标准片的基体金属与待测试件基体金属上所 测得的读数进行比较。
b) 涡流法(N 型测量头) 利用高频交变电流在线圈中产生一个电磁场，当测量头与覆盖层接触时，金属基体上产生电 涡流，并对测量头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 概述................................................................................. 3 1.1 技术参数............................................................. 3 1.2 主要功能............................................................. 3 1.3 工作原理............................................................. 4 1.4 仪器配置............................................................. 5 1.5 工作条件............................................................. 5 2 结构与外观..................................................................... 6 2.1 仪器外观............................................................. 6 2.2 主机结构............................................................. 6 2.3 测头结构............................................................. 7 2.4 主显示界面......................................................... 7 2.5 键盘定义............................................................. 8 3 仪器使用......................................................................... 8 3.1 测头选择............................................................. 8 3.2 仪器开、关机..................................................... 8 3.3 基本测量步骤..................................................... 8 3.4 存储功能............................................................. 9 3.5 改变测量方式................................................... 10 3.6 改变单位制式................................................... 10 3.7 背光功能........................................................... 10 3.8 电池电量指示................................................... 10 3.9 自动关机........................................................... 11 3.10 恢复出厂设置.................................................11 3.11 与 PC 机通讯..................................................11 3.12 提示信息对照表.............................................11 4 仪器校准....................................................................... 11 4.1 校准标准片....................................................... 11 4.2 基体................................................................... 12 4.3 校准方法........................................................... 12 4.3.1 零点校准........................................................12 4.3.2 二点校准.........................................................12 4.3.3 测头基本校准................................................13
2
1 概述 本仪器是便携式涂（镀）层测厚仪，它能快速、无损伤、精密地进行涂 层（如油漆、防腐层） 、镀层厚度的测量，也可进行薄膜厚度测量。本仪器 能广泛地应用在制造业、金属加工业、化工业、商检等检测领域，是材料保 护专业必备的仪器。 本仪器符合以下标准： GB/T 4956─2003 磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法 GB/T 4957─2003 非磁性金属基体上非导电覆盖层 覆盖层厚度测量 涡流 法 JB/T 8393─1996 磁性、涡流式覆层厚度测量仪 JJG 818─2005 《磁性、电涡流式覆层厚度测量仪》 1.1 技术参数 采用了磁性和涡流两种测厚方法。通过选择相应的测头，既可测量磁性 金属基体上非磁性覆盖层的厚度， 又可测量非磁性金属基体上非导电覆 盖层的厚度； 测量范围：(0～1250) μm（F1、N1 测头） ，F10 测头可达 10mm； 分 辨 率：0.1μm (F1、N1 测头) 示值精度：±(3%H+1) μm; H 为被测涂层厚度 显示方法：高对比度的段码液晶显示，高亮度 EL 背光； 存储容量：可存储 20 组（每组最多 50 个测量值）测量数据 单 位 制：公制（μm） 、英制（mil） ，可自由转换 工作电压：3V（2 节 5 号碱性电池） 持续工作时间：大于 200 小时（不开背光时） 通讯接口：USB1.1，可与 PC 机连接、通讯 外形尺寸：125mm×67mm×31 mm 整机重量：340g 1.2 主要功能 有十种测头类型可供选择， 测头接触部件镀硬铬或为红宝石， 经久耐用； 通过选择相应的测头，既可测量磁性金属基体上非磁性覆盖层的厚度， 又可测量非磁性金属基体上非导电覆盖层的厚度； 具有测头零点校准、一点校准、两点校准功能, 并可用基本校准法对测 头的系统误差进行修正； 具有两种测量方式：单次测量方式和连续测量方式 具有测量状态提示功能； 有 EL 背光显示，方便在光线昏暗环境中使用； 有剩余电量指示功能，可实时显示电池剩余电量；
1
5 维护及注意事项............................................................ 15 5.1 一般注意事项.................................................... 15 5.2 电池检查............................................................ 15 5.3 校零基体的维护............................................... 15 5.4 机壳的清洁....................................................... 15 5.5 仪器维修........................................................... 15 附录....................................................................................16 附录 1 测头参数表................................................. 16 附录 2 测头选择导引............................................. 18 附录 3 影响测量精度的因素................................. 20 用 户 须 知......................................................................22
3
具有自动休眠、自动关机等节电功能； 带有 USB1.1 通讯接口，可将测量值传输至 PC 机。 可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分 析、打印测值报告等丰富功能； 采用铝制外壳，小巧、便携、坚实耐用，适用于恶劣的操作环境，抗振 动、冲击和电磁干扰；
1.3 工作原理 本仪器采用了磁性和涡流两种测厚方法， 可无损地测量磁性金属 (如钢、 铁、镍、合金和硬磁性钢等) 基体上非磁性覆盖层的厚度(如铝、铬、铜、 珐 琅、橡胶、油漆等),及非磁性金属基体(如铜、铝、不锈钢、锌、锡等)上非 导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。 磁性法(F 型测头)： 当测头与覆盖层接触时，测 头和磁性金属基体构成一闭合 磁路，由于非磁性覆盖层的存 在，使磁路磁阻变化，通过测量 其变化可导出覆盖层的厚度。 磁性法基本工作原理
5
2 结构与外观 2.1 仪器外观
1 主机 2 测头
2.2 主机结构
